Расчет_деревянного_чердачного_перекрытия_калькулятор

Чердачное перекрытие должно быть достаточно прочным, чтобы выдерживать нужную нагрузку. На прочность перекрытия влияют несколько параметров, которые можно менять — величина пролета, поперечное сечение балок, шаг их установки, связи между балками…

Рассмотрим подробнее, как подобрать балки чердачного перекрытия для частного дома, методику их расчета, варианты конструкций.

Факторы определяющие нагрузку на перекрытие

Нагрузка на чердачное перекрытие создается:

    весом самого перекрытия;
  • временной эксплуатационной нагрузкой — людьми, грузами, которые могут находиться на перекрытии.

    • Если для создания чердачного перекрытия используется только деревянные детали и обычные легкие утеплители, то удельный вес самого перекрытия можно принять равным 50 кг/м кв. без детальных расчетов.

    Если дополнительно используется стяжка и простенки, то их удельный вес нужно прибавить. Обычно, при использовании сухой стяжки и легких пустотелых межкомнатных перегородок, удельную нагрузку от деревянного перекрытия и этих конструкций принимают равной не менее 100 кг/м кв.

    Определение нагрузки на чердачное перекрытие

    Временная эксплуатационная нагрузка может быть разной в зависимости от предназначения и использования чердачного помещения.

    • Если помещение совсем не эксплуатируется, то удельная эксплуатационная нагрузка согласно СНиП принимается не менее 100 кг/м кв. (75 кг х 1,3 — коэфф. надежности ).
      Тогда общая удельная нагрузка на чердачное перекрытие составит 100 + 50= 150 кг/м кв.

    Для межэтажного перекрытия временная эксплуатационная нагрузка согласно нормативов должна быть не менее 200 кг/м кв (150 кг х1,3).
    Если неотапливаемый чердак должен служить складом не нужных вещей, то он приравнивается к межэтажному перекрытию.
    Общая удельная нагрузка — 250 кг/м кв. (200+50).

  • Если мансардный этаж будет жилым, и применяется стяжка пола (плавающий пол со звукоизоляцией) и легкие межсекционные перегородки, мебель, оборудование и прочее, то соответственно межэтажное перекрытие
    будет с общей удельной нагрузкой 300 кг/м кв. (200 + 100 кг/м кв.).

    • Определение сечения и шага установки балок

    Ранее были определены исходные данные для расчета:
    — общая удельная нагрузка на чердачное перекрытие;
    — величина пролета между несущими стенами;

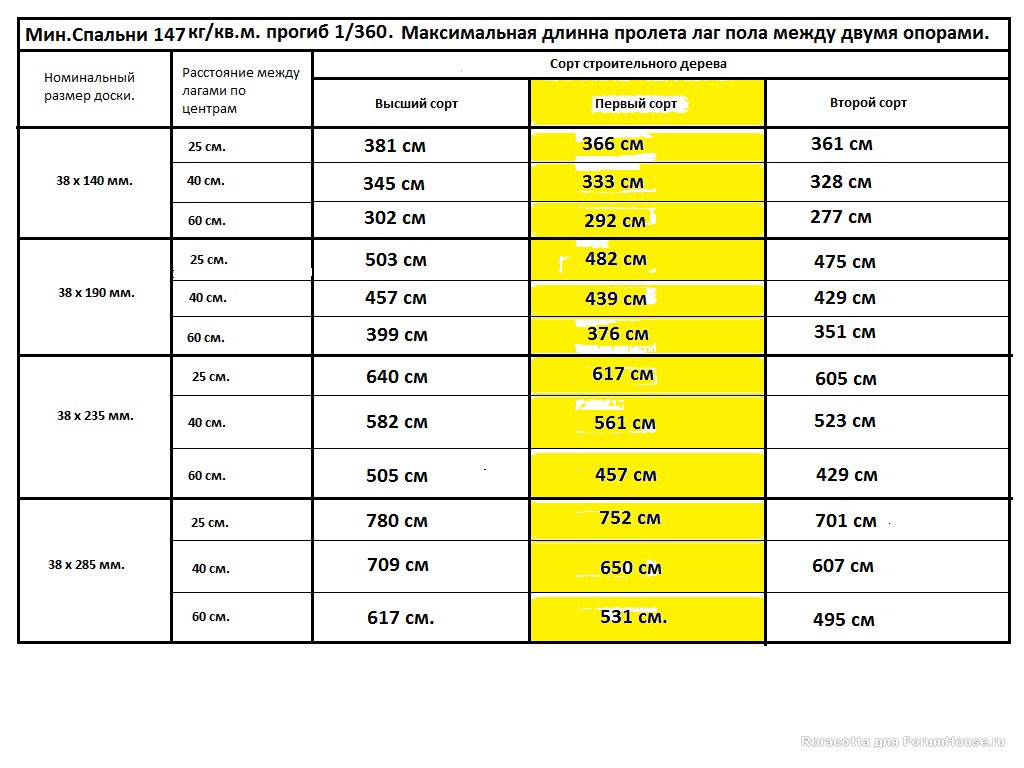

    Можно воспользоваться таблицами подбора балок для чердачного перекрытия, которые приведены в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»,

    Для не эксплуатируемого чердака предлагается следующее сечение балок перекрытия и шаг их установки в зависимости от величины перекрытия. Но здесь временная эксплуатационная нагрузка принята 35 кг/м кв. – это весьма редкое посещение чердака только одним человеком. При этом обеспечивается прогиб балки не более 1/360 от длины пролета.

    Следующая таблица для межэтажных перекрытий с удельной нагрузкой 240 кг/м кв. Максимальный прогиб балки также предусматривается не более 1/360 кг/м кв.

    Также для проектирования балок существуют свои методики расчетов, а на любительском уровне применяются различные программы и калькуляторы. Можно ознакомиться: Калькулятор — Как узнать примерные размеры и сечение балок перекрытия для ознакомления

    Какие связи нужно применять между балками из досок

    Если в качестве балок используются деревянные доски (не шире 80 мм при высоте до 250 мм), то необходимо предусмотреть меры препятствующие скручиванию балок. Достаточно будет, если доски сверху и снизу будут обшиты (связаны между собой) сплошным настилом из листовых жестких материалов типа ДСП, ЦСП, ОСБ, фанера… толщиной не менее 12 мм, для шага установки балок не более 600 мм.

    Стыки обшивки должны располагаться по центру балок. Крепление обшивок осуществляется саморезами с шагом 200 мм на глубину 40 мм.


    В результате будет образован каркас, который не только препятствует скручиванию, но и увеличивает сопротивляемость на прогиб и склонность к вибрации.

    С одной стороны также каркас может быть сформирован рейками контробрешетки, которые устанавливаются перпендикулярно к балкам с шагом не более 600 мм и сечением не менее 20Х90 мм. Обрешетка может быть обшита менее жестким материалом – ГВЛ, ГКЛ.

    Если верхняя сплошная обшивка балок-досок не предусматривается, а также отсутствует контробрешетка, то упрочнение каркаса осуществляют вертикальными распорками. Они вставляются между балок и крепятся к ним металлическими уголковыми элементами, их сечение от 40Х100 мм. Шаг установки таких связей не более 2,1 метра, но обычно их ставят по местам стыка потолочной обшивки, при этом нижнюю контробрешетку не делают.

    При выборе досок для перекрытия следует учитывать, что широкие ровные доски дороже чем узкие (при расчете за 1 м куб).

    Высоту доски (высоту балки) нужно подбирать исходя из принятого решения о размещения всего слоя утеплителя и строительстве контрообрешетки.

    Шаг балок может быть уменьшен, исходя из целесообразности закрепления обшивки, кратности размеру листов.

    Дом построить — не поле перейти

    Исходные данные:
    Чердачное перекрытие из деревянных балок с поперечным сечением (высота×ширина) — 20×10 см, и шагом Ш = 0,58 м (шаг выбран под стандартный размер/ширину утеплителя/минваты — 0,6 м).
    Длина пролета L = 6 м
    допустимый прогиб fдоп = 1/200
    Общая распределённая нагрузка на перекрытие —
    q = q’ + q(вр) = 55 + 91 = 146 кг/м²,
    где q’ — собственный вес чердачного перекрытия (балки+черновой потолок+утеплитель+внутр. отделка чп)

    q’ = 510кг/м³×0,2м×0,1м/0,58м + 510кг/м³×0,025м + 30кг/м³×0,2м = 17,6 +12,75 + 6 = 36,35 кг/м² + вес внутренней отделки чердачного перекрытия ≈ 55кг/м²
    По данным из СНиП 2.01.07-85 «Нагрузки и воздействия», распределенная нагрузка для чердачного перекрытия — q(вр)=70кгс/м² х 1,3 = 91 кгс/м²,
    где 70кгс/м² — нормативное значение нагрузки на чердачное перекрытие;
    1,3 — коэффициент надежности при q(вр) ≤ 200кг/м².

    Максимальный изгибающий момент по центру чердачного перекрытия —
    M (max) = q(пог)×L²/8 = 85×6²/8 = 382,5 кгс•м= 38250 кгс•см
    qпог = q×Ш = 146×0,58= 85 кг•м
    определяем требуемый момент сопротивления деревянной балки
    Wтреб = Мmax / R,
    где R -расчетное сопротивление древесины хвойных пород на изгиб (vk. 8 кг/м² ×6666,67 × 10-8 м⁴= 0,013 м или 1,3 см.

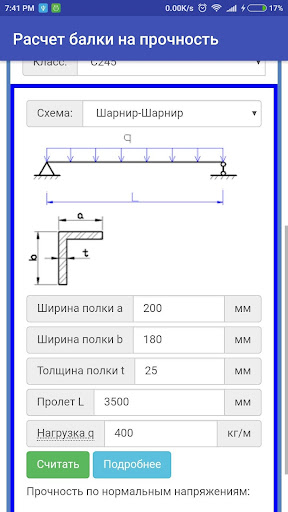

    Программа расчета деревянных балок перекрытия — небольшой и удобный инструмент, который упростит основные расчеты по определению сечения бруса и шага его установки при устройстве межэтажных перекрытий.

    Инструкция по работе с программой

    Рассмотренная программа небольшая и дополнительной установки не требует.

    Чтобы было понятнее, рассмотрим каждый пункт программы:

    Расчет балок перекрытия из дерева

    При строительстве частных жилых домов, хозяйственных и других построек важно правильно рассчитывать параметры каждого элемента конструкции. Одним из ключевых элементов любой конструкции из дерева является перекрытие.

    О материалах перекрытий

    Правильно подобранный материал, выбор длины, сечения и схема установки определяет его долговечность и нагрузки, которые она способна выдержать. Выбор и расчет деревянных балок для перекрытия между этажами — это одни из самых важных решений в частном строительстве.

    Поскольку дерево экологически чистый материал и достаточно прочный.

    Единственный предполагаемый минус древесины при сравнении с бетоном — это ее горючесть, показатель которой при необходимости можно снизить, если обработать дерево особыми составами.

    Принято считать, что бетон огнеупорный, хотя это не совсем так: он трескается при температуре свыше 250 и осыпается при температуре 550 градусов, то есть полностью разрушается при пожаре. Поэтому хороший альтернативной бетону является именно дерево.

    Но, чтобы рассчитать, сколько нужно древесины для постройки, чтобы не было ее переизбытка, чтобы при этом была обеспечена максимальная несущая способность этой деревянной балки, часто используют калькулятор автоматического расчета параметров перекрытия. Калькулятор на расчет балок перекрытия из дерева поможет быстро и достаточно точно определить показатели запаса прочности при использовании разных материалов и, соответственно, выбрать один из них.

    Лучшие материалы, параметры сечения, особенности конструкции, качественные балки перекрытия позволяют оптимально распределить нагрузку, не превышая при этом допустимой, а также кирпичные или сделанные из другого материала стены.

    От чего зависит прочность перекрытия?

    Основные параметры, которые влияют на качество перекрытия, зависят от свойств материала, технических параметров и условий эксплуатации.

    Свойства древесных материалов:

    • Вид дерева. Популярными породами для употребления в жилом строительстве считают сосну, ель, лиственницу. Иногда используют дуб, березу, осину, а также комбинированные материалы.
    • Сорт. Определяют три сорта древесины, которые нумеруют 1 (самый лучший), 2 и 3. Сорт определяется предельным количеством сучков на древесине, изгиб балок, в том числе здоровых и прогнивших, количеством, глубиной и длиной трещин, другими пороками дерева. Детальные требования к древесине определяются стандартами, нормами, правилами (СНиП II-25-80, СП 64.
      13330.2011 и другими).

    Каждый материал имеет свои характеристики прочности и прогиба, которые зависят от технических показателей, описанных ниже. Некоторые породы более легкие, другие — более стойкие к влаге.

    Например, хвойные породы имеют лучшее сопротивление влаге. Первый сорт древесины отличается лучшим качеством, отсутствием изъянов, но он соответственно дороже.

    Технические показатели:

    • Тип балки. Определяют такие типы, как прямоугольный брус, круглые бревна, балки,. склеенные из досок или из шпона LVL.
    • Длина пролета. Обычно балочный пролет для частных жилых домов составляет не более 6 метров. Важно помнить, что этот показатель отличается от длины самой балки, которая должна также захватывать опорные участки на стенах или других опорах.
    • Высота и ширина балки. Для бруса, другой прямоугольной балки эти показатели могут быть одинаковыми или отличаться. Чем больше их высота, тем больше жесткость и меньше они прогибаются. В случае с бревнами в расчет берется диаметр или средний диаметр бревна. При выборе этих параметров учитывают также особенности и простоту изготовления, транспортировки, монтажа балок.
    • Шаг балок. Это расстояние между двумя соседними балками в перекрытии. Чем ближе балки, тем выше их расход балок, прочность перекрытия, но уменьшается прогиб и максимальная нагрузка.
    • Нагрузка на площади и сосредоточенная нагрузка, которые определяются стандартами и зависят от типа помещений, количества жильцов или работников, типа, количества мебели или оборудования в них и прочих особенностей их использования.
    • Тип перекрытия. Имеются в виду междуэтажные перекрытия с повышенными требованиями относительного прогиба, который составляет 1/250; чердачные перекрытия, требования к которым ниже — 1/200; покрытия и настилы, относительный прогиб которых составляет 1/150.

    Последние 3 пункта также определяются как условия эксплуатации деревянного перекрытия, которые зависят непосредственно от особенностей строительства.

    Результат и пример расчета

    Как работает калькулятор для расчета деревянных балок и как происходит расчет нагрузки — это главные вопросы, на которые следует здесь ответить.

    2 главных показателя, определяющих качество перекрытия — это распределенная нагрузка на само перекрытие, а также сосредоточенная нагрузка на ригели, если они используются. Качество ригеля зависит также от способа его закрепления.

    Онлайн-калькулятор автоматически показывает, насколько большим будет запас распределенной нагрузки и прогиба у перекрытие. Или же наоборот, укажет на перегрузку.

    Пример расчета

    Для примера использованы следующие входные параметры: сосновый брус, однопролетный для междуэтажного перекрытия, длина 6 метров, имеет квадратное сечение 120 на 120 миллиметров. Они будут расположены с шагом 40 сантиметров при нагрузке на балку, которая составляет 60 килограмм на квадратный метр.

    Момент инерции сечения составит 1728 см⁴, а весят такие балки по 43 килограмма каждая.
    В результате, расчетный прогиб такого перекрытия составит 23 миллиметра (или 1/261 относительного прогиба). Оно будет иметь запас по прогибу в 1,04 раза и при нагрузке 845 килограммов разрушиться.

    Для соответствующего ригеля при сосредоточенной нагрузке в 90 кг расчетный прогиб составит 23 миллиметра, а запас по прогибу — 1,04 раза. Конструкция не выдержит нагрузки свыше 422 килограмм.
    Следственно, эксперты-строители будут рекомендовать не использовать перекрытие между этажами с такими показателями, поскольку запас прогиба слишком мал.

    Оптимальным считается показатель прогиба от 1,5 до 3 соответственно. Чем выше этот показатель, тем выше расход древесины, но чем ниже показатель запаса по прогибу, тем менее устойчивой получится постройка в целом и ее элементы в частности.

    Польза калькулятора

    С помощью калькулятора строитель может самостоятельно подобрать необходимые параметры, подбирая каждый из доступных или желательных вариантов и рассчитывая более выгодные материалы и тип балок.

    Балки перекрытия деревянные: расчет калькулятором, онлайн

    Деревянные балки перекрытия являются главной несущей конструкцией любого дома, расположенной между этажами и отвечающей за прочность полов.

    Представленная система выполняет функции распределения нагрузки между стенами здания.

    Перед использованием такой деревянной системы нужно произвести с особой тщательностью расчет.

    Содержание статьи

    Виды балок

    Наиболее часто встречаемыми деревянными перекрытиями в частном строительстве считаются:

    • панельные системы;
    • монолитные системы.

    Для деревянных зданий чаще всего используются конструкции из дерева.

    Преимущества балок из дерева:

    • легкость;
    • возможность выполнения работы при любой температуре воздуха;
    • теплотехнические и акустические качества.

    Перекрытия могут быть чердачными и междуэтажными.

    Применение того или иного типа конструкции зависит от самого здания.

    Перекрытия, которые делят прохладный чердак и теплые помещения, должны иметь хорошую термоизоляцию и шумоизоляцию.

    А система между этажами делит соседние помещения, температура в них обычно одинакова.

    Поэтому утеплять такие перекрытия нет особой надобности, прокладывают только изоляцию от шума.

    Исключением считаются конструкции на цокольном этаже, где, не считая термоизоляции, можно использовать и гидроизоляцию.

    Водонепроницаемыми они должны быть в ванных комнатах, душевых и санузлах.

    Данные перекрытия состоят из 2-х частей: ограждающего наполнения и несущей системы.

    Брусья считаются ведущими элементами несущей системы.

    Расчет деревянных балок перекрытия

    Просмотрев это полезное видео, вы узнаете, как производить расчет балок с помощью программы.

    Смотрим:

    Перекрытия из деревянных балок — это экономный вариант для собственного дома.

    Они легче железобетонных и имеют невысокую теплопроводность.

    Расчет материала выполняется по следующей методике.

    Требуемая крепость на извив достигается при соблюдении соотношения 5:7.

    Это значит, что в случае, если высота опоры составляет 7 мер, то требуемая ширина – 5 мер.

    Это соответствие – высочайшая крепость на извив и кручение.

    В противном случае вполне вероятно появление прогибов.

    1/200 – 1/300 длины – это граница разрешенных коэффициентов прогиба балки.

    Таким образом, для доски длиной в 600 метров дозволенный прогиб составляет 2-3 см.

    С нижней стороны балки снимите часть древесной породы рубанком.

    Сточить надо величину допустимого прогиба.

    То есть опора обязана принять форму арки.

    Это позволит в будущем не волноваться о возможности прогиба потолков.

    Вследствие установки балки вы увидите, что она изогнута вверх.

    В этом ничего страшного нет, ведь со временем нагрузка выровняет перекрытие.

    Опора еще имеет личный вес.

    Учтите это при расчетах.

    Для перекрытий между этажами берите доски с весовой нагрузкой 190 кг/м².

    Более 220 кг/м² использовать не рекомендуется.

    Нагрузка же «эксплуатационная» подразумевает 200 кг/м².

    Сама укладка должна выполняться по краткому пролету шагом каркасных стоек.

    Перед тем, как сделать разрез деревянной балки, нужно учесть некоторые моменты:

    • длина доски должна отвечать 1/16 ширины пролета;
    • ширина в границах — 1/3-1/2 расчетного пролета.

    Пороги для ламината очень легко прикрепить самому. Убедиться в этом можно, зайдя на наш сайт по строительству и ремонту.

    Интересные отзывы о системе тёплого пола Калео можно прочитать здесь. Узнайте на самом деле, что же это за пол!

    Большое количество деревянных перекрытий между этажами может потребоваться, исходя из таких показателей:

    • какая применена система для перекрытия;
    • какой был применен теплоизолятор.

    Величина нагрузки составит приблизительно 220-230 кг/м².

    Нагрузки, которые оказывают временное воздействие на чердачное перекрытие, будут равны 100 кг/м², а на междуэтажное перекрытие — 200 кг/м².

    Несущая дееспособность балок зависит от длины их пролета и нагрузок, действующих на них.

    Поэтому расстояние между деревянными опорами делают в пределах 0,5-1 м.

    Оптимальные показатели будут следующими:

    • величина балки: высота 15-18 см, а толщина 5 см;
    • расстояние между опорами составит 40-60 см с внедрением минераловатного утеплителя.

    Чтобы избежать загнивания брусьев, нужно выбирать только ту породу, которая очищена от коры, с влажностью не более 20 %.

    Не допускается наличие брака на деревянных опорах:

    • большое число сучков;
    • косослой;
    • свилеватость.

    Балки обязательно должны подвергаться противопожарной обработке и антисептированию.

    Расчет перекрытий онлайн с помощью программы

    В расчете деревянных конструкций онлайн можно учесть нагрузки на несущие системы.

    Надо элементарно установить материал, длину и ширину балки.

    Можно посчитать нагрузки на опору в метре, высчитать наибольший прогиб и количество брусьев, необходимых для монтажа крыши.

    Также быстро можно получить расчёт деревянных балок перекрытия с помощью калькулятора, если нет возможности произвести его онлайн или с помощью специальной программы.

    Выводы

    Квалифицированный расчет может проводиться только специалистом: инженером-строителем или архитектором.

    При проектировании предусматривается много различных моментов.

    Важным считается и наличие практического опыта у исполнителей.

    Точные расчетные данные дают возможность держать весь процесс под контролем.

    Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Что еще почитать по теме?

    Расчет опорных реакций балки на двух опорах онлайн

    Расчет выполняется по следующей методике:

    1. Заменяем распределенную нагрузку ее равнодействующей, которая является сосредоточенной силой. Для равномерно распределенной нагрузки равнодействующая равна произведению интенсивности нагрузки q на длину участка L, на котором она действует: Fq = q*L.

    2. Обозначаем опоры. Общепринято их обозначать буквами А и В. Простая балка имеет одну шарнирно-неподвижную и одну шарнирно-подвижную опоры.

    3. Освобождаемся от опор и заменяем их действие на балку реакциями.
    Реакции опор при такой нагрузке будут только вертикальными.

    4. Составляем уравнения равновесия вида:
    MA = 0; MB = 0,
    Моментом силы относительно точки называется произведение этой силы на плечо — кратчайшее расстояние от этой точки приложения силы (в общем случае — до линии действия силы).

    5. Выполним проверку решения. Для этого составим уравнение равновесия: Y = 0,
    Если оно удовлетворено, то реакции найдены правильно, а если нет, но в решении допущена ошибка.

    6. Строим эпюру поперечных сил Qx. Для этого определяем значения поперечных сил в характерных точках. Напомним, что поперечная сила в сечении равна сумме проекций всех сил, расположенных только слева или только справа от рассматриваемого сечения, на ось, перпендикулярную оси элемента. Силу, расположенную слева от рассматриваемого сечения и направленную вверх, считают положительной (со знаком «плюс»), а направленную вниз — отрицательной (со знаком «минус»). Для правой части балки — наоборот.
    В сечениях, соответствующих точкам приложения сосредоточенных сил, в том числе в точках приложения опорных реакций, необходимо определить два значения поперечной силы: чуть левее рассматриваемой точки и чуть правее ее. Поперечные силы в этих сечениях обозначаются соответственно Qлев и Qправ.
    Найденные значения поперечных сил в характерных точках откладываются в некотором масштабе от нулевой линии. Эти значения соединяются прямыми линиями по следующим правилам:
    а) если к участку балки нет распределенной нагрузки, то под этим участком значения поперечных сил соединяются прямой линией, параллельной нулевой линии;
    б) если на участке балки приложена распределенная нагрузка, то под этим участком значения поперечных сил соединяются прямой, наклонной к нулевой линии. Она может пересекать или не пересекать нулевую линию.
    Соединив все значения поперечных сил по указанным правилам, получим график изменения поперечных сил по длине балки. Такой график называется эпюрой Qx.

    7. Строим эпюру изгибающих моментов Мx. Для этого определяем изгибающие моменты в характерных сечениях. Напомним, что изгибающий момент в рассматриваемом сечении равен сумме моментов всех сил (распределенных, сосредоточенных, в том числе и опорных реакций, а также внешних сосредоточенных моментов), расположенных только слева или только справа от этого сечения. Если любое из перечисленных силовых воздействий стремится повернуть левую часть балки по часовой стрелке, то оно считается положительным (со знаком «плюс»), если против — отрицательным (со знаком «минус»), а для правой части наоборот.
    В сечениях, соответствующих точкам приложения сосредоточенных моментов, необходимо определить два значения изгибающего момента: чуть левее рассматриваемой точки и чуть правее ее. Изгибающие моменты в этих точках обозначаются соответственно Млев и Мправ. В точках приложения сил определяется одно значение изгибающего момента.
    Полученные значения откладываются в некотором масштабе от нулевой линии. Эти значения соединяются в соответствии со следующими правилами:
    а) если на участке балки нет распределенной нагрузки, то под этим участком балки два соседних значения изгибающих моментов соединяются прямой линией;
    б) если к участку балки приложена распределенная нагрузка, то под этим участком значения изгибающих моментов для двух соседних точек соединяются по параболе.

    Пример решения балки: Расчет луча

    | MechaniCalc

    Калькулятор балки позволяет анализировать напряжения и прогибы в прямых балках.

    Опции

    Пример загрузки

    Очистить все данные

    Входы

    Введите данные балки, затем нажмите кнопку «Рассчитать результаты»:

    —

    Добавить ограничение

    Удалить ограничение


    Невозможно отобразить сюжет — браузер устарел.

    Рассчитать результаты

    Предупреждение — Перед решением необходимо исправить следующее:

    Дисплейные блоки

    Результаты

    Результаты анализа пучка подробно описаны ниже. Задача решалась в виде конечно-элементной модели с использованием балочных элементов. Для получения дополнительной информации о том, как были получены эти результаты, обратитесь к справочнику по конечно-элементному анализу и справочнику по напряжению и прогибу балки.

    Обзор результатов

    Максимальный прогиб и наклон приведены ниже:

    Значение Расположение
    Максимальный прогиб:
    Максимальный наклон:

    Схема свободного тела (FBD) и деформированная сетка показаны ниже.


    Невозможно отобразить сюжет — браузер устарел.


    Невозможно отобразить сюжет — браузер устарел.


    См. Полную информацию о результатах на других вкладках (выше).

    Обзор модели

    Модель с приложенными силами и ограничениями показана ниже:


    Невозможно отобразить сюжет — браузер устарел.

    Свойства материала

    Материал:

    Имущество Значение
    Предел текучести
    Максимальная прочность
    Модуль упругости
    Коэффициент Пуассона

    Характеристики поперечного сечения

    Поперечное сечение:

    Имущество Значение
    Высота (Y)
    Ширина (X)
    Толщина стенки
    Толщина фланца
    Площадь
    Центроидное расстояние
    (в направлении первичного изгиба)
    Момент инерции, центроидный
    (относительно оси первичного изгиба)

    Диаграмма момента сдвига

    Диаграммы сдвига и момента показаны ниже. Соблюдаются стандартные условные обозначения для диаграмм момента сдвига:

    • Сдвиг: положительный сдвиг вызывает вращение балки по часовой стрелке, отрицательный сдвиг вызывает вращение против часовой стрелки.
    • Момент: положительный момент сжимает верхнюю часть балки и удлиняет нижнюю часть балки (т.е. заставляет балку «улыбаться»).

    Невозможно отобразить сюжет — браузер устарел.

    Невозможно отобразить сюжет — браузер устарел.


    Невозможно отобразить сюжет — браузер устарел.


    Графики напряжений

    Графики напряжений показаны ниже.


    Невозможно отобразить сюжет — браузер устарел.

    Невозможно отобразить сюжет — браузер устарел.


    Невозможно отобразить сюжет — браузер устарел.

    Невозможно отобразить сюжет — браузер устарел.

    Напряжения рассчитываются на основе следующих уравнений:

    Осевое напряжение Напряжение сдвига Напряжение изгиба Напряжение по Мизесу

    Графики прогиба

    Графики прогиба показаны ниже. Условные обозначения прогибов:

    .
    • X: положительный справа, отрицательный слева
    • Y: положительный вверх, отрицательный вниз
    • Наклон: линейка правой руки (положительное значение против часовой стрелки, отрицательное значение по часовой стрелке)

    Невозможно отобразить сюжет — браузер устарел.

    Невозможно отобразить сюжет — браузер устарел.


    Невозможно отобразить сюжет — браузер устарел.

    Невозможно отобразить сюжет — браузер устарел.


    Эта проблема была решена в виде конечно-элементной модели. На этой вкладке представлены результаты для отдельных узлов и элементов модели.

    На приведенном ниже графике показана сетка с номерами элементов , помеченными:

    Невозможно отобразить сюжет — браузер устарел.


    Узловые результаты

    Ниже приведены результаты для каждого узла. Следует отметить несколько моментов:

    • Определенные узлы связаны с точками, и для этих узлов указан номер связанной точки.
    • Сначала перечислены все узлы, связанные с точками, за ними следуют узлы, созданные как часть процесса построения сетки.
    • Для ограниченных степеней свободы могут существовать внешние реакции. Любые узлы, не имеющие ограничений, не будут иметь внешних реакций.

    Элементарные результаты

    Ниже приведены результаты для каждого элемента. Следует отметить несколько моментов:

    • Каждый элемент состоит из 2 узлов. В таблице эти узлы обозначаются как «Узел 1» и «Узел 2».
    • Внутренние реакции задаются в единицах глобальной системы координат (т.е. X и Y), а также в локальной системе координат (т.е. «осевой» вдоль оси элемента, «сдвиг» перпендикулярно элементу).


    Загрузить результаты в Excel

    Загрузите файл Excel на свой компьютер, содержащий узловые и элементарные результаты.


    Скачать отчет

    Сохраните отформатированный документ Word на свой компьютер с подробным описанием входных данных и результатов анализа.


    Скачать файл ввода

    Сохранить все входные данные в файл. Позже вы можете загрузить этот файл, чтобы продолжить с того места, где вы остановились.


    Требуется больше функциональности?

    Зарегистрируйте учетную запись, чтобы получить полный доступ ко всем калькуляторам и другому контенту. Типы подписки описаны ниже вместе с преимуществами каждого из них.

    • Цена
    • Доступ к калькуляторам
    • Логин
    • Создание материалов
    • Создание сечений
    • Сохранить файлы
    • Отчетность
    • Свободный

    • Ограничено

      Ограниченный Доступ к калькуляторам

    • Предварительно определенные Поперечные сечения

    • Учить больше »
    • 39 долларов США.99 / месяц
      249,99 долларов США в год

    • Полный

      Полный Доступ к калькуляторам

    • Плавающие лицензии

      Плавающие лицензии

    • Учить больше »
    • Зарегистрироваться сейчас
    Калькулятор балки

    — PolyBeam прост и удобен в использовании!

    Простой в использовании калькулятор луча

    Первое, что наши пользователи связывают с PolyBeam, — это простота. PolyBeam — это очень простой и интуитивно понятный калькулятор луча, который делает его очень простым в использовании, даже если вы не знакомы с ИТ и программным обеспечением. Опоры, нагрузки и свойства сечений вставляются с минимальным вводом пользователем. Одновременно с этим PolyBeam построит графическое представление балки с приложенными нагрузками, вычислит поперечные силы и определит коэффициент использования балки.

    Боковое продольное изгибание при кручении

    Критический изгибающий момент от поперечного продольного изгиба при кручении определяется на основе энергетического метода, который учитывает высоту воздействия нагрузки, поперечные силы и ограничения.С помощью этого метода с высокой точностью определяется критический момент. Это часто приводит к более высокой несущей способности по сравнению с традиционными расчетами.

    Упругие и пластические поперечные силы

    В отличие от традиционного программного обеспечения для проектирования, PolyBeam определяет поперечные силы как упругими, так и пластическими методами. Это позволяет более эффективно использовать наиболее часто используемые стальные профили для статически неопределимых балок.

    Расчет по предельным состояниям (ULS)

    Можно указать комбинацию нагрузок ULS.Если это будет сделано, PolyBeam проверит поперечные силы из расчета балки с грузоподъемностью выбранной секции и определит коэффициент использования. Для получения дополнительных сведений о том, что входит в проверку конструкции ULS, см. Вопрос «Что включает проверка конструкции?».

    Расчет предельного состояния эксплуатационной пригодности (SLS)

    Можно указать два различных типа комбинаций нагрузок SLS: анализ собственной частоты или анализ прогиба. Анализ собственных частот определяет первую собственную частоту балки и позволяет пользователю указать порог — это очень полезно при работе с требованиями к вибрации.аналогичным образом можно указать порог отклонения, поскольку по умолчанию используется L / 400.

    Противопожарный расчет

    Если указана комбинация пожарной нагрузки, PolyBeam рассчитывает температуру стали на основе продолжительности пожара и определяет несущую способность. Если секция не может выдержать нагрузку, можно определить критическую температуру стали и использовать ее для определения необходимой противопожарной изоляции.

    Экспорт в PDF

    Когда вы закончите расчет балки, ее очень легко задокументировать.Просто нажмите на экспорт, выберите, какой контент вы хотите включить, и позвольте PolyBeam создать для вас короткий и элегантный документ PDF. Эта функция — одна из самых популярных среди наших пользователей. См. Пример.

    Расчет деревянного бруса ec5 Скачать бесплатно для Windows

    Расчет деревянных балок Ec5

    в программном информере

    Программа для расчета стали и балок.

    Расчет балок ArcelorMittal — это … и расчет составных балок … составных балок в соответствии с

    BIMware 8 Демо

    EXPERT EC5 — проверка несущей способности деревянных деревянных и стальных элементов.

    Blooming Kids Software, LLC Условно-бесплатное ПО

    С помощью этой программы ученик собирает кусочки мозаики.

    Деревянная беседка 4 Бесплатное ПО

    Создайте несколько тем WordPress для нескольких сайтов, которые у вас есть!

    BIMware 4 Демо

    Предназначен для проверки несущей способности болтовых стыковых соединений.

    Старший байт 24 Коммерческий

    Это платформер, действие которого происходит в уникальной вселенной Japan Steam Rock.

    BIMware 17 Условно-бесплатное ПО

    Программа проверяет несущую способность болтовых стыковых соединений.

    Подробнее Расчет деревянных балок Ec5

    Расчет деревянных балок Ec5, введение

    Ларри Маркер 6 Бесплатное ПО

    Программа для расчета движения древесины из-за изменений температуры и влажности.

    NorthBridge Software Inc. Бесплатное ПО

    Это программа-калькулятор напряженных нагрузок на балки в деревянных домах.

    4 Дизайн AVLAN 102 Условно-бесплатное ПО

    Больше никаких проблем с математическими формулами, AVD Weight and Volume сделает это за вас.

    76 VaxaПрограммное обеспечение 140 Условно-бесплатное ПО

    Калькулятор отклонения балки — это вспомогательная программа при проектировании балок.

    2 Дизайн AVLAN 408 Условно-бесплатное ПО

    AVD Калькулятор массы и объема рассчитывает массу и объем для некоторых форм.

    Дополнительные заголовки, содержащие расчет деревянных балок ec5

    Мостовые системы Juntunen 3 Условно-бесплатное ПО

    BAP (Программа анализа пучка).BAP — это программа для непрерывного анализа пучка.

    1 Структурное программное обеспечение Delta 30 Условно-бесплатное ПО

    Delta Beam — это программа для расчета конструкций неразрезных балок.

    Мостовые системы Juntunen 17 Условно-бесплатное ПО

    BAP (Программа анализа пучка). BAP — это программа для непрерывного анализа пучка.

    11 Доктор Софтвер, ООО Коммерческий

    Dr. Beam Pro — это среда анализа пучка прямого управления.

    56 Программное обеспечение XoYo 5 Условно-бесплатное ПО

    Компонент

    #Calculation — это мощный вычислительный механизм для ваших приложений.

    5 6

    Эта программа расчета в Excel позволяет измерять и производить расчет th. …

    3 Программное обеспечение Cab-Tech 93 Условно-бесплатное ПО

    Гибкий инструмент дизайна для создания собственных деревянных шкафов, книжных шкафов и т. Д.

    Программное обеспечение ExtraBit 5 Бесплатное ПО

    Пасьянс «Колышек» — это игра, в которую традиционно играют на деревянной доске.

    50 Информационное обеспечение 38

    Пазлы — компьютерная версия головоломок с деревянными вставками.Издано Dataware.

    MCCI 1 Условно-бесплатное ПО

    Вы когда-нибудь видели деревянный карманный компьютер? Вот…… Популярная игра из детства, класс ….

    2

    1 22

    Wolf System GmBH 7

    Калькулятор веса трубы

    — wCalcul

    Утюг
