Расчет деревянной балки перекрытия на прогиб, пример, таблица

Применяется и такое конструктивное решение, когда несущие элементы перекрытия являются частью стропильных конструкций. В этом случае балка является конструкцией для формирования свеса, то она  опирается на мауэрлат  и имеет выпуск за внешнюю грань каждой стены примерно на 500 мм. Это конструктивное решение может увеличить её длину примерно на 1 метр.

Производя подбор и расчет деревянных балок необходимо помнить, что самым оптимальным расстоянием, которое можно перекрывать, применяя эти конструктивные элементы, является 6 метровый пролет.

При необходимости перекрывать большие расстояния рекомендуется  использование деревянных конструкций прямоугольного или двутаврового сечения изготовленных из клееного бруса или применять промежуточные конструкции, такие как стойки, колонны, декоративные арки и т.п.

Сбор нагрузок воздействующих на балки

Диапазон различного вида нагрузок действующих на несущие конструкции достаточно велик.

Он различается исходя из целевого применения балки, то есть ответа на вопрос эта балка располагается в междуэтажном или чердачном перекрытии. Конструкции междуэтажных перекрытий несут нагрузку в основном только от веса самого перекрытия, от  процесса жизнедеятельности людей которые там находятся и того производственного процесса который там проходит.

Так расчетная нагрузка на междуэтажное перекрытие  в жилых зданиях равна 150кг/м2  х 1,3 = 195 кг/м2.

Коэффициент 1,3 обеспечивает надежность работы конструкции. Вес междуэтажного перекрытия включает вес балок, полов, конструкций потолка, утеплителя. При производстве расчетов вес междуэтажного перекрытия лучше всего рассчитывать в каждом случае индивидуально.

Нагрузка на чердачное перекрытие, эксплуатация которого не предусматривает 70 кг/м2 х 1,3 = 91 кг/м².

Вес самого чердачного перекрытия включает в себя вес балок, утеплителя, материала зашивки и составляет 50 кг/м2.

 В случае, если балка является не только чердачным перекрытием, но и входит в конструкцию стропильной системы здания, то её расчет производится в составе стропильных конструкций.

В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций.  Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал,  из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба.

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Содержание статьи:

Для обустройства перекрытий при строительства дома потребуются балки. В частном строительстве чаще всего используют деревянные варианты. Для выбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

Перекрытие по деревянным балкам. Фото

Какой длины нужны балки?

Необходимая длина деревянных балок перекрытия определяется несколькими моментами. Балки должны перекрывать пролет и иметь некоторый запас, чтобы можно было заделать их в стены. Если стены сделаны из кирпича или бетонных блоков, то углубление балок выполняется на 10 – 15 см. Нижняя граница для досок, верхняя для бруса. В стенах из дерева углубление делают на семь сантиметров.

В некоторых вариантах балки крепятся уголки, хомуты и другие приспособления. В таком случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выводят на 30-50 см наружу и они участвуют в создании ската крыши.

Оптимальны балки из дерева для перекрытия расстояний от двух с половиной метров до четырех. Максимальная длина, которую может перекрыть такой элемент из дерева – 6 м. Далее прочность оказывается недостаточной. Для более длинных пролетов используют варианты из клееного бруса или ставят дополнительные опоры, например, колонны.

Как определить нагрузку?

На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое – эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.

Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.

Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 – нормативное значение для данного чердака, 1,3 – коэффициент запаса.

Общая расчетная нагрузка – сумма из двух названных, т.е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.

Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.

При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.

Балки перекрытия: сечение и шаг

Когда значение длины балок известно и проведены расчеты общей нагрузки, то можно определить требуемое сечение этой детали и шаг монтажа, который должен использоваться.

При расчете деревянных балок перекрытия учитывается, что оптимальным вариантом сечения является прямоугольное. Высота и ширина должны иметь соотношение 1,4:1.

Ширина балок варьируется от 4 см до 20, а высота от 10см до 30. Высоту стараются выбрать такую, чтобы было удобно укладывать утеплитель.

На сечение балок деревянного перекрытия влияет и такой показатель, как шаг, с которым они укладываются. Обычно шаг балок деревянного перекрытия находится в диапазоне от 60 см до 1м. но может изменяться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала. В каркасных постройках его привязывают к шагу каркасных стоек для обеспечения максимальной жесткости.

Для проверки и расчетов подходят онлайн-калькуляторы, которые широко представлены в интернете.



Экономичный вариант перекрытия

Экономичным называется перекрытие, состоящее из деревянных щитов. Эти детали бывают с обшивкой с одной или с двух сторон. Они соединены с каркасом, что помогает им хорошо выдерживать все нагрузки вертикального характера. Щиты являются несущими только тогда, когда они надежно соединяются с каркасными досками. Доски повернуты ребрами к щитам и соединяются именно этими поверхностями. Поскольку ребра из досок и обшивка прочно соединены в единую конструкцию, они имеют несущую способность не меньше, чем деревянные балки перекрытия.

Отличным материалом для обшивки являются строительная фанера и плиты ДСП. Применяются и обычные доски, но они не создают перекрытие, обладающее высокими несущими характеристиками. При их применении получается значительное количество швов, имеющих одно направление.

Не могут быть дополнительными несущими элементами и гипсокартонные плиты, а также столярные и цементостружечные плиты. Рациональность их использования невелика еще и потому, что они стоят дороже, чем ДСП и фанера.

Звукоизоляция перекрытий

Обычно производится утепление перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокого уровня теплоизоляции. Уровень звукоизоляции является более важным показателем в данном случае. Высокая прочность перекрытий не всегда сочетается с необходимыми показателями шумозащиты. Нередко балки перекрытия в деревянном доме приходится дополнительно

изолировать, чтобы избавиться от проникающих звуков. Особенно сложно приходится проектировщикам сборных домов. Им необходимо совместить два направления. Необходимо создать конструкцию, которая будет отличаться высокой прочностью и выдерживать значительные нагрузки. При этом в ней должны быть «мягкие» элементы, поглощающие звуковые волны. Именно они создают наилучшую звукоизоляцию.

Балки, заполненные шлаком или керамзитом, не соответствуют современным нормам. Они не подходят ни по уровню гидроизоляции, ни по технологическим особенностям создания.

Современные нормы содержат требования по сокращению количества ударных шумов, которые могут пропускаться перекрытием. При этом шумозащита должна повышаться даже в ущерб несущей способности конструкции.

В результате были созданы новые варианты, объединяющие показатели.

Стали использоваться пружинные скобы. Они разъединяют нижнюю обшивку и балки, благодаря чему ударные шумы передаются меньше и быстрее гасятся.

Улучшить звукоизоляцию помогают и специальные утяжелители внутри конструкции. Для этой цели используют песок и прочие материалы, уменьшающие звукопередачу.

Поскольку песок материал сыпучий, то с этим связан его основной недостаток. При свободной отсыпке в пространство перекрытия он может просыпаться вниз через щели между плитами. Чтобы этого избежать, пространство застилают пленкой или используют специальные маты, состоящие из двух слоев пленки и песка между ними.

Вместо песка могут быть использованы плиты на цементной основе. Основной их недостаток – высокий вес. В результате необходимо увеличивать прочность балок, что делает конструкции менее экономичными.

Невозможно обеспечить высокую звукоизоляцию для открытого снизу перекрытия. Если балки снизу не обшиваются, а внутрь не закладываются изолирующие материалы, то уровень проникновения шумов будет достаточно высокий.

Защита балок от влаги и прочих внешних воздействий

Специальная защита от влаги и климатических воздействий балкам перекрытия в деревянном доме не требуется. Все конструкции мансарды, чердачное перекрытие по деревянным балкам, деревянные элементы наружной стены надежно защищены в том случае, если кровля выполнена правильно и не протекает.

Защищать древесину перекрытий специальными средствами требуется только в том случае, если перекрытие располагается над влажной зоной. Это может быть ванная комната, баня, прачечная и любое другое помещение с высокой влажностью. Вентиляция для перекрытий не требуется.

Для защиты любых конструкций достаточно стандартной обработки. Открытые балки или другие виды невентилируемых перекрытий можно обработать лакокрасочными материалами. Специальные химические средства для обработки не нужны.

Защита деревянных перекрытий от огня

Строительные материалы должны отвечать нормам пожарной защиты. Все материалы разделяют на две группы: горючие и негорючие. Конструкции бывают полуогнестойкие и огнестойкие. Первые только задерживают распространение огня, снижают скорость возгорания. Вторые же не горят, поэтому не дают огню распространяться.

В жилом строительстве эти нормы должны соблюдаться максимально полно. Чтобы обеспечивать максимальную безопасность. В частности перекрытия, которые расположены в семи метрах над землей должны противостоять огню не менее, чем полчаса.

Поскольку для перекрытий часто используется дерево, то рекомендуется использовать цельную древесину. Если же применяются другие древесные материалы, то они должны обладать определенным уровнем плотности. Нередко дерево обрабатывают специальными веществами, придающими огнестойкость горючему материалу.

Когда проектируется конструкции с открытыми балками, то следует учитывать воздействие огня с нескольких сторон.

Для выявления устойчивости конструкции к огню используют специальные значения. Например, для хвойной древесины скорость выгорания принята за 0,8мм в секунду.

Рассчитывая конструкции с открытыми балками, учитывают необходимый уровень огнестойкости. Когда высота задается параметрами утеплителя, повышают ширину балок для увеличения времени задержки огня.

Вопросы к пожарной безопасности, также как и к шумозащите, еще имеются. Их продолжат решать в ближайшее время все заинтересованные стороны.

Несущая способность балок: способы повышения

Чтобы повысить несущие характеристики балок, используется несколько способов. Во-первых, крепятся накладки из досок, увеличивающие сечение.

Во-вторых, на балке можно закрепить П-образный профиль из металла. Это также увеличивает ее жесткость и прочность.

В-третьих, сокращается шаг между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без беспокойства о надежности конструкции.

Периодически состояние перекрытий надо проверять. Поврежденные балки заменяют или ремонтируют с помощью накладок. Разрушают их вредители. Влага совместно с гниением.

Двутавровые балки перекрытия

Современные двутавровые балки перекрытия деревянные изготавливаются из нескольких материалов. Для их производства используют брус, плиты OSB и хвойные породы дерева. Эти балки обладают множеством положительных характеристик. Они экологичны, поскольку производятся исключительно из материалов, не выделяющих вредных веществ. Служат двутавровые балки долго, а благодаря особой форме и надежно. Они отличаются уникальным сочетанием небольшого веса и высокой прочности. Эти балки не изменяют свои геометрические параметры и не деформируются. Их легко применять, поскольку все поверхности тщательно выверены, а все элементы имеют одинаковые параметры.

Двутавровые балки перекрытия деревянные. Фото

Цены на двутавровые балки зависят по большей части от двух характеристик. Первая – площадь сечения, а конкретно, высота балки. Вторая – материалы, из которых изготовлены полки.

Использование двутавровых изделий позволяет ускорить строительные работы, т.к. балки удобны в применении. Они обезопасят дом от возникновения перекосов перекрытий и появления на них трещин, т.к. не усаживаются.

Используя двутавровые балки, можно существенно облегчить конструкцию перекрытия. Такая балка состоит из частей, которые имеют совсем небольшую толщину и массу. Однако благодаря особой конструкции они обеспечивают необходимый для конкретного перекрытия уровень прочности.

Такие балки могут изготавливаться на заказ, нужного размера. Это избавит от необходимости подгонки, на которую тратится дополнительное время.

Для работы с двутавровыми балками не требуется специальный инструмент. Вполне достаточно обычного плотницкого. В балках легко сделать отверстия, ели требуется проложить элементы коммуникаций.

Используют двутавровые балки не только для перекрытий. Они применяются и для создания стропильной системы.

Расчет деревянных балок перекрытия калькулятор онлайн

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.
Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Онлайн расчет

Сделать расчет всех элементов перекрытия можно через онлайн калькулятор. Это специальная программа, позволяющая подсчитать величину прогиба деревянной балки при заданных параметрах, а также определить оптимальное сечение для определенного перекрытия. Использование онлайн расчета поможет перед началом строительства учесть все нагрузки, припадающие на несущие конструкции. Можно сделать расчет нагрузки 1 м опоры и высчитать количество деревянных элементов необходимых для возведения крыши. Работает онлайн калькулятор просто надо лишь правильно внести требуемые данные.

Общая инструкция проведения онлайн расчета

Интерфейс программы довольно прост и с ним может разобраться даже новичок. Калькулятор состоит из маленьких окошек, куда необходимо вводить данные. После нажатия кнопки «рассчитать», пользователь получает готовый результат расчета.
На разных сайтах оформление программы может отличаться, но принцип ее действия одинаков:

  • Вначале потребуется выбрать в окошке программы конструкцию, для которой будет производиться расчет деревянных балок. Здесь надо знать ограничение некоторых показателей: максимальная длина элементов перекрытия составляет 12 м, а стропильной системы — 13 м.
  • Далее, в программу вводят данные максимального размера пролета между элементами перекрытия или опорами стропильной системы.
  • Указывается планируемое расстояние для монтажа балок. Надо учесть, что все десятичные значения в онлайн калькулятор вписывают с точкой, а не с запятой. Возьмем, к примеру, значение 0.9 м.
  • Следующими указывают стандартные нагрузки, которые для деревянного перекрытия составляют 400 кг/м2, а для стропильной системы — 220 кг/м2.
  • Последнее значение, вводимое в онлайн калькулятор, в градусах указывает наклон стропил.

Введенные в программу данные должны быть точными без погрешностей, иначе результат получится неправильным.

Выполнение расчета в ручном режиме

Многие опытные строители не доверяют подобным онлайн программам, предпочитая использовать для расчета обычный калькулятор. Производя в ручном режиме расчет по деревянным балкам, надо учесть следующие рекомендации:

  • Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
  • При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
  • Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

  • Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
  • Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
  • Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

  1. Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
  2. Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
  3. Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
  4. При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.

Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.
В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Расчеты металлической балки перекрытия на прочность и прогиб, онлайн-калькулятор

Несмотря на бушующий в мире экономический кризис, который, к сожалению, затронул и нашу страну, строительство объектов различной важности продолжает производиться. При этом, в последнее время получило новый толчок развития именно промышленное строительство, однако, потребность жителей страны в жилых квадратных метрах не уменьшилось.

Сегодня в строительстве промышленных и гражданских объектов повсеместно применяются металлические балки перекрытия, которые повышают несущую способность всей конструкции.

Описание

Стальные балки перекрытия представляют собой металлический брус определённой длины и определённой формы поперечного сечения. Как правило, металлические балки исполняются из высокопрочной стали марки Ст 5 с формой поперечного сечения типа двутавр и швеллер.

Балки производятся именно в таких формах поперечного сечения, потому что расчёт показывает, что такая форма является более экономически выгодной по сравнению с другими геометрическими фигурами.

Кроме того, расчёты показывают, что балка именно двутаврогого сечения лучше всего воспринимает давление и такие нагрузки, как изгиб, кручение и их совместное действие.

Продолжая перечислять преимущества двутавровых балок, можно отметить немаловажный факт того, что такая форма сечения помогает уменьшить вес конструкции.

Это помогает снизить нагрузку, например, на стены и фундамент здания, если в межэтажном перекрытии использовать металлические балки перекрытия. Также, из преимуществ можно отметить простоту монтажа любой конструкции из балок, скорость выполнения работ.

Для большей экономии использования металла и для облегчения всей конструкции существует сортамент балок двутаврового и швеллерного поперечного сечения. Площадь сечения изменяется от минимальной равной 12 кв. см до максимальной 234 кв. см, соответственно, для номеров профиля 10 и 70б.

Все значения площадей и массы профиля представлены в таблицах ГОСТ 8239-72. Чтобы её произвести, необходимо произвести расчёт профиля по прочностным характеристикам и вычислить подходящую площадь. Точная методика представлена ниже.

Таким образом, видно, что в качестве бруса перекрытия стоит использовать именно стальные балки, так как они во многом выигрывают по сравнению с конкурирующими материалами.

Область применения

Чаще всего, двутавровые балки применяются в промышленном строительстве, а именно, в случае возведения зданий с большими пролётами между опорами.

Благодаря своим механическим характеристикам и стойкости к динамическим воздействиям, металлический брус используют при возведении дорог и мостов и в других случаях необходимости возведения конструкций, выдерживающих большие нагрузки подобного характера.

В последнее время, стальные двутавровые балки стали применять в качестве элемента декора в квартирах и офисах. После покраски, металлическая балка может выглядеть эстетично и иметь практическое применение в бытовом хозяйстве.

Расчет

Чтобы произвести выбор металлического бруса для той или иной конструкции, которая будет нести определённую нагрузку, необходимо произвести расчёт балки на прочность при изгибе. Это можно сделать, рассчитав все параметры самостоятельно по известной методике или воспользоваться онлайн-калькулятором.

Для выбора балки перекрытия, делают проверку из условия на прочность, где максимальная прочность стали должна быть больше суммы отношений максимального изгибающего момента в точке действия той или иной нагрузки к осевому моменту, и поперечных сил и площади поперечного сечения в максимально нагруженной точке.

Для определения всех неизвестных параметров этого условия, вычисления проводят поочерёдно.

Сначала определяют максимально нагруженный участок балки. Для этого, строят эпюру поперечных сил и изгибающих моментов. Чтобы построить эпюру, необходимо вычислить все суммарные изгибающие моменты и поперечные силы, действующие на балку, по участкам.

Как правило, в случае металлического бруса перекрытия, расчётную схему заменяют балкой, лежащей на двух шарнирных опорах. В этих опорах возникают реакции сопротивления, у которых необходимо определить их условия:

Когда реакции определены, балку разбивают на участки по опорам. Первый участок находится от одного конца балки до опоры, второй участок располагается между опорами, третий за последней опорой и так далее. Необходимо знать, что если на одном участке имеется точка изменения нагрузки, то её нужно выделить в отдельный участок.

После того, как участки определены, строятся эпюры поперечных сил и изгибающий моментов, и определяется нагруженный участок. Далее, вычисляется осевой момент сопротивления сечения:

По вычисленному параметру производят выбор номера двутавра из сортамента. На этом расчёт балки считается оконченным.

Онлайн

Рассчитывать металлическую балку и производить её выбор вручную довольно трудоёмко и занимает время, которое не всегда можно выделить занятому человеку. Поэтому, стоит довериться расчётам профессионалов.

Но, если заказчик строительства сомневается в экономической целесообразности произведённого строителями расчёта, можно произвести быстрый автоматический расчёт при помощи сайтов, предлагающих данный товар.

Одним из примеров такого калькулятора может быть портал http://svoydomtoday.ru/building-onlayn-calculators/111-raschet-metallicheskoy-balki-perekritiya.html, который предлагает, находясь на сайте, рассчитать расход материала и выбрать балку из сортамента.

Данный калькулятор требует введения следующих исходных данных:

  1. Сначала нужно ввести условия эксплуатации металлической балки.
  2. После этого характеристики предварительно выбранной металлической балки.
  3. Указать нормативную и расчётную нагрузку на балку и произвести расчёт.

В результате, получается минимально возможный при заданных условиях момент сопротивления балки. Из полученного момента можно выбрать балку по таблице сортамента.

Так же определяется минимально допустимый момент инерции, по которому можно выбрать номер профиля из сортамента. Если для строительства в первую очередь важно не допустить прогиб балки, тогда стоит выбирать балку исходя из полученного момента инерции.

Пример расчета

Металлической балки перекрытия:

Произведём расчёт балки на прочность и на прогиб в следующих условиях. В квад

Стандартные нагрузки для расчета конструкций

Скатная крыша (измеренная на склоне)
Глиняная плитка (обычная) 0,65 кН / м²
Глиняная плитка (сцепление) 0,45 кН / м²
Бетонная плитка (плоская) 0,75 кН / м²
Бетонная плитка (блокировка) 0,45 кН / м²
Сланец 0,35 кН / м²
Искусственный сланец 0. 25 кН / м²
Латы + войлок 0,05 кН / м²
Стропила 0,10 кН / м²

Скатная крыша (обмер на плане)
Деревянные стропила 0,25 кН / м²
Балки перекрытия 0,10 кН / м²
Гипсокартон 9,5 мм + пленка 0,15 кН / м²

Плоская крыша — асфальт
Двухслойный асфальт 0.42 кН / м²
Войлок 0,02 кН / м²
Интернат 0,10 кН / м²
Изоляция 0,01 кН / м²
Балки 0,10 кН / м²
Гипсокартон 9,5 мм + пленка 0,15 кН / м²

Плоская крыша — войлочная отделка
Каменная щебень 10 мм 0,14 кН / м²
Трехслойный войлок 0. 07 кН / м²
Интернат 0,10 кН / м²
Балки 0,10 кН / м²
Изоляция 0,01 кН / м²
Гипсокартон 9,5 мм + пленка 0,15 кН / м²

Деревянный пол
Платы 0,10 кН / м²
Балки 0,15 кН / м²
Гипсокартон 12,5 мм + пленка 0.20 кН / м²
Рейка + штукатурка 0,30 кН / м²

Сборный бетонный пол
Стяжка 65 мм 1,60 кН / м²
Сборный бетонный пол 150 мм 3,00 кН / м²
2 слоя штукатурки 0,20 кН / м²

Стены
Песчаник 24 кН / м³
102.Кирпичная кладка 5мм 2,00 кН / м²
Остекление 0,25 кН / м²
Визуализация 0,30 кН / м²
2 слоя штукатурки 0,20 кН / м²

Сравнение затрат на конструкции первого этажа

Для большинства самозастроителей и расширителей одно из самых волнующих моментов — это когда первый этаж завершен, и они, наконец, могут увидеть след своего нового дома на месте. Но есть выбор, когда дело доходит до конструкция первого этажа.

В значительной степени подвесные деревянные полы на первом этаже уступили место полам из массивных плит из бетона на протяжении большей части 20-го века, а затем, примерно с 1976 года, после продолжительного периода засухи с многочисленными разрушениями фундамента и площадок, подвесных бетонных балок и блочных перекрытий начали приобретать известность. Тем не менее, все три системы остаются в силе и подпадают под строительные нормы.

Сегодня усложняющими факторами при рассмотрении стоимости каждой системы являются необходимость обеспечения теплоизоляции и требования теплых полов .

Изоляция конструкции пола

Несомненно, изоляцию легче обеспечить с помощью сплошного перекрытия из плит, балок и блоков, поскольку она просто становится частью строительного сэндвича. В деревянных подвесных полах ее размещение сложнее, но есть много практических решений.

Полы с подогревом

В случае массивных, балочных и блочных полов трубы теплого пола довольно легко уложить в стяжку. Хотя это возможно с деревянным полом — с использованием некоторых современных легких стяжек, — это не совсем обычное дело.

Более обычным методом является использование металлических перегородок под настилом, но это означает, что изоляция под ними должна быть полностью согласованной. В общем, если предполагается использование полов с подогревом, вероятно, лучше всего отклониться от подвесного деревянного первого этажа.

Сравнение затрат

Хотя на бумаге система перекрытий из балок и блоков может показаться самым дорогим вариантом, она, тем не менее, имеет конечную стоимость, тогда как осложнения с заполнением и консолидацией или различные уровни будут влиять на две другие системы.Это, а также тот факт, что у человека есть известный и поддающийся расчету предмет, делают этот метод наиболее популярным среди строителей и властей.

С точки зрения домовладельца, первый этаж действительно дает возможность сэкономить деньги, взяв на себя всю или часть работы. Ничего из этого не является ракетной наукой, и до тех пор, пока выполняются последовательности и планы, это не выходит за рамки компетентного и энергичного человека.

Следующие затраты относятся к L-образному участку площадью 120 м2.

Подвесной деревянный пол

Тот, кто живет в викторианском доме и осмелился заглянуть под настил первого этажа, заметит, что во многих случаях все, что внизу, — это грязь.В наши дни это неприемлемо, и необходимость в твердом бетонном перекрытии является одной из основных причин того, что этот тип системы полов выходит из употребления. Кроме того, поскольку древесина не обладает доказуемой прочностью бетонной балки или плиты, пролеты будут меньше, что создаст потребность в большем количестве опорных стен.

Балки первого этажа все еще могут быть встроены в стены надстройки, если они тщательно заделаны мастикой, но в наши дни большинство людей предпочитают поддерживать их с помощью металлических подвесов для балок. Древесина не всегда нуждается в обработке (кроме встроенных торцов), но, имея всего 26 пенсов за метр, имеет смысл указать обработанную древесину.

Изоляция может быть минеральной ватой, подвешенной на сетке, или жесткой пеной, опирающейся на рейки.

Подвесной деревянный пол Стоимость
5 рулонов гидроизоляционной пленки по 3,16 фунтов стерлингов за каждый 15,80 фунтов стерлингов
2 рулона полиэтиленовой мембраны фунтов стерлингов 75,46 фунтов стерлингов
28 вентиляционных отверстий фунтов стерлингов 22.68
6 м³ бетона на площадке £ 626,58
Рабочие места для вышестоящих (земляные рабочие плюс 1 рабочий) £ 218,00
20 м² опорные блоки для стен из сотовых сотов £ 136,00 £ 270,00
Балки перекрытия 300 м, 195×47 мм обработанные £ 1038,00
80 балок по цене 1,18 £ за штуку £ 94,40
600 м обрешетка £ 186. 00
44 листа 100-миллиметровой изоляции по 32 фунта стерлингов за штуку 1408 фунтов стерлингов
44 листа 50-миллиметровой изоляции по 19 фунтов стерлингов за штуку 836,00 фунтов стерлингов
Гвозди и т. Д. фунтов стерлингов 69,94
Влагостойкий настил — 84 листа по 7,99 фунтов стерлингов за штуку 671,16 фунтов стерлингов
Работа (плотник x 2 в течение 4 дней) 1280,00 фунтов стерлингов
Итого: 6,948,02 фунтов стерлингов

Твердые плиты OverSite

Твердая плита OverSite, как правило, заложена в бухтах внутри каждого первого этажа комнаты или площади, разделенных разделительной или контрфорсной ограждающих конструкций.Однако возможно, что надстройка может быть выполнена так, чтобы она проходила через перегородку или независимо от нее.

910 £ 1,40000 44 листа 50-мм изоляции по 19 фунтов стерлингов каждый
Стоимость сплошного перекрытия на площадке
200 мм сплошной хардкор £ 120,00
Пескоструйная обработка £ 32,00
Мембрана £ 75,46
44 листа 100-миллиметровой изоляции по 32 фунта стерлингов за штуку07 836 фунтов стерлингов. 00
Изоляция по периметру £ 100,37
6 м³ бетонная площадка £ 626,58
Армирование сетки £ 434,50
Работа для
за лабораторию
Экскаватор (2 дня) 432,00 £
Готовая стяжка (рабочая сила и материалы) £ 1930,25
Итого: £ 6,776.79

Как снизить затраты на бетонную площадку:

  • Это довольно трудоемкая часть дома, но строители могут решить, что они могут взять на себя большую часть, если не всю работу, включенную на этом этапе, возможно, с небольшой помощью .
  • Бетононасос — дорогостоящая вещь, но если заливка растянулась на более чем один день, а потребность в рабочей силе увеличилась, его стоимость стала бы незначительной.
  • Самостоятельное замешивание бетона может показаться хорошим вариантом, но смесь не будет однородной и структура может пострадать.

Балка и блок

Система перекрытий из балок и блоков простирается от внешней стены до внешней стены или от внешней стены до перегородки или подпорных стен. В отличие от системы подвесного деревянного настила, обычно оставляют территорию в качестве грунта. Исключение составляют случаи, когда Оценка риска наводнений рекомендует иное.

Как и все методы, требования по газу радон означают, что необходима мембрана, заправленная в гидроизоляционный слой стены.

910 448 листов Изоляция по 32 фунта стерлингов за штуку
Стоимость перекрытия из балок и блоков
Мембрана £ 75,46
28 вентиляционных отверстий для удаленного пустотного адаптера £ 169,12
28 телескопических вентиляционных отверстий £ 92,68
28 воздушных кирпичей
£ 22000 выше 436,00 £
Балки перекрытия от специализированного производителя 2231,25 £
Кран (1 день) £ 425. 00
Блоки перекрытия 112,9 м² £ 767,72
Работа для вышестоящих (землерой плюс рабочий в течение 9 дней) £ 1090,00
Изоляция по периметру £ 18,72
1408,00 фунтов стерлингов
44 листа 50-миллиметровой изоляции по 19 фунтов стерлингов за штуку фунтов стерлингов 836,00
Мембрана фунтов стерлингов 37,73
Работа для вышеуказанного (1 день) 218 фунтов стерлингов .00
Предварительно смешанные работы и материалы для стяжки £ 1,930,25
Итого: £ 9,758,61

Онлайн-расчет расхода в открытом канале

Пожалуйста, введите коэффициент Маннинга, наклон, удельный массовый расход или среднюю скорость потока, а также кинематическую вязкость воды ν:

В гидравлически сложных условиях, k s /4 R h > 5 . 10 -3 относится к коэффициенту трения λ:


Введите наклон, массовый расход или среднюю скорость потока плюс кинематическую вязкость воды ν:

Тип канала и описание
Минимум Обычный Максимум
Естественные водотоки — второстепенные водотоки (ширина верхнего края паводка
1. Основные каналы
a.чистый, прямой, полный этап, без перекатов и глубоких луж 0,025 0,030 0,033
б. то же, что и выше, но больше камней и сорняков 0,030 0,035 0,040
с. чистая, извилистая, одни лужи и косяки 0,033 0,040 0,045
г. То же, что и выше, но с некоторыми сорняками и камнями 0,035 0,045 0.050
эл. То же, что и выше, нижние ступени, более неэффективные
склонов и участков		 0,040 0,048 0,055
ф. то же, что и «d» с большим количеством камней 0,045 0,050 0,060
г. медленные плесы, заросли, глубокие лужи 0,050 0,070 0,080
ч. очень заросшие водорослями, глубокие водоемы или паводки
с тяжелой древесиной и подлеском		 0. 075 0,100 0,150
2. Горные ручьи, русло без растительности, берега обычно крутые,
деревья и кусты вдоль берегов, затопленные на высоких ступенях
a. внизу: гравий, булыжник и несколько валунов 0,030 0,040 0,050
б. внизу: булыжники с крупными валунами 0,040 0,050 0,070
3. Поймы
а.Пастбище, без кустарника
1. короткая трава 0,025 0,030 0,035
2. высокая трава 0,030 0,035 0,050
г. Посевные площади
1. без урожая 0,020 0,030 0,040
2. Спелые пропашные культуры 0,025 0,035 0,045
3. зрелые полевые культуры 0,030 0,040 0,050
г. Кисть
1. Кисть рассыпанная, сильные сорняки 0,035 0,050 0,070
2. легкие кусты и деревья зимой 0,035 0,050 0,060
3. Легкие кусты и деревья летом 0,040 0,060 0,080
4.Кисть от средней до густой, зимой 0,045 0,070 0,110
5. Кисть от средней до густой, летом 0,070 0,100 0,160
г. Деревья
1. ива густая, летняя, прямая. 0,110 0,150 0.200
2. Земля расчищенная с пнями, без всходов 0,030 0.040 0,050
3. То же, что указано выше, но с сильным ростом всходов. 0,050 0,060 0,080
4. массивный лесной массив, несколько опущенных деревьев, небольшой подлесок
, стадия паводка ниже ветвей		 0,080 0,100 0,120
5. То же, что 4. со стадией паводка до ответвлений 0,100 0,120 0.160
4. Каналы, выкопанные или выкопанные
a. Земля, прямая и однородная
1. чистая, недавно построенная 0,016 0,018 0,020
2. чистый, после выветривания 0,018 0,022 0,025
3. щебень равномерный, чистый 0,022 0,025 0,030
4.с короткой травой, мало сорняков 0,022 0,027 0,033
г. Земля извилистая и медлительная
1. Без растительности 0,023 0,025 0,030
2. трава, некоторые сорняки 0,025 0,030 0,033
3. густые водоросли или водные растения в глубоких каналах 0,030 0,035 0.040
4. земляное дно и щебень 0,028 0,030 0,035
5. каменистое дно и заросли водорослей 0,025 0,035 0,040
6. булыжное дно и чистые борта 0,030 0,040 0,050
г. Вынутые драглайном или выемка грунта
1. Без растительности 0.025 0,028 0,033
2. легкая кисть на берегах 0,035 0,050 0,060
г. Пиломатериалы
1. гладкие и однородные 0,025 0,035 0,040
2. зазубренные и неровные 0,035 0,040 0,050
эл. Каналы не обслуживаются, сорняки и кусты не обрезаны
1.густые сорняки, большая глубина потока 0,050 0,080 0,120
2. чистое дно, щетка по бокам 0,040 0,050 0,080
3. То же, что и выше, высшая ступень потока 0,045 0,070 0,110
4. кисть плотная, высокая ступень 0,080 0,100 0,140
5.Облицованные или построенные каналы
a. Цемент
1. Чистая поверхность 0,010 0,011 0,013
2. ступка 0,011 0,013 0,015
г. Древесина
1. строганная, необработанная 0,010 0,012 0,014
2. строганный, креозотированный 0,011 0.012 0,015
3. неостроганный 0,011 0,013 0,015
4. Доска с обрешеткой 0,012 0,015 0,018
5. обложен рубероидом 0,010 0,014 0,017
г. Бетон
1. Обработка шпателем 0,011 0,013 0.015
2. Плавающая отделка 0,013 0,015 0,016
3. готовый, дно гравийное 0,015 0,017 0,020
4. незавершенный 0,014 0,017 0,020
5. гунит хорошего сечения 0,016 0,019 0,023
6. гунит, волнистый профиль 0.018 0,022 0,025
7. на хорошей выкопанной скале 0,017 0,020
8. на неровной выемке 0,022 0,027
г. Бетонное нижнее покрытие со сторонами:
1. облицованный камень в растворе 0,015 0,017 0,020
2. случайный камень в ступке 0.017 0,020 0,024
3. Кладка из цементного камня, оштукатуренная 0,016 0,020 0,024
4. Кладка из цементно-щебня 0,020 0,025 0,030
5. сухой щебень или каменная наброска 0,020 0,030 0,035
эл. Дно гравийное со сторонами:
1.гнутый бетон 0,017 0,020 0,025
2. произвольный каменный раствор 0,020 0,023 0,026
3. щебень или каменная наброска сухой 0,023 0,033 0,036
ф. Кирпич
1. глазурованный 0,011 0,013 0,015
2. в цементном растворе 0.012 0,015 0,018
г. Кладка
1. щебень 0,017 0,025 0,030
2. щебень сухой 0,023 0,032 0,035
ч. Одетый тесаный камень / для мощения 0,013 0,015 0,017
и. Асфальт
1. гладкий 0.013 0,013
2. грубая 0,016 0,016
Дж. Вегетарианская подкладка 0,030 0,500
Тип канала и описание
Минимум Обычный Максимум
1. Латунь, гладкая: 0,009 0,010 0,013
2. Сталь:
Запорная планка и сварная 0.010 0,012 0,014
Заклепка и спираль 0,013 0,016 0,017
3. Чугун:
С покрытием 0,010 0,013 0,014
без покрытия 0,011 0,014 0,016
4. Кованое железо:
Черный 0,012 0.014 0,015
Оцинкованный 0,013 0,016 0,017
5. Гофрированный металл:
Дренаж 0,017 0,019 0,021
Ливневой дренаж 0,021 0,024 0,030
6. Цемент:
Чистая поверхность 0,010 0.011 0,013
Миномет 0,011 0,013 0,015
7. Бетон:
Водопровод, прямой и без мусора 0,010 0,011 0,013
Водовыпускной канал с изгибами, соединениями и мусором 0,011 0,013 0,014
Завершено 0,011 0.012 0,014
Канализация с люками, входом и т. Д. Прямая 0,013 0,015 0,017
Необработанная, стальная форма 0,012 0,013 0,014
Необработанная, гладкая форма древесины 0,012 0,014 0,016
Необработанная, грубая форма древесины 0,015 0,017 0. 020
8. Дерево:
Посох 0,010 0,012 0,014
Ламинированная, обработанная 0,015 0,017 0,020
9. Глина:
Общая дренажная плитка 0,011 0,013 0,017
Остеклованная канализация 0,011 0,014 0.017
Остеклованная канализация с люками, входом и т. Д. 0,013 0,015 0,017
Остеклованный дренаж с открытым швом 0,014 0,016 0,018
10. Кирпичная кладка:
Застекленная 0,011 0,013 0,015
Футеровка цементным раствором 0,012 0.015 0,017
Канализация канализационная, покрытая шламом
с отводами и соединениями		 0,012 0,013 0,016
Асфальтированная обратка, канализация, гладкое дно 0,016 0,019 0,020
Каменная кладка из щебня, цементная 0,018 0,025 0,030

Балки перекрытия: виды и расчет

Как построить малоэтажный дом и сэкономить на материалах и затратах? Выбирайте балки при строительстве. Обычно они дешевле, а их доставка и установка не составит большого труда. Балки перекрытия выполняют довольно много функций.Прежде всего, они выступают диафрагмой жесткости в горизонтальном сечении дома, обеспечивая тем самым его прочность и устойчивость.

Балки деревянные внахлест

На сегодняшний день они чрезвычайно популярны в обычном домостроении и используются для возведения деревянных и каркасных построек. Но есть только одно большое «но»: их длина ограничена, таким образом, межэтажное расстояние не может превышать 5 м, для мансарды — 6 м. Обычно балки делают из хвойных и лиственных пород деревьев. Конструкция пола — это не что иное, как непосредственно балки, рулон, утеплитель и пол.

Цокольные и цокольные конструкции

Основное требование к такому перекрытию — хорошая прочность. Поскольку в этом случае балки будут служить основой перекрытия, они, соответственно, должны выдерживать большую нагрузку.

Если под первым этажом находится гараж или огромный подвал, то деревянный настил лучше строить не на деревянных, а на металлических перекладинах. Это связано с тем, что балки перекрытия из дерева гниют и не всегда способны выдержать большую нагрузку.Также есть возможность уменьшить расстояние между балками.

Мансардный этаж

Принцип устройства мансарды Перекрытие может быть самостоятельным или служить продолжением самой кровли, т.е. быть составной частью стропильной системы. Более рациональный первый вариант, так как он ремонтопригоден. К тому же именно он обеспечивает лучшую звукоизоляцию. Для этого подбираются и укладываются балки с учетом определенных требований. В первую очередь, все балки мансардного этажа должны быть только из высушенного дерева, лучше всего хвойного (сосна, ель, лиственница).

Для того, чтобы они не гнулись, их укладывают друг на друга на расстоянии 1 метра и даже ближе. Самой прочной на изгиб является балка мансардного этажа, у которой соотношение сторон секции 7: 5.

Промежуточный этаж

Конструктивная особенность — эффект «два в одном»: с одной стороны , балки перекрытия отстают от пола, и в то же время, с другой стороны, являются опорой для потолка. Как правило, пространство между ними заполняется специальными тепло- и звукоизоляционными материалами с необходимым использованием пароизоляция.дно отделывается гипсокартоном, а доска пола стягивается сверху.

Балки внахлест из дерева бывают нескольких видов, каждый из которых имеет свои достоинства.

Сплошные балки из дерева

Для их изготовления используется массив дерева исключительно твердых пород. На сегодняшний день межэтажные перекрытия по этим балкам выполняются с помощью цельного дерева только с небольшой длиной пролета (до 5 метров).

Клееный брус деревянный

Такие балки потолка из дерева не имеют размерных ограничений, так как предусмотренная технология производства позволяет изготавливать их достаточно большой длины.

В связи с повышенной прочностью клееный брус применяется в тех случаях, когда необходимо выдержать большую нагрузку на перекрытие.

Плюсы клееного бруса:

• хорошая прочность;
• вероятность перекрытия больших пролетов;
• простота установки;
• легкий вес;
• Длительный срок службы;
• не имеет деформации;
• хорошая пожарная безопасность.

Наибольшая длина предоставленной балки 20 метров.

Поскольку такие балки внахлест имеют гладкую поверхность, их часто снизу не пришивают, а остаются, таким образом, открытыми, организуя в комнате достаточно модный дизайн интерьера.

Сечение деревянных балок

Как показала практика, сечение таких балок довольно существенно влияет на способность выдерживать нагрузку. Из-за этого необходимо провести расчет сечения этого материала.

Балки, перекрывающие дом, могут иметь прямоугольное, квадратное или круглое сечение.

В качестве бревна в деревянных домах можно использовать бревно в дизайнерских целях.

Предполагаем деревянный пол

Расстояние между деревянными балками определяется по:

  • Во-первых, вероятные нагрузки.

Нагрузка, как правило, может быть постоянной: масса перекрытия, масса перегородок между помещениями или вес стропильной системы. И плюс к этому — переменная: она сделана равной 150 кг / м кв. (согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К так называемым переменным нагрузкам можно отнести много мебели, всевозможного оборудования, всего того, что есть в домах людей.

Так как учесть все возможные нагрузки сложно, необходимо планировать перекрытие с запасом крепости.Профессионалы советуют добавлять 30-40 процентов.

  • Во-вторых, жесткость или стандартная величина прогиба.

Для любого типа материала ГОСТ определяет свои пределы жесткости. Тем не менее, формула расчета та же: сравнение абсолютной величины прогиба с величиной балки.

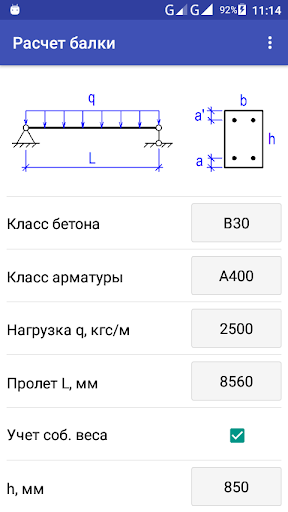

Расчет балок перекрытия

Процесс расчета перекрытий деревянных балок достаточно трудоемкий. Помимо того, что нужно правильно выбрать расстояние между ними, также необходимо правильно определить само сечение.Для этих целей рассчитайте величину прогиба при определенной нагрузке для данного сечения. Если этот показатель превышает допустимую норму, то балку перекрытия берут с большим сечением.

Как правило, расчет деревянных балок проводится по формуле. Однако вы можете использовать специально созданный калькулятор для расчета предоставленных материалов перекрытия. Позволяет принять во внимание расчетные модули ENERCALC согласно

Ядром Библиотеки проектирования конструкций ENERCALC являются ее расчетные модули.Начиная с 1983 года, когда была выпущена библиотека проектирования конструкций в виде набора шаблонов электронных таблиц, наши модули разработаны как интерактивные программы в стиле «заполнять пробелы». Просто введите значение, и результат анализа или дизайна мгновенно появится для вашего обзора.

Все модули в текущей доступной сборке соответствуют:

IBC 2018/2015/2012/2009/2006
CBC 2019/2016/2013/2010/2007
ASCE 7-16 / 7-10 / 7-05
ACI 318-14 / 11/08/05
ACI 530-13 / 11/08/05
TMS 402-16
AISC 360-16 / 360-10 / 360-05
NDS 2018/2015/2012/2005

Список расчетных модулей — это постоянно расширяющийся набор расчетов конструкций, обеспечивающих анализ и проектирование элементов здания.По мере поступления запросов от наших пользователей мы разрабатываем дополнительные модули… ..и используем проверенные сталь, бетон, дерево, анализ методом конечных элементов и другие разработанные нами инженерные «решатели».

В настоящее время включены модули:
Щелкните имя модуля, чтобы просмотреть список функций для конкретного модуля

Многослойная простая балка

  • Анализирует и проектирует до 12 различных несоставных балок в одном элементе расчета
  • Разрешает использование деревянных, стальных и бетонных балок
  • Позволяет моделировать консоли с одного или обоих концов
  • Включает базы данных полных деревянных и стальных профилей
  • Допускает фиксированные или закрепленные условия опоры
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки по всей длине, однородные нагрузки с частичной длиной и трапециевидные нагрузки.
  • Включает опцию для выполнения автоматического несбалансированного размещения динамической нагрузки (загрузка с пропуском)
  • Включает методологию проектирования ASD или LRFD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Стальная балка

  • Анализирует и проектирует отдельные несоставные стальные балки
  • Допускает многопролетные неразрезные балки
  • Позволяет моделировать консоли с одного или обоих концов
  • Допускает фиксированные или закрепленные условия опоры
  • Включает базу данных полнокатаного стального профиля
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки по всей длине, однородные нагрузки с частичной длиной и трапециевидные нагрузки.
  • Включает опцию для выполнения автоматического несбалансированного размещения динамической нагрузки (загрузка с пропуском)
  • Включает методологию проектирования ASD или LRFD
  • Учитывает указанные пользователем допустимые соотношения для полного прогиба нагрузки и прогиба под нагрузкой
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра. Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Балка из композитной стали

  • Анализирует и проектирует отдельные композитные стальные балки
  • Включает базу данных полнокатаных стальных профилей и базу данных металлических настилов пола
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки по всей длине, однородные нагрузки с частичной длиной и трапециевидные нагрузки.
  • Позволяет пользователю указать время приложения отдельных нагрузок по отношению к бетону, достигающему 75% проектной прочности.
  • Включает методологию проектирования ASD или LRFD
  • Учитывает указанные пользователем допустимые соотношения для полного прогиба нагрузки и прогиба под нагрузкой
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Стальная балка с крутильными нагрузками

  • Анализирует и проектирует отдельные несоставные стальные балки
  • Допускает фиксированные или закрепленные условия опоры
  • Включает базу данных полнокатаного стального профиля
  • Включает точечные нагрузки, равномерные нагрузки по всей длине, равномерные нагрузки по частичной длине и трапецеидальные нагрузки с заданным эксцентриситетом.
  • Включает сосредоточенные моменты, вызывающие изгиб или кручение
  • Включает методологию проектирования ASD или LRFD
  • Учитывает указанные пользователем допустимые соотношения для полного прогиба нагрузки и прогиба под нагрузкой
  • Предлагает удобные формы заполнения пробелов и мгновенный пересчет для облегчения оценки сценария «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Деревянная балка

  • Анализирует и проектирует отдельные пиломатериалы, клееный брус и промышленные деревянные балки
  • Позволяет создавать многопролетные неразрезные балки, моделировать консоли с одного или обоих концов
  • Допускает фиксированные или закрепленные условия опоры
  • Включает базы данных пиломатериалов и клееной древесины, а также постоянно растущий список баз данных по промышленным изделиям из древесины
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки по всей длине, однородные нагрузки с частичной длиной и трапециевидные нагрузки.
  • Включает опцию для выполнения автоматического несбалансированного размещения динамической нагрузки (загрузка с пропуском)
  • Включает методологию проектирования ASD или LRFD
  • Учитывает указанные пользователем допустимые коэффициенты прогиба при полной и временной нагрузке
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Бетонная балка

  • Анализирует и проектирует отдельные железобетонные балки
  • Допускает многопролетные неразрезные балки
  • Позволяет моделировать консоли с одного или обоих концов
  • Допускает фиксированные или закрепленные опоры, позволяет использовать до шести групп арматурных стержней на пролёт
  • Возможность анализа и проектирования прямоугольных, тройников, H и трапециевидных профилей
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки полной и частичной длины и трапециевидные нагрузки.
  • Включает опцию для выполнения автоматического несбалансированного размещения динамической нагрузки (загрузка с пропуском)
  • Учитывает указанные пользователем допустимые соотношения для полного прогиба нагрузки и прогиба под нагрузкой
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Балка для кладки

  • Анализирует и проектирует отдельные однопролетные перемычки кладки
  • Допускает фиксированные или закрепленные условия опоры
  • Возможность анализа и проектирования прямоугольных армированных профилей
  • Включает точечные нагрузки и равномерно распределенные нагрузки
  • Включает в себя методологию проектирования ASD или SD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

Общий анализ пучка

  • Обеспечивает возможность анализа (без функции проверки конструкции или кода) для отдельной балки с заданными свойствами сечения
  • Допускает многопролетные неразрезные балки
  • Позволяет моделировать консоли с одного или обоих концов
  • Допускает фиксированные или закрепленные условия опоры
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки по всей длине, однородные нагрузки с частичной длиной и трапециевидные нагрузки.
  • Включает опцию для выполнения автоматического несбалансированного размещения динамической нагрузки (загрузка с пропуском)
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Стальная колонна

  • Анализирует и проектирует отдельные стальные колонны
  • Допускает многоэтажные сплошные колонны
  • Позволяет определять гибкость различными способами, включая использование встроенных диаграмм выравнивания без раскачивания.
  • Допускает различные условия опоры сверху и снизу
  • Включает базу данных полнокатаного стального профиля
  • Учитывает комбинированную осевую нагрузку и двухосный изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть точечными, сосредоточенными моментами, равномерными нагрузками по всей длине и равномерными нагрузками по неполной длине, создающими изгиб относительно любой оси
  • Включает методологию проектирования ASD или LRFD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Деревянная колонна

  • Анализирует и проектирует отдельные деревянные колонны
  • Допускает многоэтажные сплошные колонны
  • Позволяет определять стройность различными способами
  • Допускает различные условия опоры сверху и снизу
  • Включает полную базу данных по напряжению древесины с профилями пиломатериалов, клееными элементами и растущим числом деревянных изделий собственного производства
  • Учитывает комбинированную осевую нагрузку и двухосный изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть точечными, сосредоточенными моментами, равномерными нагрузками по всей длине и равномерными нагрузками по неполной длине, создающими изгиб относительно любой оси
  • Включает методологию проектирования ASD или LRFD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Бетонная колонна

  • Анализирует и проектирует отдельные бетонные колонны
  • Допускает многоэтажные сплошные колонны
  • Позволяет определять гибкость различными способами, включая использование встроенных диаграмм выравнивания без раскачивания.
  • Допускает различные условия опоры сверху и снизу
  • Включает двенадцать параметрически определенных форм бетонных сечений с определяемыми пользователем наборами арматуры
  • Учитывает комбинированную осевую нагрузку и двухосный изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть точечными, сосредоточенными моментами, равномерными нагрузками по всей длине и равномерными нагрузками по неполной длине, создающими изгиб относительно любой оси
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Каменная колонна

  • Анализирует и проектирует отдельные колонны кладки
  • Допускает многоэтажные сплошные колонны
  • Позволяет определять стройность различными способами
  • Допускает различные условия опоры сверху и снизу
  • Учитывает квадратное или прямоугольное сечение с определяемыми пользователем наборами арматуры
  • Учитывает комбинированную осевую нагрузку и одноосный изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть точечными, сосредоточенными моментами, равномерными нагрузками по всей длине и равномерными нагрузками по неполной длине, создающими изгиб вокруг оси X-X
  • Включает методологию расчета допустимого напряжения или расчета на прочность
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Бетонная тонкая стена

  • Анализирует и проектирует отдельные бетонные стены
  • Анализ включает отклонения P-Delta
  • Допускает одноэтажные или двухэтажные стены с парапетом или без него
  • Допускает различные условия опоры сверху и снизу
  • Включает раскрывает с различными вариантами армирования
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть сосредоточенными нагрузками, распределенными нагрузками или нагрузками равномерного давления от ветра или сейсмических воздействий
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Тонкая стена для каменной кладки

  • Анализирует и проектирует отдельные кирпичные стены
  • Анализ включает отклонения P-Delta
  • Допускает одноэтажные или двухэтажные стены с парапетом или без него
  • Допускает различные условия опоры сверху и снизу
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Осевые нагрузки могут быть указаны с эксцентриситетом или без него
  • Боковые нагрузки могут быть сосредоточенными нагрузками, распределенными нагрузками или нагрузками равномерного давления от ветра или сейсмических воздействий
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Бетонная стена с сдвигом

  • Анализирует и проектирует отдельные бетонные стены сдвига
  • Допускает сплошные стены и стены с отступами
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Вертикальные и боковые нагрузки могут быть указаны как точечные или равномерно распределенные нагрузки
  • Предлагает возможность проектирования стенного фундамента
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Стена со сдвигом по камню

  • Анализирует и проектирует отдельные стены из кирпичной кладки
  • Допускает сплошные стены и стены с отступами
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Учитывает сопротивление от арматуры связующей балки и / или армирования горизонтальных швов.
  • Вертикальные и боковые нагрузки могут быть указаны как точечные или равномерно распределенные нагрузки
  • Предлагает возможность проектирования стенного фундамента
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Стена с ножницами для дерева

  • Анализирует и проектирует отдельные деревянные стены, работающие на сдвиг, с помощью метода отдельных стеновых секций в полную высоту, применяя метод сдвига
  • Допускает сплошные стены или стены с проемами
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Вертикальные и боковые нагрузки могут быть указаны как точечные или равномерно распределенные нагрузки
  • Сообщает о результатах проектирования оболочки, крепления оболочки и конструкции пояса
  • Предлагает возможность проектирования стенного фундамента
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Консольная подпорная стена

  • Анализирует и проектирует отдельные консольные подпорные стены
  • Позволяет определять несколько секций ствола из бетона или кирпичной кладки различной толщины
  • Предлагает выбор метода бокового давления (E.F.P., Ренкин или Кулон)
  • Учитывает комбинированную осевую нагрузку и изгиб
  • Позволяет определять широкий спектр нагрузок, включая ветровую нагрузку на обнаженный шток над почвой, дополнительные нагрузки на носок и пятку, вертикальную нагрузку, приложенную к верхней части штанги, боковую нагрузку на шток и влияние нагрузок на прилегающую опору.
  • Предоставляет пользователю контроль над тем, какие компоненты сил сопротивления следует учитывать.
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Общие вопросы

  • Анализирует и проектирует отдельные опоры для одноосного или истинного двухосного момента
  • Включает указанные пользователем факторы безопасности при скольжении и опрокидывании
  • Предлагает возможность автоматического увеличения допустимого давления на грунт в зависимости от заданной пользователем ширины и / или глубины основания ниже контрольной отметки
  • Разрешает приложение вертикальных нагрузок, нагрузок от перекрывающих пород, сдвигов и моментов
  • Позволяет определять эксцентриситет для вертикальных нагрузок
  • Обеспечивает возможность автоматического расчета размеров и толщины плана фундамента
  • Предлагает возможность ввода заданного пользователем допустимого коэффициента увеличения напряжения для давления на грунт.
  • Пользовательская арматура
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Стеновая опора

  • Анализирует и проектирует отдельные опоры стен
  • Включает указанные пользователем факторы безопасности при скольжении и опрокидывании
  • Предлагает возможность автоматического увеличения допустимого давления на грунт в зависимости от заданной пользователем ширины и / или глубины основания ниже контрольной отметки
  • Разрешает приложение вертикальных нагрузок, нагрузок от перекрывающих пород, сдвигов и моментов
  • Обеспечивает возможность автоматического расчета ширины и толщины фундамента
  • Предлагает возможность ввода заданного пользователем допустимого коэффициента увеличения напряжения для давления на грунт.
  • Пользовательская арматура
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Комбинированные опоры

  • Анализирует и проектирует комбинированные опоры, подверженные нагрузкам от двух колонн
  • Включает указанные пользователем факторы безопасности при скольжении и опрокидывании
  • Предлагает возможность автоматического увеличения допустимого давления на грунт в зависимости от заданной пользователем ширины и / или глубины основания ниже контрольной отметки
  • Разрешает приложение вертикальных нагрузок, нагрузок от перекрывающих пород, сдвигов и моментов
  • Предлагает возможность ввода заданного пользователем допустимого коэффициента увеличения напряжения для давления на грунт.
  • Пользовательская арматура
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Точечная нагрузка на плиту

  • Оценивает неармированную плиту с опорой на грунт, подверженную нагрузкам прямоугольных пятен
  • Включает указанный пользователем коэффициент безопасности
  • Допускает приложение вертикальных нагрузок
  • Включает методологию проектирования ASD или LRFD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Двухмерный анализ кадров

  • Обеспечивает возможность общего 2D анализа кадров
  • Включает проверку напряжений на основе методологии проектирования ASD или LRFD
    • Мастер
  • Frame Wizard предлагает возможность быстрого параметрического определения геометрии для многих типичных конфигураций ферм и рам
  • Имеет произвольное определение координат суставов и углов падения стержней
  • Функция создания соединений облегчает автоматическое создание соединений и элементов для повторяющейся геометрии
  • Позволяет прикладывать нагрузки к соединениям и элементам
  • Предлагает вариант фиксированных или свободных граничных условий
  • Включает базы данных полных деревянных и стальных профилей
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Анализ жестких диафрагм на кручение

  • Анализирует жесткую диафрагму для определения распределения нагрузок на сопротивляющиеся элементы
  • Включает в себя указанное пользователем усилие на мембране и две опции для указания дополнительной ортогональной силы
  • Учитывает указанную пользователем точку приложения силы диафрагмы
  • Автоматически учитывает случайное скручивание из-за минимального эксцентриситета в соответствии с требованиями ASCE 7
  • Создает точку приложения нагрузки в указанном пользователем количестве местоположений вокруг эллипса, определяемого эксцентриситетами по двум осям диафрагмы
  • Применяет векторную сумму основных и ортогональных компонентов силы в указанном пользователем количестве направлений в каждой точке приложения нагрузки или изменяет нагрузку по эллиптической схеме между двумя указанными величинами, которые возникают под углом 90 градусов друг к другу
  • Удобные инструменты ввода упрощают ввод данных для до 160 элементов сопротивления стен, балок или общих элементов сопротивления заданной жесткости
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Калькулятор общей площади

  • Анализирует определенный пользователем раздел и сообщает свойства раздела
  • Включает базу данных полнокатаного стального профиля
  • Позволяет определять прямоугольные и круглые формы и включать их в раздел
  • Включает восемь параметрически определенных пользовательских форм
  • Рисует сечение и сообщает площадь, моменты инерции, радиусы инерции, модули упругого и пластического сечения, c.г. расположение и размеры от c.g. до крайних краев
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Стойка в грунте

  • Анализирует основание опоры, внедренное в почву, и возвращает минимальную требуемую глубину заделки или результирующее давление на основе заданной пользователем глубины заделки
  • Оценивает круглые или квадратные столбы
  • Позволяет рассмотреть возможность удержания на поверхности земли
  • Предлагает два варианта ограничения максимально допустимого бокового давления в подшипнике
  • Разрешает приложение боковых сосредоточенных нагрузок, поперечных распределенных нагрузок, приложенных моментов и вертикальных нагрузок
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Анализ свайных групп

  • Анализирует группу свай на предмет приложенных нагрузок и возвращает максимальные и минимальные усилия свай
  • Для групп свай до двенадцати свай
  • Все местоположения свай определяются пользователем, что позволяет оценивать группы свай в местах их забивки
  • Позволяет прикладывать вертикальные нагрузки до трех разных мест на свайной заглушке
  • Распределение силы основано на предположении, что заглушка сваи жесткая и что все сваи имеют одинаковую вертикальную жесткость
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Разработка стержня

  • Вычисляет длину прямой развертки, длину развертки с крючком и длину соединения внахлест.
  • Позволяет определить до 15 индивидуально идентифицируемых условий проявки / соединения для каждого элемента расчета
  • Выполняет расчеты согласно ACI 318-14 / 11/08/05
  • Удобные выпадающие списки и простые флажки собирают все необходимые данные
  • Сообщает развернутую длину прямой и отогнутой стержней при растяжении и сжатии
  • Сообщает о длине стыка для стыков класса A, класса B и компрессионных стыков
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки и подробные сведения на экране и в распечатке результатов

Деревянная книга

  • Анализирует и проектирует деревянную бухгалтерскую книгу, соединенную с деревянной или бетонной опорой стальными болтами с заданным пользователем интервалом
  • Включает полную базу данных напряжений древесины
  • Позволяет прикладывать нагрузки в виде равномерно распределенных вертикальных нагрузок, повторяющихся сосредоточенных вертикальных нагрузок с одинаковым интервалом и горизонтально ориентированных поперечных нагрузок.
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Включает богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.

Стальная опорная плита

  • Анализирует и проектирует отдельные стальные опорные плиты
  • Включает базу данных полнокатаных стальных профилей для выбора колонн
  • Включает в себя осевые нагрузки, поперечные нагрузки, параллельные стенке колонны с широким фланцем, и моменты относительно сильной оси колонны.
  • Предлагает два варианта определения предполагаемой площади подшипника
  • Включает методологию проектирования ASD или LRFD
  • Обеспечивает гибкий метод определения местоположения и силы анкерных болтов
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Анализ групп стальных болтов

  • Анализирует заданный пользователем набор болтов и возвращает общую силу сдвига, приложенную к каждому болту в группе
  • Обеспечивает полную гибкость в отношении расположения центра силы и ориентации силы
  • Включает методологию проектирования ASD или LRFD
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов

Балка на упругом основании

  • Анализирует и проектирует отдельные железобетонные балки, опирающиеся на грунт
  • Позволяет использовать до шести групп арматурных стержней на пролёт
  • Возможность анализа и проектирования прямоугольных, тройников, H и трапециевидных профилей
  • Включает точечные нагрузки, сосредоточенные моменты, однородные нагрузки полной и частичной длины и трапециевидные нагрузки.
  • Учитывает заданное пользователем допустимое давление на грунт
  • Предлагает удобство форм с заполнением пробелов и мгновенный пересчет для облегчения оценки сценариев «что, если».
  • Предоставляет высокоэффективные сводки результатов, а также подробные сведения на экране и в распечатке результатов
  • Предоставляет эскизную графику для проверки размеров и размещения нагрузки, включая богатую трехмерную графику, которая поддерживает масштабирование, панорамирование и множество настраиваемых параметров просмотра.Пример 3D-изображения показан ниже.
  • Предоставляет диаграммы сдвига, момента и прогиба для всех загружений

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
