При проектировании систем транспортировки жидкости особое внимание следует уделять защите насоса от работы всухую. Решить эту проблему можно разными способами. В одних случаях нужно установить дополнительные датчики, в других — электроприборы.

Что такое пробный запуск?

«Сухой ход» — режим работы насоса, при котором через насос не перекачивается жидкость (чаще всего вода).Это может произойти, если в резервуаре закончилась вода, резервуар протекает, вся вода откачивается из колодца и т. Д. «Сухой ход» очень опасен для насоса, так как жидкость выполняет ряд полезных функций для насоса. один из них — охлаждение. В «сухом» режиме насос может перегреться и выйти из строя.

Чтобы не выйти из строя дорогой насос, необходимо предусмотреть защиту от такого явления, как «сухой ход».

Все способы защиты условно можно разделить на две группы.

1 Защита от «сухого хода» путем контроля физических параметров жидкости в трубопроводе:

• контроль уровня воды;
• контроль давления в трубопроводе;
• Контроль расхода воды в трубопроводе.

Суть всех этих методов в том, что датчики фиксируют снижение уровня, падение давления, уменьшение расхода и выдают сигнал на отключение питания на насос.

Недостаток: требуют установки датчиков на трубопроводе (в резервуаре).

Преимущество: высокая надежность защиты.

2 Защита от «сухого хода» путем контроля электрических параметров сети насоса.

При «сухом ходе» происходит изменение электрических параметров насоса. Контролируя необходимые параметры, можно защититься от «сухого хода».

Электродвигатель, приводящий в действие насос, может рассматриваться сам по себе как датчик «сухого хода».

В нормальном режиме коэффициент мощности (cos) насоса равен 0.7-0,8, но когда происходит «сухой ход», cos падает до 0,3-0,4. Таким образом, для контроля «сухого хода» можно использовать реле контроля коэффициента мощности. Например, G2CU400V10AL10 производства австрийской компании TELE.

Реле управления коэффициентом мощности анализирует напряжение и ток, потребляемые электродвигателем, и на основе этой информации рассчитывает коэффициент мощности (cos). Вход измерения тока предназначен для измерения постоянного тока до 10А, поэтому, если номинальный ток двигателя больше 10А, то реле G2CU400V10AL10 необходимо подключить через трансформатор тока.

Подробнее о режимах работы и схемах подключения реле контроля коэффициента мощности G2CU400V10AL10 см. В технической документации, доступной по ссылке ниже:

Вот что производитель таких реле ответил на некоторые мои вопросы:

Косинус fi падает мгновенно при отсутствии воды, но реле выключит насос по истечении установленного вами времени: выставить секунду — выключить через секунду, поставить 30 секунд — выключить через 30 секунд.

Вчера пошел на производство, там была помпа с двигателем 7,5 кВт, выставил уставку 0,7 — помпа отработала с водой, сделала сухой ход … при уставке 0,7 реле зафиксировало сухой ход.

Реле устанавливается в силовой щит и не требует дополнительных датчиков.

Используя реле контроля коэффициента мощности, можно получить неплохую защиту от «сухого хода».

В одном проекте я использовал реле тока для защиты насоса. Насколько надежна эта защита, мне судить сложно, вопросов не задавали, видимо все работает.Суть этого метода защиты от «сухого хода» состоит в том, что сухой ток также изменяется при использовании тока. На реле тока установите желаемый диапазон тока и, таким образом, выключите насос, когда ток выйдет за установленные пределы.

Сухой ход насоса (работа без воды) — одна из наиболее частых причин выхода из строя. Кроме того, на такую ​​неисправность не распространяется гарантия производителя. То есть сервисная служба откажет в гарантийном ремонте, если при осмотре будут обнаружены признаки длительной работы устройства в нерабочем состоянии.Во избежание подобных проблем в системе автономного водоснабжения должна быть предусмотрена защита от сухого хода колодезного насоса, который отключает подачу электроэнергии в случае недостатка воды в колодце.

В современных устройствах в качестве материала рабочих элементов чаще всего используется износостойкий пластик. Его преимущество — высокая прочность и относительно невысокая цена. Этот материал хорошо выполняет свою работу при соблюдении эксплуатационных требований. Одним из таких условий является постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, т.е.е. вода.

При отсутствии охлаждающей жидкости пластиковые детали перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самыми печальными: от снижения производительности до заклинивания вала и сгоревшего двигателя.

Важно знать! В паспорте на оборудование любой производитель подчеркивает, что сухой ход — недопустимый режим работы скважинного насоса.

Деформация деталей хорошо видна при разборке устройства, поэтому скрыть причину поломки от сервиса не получится.В этом случае гарантия на оборудование не действует.

Защита от сухого хода: принцип работы

Основная задача защиты забойного насоса от сухого хода — заблокировать работу устройства в случае низкого уровня или полного отсутствия воды в скважине. Наиболее распространенными средствами такой защиты являются: поплавковый выключатель

• ;
• реле давления;
• датчик уровня.

Поплавковый выключатель

Принцип работы такого устройства довольно прост.Контакты поплавкового выключателя (поплавка) подключены к обрыву цепи питания двигателя. Сам поплавок следит за уровнем воды в колодце или колодце. Когда вода опускается ниже нормы, контакты размыкаются, тем самым прекращая подачу напряжения на электронасос. Правильный уровень срабатывания определяется местом установки поплавка. Очень важно, чтобы на момент отключения электроэнергии корпус устройства все еще находился в воде.

Реле давления

При нормальной работе скважины давление в автономной системе водоснабжения не может опускаться ниже 1 бара.Для управления этим параметром используется реле давления (датчик), контакты которого размыкают цепь электродвигателя. Обычно порог датчика устанавливается в пределах 0,4-0,6 бар.

Датчик давления — реле протока. В этом случае контроль осуществляется за расходом воды в системе. Как только расход падает ниже установленного значения, насос прекращает работу. Такие устройства обычно используются в автоматизированной системе водоснабжения.

Канальный контроль на водопроводе

Реле уровня

Как и в случае поплавкового выключателя, принцип действия этого устройства основан на контроле уровня воды в колодце, с той лишь разницей, что такой реле — более технологичное и сложное устройство.Один или несколько датчиков опускаются в воду на контрольную глубину. Как только уровень опускается ниже нормы и возникает опасность холостого хода, сигнал с датчика поступает в электронное устройство, которое дает команду на выключение электронасоса. Этот метод контроля очень надежен, хотя и более дорогостоящий по сравнению с другими видами защиты.

Система водоснабжения на базе электронного датчика уровня

Какой тип защиты выбрать для насоса

Выбор типа защиты насоса от сухого хода зависит от размера колодца, типа откачки комплектация и финансовые возможности владельцев.Самый простой и дешевый способ защитить устройство от холостого хода — это поплавковый выключатель. Однако у него есть один существенный недостаток. Поплавок нельзя использовать в колодцах малого диаметра. Он просто не сможет выполнять свою функцию в узком водопроводе. Хотя для колодцев этот вариант, пожалуй, будет оптимальным.

Для погружного оборудования наиболее подходящим инструментом является реле уровня. За такое устройство придется заплатить больше, но вы будете уверены, что помпа надежно защищена от понижения уровня воды в колодце.Но такая защита не очень подходит для насосных станций, так как шланг в водопроводе может забиться и вода не попадет в устройство, хотя уровень в колодце будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.

Важно! Без контроля сухого хода насос просто не понимает, что его нужно отключать, когда колодец пустой. Поэтому лучше не допустить его поломки, чем покупать новое устройство.

Если у вас возникли трудности с выбором оптимальной защиты колодезного насоса от сухого хода, вы всегда можете проконсультироваться со специалистами, которые помогут подобрать наиболее подходящий вариант для вашей системы водоснабжения.

Видео: как защитить насос от работы всухую

Для начала пройдемся по теории, ответим на вопрос: «Зачем нужно реле защиты от сухого хода для скважинного насоса?», А потом рассмотрим, как оно работает и как это реле подключается.

Сухой ход насоса — это состояние, при котором насос работает на холостом ходу без воды. В таком состоянии насос быстро перегревается и может выйти из строя в считанные минуты. Для обеспечения безопасной работы насоса было изобретено реле защиты от сухого хода.

Давайте кратко рассмотрим, к чему может привести сухой ход насоса:

1. При неправильном выборе мощности насоса — например, выбран насос с большой производительностью, который откачивает всю воду из колодца.
2. Когда уровень воды в колодце естественным образом падает.
3. Утечка в водопроводной трубе.

Принцип работы реле сухого хода

Теперь посмотрим, как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительную кнопку, группу нормально разомкнутых контактов для отключения насоса и две пружины для регулирования давления отключения.

Когда вода исчезает в водопроводе, в водопроводе резко падает давление. В этот момент реле под действием пружины размыкает контактную группу, которая в свою очередь перекрывает подачу электрического тока к насосу.

Снова включите реле, нажав кнопку безопасности. Контакты замыкаются, тем самым собирая цепь включения насоса, создающую в системе необходимое давление в пределах 1 — 1,5 атмосферы.При этом давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Реле регулировки

На заводе реле сухого хода настроено на давление 0,5 — 0,8 атм. При этом давлении контакты размыкаются и выключают насос.

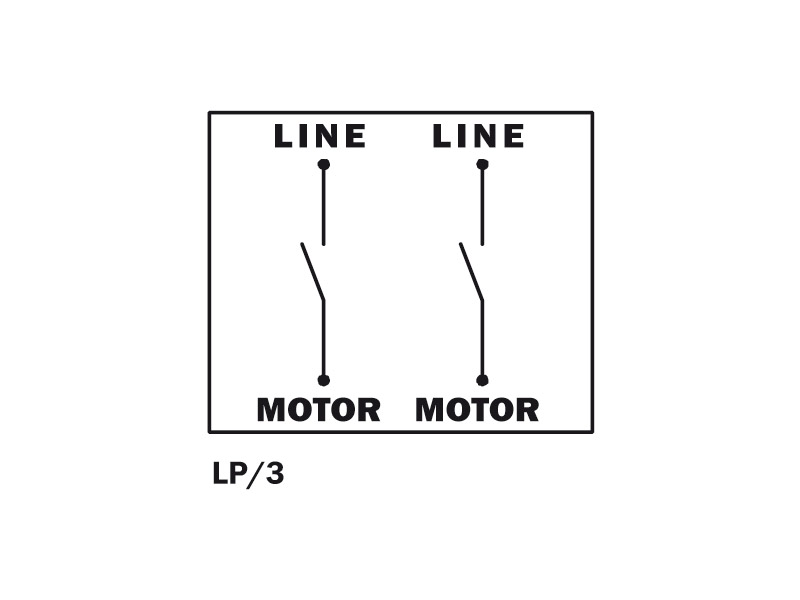

Рассмотрим процесс регулировки давления отключения на примере реле LP / 3. Для этого нужно проделать ряд операций:

1. Отключить питание насоса.
2. Открыть защитную крышку реле.
3. Оберните гайку по часовой стрелке на маленькой пружине, увеличивая тем самым давление первоначального зацепления.
4. На большой пружине, зажимая гайку по часовой стрелке, мы увеличим давление, чтобы выключить насос.
5. После настройки реле нам необходимо определить давление отключения: для этого необходимо провести анализ воды в системе, например открыть кран в раковине, так как водопровод пуст, давление воды будет снижаться. С помощью манометра отследите, при каком давлении размыкаются контакты реле.Должен произойти щелчок, и предохранительная кнопка выйдет из корпуса.

Такими простыми манипуляциями мы можем установить необходимое нам давление отключения.

Как подключить реле сухого хода

Реле защиты от сухого хода монтируется в системе водоснабжения через так называемую пятиклемму, это штуцер с пятью соединительными выводами:

1. Водоснабжение в систему
2. Выход к аккумулятору
3. Выход манометра
4. Выход для подключения реле сухого хода
5. Выход воды в систему.

Это хорошо видно на следующем рисунке:

Частая причина выхода из строя погружного и наземного насосного оборудования — простой. Вне зависимости от материала изготовления при отсутствии воды в агрегате детали деформируются, двигатель перегревается.

Поломка из-за сухого хода не устраняется в связи с гарантийным сроком, так как в паспорте к насосу всегда указывается недопустимость холостого хода. Ремонт таких корпусов влечет за собой дополнительные финансовые затраты.

1 Что такое сухой ход?

Сухой ход — это процесс работы разгрузочного оборудования при отсутствии или недостаточном потоке воды, которая служит смазочным и охлаждающим материалом для деталей.

При отсутствии воды происходит деформация и перегрев деталей и, как следствие, сгорание двигателя. Из-за сгорания двигателя оборудование выходит из строя.

1.1 В каких ситуациях происходит холостой ход?

В процессе эксплуатации не всегда можно отследить работу помпы.Поэтому вам следует знать о наиболее распространенных случаях возникновения проблемы:

• при откачке воды из бака. Когда бак пуст, агрегат продолжает работать всухую. При выполнении таких работ необходимо контролировать процесс и выключать прибор, не дожидаясь, пока резервуар опустеет;
• транспортировка воды из скважин. При использовании насоса с высокой производительностью летом. Летом, когда в колодцах нет дождя, уровень воды падает, значит, воды не хватает.При низком уровне воды насос будет работать всухую;
• Работа аппарата повышения давления в трубопроводе. На городской магистрали многоэтажных домов из-за отсутствия давления насосы простаивают.

Сухой ход можно предотвратить с помощью специальных устройств.

2 Устройства защиты насосных агрегатов

Есть несколько устройств защиты от холостого хода:

2.1 В каких случаях я могу отказаться от использования датчиков?

В таких случаях запрещается использовать насосы с сухим ходом:

• осуществлять постоянный контроль оборудования для быстрого отключения при отсутствии протока воды;
• лицо, контролирующее работу насоса, знает нюансы, конструктивные особенности и принцип работы насосов;
• наличие большого количества воды в колодце или колодце;
• неисчерпаемый источник воды в откачиваемом резервуаре.

В зависимости от условий эксплуатации и типа оборудования устанавливается тип защиты, соответствующий рабочим параметрам.

2.2 Как подключить реле сухого хода к помпе (видео)

В списке причин, приводящих к поломке насоса, так называемый сухой ход занимает первое место. Речь идет о временном промежутке, когда по разным причинам вода перестает поступать в насос, а устройство продолжает работать. Понимая серьезность проблемы, инженеры придумали ряд технических приемов, позволяющих уберечь агрегат от неприятной ситуации.

Как защищен насос от работы всухую?

Эффективным способом защиты насоса от работы всухую может быть подключение к системе LPZ, то есть реле давления, аналогичное тому, что используется в насосных станциях, но работающее с минимальным давлением. Устройство контролирует давление в системе и, как только оно упадет ниже уровня 0,3 атмосферы, это сигнал на отключение насоса. Насос в этом случае не возобновит работу самостоятельно. Оператор должен будет включить его, нажав кнопку или потянув за рычаг на установленной защите.

Насос также можно защитить от работы всухую, контролируя расход. Эта система построена по принципу: есть воздуховод — насос работает, воздуховода нет, значит нет воды, поэтому насос отключится. В продаже можно найти различные устройства для автоматического управления воздуховодом, но наиболее используемым является устройство российских разработчиков — контроллер Pampela. Примечательно, что машина способна определенное время справляться с поставленными задачами без вмешательства человека.Pampela автоматически начнет определять, появилась ли вода в системе. Обнаружив воду, машина запустит насос. Если этого не произойдет в сроки, указанные производителем, то без оператора не обойтись.

Самая эффективная защита для скважинных моделей — защита от сухого хода с помощью электродов. Их опускают в колодец с помощью насоса, находящегося на определенном расстоянии друг от друга. Принцип работы прост: в колодце есть вода, значит, между электродами есть контакт и система исправно работает.Обрыв цепи сигнализирует об отсутствии воды, что приведет к немедленному отключению насоса, который включится, как только появится вода, и снова замкнет контур. Этот способ хорошо себя зарекомендовал, но есть один недостаток — дороговизна необходимой автоматики, специальных электродов и кабеля, сертифицированного для питьевой воды.

Конечно, не стоит пренебрегать простейшими средствами защиты насоса от сухого хода. Это поплавковый выключатель. Насос с «поплавком» погружается в воду и, как только вода переходит установленный в настройках предел, насос выключается.В продаже можно найти поплавковые выключатели, работающие на слив или заливку, а также модели с универсальным подключением.

Что такое «сухие контакты» — WORTH HVAC Training

Я придумал тему «Сухие контакты» для этого письма, когда на прошлой неделе заменял проточный водонагреватель на комбинированный. Производитель котла в этом случае имеет клеммы низкого напряжения для вызова тепла и клеммы высокого напряжения для включения системных насосов.Но производитель требует, чтобы установщик использовал установленные на месте «сухие контакты» для включения этих клемм при включении цикла нагрева.

Итак, вопрос в том, что такое «сухие контакты»? Через сухие контакты проходит источник питания, не зависящий от цепи управления. Это как контактор или реле. У вас есть управляющее напряжение, которое контролирует, когда контактор или катушка реле находится под напряжением, и у вас есть сухие контакты, которые катушка вызывает замыкание из-за действия катушки.

Итак, когда катушка замыкает сухие контакты, напряжение нагрузки проходит через эти сухие контакты, чтобы запитать двигатель, клапан, компрессор или что-то еще. Опять же, управляющее напряжение, возбуждающее катушку реле, не зависит от напряжения нагрузки, которое фактически питает оборудование, или не зависит от него.

Например…

Контактор в конденсаторе кондиционера имеет катушку 24 В и набор сухих контактов. Когда на катушку подается питание от печи или воздухообрабатывающего устройства (как показано управляющим сигналом на изображении), она замыкает контакты, которые подключены, независимо от 24 В, которые питали катушку.Теперь одна из винтовых клемм на сухих контактах будет иметь линейное напряжение (как показано на рисунке), которое в данном случае составляет 120 В. А когда катушка замыкает сухие контакты, напряжение передается на другую клемму (которая является клеммой нагрузки, обозначенной изображением) и включает компрессор. Это выключатель, который включает оборудование, но он управляется другим источником напряжения.

Другой пример того, что я пытаюсь сказать, находится на этом чертеже реле, которое включает вентилятор.

Влажные контакты?

Есть ли «мокрые» контакты? Да, но обычно их не называют «мокрыми». Мокрый означает, что контакты, указанные на этом оборудовании, находятся под напряжением. Влажные контакты обычно получают питание от котла (или другого блока) для питания установленных на месте элементов управления и оборудования, такого как термостаты, двигатели, насосы. Влажные контакты могут быть «горячими» все время или находиться под напряжением от устройства, когда это необходимо. Большинство регуляторов верхнего предела, большинство регуляторов предельного значения вентилятора, большинство реле давления имеют управляющее напряжение, поступающее на них, а затем через них.Термостаты — это мокрые контакты. Они получают питание от печатной платы, и это напрямую влияет на работу схемы. От клеммы «R» на плате до клеммы «R» на термостате, до клеммы «W» на термостате и обратно к плате для подачи сигнала тепла. Влажные контакты — это контакты под напряжением, которые напрямую питают оборудование.

Не все производители подключают их одинаково…

Изготовитель этого котла в этой конкретной работе использует «мокрые» контакты, но они не хотят, чтобы мы использовали их низковольтные и высоковольтные мокрые контакты для непосредственного питания цепи термостата или цепи реле для насосов системы.Они опасаются, что дополнительная полевая проводка будет слишком утомительной для их печатной платы. Поэтому они решили, что было бы лучше, чтобы напряжение, которое они подают от своей печатной платы, проходило через установленные на месте сухие контакты как для низкого напряжения (для термостатов и т. П.), Так и для их контактов высокого напряжения (для насосов, двигателей и т. П.).

На изображении выше показано, как я подключил систему. На этой работе существовало реле центра вентилятора, которое приводило в действие системные насосы и подает 24 вольта на цепь термостата.На всякий случай, если вы не знаете, реле в фан-центре имеет нормально замкнутый контакт и нормально разомкнутый контакт. Нормально открытый контакт — это сухой контакт, который я использовал для насосов на 120 В. Таким образом, на одну сторону контакта подается напряжение 120 В, и когда он замыкается, он проходит через клеммы, чтобы запитать насосы. Этот контакт замыкается, когда клемма «G» находится под напряжением.

Итак, я оставил цепь насоса подключенной через реле центра вентилятора и добавил реле SPST 24 В для вызова низкого напряжения (термостат) для цепи нагрева.Я использовал клеммы 2 и 4 на реле в качестве сухих контактов, которые производитель требует для подачи питания на запрос тепла.

Таким образом, реле центра вентилятора становится моими сухими контактами для подачи питания на насос системы, а новое реле SPST, которое я сейчас установил, становится сухими контактами для вызова низкого напряжения для цепи нагрева.

Как вы можете видеть на диаграмме выше, я убедился, что цепь термостата подает напряжение как на клемму «G» на реле центра вентилятора (FCR), так и на катушку на реле SPST I, установленном на стене.Сухие контакты реле SPST замыкают цепь в бойлере для вызова тепла, а сухие контакты в FCR питают насос системы. Сухие контакты, по сути, становятся терморегулятором котла.

Другие производители

Теперь помните, что мокрые контакты означают, что питание подается от оборудования. Таким образом, возможным применением «мокрых» контактов в котле может быть набор клемм для запуска контура. насос для накопителя ГВС. Блок управления котлом подает питание на эту клемму, когда Аквастат запрашивает тепло.Если в этой цепи 2 клеммы, одна будет горячей, а другая может быть нейтралью для насоса. В любом случае производитель запускает низковольтную нагрузку (термостаты, аквастаты) и / или высоковольтную нагрузку (насосы, двигатели) прямо от котла. Это то, что обычно делают мокрые контакты.

В качестве альтернативы некоторые производители используют в своих клеммных колодках сухие контакты. Опять же, производитель не предоставляет питание для сухих контактов, вы должны обеспечить питание клемм для вашей нагрузки.Пример котла: когда есть сигнал низкого напряжения для обогрева помещения, печатная плата на котле может замкнуть набор сухих контактов на клеммной колодке, которая будет рассчитана на 3 А при 120 В. Итак, вы подаете 120 В на одну клемму, а другую клемму можно подключить к насосу. (Убедитесь, что нейтральная сторона насоса также подключена к котлу). Когда запрос на нагрев прекращается, печатная плата размыкает контакты, отключая насос.

Итак, когда вы обнаруживаете, что путешествуете по проекту электропроводки котла, вам необходимо внимательно прочитать инструкции, чтобы определить, какие клеммы «сухие», а какие — «мокрые», и как они хотят их подключать!

Реле сухого выключателя — устройство, принцип действия, особенности установки и возможности подключения.Как правильно оборудовать защиту от сухого хода насосной станции поворота водяного насоса сухого хода

Любой электронасос, перекачивающий воду из колодца или колодца, обычно работает только при наличии рабочей среды. Вода для этого механизма одновременно смазывает и охлаждает. Если помпановый агрегат получится, то спустя несколько минут он может прийти в негодность. Следить за наличием протекания воды по помпе, для помпы вызывается датчик сухого хода.По словам его команды, при питании питанием насос должен быть отключен при отсутствии воды.

Итак, сухой ход — наиболее частая причина поломки насоса. Более того, в этом случае не удастся выполнить даже гарантийный ремонт, если экспертиза установит причину поломки. Такая проблема может возникнуть в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или колодце. Это может произойти, если глубина резервуара для воды была заранее не точна.Когда насос выкатывает воду до уровня своего местоположения, он начинает захватывать воздух, что приводит к перегреву электродвигателя.
2. Источник воды уменьшился в источнике. Например, был украден колодец (колодец) или вода просто не успела попасть в колодец после последнего ремонта. После полного пересчета воды из колодца необходимо выждать определенное время, чтобы заполнить колодец.
3. Если используется поверхностный насос, который находится на поверхности воды, то причина его поломки может быть другой.Части часты, когда всасывающий патрубок насоса теряет герметичность. Вода поглощается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

Значит, если нет защиты скважинного насоса от сухого хода, то насос перегревается и горит. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик при отсутствии охлаждения и смазки тоже может деформироваться. Это сначала приведет к снижению производительности устройства, а затем к его перегреву, заклиниванию вала и отказу двигателя.Мастера подписывают такой вид поломки в результате перегрева. После поломки агрегата можно легко обнаружить те детали, которые подверглись перегреву.

Виды датчиков сухого хода и особенности их работы

Дорогие модели насосов уже имеют встроенные датчики осушки. В частности, все насосы от производителя Grundfos уже изначально оснащены аналогичными датчиками. При эксплуатации более дешевых агрегатов необходимо дополнительно установить датчик сухого хода для погружного насоса.Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Датчики уровня воды

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть построена так, чтобы его контакты входили в цепь питания насоса. Поплавок на плаву. При понижении уровня воды поплавок меняет свое положение, его контакты автоматически размыкаются, в результате чего насос отключается. Это самый простой вид защиты, который отличается надежностью и простотой в работе.

Совет: Чтобы поплавок сработал вовремя, необходимо его правильно отрегулировать. Важно, чтобы во время работы датчика корпус насоса был погружен в воду.

2. Датчик контроля воды. Рассмотрим подробнее такой датчик сухого хода для помпы и принцип его работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня работы насоса.Второй датчик расположен чуть ниже. Когда оба датчика находятся под водой, между ними протекает небольшой ток. Если уровень воды опускается ниже минимального значения, ток прекращается, датчик срабатывает и цепь питания размыкается.

, контролирующие уровень воды, хороши тем, что позволяют отключать насос еще до того, как блок агрегата окажется над поверхностью воды. Следовательно, техника надежно защищена от повреждений.

Релейная защита

Это электромеханическое устройство, регулирующее давление воды, протекающей через насос.При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана контролирует давление воды. В рабочем положении он открыт. При падении давления мембрана сжимает контакты реле. При контакте с контактами насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосферы. Точное значение зависит от настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения.Это может произойти по нескольким причинам. В том числе потеря производительности самим насосом из-за выработки ресурса;
• засорен фильтр помпы;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть установлено в корпусе насоса или установлено на поверхности как отдельный элемент. Если в систему перекачки воды входит гидроаккумулятор, защитное реле устанавливается вместе с реле давления перед гидроаккумулятором.

Датчики расхода и расхода воды

Есть 2 типа датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающих защиту от сухого насоса. Это реле воздуховодов и контроллеры воздуховодов, о которых речь пойдет ниже.

1. Реле привода — устройство электромеханического типа. Это турбины и лепестки. Принцип их работы также различается:

• В роторе реле турбины находится электромагнит, который создает электромагнитное поле, когда вода проходит через турбину.Специальные датчики считывают электрические импульсы, генерируемые турбиной. Когда импульсы пропадают, датчик отключает насос от питания;
• В лепестках реле находится гибкая пластина. Если вода не поступает в насос, пластина отклоняется от исходного положения, в результате чего механические контакты реле размыкаются. В этом случае питание помпы прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

2.Контроллеры Duch (блок автоматики, предустановка). Это электронные устройства, отслеживающие одновременно несколько важных параметров потока воды. Они контролируют напор воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Оборудовано много устройств. Высокая надежность привела к высокой стоимости этих инструментов.

Какую защиту выбрать?

Выбрать желаемый вариант защитного устройства непросто. Вы должны учитывать одновременно несколько факторов:

• глубина резервуара для воды;
• диаметр скважины;
• особенности бывшего в употреблении насосного оборудования.Например, используется погружной насос или неглубокий;
• собственных возможностей в финансовом отношении.

Например, самым простым и дешевым средством защиты насоса от сухого хода является поплавковый датчик. Однако необходимо учитывать, что его использование в колодце небольшого диаметра невозможно. Но для колодца он подойдет как нельзя лучше.

Если вода в рабочей емкости заведомо чистая, наиболее оптимальным вариантом будет использование датчика уровня воды.Если вы не уверены в подаче воды в насос, лучше использовать канальное реле или датчик давления воды.

Примечание: Если есть вероятность засорения фильтра насоса мусором или грязью, значит датчик уровня не подходит. Он покажет нормальный уровень воды, хотя вода в насосном агрегате не будет подаваться. В результате будет основная помпа двигателя.

Можно сделать небольшой вывод. Использовать насос без защиты от сухого хода можно только при наличии возможности постоянно контролировать расход воды из колодца или колодца.В этом случае можно быстро отключить питание помпы, если вода перестанет поступать из источника. Во всех остальных случаях лучше сдержаться, установив защитный датчик. Его цена полностью окупается, если учесть стоимость покупки нового насоса взамен сгоревшего оборудования.

Ремонт сантехники после самостоятельного вмешательства может обойтись дороже, ни один знакомый или сосед не предложит вам гарантию на свои услуги, как это делаем мы. Вы не можете быть уверены в том, что ваше реле переключения холостого хода на гидроаккумуляторе произведено правильно, и насос не выйдет из строя.Наш мастер с большим опытом подключения и настройки реле давления любого типа.

Реле давления P3 используется в автоматических системах водоснабжения, системах полива, системах пожаротушения, системах кондиционирования воздуха и т. Д. Рабочей средой систем, в которых используется реле, должна быть вода.

Устройство представляет собой двухконтактное реле переключения электрических цепей, работающее под давлением воды. Принцип его действия следующий: Изначально контактная группа реле разомкнута и чтобы она замкнулась, необходимо нажать кнопку первого пуска и удерживать кнопку, расположенную на крышке реле.Контакты реле замкнуты. Когда давление падает до 0,4 — 0,05 бар (в зависимости от предварительной настройки), реле размыкаются. Таким образом, реле можно использовать в качестве устройства защиты от «сухого хода», например, насоса.

Ремонт гидроаккумулятора
Технические характеристики:
Рабочая среда: 0-40 ºС
Рабочий диапазон Давление Давление: 0,1 — 0,5 бар
Максимальный рабочий ток: 10 А
Электропитание: 220-250 В
Состав труб: 1/4 «
Класс электрической защиты: IP 44

Конструкция реле

Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой.
На базе реле есть все рабочие элементы.Фланец крепится к основанию. Детально конструкцию фланца мы рассмотрели в статье, посвященной трехфазному реле давления. Фланец имеет гайку с внутренней резьбой 1/4 для подключения к водопроводу. С помощью гайки и пружины регулируется давление отключения давления. При сжатии пружины (закручивающейся гайки) давление отключения будет увеличиваться. При опрыскивании пружины (откручивании гайки) давление отключения будет уменьшаться. Кнопка используется для принудительного включения реле «сухого хода».Клеммы используются для подключения электрических проводов. При этом неважно, какие клеммы входные (питание ~ 220 В.), а какие выходные (подключается двигатель), выводятся отдельно клеммы для подключения «заземляющих» проводов от БП и двигателя. Для жесткой фиксации и крепления силового кабеля и кабеля подключения электродвигателя используются кабельные зажимы. Все рабочие элементы реле давления закрываются крышкой.
На схеме показана схема автоматической насосной станции с использованием реле НД.Установлен обратный клапан с сеткой. На напорном трубопроводе монтируются реле давления, гидроаккумулятор и реле сухого хода. Обратный клапан установлен на реле «сухого хода». Последовательность электрических подключений: Сетевая вилка — Реле давления — Сухое реле Tootja и помпа двигателя. Но эта последовательность может быть такой: сетевой штекер — реле «сухого» хода — реле давления и помпа двигателя. Основной принцип подключения этих двух реле таков, они должны быть включены последовательно.

Принцип действия и настройка реле «сухого хода»

Устройство представляет собой двухконтактное переключающее реле. Изначально его контакты находятся в разомкнутом состоянии. Чтобы устройство заработало, необходимо нажать и удерживать красную кнопку до тех пор, пока система не будет установлена ​​на систему выше указанной. При падении давления в системе ниже установленного реле контакты размыкаются и устройство отключает насос в режиме «сухого хода». В продажу поступают реле с заводскими значениями давления включения (см. Таблицу 1).Для изменения заводских настроек давления мощности предусмотрена регулировочная гайка и пружина (рис. 1). Чем сильнее сжата пружина, тем реле настраивается на большее силовое давление, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления переключения на реле необходимо по манометру.

Эксплуатация, обслуживание и ремонт реле

Реле «сухого хода», а также реле давления, очень простое и надежное устройство, используемое для защиты автономной системы водоснабжения.В условиях эксплуатации работает без сбоев. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, в ее работе бывают сбои. Реле нестабильного давления также обеспечивает колебания напряжения электрической сети, поступающей в водопровод. Причины выхода реле «сухого хода» из строя, так как его можно разобрать, отремонтировать или отремонтировать, мы более подробно рассмотрели в статье, посвященной трехфазному реле давления.

Возможные причины «сухого хода»

Рассмотрим основные ситуации недостаточного водозабора:

1. Неправильный выбор насоса. Чаще бывает у колодцев, если:

• производительность насоса превышает подачу;
• динамический уровень колодца ниже крепления насоса.

2. Засорение подкачивающего патрубка (характерно для надводных моделей).

3. Нарушение герметичности трубы, по которой течет вода.

4. При низком давлении (или отсутствии) воды в водопроводе, к которому подключен насос. Без автоматов насос сам не выключится и продолжит «холостой» работу до тех пор, пока не выключится, либо не сломается.

5. При подаче воды из иссеченного источника (емкости) необходимо постоянно контролировать уровень поступающей жидкости.

Способы защиты насосов от воды без воды

Защиту от «сухого хода» насоса обеспечивает автоматика — датчики и реле, блокирующие подачу питания на время появления «безводного» режима или заранее.Триггер происходит в устройствах по-разному и зависит от определения следующих значений:

• уровень воды;
• давление на выходе;
• расход воды;
• комбинированных индикаторов.

Рассмотрим подробнее отдельные виды автоматической защиты.

Реле уровня воды и поплавок

Отслеживание уровня воды, работают реле уровня и датчик поплавка. Реле контроля уровня регулируют работу регулирующих клапанов воды и пускателей насосов.Это один из самых надежных, но и дорогих способов защиты. Главное преимущество — отключает насос до появления «сухого хода».

Реле включает в себя электронную плату, датчики (три электрода: два рабочих, один — контрольный) и соединительные одножильные провода.

Схема работы: Контрольный датчик устанавливается над насосом, рабочие датчики — на разных уровнях скважины; Когда уровень воды снижается до контрольного датчика, остановка откачки прекращается. Когда вода достигнет уровня контрольного датчика — насос автоматически включится в работу.

Основная плата датчика находится в сухом месте, обычно в доме.

Поплавковый датчик (выключатель) способен эффективно решить проблему «сухого хода» в колодцах и подачи воды из резервуаров. Он установлен над насосным агрегатом. Уровень срабатывания регулируется длиной кабеля поплавка и заданным расположением датчика.

Кабель переключателя подключается к фазе питания насоса. Когда уровень воды опускается ниже поплавкового датчика, электрическая цепь размыкается — насос останавливается.

Фиксированный уровень поплавка выбирается с учетом наличия воды в баке на момент срабатывания датчика. Для погружных и поверхностных насосов «критический» уровень воды должен располагаться выше нижнего клапана или всасывающей решетки.

Поплавковый датчик можно использовать для защиты дренажных и скважинных насосов. Для защиты насосных установок, работающих в сетевом трубопроводе или колодцах, необходимо применять другие автоматические установки.

Решаем вашу задачу сегодня — а не через три дня! Все мастера славяне, со стажем от 7 лет — Мы не работаем людьми «с улицы»!

Даем гарантию на все виды работ! Стоимость услуг будет зафиксирована до начала работ — цена не изменится! Доставляем все материалы — помогаем с выбором!

Скидка 10% Постоянных клиентов!

Звоните сейчас, и мы предоставим скидку 15% на вторую услугу в заказе (при расчете скидки учитывается работа с наименьшей стоимостью).

В нашей компании можно вызвать сантехника круглосуточно , в выходные и праздничные дни.

Сухой ход — это некорректное функционирование колодезного насоса для системы водоснабжения, в результате которого жидкость перестает выкапываться. Такой режим работы небезопасен, поскольку способен в любой момент привести оборудование в неисправное состояние.

Скважинный насос устроен таким образом, что водонепроницаемая вода действует как системы смазки и охлаждения в устройстве.Если он не достигает требуемой отметки, может произойти оборудование. При длительной работе в режиме «сухого хода» основные детали устройства повреждаются, в результате чего двигатель насоса может выйти из строя.

По этой причине необходимо контролировать работу скважинного насоса во время работы водопроводного оборудования. Сухая защита достигается с помощью системной автоматики. Специальные терморегуляторы, реле и поплавковые регуляторы смогут отключать оборудование при обнаружении сухого хода.

Основные факторы сухого хода

Основным фактором некорректной работы помпы является отсутствие жидкости. Нет разницы, какой источник используется при перекачке воды. Искусственный водоем, большой емкости, пробуренный колодец, колодец — в каждом из перечисленных источников заканчивается вода и устройство колодца оказывается выше уровня жидкости.

Таким образом, насос начинает исправно работать, и в скором времени возникают проблемы. Это может быть связано с тем, что оборудование для перекачки воды было неправильно выбрано или размещено внутри колодца.Для исключения холостого хода установку скважинного насоса обычно производят на динамическом уровне скважины, то есть там, где вода не уменьшается.

Вторичные холостые факторы насосов обычно наблюдаются на оборудовании, предназначенном для работы с поверхности скважины. Не бывает случаев, когда трубы для перекачки жидкости забиваются, в результате чего вода начинает плохо поступать. Иногда труба теряет герметичность в результате повреждения или деформации. В результате воздух проникает в систему водоснабжения и попадает внутрь ее основных устройств, нарушая их работу.

Механизмы, подключаемые к водопроводу в загородных домах, чаще всего устанавливают в качестве усилителя давления воды. В этом случае хостинг устройства возникает не из-за нехватки жидкости, а из-за пониженного давления в централизованной системе обеспечения дома водой.

Исходя из этого, можно с уверенностью утверждать, что сухой ход проявляется схожими между собой факторами, то есть связан с исчезновением необходимой жидкости или наличием воздуха в системе водоснабжения.Если устройство работает только с участием человека, ему не требуется защитный механизм. Его необходимость отпадает и в случае откачки воды из постоянного источника, которым может быть естественный резервуар. Но если применяется автоматизированная сеть водоснабжения, насосные устройства нуждаются в постоянном контроле и защите.

Защита насоса от сухого хода

Для защиты водяной насосной системы от холостого хода необходимо оборудовать ее специальным термостатом и реле, предназначенными для автоматического отключения питания при перегреве насоса.Обнаружение холостого хода может быть выполнено на основе трех факторов:

• уровень соединения колодца;
• силы давления на внешнюю трубу механизма подкачки;
• мощность силы воды, купленной помпой.

Поплавковые регуляторы и реле уровня жидкости работают, отслеживая степень необходимой высоты воды.

Поскольку контроллер расположен над оборудованием для перекачивания жидкости, он позволяет ему функционировать.Если этот уровень опустится ниже нормы, цепь контроллера отключится, в результате чего отключится подача питания в водопроводную сеть. Для большинства контроллеров потребуется ручной насосный механизм.

Реле — самое современное технологическое решение. Он содержит 2 контроллера, расположенных на нижнем и верхнем уровнях колодца. При отклонении от нормы оборудование отключается. В случае обратного наполнения и достижения необходимого уровня механизм снова начинает работать.Основное преимущество реле давления — отключение системы до наступления холостого режима.

Второй фактор — это сила давления на внешнюю трубу механизма подкачки. Если давление падает ниже установленной нормы, значит, оборудование не перекачивает воду. Соответственно, его нужно отключить от источника питания.

Третий и последний фактор — это сила давления жидкости, которое проходит через насос с помощью регулятора потока.При понижении уровня давления достигается критическая отметка, что способствует мгновенному отключению устройства.

Второй и третий способы предполагают работу механизма переключения в режиме ожидания на некоторое время, так как контроллер должен выявить некорректную работу оборудования для его отключения. Это хоть и небольшой, но недостаток. При этом следует учитывать, что для приезда механизма в неисправном состоянии потребуется не менее 5-10 минут.

В загородных домах потребуется защита водопроводной сети от холостого хода, но в большинстве случаев она используется не одна, а в сочетании с автоматизированными механизмами, установка которых определяется схемой проводки водопровода и наличием водяной батареи.

Самая частая авария, связанная с выходом из строя насоса бытовой или насосной для домашних водопроводов, это испуганная работа агрегата, то есть без откачки воды или с перекачкой со слабым напором. Такая ситуация называется «сухой ход». Следует отметить, что такой вид аварийной ситуации не является гарантийным. Потому что вина производителя не в этом, и он не несет за это ответственности. Во всем неправильная эксплуатация насосной станции.

Чем опасен сухой удар

В режиме ожидания возникает так называемая зона устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменение конструкции некоторых узлов и деталей насоса. Именно поэтому такой термин все чаще звучит как защита от сухого хода для насосной станции.

Деформированное рабочее колесо насоса

Дело в том, что перекачиваемая вода является охлаждающей жидкостью для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие механизмы (сопло, входной патрубок).Кстати, следует отметить, что крыльчатка довольно дорогая деталь, и заменить ее не так-то просто. Очень важно понимать, что сама крыльчатка находится в отдельном отсеке. Да и зазор между его краями и корпусом купе не очень большой. При термической нагрузке крыльчатка расширяется и начинает касаться корпуса. Это срочно. Кстати, именно она могла обогнать электродвигатель, который намного хуже и дороже.

Поэтому вне зависимости от устройства местного водопровода, закупленного целиком или, рекомендуется установить реле сухого хода.Исключение может быть в некоторых случаях: при непостоянной работе насоса, например, на даче, при осуществлении постоянного контроля за устройством водозабор делается из неисчерпаемого источника, у потребителя обширный опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить реле безопасности, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого разворота, то можно сказать, что их довольно много.Но все они сосредоточены на одном — это полное или частичное отсутствие воды в рабочем отсеке помпы. Что касается частичного отсутствия, то внутри рабочей камеры появляются пузырьки воздуха. Именно в них образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л / мин. Что может на это повлиять.

• Отсутствие воды в гидротехническом сооружении.
• Сброс давления в подающем шланге или трубопроводе, из-за которого внутри системы насос начинает засасывать воздух.
• Обратный клапан гусеничный.
• Упало напряжение в блоке питания электричества.

Детали насоса после работы в режиме сухого хода

Кстати, следует отметить, что трение вращающихся частей приводит к повышению температуры. Это из школьной программы по физике. Недостаточное количество воды, протекающей внутри рабочей камеры насоса, становится причиной его закипания. Хорошо, если крыльчатка сделана из металла, но сегодня многие производители перешли на пластик, что удешевляет изделие.Но именно полимерный материал негативно реагирует на насыщенную пару, деформирующую пластиковую крыльчатку.

Назначение реле сухого хода

Как видите, аварийная ситуация может привести к несущественным потерям. Насосная станция не только перестает работать, но после длительной эксплуатации в режиме сухого хода просто выходит из строя. После этого необходимо сделать либо дорогостоящий ремонт, либо произвести полную замену агрегата. Чтобы этого не произошло, производители начали в конструкцию насосной станции устанавливать реле сухого хода.Его основная задача — отключить питание мотора насоса, если давление в водопроводе упало ниже критического водопровода. Поэтому установка устанавливается на трубопровод после насосной станции.

Внимание! Отдельно реле сухого хода от реле давления не устанавливается. Оба устройства дополняют друг друга, работая в паре.

Место установки реле Dry Toothy

Правда, следует отметить, что реле сухого хода — это просто устройство, которое реагирует на определенный сигнал, исходящий от любого датчика, реагирующего на изменение параметров воды внутри местной водопроводной сети.Например, защита от сухого хода скважинного насоса состоит из реле и поплавкового выключателя. Последний отслеживает уровень воды в гидросистеме, подает сигнал на реле сухого хода, которое прерывает подачу электроэнергии к двигателю насоса. Вместо поплавкового выключателя можно использовать датчик потока жидкости, который будет контролировать скорость воды в трубопроводе. То есть всегда можно найти конкретную опцию, которая бы отслеживала определенный параметр воды и реагировала на его изменение.

Принцип работы реле

В настоящее время производители предлагают различные модели реле сухого хода.Но все они работают по одному принципу. В принципе, это устройство работает как обычное двухконтактное реле. То есть это промежуточное устройство между питающей сетью и устройством, потребляющим электроэнергию. Последний в этом случае выступает вперед насосной станции. Поэтому само реле устанавливается в сети последовательно.

Устройство LP-3

Так работает итальянская модель Italtecnica LP3.

• В исходном состоянии реле всегда разомкнуты.
• Для включения помпы необходимо нажать красную кнопку на корпусе реле и немного подержать ее в этом состоянии.
• То есть замыкаются контакты, через которые на электродвигатель начинает подаваться электрический ток.
• Как только давление в водопроводной сети упадет до 0,5 бар, контакты просто размыкаются.

Внимание! Наличие воды в водопроводе создает условия для ее разбрызгивания. Таким образом, все реле сухого хода независимо от марки производителя производятся с учетом требований электробезопасности. Следовательно, их класс электрозащиты — IP44.

Для реагирования на давление в водопроводе внутри реле установлена ​​пружина, которая настраивается на определенные низкие и высокие критические значения этого параметра воды. Именно с его помощью очищаются и замыкаются контакты внутри прибора.

Способ установки

Как установить установку

Как было сказано выше, датчик сухого хода для насосной станции устанавливается в отсеке с реле давления и монтируется на подающей трубе.

• Прежде всего, необходимо отметить, что весь процесс сборки выполняется с пустым трубопроводом и насосной станцией.
• Само реле сухого хода надо включать в сантехнику через штуцер, обычно это тройник. Монтаж необходимо проводить по всем канонам сантехники, то есть с полной герметизацией стыков.
• Очень важно правильно выполнить электрическое подключение устройств. Как уже было сказано, в этой системе соединение должно быть согласованным.Кстати, на фото ниже это хорошо видно.
• Осталось только подключить через клеммную коробку (контактную группу) провода, которые обязательно проводят через зародыши. Понятно, что работать с электропроводкой нужно только при выключенном агрегате.

Схема электрического подключения реле Dry Toothy

Следует отметить, что приведенная сверху схема нестандартна. То есть нет необходимости устанавливать реле сухого выключателя на реле давления.Эти устройства можно поменять местами. Главное условие — это последовательная установка того и другого в цепи электропитания. Более того, многие модели насосных станций уже на заводе оснащены реле давления, которое устанавливается непосредственно на выходном патрубке подачи насосного агрегата.

Реле нового поколения

В настоящее время производители начали предлагать новые устройства, включающие обратный клапан и электронный платоут. Но управление прибором осуществляется с помощью микровыключателя и магнитного реле.Последние — это контакты, запаянные в стеклянную трубку, они хорошо реагируют на изменяющееся магнитное поле.

На реверсивном клапане, подпружиненном, установлен постоянный магнит. При повышении давления клапан смещается в сторону стеклянной колбы, где контакты замыкаются под действием магнитного поля. То есть цепь замыкается, и ток подается на электродвигатель насоса. Как только давление в трубе падает, клапан смещается магнитом под действием пружины.То есть внутри колбы происходит размыкание контактов. Так происходит работа мощности двигателя, который сразу останавливается, прерывая сухой ход насосной станции.

Реле нового поколения BRIO серии

В данной модели реле сухого хода есть несколько полезных опций.

• Для того, чтобы обратный клапан с магнитом соединил само реле, нужно создать давление внутри трубопровода. Поэтому запуск электродвигателя происходит без реле, время действия 7-8 секунд.Именно в это время он может закачать воду в водопроводную сеть для создания давления.
• После прекращения подачи воды, то есть образования сухого хода реле выключается. Но через определенное время включится автоматически. А если нет давления, он снова выключится. И так можно повторить несколько раз. Если после всех попыток давление воды в водопроводе не увеличилось, реле вообще отключится. Вы можете перезапустить его только вручную.

Так работает реле сухого хода, которое является защитой насосных станций от аварийных ситуаций, связанных с нехваткой воды в водопроводной системе.Небольшое устройство, увеличивающее продолжительность безаварийной работы насосных установок.

В бытовых насосах основным материалом рабочих колес является термопласт (пластик, отличающийся прочностью). Характеризует большой потенциал работы и невысокую стоимость. Материал отлично выполняет свои функции долгие годы. Но если он работает без воды, которая действует как смазка и источник тепла, внутренние компоненты насоса подвергаются нагрузкам. В самом крайнем случае заклинивает вал и выходит из строя электродвигатель.Обычно после этого насос не может подавать воду, либо выдает ее очень плохого качества.

Кто может диагностировать поломку?

Сухой ход легко диагностирует специалист при разборе помпы. Это не распространяется на отказ по гарантии.

Правила, которые необходимо соблюдать

Любой производитель устройства указывает, что использовать насос без воды невозможно. Поэтому важно соблюдать определенные нормы, особенно в местах с высоким уровнем риска.

К основным причинам отказ агрегата можно отнести:

• Скважины и скважины с малым дебитом. Сухой ход вина позволяет выполнить подборку насоса неподходящей конфигурации, который отличается высоким уровнем мощности. Или причиной могут быть природные явления. Например, жарким летом уровень воды в колодцах и колодцах понижается, и в результате их дебит становится ниже показателя уровня производительности насоса.
• Процесс откачки воды из резервуаров.Рекомендуется внимательно следить, чтобы прибор не откачивал абсолютно всю воду и вовремя отключал его.
• При откачке воды из сетевого трубопровода насос встраивается прямо в него. Способствует повышению давления. Поскольку давление в системе невысокое, довольно частым применением определить момент, когда в сети не будет воды, очень сложно.

Требуется защита насоса от сухого хода.При опорожнении емкости устройство не выключается автоматически. Он будет продолжать работать, пока не сломается или не отключит невнимательных пользователей.

Поплавок

Защита насоса от сухого хода при перекачке воды осуществляется поплавком. Стоимость такого переключателя невысока.

Выделяют следующие разновидности устройства:

• Устройства, предназначенные только для наполнения тары. Повышение уровня воды до определенного предела вызывает размыкание контактов внутри агрегата, и насосная система прекращает свою работу.Этот тип поплавка защищен от переливания крови, но не от сухого удара.
• Еще одна модификация предполагает работы по уничтожению танков. Это именно то, что требуется. Кабель устройства подключается к разрыву одной из фаз, питающей насос. Контакты внутри приспособления открываются, и в случае понижения уровня жидкости в емкости до определенного уровня насос остановится. Необходимый предел реакции определяется расположением поплавка. Кабель устройства закреплен на фиксированном уровне таким образом, чтобы при опускании поплавка в момент размыкания контактов в емкости стояла вода.Если вода откачивается из колодца насосом с поверхностной (самовсасывающей) конструкцией, то крепление следует производить таким образом, чтобы уровень воды воды находился в отверстии контактов, засасывающем вода.

Следует отметить, что такая защита насоса от сухих поворотов применяется практически во всех скважинах с насосами. Устройства выпускаются различными фирмами.

К сожалению, поплавок универсальностью не отличается. В колодец или сетевой трубопровод он просто не поместится.Здесь применимы другие виды.

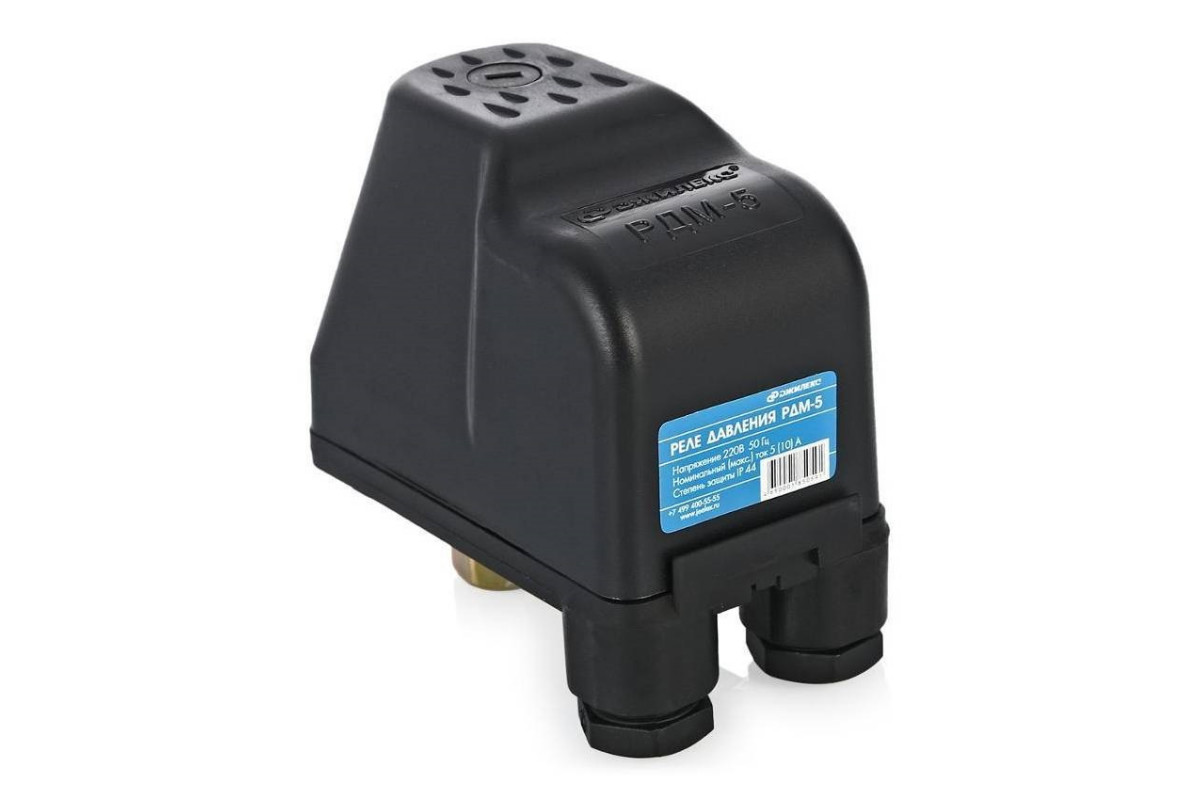

Использование реле давления с защитой от сухого хода

Реле защиты от насоса насоса — обычное устройство, оснащенное дополнительной функцией размыкания контактов при падении давления ниже предельного уровня.

Обычно этот уровень указывается производителем насоса и составляет от 0,4 до 0,6 бар. Этот показатель не регламентирован. При правильной эксплуатации давление в системе ниже этой отметки не упадет, так как все насосы, используемые для частных нужд, работают на большом давлении.

Падение предельного порога может наблюдаться только при отсутствии воды в насосе. Без воды нет давления, и реле, реагируя на сухой ход, размыкает контакты, питающие устройство. Запустить насос можно только вручную. Перед этим следует установить и устранить причину поломки. Насос перед следующим включением снова заполняется водой.

Для какой конструкции предназначена эта защита насоса? Реле давления с сухим переключением поможет избежать только автоматической настройки (вместе с гидропакетом).В противном случае работа устройства теряет смысл.

Как правило, реле предназначено для глубинной конфигурации насоса, а также для наземной системы или станции. Погружной насос также защищен от сухого хода.

Реле потока с функцией давления

Многим производителям предлагается заменить гидравлическое реле и реле давления другим компактным устройством — реле потока или регулятором давления. Это устройство подает команду на запуск насоса при снижении давления в системе до показателя 1.5-2,5 бар. После прекращения подачи воды насос отключают, так как жидкость не проходит через реле.

Защиту насоса от сухого хода обеспечивает датчик, встроенный в реле. Отключение системы происходит после фиксации сухого хода, что занимает немного времени и не влияет на работоспособность помпы. Кроме того, управление прессом обеспечивает защиту от повышенного напряжения в электросети.

Основное преимущество агрегата — небольшие габариты и вес.К сожалению, рынок переполнен устройствами, которые сделаны непонятно, в каких странах. Иногда очень сложно понять модель той или иной модели.

В среднем устройство работает около 1,5 года при условии, что сборка произведена на высоком уровне. Устройство, прошедшее сертификацию и обладающее высокими характеристиками, производства компании Active. Его стоимость около 100 $.

Использование реле уровня

Основой реле уровня является электронная плата, к которой подключаются датчики защиты насоса насоса.Как правило, конструкция устройства подразумевает три электрода, один из которых выполняет контрольную функцию, а два — рабочие. Они подключаются к устройству с помощью обычного одножильного электрического провода. Электроды служат для подачи сигнала.

Принцип работы прибора

Защита от сухого хода насоса осуществляется при погружении датчиков в емкость на разных уровнях. При опускании воды ниже контрольного датчика, который установлен немного выше установки самого насоса, электрод передает сигнал в реле уровня, и работа насоса прекращается.

После подъема воды над контрольным датчиком срабатывает автоматика насоса. Сухая защита отличается высоким уровнем надежности, но стоимость такого реле намного выше, чем у других устройств. Инструмент также используется при откачке воды из колодцев и колодцев. Такое же реле уровня устанавливается в помещении или везде, где нет влаги.

Какое устройство выбрать?

Применение устройства зависит от модели насоса и вкуса пользователя.Специалисты отмечают следующее.

Защита от сухого хода скважинного насоса, а также устройств, расположенных в резервуарах или колодцах, будет полностью осуществляться при одновременном использовании реле давления и поплавка. Эти устройства будут дополнять друг друга. По стоимости такой вариант будет не дороже, чем установка дорогостоящего реле уровня.

Следует отметить, что для защиты насоса, предназначенного для работы в скважинах, чаще прибегают к использованию реле давления.Лучше применять модели дорогого сегмента, а также реле уровня, отличающееся высокой степенью надежности.

Обратите внимание, что использование защитных средств необязательно, если:

Колодец глубокий, и ему присущ хороший расход, указанный в техническом паспорте;
. Вы имеете опыт эксплуатации насосов в колодце или колодце;
. Вы уверены, что уровень воды в системе практически не падает.

При работающем насосе следует быть предельно внимательным.Как только вы заметите, что вода пропала или сработала, что послужило причиной отключения помпы, постарайтесь выяснить причину произошедшего, и только после этого активируйте систему откачки.

Электрические модификации

Несмотря на то, что средства защиты, работающие на элементарных принципах и понятных критериях, разработаны, следует помнить, что помимо механических компонентов (трубопроводов, реле давления, ресивера, клапана и противоударной арматуры) существуют это конфигурации, которые работают от электричества.

Защита насоса от сухого включения может осуществляться с помощью реле, транзисторов и резисторов. Особой сложности процесс не представляет.

Но в настоящее время на рынке представлен широкий спектр электронных устройств, что значительно облегчает задачу. Есть даже специальные автоматические блоки, совмещающие в себе функции реле защиты и реле давления. Некоторые модели плавно перезапускают насос.

Например, отзывы свидетельствуют о том, что модель LC-22B способна справиться со всеми проблемами, возникающими в насосной системе в кратчайшие сроки.

Пользователи отметили Easypro Pressure Controller от итальянского производителя Pedrollo. Он обеспечивает постоянное техническое обслуживание, автоматически запускает и останавливает работу насоса. Регулятор давления в этом устройстве дополнен расширительным бачком и функцией изменения давления на выходе в диапазоне от 1 до 5 бар. Кроме того, устройство отображает всю необходимую информацию о работе насосной системы.

Заключение

Использовать свои знания и умения при реализации схемы защиты помпы не так уж и сложно.Любая механическая конфигурация проста.
Обладая не только теоретической базой, но и знанием нескольких вариантов решения этой проблемы, вы можете обеспечить бесперебойную работу своей насосной системы.

Поделитесь статьей с друзьями:

Похожие статьи

Основы токовых реле

В ряде производственных процессов используются реле с токовым управлением, обеспечивающие плавно регулируемую настройку тока срабатывания.Они способны защитить механическое оборудование от заклинивания или других условий перегрузки, которые приводят к заметному увеличению тока двигателя. Функционально они определяют уровни тока и выдают выходной сигнал при достижении заданного уровня тока. Реле измерения тока используются для:

• Сигнализировать о сильноточных условиях, например о засорении кофемолки.
• Определите условия слабого тока, например, насос, в котором возникла ситуация с низким уровнем воды.Определите ток, который двигатель потребляет, чтобы подать ток на программируемый логический контроллер (ПЛК).

Чтобы удовлетворить уникальные требования разнообразного набора приложений, в настоящее время проектировщикам, установщикам и специалистам по обслуживанию доступен широкий спектр устройств и опций, включая подключаемый модуль, монтаж на основании, монтаж на DIN-рейку и в виде пончика . Эти типы устройств предлагают следующие возможности:

• Измерение переменного и постоянного тока — от миллиампер до нескольких ампер.
• Измерение тысяч ампер переменного тока с помощью трансформатора тока (ТТ).
• Текущие уставки могут быть фиксированными или регулируемыми.
• Вход переменного или постоянного тока.
• Аналоговый выход — напряжение или ток — или замыкание контакта.
• Самостоятельные или замкнутые силовые установки.
• Фиксированные или регулируемые внутренние временные задержки.

Защита оборудования от сверхтоков

Дробилки бывают нескольких видов и используются для уменьшения размера материалов.Типичные области применения включают измельчение древесины, а также дробление горных пород, угля и других минералов. У них есть электродвигатели, рассчитанные на мощность дробилки. Материал обычно подается к ним конвейером со скоростью, обеспечивающей максимальную производительность и предотвращающей перегрузку. В случае перегрузки дробилка может остановиться и застрять, что приведет к значительному простою, необходимому для очистки дробилки от материала и возврата ее к работе.

Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для оборудования, которое в противном случае может оказаться перегруженным.Схема в Рис. 1 ниже иллюстрирует электрическое устройство для реализации этой конструкции.

Рис. 1. Реле тока с уставкой максимального тока обеспечивает защиту и расширенные функциональные возможности для данной компоновки дробильного оборудования.

Материал подается в дробилку подающим конвейером, что может привести к перегрузке дробилки излишками материала. Реле перегрузки пускателя дробилки можно использовать для защиты двигателя от перегрузки, но это действие окажется неэффективным.Реле перегрузки отключит стартер, и тогда персоналу потребуется сначала дождаться охлаждения реле перегрузки, затем сбросить реле перегрузки и, наконец, перезапустить двигатель. Кроме того, срабатывание реле приведет к остановке дробилки с полной загрузкой материала, что приведет к потере производственного времени, необходимого для удаления материала из дробилки.

С помощью реле измерения тока (CR) можно улучшить работу дробилки. В этом случае, когда двигатель дробилки становится перегруженным, уставка CR будет превышена, и 2M (пускатель питающего конвейера) временно обесточивается.Когда дробилка обрабатывает материал, текущий уровень падает, и CR перезапускает подающий конвейер. В эту схему управления иногда включается регулируемое реле задержки времени, чтобы задержать перезапуск и позволить удалить материал из дробилки. Временная задержка может быть включена в реле максимального тока или как отдельное устройство. Эту же схему можно использовать и для других приложений. Уголь необходимо промыть, прежде чем его можно будет измельчить и сжечь. После стирки его необходимо просушить. Для этой цели можно использовать центрифугу (аналогичную стиральной машине с отжимом).Реле тока может контролировать ток центрифуги, чтобы предотвратить перегрузку.

Средства защиты от подводных токов

Кавитация — это деструктивное состояние, вызванное наличием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости. Пузырьки образуются, а затем лопаются, вызывая точечную коррозию и разрушение крыльчатки. Реле, чувствительное к току в цепи, может предотвратить это ( Рис. 2, ниже).

Рис. 2. Реле измерения тока в этой электрической цепи водяного насоса предотвращает работу насоса при слишком низком уровне воды.

Когда насос работает с затопленным всасывающим патрубком и жидкость полностью покрывает его входное отверстие, двигатель насоса потребляет нормальный рабочий ток. С другой стороны, если уровень жидкости опускается ниже впускного отверстия, двигатель насоса будет потреблять меньше тока. Схема на рис.2 работает следующим образом:

• Кнопка пуска нажата, вызывая включение стартера М.
• Одновременно начинается отсчет времени задержки TD.
• Поскольку CR является реле минимального тока, его контакт не замыкается при первоначальном запуске двигателя.
• TD используется для короткого замыкания нормально разомкнутого контакта CR во время запуска.
• Реле тока CR срабатывает, когда ток двигателя превышает уставку низкого тока.
• Нормально замкнутый контакт TD размыкается по истечении времени ожидания TD, что позволяет CR защитить насос от ситуации с низким уровнем жидкости.
• Когда ток двигателя падает ниже уставки, контакты CR размыкаются и обесточивают M.

Обратите внимание, что насос не перезапустится автоматически, так как оператор должен будет убедиться, что имеется достаточное количество жидкости перед перезапуском.

Этот контур может использоваться для насосов в фиксированных местах, таких как высокопроизводительные насосы, используемые для заполнения водонапорной башни, или там, где карьерные насосы используются для откачки воды из карьеров в угольных шахтах или карьерах.В последнем случае насосы обычно остаются без присмотра. Когда уровень воды в яме падает из-за откачки, насос отключается. Сотрудник периодически осматривает насосы, чтобы проверить их состояние.

Предотвращение перебоев в подаче электроэнергии из-за замыканий на землю

Замыкания на землю способствуют отключениям на промышленных предприятиях, особенно дальше от сервисного оборудования и ближе к месту использования. В то время как защита от замыкания на землю требуется согласно гл. 230.95 NEC 2011 года для глухозаземленных соединений звездой с напряжением более 150 В на землю, но не более 600 В между фазами (мы знаем их как системы 480/277 В), он не требует защиты от замыканий на землю после этой точки. (кроме учреждений здравоохранения).Максимальная уставка не может превышать 1200 А, а максимальная временная задержка не может превышать
. 1 сек. для токов замыкания на землю более 3000 А.

Устанавливается защита от замыканий на землю для предотвращения дуговых замыканий на землю. В то время как защита от замыкания на землю только на главном выключателе обеспечивает максимальную защиту электрической системы, вся электрическая система здания может быть отключена из-за низкоуровневого замыкания на землю и не способствует эффективному производству. Многие большие системы были отключены из-за замыкания на землю, вызванного тем, что электрик случайно заземлил выключатель света во время работы, что вызывает два предостережения:

1. Перед выполнением работ обесточьте цепи.
2. Отрегулируйте системы защиты от замыканий на землю при установке оборудования. Производители отгружают оборудование с минимальными настройками.

Лучшим выбором может быть обеспечение низкоуровневой защиты от замыканий на землю как на отдельных двигателях, так и на главном выключателе. Рисунок 3 ниже иллюстрирует простой пример этой концепции дизайна.

Рис. 3. В этом типе электрического устройства и двигатели нижнего уровня, и главный выключатель оснащены защитой от замыкания на землю.

В этом примере главный выключатель содержит защиту от замыкания на землю в своем расцепителе. Защита от замыкания на землю теперь также добавлена ​​к двигателю. Обратите внимание, что три вывода двигателя проходят через окно GFCT, трансформатора тока «пончикового типа». Некоторые реле защиты от замыканий на землю содержат трансформатор тока в своей конструкции, в то время как другие могут иметь его отдельно, особенно для больших проводов двигателя.

GFCT работает как детектор замыкания на землю нулевой последовательности.ТТ нулевой последовательности работает путем алгебраического суммирования токов, протекающих через его сердечник; то есть весь ток, протекающий через сердечник, должен также вернуться через сердечник. Если замыкание на землю происходит на одном из проводов, часть тока возвращается к источнику по пути заземления. Разница будет обнаружена реле защиты от замыканий на землю (GFR), у которого будет заданное значение. Если ток превышает заданное значение, контакты GFR на линии 1 размыкаются, обесточивая стартер M и останавливая двигатель.При запуске некоторые большие двигатели могут вызвать временный ток замыкания на землю в электрической системе во время пускового скачка напряжения. Реле защиты от замыкания на землю может иметь временную задержку для предотвращения срабатывания в течение этого периода.

Трансформаторы тока

Трансформаторы тока (ТТ) — это специальные трансформаторы, которые изменяют ток с одного уровня на другой для целей мониторинга или измерения. Обычно они имеют однооборотную первичную обмотку. Кабель, ток которого необходимо измерить, пропускают через окно, которое является первичным витком.Вторичное соединение осуществляется с помощью винтовых клемм.

Коэффициенты понижения тока ТТ представлены следующим образом — первичный ток: вторичный ток. Примером является трансформатор тока с первичной обмоткой на 1200 А и вторичной обмоткой 5 А. Его соотношение будет 1200: 5. Вторичный ток 5А — это обычный вторичный ток. Некоторые вторичные токи составляют 1А, но это нечасто.

Вторичная обмотка трансформатора тока никогда не должна размыкаться, когда ток течет через первичную обмотку. Могут возникнуть высокие напряжения, которые могут вызвать пробой изоляции и, как следствие, разрушение трансформатора тока или удар / травму пользователя.Вместо этого следует замкнуть вторичную обмотку. Часто используются специальные закорачивающие блоки, на которых заканчиваются выводы ТТ и выводы нагрузки — реле или измерителя. Закорачивающие перемычки закорачивают провода, чтобы можно было безопасно отключить нагрузку ТТ от цепи для ремонта или калибровки.

Трансформаторы тока доступны с окнами разного диаметра. При указании убедитесь, что проем окна подходит для кабелей, особенно если используются параллельные кабели.

Бредхолд — разработчик приложений в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по адресу [email protected].

Монтажные схемы и схемы управления поплавковым выключателем

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий.Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения проводки управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одного поплавкового выключателя

Схема управления 2

Схема управления 1

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ‘ повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электромонтаж для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, заполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель высокого уровня размыкается, реле двигателя P размыкается, останавливая электродвигатель, а запечатываемое реле A размыкается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии KARI 2L вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для этого? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем гистерезисный переключатель высокого уровня). Как и в случае с запечатанным реле выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

кредит на верхнюю фотографию: PEO ACWA через flickr cc обрезано

Трехфазное реле защиты насоса без датчиков уровня — PF-R — Fanox

Чтобы загрузить руководство, заполните следующую форму.
Мы свяжемся с вами по электронной почте, где отправим вам ссылку для загрузки запрошенного руководства.
Этот процесс может занять несколько часов в зависимости от часового пояса.
Если по прошествии 24 часов вы не получили ссылку для загрузки запрошенного руководства, не стесняйтесь обращаться к нам по электронной почте: [email protected]

Para descargar el manual es necesario Complete el siguiente formulario.
Nos pondremos en contacto a través de un mail donde le enviaremos el enlace de descarga al manual solicitado.
Este processso puede tardar varias horas de la zona horaria.
Si trascurridas 24 horas no ha recibido el enlace de descarga del manual solicitado no dude en ponerse en contacto a través del email: [email protected]

Имя / Номер

Фамилия / Апеллидо

Электронная почта / электронная почта

Компания / Empresa

Приложение / Aplicación

Страна / País
— EspañaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongoCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинея-БисауГвинеяПарень Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosoboKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятой ЕленыСент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor -ЛестеТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые Острова СШАСоединенные ШтатыУругвайУзбекистанВануатуВиргинские островаС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Я прочитал и принимаю / He leído y acepto la Privacy policy / política de privacidad

Этот сайт защищен reCAPTCHA и применяется Политика конфиденциальности Google
и Условия обслуживания
.

| Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу. Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации.Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Для того, чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Основы работы с реле

• Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
• При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
• Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO ₂ , H ₂ S или органические газы рекомендуется. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
  Избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
• При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное подключение, это может вызвать неожиданную неисправность, например, чрезмерное нагревание, огонь и тд, и схемы не работают.
  Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
• Для правильного использования необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
• Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
• Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления на контактах и ​​срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
• Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
• Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
• Хотя реле экологически герметичного типа (пластиковое герметичное и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
  Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или растворитель на спиртовой основе.
  Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
• Избегайте сгибания клемм, так как это может привести к неисправности.
• В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
• Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также необходимо соблюдать осторожность, поскольку могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока.Из-за этого, когда напряжение отличается от стандартного, продукт является предметом особого заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкой эффективности катушки повышение температуры является нормальным, если оно больше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока существует пусковой ток во время работы (для изолированного состояния якоря полное сопротивление низкое и протекает ток, превышающий номинальный; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае параллельного подключения нескольких реле необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не более чем гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывая возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2. источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / — 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы волны из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На Рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится такой же, как у двигателя, в зависимости от применения, следует попробовать и исследовать разделение рабочей цепи и силовой цепи.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или полуволновой или двухполупериодный выпрямитель со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут меняться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для реальной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

• 1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
• 2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
• 3. Напряжение, приложенное к катушке, и падение напряжения
  Ниже показана схема, управляемая одним и тем же источником питания (аккумуляторной батареей и т. Д.) Как для катушки, так и для контакта.
  На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
  Убедитесь, что на катушку подается фактическое напряжение при фактической нагрузке.


3. Максимально допустимое напряжение и превышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или короткому замыканию ее слоев из-за повышения температуры.Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо обеспечения стабильности работы реле, максимальное постоянное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электроприборов и материалов эта температура становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение со временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле практически одинаковы.

Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока, после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Соотношение сопротивления / температуры для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле работало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4. приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включается для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мсек, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается.Имейте в виду, что условия нагрузки (в частности, когда пусковой ток большой или нагрузка близка к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же самое). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) — это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) с замкнутыми контактами A, B и C после срабатывания реле R ₁ , R ₂ и R ₃ , если контакты B и C разомкнуты, имеется последовательная цепь через A, R ₁ , R ₂ и R ₃ , и реле будут гудеть и иногда не переходить в состояние отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта.Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты собственной «формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не очень хороший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R ₁ , когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7. синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами и тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Следовательно, при прокладке проводов на большом расстоянии помните, что наряду с индуктивными помехами сбой соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. долгосрочный токонесущий

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(цепи для аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое не так легко влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.О электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

• 1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис. 8) (Общий для всех реле)
• 2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
  (1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
  (2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки.(См. Рис.10) (NF и NR с клеммой заземления)
• 3. Когда (-) сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на (-) стороне. (См. Рис.11) (Общий для всех реле)
• 4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле, где имеется клемма заземления, железный сердечник можно заземлить непосредственно на шасси, но из-за электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты — важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

1. Основные меры предосторожности при обращении

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо проявлять осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность упоминается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую токовую нагрузку следует рассматривать как таковую для цепей 125 В переменного тока. .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Используйте реле с контактами AgPd, если требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

3. Защита от прикосновения

Счетчик ЭДС

При коммутации индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
При отключении этих индуктивных нагрузок возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно мал и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контактов.

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li ² )
, хранящейся в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как будто они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO ₂ , AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде — выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к нежелательному эффекту. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: забота)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды).Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B

• 1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
• 2. Даже если три контакта Н.З., Н.О. и COM соединены так, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
• 3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.

Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, следует соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Также проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Волна и время пускового тока нагрузки

Пусковой ток / номинальный ток: i / i _o ≒ 10-15 раз

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

• Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
• При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, является ли нагрузка на двигатель свободной или заблокированной. В частности, с неполяризованными реле, при использовании контакта «от b» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

при использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами.Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на срок службы электрооборудования.

• Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
• Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
• Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
  Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите последовательно диод к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

• Избегайте приложений, в которых часто возникают скачки напряжения в электросети.
• Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Четырехконтактное фиксирующее реле

В схеме с двумя катушками с фиксацией, как показано ниже, одна клемма на одном конце установочной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения одинаковой полярности прикладываются к другой стороне для операций установки и сброса.В схеме этого типа закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Минимальная ширина импульса

В качестве ориентира задайте минимальную длительность импульса для установки или сброса фиксирующего реле. по крайней мере, в 5 раз превышающее установленное время или время сброса каждого продукта, и подайте номинальное напряжение прямоугольной формы. Также проверьте работу. Поинтересуйтесь, если вы не можете получить ширину импульса не менее 5 раз. установленное (сброс) время.Также обращайтесь по поводу конденсаторного привода.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса. на тех же железных сердечниках.
Соответственно, при подаче напряжения на обратной стороне катушки генерируется индукционное напряжение. и отключите каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как номинальное напряжение реле, вы должны быть осторожны с обратным напряжением смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO ₂ , H ₂ S) или органическими газами следует рассмотреть вариант с защитой от окружающей среды (тип с пластиковым уплотнением).

2. силиконовый

Когда источник силиконовых веществ (силиконовая резина, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле хранится и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может привести к выходу из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. NO поколения

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемые дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлические детали и отрицательно сказываются на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5.Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности.Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует отказы, вызванные конденсацией.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования.

Низкая температура и низкая влажность

Пластик становится хрупким, если переключатель подвергается воздействию низких температур, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может мешать работе.
Проверьте атмосферу, в которой должны храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранилищу

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку.
