Пазогребневые плиты размеры: Пазогребневые (ПГП) плиты для перегородок: размеры и характеристики

Содержание

Пазогребневые (ПГП) плиты для перегородок: размеры и характеристики

Безусловно, межкомнатные перегородки могут быть возведены по и старинке — из кирпича или толстых блоков. Гипсокартон выглядит привлекательнее в плане скорости возведения, но материал не обладает достаточным запасом прочности и звукоизоляции.

Поэтому популярным вариантом остаётся пазогребневая плита, которая давно и успешно применяется в жилом и коммерческом строительстве.

Из чего сделаны и какие бывают пазогребневые плиты

Если говорить о ПГП как специализированных стеновых материалах, то различают две разновидности.

1. Гипсовые ПГП плиты

Сразу стоит уточнить, что пазогребневая плита полностью соответствует требованиям экологической безопасности. Основным компонентом при изготовлении является цемент и гипс марок Г-4 и Г-5, которые относят к разряду экологически чистых. В состав вносятся добавки, повышающие прочность и влагонепроницаемость.

Согласно рекомендациям производителя длина стены должна быть не более 6м. Наибольшая высота конструкции 3,5м. Тогда гарантируется мах. прочность перегородки.

Физико-технические характеристики материала из гипса

Технические характеристики ПГП могут отличаться в зависимости от используемого сырья, и структуры готового перегородочного блока (пустотелый и полнотелый).

Однако при покупке можно руководствоваться такими параметрами:

Показатель Ед. изм Плиты по ТУ
Обыкновенные ТУ5742-007-16415648-98 Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96
Плотность, не более кг/м³ 1250 1100
Водопоглощение не более % 26-32 5
Масса плиты кг 24 29
Предел прочности при сжатии МПа 5,0
Предел прочности при изгибе МПа 2,4
Коэффициент теплопроводности, λA
Коэффициент теплопроводности,λB
Вт/м °С 0,29.
0,35.
Удельная эффективная активность радионуклидов, не более Бк/кг 370
Шумоизоляция дБ 43
Горючесть группа НГ
Влагостойкие гипсовые плиты

Обычные пазогребневые плиты применяют для возведения перегородок или облицовки стен при сухом или нормальном уровне влажности. Для влажных помещений необходимы специализированные влагостойкие плиты, которые легко отличить по характерному зеленому цвету.

Этот момент обязательно нужно учитывать при покупке материала. Если поместить обычную ПГП из гипса во влажную среду, перегородка «поползёт» спустя некоторое время.

Размеры гипсолитовых плит

Перед началом работ, важно рассчитать количество строительного материала, иначе даже сравнительно недорогие ПГП теряют свою финансовую привлекательность. С пазогребневыми плитами всё обстоит довольно просто и выглядит следующим образом:

Технические условия Размеры плит, мм Кол-во плит в 1 м²
Длина Ширина Толщина
Обыкновенные ТУ5742-007-16415648-98 667 500 80 3.0
Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96
900 300 80 3.7

Допустимые отклонения от номинальных размеров: по длине ±3мм; по ширине ±2мм; по толщине ±1мм.

Вес плит из гипсового сырья

Благодаря стандартному типоразмеру, вес пазогребневых плит также приведён к единым значениям. В частности:

  • Стандартные и влагостойкие полнотелые плиты весят 24 и 29 килограмм соответственно.

  • Облегчённый вариант (пустотелые) весят 22 килограмма.

Благодаря этим параметрам, монтаж сподручно проводить силами одного человека.

2. Силикатные пазогребневые плиты

Благодаря наличию крупных игроков на рынке и доступному сырью стеновые плиты этого типа дешевле, чем гипсовые (выгода — более 100р на 1 м2). Могут использоваться в помещениях с высокой влажностью, а отличная геометрия позволяет обойтись без штукатурки.

Плиты аналогично силикатному кирпичу изготавливаются из кварцевого песка и негашёной извести методом прессования. Такие плиты имеют большую плотность чем гипсовые, что, с одной стороны, дает повышенный коэффициент теплопроводности, а с другой – повышенную прочность.

Технические характеристики силикатных перегородочных плит
  • Плотность – от 1225 до 1870 кг/мᶟ (в зависимости от пустотности).

  • Прочность – М 150.

  • Коэффициент теплопроводности – около 0,045 Вт/(м*С).

  • Индекс изоляции воздушного шума – от 47 до 52 дБ.

Размеры и вес ПГП из силиката

Данные плиты отличаются отличной геометрией, но габаритные размеры у образцов изготовленных разными компаниями, могут незначительно отличаться (см. таблицу ниже). Размеры плиты несколько меньше, чем у гипсовой.

Производитель Размеры плит, мм Вес, кг Кол-во плит в 1 м²
Длина Ширина Толщина
Силикатная плита «ЯЗСК» 498 248 70 15,3 8
Силикатная плита (пустотелая) «ЯЗСК» 498 248 70 14,5 8
Силикатная плита «ЯЗСК» 498 248 115 19,5 8
Силикатная плита (пустотелая) «ЯЗСК» 498 248 115 18,2 8
Силикатная плита ЗАО «КЗСМ» 500 250 88 20 8

Материал с толщиной 115 мм, производители предлагают использовать как межквартирные.

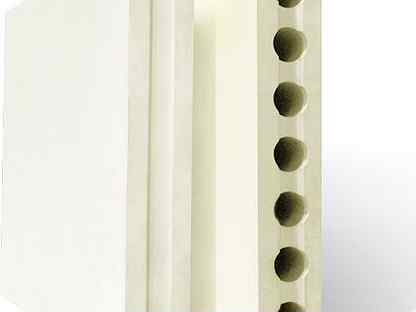

Виды строительных ПГП: полнотелые и пустотелые (пористые)

На деревянные лаги рекомендуется устанавливать перегородки из пустотелых плит (см. фото). Стена будет стоять на бетонном основании и держать тяжелую антресоль? Тогда полнотелый материал — это ваш выбор!

Как гипсовые так и силикатные плиты вополняются двух видов: полнотелые и пористые (пустотелые). Обычная плита выполнена в форме полнотелого параллелепипеда и является более прочной. Пористая за счет пустот обладет лучшей звукоизоляцией при меньшем весе.

Пазогребневые плиты заслуживают высоких оценок профессиональных строителей и пользуются стабильно растущей популярностью. Однако идеальных строительных материалов не бывает. Поэтому рассмотрим, основные преимущества и недостатки стеновых плит.

Плюсы и минусы плит для возведения перегородок

Достоинства:

  • Сравнительно небольшая толщина и вес.

  • Высокий запас прочности материала и надежная система крепления плит.

  • Пожаробезопасность.

  • Невосприимчивость к любой микрофлоре: плесень и грибок. Мнение, что они могут появляться внутри пустотелых плит на данный момент подтверждения не нашло.

  • Простота в обработке: плиты можно пилить обычной ножовкой.

  • Высокая скорость монтажа: ПГП стыкуются по принципу «шип-паз» (сроки возведения выше на 20% чем кирпичная кладка).

  • Минимальная толщина шва (всего 2мм).

  • Экономическая выгода по сравнению с другими материалами.

Недостатки:

  • Не подходят для возведения опорных стеновых конструкций.

  • Относительно низкая звукоизоляция.

  • При перепадах бетонного основания на 3мм и более необходим выравнивающий слой.

  • Проседание опорной плиты и/или стен может привести к обрушению всей перегородки — конструкцию необходимо изолировать специальной эластичной (демпферной) лентой.

Как видно из сравнительного анализа, ПГП – материал имеет свою специфику, которую нужно учитывать при монтаже.

Чем клеить, штукатурить, грунтовать и красить, чтобы все не отвалилось

Какой выбрать клей для надежного монтажа

Для этого вида материала необходим специальный клей, который не только упростит работу, но и обеспечит надёжность конструкции. На рынке имеется несколько проверенных марок клеевого состава, подходящих для возведения перегородок из ПГП. В частности плиты можно клеить:

  1. Волма-монтаж

  2. KNAUF FUGEN (Кнауф Фугенфюллер)

  3. WEBER. CEL GIPS

  4. IVSIL PLAST

  5. БОЛАРС Гипсоконтакт

Средний расход клея

Здесь нет чётких нормативов, но лучше придерживаться пропорции 1.5 кг/м2 или как указывалось выше ~ 50 кг на 1 поддон.

Чем штукатурить готовую стену

Ещё одним неоспоримым преимуществом ПГП – это отсутствие необходимости в штукатурке стен. Плиты имеют гладкую структуру, поэтому при тщательно заделанных стыках можно проводить финишную отделку прямо на основание. Если возникла необходимость в оштукатуривании стен, а это происходит только в случае если появились сколы от неаккуратного монтажа, то привычный цементно-песчаный раствор здесь нее подойдёт. Лучше воспользоваться штукатуркой на гипсовой основе, ротбандом, бетоконтактом или финишпластом.

Чем грунтовать поверхность

Грунтовка поверхности проводится для повышения адгезии. Для этих целей можно использовать обычную грунтовку, которая применима для газосиликатных блоков и аналогичных материалов. Автору статьи доводилось использовать для обработки гипсовой стены перед оклейкой обоев акриловую грунтовку Tiefgrund (Тифгрунт) с отличным результатом.

Окрашивание стен

Красить ПГП можно водоэмульсионными, масляными, полиуретановыми, смоляными, и эпоксидными красками с содержанием полимеров. Известковые и краски на основе жидкого стекла использовать нельзя.

Производители проверенные временем

Пазогребневые плиты представлены на рынке довольно широким ассортиментом. Поэтому приведём перечень проверенных производителей, продукции которых можно доверять.

  1. KNAUF. Немецкая компания, которая специализируется на изготовлении сухих смесей и строительных материалов. Пазогребневые плиты этого производителя отличаются абсолютной геометрией, что делает монтаж более комфортным. Толщина продукции варьируется в пределах 80-100 мм. Стоит отметить, что это самый качественный и дорогостоящий продукт на рынке.

  2. Волма. Волгоградское предприятие, продукция которого занимает более 40% отечественного строительного рынка. Производитель выпускает стандартные и водостойкие пазогребневые плиты, толщиной 80 мм. По сути, это отличная альтернатива предыдущему производителю, которая привлекает покупателей доступной ценой и высоким качеством.

  3. ООО «Магма». Это сравнительно молодой производитель, который заявил о своём существовании в 2012 году. Компания использует для изготовления ПГП проверенные технологии и современное оборудование. Ключевым преимуществом продукции этой компании является выпуск собственного клея, который обычно идёт в комплекте с плитами.

  4. ОАО «Гипсополимер». Российское предприятие, которое занимается производством сухих строительных смесей с 1953 года. Используя накопленный опыт, компания выпускает качественные пазогребневые плиты, которые уверенно конкурируют с западными аналогами.

  5. GIFAS. Это торговая марка Свердловского завода гипсовых изделий. Предприятие работает с 1959 года, на сегодняшний день занимается выпуском пустотелых и полнотелых пазогребневых плит, толщиной 80 мм.

Продукция данных предприятий полностью соответствует международным стандартам качества и российским нормам ГОСТ.

Правила монтажа

Установка межкомнатных перегородок из пазогребневых плит начинается после возведения несущих конструкций. Работы выполняются в следующем порядке:

  • Основание выравнивается, очищается от строительного мусора.

  • Укладывается первый ряд плит, с предварительным нанесением в стыковочный паз клеящего состава. Рекомендуемая толщина шва – не более 2-х мм.

  • Последующие ряды можно фиксировать к стенам дюбель-гвоздями или скобами.

  • Оставшуюся щель между стеной и потолком необходимо заполнить монтажной пеной или проложить специальную эластичную ленту.

  • Внешние углы рекомендуется усилить перфорированным профилем.

После возведения перегородки, в ней проделывают штробы для проводки, розеток и выключателей, шпаклюют и выполняют финишную отделку.

Чем резать материал

  • Болгарка. С задачей справится, но будет очень шумно, пыльно и небезопасно. Обязательно уделите пару минут на изучение статьи про этот своенравный инструмент.

  • Специальная ножовка. Если не жалко инструмент, то можно и обычной, но лучше приобрести специальную пилу высокой твердости с самозатачивающимся зубом.

  • Электролоблик. Если ничего другого под рукой нет, то подойдет, но здесь требуется сноровка. Даже с хорошим полотном рез ощутимо «гуляет».

Надеемся, что статья была полезна для Вас. Всегда рады обратной связи через контакты указанные на странице «О сайте». Успехов на стройке!

обзор гипсовых пазогребневых пустотелых плит размером 667x500x80 мм, гипсоблоков 660х500 мм и других вариантов, использование и монтаж

Делая перепланировку в квартире или доме, приходится устанавливать дополнительные перегородки. И тут возникает огромная проблема с выбором материала, соответствующего техническим требованиям новых стен. Он должен иметь несущую способность, быть прочным, надёжным и переносить чрезмерную нагрузку.

Ещё один важный критерий выбора заключается в простоте монтажа. Довольно часто домашний ремонт делается самостоятельно, поэтому неопытным строителям важно, чтобы материал был податлив и прост в установке. Всем представленным критериям соответствуют пазогребневые плиты.

Что это такое?

Пазогребневые плиты или, как их называют сокращённо, ПГП – это настенный материал, применяемый в укладке несущих перегородок внутри помещений. Отличительная черта данных плит заключается в наличии выступающих и западающих частей, служащих надёжными элементами фиксации перегородочных плит.

В строительстве пазогребневым плитам уделяется особое внимание, так как этот материал обладает рядом весомых достоинств:

  • быстрота монтажа;
  • минимальное количество расходуемого клея для фиксации плит;
  • поверхность ПГП не требует нанесения штукатурки;
  • экологичность;
  • огнестойкость;
  • высокий уровень теплоизоляции;
  • отличная звукоизоляция.

Но несмотря на представленные достоинства, материал ПГП имеет некоторые недостатки:

  • высокий уровень гигроскопичности ограничивает применение ПГП в помещениях с высокой влажностью;
  • установленные ПГП перегородки имеют ограничения по массе навешиваемого оборудования;
  • при осадке здания и даже минимальной сейсмичности есть вероятность появления трещин и деформации блоков.

Однако современные производители, понимая, что перегородки необходимы в комнатах с высоким уровнем влажности, разработали водостойкие пазогребневые блоки.

Их влагостойкие характеристики гарантируют прочность и надёжность перегородочной конструкции в бане и сауне.

Виды и размеры

Согласно межгосударственным требованиям стандарта, каждая пазогребневая плита должна иметь чёткие размеры:

  • 667×500 мм;
  • 660х500 мм;
  • 900×300 мм.

Толщина блоков колеблется в пределах 80-100 мм. Наиболее распространёнными считаются габариты 667x500x80 мм. Что касается плотности, этот показатель полностью зависит от используемых при изготовлении материалов. Таким образом, получается, что уровень плотности для гипсовых блоков составляет 1050–1300 кг/м³, а для силикатных минимальный показатель равен1870 кг/м³.

При заявленных требованиях госстандарта, пазогребневые плиты различаются по нескольким параметрам. И в первую очередь это состав.

  • Гипсовые плиты создаются литьевым способом. В их составе присутствуют гипс и пластификатор. Согласно техническим характеристикам, уровень теплоизоляции гипсоблоков очень высокий. Толщина плиты в 8 см равнозначна стене, покрытой слоем бетона толщиной в 4 см.
  • Силикатные плиты изготавливают из кварцевого песка, извести и воды. Их технические характеристики практически по всем показателям похожи на гипсовые блоки.

На сегодняшний день изготавливаемые ПГП блоки разделяются по типу креплений. Паз/гребень может иметь прямоугольную форму или трапециевидную. Разницы между прочностью в креплениях нет. Вопрос о выборе предполагает удобство монтажа для самого мастера.

На строительном рынке можно встретить несколько видов пазогребневых плит.

  • Стандартные. Их используют в помещениях с низким уровнем влажности. Но при этом высота стен комнаты не должна быть более 4,2 м.
  • Гидрофобизированные. Более понятное название – влагостойкие. В составе данных плит присутствуют специальные водоотталкивающие добавки. Определить, что это гидрофобизированные плиты можно по зеленоватому оттенку.
  • Шунгитовые. Данные плиты предполагается использовать в помещениях, где устанавливаются очень много приборов с электромагнитным излучением. В составе таких плит присутствует каменный уголь, из-за чего они имеют чёрный цвет.

Также пазогребневые блоки выпускаются в виде пустотелых и полнотелых конструкций. Пустотелые плиты используются для создания перегородок в домашней среде. Полнотелые блоки – для монтажа стен в производственных и общественных сооружениях.

Кстати говоря, можно создавать двойные конструкции из пустотелых и полнотелых плит. В расстоянии между ними удастся спрятать утеплитель, электропроводку и другие коммуникации.

Производители и их продукция

На сегодняшний день пазогребневые гипсоблоки являются наиболее востребованным материалом. Его применяют не только для создания и реконструкции общественных зданий, но и при проведении ремонтов дома с задумкой перепланировки. На строительном рынке можно встретить пазогребневые плиты как отечественных, так и зарубежных производителей.

Например, компания Knauf. Она выпускает ПГП материал под названием «Knauf-гипсолит». Этот известный на весь мир производитель готов предложить своим покупателям стандартные и гидрофобизированные полнотелые блоки.

Довольно крупная и весьма известная компания «Волма» занимается производством полнотелых и пустотелых ПГП блоков, обладающих обычными и влагостойкими характеристиками. Встретить её продукцию можно на российском рынке и в странах таможенного союза. Многие строители отдают своё предпочтение именно плитам «Волма», так как они отличаются повышенной прочностью и удобством монтажа.

Широко известным в строительной сфере является «Пешеланский гипсовый завод». Он занимается изготовлением ПГП блоков из гипса, добываемого в собственной шахте. Готовая продукция завода поставляется практически во все регионы РФ, а также на рынки стран ближнего зарубежья. «Пешеланский гипсовый завод» предлагает своим клиентам не только обычные и гидрофобизированные плиты – производитель изготавливает шунгитовые пазогребневые панели, поглощающие электромагнитное излучение.

Использование и монтаж

На сегодняшний день в строительной сфере широко применяются полнотелые и пустотелые ПГП блоки. Их отличительная черта заключается в простоте монтажа. Конечно, удобно пригласить специалиста-каменщика, который за короткий промежуток времени поднимет перегородки, а можно сделать монтаж плит своими руками. Главное, знать общие требования для работы с плитами ПГП:

  • монтаж плит необходимо производить до начала отделочных работ;
  • температура в помещении должна составлять более 5 градусов тепла;
  • прежде чем ставить плиты, их необходимо обработать грунтовкой.

Чтобы приступить к процессу укладки, необходимо подготовить некоторые инструменты и материалы:

  • ПГП плиты;
  • клеевую смесь;
  • грунтовку;
  • скобы для фиксации перегородки к потолочному перекрытию и полу;
  • саморезы;
  • шпатель;
  • уровень;
  • ёмкость для замешивания клеевого состава;
  • ножовку;
  • дрель;
  • шуруповёрт.

Теперь можно приступать к подготовительному шагу монтажа перегородки. Прежде всего, на полу делается разметка разделительной стенки. Для этого напольное покрытие необходимо очистить от пыли, обработать грунтовкой. Границы перегородки наносятся карандашом или маркером. На высоту 30 см с боковой стороны необходимо натянуть прочную нить, которая будет указывать границы монтажа первого ряда плит.

Далее производится подготовка раствора. Клеящая смесь представлена в сухом виде. Соответственно, её необходимо развести с водой в пропорции, указанной на упаковке. Смесь на гипсовой основе гораздо быстрее схватывается. Поэтому замешивать её необходимо в небольшом количестве. На основание плиты и примыкающую часть стены наносится небольшое количество клея. Плита устанавливается на раствор гребнем вверх и плотно прижимается к напольному покрытию и стене. Горизонтальность проверяется уровнем. На торцевую сторону блока наносится клеящий состав, предназначенный для фиксации следующего блока.

После установки первого ряда плит можно приступать ко второму. Процесс монтажа в данном случае слегка похож на кирпичную кладку, где применяется перевязка швов соединения. Соответственно, второй ряд делается со смещением соединения стыков кладочных плит. Чтобы усилить перегородку, необходимо закрепить металлические уголки или скобы в местах соединения плит со стеной и полом. Монтаж фиксаторов производится посредством саморезов.

По аналогичной схеме выкладывается вся перегородка. Необходимо знать тонкости заделывания зазоров между собранной стеной и потолочным перекрытием. Понятно, что между ними присутствует щель.

Наиболее простым способом заполнения зазора является использование монтажной пены или стартовой шпатлёвки. Зная правила работы, можно приступать к самостоятельному монтажу ПГП плит.

В следующем видео вас ждет монтаж стен и перегородок из пазогребневых плит своими руками.

Пазогребневые (ПГП) плиты для перегородок: размеры и характеристики



При перепланировке квартиры или строительстве частного дома, приходится ставить новые перегородки. Подобрать для них материал не так то просто. Он не должен создавать чрезмерную нагрузку на перекрытие, должен быть надежным и иметь хорошую несущую способность. А еще желательно, чтобы монтаж был несложным и быстрым, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это гипсокартонные перегородки и пазогребневые плиты. В этой статье будем говорить о пазогребне.

2

Разновидности блоков – выбираем подходящие

Рассматриваемые плиты бывают разными. Они делятся на:

силикатные и гипсовые;влагостойкие и обычные;пусто- и полнотелые.

Гипсовые блоки изготавливаются из гипса (строительного) марок Г-5 и Г-4. Если производятся обычные плиты, никаких других добавок в них нет. А вот при изготовлении водостойких изделий в гипс примешивают специальные модификаторы (портландцемент и доменный шлак). Они делают ПГП невосприимчивыми к повышенной влажности. Обычная гипсовая плита может применяться исключительно в сухих помещениях. Водостойкие блоки (они окрашены в зеленый цвет) разрешается использовать на любых по уровню влажности объектах.

Изделия из гипса имеют стандартные размеры и технические характеристики. Вес пустотелых плит – 22–24 кг, полнотелых – 30–32. Первые рекомендованы для монтажа перегородок в помещениях, где напольные основания не способны выдерживать повышенные нагрузки. Полнотелые изделия отличаются большей прочностью. Сооружения из них получаются намного долговечнее и надежнее в эксплуатации. Стандартный размер гипсовых плит обоих видов – 66,7 (длина) на 50 (высота) на 8 (толщина) сантиметров, показатель водопоглощения – 5 %!((MISSING)водостойкие) и 26–32 %!((MISSING)обычные), плотность – 1100–1350 кг/куб. м. Некоторые производители выпускают пустотелые ПГБ с увеличенной до 10 см толщиной.

Гипсовые обычные блоки по типу гребня подразделяют на прямоугольные и трапециевидные. Их эксплуатационные характеристики одинаковые. Отличие между изделиями заключается в геометрической форме их гребня. Монтаж прямоугольных и трапециевидных пазогребневых плит выполняется по одному принципу. Интересующие нас изделия производятся разными компаниями. Наибольшей популярностью пользуются блоки под брендами Волма и KNAUF. Они отличаются высокой точностью геометрических размеров и гарантированно стабильными техническими характеристиками. Из пазогребня Волма и KNAUF строят стены, межквартирные перегородки (двойные и одинарные), оконные и дверные проемы. Последние, кстати, разрешается устанавливать без дополнительных перемычек, называемых закладными.

По сравнению с гипсовыми силикатные ПГП более влагостойкие и прочные. Изготавливаются они методом прессования и обработки паром из песка (кварцевого), негашеной извести и воды в специальных акриловых ваннах-агрегатах. Одна силикатная плита весит 15,6–21,9 кг, имеет плотность порядка 1870 кг/куб. м., размеры 50х25х7 см, показатель поглощения воды 13,6 %! (MISSING)Высокие прочностные характеристики позволяют использовать силикатные изделия для выполнения любых монтажных работ без каких-либо ограничений.

Размеры, вес и технические характеристики пазогребневой плиты — ПГП

Безусловно, межкомнатные перегородки могут быть возведены по и старинке — из кирпича или толстых блоков. Гипсокартон выглядит привлекательнее в плане скорости возведения, но материал не обладает достаточным запасом прочности и звукоизоляции.

Поэтому популярным вариантом остаётся пазогребневая плита, которая давно и успешно применяется в жилом и коммерческом строительстве.

Из чего сделаны и какие бывают пазогребневые плиты

Если говорить о ПГП как специализированных стеновых материалах, то различают две разновидности.

1. Гипсовые ПГП плиты

Сразу стоит уточнить, что пазогребневая плита полностью соответствует требованиям экологической безопасности. Основным компонентом при изготовлении является цемент и гипс марок Г-4 и Г-5, которые относят к разряду экологически чистых. В состав вносятся добавки, повышающие прочность и влагонепроницаемость.

Согласно рекомендациям производителя длина стены должна быть не более 6м. Наибольшая высота конструкции 3,5м. Тогда гарантируется мах. прочность перегородки.

Физико-технические характеристики материала из гипса

Технические характеристики ПГП могут отличаться в зависимости от используемого сырья, и структуры готового перегородочного блока (пустотелый и полнотелый). Однако при покупке можно руководствоваться такими параметрами:

ПоказательЕд. измПлиты по ТУ
Обыкновенные ТУ5742-007-16415648-98Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96
Плотность, не болеекг/м³12501100
Водопоглощение не более%!26-325
Масса плитыкг2429
Предел прочности при сжатииМПа5,0
Предел прочности при изгибеМПа2,4
Коэффициент теплопроводности, λA

Коэффициент теплопроводности,λB

Вт/м °С0,29.

0,35.

Удельная эффективная активность радионуклидов, не болееБк/кг370
ШумоизоляциядБ43
ГорючестьгруппаНГ
Влагостойкие гипсовые плиты

Обычные пазогребневые плиты применяют для возведения перегородок или облицовки стен при сухом или нормальном уровне влажности. Для влажных помещений необходимы специализированные влагостойкие плиты, которые легко отличить по характерному зеленому цвету.

Этот момент обязательно нужно учитывать при покупке материала. Если поместить обычную ПГП из гипса во влажную среду, перегородка «поползёт» спустя некоторое время.

Размеры гипсолитовых плит

Перед началом работ, важно рассчитать количество строительного материала, иначе даже сравнительно недорогие ПГП теряют свою финансовую привлекательность. С пазогребневыми плитами всё обстоит довольно просто и выглядит следующим образом:

Технические условияРазмеры плит, ммКол-во плит в 1 м²
ДлинаШиринаТолщина
Обыкновенные ТУ5742-007-16415648-98667500803. 0
Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96900300803.7

Допустимые отклонения от номинальных размеров: по длине ±3мм; по ширине ±2мм; по толщине ±1мм.

Целых плит в 1 м3 – 37 шт.
Сколько на поддоне – 32 шт.

Вес плит из гипсового сырья

Благодаря стандартному типоразмеру, вес пазогребневых плит также приведён к единым значениям. В частности:

Стандартные и влагостойкие полнотелые плиты весят 24 и 29 килограмм соответственно.
Облегчённый вариант (пустотелые) весят 22 килограмма.

Благодаря этим параметрам, монтаж сподручно проводить силами одного человека.

2. Силикатные пазогребневые плиты

Благодаря наличию крупных игроков на рынке и доступному сырью стеновые плиты этого типа дешевле, чем гипсовые (выгода — более 100р на 1 м2). Могут использоваться в помещениях с высокой влажностью, а отличная геометрия позволяет обойтись без штукатурки.

Плиты аналогично силикатному кирпичу изготавливаются из кварцевого песка и негашёной извести методом прессования. Такие плиты имеют большую плотность чем гипсовые, что, с одной стороны, дает повышенный коэффициент теплопроводности, а с другой – повышенную прочность.

Технические характеристики силикатных перегородочных плит

Плотность – от 1225 до 1870 кг/мᶟ (в зависимости от пустотности).
Прочность – М 150.
Коэффициент теплопроводности – около 0,045 Вт/(м*С).
Индекс изоляции воздушного шума – от 47 до 52 дБ.

Размеры и вес ПГП из силиката

Данные плиты отличаются отличной геометрией, но габаритные размеры у образцов изготовленных разными компаниями, могут незначительно отличаться (см. таблицу ниже). Размеры плиты несколько меньше, чем у гипсовой.

ПроизводительРазмеры плит, ммВес, кгКол-во плит в 1 м²
ДлинаШиринаТолщина
Силикатная плита «ЯЗСК»4982487015,38
Силикатная плита (пустотелая) «ЯЗСК»4982487014,58
Силикатная плита «ЯЗСК»49824811519,58
Силикатная плита (пустотелая) «ЯЗСК»49824811518,28
Силикатная плита ЗАО «КЗСМ»50025088208

Материал с толщиной 115 мм, производители предлагают использовать как межквартирные.

Количество на поддоне 54 шт
Расход клея ~ 50 кг на 1 поддон

Виды строительных ПГП: полнотелые и пустотелые (пористые)

На деревянные лаги рекомендуется устанавливать перегородки из пустотелых плит (см. фото). Стена будет стоять на бетонном основании и держать тяжелую антресоль? Тогда полнотелый материал — это ваш выбор!

Как гипсовые так и силикатные плиты вополняются двух видов: полнотелые и пористые (пустотелые). Обычная плита выполнена в форме полнотелого параллелепипеда и является более прочной. Пористая за счет пустот обладет лучшей звукоизоляцией при меньшем весе.

Пазогребневые плиты заслуживают высоких оценок профессиональных строителей и пользуются стабильно растущей популярностью. Однако идеальных строительных материалов не бывает. Поэтому рассмотрим, основные преимущества и недостатки стеновых плит.

Плюсы и минусы плит для возведения перегородок

Достоинства:

Сравнительно небольшая толщина и вес.
Высокий запас прочности материала и надежная система крепления плит.
Пожаробезопасность.
Невосприимчивость к любой микрофлоре: плесень и грибок. Мнение, что они могут появляться внутри пустотелых плит на данный момент подтверждения не нашло.
Простота в обработке: плиты можно пилить обычной ножовкой.
Высокая скорость монтажа: ПГП стыкуются по принципу «шип-паз» (сроки возведения выше на 20%!ч(MISSING)ем кирпичная кладка).
Минимальная толщина шва (всего 2мм).
Экономическая выгода по сравнению с другими материалами.

Недостатки:

Не подходят для возведения опорных стеновых конструкций.
Относительно низкая звукоизоляция.
При перепадах бетонного основания на 3мм и более необходим выравнивающий слой.
Проседание опорной плиты и/или стен может привести к обрушению всей перегородки — конструкцию необходимо изолировать специальной эластичной (демпферной) лентой.

Как видно из сравнительного анализа, ПГП – материал имеет свою специфику, которую нужно учитывать при монтаже.

Детально про плюсы и минусы материала читайте в этой статье >>>

Чем клеить, штукатурить, грунтовать и красить, чтобы все не отвалилось

Какой выбрать клей для надежного монтажа

Для этого вида материала необходим специальный клей, который не только упростит работу, но и обеспечит надёжность конструкции. На рынке имеется несколько проверенных марок клеевого состава, подходящих для возведения перегородок из ПГП. В частности плиты можно клеить:

Волма-монтаж
KNAUF FUGEN (Кнауф Фугенфюллер)
WEBER. CEL GIPS
IVSIL PLAST
БОЛАРС Гипсоконтакт

Средний расход клея

Здесь нет чётких нормативов, но лучше придерживаться пропорции 1.5 кг/м2 или как указывалось выше ~ 50 кг на 1 поддон.

Чем штукатурить готовую стену

Ещё одним неоспоримым преимуществом ПГП – это отсутствие необходимости в штукатурке стен. Плиты имеют гладкую структуру, поэтому при тщательно заделанных стыках можно проводить финишную отделку прямо на основание. Если возникла необходимость в оштукатуривании стен, а это происходит только в случае если появились сколы от неаккуратного монтажа, то привычный цементно-песчаный раствор здесь нее подойдёт. Лучше воспользоваться штукатуркой на гипсовой основе, ротбандом, бетоконтактом или финишпластом.

Чем грунтовать поверхность

Грунтовка поверхности проводится для повышения адгезии. Для этих целей можно использовать обычную грунтовку, которая применима для газосиликатных блоков и аналогичных материалов. Автору статьи доводилось использовать для обработки гипсовой стены перед оклейкой обоев акриловую грунтовку Tiefgrund (Тифгрунт) с отличным результатом.

Окрашивание стен

Красить ПГП можно водоэмульсионными, масляными, полиуретановыми, смоляными, и эпоксидными красками с содержанием полимеров. Известковые и краски на основе жидкого стекла использовать нельзя.

Производители проверенные временем

Пазогребневые плиты представлены на рынке довольно широким ассортиментом. Поэтому приведём перечень проверенных производителей, продукции которых можно доверять.

KNAUF. Немецкая компания, которая специализируется на изготовлении сухих смесей и строительных материалов. Пазогребневые плиты этого производителя отличаются абсолютной геометрией, что делает монтаж более комфортным. Толщина продукции варьируется в пределах 80-100 мм. Стоит отметить, что это самый качественный и дорогостоящий продукт на рынке.
Волма. Волгоградское предприятие, продукция которого занимает более 40%!о(MISSING)течественного строительного рынка. Производитель выпускает стандартные и водостойкие пазогребневые плиты, толщиной 80 мм. По сути, это отличная альтернатива предыдущему производителю, которая привлекает покупателей доступной ценой и высоким качеством.
ООО «Магма». Это сравнительно молодой производитель, который заявил о своём существовании в 2012 году. Компания использует для изготовления ПГП проверенные технологии и современное оборудование. Ключевым преимуществом продукции этой компании является выпуск собственного клея, который обычно идёт в комплекте с плитами.
ОАО «Гипсополимер». Российское предприятие, которое занимается производством сухих строительных смесей с 1953 года. Используя накопленный опыт, компания выпускает качественные пазогребневые плиты, которые уверенно конкурируют с западными аналогами.
GIFAS. Это торговая марка Свердловского завода гипсовых изделий. Предприятие работает с 1959 года, на сегодняшний день занимается выпуском пустотелых и полнотелых пазогребневых плит, толщиной 80 мм.

Продукция данных предприятий полностью соответствует международным стандартам качества и российским нормам ГОСТ.

Правила монтажа

Установка межкомнатных перегородок из пазогребневых плит начинается после возведения несущих конструкций. Работы выполняются в следующем порядке:

Основание выравнивается, очищается от строительного мусора.
Укладывается первый ряд плит, с предварительным нанесением в стыковочный паз клеящего состава. Рекомендуемая толщина шва – не более 2-х мм.
Последующие ряды можно фиксировать к стенам дюбель-гвоздями или скобами.
Оставшуюся щель между стеной и потолком необходимо заполнить монтажной пеной или проложить специальную эластичную ленту.
Внешние углы рекомендуется усилить перфорированным профилем.

После возведения перегородки, в ней проделывают штробы для проводки, розеток и выключателей, шпаклюют и выполняют финишную отделку.

Чем резать материал

Болгарка. С задачей справится, но будет очень шумно, пыльно и небезопасно. Обязательно уделите пару минут на изучение статьи про этот своенравный инструмент.
Специальная ножовка. Если не жалко инструмент, то можно и обычной, но лучше приобрести специальную пилу высокой твердости с самозатачивающимся зубом.
Электролоблик. Если ничего другого под рукой нет, то подойдет, но здесь требуется сноровка. Даже с хорошим полотном рез ощутимо «гуляет».

Надеемся, что статья была полезна для Вас. Всегда рады обратной связи через контакты указанные на странице «О сайте». Успехов на стройке!



Источник: bydom. ru

Плюсы и минусы плит для возведения перегородок

Достоинства:

Сравнительно небольшая толщина и вес.
Высокий запас прочности материала и надежная система крепления плит.
Пожаробезопасность.
Невосприимчивость к любой микрофлоре: плесень и грибок. Мнение, что они могут появляться внутри пустотелых плит на данный момент подтверждения не нашло.
Простота в обработке: плиты можно пилить обычной ножовкой.
Высокая скорость монтажа: ПГП стыкуются по принципу «шип-паз» (сроки возведения выше на 20%!ч(MISSING)ем кирпичная кладка).
Минимальная толщина шва (всего 2мм).
Экономическая выгода по сравнению с другими материалами.

Недостатки:

Не подходят для возведения опорных стеновых конструкций.
Относительно низкая звукоизоляция.
При перепадах бетонного основания на 3мм и более необходим выравнивающий слой.
Проседание опорной плиты и/или стен может привести к обрушению всей перегородки — конструкцию необходимо изолировать специальной эластичной (демпферной) лентой.

Как видно из сравнительного анализа, ПГП – материал имеет свою специфику, которую нужно учитывать при монтаже.

Детально про плюсы и минусы материала читайте в этой статье >>>

Несущая способность ПГП

Перегородки, построенные из гипсовых пазогребневых плит (ПГП), характеризуются достаточно высокой несущей способностью. Поэтому на них можно вешать полки, кухонные шкафчики, умывальники и другие бытовые конструкции.

Согласно техническому регламенту компании Кнауф, на простой пластиковый дюбель с саморезом, установленный в ПГП допускаются следующие нагрузки (в зависимости от диаметра крепежа и глубины отверстия).

Диаметр дюбеля, ммГлубина отверстия, ммДопустимая нагрузка на 1 дюбель, кг
85512
107024
128028
149050

Другие виды работ и тонкости процесса

В процессе создания перегородки из пазогребневых плит кнауф может потребоваться сделать в ней отверстие для двери, или будут необходимы оконные проемы.

Для этого в проеме устанавливают полураму, которая крепится посредством саморезов.

Несмотря на то, что процесс кладки гипсовых плит доступен совершенным новичкам в данной сфере, есть определенные нюансы, которые принимают во внимание и учитывают в работе:

В процессе монтажа необходимо точно совместить пазы, никаких проемов или неровностей оставлять нельзя;
Неукоснительно соблюдают вертикальное и горизонтальное положение рядов;
Прежде чем приступать к работе, следует убедиться

Вес пазогребневой плиты ПГП различных производителеей



Вступление

Пазогребневая плита ПГП удобный материал для возведения перегородок в жилом и офисном помещении. Перегородки из ПГП получаются легче, чем перегородки из кирпича, но тяжелее чем перегородки из гипсокартона. Это обстоятельство заставляет, в  некоторых случаях, рассчитывать нагрузку от перегородок ПГП на перекрытия. Для этого и нужно знать вес пазогребневой плиты.

Зачем знать вес пазогребневой плиты?

Вопрос знания веса пазогребневых плит, скорее риторический, чем практический. Вес любого строительного материала нужно знать для выбора транспорта доставки, расчёта нагрузки на перекрытие, закупки крепёжных изделий и определения трудозатрат при работе с ним.

Например, выбрали вы для отделки и защиты фасада дома сайдинг. Виниловые сайдинг-панели отличный по характеристикам, удобный по монтажу, долговечный по эксплуатации материал с одним великолепным параметром — он лёгкий. Даже при больших объёмах для его доставки не нужно тяжеловесной техники. То же самое можно сказать про плиты ПГП. Они весят гораздо меньше, чем кирпич или каменные блоки.

Вес пазогребневых плит важен, еще и потому, что ПГП чаще используют в ремонте помещений и монтируют по имеющимся перекрытиям, которые вполне могут иметь ограничения по нагрузке. Кроме этого, выпускаются ПГП разных типов и марок и вес плит, от различных производителей, может отличаться, что не нужно знать при их покупке.

Вес пазогребневых плит

Перед предметным разговором про вес ПГП, вспомним, что плиты выпускаются полнотелыми и пустотелыми. Принципиальной разницы между этими двумя типами плит нет, кроме веса плит. Также перегородка из пустотелой плиты, более устойчива к огню и удобна для прокладки скрытых инженерных коммуникаций.

Кроме конструкции ПГП плиты, на её вес будут влиять и размеры плит. Очевиден рост веса плиты, от роста её размеров.

Вес пазогребневой плиты Кнауф

ПГП Кнауф весит:

  • Влагостойкая полнотелая плита толщиной 80 мм, весит 29 кг, вес 1 кв. метра однослойной перегородки составит 87 кг.
  • Стандартная плита Кнауф толщиной 80 мм весит 28 кг, вес метра перегородки 84 кг.
  • Влагостойкая полнотелая плита толщиной 100 мм, весит 38 кг, вес 1 кв. метра однослойной перегородки составит 114 кг.
  • Стандартная плита Кнауф толщиной 100 мм весит 37 кг, вес метра перегородки 111 кг.

Вес пазогребневой плиты Волма

  • Плита Волма пустотелая толщиной 80 мм, весит не более 22 кг. Пустотелые плиты 100 мм компанией Волма НЕ выпускаются.
  • Волма ПГП полнотелая весят: толщиной 80 мм — 30 кг, толщиной 100 мм — 36 кг.
  • Влагостойкость плиты не влияет на её вес.

Пазогребневые плиты Русеан

  • Вес пустотелых плит 80 мм компании Русеан составляет 20 кг, влагостойких плит — 22 кг.
  • Полнотелые плиты Русеан весят: 80 мм — 28 кг, влагостойкие 80 мм — 30 кг, плиты 100 мм весят 37 кг.

Вывод

Как видите, вес пазогребневой плиты от трёх разных производителей приблизительно одинаков. Учитывая стандартные размеры плит, можно легко рассчитать вес ваших перегородок, подобрать нужную машину и не разрушить перекрытие в доме.

Видео, как монтировать ПГП перегородку

©Gipsokart. ru

Еще статьи



Пазогребневая плита 👉 разновидности и технические данные

Пазогребневые плиты используются для внутренней отделки помещений. Производится обшивка стен, монтаж межкомнатных перегородок. Разрешено использовать материал для наружной облицовки. Это альтернативный вариант замены гипсокартонных листов. В основе лежит гипсовый наполнитель. Добавление компонентов увеличивает срок эксплуатации такого стройматериала и улучшает его прочностные характеристики.

Пазогребневая перегородка

Содержание статьи

Структура, виды

Отличие пазогребневого изделия от гипсокартона в листах – паз в торцевой части. Конструкция существенно ускоряет сборку отдельных элементов и повышает прочность их соединения. Поэтому плиты и назвали пазогребневыми. Пазы выполняются в форме трапеции или прямоугольника.

Есть два вида плит в качестве стенового сырья.

Гипсовые ПГП

Продукция производится по требованиям экологической безопасности. Базовое сырье блоков – цементный и гипсовый порошок, марок Г-4, Г-5. Они относятся к разряду экологически безопасных стройматериалов. Во время изготовления вводятся добавки, улучшающие качество изготовленной продукции. Повышается прочность, влагонепроницаемость плит.

Гипсовые

Производитель рекомендует придерживаться максимальных размеров перегородки: высота – 3,5 м, ширина – 6 м. Не стоит превышать параметры. При таком раскладе гарантия надежности не обеспечивается.

При установке ПГП контролируйте, чтобы плиты были однородными. Плитные конструкции занимают существенно меньше места. Не требуется дополнительное усиление дверного проема, шириной до 0,9 м. Значительно упрощается возведение перегородки.

Физико-технические параметры гипсовых изделий

Технические и эксплуатационные параметры гипсового стройматериала зависят от сырья, структуры блока. Он бывает пустотелым и полнотелым.

Полнотелая продукция очень прочная. Пустотелый аналог легче по весу, проще во время монтажа перегородки. Наблюдается одновременное улучшение звукоизоляции помещения. Фиксация ПГП производится стандартным склеиванием, что обеспечивает скорость, легкость работ с материалом. Отсутствует образование строительного мусора. Установка плит в два слоя выполняется для увеличения прочности конструкции. Не требуется оштукатуривание поверхности.

Технические параметры

Влагостойкие гипсовые

Стандартная пазогребневая продукция используется для сооружения перегородок и облицовки стен внутри зданий с сухим, нормальным микроклиматом. Для помещений с повышенной степенью влажности рекомендуются влагостойкие плиты. Их можно узнать по характерному зеленоватому окрасу.

Влагостойкие

При выборе материала нужно учитывать условия установки плит. Проверять сертификаты качества строительного сырья, чтобы не попасться на подделку. Лучше это сделать в магазине. Если установить обычные ПГП во влажную среду, через некоторое время они “поползут”.

Размеры ПГП

При выборе продукции строительного назначения требуется предварительный расчет. Иначе, даже доступный материал использовать нецелесообразно. Выполнять подсчет стройматериала легко, нужно ознакомиться с размерами одной единицы и подсчитать их количество по площади перегородки или стены для облицовки.

Размерная линейка влагостойких плит

Вес гипсовых изделий

Стандартный типовой размер продукции позволяет привести массу изделий к единому значению. Вес одной плиты:

  • стандартная – 24 кг;
  • влагостойкая – 29 кг;
  • пустотелая (облегченная) – 22 кг.

Небольшая масса одной единицы стройматериала позволяет реализовать строительство силами одного человека. Не требуется посторонняя помощь.

Силикатные ПГП

Производство силикатной продукции ведется на основе кварцевого песка, гашенной извести и воды. Применяется методика прессования с обработкой изделий паром под высоким давлением. Структура стройматериала обеспечивает ровность, гладкость поверхности, правильную геометрию заготовок. Пазогребневая крепежная система увеличивает прочность фиксации элементов.

Сырье и методики производства способствуют утяжелению, увеличению плотности плит. Повышается коэффициент теплопроводности и прочностные характеристики материала. Размеры силикатных изделий разные, зависят от производителя. Если проводить сравнение с гипсовым аналогом – они меньше.

Силикатные

Производятся два вариант плит: полнотелые и пустотелые. Во втором случае, наблюдается увеличение звукоизоляционных характеристик. Одна единица стройматериала весит меньше.

Силикатные изделия характеризуются пониженной склонностью к впитыванию влаги, воды. Сырье разрешено использовать для возведения внутренних перегородок во влажной среде.

Определяя вид плитного материала для возведения перегородок, в учет берется вид перекрытия и назначение помещения. Обустройство силикатного сырья для деревянных лаг, работы в детской комнате, требует облегченного варианта пустотки. В случае облицовки бетонных стен, на которые крепится тяжелая мебель или декор, используется прочная полнотелая продукция из силиката.

Иногда требуется двухслойная перегородка для защиты помещения от теплопотерь, шума. В полости между двумя шарами плит укладывается минеральная вата. Прокладываются инженерные коммуникационные линии. Изоляционный стройматериал может быть другим.

Ранее силикатный кирпич использовался для реализации межквартирных перегородок в виду своей звуко-, шумоизоляции. Материал гасил звуковые вибрации эффективнее керамики. Сегодня главная цель материала – прочностные свойства, надежность.

Технические характеристики силикатных изделий

Физико-технические параметры силикатного кирпича позволяют активно использовать его в строительстве. Силикат противостоит огню. Не выделяет в воздушную среду токсичных паров. Не пропускает электрический ток, хороший изолятор. Газопроницаемость структуры обеспечивает хорошие микроклиматические условия в помещении. Под влиянием несущественных колебаний влажности не поддается гниению, деформации.

Технические свойства

Габариты, масса силикатных ПГП

Плитные изделия с хорошей геометрией. Но размерная таблица зависит от производителя. Если сравнивать в общем размеры блоков, они меньше, чем гипсовые. Все объясняется большим весом стройматериала.

Параметры

Изделия, толщиной 11,5 см разрешено применять для организации межквартирных перегородок.

Виды строительных ПГП: полнотелые и пустотелые (пористые)

Сооружение деревянных лаг требует применения пустотелых блоков. Если конструкция будет фиксироваться на основании из бетона, на нее повесят тяжелые декоративные изделия, полки, требуется выбирать более надежные плиты в полнотелом исполнении. Они более крепкие, качественные, выдерживают существенные нагрузки.

Плитные блоки из силиката или гипса производятся в двух вариациях: пустотелые и полнотелые. Стандартная плита производится в виде полнотелой параллелепипедной заготовки, характеризующейся высокой прочностью. Пористая структура пустот повышает звукоизоляционные характеристики перегородки при небольшой массе одного блока.

Пазогребневые плиты популярны в строительной сфере в виду своих достоинств, доступности. Но обладают и отрицательными характеристиками.

Положительные, отрицательные стороны

Преимущества:

  • экологическая безопасность. Материал не выделяет токсичных веществ в воздух. Безопасен для организма и окружающей среды;
  • высокая степень огнеупорности;
  • повышенный уровень паровой проницаемости;
  • быстрота, простота монтажа. Не требуется строительное образование. С установкой перегородки и фиксацией замка справится любой мужчина;
  • возможность дополнительной обработки стройматериала: подгоняются размеры, высверливаются отверстия;
  • не требуется оштукатуривание лицевой стороны перегородки;
  • сочетаемость материала с другим облицовочным сырьем;
  • доступность.

Недостатки:

  • пониженные звукоизоляционные характеристики. Если предполагается возведение перегородок для частного или загородного коттеджа, блоки используются спокойно. Когда требуется выполнить работу в многоэтажном многоквартирном здании, наблюдается хорошая слышимость соседних комнат своей квартиры, соседей. Устраняется проблема недостаточной звукоизоляции путем дополнительного применения звукоизоляционного материала для поверхности стен;
  • структура пустотелого блока не позволяет надежно закрутить саморезы или вбить гвозди. На такую стену не рекомендуется вешать массивные перегородки и крючки. Требуется использовать облегченные конструкции или отказаться от монтажа;
  • высокие прочностные параметры существенно снижаются, если недостаточно хорошо прикрепить перегородки к плоскости потолка. Просадка блочных перекрытий – причина деформации, разрушения конструкции. Рекомендуется между перегородкой и потолком оставить небольшой зазор, заполняемый монтажной пеной.

Установка внутренних перегородок, облицовка фасада зданий пазогребневыми изделиями популярны в многоквартирных, частных домах. Используется для новостроек, при вторичном капитальном ремонте.

Чтобы выполнить сооружение плитной конструкции, требуются стандартные инструменты для создания отверстий, цементно-песчаная смесь, клеевые составы, стандартный крепеж в виде дюбелей, гвоздей.

Декорирование готовой поверхности проводится разными облицовочными материалами: декоративной фактурной штукатуркой, краской, обоями. При необходимости, внутрь полости плит прокладываются коммуникационные провода электрической системы. Конструкция дополнительно утепляется, изолируется от повышенного шума, звуков.

В работе рекомендуется следовать технологическому процессу, не нарушать строительные нормативы. Применять безопасные приемы труда, средства защиты.

Вконтакте

Facebook

Twitter

Одноклассники

ПГП: размеры, виды, область применения

С тех пор как появились на строительном рынке современные пазогребневые плиты, обустройство перегородок в помещении стало оперативным, менее трудоемким и дорогостоящим. Пример для наглядности: размеры одной ПГП – 66,7х50,0см, это по объему равняется кладке из 20 кирпичей.

Содержание статьи

Гипсовые ПГП

В зависимости от степени гидрофобности, панели выпускаются:

  • Водостойкие – размеры 66,7х50,0х7,0-10,0см – зеленого цвета;
  • Стандартные (обычные) – размеры 66,7х50,0х7,0-10,0см.
Гипсовая ПГП

Производители предлагают пустотелого и полнотелого типа плиты. Их размеры идентичны, а вес, соответственно разный. Пустотелые ПГП легче на 25 процентов.

Плиты с такими рабочими характеристиками:

  • Высокая плотность;
  • Низкая теплопроводность;
  • Хорошая звукоизоляция;
  • Огнеупорность;
  • Несущая способность;
  • Паропроницаемость;
  • Легко режутся;
  • Выполнение монтажа своими силами;
  • Качественная лицевая поверхность;
  • Изготавливаются из природного сырья;
  • Простота транспортировки;
  • Высокий уровень геометрии.

Для промышленных предприятий, работающих в условиях, требующих защиты от электромагнитного поля, применяется шунгитовая разновидность блоков. Их параметры – 66,7х50,0х8,5см.

Силикатные ПГП

В состав силикатной плиты входят вода, известь и кварцевый песок. Технология изготовления материала заключается в прессовании смеси при высокой температуре. Они с высокой ударной прочностью, низкой гигроскопичностью.

Силикатные панели выгодно отличаются от гипсовых моделей:

  • Меньшей массой;
  • Большей плотность.;
  • Высокой газопроницаемостью;
  • Не подвержены деформации;
  • Не проводят электричество – диэлектрик;
  • С точными размерами;
  • Неограниченной областью применения.

Параметры плиты – 50,0х25,0х7,0см. Материал не токсичен, не горит, не плавится.

Пустотелый вид плиты

Перегородки из ПГП

Пазогребневые плиты применятся для кладки перегородок в зданиях всех типов длиной до 5 метров, при высоте потолка до 4,5 м. Это – несущие и межкомнатные сооружения, отвечающие требованиям противопожарной безопасности, санитарной гигиены. Кроме того, они:

  • Экологичны;
  • Создают благоприятные для здоровья условия проживания;
  • Регулируют уровень влажности в пространстве;
  • Просто и быстро собираются;
  • Экономят бюджет проекта;
  • После установки не требуют дополнительной обработки;
  • Устойчивы к колебаниям температур;
  • С антисептическими свойствами.

Размеры по ширине стандартных панелей – 7-10 см. Конструкция оснащена с торцов пазовыми замками, поэтому перегородка устойчива, надежно монтируется и сглаживает стыки между изделиями. Форма паза соединительного замка – трапеция или прямоугольник. Данный фактор не влияет на показатель прочности перегородки.

Отдельно стоящие перегородки усиливают металлическим уголком с перфорацией. Образованные внутренние углы укрепляют армирующим материалом. Самоклеящиеся ленты не требуют нанесения слоя шпатлевки.

В поверхности перегородки размещаются – арочные проемы, деревянные, пластиковые или металлические дверные коробки. Площадь таких проемов не превышает 1/10 общей площади перегородки. Проем прорезают после окончания строительства.

Особенности монтажа ПГП

Технологически, облицовка стен и сооружение перегородок аналогичны. Техника и приемы монтажа полнотелых и пустотелых блоков без принципиальных различий. Монтаж выполнят на уже выровненном полу.

Прежде, чем приступить к монтажным работам, пазогребневые изделия выдерживают сутки в условиях, которые идентичны с эксплуатационными условиями, для адаптации их к температурному режиму.

Полнотелая влагостойкая ПГП

При установке двух слоев материала проводку или утеплитель прячут внутрь. Для влагостойкого материала дополнительные слоя утеплителя и гидроизоляции не нужны. Оптимальное расстояние между слоями – до 5 см.

Способ монтажа заключается в точном соединении со стыковкой плиты к плите. Плиты ставят пазом вверх. Для крепления используется клей.

Для крепления разнообразных предметов на возведенную перегородку при невысоких нагрузках, применяются анкерного типа пластиковые дюбели. При серьезных нагрузках более 35 кг/м² используют болты с антикоррозионным покрытием.

Последовательность монтажных работ

Наносят клей на поверхности паза и гребня за 35-45 минут до установки. Это время для хорошего схватывания клеящего раствора. Рекомендуется использовать клей и ПГП одной торговой марки. Производители изготавливают сопутствующие материалы по требованиям, соответствующим данным изделиям. Толщина швов не превышает 2-3 мм, которые потом заполняют шпатлевкой.

Прилегание к основаниям – жесткое или эластичное.

Чтобы прилегание было эластичным, крепят посредством скоб, установленных в пазы. При таком типе фиксации, рекомендуется использовать по всему контуру стыка пробковые прокладки.

У всех панелей первого ряда удаляют гребень и устанавливают по выровненным горизонталям и вертикалям. Дальнейшие ряды проверяют правилом. Плиты верхнего (последнего) ряда выполняют со скошенным краем. Вертикальные стыки располагают со смещением для большей жесткости. Паз вбивают в гребень с использованием резинового молотка.

Монтаж

Электромонтажные работы

Инженерные коммуникации малого диаметра и электрическая проводка помещаются в защитные рукава.

Крупногабаритные трубопроводы размещаются в конструкции двойного типа перегородок. Для этого сначала устанавливается первая сторона, к которой крепят трубы, затем строиться вторая. Важно, чтобы трубы не соприкасались с ПГП.

Вконтакте

Facebook

Twitter

Одноклассники

Производители фланцев с выступом и пазом, Фланцы с пазом ASME B16.5

ASME B16.5 Фланцы с выступом и пазом, размеры фланца с пазом и пазом

Фланец под приварную шейку с выступом и пазом, глухой фланец с пазом и пазом, фланец для трубы с пазом и пазом

Прокладка фланца с пазом и пазом, размеры фланца с пазом и пазом ANSI, размеры фланца с малым пазом и пазом, фланец с пазом и пазом DIN

Производитель фланцевого соединения с выступом и канавкой

Фланец с канавкой и язычком

Marcel Piping является отличительной чертой. Производители фланцев с выступом и канавкой в ​​Индии. . Поверхности этих фланцев с выступом и канавкой должны быть согласованы.На одной поверхности фланца с выступом имеется выпуклое кольцо, нарезанное на поверхности фланца, в то время как сопряженный фланец с канавкой имеет соответствующее углубление, обработанное на его поверхности. Облицовка язычка и паза стандартизована как для фланца с большим гребнем и пазом , так и для фланца с малым гребнем и пазом , отличается от охватываемого и охватывающего соединения тем, что внутренние диаметры канавки и гребня не заходят в основание фланца, таким образом удерживая прокладку на ее внутреннем и внешнем диаметре. Предлагаемые нами фланцы с выступом и канавкой обычно применяются на крышках насосов и крышках клапанов.

Соединения «шпунт и паз» также имеют преимущество в том, что они самоустанавливаются и действуют как резервуар для клея. Шарфообразное соединение удерживает ось нагрузки на одной линии с соединением и не требует крупной механической обработки. Общие поверхности фланца, такие как фланец с шипом и канавкой, никогда не должны быть соединены болтами, так как контактные поверхности не совпадают, и нет язычка и прокладка фланца с пазом, которая имеет один тип с одной стороны и другой тип с другой стороны.

Поверхность фланца с пазом и пазом, прокладка для фланца с пазом и пазом, фланец с пазом и пазом (t & g), фланцевое соединение с пазом и пазом
Большие размеры фланца с гребнем и пазом, фланцы с гребнем и пазом, фланцы с гребнем и пазом

ANSI / ASME B16.5 Стандартная спецификация фланца с пазом и язычком

Размеры ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи
Размер 1/2 дюйма (15 NB) до 48 дюймов (1200NB)
DIN DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS BS4504, BS4504, BS1560, BS10
Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д.
Торцевой фланец Тип Плоская поверхность (FF), выступ (RF), соединение кольцевого типа (RTJ)

ASME B16.5 Спецификация материалов фланца с выступом и канавкой

Шпунт и фланец из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплекс и супердуплекс из стали, канавка и фланец под язычок:
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланец с выступом и канавкой из углеродистой стали:
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Паз и фланец из углеродистой стали для низких температур: ASTM A350, LF2, LF3

Паз и фланец из легированной стали:
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

Фланец с выступом и канавкой из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100 , 10200, 10300, 10800, 12000, 12200

Канавка и фланец из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020)

ANSI B16.5 РАЗМЕРЫ ЯЗЫКА И КАНАВКИ ФЛАНЦА


DN d1 d2 d3 d4 d5 d6 d7 d8 f1 f2
½ « 1,38
(35,1)
1,44
(36,6)
1,38
(35,1)
1,44
(36,6)
1,00
(25,4)
0,94
(23,9)
1,81
(46,0)
1,75
(44,5)
0,25
(6,4)
0,19
(4,8)
¾ « 1,69
(42,9)
1,75
(44,5)
1,69
(42,9)
1,75
(44,5)
1,31
(33,3)
1,25
(31,8)
2,12
(53,8)
2,06
(52,3)
0,25
(6,4)
0,19
(4,8)
1 « 2,00
(50,8)
2,06
(52,3)
1,88
(47,7)
1,94
(49,3)
1,50
(38,1)
1,44
(36,6)
2,44
(62,0)
2,25
(57,2)
0,25
(6,4)
0,19
(4,8)
1¼ « 2,50
(63,5)
2,56
(65,0)
2,25
(57,2)
2,31
(58,7)
1,88
(47,8)
1,81
(46,0)
2,94
(74,7)
2,62
(66,6)
0,25
(6,4)
0,19
(4,8)
1½ « 2,88
(73,2)
2,94
(74,7)
2,50
(63,5)
2,56
(65,0)
2,12
(53,8)
2,06
(52,3)
3,31
(84,1)
2,88
(73,2)
0,25
(6,4)
0,19
(4,8)
2 « 3,62
(92,0)
3,69
(93,7)
3,25
(82,6)
3,31
(84,1)
2,88
(73,0)
2,81
(71,4)
4,06
(103,1)
3,62
(92,0)
0,25
(6,4)
0,19
(4,8)
2½ « 4,12
(104,6)
4,19
(106,4)
3,75
(95,2)
3,81
(96,8)
3,38
(85,8)
3,31
(84,1)
4,56
(115,8)
4,12
(104,6)
0,25
(6,4)
0,19
(4,8)

Набор «гребень и паз» по выгодной цене — Отличные предложения на набор «гребень и паз» от мировых продавцов наборов паз и шпунт

Отличные новости !!! Вы попали в нужное место для набора пазов и шпунтов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот набор с верхним язычком и пазом вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть язык и паз на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наборе пазов и пазов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите набор язычков и пазов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

DIY Plank Wall Tongue and Groove Tutorial

Из всех комнат в моем доме моя главная спальня доставляла мне больше всего хлопот. За последние шесть лет я красила этого малыша около 10 раз! Что ж, я полон решимости сделать это «правильно» на этот раз (по крайней мере, на год или около того), и для этого потребовалось добавить дощатую стену.Я хотел его уже несколько лет, так что пора было уже это сделать! Этот урок отлично подходит, если вы собираетесь строить стену на 100% самостоятельно с без помощи ни от кого. А если у вас ограниченная сила плеча! Серьезно, если я смогу построить эту стену, то ваш семилетний ребенок, вероятно, тоже сможет ее построить. Плечи Wimpy, объедините , и давайте сделаем это!

Фото с BHG.com

Шаг 1: Выберите древесину.

Решить, какую древесину установить, было для меня половиной дела! Я хотел, чтобы этот проект был максимально доступным, поэтому сначала подумал об использовании рваной фанеры для создания своих досок.Тем не менее, я также знал, что буду делать этот проект на 100% один, и идея балансировки длинных фанерных досок поверх никеля звучала как опыт , состоящий из четырех букв! Еще я изначально хотел цельные горизонтальные доски. Тем не менее, это будет стоить намного дороже при использовании специально заказанных досок и, вероятно, будет намного труднее выполнить самому. В конце концов, я остановился на необработанной деревянной стеновой панели Empire Company размером 5/16 дюймов на 3-9 / 16 дюймов на 8 футов от Lowes. Вы получаете 6 досок с гребнем и пазами в упаковке.Эти доски хороши тем, что они легкие, как перышко, и крепятся друг к другу, как кусочки пазла. Я знал, что смогу открыть доску и оставить ее там, пока потянулся за телефоном, чтобы сделать снимки для этого урока, потянулся за пистолетом для ногтей. 🙂 Древесина описывается как «белая древесина», которая технически может быть несколькими разными видами древесины. Однако я уверен, что эти доски из какой-то сосны. Они узловатые, а некоторые доски даже содержали засохший сок.Я использовал 11 пачек дров на общую сумму 175 долларов. Из 11 упаковок 3 доски оказались непригодными для использования из-за трещин, узлов или деформации. Эта древесина мягкая и легко вмятина, поэтому я бы не рекомендовал ее для стен, которые подвергаются частым повреждениям. Но для участков с низкой проходимостью дома он идеален!

О да, и когда вы собираете доски, обязательно запрыгивайте на тележку и пусть ваши хабы толкают ее как можно быстрее по магазину! Ладно, не делай этого, потому что это явно небезопасно.Тележки — это не игрушка ради бога! Но если бы вы прокатились на указанной телеге, я бы ни капли не осудил вас!

Шаг 2: Снимите плинтус и срежьте всю необходимую древесину с существующих плинтусов.

Прежде чем снимать плинтус, не забудьте надрезать молдинг канцелярским ножом. Вы должны разрезать краску и заделать шов, прежде чем отрывать его от стены. Я использовал две разные монтировки, чтобы аккуратно снять плинтус. Сначала я использовал плоскую монтировку с молотком, чтобы зайти за плинтус, а затем я использовал монтировку с «качалкой», чтобы отбросить ее от стены.После того, как вы удалите лепнину, вам нужно удалить все гвозди, протягивая их через заднюю часть с помощью кусачков (которые представляют собой плоскогубцы с закругленной головкой, которые позволяют аккуратно вытаскивать гвоздь из дерева). Моя древесина имеет толщину 5/16 дюйма, а это означает, что для правильной установки моей плинтуса требуется зазор на 5/16 дюйма с каждой стороны. Я отрезал часть существующей плинтуса в каждом углу, чтобы учесть дополнительную ширину. У меня не было подходящего Dremel для работы, поэтому я использовал лезвие для резки дерева на своем стандартном Dremel.Мне нужно немного заделать, чтобы все снова выглядело великолепно!

Шаг 3: Найдите шпильки и отметьте их мелом.

С помощью прибора для поиска гвоздей найдите гвоздики в стене и отметьте их карандашом. После того, как вы сделаете отметки, нарисуйте мелом линию, чтобы отметить все ваши гвоздики. Здесь вы будете прибивать доски к стене. Вы также можете использовать малярную ленту ScotchBlue ™ для монитора, чтобы пометить шпильки. Просто переместите кусок ленты вверх по стене, чтобы отслеживать расположение гвоздей.

Шаг 4: Определите, как обрезать доски и разместить их на стене.

Я беспокоился о швах моих досок и о том, как я буду определять, где делать каждый разрез. Я не хотел использовать жидкие гвозди для этого проекта на случай, если в какой-то момент стена должна обрушиться. Я также не был уверен, стоит ли заканчивать каждую доску так, чтобы она была выровнена по стойке. Поскольку эта древесина оооочень тонкая, а также из-за того, что это гребень и паз и склеивается, я не беспокоился о том, чтобы концы досок совпадали с шипом.Я прибил каждую планку к гипсокартону. Если вы перфекционист, то откажитесь от моего метода :). Однако я уверен, что даже если стена немного покоробится от влажности, я все равно буду ей доволен. Ниже показано, как я режу свои доски. Это процесс: дважды измерить, один раз отрезать, дважды измерить, один раз отрезать …

Мне не нужно было использовать молоток, чтобы закрепить мои доски, и не было необходимости в уровне. Если у вас есть даже первые доски, то складывать их не составит труда.Некоторые платы были деформированы, и мне пришлось повозиться с ними, чтобы платы правильно соединялись, но по большей части они складывались очень хорошо!

Шаг 5: Будьте осторожны, когда режете доски.

Совершенно необходимо соблюдать все меры предосторожности при самостоятельной работе и защищать свои 5 органов чувств с помощью продуктов безопасности 3M ™. Моя дыхательная система серьезно нервничает из-за опилок, химикатов, краски, растворителей, чистящих средств и т. Д. Я ношу химический респиратор 3M или шлифовальный респиратор каждый раз, когда делаю DIY.Он защищает меня от полномасштабного приступа аллергии и сохраняет мое здоровье. Я также люблю защищать свои уши берушами или забавными наушниками 3M Tekk Protection Worktunes. Вы можете слушать радио через наушники и отключать пилу и гвоздь! Чтобы защитить глаза, обязательно надевайте прозрачные пластиковые защитные очки 3M.

Шаг 6: Обрезайте препятствия лобзиком.

К счастью, у меня было только одно выходное отверстие и вентиляционное отверстие. Я выровнял свою доску и проследил область, которую нужно было вырезать, и лобзиком вырезал эту область.

Шаг 7: Создайте узор из мясной бумаги для сложных участков.

Сводчатые потолки в наших спальнях под необычным углом. Я использовал клейкую бумагу, приклеенную к стене, чтобы нарисовать узор для досок нестабильной формы, которые мне нужно было разрезать. Я буду использовать лепнину по периметру своей стены, чтобы не беспокоиться о ее совершенстве.

Шаг 8: Заполните отверстия от гвоздей шпатлевкой для дерева 3M.

Я заполнил все отверстия от гвоздей 3-метровой шпатлевкой для дерева белого цвета.Наносить шпатлевку можно шпателем или пальцем в перчатке. Дайте ему высохнуть, а затем отшлифуйте каждое отверстие до гладкости. Это утомительная работа, поэтому, если у вас есть достаточно взрослые дети, чтобы помочь, это отличная задача — назначить их!

Уф. Восхищаюсь твоим трудом! Ты сделал это!

Я знаю, вы хотите, чтобы гламурный снимок стены был полностью готов, а спальня выглядела потрясающе. Я тоже! Следующее в моей повестке дня — прибить лепнину, загрунтовать доски и покрасить! Следите за новостями, чтобы узнать, что произойдет после праздников :).

ОБНОВЛЕНИЕ

: приходите и посмотрите готовую стену и спальню!

Если вы ищете еще больше учебников по дощатой стене , мои друзья помогут вам. Каждый использует разные техники, поэтому интересно видеть, чем они отличаются!

Как обшить стену хорошенькой умелой девушкой

Как настилать потолок с помощью Tatertots & Jello

Недорогая дощатая стена How to by Remodelholic

Planking (A Wall Not Me) от Thrifty Decor Chick (Она меня взламывает!)

Учебник по диагональной стене своими руками от Vintage Revivals

Доски и полки 2 × 4 от Infarrantly Creative

Этот пост является результатом сотрудничества с 3MDIY.com. Чтобы быть в курсе последних новостей о проектах, продуктах и ​​образцах, посетите 3MDIY.com.

3M DIY Twitter Страница

3M DIY Facebook Страница

Хотите получать еженедельные советы по декорированию? Подпишитесь на мою рассылку.

Ваша информация никогда не будет передана или продана третьим лицам.

Поделиться — это забота!

DIN2512 Фланцы, стыковые поверхности шип-паз PN10-PN160 Расчетные размеры

PDF: Фланцы DIN2512 Поверхности шпоночного соединения PN10-PN160 Расчетные размеры

DIN2512 фланцы стыковочные поверхности шпунт-паз PN10-PN160 расчетные размеры.

Кара де хунта мачо и хембра. Presión nominal de 10 a 160. Medidas de construccion.

Фланцы, поверхности соединения шпунт и паз. Номинальное давление от 10 до 160. Расчетные размеры.

Кормушка и гайка. Nenndrücke 10 bis 160. konstruktionsmalße.

DIN2512-Фланцы-шпунтовые соединения-поверхности-PN10-PN160-Design-Dimensions.pdf — Adobe Acrobat Professional

Размеры в мм

Номинальный диаметр

Язык Feder Macho

Гайка канавки Hembra

Номинальный диаметр Nennweite

г 42 0,5 0

d 43 0-0,5

f 1 0,5 0

d 41 0-0,5

г 44 0,5 0

ф 2 -0,5 0

4/6 *)

20

30

19

31

2,5

8 *)

22

32

21

33

10

24

34

23

35

15

29

39

28

40

20

36

50

35

51

25

43

57

4

42

58

32

51

65

50

66

40

61

75

60

76

50

73

87

72

88

65

95

109

94

110

80

106

120

105

121

100

129

149

128

150

3

125

155

175

154

176

150

183

203

182

204

(175)

213

233

4,5

212

234

200

239

259

238

260

250

292

312

291

313

300

343

363

342

364

350

395

421

394

422

3,5

400

447

473

446

474

500

549

575

548

576

600

649

675

5

648

676

700

751

777

750

778

800

856

882

855

883

900

961

987

960

988

1000

1062

1092

6

1060

1094

4,5

.

Добавить комментарий

Ваш адрес email не будет опубликован.
