Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.


Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).
Битум 0,008
Тяжелый бетон 0,03
Автоклавный газобетон 0,12
Керамзитобетон 0,075 — 0,09
Шлакобетон 0,075 — 0,14
Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе)
Известковый раствор 0,12
Гипсокартон, гипс 0,075
Цементно-песчаная штукатурка 0,09
Известняк (в зависимости от плотности) 0,06 — 0,11
Металлы 0
ДСП 0,12 0,24
Линолеум 0,002
Пенопласт 0,05-0,23
Полиурентан твердый, полиуретановая пена

0,05
Минеральная вата 0,3-0,6
Пеностекло 0,02 -0,03
Вермикулит 0,23 — 0,3
Керамзит 0,21-0,26
Дерево поперек волокон 0,06
Дерево вдоль волокон 0,32
Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.
Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).
Воздух 1, 1
Битум 50 000, 50 000
Пластики, резина, силикон — >5 000, >5 000
Тяжелый бетон 130, 80
Бетон средней плотности 100, 60
Полистирол бетон 120, 60
Автоклавный газобетон 10, 6

Легкий бетон 15, 10
Искусственный камень 150, 120
Керамзитобетон 6-8, 4
Шлакобетон 30, 20
Обожженная глина (кирпич) 16, 10
Известковый раствор 20, 10
Гипсокартон, гипс 10, 4
Гипсовая штукатурка 10, 6
Цементно-песчаная штукатурка 10, 6
Глина, песок, гравий 50, 50
Песчаник 40, 30
Известняк (в зависимости от плотности) 30-250, 20-200
Керамическая плитка ?, ?
Металлы ?, ?
OSB-2 (DIN 52612) 50, 30
OSB-3 (DIN 52612) 107, 64
OSB-4 (DIN 52612) 300, 135
ДСП 50, 10-20
Линолеум 1000, 800
Подложка под ламинат пластик 10 000, 10 000
Подложка под ламинат пробка 20, 10
Пенопласт 60, 60
ЭППС 150, 150
Полиурентан твердый, полиуретановая пена 50, 50
Минеральная вата 1, 1
Пеностекло ?, ?
Перлитовые панели 5, 5
Перлит 2, 2
Вермикулит 3, 2
Эковата 2, 2
Керамзит 2, 2
Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются.

Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Таблица паропроницаемости различных строительных материалов

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2ч Па/мг) нормируется в главе 6 “Сопротивление паропроницанию ограждающих конструкций” СНиП II-3-79 (1998) “Строительная теплотехника”.

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) – 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 “Теплотехнические свойства строительных материалов и изделий – Определение паропроницаемости”.

Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов. Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии.В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO, котрые определяют паропроницаемость “сухих” строительных материалов при влажности менее 70% и “влажных” строительных материалов при влажности более 70%. Помните, что при оставлении “пирогов” паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет “замокание” внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.8:Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои.

По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ.

– м.: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной. При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы транспортируется через поры строительных материаловв виде отдельных молекул водяного пара. При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса. При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Пример пренебрежения паропроницаемостью строительных материалов в многослойных стенах: укрытие деревянных стен паронепроницаемым рубероидом привело к биологическому разрушению дерева в условиях постоянного увлажнения. При укрытии ячеистых бетонов паронепроницаемыми материалами(кирпичная кладка, ЭППС) происходит переувлажнение стен и их постепенное разрушение при периодическом промерзании.

Показатели паропроницаемости “сухих” строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости “влажных” строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

ТАБЛИЦА СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Таблицаплотности, теплопроводности ипаропроницаемости различных строительныхматериалов.Основные эффективные теплоизоляционные,гидроизоляционные и пароизоляционныематериалы выделены.

Приведенысредние значения для материалов различныхпроизводителей. Более точные данные потеплоизоляционным материалам см. тут.

Материал Плотность, кг/м3 Теплопроводность, Вт/(м*С) Паропроницаемость,Мг/(м*ч*Па) Эквивалентная1(при сопротивлении теплопередаче = 4,2м2*С/Вт)   толщина, м Эквивалентная2(при сопротивление паропроницанию =1,6м2*ч*Па/мг) толщина, м Железобетон 2500 1.69 0.03 7.10 0.048 Бетон 2400 1. 51 0.03 6.34 0.048 Керамзитобетон 1800 0.66 0.09 2.77 0.144 Керамзитобетон 500 0.14 0.30 0.59 0.48 Кирпич красный глиняный 1800 0.56 0.11 2.35 0.176 Кирпич, силикатный 1800 0.70 0.11 2.94 0.176 Кирпич керамический пустотелый (брутто1400) 1600 0.41 0.14 1.72 0.224 Кирпич керамический пустотелый (брутто1000) 1200 0.35 0.17 1.47 0.272 Пенобетон 1000 0.29 0.11 1.22 0.176 Пенобетон 300 0.08 0.26 0.34 0.416 Гранит 2800 3.49 0.008 14.6 0.013 Мрамор 2800 2.91 0.008 12.2 0.013 Сосна, ель поперек волокон 500 0.09 0.06 0.38 0.096 Дуб поперек волокон 700 0.10 0.05 0.42 0.08 Сосна, ель вдоль волокон 500 0.18 0.32 0.75 0.512 Дуб вдоль волокон 700 0.23 0.30 0.96 0.48 Фанера клееная 600 0.12 0.02 0.50 0.032 ДСП, ОСП 1000 0.15 0.12 0.63 0.192 ПАКЛЯ 150 0.05 0.49 0.21 0.784 Гипсокартон 800 0.15 0.075 0.63 0.12 Картон облицовочный 1000 0.18 0.06 0.75 0.096 Минвата2000.0700.490.300.784Минвата1000.0560.560.230.896Минвата500.0480.600.200.96ПЕНОПОЛИСТИРОЛЭКТРУДИРОВАННЫЙ330.0310.0130.130.021ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ450. 0360.0130.130.021Пенополистирол1500.050.050.210.08Пенополистирол1000.0410.050.170.08Пенополистирол400.0380.050.160.08Пенопласт ПВХ 125 0.052 0.23 0.22 0.368 ПЕНОПОЛИУРЕТАН800.0410.050.170.08ПЕНОПОЛИУРЕТАН600.0350.00.150.08ПЕНОПОЛИУРЕТАН400.0290.050.120.08ПЕНОПОЛИУРЕТАН300.0200.050.090.08Керамзит 800 0.18 0.21 0.75 0.336 Керамзит 200 0.10 0.26 0.42 0.416 Песок 1600 0.35 0.17 1.47 0.272 Пеностекло 400 0.11 0.02 0.46 0.032 Пеностекло 200 0.07 0.03 0.30 0.048 АЦП 1800 0.35 0.03 1.47 0.048 Битум 1400 0.27 0.008 1.13 0.013 ПОЛИУРЕТАНОВАЯ МАСТИКА14000.250.000231.050.00036ПОЛИМОЧЕВИНА11000.210.000230.880.00054Рубероид, пергамин 600 0.17 0.001 0.71 0.0016 Полиэтилен 1500 0.30 0.00002 1.26 0.000032 Асфальтобетон 2100 1.05 0.008 4.41 0.0128 Линолеум 1600 0.33 0.002 1.38 0.0032 Сталь 7850 58 0 243 0 Алюминий 2600 221 0 928 0 Медь 8500 407 0 1709 0 Стекло 2500 0.76 0 3.19 0

1- сопротивление теплопередаче ограждающихконструкций жилых зданий в Московскомрегионе, строительство которых начинаетсяс 1 января 2000 года. 2 – сопротивлениепаропроницанию внутреннего слоя стеныдвухслойной стены помещения с сухимили нормальным режимом, свыше которогоне требуется определять сопротивлениепаропроницанию ограждающей конструкции.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

    Дата: 31-03-2015Просмотров: 189Комментариев: Рейтинг: 22

Паропроницаемость материала выражена в его способности пропускать водяной пар. Данное свойство противостоять проникновению пара или позволять ему проходить сквозь материал определяется уровнем коэффициента паропроницаемости, который обозначается µ.Это значение, которое звучит как «мю», выступает в качестве относительной величины сопротивления переносу пара в сравнении с характеристиками сопротивления воздуха.

Диаграмма паропроницаемости наиболее распространенных строительных материалов.

Существует таблица, которая отражает способность материала к паропереносу, ее можно увидеть на рис. 1.

Таким образом, значение мю для минеральной ваты равно 1, это указывает на то, что она способна пропускать водяной пар так же хорошо, как и сам воздух. Тогда как это значение для газобетона равно 10, это означает, что он справляется с проведением пара в 10 раз хуже воздуха. Если показатель мю умножить на толщину слоя, выраженную в метрах, это позволит получить равную по уровню паропроницаемости толщину воздуха Sd (м).

Из таблицы видно, что для каждой позиции показатель паропроницаемости указан при разном состоянии. Если заглянуть в СНиП, то можно увидеть расчетные данные показателя мю при отношении влаги в теле материала, приравненном к нулю.

Рисунок 1. Таблица паропроницаемости стройматериаловПо этой причине при приобретении товаров, которые предполагается использовать в процессе дачного строительства, предпочтительнее брать в расчет международные стандарты ISO, так как они определяют показатель мю в сухом состоянии, при уровне влажности не более 70% и показателе влажности более 70%.При выборе строительных материалов, которые лягут в основу многослойной конструкции, показатель мю слоев, находящихся изнутри, должен быть ниже, в противном случае со временем внутри расположенные слои станут намокать, вследствие этого они потеряют свои теплоизоляционные качества. При создании ограждающих конструкций нужно позаботиться об их нормальном функционировании.

Для этого следует придерживаться принципа, который гласит, что уровень мю материала, который расположен в наружном слое, должен в 5 раз или больше превышать упомянутый показатель материала, находящегося во внутреннем слое.При условиях незначительной относительной влажности частички влаги, которые содержатся в атмосфере, проникают сквозь поры строительных материалов, оказываясь там в виде молекул пара. В момент увеличения уровня относительной влажности поры слоев накапливают воду, что становится причиной намокания и капиллярного подсоса.В момент повышения уровня влажности слоя его показатель мю увеличивается, таким образом, уровень сопротивления паропроницаемости снижается.Показатели паропроницаемости неувлажненных материалов применимы в условиях внутренних конструкций построек, которые имеют отопление. А вот уровни паропроницаемости увлажненных материалов применимы для любых конструкций построек, которые не отапливаются. Схема прибора для определения паропроницаемости.Уровни паропроницаемости, которые являются частью наших норм, не во всех случаях эквивалентны показателям, которые принадлежат к международным стандартам.

Так, в отечественных СНиП уровень мю керамзито- и шлакобетона почти не отличается, тогда как по международным стандартам данные отличаются между собой в 5 раз. Уровни паропроницаемости ГКЛ и шлакобетона в отечественных нормах практически одинаковы, а в международных стандартах данные отличаются в 3 раза.Существуют различные способы определения уровня паропроницаемости, что касается мембран, то можно выделить следующие способы:Американский тест с установленной вертикально чашей.Американский тест с перевернутой чашей.Японский тест с вертикальной чашей.Японский тест с перевернутой чашей и влагопоглотителем.Американский тест с вертикальной чашей.В японском тесте используется сухой влагопоглотитель, который расположен под тестируемым материалом. Во всех тестах используется уплотнительный элемент. Вернуться к оглавлениюНекоторые производители указывают на зависимость атмосферы легкости в доме от показателей паропроницаемости строительных материалов.

Однако если даже вы возьмете в расчет данные таблиц, в которых отражены уровни мю каждого материала, и выберете тот, который обладает наиболее высоким показателем, то через стены станет удаляться лишь 4% всего объема удаляемого из помещения пара, тогда как 96% станут устраняться посредством вытяжек и окон.А вот если помещение обклеено виниловыми или флизелиновыми обоями, то стены и вовсе не способны пропускать влагу.Если после строительства не был использован утеплительный материал, то в ветреную погоду или сильный мороз из комнат будет уходить тепло. Кроме того, долговечность стен, которые имеют высокую степень паропроницаемости и низкую плотность, гораздо ниже. Ведь при более высоком уровне паропроницаемости материал больше способен накапливать влагу, которая замерзает при морозах, уменьшая морозостойкость.Производители материалов по типу газобетона или пенобетона хитрят, когда указывают конечную теплопроводность, так как при расчетах используется материал в идеально сухом состоянии.

Если блок, выполненный из газобетона, наберет влагу, то его способности к теплоизоляции будут снижены в 5 раз, таким образом, стены в доме, которые выстроены из этого материала, будут отлично выпускать теплый воздух из помещений. Ситуация ухудшится, если температура снизится, это станет причиной смещения точки росы внутрь стены, конденсат, который образовался в стене, замерзнет.Жидкость, замерзая, увеличится в размерах и станет способствовать разрушению материала. Через некоторое количество циклов замерзания и оттаивания материал полностью придет в негодность.

Поэтому не во всех случаях стоит выбирать тот материал, который имеет высокую степень паропроницаемости.Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении. Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв. *час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).Битум 0,008Тяжелый бетон 0,03 Автоклавный газобетон 0,12Керамзитобетон 0,075 — 0,09Шлакобетон 0,075 — 0,14Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе) Известковый раствор 0,12 Гипсокартон, гипс 0,075Цементно-песчаная штукатурка 0,09 Известняк (в зависимости от плотности) 0,06 — 0,11Металлы 0ДСП 0,12 0,24Линолеум 0,002 Пенопласт 0,05-0,23Полиурентан твердый, полиуретановая пена0,05 Минеральная вата 0,3-0,6 Пеностекло 0,02 -0,03Вермикулит 0,23 — 0,3Керамзит 0,21-0,26Дерево поперек волокон 0,06 Дерево вдоль волокон 0,32

Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом.

Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т. е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).Воздух 1, 1 Битум 50 000, 50 000Пластики, резина, силикон — >5 000, >5 000Тяжелый бетон 130, 80Бетон средней плотности 100, 60Полистирол бетон 120, 60Автоклавный газобетон 10, 6Легкий бетон 15, 10 Искусственный камень 150, 120Керамзитобетон 6-8, 4Шлакобетон 30, 20Обожженная глина (кирпич) 16, 10Известковый раствор 20, 10Гипсокартон, гипс 10, 4Гипсовая штукатурка 10, 6Цементно-песчаная штукатурка 10, 6Глина, песок, гравий 50, 50Песчаник 40, 30Известняк (в зависимости от плотности) 30-250, 20-200Керамическая плитка ?, ?Металлы ?, ?OSB-2 (DIN 52612) 50, 30OSB-3 (DIN 52612) 107, 64OSB-4 (DIN 52612) 300, 135ДСП 50, 10-20Линолеум 1000, 800Подложка под ламинат пластик 10 000, 10 000Подложка под ламинат пробка 20, 10Пенопласт 60, 60ЭППС 150, 150Полиурентан твердый, полиуретановая пена 50, 50Минеральная вата 1, 1Пеностекло ?, ?Перлитовые панели 5, 5Перлит 2, 2Вермикулит 3, 2Эковата 2, 2Керамзит 2, 2

Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату.

Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель.

Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

    Стены дома должны быть и теплосберегающими и не дорогими в … Технология утепления стен «Мокрый фасад» получила наибольшую популярность. Это самое …

Источники:

  • dom.dacha-dom.ru
  • studfiles.net
  • ostroymaterialah.ru
  • teplodom1.ru

Паропроницаемость материалов таблица

Чтобы создать благоприятный микроклимат в помещении, необходимо учитывать свойства строительных материалов. Сегодня мы разберем одно свойство – паропроницаемость материалов.

Паропроницаемостью называется способность материала пропускать пары, содержащиеся в воздухе. Пары воды проникают в материал за счет давления.

Помогут разобраться в вопросе таблицы, которые охватывают практически все материалы, использующиеся для строительства. Изучив данный материал, вы будете знать, как построить теплое и надежное жилище.





Оборудование

Если речь идет о проф. строительстве, то в нем используется специально оборудование для определения паропроницаемости. Таким образом и появилась таблица, которая находится в этой статье.

Сегодня используется следующее оборудование:

  • Весы с минимальной погрешностью – модель аналитического типа.
  • Сосуды или чаши для проведения опытов.
  • Инструменты с высоким уровнем точности для определения толщины слоев строительных материалов.

Разбираемся со свойством

Бытует мнение, что «дышащие стены» полезны для дома и его обитателей. Но все строители задумывают об этом понятии. «Дышащим» называется тот материал, который помимо воздуха пропускает и пар – это и есть водопроницаемость строительных материалов. Высоким показателем паропроницаемости обладают пенобетон, керамзит дерево. Стены из кирпича или бетона тоже обладают этим свойством, но показатель гораздо меньше, чем у керамзита или древесных материалов. На этом графике показано сопротивление проницаемости. Кирпичная стена практически не пропускает и не впускает влагу.



Во время принятия горячего душа или готовки выделяется пар. Из-за этого в доме создается повышенная влажность – исправить положение может вытяжка. Узнать, что пары никуда не уходят можно по конденсату на трубах, а иногда и на окнах. Некоторые строители считают, что если дом построен из кирпича или бетона, то в доме «тяжело» дышится.

На деле же ситуация обстоит лучше – в современном жилище около 95% пара уходит через форточку и вытяжку. И если стены сделаны из «дышащих» строительных материалов, то 5% пара уходят через них. Так что жители домов из бетона или кирпича не особо страдают от этого параметра. Также стены, независимо от материала, не будут пропускать влагу из-за виниловых обоев. Есть у «дышащих» стен и существенный недостаток – в ветреную погоду из жилища уходит тепло.





Таблица поможет вам сравнить материалы и узнать их показатель паропроницаемости:

Чем выше показатель паронипроницаемости, тем больше стена может вместить в себя влаги, а это значит, что у материала низкая морозостойкость. Если вы собираетесь построить стены из пенобетона или газоблока, то вам стоит знать, что производители часто хитрят в описании, где указана паропроницаемость. Свойство указано для сухого материала – в таком состоянии он действительно имеет высокую теплопроводность, но если газоблок намокнет, то показатель увеличится в 5 раз. Но нас интересует другой параметр: жидкость имеет свойство расширяться при замерзании, как результат – стены разрушаются.

Паропроницаемость в многослойной конструкции

Последовательность слоев и тип утеплителя – вот что в первую очередь влияет на паропроницаемость. На схеме ниже вы можете увидеть, что если материал-утеплитель расположен с фасадной стороны, то показатель давление на насыщенность влаги ниже. Рисунок подробно демонстрирует действие давления и проникновение пара в материал.





Если утеплитель будет находиться с внутренней стороны дома, то между несущей конструкцией и этим строительным будет появляться конденсат. Он отрицательно влияет на весь микроклимат в доме, при этом разрушение строительных материалов происходит заметно быстрее.

Разбираемся с коэффициентом

Таблица становится понятна, если разобраться с коэффициентом.





Коэффициент в этом показатели определяет количество паров, измеряемых в граммах, которые проходят через материалы толщиной 1 метр и слоем в 1м² в течение одного часа. Способность пропускать или задерживать влагу характеризирует сопротивление паропроницаемости, которое в таблице обозначается симвломом «µ».

Простыми словами, коэффициент – это сопротивление строительных материалов, сравнимое с папопроницаемостью воздуха. Разберем простой пример, минеральная вата имеет следующий коэффициент паропроницаемости: µ=1. Это означает, что материал пропускает влагу не хуже воздуха. А если взять газобетон, то у него µ будет равняться 10, то есть его паропроводимость в десять раз хуже, чем у воздуха.

Особенности

С одной стороны паропроницаемость хорошо влияет на микроклимат, а с другой – разрушает материалы, из которых построен дома. К примеру, «вата» отлично пропускает влагу, но в итоге из-за избытка пара на окнах и трубах с холодной водой может образоваться конденсат, о чем говорит и таблица. Из-за этого теряет свои качества утеплитель. Профессионалы рекомендуют устанавливать слой пароизоляции с внешней стороны дома. После этого утеплитель не будет пропускать пар. Сопротивления паропроницанию



Если материал имеет низкий показатель паропроницаемости, то это только плюс, ведь хозяевам не приходится тратиться на изоляционные слои. А избавиться от пара, образовывающегося от готовки и горячей воды, помогут вытяжка и форточка – этого хватит, чтобы поддерживать нормальный микроклимат в доме. В случае, когда дом строится из дерева, не получается обойтись без дополнительной изоляции, при этом для древесных материалов необходим специальный лак.

Таблица, график и схема помогут вам понять принцип действия этого свойства, после чего вы уже сможете определиться с выбором подходящего материала. Также не стоит забывать и про климатические условия за окном, ведь если вы живете в зоне с повышенной влажностью, то про материалы с высоким показателем паропроницаемости стоит вообще забыть.

Характеристики кирпича: теплопроводность, водопоглощение, паропроницаемость

  • Некоторые конструктивные особенности различных видов облицовочного кирпича и работы с ними
  • При всей своей похожести, облицовочные кирпичи разных видов имеют свои характерные отличия, влияющие на качество и долговечность кирпичной кладки.
  • У облицовочных керамических кирпичей…
  • …форма и размеры сквозных отверстий, соединяющих постелистые поверхности, могут значительно отличаться.

  1. У лицевых керамических кирпичей форма и размеры сквозных
  2. отверстий, соединяющих постелистые поверхности, могут
  3. значительно отличаться

При прочих равных, предпочтение следует отдавать разновидностям кирпича, имеющим наименьшие сечения таких отверстий. Таким образом, можно избежать перерасхода кладочного раствора, проваливающегося в крупные пустоты.

…высокое водопоглощение, достигающее 12-14% по массе, свидетельствует о наличии разветвлённых сообщающихся пор в теле кирпича.

Эта особенность керамического лицевого кирпича полезна с точки зрения поддержания нормальных условий миграции водяных паров из помещения, сквозь толщу стены, наружу. Иными словами, такой кирпич не мешает стенам «дышать».

Однако, как уже было сказано выше, чтобы уберечь кирпичный фасад от разрушительного воздействия замерзающей воды, его следует гидрофобизировать. При выборе гидрофобизаторов следует воздерживаться от применения средств, создающих на поверхности кирпича паронепроницаемую плёнку.

Такая плёнка блокирует свободный выход пара и при понижении температуры под ней начинается конденсация воды в жидком виде. Если температура падает ниже нуля градусов Цельсия, эта вода замерзает и, расширяясь, начинает свою разрушительную работу

У облицовочных клинкерных кирпичей…

…украинских и европейских производителей водопоглощение гораздо ниже, чем у керамических. При кладке вода, придающая раствору подвижность, впитывается стеной гораздо медленнее и в меньшей степени.

Поэтому для кладки клинкерного кирпича следует применять жёсткие кладочные растворы (малоподвижные, с низким содержанием воды).

Кроме того, использование жёстких растворов снижает вероятность их затекания в пустоты на постелистых поверхностях даже без применения полимерной сетки

У гиперпрессованых кирпичей…

…постели, как правило, очень гладкие и плотные. Механическое сцепление кладочного раствора с поверхностью гиперпрессованного облицовочного кирпича затруднено, поэтому, при прочих равных, следует отдать предпочтение разновидностям кирпича, имеющим сквозные отверстия или небольшие (2…5 мм) углубления на постелях.

Отверстия или углубления в постелях повышают прочность сцепления кирпичей с раствором

Даже такой небольшой рельеф может играть роль растворного замка

…«прирастание» цемента раствора к цементу кирпича даёт заметный результат только в случае использования «молодого» кирпича, произведённого не более чем за месяц до укладки в стену.

Дело в том, что за первые 28 суток твердения цемента, гидратации подвергаются свыше 95% всех реакционно-способных частиц и на поверхности кирпича практически не остаётся свободного цемента, способного прореагировать с цементом из слоя кладочного раствора. «Возраст» кирпича легко узнать из заводского вкладыша, которым сопровождается каждая пачка.

И, хотя этот показатель является далеко не решающим в обеспечении долговечности будущего фасада, при прочих равных, имеет смысл закупить более «молодой» кирпич.

…с течением времени наблюдается склонность к образованию микротрещин на лицевых поверхностях. Это происходит из-за релаксации внутренних напряжений, «запрессованных» в материал при формовке.

Как правило, такие трещины практически не заметны невооружённым глазом и не представляют непосредственной опасности, однако под воздействием влаги и, особенно, замерзающей в толще материала воды, микротрещины постепенно увеличиваются.

Поэтому гидрофобизация фасадов из безобжиговых кирпичей столь же актуальна, как и в случае использования керамических кирпичей

…имеющих фактурную поверхность типа «скала», опасность развития разрушительных процессов лицевого слоя ещё выше, чем у гладких. Это объясняется тем, что фактуру, имитирующую поверхность природного камня получают путём раскалывания цельного гладкого кирпича.

Обнажившаяся в результате такого ударного механического воздействия поверхность представляет собой, по сути, сплошную рану. Возникающие в процессе раскола микротрещины играют роль локальных концентраторов внутренних напряжений.

Снизить опасность развития разрушения лицевого слоя подобной «скалы» можно только надёжной гидрофобизацией. Автору не известно о попытках целенаправленного применения проникающих составов упрочения бетона (типа «Пенетрон») для обработки кирпичных фасадов.

Не исключено, что подобная обработка может значительно повысить эксплуатационные характеристики гиперпрессованной «скалы»

…паропроницаемость очень низкая, а теплопроводность, напротив, весьма высока. Использование этой разновидности облицовочного кирпича потребует особого внимания к мерам по обеспечения нормального тепло-влажностного режима дома.

Закупка, транспортировка и хранение

Закупку и транспортировку кирпича следует производить по возможности максимальными объёмами. Во-первых, этим самым вы застрахуете себя от цветовой пятнистости фасада из-за различий в составе кирпича, произведённого в разное время.

Во-вторых, серьёзные торговцы, дилеры заводов производителей, часто предоставляют своеобразный «бонус» покупателям, приобретающим кирпич машинными нормами.

В этих случаях не производится перевалка товара через склад торгующей организации, большегрузные автомобили направляются под выгрузку прямо на объект покупателя.

Таким образом достигается прямая экономия денежных средств (порядка 100 долларов на одной машине, в условиях Днепропетровска), сокращается срок доставки и, что немаловажно, сокращается опасность повреждения лицевых поверхностей кирпичей при складской перегрузке.

Доставка импортной продукции может занимать от двух до четырёх недель

«Возраст» гиперпрессованного кирпича при его отгрузке не должен быть менее 15-20 дней с момента формовки. К этому времени кирпич приобретает уже до 80% марочной прочности и вероятность транспортных повреждений невелика.

Хранение облицовочного кирпича должно быть организовано таким образом, чтобы исключить проникновение атмосферной или грунтовой влаги в заводскую упаковку. Особенно это требование актуально при «закладке кирпича на зимовку»

Контроль производства работ

Каждый профессионал-каменщик имеет массу собственных секретов и проверенных практикой приёмов качественного выполнения кирпичной кладки. Практически все солидные строительные фирмы имеют в своём штате квалифицированный и обученный производственный персонал. Тем не менее, можно выделить ряд общих моментов, за которыми желательно присматривать в процессе возведение кирпичного фасада:

Как выбрать хороших каменщиков. Не существует абсолютно надёжных способов нанять идеальную бригаду каменщиков. Наличие собственных лесов и подмостей, чистый и ухоженный инструмент и, самое главное, абсолютная трезвость — вот те верные приметы, которые отличают настоящих профессионалов от наспех сколоченной бригады.

Противосолевые мероприятия. Для того, чтобы снизить вероятность появления высолов на поверхности кирпичной кладки следует соблюдать ряд рекомендаций.

  • Рекомендуется использовать цементный раствор на основе цемента марки ПЦ 400-500 без добавок.
  • Предпочтительней применять цемент, изготовленный в летний период времени.
  • Использовать песок и воду, не содержащие водорастворимых солей.
  • Применять «жесткий» раствор, не допуская чрезмерного разжижения его водой (подвижность раствора должна быть не более 7…8 см осадки стандартного конуса).
  • Не добавлять в раствор солевые противоморозные добавки.
  • Использовать для кладки свежеприготовленный раствор.
  • При возведении кирпичной кладки, не допускайте попадания на нее строительного раствора.
  • При попадании раствора на уложенную кладку – удалите его сухой щеткой или на следующий день протрите щеткой с водой.
  • Не протирайте лицевые стены мешковиной.
  • Ежедневно, по окончании работ, накрывайте кладку водонепроницаемым материалом.
  • Не допускайте промерзания незаконченной кладки. При невозможности возведения крыши до наступления морозов обязательно укрыть возведенные стены на зимний период рубероидом либо пленкой

Гидрофобизирующую пропитку рекомендуется применять следующим образом: — ежедневно, после окончания работ, уложенные в кладку кирпичи, с помощью кисточки или пульверизатора, покрыть гидрофобизирующей пропиткой; — лицевую, ложковую часть каждого кирпича перед укладкой ее в кладку, пропитывать в гидрофобизирующую жидкость на глубину до одного ряда пустот. Второй способ обязателен при строительстве заборов и при кладке стен, где есть выступающие части кирпича и фасонных изделий.

Обслуживание и уход за кирпичной стеной

Правильно и аккуратно устроенный клинкерный фасад десятилетиями не нуждается в каком-либо постоянном обслуживании. Кирпичную кладку из лицевого керамического или безобжигового (гиперпрессованного) кирпича придётся периодически (раз в несколько лет) обрабатывать гидрофобизирующими составами.

Если солевые отложения всё-таки проступили, их несложно удалить. На рынке представлено несколько торговых марок подобных очистителей. Всех их объединяет то, что они представляют собой слабые водные растворы кислот.

  1. Экономика лицевой кирпичной кладки
  2. Решение устроить фасад коттеджа из облицовочного кирпича предполагает такие прямые и непрямые затраты:
  3. Выводы и заключение
  4. Резюмируя вышесказанное, можно кратко охарактеризовать наиболее часто встречающиеся виды облицовочных кирпичей применительно к устройству фасада жилого коттеджа:
  5. Безобжиговый (гиперпрессованный) облицовочный кирпич

Этот кирпич, особенно «Американские» его разновидности, можно назвать самым доступным. Как по цене, так и по географической распространённости — практически в каждом регионе работают заводы по его выпуску.

Близость завода-производителя, высокая скорость доставки и достаточно широкая гамма декоративных возможностей делают этот кирпич привлекательным для малобюджетного строительства.

Наиболее ярко эти достоинства гиперпрессованного кирпича проявляются в регионах, удалённых от заводов по производству керамического и клинкерного кирпича.

Принимая решение о подобной облицовке фасадов своего дома, следует помнить, что её долговечность очень зависит от гидрофобизации, а поверхности типа «скала» являются самыми уязвимыми. Кроме того, ввиду высокой теплопроводности и низкой паропроницаемости гиперпрессованного кирпича, вопросы обеспечения нормального тепловлажностного режима в помещении потребуют особого внимания.

Керамический облицовочный кирпич

Традиционное кирпичное фасадное решение, вобравшее в себя многовековой опыт применения. Чистые, по-настоящему «кирпичные» оттенки таких фасадов придают коттеджу гармоничную завершённость.

Сравнительно невысокая стоимость в сочетании с достаточно высокой долговечностью и отличными тепло-влажностными характеристиками объясняют высокую популярность среди частных застройщиков именно этой разновидности кирпичей.

Сторонникам керамического облицовочного кирпича следует помнить о необходимости соблюдения «противосолевых» мероприятий и рекомендаций по гидрофобизации готового фасада.

Во время кладки не стоит забывать о необходимости одновременного отбора кирпичей сразу из нескольких пачек — это поможет усреднить общую цветовую палитру стен и придать им приятную разнотонную меланжевость, характерную для природных материалов

Клинкерный облицовочный кирпич

Аристократ кирпичного царства, ставший в последние год-полтора гораздо демократичнее и доступнее широким массам застройщиков Украины.

Постройка и запуск завода по выпуску настоящего клинкерного кирпича в Сумской области позволили получить все прелести этого материала по очень доступным ценам, иногда способным конкурировать с ценами на керамический и гиперпрессованный кирпич.

Высочайшая из возможных прочность, монолитность спеченной структуры, делают клинкерные фасады рекордсменами в сроках безремонтной эксплуатации. Во многих городах Европы существуют целые кварталы, не теряющие первозданной кирпичной красоты на протяжении вот уже более полутора сотен лет.

Самая широкая цветовая гамма и множество вариантов фактурной отделки делают клинкерный кирпич одним из самых популярных материалов у архитекторов. Диапазон архитектурных стилей, подвластных клинкеру, простирается от готического средневековья до ультрамодных hi-tec решений.

Если вы решили одеть свой коттедж в клинкер, отнеситесь с повышенным вниманием к теплотехнике ваших стен. Сравнительно высокая теплопроводность и низкая паропроницаемость клинкерного кирпича потребует принятия правильных решений по конструкции стен дома ещё на этапе проектирования.

Источник: https://www.proektant.ru/content/3133.html

Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).

Битум 0,008Тяжелый бетон 0,03 Автоклавный газобетон 0,12Керамзитобетон 0,075 — 0,09Шлакобетон 0,075 — 0,14Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе) Известковый раствор 0,12 Гипсокартон, гипс 0,075Цементно-песчаная штукатурка 0,09 Известняк (в зависимости от плотности) 0,06 — 0,11Металлы 0ДСП 0,12 0,24Линолеум 0,002 Пенопласт 0,05-0,23Полиурентан твердый, полиуретановая пена0,05 Минеральная вата 0,3-0,6 Пеностекло 0,02 -0,03Вермикулит 0,23 — 0,3Керамзит 0,21-0,26Дерево поперек волокон 0,06 Дерево вдоль волокон 0,32

Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

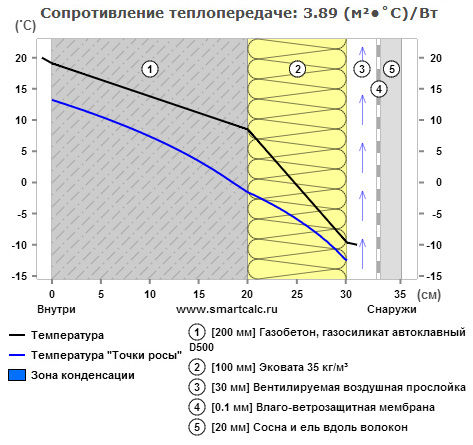

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара.

Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е.

у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).

Воздух 1, 1 Битум 50 000, 50 000Пластики, резина, силикон — >5 000, >5 000Тяжелый бетон 130, 80Бетон средней плотности 100, 60Полистирол бетон 120, 60Автоклавный газобетон 10, 6Легкий бетон 15, 10 Искусственный камень 150, 120Керамзитобетон 6-8, 4Шлакобетон 30, 20Обожженная глина (кирпич) 16, 10Известковый раствор 20, 10Гипсокартон, гипс 10, 4Гипсовая штукатурка 10, 6Цементно-песчаная штукатурка 10, 6Глина, песок, гравий 50, 50Песчаник 40, 30Известняк (в зависимости от плотности) 30-250, 20-200Керамическая плитка ?, ?Металлы ?, ?OSB-2 (DIN 52612) 50, 30OSB-3 (DIN 52612) 107, 64OSB-4 (DIN 52612) 300, 135ДСП 50, 10-20Линолеум 1000, 800Подложка под ламинат пластик 10 000, 10 000Подложка под ламинат пробка 20, 10Пенопласт 60, 60ЭППС 150, 150Полиурентан твердый, полиуретановая пена 50, 50Минеральная вата 1, 1Пеностекло ?, ?Перлитовые панели 5, 5Перлит 2, 2Вермикулит 3, 2Эковата 2, 2Керамзит 2, 2

Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

  • А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.
  • Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.
  • Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.
  • Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.
  • Сделать мокрый фасад сложно и просто одновременно. Сложно или невозможно, …
  • Рассмотрим, как утеплить стены своими руками правильно и надежно. Стены …

Источник: http://teplodom1.ru/stenyteplo/47-paropronicaemost-sten-i-materialov.html

Водопоглощение кирпича – что это такое и какие виды кирпича бывают

Водопоглощение кирпича является одним из важнейших показателей, определяющих пригодность использования материала в конкретной области строительства.

Чтобы понимать, почему данная характеристика так важна при выборе, следует разобраться в основных свойствах строительного материала. Водопоглощение — это способность впитывать и сохранять влагу.

Показатель водопоглощения определяется в процентах к объему материала.

Чем выше пористость материала (чем больше количество пустот), тем больший объем влаги он впитает. Пористость напрямую связана с прочностью и способностью выдерживать нагрузки.

Проникшая в полость вода при минусовых температурах замерзнет, увеличится в размерах и разрушит строительный материал. Чем выше показатель водопоглощения, тем ниже будет уровень прочности конструкции и устойчивости к низким температурам.

Это негативно скажется и на долговечности строительного материала.

Нормы водопоглощения

  • Чтобы увеличить прочность и долговечность материала, следует максимально снизить показатель его водопоглощения, но практика свидетельствует о другом.
  • Показатель водопоглощения влаги нельзя ограничивать по нескольким причинам:
  • Основные виды кирпича.
  1. Если показатель впитываемости воды будет низким, то кладка получится менее прочной, так как нарушится сцепка с раствором.
  2. Недостаточное количество пор и пустот существенно снизит показатели его теплосохранности, делая материал непригодным для использования в регионах с затяжными зимами.

    Чтобы избежать таких проблем, специалистами разработаны определенные нормы, по которым показатель водопоглощения должен быть не ниже 6%. Максимальный уровень определяется в зависимости от вида стройматериала.

Разделяют 3 основных типа строительного кирпича:

Производство изделий из бетонной смеси происходит методом заливки раствора в специальные формы. На практике данный вид редко используется, потому что он тяжелый, дорогой, плохо сохраняет тепло.

Несмотря на эти недостатки, данное изделие обладает самым низким показателем водопоглощения в 3-5%.

Кладка, выполненная из такого строительного материала, прекрасно выдерживает резкие перепады температур и характеризуется длительным сроком эксплуатации.

У силикатного кирпича в основе песок с небольшим добавлением извести и связующих материалов, возможно наличие пигментов. Водопоглощение силикатного кирпича составляет порядка 15%.

Именно по этой причине его не рекомендовано использовать для строительства стен, расположенных в местах с повышенной влажностью. Керамический кирпич производят из глины, которую обжигают при максимально высокой температуре в 1000°С.

Качественный керамический кирпич имеет показатель водопоглощения в 6-14%. Особенностью этого строительного материала является его слоистая структура. При низких температурах влага задерживается между слоями и не может быстро высвободиться из них.

Перепады температур приводят к тому, что керамический кирпич начинает быстро разрушаться. Для того чтобы продлить эксплуатацию кладки из керамического кирпича, следует проводить качественные отделочные работы.

Как определить показатель водопоглощения?

Исследования должны проводиться только в специальных условиях:

Хорошее водопоглощение силикатным кирпичом, позволяет использовать его для строительства фундаментов.

  • температура в помещении должна быть в пределах 15-25°С;
  • исследуются только целые, неповрежденные образцы;
  • изделие должно быть высушено до неизменной массы в специальных автоклавах при температуре порядка 150°С.
  • силикатный стройматериал можно исследовать только по истечении суток после сушки.

Исследования проводятся одновременно для 3 образцов. Это необходимо для определения среднего арифметического значения.

После того как каждый образец взвешен и высушен, его помещают в сосуд с водой таким образом, чтобы уровень жидкости перекрывал поверхность камня на 2-8 см. По истечении 2 суток изделия вынимают из воды и сразу же взвешивают.

В расчет берется и масса кирпича, и масса вытекшей в чашу весов воды. Далее используется формула вычисления водопоглощения материала, по которой несложно определить данный показатель:

ПВ=m0-m1/m1*100%, где:

  • ПВ — показатель водопоглощения;
  • m0 — масса насыщенного водой камня;
  • m1 — масса высушенного образца.

Результат определяется в процентном соотношении, для строительного кирпича он должен составлять не более 5%, а для отделочных элементов — не выше 15%.

Данные исследования несложно осуществить своими силами. Результаты исследований будут весьма полезными для правильного выбора материала, что в итоге определит качество и долговечность возводимых построек.

Уровень водопоглощения строительного изделия — это одна из важнейших характеристик, которая позволяет определить сферу использования строительного материала.

Например, у силикатного кирпича хорошая впитываемость влаги, поэтому его использование для возведения фундаментов, цокольных этажей поверхностей, расположенных в среде с повышенной влажностью, ограничено.

Для постройки стен и несущих перегородок он вполне подходит.

//www.youtube.com/watch?v=PpA20brkNXw

Выбирая кирпич для строительства, всегда надо руководствоваться его характеристиками, чтобы постройка получилась крепкой и долговечной.

kubkirpich.ru

Водопоглощение кирпича и плитки

Эту статью мы адресуем тем, кто стремится к максимальному пониманию терминов, которыми с таким удовольствием пользуются менеджеры в компаниях, которые поставляют стройматериалы. Как говорится, доверяй, но проверяй. Информация в данном тексте позволит Вам проверить истинность чьих бы то ни было слов о водопоглощении кирпича или плитки. Мы не будем мучать Вас сухими цитатами из ГОСТов и специфической терминологией. Мы перескажем их Вам простыми словами и поделимся своим опытом.

Что такое водопоглощение

Итак, водопоглощение. Что это такое? По сути, это способность облицовочного кирпича или клинкерной плитки впитывать воду. Чем больше цифра — тем больше впитывает изделие воды.

Но вот ведь странность: водопоглощение измеряют в процентах — как так? Это описано в ГОСТе 7025. Изделие (кирпич или плитку) взвешивают, а потом замачивают в воде комнатной температуры. Вымокший кирпич обтирают тряпочкой и взвешивают ещё раз.

Потом считают, сколько процентов составила разница в весе сухого и мокрого кирпича. Так узнают водопоглощение в процентах.

А теперь давайте разбираться, зачем Вам, человеку, который просто хочет построить хороший загородный дом, нужен этот параметр. Кирпич (абсолютно любой) находится в постоянном взаимодействии с окружающей средой. В частности, он впитывает воду и отдаёт её обратно. Важно, чтобы он успевал отдавать ту воду, которую впитал.

Слишком напитанный водой кирпич ухудшает микроклимат в доме. При заморозках вода, которая не успела выйти, превратится в лёд и расширится. Если её будет слишком много, в кирпиче появятся трещины.

В нашем влажном климате с постоянными дождями предпочтительно применять с низким водопоглощением: это поможет сберечь тепло, поддержать комфортную влажность и в перспективе избавит Вас от капитального ремонта фасада.

Какое значение водопоглощения оптимально

Каким бывает водопоглощение? Каким оно должно быть? Ещё недавно ГОСТ регулировал этот показатель довольно строго. Новый ГОСТ 530-2012 в этом плане очень лоялен.

Он лишь указывает, что водопоглощение клинкерного кирпича должно составлять не более 6%, а у керамического оно должно быть более 6%. Мы помним старый ГОСТ и рекомендуем Вам опираться на его жёсткие требования: они ни разу нас не подвели.

В то время как с кирпичом с высоким водопоглощением хоть и редко, но случаются неприятности (особенно это касается заборов, столбов, выступающих элементов).

Итак, 100% гарантия это клинкерный кирпич и клинкерная плитка. Помимо низкого водопоглощения (1,5-6%) Вы получаете красивый кирпич высокой прочности и морозостойкости.

Такой кирпич просто неспособен впитать лишнюю воду и гарантированно избавит Вас от любых связанных с этим проблем. Можно применить и простой керамический кирпич. Лучше всего с водопоглощением в пределах 14%.

Он не так прочен, как клинкер, но практика показывает, что при правильной кладке проблем у Вас не возникнет (о кладке кирпича смотрите отдельную статью на www.baltceramic.ru).

Рекомендуем Вам присмотреться к финскому кирпичу Tiileri, российским заводам «Браер», «Победа ЛСР (Rauf)», «Строма», латвийскому заводу Lode. Эти кирпичи ещё никого не подводили. Исключение из правил — ручная формовка. Это кирпич, который делают по технологии 19-го века. Он имеет специфический вид, выраженную фактуру.

И водопоглощение в среднем 16% (бывает выше). Но тут есть один технологический секрет. Его делают из лёссовых глин. Лёсс — особый пылеобразный сорт глины, кирпич из неё имеет необычную структуру: он весь пронизан округлыми микроскопическими пустотами. «Лишняя» вода расширяется во время заморозков и заполняет эти поры, не растрескивая кирпич.

Отличное решение!

Однако не все производители обладают такой роскошью, как месторождения лёссовых глин. Но они точно есть у завода Nelissen, поэтому мы рекомендуем выбирать кирпич ручной формовки именно из их ассортимента.

Если Вам нужна плитка, тут вариантов ровно два: немецкая клинкерная плитка под кирпич и бельгийская плитка Nelissen (ручная формовка).

И если «Нелиссен» — это исключительно премиум класс, то в клинкере есть всё от эконом до суперпремиум класса.

На что обратить внимание выбирая кирпич или плитку?

Чего следует избегать. Избегайте кирпича, в котором много извести. Это включение хорошо влияет на цвет, но очень плохо на морозостойкость, прочность и водопоглощение. Избегайте водопоглощения свыше 14% (единственное исключение описано выше).

В плитке избегайте изделий из бетона и цемента, а также пластиковой имитации. Первая впитывает воду как губка (водопоглощение больше 20%), вторая испортит микроклимат тем, что не дышит, а буквально закупоривает фасад.

Помочь в подборе красивого кирпича или плитки с оптимальными характеристиками и в нужной ценовой категории Вам всегда помогут наши менеджеры.

Адрес ближайшего офиса вверху страницы, единый многоканальный номер (812) 337-20-90

Предыдущая статья Следующая статья

www.baltceramic.ru

как определяют, от чего зависит

Сфера применения строительных материалов определяется исходя из их характеристик. Водопоглощение кирпича относится к числу основных. От этого показателя зависит прочность и морозостойкость строения в целом, поэтому его следует учесть при выборе вида кирпичных блоков для строительства.

Особенности влагоудержания как эксплуатационной характеристики

Способность материала впитывать и удерживать воду называют водопоглощением. Кирпичные блоки в возведенном строении подвержены атмосферным воздействиям, поскольку имеют постоянный контакт с окружающей средой. Влагу, с которой соприкасаются, они впитывают в себя. Важно, чтобы показатель водопоглощения был оптимальным и соответствовал нормам, установленным для каждого вида кирпича.

Слишком высокий уровень поглощения влаги способствует ухудшению микроклимата в доме из-за неуспевающей испаряться воды. А при минусовой температуре она превращается в лед и расширяется, вследствие чего в кирпиче образуются трещины, а это приводит его в негодность, прочность здания снижается.

При слишком низком показателе кирпичные блоки слабо сцепляются с раствором, что также ухудшает прочность.

Источник: https://info-bestlife.ru/raznoe/vodopogloshhenie-kirpicha-chto-eto-takoe-i-kakie-vidy-kirpicha-byvayut.html

СНиП 23-02 Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость


Проект Карла III Ребане и хорошей компании

Раздел недели: Символы и обозначения оборудования на чертежах и схемах
Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Материалы / / Строительные материалы. Физические, механические и теплотехнические свойства.  / / СНиП 23-02 Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.
Кирпичная кладка из сплошного кирпича
Материал Характеристики материалов в сухом состоянии Расчетные коэффициенты (при условиях эксплуатации по СНиП 23-02)
  • плот- ность,
  • кг/м3
удельная тепло- емкость, кДж/(кг°С)
  1. коэффи- циент тепло- провод- ности,
  2. Вт/(м°С)
массового отношения влаги в материале, %
  • теплопро- водности,
  • Вт/(м°С)
  1. тепло- усвоения (при периоде
  2. 24 ч), Вт/(м2oС)
  • паропро- ницае- мости,
  • мг/(мчПа)
А Б А Б А Б А, Б
Глиняного обыкновенного (ГОСТ 530) на цементно-песчаном растворе 1800 0.88 0.56 1 2 0.7 0.81 9.2 10.12 0.11
Глиняного обыкновенного на цементно-шлаковом растворе 1700 0.88 0.52 1.5 3 0.64 0.76 8.64 9.7 0.12
Глиняного обыкновенного на цементно-перлитовом растворе 1600 0.88 0.47 2 4 0.58 0.7 8.08 9.23 0.15
Силикатного (ГОСТ 379) на цементно-песчаном растворе 1800 0.88 0.7 2 4 0.76 0.87 9.77 10.9 0.11
Трепельного (ГОСТ 530) на цементно-песчаном растворе 1200 0.88 0.35 2 4 0.47 0.52 6.26 6.49 0.19
Трепельного (ГОСТ 530) на цементно-песчаном растворе 1000 0.88 0.29 2 4 0.41 0.47 5.35 5.96 0.23
Шлакового на цементно-песчаном растворе 1500 0.88 0.52 1.5 3 0.64 0.7 8.12 8.76 0.11

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.

Источник: https://dpva.ru/Guide/GuideMatherials/BuildingMaterials/BuildingBricksSolid/

Технические характеристики фасадных термопанелей РЕГЕНТ. Паропроницаемость термопанелей на Roof-N-Roll.ru

Фасадные термопанели с клинкерной плиткой широко применяются для облицовки фасадов при строительстве новых зданий и при реконструкции старых домов. Это современный строительный материал, прекрасно сочетающий в себе эстетику натурального клинкера и теплоизоляционные свойства пенополиуретана.

Для многих строителей и проектировщиков необходимо знать технические параметры применяемых ими материалов. На этой странице мы приводим технические характеристики термопанелей с клинкерной плиткой.

Технические и физико-механические характеристики пенополиуретана (ППУ).

Наименование Значение
Плотность 40-60 кг/м2
Допустимая нагрузка 1,93 кг/см2
Коэффициент теплопроводности 0,025 Вт/мК
Паропроницаемость 0,05 мг/(М*ч*Па)
Водопоглощение за 24 ч. 0,1- 0,2 кг/м3
Содержание закрытых пор 95%
Пожаростойкость самозатухающий, токсины при горении не выделяет, Г2.
Долговечность не разрушается со временем
Температура применения от – 100оС до +150оС
Разрушающее напряжение при изгибе 500 кПа
Разрушающее напряжение при растяжении 300 кПа
Разрушающее напряжение при сжатии 200 кПа
Фактические тепловые потери в 1,7 раза ниже нормативных
Стойкость к химическим поражениям химически стоек к большинству растворителей
Стойкость к органическим поражениям не поражается грибком и гнилью

Сравнение характеристик пенополиуретана (ППУ) и других теплоизоляционных материалов.

Материалы Теплопроводность Вт/мo C Толщина, мм соответств. R = 1,2 м2 o C/Вт Плотность Кг/м3 Рабочая температура o С Паропроницаемость Мг/(м.ч.Па)
Пенополиуретан 0,025 30 40-60 от -100 до +150 0.04-0,05
Пенополистирол (экструдированный) 0,03 36 30-45 от -50 до +75 0.015
Пенополиэтилен 0,045 54 35 от -60 до +90 0,001
Пенопласт 0,05 60 40-125 от -50 до +75 0,23
Минеральная плита 0,047 56 35 — 150 от -60 до +180 0,53
Стекловолокнистые плиты 0.056 67 15-100 от -60 до +480 0,53
Железобетон 2,04 2500 0,03
Кирпич пустотелый 0,58 50 1400 0,16
Дерево (поперёк волокон) 0,18 15 40-50 0,06

Исходя из вышеуказанных характеристик, пенополиуретан по своим показателям теплопроводности практически в 2 раза превосходит минераловатный утеплитель, поэтому для достижения требуемого коэффициента сопротивления теплопередачи потребуется меньшая толщина теплоизоляционного слоя.

Коэффициент паропроницаемости ППУ меньше, чем у минеральной плиты и меньше чем у пенопласта.

Тем не менее, он совпадает с коэффициентом теплопроводности дерева (вдоль волокон), и по теории теплопроводности (когда каждый последующий наружный слой в теплоизоляционной системе должен иметь большую паропроницаемость чем предыдущий), применение ППУ на деревянной стене вполне допустимо — паропроницаемость дерева вдоль волокон и пенополиуретана совпадают.

Применение пенополиуретана (ППУ) на стене из пеноблока, который, как известно, имеет очень высокий показатель паропроницаемости, допускается только при устройстве вентиляционного зазора по системе вентилируемого фасада. В связи с этим, применять термопанели на домах построенных из газобетонных блоков и пенобетонных блоков следует с осторожностью.

Сравнение характеристик пенополиуретана (ППУ) и других теплоизоляционных материалов.

Еще один важный вопрос, который следует прояснить для себя перед выбором термопанелей в качестве теплоизоляционного и облицовочного материала для своего дома, это принцип выбора толщины теплоизоляционного слоя термопанелей.

Если не заморачиваться, можно поступить по принципу «кашу маслом не испортишь», и выбрать максимально возможный по толщине теплоизоляционный слой термопанели. Действительно, чем толще слой теплоизоляции, тем выше коэффициент сопротивления теплопередаче он обеспечит, тем дом будет теплее при любых перепадах температур окружающей среды.

Другой вопрос, когда перед нами встает задача с одной стороны произвести облицовку и утепление здания, и при этом не потратить лишних средств — не во всех случаях максимальная толщина теплоизоляции себя оправдает. Тогда зачем переплачивать?

Ниже мы приводим таблицу, по которой Вы сможете определить для себя необходимую толщину термопанелей с клинкерной плиткой для стен Вашего дома.

Необходимый коэффициент сопротивления теплопередачи конструкции с учётом теплоизоляции для региона г. Москвы – 3,15-3,20 (м 2 оС)/Вт.

Материалы Плотность материала основания стены, кг/м3 Расчётный коэффициент теплопроводности σ, (Вт/мК) при условиях эксплуатации Толщина несущей стены, мм Сопротивление теплопередаче Ro, (м2 оС)/Вт Сопротивление теплопередаче конструкции, с учётом теплоизоляции* Ro, (м2 оС)/Вт
Толщина термопанели, мм
40 мм 60 мм 80 мм
Железобетон 2500 1,92 200 0,26 1,86 2,66 3,46
250 0,29 1,89 2,69 3,49
300 0,31 1,91 2,71 3,51
Кладка из глиняного кирпича на цементно-песчаном растворе 1800 0,7 380 0,71 2,31 3,11 3,91
510 0,89 2,49 3,29 4,11
640 1,33 2,93 3,73 4,53
Кладка из пустотелого кирпича на цементно-песчаном растворе 1400 0,52 380 0,89 2,49 3,29 4,09
510 1,14 2,74 3,54 4,34
640 1,49 3,09 3,89 4,69
Газо- и пенобетон 800 0,33 200 0,76 2,36 3,16 3,96
300 1,07 2,67 3,47 4,27
600 1,37 2,97 3,77 4,57
600 0,22 200 1,07 2,67 3,47 4,27
300 1,52 3,12 3,92 4,72
600 1,98 3,58 4,38 5,18
Брус деревянный 500-600 0,14 100 0,87 2,47 3,27 4,07
150 1,23 2,83 3,63 4,43
200 1,59 3,19 3,99 4,79

Заказать

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Источник: https://www.roof-n-roll.ru/services/fasadnye-materialy/fasadnye-termopaneli/fasadnye-termopaneli-regent/tekhnicheskie-kharakteristiki-fasadnykh-termopaneley-regent/

Дача и Дом

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2• ч • Па/мг) нормируется в главе 6 «Сопротивление паропроницанию ограждающих конструкций» СНиП II-3-79 (1998) «Строительная теплотехника».

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) — 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 «Теплотехнические свойства строительных материалов и изделий — Определение паропроницаемости». Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов.

Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии. В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.

Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO, котрые определяют паропроницаемость «сухих» строительных материалов при влажности менее 70% и «влажных» строительных материалов при влажности более 70%.

Помните, что при оставлении «пирогов» паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет «замокание» внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.

8: Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои. По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ. – м.

: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной.

При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы транспортируется через поры строительных материалов в виде отдельных молекул водяного пара.

При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса.

При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Пример пренебрежения паропроницаемостью строительных материалов в многослойных стенах: укрытие деревянных стен паронепроницаемым рубероидом привело к биологическому разрушению дерева в условиях постоянного увлажнения. При укрытии ячеистых бетонов паронепроницаемыми материалами (кирпичная кладка, ЭППС) происходит переувлажнение стен и их постепенное разрушение при периодическом промерзании.

Показатели паропроницаемости «сухих» строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости «влажных» строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

Источник: http://dom.dacha-dom.ru/paropronicaemost.shtml

Таблица плотности, теплопроводности и паропроницаемости различных материалов

Материал Плотность, кг/м3 Паропроницаемость, Мг/(м*ч*Па)
Железобетон 2500 0.03
Бетон 2400 0.03
Керамзитобетон 1800 0.09
Керамзитобетон 500 0.30
Кирпич красный глиняный 1800 0.11
Кирпич, силикатный 1800 0.11
Кирпич керамический пустотелый (брутто1400) 1600 0.14
Кирпич керамический пустотелый (брутто1000) 1200 0.17
Пенобетон 1000 0.11
Пенобетон 300 0.26
Гранит 2800 0.008
Мрамор 2800 0.008
Сосна, ель поперек волокон 500 0.06
Дуб поперек волокон 700 0.05
Сосна, ель вдоль волокон 500 0.32
Дуб вдоль волокон 700 0.30
Фанера клееная 600 0.02
ДСП, ОСП 1000 0.12
ПАКЛЯ 150 0.49
Гипсокартон 800 0.075
Картон облицовочный 1000 0.06
Минвата 200 0.49
Минвата 100 0.56
Минвата 50 0.60
ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ 33 0.013
Пенополистирол 150 0.05
Пенополистирол 100 0.05
Пенополистирол 40 0.05
Пенопласт ПВХ 125 0.23
ПЕНОПОЛИУРЕТАН 80 0.05
ПЕНОПОЛИУРЕТАН 60 0.05
ПЕНОПОЛИУРЕТАН 40 0.05
ПЕНОПОЛИУРЕТАН 32 0.05
Керамзит 800 0.21
Керамзит 200 0.26
Песок 1600 0.17
Пеностекло 400 0.02
Пеностекло 200 0.03
АЦП 1800 0.03
Битум 1400 0.008
ПОЛИУРЕТАНОВАЯ МАСТИКА 1400 0.00023
ПОЛИМОЧЕВИНА 1100 0.00023
Рубероид, пергамин 600 0.001
Полиэтилен 1500 0.00002
Асфальтобетон 2100 0.008
Линолеум 1600 0.002
Сталь 7850 0
Алюминий 2600 0
Медь 8500 0
Стекло 2500 0

Источник: http://old.homeforlife.ru/xarakteristikistroitelnixmaterialov/122-paropronicaemost/687-tablicaplotnosti

Таблица паропроницаемости строительных материалов

В процессе стройки любой материал в первую очередь должен оцениваться по его эксплуатационно-техническим характеристикам. Решая задачу построить “дышащий” дом, что наиболее свойственно строениям из кирпича или дерева, или наоборот добиться максимальной сопротивляемости паропроницанию, необходимо знать и уметь оперировать табличными константами для получения расчетных показателей паропроницаемости строительных материалов.

Что такое паропроницаемость материалов

Паропроницаемость материалов – способность пропускать или задерживать водяной пар в результате разности парциального давления водяного пара на обеих сторонах материала при одинаковом атмосферном давлении. Паропроницаемость характеризуется коэффициентом паропроницаемости или сопротивлением паропроницаемости и нормируется СНиПом II-3-79 (1998) «Строительная теплотехника», а именно главой 6 «Сопротивление паропроницанию ограждающих конструкций»

Таблица паропроницаемости строительных материалов

Таблица паропроницаемости представлена в СНиПе II-3-79 (1998) «Строительная теплотехника», приложении 3 «Теплотехнические показатели строительных материалов конструкций». Показатели паропроницаемости и теплопроводности наиболее распространенных материалов, используемых для строительства и утепления зданий представлены далее в таблице.

Материал

Плотность, кг/м3

Теплопроводность, Вт/(м*С)

Паропроницаемость, Мг/(м*ч*Па)

Алюминий

2600

221

0

Асфальтобетон

2100

1.05

0.008

АЦП

1800

0.35

0.03

Бетон

2400

1.51

0.03

Битум

1400

0.27

0.008

Гипсокартон

800

0.15

0.075

Гранит

2800

3.49

0.008

ДСП, ОСП

1000

0.15

0.12

Дуб вдоль волокон

700

0.23

0.30

Дуб поперек волокон

700

0.10

0.05

Железобетон

2500

1.69

0.03

Картон облицовочный

1000

0.18

0.06

Керамзит

800

0.18

0.21

Керамзит

200

0.10

0.26

Керамзитобетон

1800

0.66

0.09

Керамзитобетон

500

0.14

0.30

Кирпич керамический пустотелый (брутто1000)

1200

0.35

0.17

Кирпич керамический пустотелый (брутто1400)

1600

0.41

0.14

Кирпич красный глиняный

1800

0.56

0.11

Кирпич, силикатный

1800

0.70

0.11

Линолеум

1600

0.33

0.002

Медь

8500

407

0

Минвата

200

0.070

0.49

Минвата

100

0.056

0.56

Минвата

50

0.048

0.60

Мрамор

2800

2.91

0.008

ПАКЛЯ

150

0.05

0.49

Пенобетон

1000

0.29

0.11

Пенобетон

300

0.08

0.26

Пенопласт ПВХ

125

0.052

0.23

Пенополистирол

150

0.05

0.05

Пенополистирол

100

0.041

0.05

Пенополистирол

40

0.038

0.05

ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ

33

0.031

0.013

ПЕНОПОЛИУРЕТАН

80

0.041

0.05

ПЕНОПОЛИУРЕТАН

60

0.035

0.05

ПЕНОПОЛИУРЕТАН

40

0.029

0.05

ПЕНОПОЛИУРЕТАН

32

0.023

0.05

Пеностекло

400

0.11

0.02

Пеностекло

200

0.07

0.03

Песок

1600

0.35

0.17

ПОЛИМОЧЕВИНА

1100

0.21

0.00023

ПОЛИУРЕТАНОВАЯ МАСТИКА

1400

0.25

0.00023

Полиэтилен

1500

0.30

0.00002

Рубероид, пергамин

600

0.17

0.001

Сосна, ель вдоль волокон

500

0.18

0.32

Сосна, ель поперек волокон

500

0.09

0.06

Сталь

7850

58

0

Стекло

2500

0.76

0

Фанера клееная

600

0.12

0.02

 Таблица паропроницаемости строительных материалов

Паропроницаемость строительных материалов, таблица

Чтобы создать в доме благоприятный для проживания климат, нужно учитывать свойства используемых материалов.Особое внимание стоит уделить паропроницаемости. Этим термином называется способность материалов пропускать пары. Благодаря знаниям о паропроницаемости можно правильно подобрать материалы для создания дома.

Оборудование для определения степени проницаемости

Профессиональные строители имеют специализированное оборудование, которое позволяет точно определить паропроницаемость определенного строительного материала. Для вычисления описываемого параметра применяется следующее оборудование:

  • весы, погрешность которых является минимальной;
  • сосуды и чаши, необходимые для проведения опытов;
  • инструменты, позволяющие точно определить толщину слоев строительных материалов.

Благодаря таким инструментам точно определяется описываемая характеристика. Но данные о результатах опытов занесены в таблицы, поэтому во время создания проекта дома не обязательно определять паропроницаемость материалов.

Что нужно знать

Многие знакомы с мнением, что «дышащие» стены полезны для проживающих в доме. Высокими показателями паропроницаемости обладают следующие материалы:

  • дерево;
  • керамзит;
  • ячеистый бетон.

Стоит отметить, что стены, сделанные из кирпича или бетона, также обладают паропроницаемостью, но этот показатель является более низким. Во время скопления в доме пара он выводится не только через вытяжку и окна, но еще и через стены. Именно поэтому многие считают, что в строениях из бетона и кирпича дышится «тяжело».

Но стоит отметить, что в современных домах большая часть пара уходит через окна и вытяжку. При этом через стены уходит всего лишь около 5 процентов пара. Важно знать о том, что в ветреную погоду из строения, выполненного из дышащих стройматериалов, быстрее уходит тепло. Именно поэтому во время строительства дома следует учитывать и другие факторы, влияющие на сохранение микроклимата в помещении.

Стоит помнить, что чем выше коэффициент паропроницаемости, тем больше стены вмещают в себя влаги. Морозостойкость стройматериала с высокой степенью проницаемости является низкой. При намокании разных стройматериалов показатель паропроницаемости может увеличиваться до 5 раз. Именно поэтому необходимо грамотно производить закрепление пароизоляционных материалов.

Влияние паропроницаемости на другие характеристики

Стоит отметить, что, если во время строительства не был установлен утеплитель, при сильном морозе в ветреную погоду тепло из комнат будет уходить достаточно быстро. Именно поэтому необходимо грамотно производить утепление стен.

При этом долговечность стен с высокой проницаемостью является более низкой. Это связано с тем, что при попадании пара в стройматериал влага начинает застывать под воздействием низкой температуры. Это приводит к постепенному разрушению стен. Именно поэтому при выборе стройматериала с высокой степенью проницаемости необходимо грамотно установить пароизоляционный и теплоизоляционный слой. Чтобы узнать паропроницаемость материалов стоит использовать таблицу, в которой указаны все значения.

Паропроницаемость и утепление стен

Во время утепления дома необходимо соблюдать правило, согласно которому паропрозрачность слоев должна увеличиваться по направлению наружу. Благодаря этому зимой не будет происходить накопление воды в слоях, если конденсат станет накапливаться в точке росы.

Утеплять стоит изнутри, хотя многие строители рекомендуют закреплять тепло- и пароизоляцию снаружи. Это объясняется тем, что пар проникает из помещения и при утеплении стен изнутри влага не будет попадать в стройматериал. Часто для внутреннего утепления дома применяется экструдированный пенополистирол. Коэффициент паропроницаемости такого строительного материала является низким.

Еще одним способом утепления является разделение слоев при помощи пароизолятора. Также можно применить материал, который не пропускает пар. В пример можно привести утепление стен пеностеклом. Несмотря на то, что кирпич способен впитывать влагу, пеностекло препятствует проникновению пара. В таком случае кирпичная стена будет служить аккумулятором влаги и во время скачков уровня влажности станет регулятором внутреннего климата помещений.

Стоит помнить, что если утеплить стены неправильно, стройматериалы могут потерять свои свойства уже через небольшой отрезок времени. Именно поэтому важно знать не только о качествах используемых компонентов, но еще и о технологии их закрепления на стенах дома.

От чего зависит выбор утеплителя

Часто владельцы домов для утепления используют минеральную вату. Данный материал отличается высокой степенью проницаемости. По международным стандартам сопротивления паропроницаемости равен 1. Это означает, что минеральная вата в этом отношении практически не отличается от воздуха.

Именно об этом многие производители минеральной ваты упоминают достаточно часто. Часто можно встретить упоминание о том, что при утеплении кирпичной стены минеральной ватой ее проницаемость не снизится. Это действительно так. Но стоит отметить, что ни один материал, из которого изготавливаются стены, не способен выводить такое количество пара, чтобы в помещениях сохранялся нормальный уровень влажности. Также важно учитывать, что многие отделочные материалы, которые используются при оформлении стен в комнатах, могут полностью изолировать пространство, не пропуская пар наружу. Из-за этого паропроницаемость стены значительно уменьшается. Именно поэтому минеральная вата незначительно влияет на обмен паром.

Во время принятия решения о выборе утеплителя и различных отделочных материалов стоит помнить о том, что наружный слой должен быть более паропроницаемым. Если же этому правилу следовать невозможно, стоит разделить слои при помощи пароизолятора. Это позволит прекратить движение пара в конструкции и восстановить равновесие слоев со средой, в которой они находятся. Во время отделки дома стоит учитывать паропроницаемость используемых строительных материалов.

Характеристики кирпича: теплопроводность, водопоглощение, паропроницаемость

Несмотря на обилие материалов для возведения стен, кирпичная кладка по-прежнему остается популярной. Изучив характеристики кирпича, его свойства, проведя сравнение одного вида с другим, можно среди предложенных вариантов выбрать подходящий. Разнообразие изделий обусловлено сферами применения: частное малоэтажное домостроение, возведение высотных бизнес-центров, мощение улиц или ландшафтное обустройство садов и скверов.

Виды кирпича

В зависимости от исходного стройматериала и способа обработки выделяют:

ВидСырьеСпособ изготовления
Керамический, в том числе клинкерныйСмеси пластичных глинОбжиг при температуре 900—1200 °С
Сухого/полусухого прессованияСпециальные высококонцентрированные дисперсные глинистые системыПрессование
Сушка в туннельных сушилках при температуре 120—150 °С
ГиперпрессованнныйОснова — отсевы дробления горных породПрессование под давлением до 40 мегапаскалей
Цемент — 8—12%
Вода и железооксидные красители — 2—3%Сушка в пропарочной камере при температуре от 40 до 70 °C
СиликатныйОснова — кварцевый песокПрессование
Известь — 6—8%
Специальные присадки и вода — 3—5%Обработка в автоклаве

По назначению и способу применения кирпич может быть:

Кладку из рядового материала нужно дополнительно обрабатывать.
  • Рядовой или строительный. Его еще называют черновым или рабочим. Изделие может в норме иметь сколы, потертости, неоднородность цвета. Рядовая кладка требует оштукатуривания или покраски.
  • Лицевой. После укладки облицовочного кирпича поверхность не требует дальнейшей обработки. Согласно ГОСТам, в таком изделии возможны минимальные отклонения от нормы. Керамический кирпич для фасада обладает идеальной геометрией.
  • Огнеупорный. Используется во внутренней и внешней отделке печей и каминов. Технические характеристики шамотного кирпича позволяют безопасно применять его в условиях повышенных температур.

Стандартные размеры одинарного керамического, прессованного или силикатного экземпляра — 250×120×65 мм. Полуторный кирпич имеет ширину 88 мм, а двойной — 138 мм. Вес одного изделия варьируется от 2 до 5 кг в зависимости от вида.

Вернуться к оглавлению

Техническая характеристика кирпича

Материал шамотного вида применяется для кладки камина.

Анализируя сравнительные характеристики и описание строительного материала, можно оптимизировать затраты. Отличительные характеристики керамического кирпича позволяют эффективно использовать весь ассортиментный ряд:

  • шамотный — для камина;
  • пустотелый рядовой — для черновой кладки;
  • лицевой — для облицовки стен.
Вернуться к оглавлению

Пустотелость

В зависимости от наличия пустот выделяют щелевой и полнотелый кирпич. Хотя второй вариант тоже может иметь до 13% технических отверстий. Керамический пустотелый кирпич будет значительно легче своего полнотелого собрата. Есть еще подвид «Лего», который имеет два выступа-шипа на верхних гранях и два паза на нижних для сцепки.

Вернуться к оглавлению

Плотность

Это отношение массы тела к объему, а значит поризованный кирпич будет обладать меньшей плотностью, которая варьируется в пределах от 1100 до 1600 кг/м3. Полнотелые экземпляры имеют значение выше 1700 кг/м3. Плотность и пористость напрямую влияют на теплопроводность и качество звукоизоляции. Чем ниже показатели первых двух, тем тише и теплее в доме.

Вернуться к оглавлению

Прочность

Материал может проверяться на прочность путем сжатия.

Под буквой «М» в маркировке зашифровано значение нагрузки в килограммах, которую выдержит кирпич площадью 1 кв. см. Испытания проводят с помощью равномерного и непрерывного сжатия 5 образцов до полного разрушения на сжатие, изгиб и растяжение. Прочность важно учитывать при строительстве многоэтажных зданий и сооружений. Этот коэффициент напрямую влияет на срок службы постройки.

Вернуться к оглавлению

Паропроницаемость

В процессе жизнедеятельности человека в жилом помещении повышается влажность, которую теплый воздух внутри дома вытесняет наружу. И чем ниже паропроницаемость кладки, тем больше конденсата собирается на внутренних поверхностях стен. Такие свойства керамического кирпича находятся в пределах 0,14—0,17 Мг/(м*ч*Па). Сравнительная характеристика различных материалов показала, что это хороший показатель для комфортного проживания и уютного микроклимата. Например, уровень бетона — 0,03, а дерева вдоль волокон — 0,32 Мг/(м*ч*Па).

Вернуться к оглавлению

Огнестойкость

Это важный параметр безопасности жилья. Он измеряется в минутах, которые выдерживает стена под воздействием открытого огня и высоких температур. Стойкость керамики зависит от вида кирпича. Вся эта группа относится к разряду негорючих. В среднем такая стена выдержит более 5 часов (REI 300). На расчет времени влияет и температура огня. Так, клинкерный и шамотный выдерживают до 1600 °C, а строительная кладка — до 1300 градусов.

Вернуться к оглавлению

Звукоизоляция

Силикатный материал меньше пропускает звук через себя.

Это способность поглощать акустические колебания в определенном диапазоне частот. На звукопоглощающие способности напрямую влияет плотность стенового материала. Здесь силикатный щелевой кирпич будет в более выгодном положении, нежели плотный клинкерный. Средний уровень поглощения кладки — около 50 дБ. Чтобы улучшить этот показатель, не стоит делать стены слишком толстыми. Увеличение толщины в 2 раза снизит уровень шума всего на несколько децибел. Лучше покрыть площадь стены звукоизолирующим материалом, например, пробкой.

Вернуться к оглавлению

Морозостойкость

Этот показатель зашифрован в марке под буквой F. Чтобы определить числовое значение, насыщенное водой, изделие циклично подвергают замораживанию до 15—20 °С и полному размораживанию. При этом кирпич не должен утратить своих физико-технических и эксплуатационных качеств: расслоиться, растрескаться, начать шелушиться. Даже силикатный кирпич выдерживает до 50 циклов (лет), F клинкерного — 300.

Вернуться к оглавлению

Теплопроводность

При расчете толщины кладки необходимо учитывать, сколько тепла нужно для поднятия температуры воздуха на 1 °C внутри дома с толщиной стен в 1 метр. Чем ниже коэффициент теплопроводности, тем легче сохранять тепло. Пустотелые пористые изделия теплее полнотелых и плотных. Уровень теплопроводности для кладки из кирпича марки М 75 будет в пределах 0,56—0,8 Вт/(м °С).

Вернуться к оглавлению

Водопоглощение

С помощью влагоотталкивающей пропитки материал будет поглощать воду гораздо меньше.

Разница в массе сухого и мокрого кирпича и есть коэффициент водопоглощения. Для рядового он не должен быть выше 6%, а у облицовочного допустимо до 15%. Пористость состава повышает этот коэффициент. Если здание в зимний период не отапливается, то температура в нем будет равна уличной. Скопившаяся в порах влага превращается в лед и начинает создавать напряжение внутри стен и разрушать их. Применение водоотталкивающих пропиток для всей площади кладки помогает снизить водопоглощение кирпича.

Вернуться к оглавлению

Экологичность

Химические свойства кирпича напрямую влияют на его экологическую чистоту. Керамическая кладка по этому показателю может конкурировать с древесиной и камнем, поскольку в ее составе только природный материал. Цвет ему придает сама глина и время обжига. При использовании кирпичей с цветными пигментами нужно внимательно изучать их состав, поскольку только здесь возможны токсические испарения. Ведь прессованный и силикатный кирпичи без цветовых красителей тоже сделаны из натурального сырья. В целом любая кирпичная кладка создаст здоровую среду обитания для детей и взрослых.

Коэффициент паропроницаемости и сопротивления водяному пару четырех кирпичей.

Оазис на юго-востоке Марокко обладает выдающейся земляной архитектурой, построенной из смеси утрамбованной земли и кирпичной кладки. Эта работа является вкладом в повышение ценности земляных строительных материалов, используемых в оазисах для сохранения этой архитектуры от исчезновения. Это физико-химическое, минералогическое и геотехническое исследование пяти почв, взятых из разных областей на краю основных долин, Вади Зиз и Вади Рерис, этого большого оазиса.Во-первых, рентгеновский (XRD) и инфракрасный анализы изученных почв показывают отсутствие двух глинистых минералов, каолинита и иллита, в оазисных почвах, в то время как кварц, кальцит или карбонат кальция, железо-клинохлор и мусковит являются основными минералами в почвах. эти почвы. Во-вторых, гранулометрический состав, тесты с метиленовым синим и тесты на пластичность показывают, что почвы оазиса обычно имеют низкое содержание глины и умеренно пластичны. В основном они состоят из песка и ила. Кроме того, пригодность исследуемых грунтов для трех методов строительства: саман, утрамбованный грунт и сжатые земляные блоки (CEB), была проверена с использованием рекомендаций, цитируемых несколькими авторами.Кроме того, в случае неподходящих почв предлагаются решения для одного из этих методов. Проведена оценка местной техники уплотнения утрамбованной земли. Этот метод позволил нам достичь максимальных значений плотности уплотнения в сухом состоянии, аналогичных тем, которые были получены в лаборатории с использованием модифицированных тестов Проктора. Наконец, была проведена оценка теплопроводности различных образцов утрамбованных земляных стен, чтобы определить и сравнить влияние плотности уплотнения и характеристик грунта на тепловое сопротивление.Результаты этого исследования показали, что почвы, взятые с участков на краю долины, больше подходят для строительства утрамбованной земли. Они удовлетворительны по уплотнению, а также обладают более высоким термическим сопротивлением. Тогда строительство из самана возможно только в том случае, если эти почвы пройдут процесс стабилизации. Кроме того, гранулометрический состав показал, что почвы, взятые с края почвы, не подходят для изготовления CEB.

«Воздухопроницаемые» покрытия для кладки стен

ОТКАЗЫ
Дебора Слейтон и Дэвид С.Паттерсон, AIA

Кладка в нормальном состоянии обычно не требует покрытия (или проникающего поверхностного герметика) для надлежащего выполнения. * Покрытия, используемые с кирпичной кладкой, должны быть воздухопроницаемыми, особенно в более холодном климате — они должны позволять влаге, попадающей в систему стен, выходить. Степень, с которой вода или водяной пар может проходить через строительную конструкцию, определяется как паропроницаемость материала и измеряется в проницаемости. Материалы с рейтингом проницаемости выше 1 считаются «воздухопроницаемыми», а покрытия с рейтингом 1 проницаемость или меньше считаются замедлителями образования пара (Американское общество отопления, 2017 г., , Справочник инженеров по холодильной технике и кондиционированию воздуха ( ASHRAE) –Fundamentals перечисляет три класса замедлителей парообразования, ссылаясь на дополнение к Международному совету кодов (ICC) 2007, в диапазоне от менее до более паропроницаемых.Класс I имеет допуск 0,1 или меньше, второй класс — более 0,1 допуск, но меньше или равен 1, а класс III — более 1 допуск, но меньше или равен 10.). Проницаемость поверхностных герметиков и покрытий может широко варьироваться в зависимости от конкретного состава и пропорций продукта, а также от нанесенной толщины и сплошности (наличие нескольких слоев покрытия может снизить воздухопроницаемость системы покрытия). Например, пигментированное 100-процентное акриловое латексное покрытие, используемое на внешней стороне штукатурки или кирпичной кладки с толщиной сухой пленки (DFT) 76.Отмечено, что 2 мкм (3 мил) имеют рейтинг 19 проницаемости согласно ASTM E96, Стандартные методы испытаний материалов на проницаемость водяного пара. Продукты с очень высокими показателями проницаемости предназначены для того, чтобы влага, попадающая в основу, уходила в виде водяного пара через покрытие в атмосферу.

На кирпиче, поврежденном при разрушении покрытия, заметны пятна от влаги.
Фотография любезно предоставлена ​​WJE

В показанном здесь примере несколько слоев покрытия были нанесены с течением времени на внутреннюю поверхность кирпичных парапетов здания, построенного в 1930-х годах.Первоначальные слои покрытия включали асфальтовые мембраны, которые обычно устанавливали, чтобы сделать внутреннюю поверхность кирпичных парапетов более устойчивой к проникновению воды. За прошедшие годы на асфальтовые мембраны было нанесено несколько слоев дополнительных покрытий. Хотя более поздние покрытия были до некоторой степени воздухопроницаемыми, присутствие ранее нанесенных непроницаемых для воздуха слоев асфальта привело к тому, что сборка кирпичной стены была проницаемой только в одном направлении — через переднюю (непокрытую) поверхность стены.

Отсутствие ухода за швами в перекрытии и стене, а также ухудшение состояния кладки, позволили воде беспрепятственно проникать в стену, в результате чего участки, где кирпич внутри стены был близок к насыщению из-за поглощения, и сделали кладку более уязвимой для ущерб, связанный с водой. Поскольку покрытия со временем ухудшались с возрастом и воздействием, дополнительная вода могла проникать в кирпичную кладку через трещины и бреши в мембране. Воздухопроницаемое покрытие задержало влагу, что привело к растрескиванию и разрушению кирпича.Тонкий слой кирпича и / или строительного раствора, присутствующий на обратной стороне покрытия в некоторых областях разрушенной мембраны, указывает на плоскость разрушения, возникшую на поверхности субстрата или рядом с ней, где была задержана влага.

Разрушение кирпича, покрытого воздухонепроницаемым покрытием, подчеркивает важность выбора соответствующего ремонта в случае необходимости. Если покрытие все же необходимо, необходимо сначала отремонтировать кирпичную кладку по мере необходимости, при этом все стыки между кирпичными блоками должны быть правильно обозначены.

* Джеффри Н.Саттерлин, ЧП из Принстонского офиса Висс, Дженни, Элстнер внес свой вклад в эту статью.

Мнения, выраженные в отчете «Неудачи», основаны на опыте авторов и не обязательно отражают точку зрения The Construction Specifier или CSI.

Дебора Слэйтон — реставратор и руководитель компании Wiss, Janney, Elstner Associates (WJE) в Нортбруке, штат Иллинойс, специализирующейся на сохранении исторического наследия и сохранении материалов. С ней можно связаться по адресу dslaton @ wje.com.

Дэвид С. Паттерсон, AIA, архитектор и старший директор офиса WJE в Принстоне, штат Нью-Джерси. Он специализируется на обследовании и ремонте ограждающих конструкций. С ним можно связаться по адресу [email protected]

Info-500: Таблица свойств строительных материалов


CD = 5

900 98

13/32 «

000

900 Изоляция

FS <20
SD <400
AP = 0,008

0

0

0

0

0

ic ковер

0

0

0 58

83

0 60-минутная рубероид: Fortifiber Two-Ply Super Jumbo Tex

000 Дополнительная информация

00 Паропроницаемость для воды

Это лабораторное испытание, проведенное отделом исследований и разработок Safeguard Europe в 2011 году.

Цели испытаний

После предыдущих испытаний стало известно, что Stormdry эффективно защищает кладку от проникновения жидкой воды. Поскольку Stormdry является водонепроницаемым средством для защиты пор каменной кладки, в отличие от водонепроницаемого средства, блокирующего поры, было высказано предположение, что стена или поверхность, обработанная Stormdry, все равно будет пропускать водяной пар. Перед лабораторией исследований и разработок была поставлена ​​задача выяснить, насколько это верно, и сравнить результаты с другими методами защиты наружных стен от атмосферных воздействий.

Метод испытаний

Было решено использовать британский стандартный тест для определения степени проницаемости водяного пара через материал (BS EN ISO 12572: 2001 — Определение свойств пропускания водяного пара). Отдельные чашки с водой закрывали кирпичными плитами толщиной 18 мм и диаметром 43 мм. Для первой серии тестов было 3 необработанных контрольных и 4 обработанных Stormdry.

Относительная влажность внутри чашек составляла 100%, а внешняя относительная влажность поддерживалась как можно ближе к 50%, что означает, что водяной пар будет перемещаться из области с высокой концентрацией в область с низкой концентрацией.Проницаемость каждого кирпича будет влиять на то, как быстро это произойдет. Чашки первоначально взвешивались, а затем потеря пара изнутри чашек отслеживалась путем их повторного взвешивания через определенные промежутки времени.

Для второй серии испытаний каждая кирпичная плита была обработана различными комбинациями покрытий. Эти комбинации были следующими:

  • Без лечения
  • Прозрачное уретановое покрытие
  • Краска Dulux Weathershield
  • Stormdry
  • Stormdry + Защитный экран Dulux Weathershield

Единственная разница в процессе между первой партией испытаний и второй партией заключалась в том, что вторая серия испытаний была проведена дважды: один раз при 50% внешней влажности и один раз при 80% внешней влажности.

Результаты

Результаты первой серии испытаний показали, что Stormdry в среднем на 90% меньше проницаемости, чем полностью необработанная кирпичная кладка. Средняя потеря пара для необработанных контрольных плиток для кирпича составила 90 г / м² / в день, по сравнению с кирпичными плитами, обработанными Stormdry, которые потеряли 81 г / м² / в день. Последовательность результатов показала, что существует приемлемый уровень воспроизводимости, несмотря на иногда изменчивый характер плиток.

Результаты второй серии испытаний показали, что Stormdry, безусловно, оказал наименьшее влияние на воздухопроницаемость по сравнению с альтернативными методами водонепроницаемости.Результаты для каждого метода гидроизоляции по сравнению с необработанной кирпичной кладкой составили:

.
  • Stormdry — воздухопроницаемость на 90%
  • Dulux Weathershield — на 58% воздухопроницаемость
  • Stormdry + Dulux Weathershield — 56% воздухопроницаемость
  • Прозрачное уретановое покрытие — воздухопроницаемость на 36%

Результаты оставались пропорционально схожими для всех тестов, независимо от того, была ли относительная влажность снаружи 80% или 50%, но в целом прошло больше водяного пара, когда была большая разница между внутренней и внешней влажностью.

Заключение

Как показывают результаты, Stormdry практически не влияет на воздухопроницаемость субстрата. Это означает, что пользователь Stormdry может быть уверен, что его собственность будет защищена от проникновения воды, без ущерба для воздухопроницаемости поверхности, на которую он нанесен. Это преимущество в определенных ситуациях, таких как:
Позволяет высохнуть ранее пропитанным стенам, предотвращая дальнейшее проникновение воды, что означает, что Stormdry может быть применен в разумных пределах к уже влажным стенам.

Защищает от конденсации, роста плесени или гниения, позволяя водяному пару диффундировать изнутри наружу, не задерживаясь непроницаемым для воздуха слоем, защищающим от атмосферных воздействий.
Обеспечивает дополнительную защиту при нанесении краски на кладочную кладку на водной основе, помогая добиться желаемой отделки без дальнейшего снижения паропроницаемости.

Эти факторы еще раз подтверждают, что Stormdry является наиболее эффективным и наименее навязчивым средством водонепроницаемости кирпичной кладки на рынке.

Проницаемость, влажность и внутренняя изоляция кирпичной кладки

На одном из наших проектов реконструкции с низким энергопотреблением, Dyne Road, бере: архитекторы провели испытание на проницаемость кладки перед установкой внутренней изоляции, чтобы проверить, нужна ли кирпичная кладка защита от проникновения внешней влаги. . Без такой проверки есть риск серьезных проблем с тканью в результате работы.

Тест Karsten Tube показал, что желтые кирпичи, использованные в фасадных стенах дома, были очень пористыми.Этот результат предупредил нас, что добавление внутренней изоляции в этих областях было бы неприемлемым, если одновременно не уменьшилась пористость кирпичной кладки. Если бы внутренняя изоляция была установлена ​​без уменьшения пористости кирпичной кладки, существовала бы вероятность долгосрочных проблем с влажностью ткани, поскольку преимущества комфорта и экономии средств за счет уменьшения утечки тепла через кирпичную кладку имели бы пагубный эффект уменьшения высыхания. влажной кирпичной кладки с высокой впитывающей способностью в зимние месяцы.Летом паровой привод, как правило, осуществляется снаружи внутрь, так что это было бы не очень полезно, если бы кирпичная кладка стала сильно насыщенной зимой. Если бы пористость кирпичной кладки не была уменьшена, результатом почти наверняка стало бы ежегодное увеличение влажности ткани, что снизило бы преимущества внутренней изоляции и, в конечном итоге, привело бы к более серьезным проблемам.

Чтобы обеспечить долгосрочные преимущества внутренней изоляции и избежать проблем, связанных с влажностью ткани, bere: architects разработали высококачественный, дышащий (паропроницаемый, но не пропускающий влагу) крем для защиты кирпичной кладки, производимый компанией Stormdry.Это было применено в ноябре 2011 года. Bere: Architects недавно провели второе испытание кладки, чтобы проверить эффективность защитного крема Stormdry.

Целью недавнего испытания было определение эффективности продукта Stormdry через 2 месяца после нанесения по сравнению с предыдущим испытанием, проведенным в ноябре 2011 года на необработанной кирпичной кладке.

Bere: архитекторы использовали тест на проникновение трубки Карстона, который состоит из трубки, наполненной водой, прикрепленной к стене пластилином.Через определенное время вода впитывается в стену. Градуированная шкала измеряет количество воды, поглощаемой кирпичной кладкой.

На изображении выше показаны испытания, проведенные на желтом кирпиче в передней части площадки. Желтый кирпич был грубым, с множеством трещин и дефектов. На изображении ниже показаны тесты, выполненные на стороне NE на белых кирпичах.

Испытания проводились в течение 60 минут в зависимости от наблюдаемой скорости абсорбции.Измерения проводились с интервалами 5 минут в течение первых 15 минут, а затем 15 минут и 30 минут для последних двух измерений.

Испытания показали, что крем снижает пористость желтого кирпича до 1/6 от его пористости без обработки.

В литературе Stormdry говорится, что продукт будет улучшаться по своим характеристикам по мере отверждения в течение года или около того. Поэтому мы намерены повторить тест в июне 2012 года и еще раз следующей зимой, чтобы измерить улучшение.


Подробнее читайте в прилагаемом отчете bere: architects.

ЗАКЛЮЧЕНИЕ:

(1) Этот отчет демонстрирует важную проверку, которая требуется для правильного определения внутренней изоляции.

(2) Это исследование важно для людей, которые предлагают добавить внутреннюю изоляцию к старым или историческим зданиям, где внешняя изоляция может быть запрещена или может считаться неподходящей. Вестибюль архитектора-реставратора часто ошибочно заявляет, что исторические здания нельзя изолировать и их следует оставлять неизолированными. Правильно сказать, что если внутренняя изоляция указана неправильно, это приведет к повреждению.Однако при правильном указании повреждений не произойдет, и от этого выиграют пассажиры и окружающая среда.

(3) Пригодность решений по проектированию изоляции также может быть подтверждена расчетами с использованием передового программного обеспечения для долгосрочного анализа влажности, такого как WUFI.

(4) Следует отметить, что внутренняя изоляция является вторым лучшим решением по сравнению с внешней изоляцией. Наружная изоляция намного эффективнее с точки зрения производительности, она дешевле, менее разрушительна для людей и значительно снижает затраты на техническое обслуживание в течение всего жизненного цикла по сравнению с внутренней изоляцией (например, избегая необходимости перенаправлять кирпичную кладку и избегая сезонного расширения и сжатия ткани, что особенно проблематично. в длинных террасах из кирпичной кладки или в «рядных домах»).Однако в Великобритании в настоящее время существует значительное сопротивление использованию внешней изоляции существующих зданий со стороны проектировщиков и даже многих архитекторов по эстетическим соображениям. В таких случаях внутренняя изоляция может быть очень хорошим второстепенным решением.

(5) При правильной конструкции и установке изоляция в долгосрочной перспективе отвечает наилучшим интересам жителей здания. Если отопление невозможно, то из-за отсутствия теплоизоляции пассажиры могут замерзнуть, почувствовать дискомфорт и страдать от сырости.Структурная деградация ткани также может быть вызвана конденсацией влаги в неизолированных зданиях. На наш взгляд, изоляция здания должна быть стандартной практикой при капитальном ремонте старых или исторических зданий, и мы не знаем каких-либо технических условий, которые могли бы помешать утеплить историческое здание — мы считаем, что технически обоснованное решение всегда можно найти.

Герметизация кирпичной стены | JLC Онлайн

Q : Интерьер здания с полными каменными стенами был выпотрошен после пожара и восстанавливается.Как лучше всего герметизировать кирпичную стену?

A : Фостер Лайонс, инженер и консультант по строительным наукам, отвечает : Есть много переменных, которые могут повлиять на ответ на ваш вопрос. Но если план состоит в том, чтобы оставить внутреннюю часть открытой без рамной стены над каменной кладкой, тогда измените внешний вид и оштукатурите внутреннюю часть стены паронепроницаемой трехслойной штукатуркой на цементной основе.

Конечно, если вы намереваетесь добавить в интерьер каркас и изоляцию, эта рекомендация по внутренней штукатурке будет расточительна с финансовой точки зрения.Но основная идея остается той же: убедитесь, что внешняя сторона стены хорошо заострена, затем нанесите что-нибудь на внутреннюю сторону, чтобы предотвратить проникновение воздуха, но при этом позволит перенос водяного пара. Этот материал для контроля воздуха должен быть полупроницаемым для пара (проницаемость от 1 до 10).

Есть много коммерчески доступных продуктов, которые могут удовлетворить эту комбинацию внутренних требований, и они обычно делятся на две категории: жидкие мембраны и растворы, наносимые шпателем или кистью.Для некоторых из них может потребоваться грунтовка. Если внутренняя часть кирпичной стены неровная и неровная, вам сначала необходимо обработать ее штукатуркой на основе портландцемента, чтобы создать гладкую и достаточно сплошную поверхность, чтобы материал для контроля воздуха мог обеспечить непрерывное покрытие.

Если здание находится в северном климате (любое место, где система отопления работает регулярно, например, климатическая зона 5 или выше), тогда изоляция не должна быть воздухопроницаемой, или вы должны добавить интеллектуальную пароизоляцию с внутренней стороны вашей воздушно-открытой изоляции.(Интеллектуальная пароизоляция изменяет проницаемость при изменении влажности, чтобы полость стены оставалась сухой.) Эти меры предосторожности предотвратят попадание влажного теплого воздуха на холодную внутреннюю поверхность кирпичной стены и образование конденсата. Если здание кондиционировано, то не используйте виниловые обои или эпоксидную краску в качестве внутренней отделки, так как эти продукты будут препятствовать движению пара.

Если ваше здание находится в южном климате (в любом месте, где система кондиционирования воздуха работает вдвое больше, чем система отопления, например, климатическая зона 4 или ниже), то любой тип изоляции будет приемлемым, но все же недопустимым. Неплохо оклеить интерьер виниловыми обоями или эпоксидной краской.Правильнее всего будет позволить водяному пару пройти через внутреннюю отделку и, в конечном итоге, добраться до охлаждающих змеевиков в системе кондиционирования, где он будет конденсироваться и стекать из здания. Для более глубокого обсуждения этой темы см. Building Science Insight № 105, «Предотвращение массовых отказов» д-ра Джозефа Лстибурека из Building Science Corporation, июнь 2018 г.

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

9 июня 2021 г., 14:00 EDT

10 июня 2021 г., 14:00 EDT

15 июня 2021 г., 14:00 EDT

16 июня 2021 г., 14:30 EDT

16 июня 2021 г., 13:00 EDT

17 июня 2021 г., 14:30 EDT

17 июня 2021 г., 13:00 EDT

Стандарты, стратегии и решения для мира после COVID

17 июня 2021 г., 11:00 EDT

22 июня 2021 г., 14:00 EDT

Рекомендации по установке и производительности

24 июня 2021 г., 14:00 EDT

30 июня 2021 г., 14:00 EDT

Где начинаются все кровельные системы

30 июня 2021 г., 14:00 EDT

8 июля 2021 г., 14:00 EDT

13 июля 2021 г., 14:00 EDT

Экологически ответственное проектирование, строительство и эксплуатация

14 июля 2021 г., 14:00 EDT

Повысьте уровень осведомленности об углеродных выбросах и узнайте, как достичь целей устойчивого развития

15 июля 2021 г., 14:00 EDT

.

Добавить комментарий

Ваш адрес email не будет опубликован.

Материал

Типичный соответствующий размер

Проницаемость для водяного пара
(доп. Дюйм) 1

Водопоглощение 2

R-Value

Другие соответствующие свойства

Комментарии

Веб-ссылка для получения дополнительной информации

Dry Cup

Wet Cup

Наружные оболочки

Фанера (CDX)

3/8 «

0.75

3,5

нет

0,5

FS = 76-200
SD = 130

При насыщении коэффициент
10
увеличение проницаемости
— 14
— 20,5 perms

Дополнительная информация

OSB

3/8 «

0,75

2

na

0.5

FS = 148
SD = 137

При насыщении, предельное
увеличение проницаемости
— 2,8
— 3,4 перм.

7/16 «

14,5

15

2,3 — 7%

1,2

FS> 75
AP = 0,82

Среди наиболее паропроницаемых

внешних
Обшивка

Дополнительная информация
Дополнительная информация

Структурная оболочка тонкого профиля

.078 «- .137»

0,5 — 0,6

0,5 — 0,6

na

0,2 — 3,4

R-value
в зависимости от воздуха
пространство; эта оболочка
представляет собой
, по сути, внешнюю пароизоляцию

Дополнительная информация

ПИР-изоляция с фольгированной облицовкой

1 «

0.01

0,03

0%

7

FS = 5
SD = 165

Комбинированное
тепло, паропроницаемость
и горение

должны использоваться свойства
соответственно

Дополнительная информация

Жесткая изоляция XPS

1 «

1

1

0.10%

5

FS = 5
SD = 165
AP = 0

Сравните / сравните свойства
влажности
с
EPS,
ВНИМАТЕЛЬНО

Дополнительная информация

XPS (без кожи)

3/8 «

0?

0?

1,5

Polypro skin
включает вентилятор
складывания но может быть удален
, а
сильно влияет на паропроницаемость

Жесткая изоляция EPS (Тип II — 1.5 шт. / Фут)

1 «

3,5

3%

3,7

FS = 20
CD = 150 — 300

Есть лоты
различных марок
и плотности —
и, следовательно, вязкости

EPS. Убедитесь, что
вы указываете с помощью типа
(они варьируются от
от типа I — 1
pcf до типа IX — 2
pcf)

Дополнительная информация

Гипсокартон с покрытием из стекломата (DensGlass ® )

1/2 «

23

5%

0.56

FS = 0
SD = 0

Среди наиболее паропроницаемых

наружных оболочек

Дополнительная информация

Облицовка стен

Кирпич

31/2 «

1,7 — 13,7

0,1

Свойства как
переменные как материал
, но вода
емкость хранения
всегда очень
высокий

Дополнительная информация

Традиционная штукатурка

7/8 «

3.8

5,8

0,1

Свойства как
изменяются как материал
, но
почти всегда
имеет относительно высокую паропроницаемость

Модифицированный полимером штукатурный гипс

Паропроницаемость
10101010 обычно зависит от поздней в
диапазон 2-3 перми
; с эластомерной краской

сильно варьируется.

Деревянный сайдинг (незавершенный)

3/8 «

» 35 перм. «

0,5

FS = 69
SD = 98

35 перм. Па
давление воздуха
разность
между оболочкой
и средой
;
ширина трещины
между рядами
3/1000 дюйма
; и трещина
длиной 18
дюймов.Обратите внимание, что
это значение составляет
независимо от отделки
или покрытия
на древесине
, если только обработка
не закрывает
ширины или
не уменьшает длину
промежутка
между
рядами.

Фиброцементный сайдинг внахлест (загрунтованные все поверхности)

5/16 «

1,5

Сайдинг бывает
различных отделок,
включая текстуру
и покрытия
(заводская грунтовка).
Изделие должно быть установлено
поверх
погодного барьера
— BSC также
рекомендует
поверх обрешетки.

Дополнительная информация

Виниловый сайдинг внахлест

н / д

«70 перм.
эквивалент пара
проницаемость
значение. На основании результатов обоих эмпирических испытаний
(условия лаборатории
и испытательной хижины
) значение
получено
при
следующих условиях
: перепад
давления воздуха
1 Па между оболочкой
и средой
;
ширина трещины
между рядами
из 2 листов бумаги
; и трещина
длиной 18
дюймов.

Дополнительная информация

Внутренние стеновые панели

Стандартные бумажные

1/2 «

40

FS = 15
SD = 0

Обе грани и сердцевина
очень водопроницаемы
паропроницаемы;
бумажные поверхности
очень восприимчивы к
плесени и плесени
рост.

DensArmor Plus ™

1/2 «

12

23

5%

= 10
SD = 0

Бумажная облицовка
заменена стекловолокном
облицовка
для
повышена устойчивость
к влаге
, плесени
и плесени.

Дополнительная информация

Fiberock ®

1/2 «

0

0

Hardie Tilebacker
Hardie Backerboard 500

2.8

FS = 0
SD — 5

Дополнительная информация

4

4 D

1/2 «

Плиточная плита
с верхней поверхностью
лицевое акриловое покрытие
, действующее как
водный и
гидроизоляционный барьер .

Дополнительная информация

Durock ®

1/2 «

Гипсокартон без бумажной облицовки: Fiberock Aqua-TOUGH ™

1/2 «

35

.5

FS = 5
SD = 0

Рисунок дренажа
тиснен на
задней поверхности оболочки

Дополнительная информация

Заливка полости

Стекловолокно / минеральная вата (необработанный войлок)

31/2 дюйма

120

168

11

FS = 10
62 SD = 10

Тепловые характеристики
теплоизоляции
полностью из войлока
зависят от
независимого воздушного
уплотнения
компонентов и
деталей.

Дополнительная информация

Целлюлоза

31/2 «

75

<15%

13

02 SD <50

В то время как воздухонепроницаемость
изоляции из целлюлозы

значительно на
лучше, чем у некоторых других распространенных
изоляционных материалов, заполняющих полости
,
теплоизоляция
по-прежнему
зависит от
независимого воздуха
уплотнения
компонентов и
деталей.

Дополнительная информация

Icynene — модифицированный спрей уретан

31/2 «

16

0%

12.6-14

Хотя все аэрозольные пены
отлично подходят для герметизации воздуха
, они
различаются, часто в широких пределах, по плотности
, R-значению, пенообразователю
,
водонепроницаемость,
паропроницаемость
.
Эти последние два
могут иметь наибольшее влияние на
на то, как вы используете распыляемую пену
в
различных сборках здания
.

Дополнительная информация

Напольные покрытия

Твердая древесина

3/4 «

Хвойная древесина

3/4 «

0

0

Глазурованная плитка

3/8 «

Линолеум

96298

0

0

Виниловая плитка

по существу паронепроницаем
— не рекомендуется

с бетонными полами
, особенно
с высокими соотношениями w / c

Виниловый лист

1/32 «- 1/16»

по существу паронепроницаем
— не рекомендуется

с бетонным полом
, особенно
с высокими соотношениями w / c

Vapor


Dry Cup

Cup Permeance

000

Воздухопроницаемость
(л / с * м2 при 75 Па)

90 002

Sheet Good Building Products

No.15 асфальтонасыщенный войлок

6

31

0,4 ​​

паропроницаемый
при любой влажности
должен быть

ASTM D226

Асфальтонасыщенный войлок № 30

0.19

должно соответствовать
ASTM D226

Тайвек ®

0,0045 (при давлении ветра 30 миль в час)

HPR = 210 см
FS = 5
SD = 20

Дополнительная информация

Typar ®

0.013 «

14

0,0023

HPR = 165 см
FS = 0
SD = 15

83

двухслойный

11

Полиэтилен

.004-.006 (4-6 мил)

0,06

0,06

0?

FS = 5-35
SD = 15-80

пароизоляция
подходит только для очень холодного климата

MemBrain ™

2 мил

1

12+

FS = 75
SD = 450

хорошо подходит как
граница давления пара
для холода
и смешанный климат

Дополнительная информация

Покрытия

Грунтовка с замедлителем схватывания паров

0.25 мм

0,5

Latex краска
3

3,5-6,1

~ 17

хотя опубликованные
лабораторные данные

(Кумаран 2002)
обычно дает
гипсокартон
окрашенный латексом
нанесите краску на значение
~ 3 перм (сухой стакан
), BSC имеет
измеренных образцов
с сухим стаканом
измерений
измерений
примерно 8-10
перм (см. Ueno
et al.2007)

Дополнительная информация

Акриловая краска для наружных работ

5.5

03

03

Полуглянцевая винил-акриловая эмаль

6,6

6.6

Масляная краска для наружных работ (3 слоя)

Масляная краска
(1 слой + грунтовка)

6 — 3

различные грунтовки
плюс 1 слой масляной краски
краска по штукатурке

Эластомерная краска

существенная изменчивость
паров воды

проницаемость
