Очень-очень точно. Подробно о штангенинструменте – Справочник электрика

Штангенинструменты (ШИ) — обобщенное название измерительных инструментов, помогающих снять разные линейные параметры, разметку внутренних и внешних размеров. Конструкционная особенность этих устройств — наличие двух поверхностей, между которыми вычисляют размер. Основная часть приборов для проведения измерения со штангой неподвижна, другая часть соединяется с рамкой, которая перемещается по линейке.
Главная шкала измерения нанесена на хромированную штангу. Кроме движимых и неподвижных губок имеется нониусная шкала с фиксирующим механизмом. На этой шкале, где уровень измерений соответствует десятой части миллиметра, 10 делений равнозначны 9 мм. Результаты вычислений имеют точность от десятой до сотой части миллиметра.

Виды штангенинструментов

ШИ представлены:
  • штангензубомерами;
  • штангенглубиномерами;
  • штангенрейсмасами;
  • штангенциркулями.

Штриховая и нониусная шкала присутствует на механических ШИ, также существует измерительный инструмент с циферблатным отчетом. У электронных устройств параметры измерений показаны на цифровом экране.
Эксплуатация ШИ допустима при температуре 10–40 °С, относительная влажность воздуха не должна превышать 80% при температуре 25 °С.

Штангенциркуль

Измерительный инструмент, позволяющий вычислять размеры с внешних и внутренних сторон детали с высокой точностью (0,05 или 0,1 мм). Если присутствует выдвигающаяся штанга, тогда легко узнать глубину отверстий.
Широко используется в быту, строительстве, авторемонте, при обработке заготовок из дерева, металла. Ограничений в сфере применения нет. Существуют механические и электронные приборы.
Состоит из недвижимой штанги, губок для вычисления размеров с внешней и внутренней стороны деталей. На штангу фиксируются мобильные элементы фиксации.
Перед использованием прибора нужно проверить уровень точности. Губки инструмента полностью сводятся, на обеих шкалах проверяют как совпадают нули. Если совпадение не достигается, то используют другой штангенциркуль либо учитывают текущую неточность.
При замерах рекомендуется соблюдать правила:
  1. Чтобы вычислить размер с наружной стороны губки разводят, между ними помещается деталь, затем они соединяются снова.
  2. Верхними губками измеряют внутренний размер, их располагают вглубь вычисляемого сегмента изделия, потом они разводятся до упора;
  3. Губки упираются по краям предмета. Жесткую деталь слегка сжимают, чтобы ее плотнее зафиксировать. На мягких деталях сжатие недопустимо, иначе результат исказится.
  4. Внимательно проверяют позицию устройства относительно измеряемого предмета на перекос. Губки располагают на равной дистанции от края предмета.
  5. Нониус фиксируем винтом.
  6. По главной шкале определяют целое числовое значение (мм).
  7. Ищем как совпадают деления на нониусной шкале с нулевым значением главной шкалы, вычисляем число штрихов.
  8. Умножаем число нониусных штрихов на цену деления (разность параметров величины, соответствующих двум соседним отметкам шкалы), затем прибавим параметр главной шкалы.
  9. При этом, некоторые модели сверху имеют дюймовую шкалу.
  10. Типы штангенциркулей
    Согласно ГОСТу 166-89, существуют устройства:
  • Губки размещены с двух сторон для вычисления размеров с наружи и изнутри — ШЦ-I.
  • Наличие циферблатной шкалы — ШЦК.
  • Внешние размеры вычисляются односторонними губками, инструмент устойчив к износу — ШЦТ-I.
  • Размер снаружи и внутри, разметка измеряются двумя губками. Имеется рамка микрометрической подачи — ШЦ-II.
  • Размеры снаружи и внутри определяются односторонними губками — ШЦ-III.
  • Электронный прибор с цифровым дисплеем — ШЦЦ.
  • Требования по транспортированию и хранению отображены в ГОСТе 13762.

Штангенглубиномер

Глубина отверстий, пазов с высокой точностью измеряется с помощью этого измерительного инструмента. Его разновидности применяются при ремонте автомобилей, токарных работах, в строительстве и иных сферах хозяйственной деятельности.
Губки на штанге, имеющиеся на штангенциркуле, на глубиномере отсутствуют. Торец измерительной штанги глубиномера — главная поверхность для замеров, которую вводят внутрь измеряемой плоскости. Штангенглубиномер состоит из:
  • рамки с двусторонней опорой, нониусной шкалы с делениями 10, 20 либо 50;
  • штанги, в которой промежуток между двумя соседними отметками шкалы составляет 0,5 мм;
  • винта для фиксации нониуса.

Точность замеров составляет 0,05–0,1 мм, она зависит от вида глубиномера. В механическом приборе точность составляет 0,02 мм, на цифровом — 0,01 мм. Диапазон измерений составляет 200,300, 500, 1000 мм. Для диапазона измерений 200 мм погрешность устройства составит 20 мкм. Если измеряемый диапазон 300 мм, погрешность составит 30 мкм.
Согласно ГОСТу 3882, поверхность, на которой проводятся замеры, изготавливают из твердого сплава.
Для замеров используется торец штанги. Основу прижимаем до упора к верхнему краю паза либо отверстия. Замеры проводятся исправным инструментом.
Этапы применения прибора:
  1. Основу рамки отодвигаем от края, вводим штагу в паз, который нужно измерить.
  2. На нижний участок паза должен быть плотный упор штанги. На мягких поверхностях усилия не прилагают, иначе результат исказится.
  3. Проверяем позицию глубиномера на присутствие перекоса относительно к краю паза. Края основы рамки одинаково расположены от края измеряемого предмета.
  4. Фиксируем нониус.
  5. Определяем целое числовое значение (мм) шкалы на штанге относительно начального штриха рамки.
  6. Вычисляем как совпадает штрих нониуса с нулем главной шкалы, считаем деления.
  7. Умножаем число нониусных делений на цену деления, складываем с параметром главной шкалы.
Согласно ГОСТу, существуют виды штангенглубиномеров
  • механические по нониусному отсчету — ШГ;
  • с циферблатной шкалой — ШГК;
  • цифровые приборы — ШГЦ.
Технические условия регулируются действующим ГОСТом 162-90. Транспортирование и хранение — ГОСТ 13762.

Штангенрейсмас

Этим устройством с высокой точностью замеряется высота с вертикальной разметкой. Оно простое в эксплуатации, используется в машиностроительной отрасли, промышленности, при ремонтных, токарных и иных работах. На разметочной плите вычисляем высоту предмета.
Штангенрейсмас похож на штангенциркуль, состоит из:
  • массивной основы из чугуна;
  • разметочной ножки или отсчетной призмы;
  • рамки главной шкалы;
  • нониуса;
  • винтовой пары с рамкой микрометрической пары;
  • штанги и линейки;
  • рамочных креплений.

Штангенрейсмасы подразделяются на ручные с циферблатным и линейным отсчетом, цифровые. Значение максимальной длины исследуемого предмета составляет от 250 до 2500 мм, что зависит от устройства. У приборов первого класса точность составляет 0,05 мм, у второго — 0,1 мм. Для цифрового прибора шаг дискретности составляет 0,03-0,09 мм.
Чтобы обеспечить точность измерений, осуществляют предварительную поверку устройства, проверяют нулевой отсчет:
  1. На проверочную плиту сначала устанавливают штангенрейсмас.
  2. Опускают рамку главной подачи книзу, чтобы ножка плотно прилегала к плите;
  3. Обязательно совпадение начальных делений главной и нониусной шкал.
  4. Если проверяем модель устройства, в котором нижняя граница превышена на 40 мм, то не обойтись без мерочных плиток с соответствующей толщиной.
Эксплуатация включает следующие этапы:
  • Нужно взять основу аппарата, бережно подводим его к исследуемому предмету.
  • Опускаем главную рамку пока призма не будет контактировать с исследуемой деталью.
  • Контакт поверхностей штангенрейсмаса и предмета обеспечиваем микрометрической подачей.
  • Фиксируем обе шкалы.
  • Считываем параметры, добавляем значения нониусной шкалы. Совпадение делений нониусной шкалы с делениями главной помогут узнать вспомогательное микрометрическое значение.

Для разметки установим размер по двум шкалам, основу прижмем к плите, штангенрейсмас перемещаем относительно детали, которую требуется разметить. Разметку наносим острым концом ножки.
Технические условия устройств регламентированы ГОСТом 164-90. Транспортировка и хранение устройств должны соответствовать ГОСТу 13762.
Правильная эксплуатация штангенинструментов обеспечит длительный срок годности устройств.

ООО НТЦ Эксперт — Неразрушающий контроль. Аттестация лабораторий и специалистов неразрушающего контроля, производство, поставка и метрология средств НК



Штангенциркуль это измерительный инструмент, позволяющий определять внешние, внутренние размеры, а так же глубину отверстий и уступов. Он состоит из штанги с измерительной шкалой и подвижной рамки со шкалой нониуса. Использование нониуса позволяет значительно повысить точность измерения.

Благодаря простоте в обращении, штангенциркули являются основным измерительным инструментом на производстве. Наиболее часто они используются при проведении токарно-фрезерных и слесарных работ. Штангенциркуль входит в состав наборов для визуального и измерительного контроля ВИК.

Технические условия на штангенциркули регламентированы ГОСТ 166-89. Методика поверки содержится в ГОСТ 8.113-85. Образец протокола поверки штангенциркуля можно скачать по ссылке. При необходимости на штангенциркуль может быть выдан сертификат о калибровке собственной метрологической службы. Подробная информация о поверке штангенциркулей здесь.

Виды штангенциркулей:

  • ШЦ-I. Имеет губки для измерения внешних размеров и губки для измерения внутренних размеров деталей. Так же имеется линейка для определения глубины отверстий и уступов;
  • ШЦ-IС. Отсчет размера идет по специальной стрелочной головке, укрепленной на подвижной раме. Это значительно упрощает снятие показаний;
  • ЩЦТ-I. Предназначен для использования в условиях повышенной абразивности. Имеет одностороннее расположение губок, покрытых твердым сплавом;
  • ШЦ-II. Имеет двустороннее расположение губок. В отличие от ШЦ-1, позволяет производить разметку, для чего снабжен устройством подачи рамки;
  • ШЦ-III. Отличается большими размерами. С односторонним расположением губок, без возможности измерения глубины;
  • ШЦЦ. Оснащен цифровой шкалой.

Видео как пользоваться штангенциркулем.



Подпишитесь на наш канал YouTube

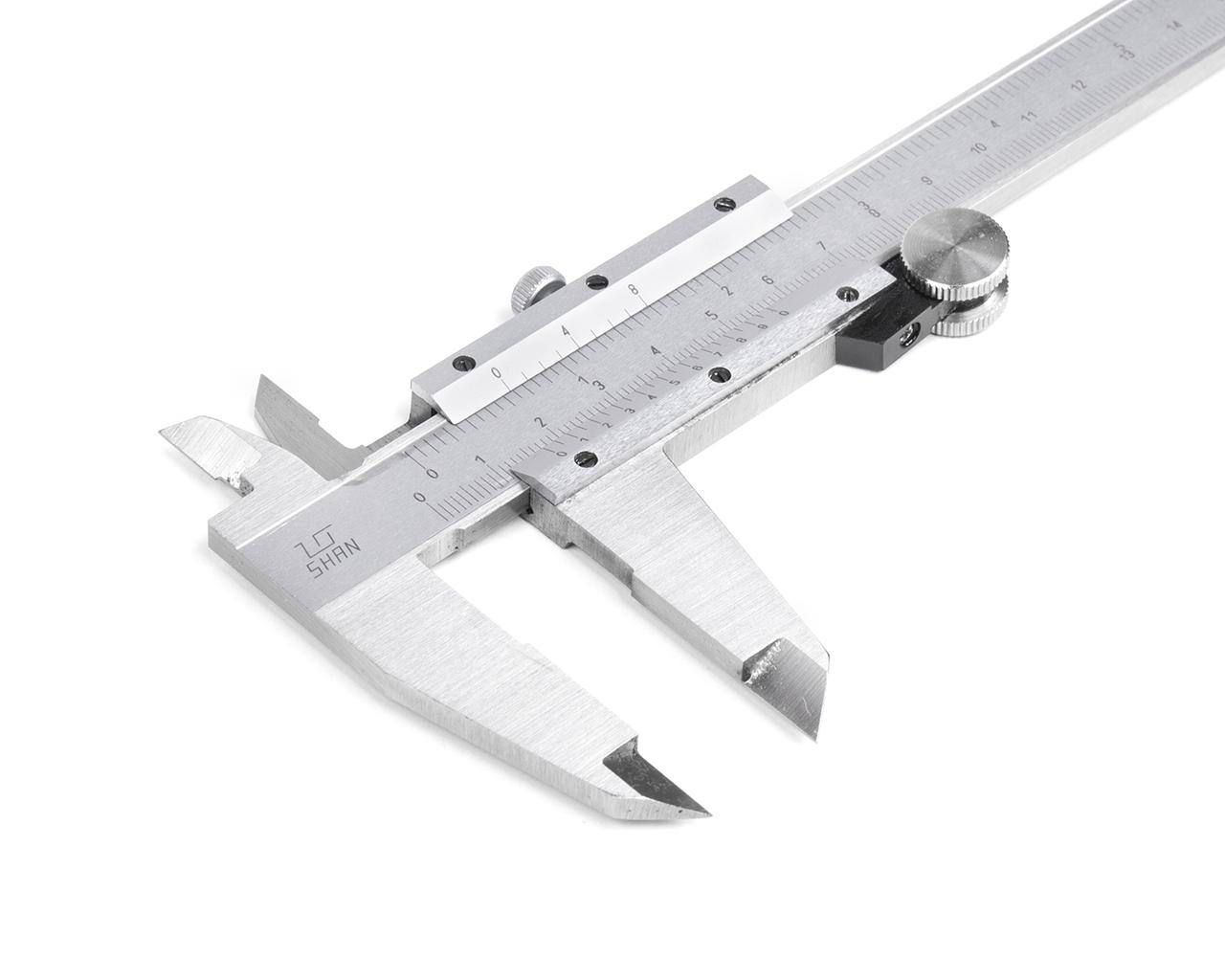

Штангенциркуль нониусный тип ШЦ-I

Штангенциркуль типа ШЦ-1 с двусторонним расположением губок и специальной линейкой, используется для измерения внутренних и наружных поверхностей а также глубины отверстий с отсчетом по нониусу в 0. 02 мм. Нониусный штангенциркуль ШЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. мм. Методика поверки штангенциркулей регламентирована ГОСТ 8.113-85.

Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,05мм, для 2 класса 0,1мм. Диапазон измерений от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке.

Основные технические характеристики приведены в таблице:

Параметры ШЦ1-125 ШЦ1-150 ШЦ1-200 ШЦ1-250 ШЦ1-300
А, мм 17,5 17,5 18,8 22,8 22,8
В, мм 40 40 50 60 65
С, мм 14,5 15,5 17 17 17
Диапазон измерений, мм 0-125 0-150 0-200 0-250 0-300
Значение отсчета по нониусу, мм 0,05 0,05 0,05 0,05 0,05
Погрешность, +-мм 0,03 0,03 0,03 0,04 0,04
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,04 10 +0,04 10 +0,04 10 +0,05 10 +0,05
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05
Кол-во шт в упаковке 50 50 50 20 20
Вес упаковки, кг 14 15 18 14 15
Габариты упаковки, см 47х23х23 47х26х23 57x32x25 43х23х25 44х28х30



Штангенциркуль нониусный тип ШЦ-II

Штангенциркули типа ШЦ-2 так же, как и ШЦ-1, имеют губки для измерения внешних и внутренних размеров деталей, а так же линейку для определения глубины. Особенностью ШЦ-II является возможность разметки деталей с помощью устройства точной подачи рамки.

Общие требования к штангенциркулям ШЦ-2 содержатся в ГОСТ 166-89. ШЦ2 внесены в Госреестр средств измерения за №41094-09, диапазон измерения варьируется от 0 до 500мм в зависимости от модели. При необходимости, на инструмент может быть выдано свидетельство о поверке.

Основные технические характеристики ШЦ-II приведены в таблице:

Параметры ШЦ-II 0-160 ШЦ-II 0-250 ШЦ-II 0-320 ШЦ-II 0-400 ШЦ-II 0-500
А, мм 60 60 60 100 100
В, мм 10 10 10 10 10
С, мм 10 10 10 12 12
H, мм 36,5 36,5 36,5 55 55
Диапазон измерений, мм 0-160 0-250 0-320 0-400 0-500
Значение отсчета по нониусу, мм 0,05/0,1 0. 05/0,02/0,1 0,05/0,1 0,05/0,1 0,05/0,1
Погрешность на максимальной длине, +- мм. 0,05 0,05 0,05 0,05 0,1
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,007 0,007 0,007 0,010 0,010
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,02 0,02 0,02 0,02 0,02
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,03 10 +0,03 10 +0,03 10 +0,03 10 +0,03
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05

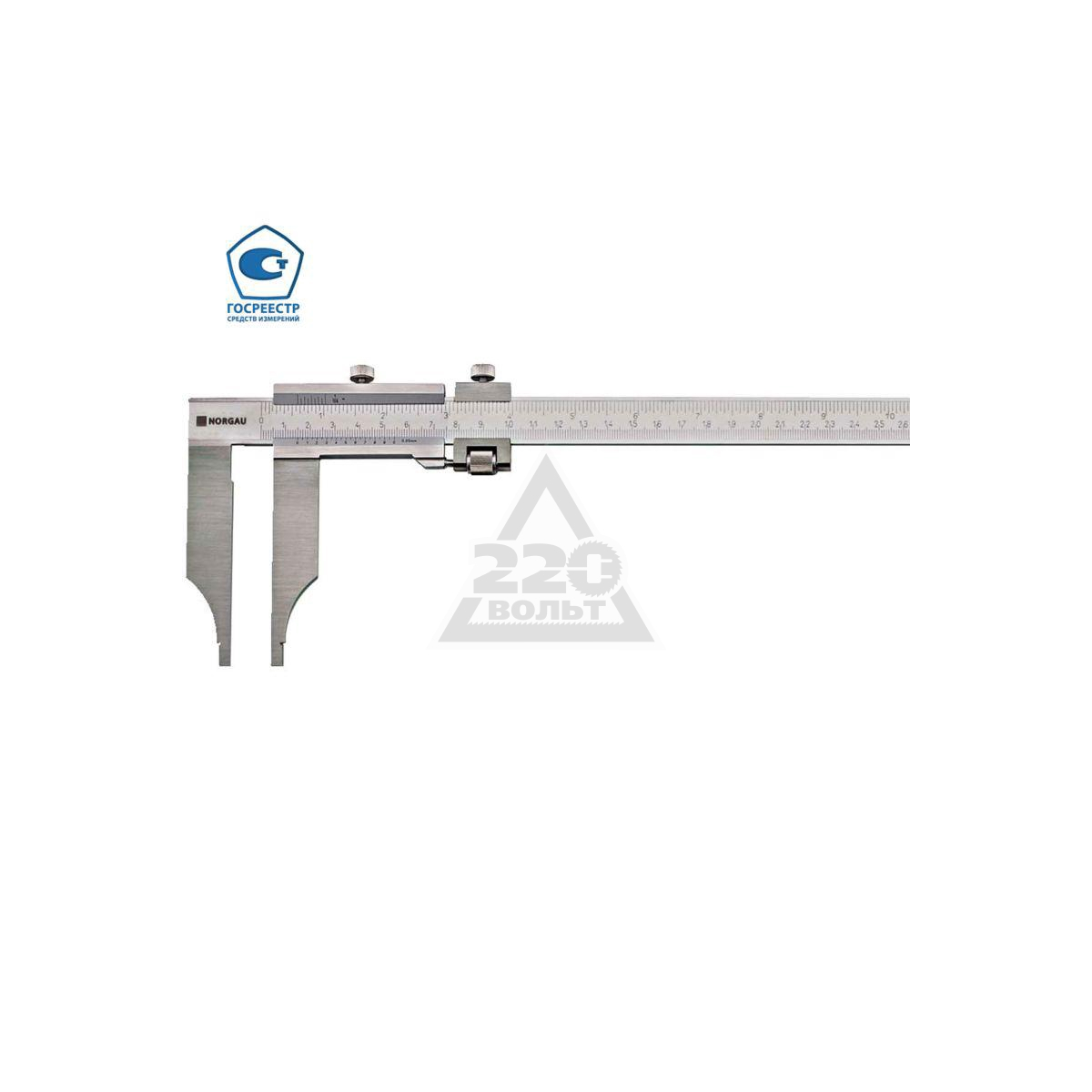

Штангенциркуль нониусный тип ШЦ-III

ШЦ-3 - односторонний штангенциркуль с возможностью разметки деталей и определения внутренних и внешних размеров. Нониусный штангенциркуль ШЦ-3 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41094-09. Диапазон измерения от 0 до 2000мм в зависимости от модели. По запросу может быть выдано свидетельство о поверке.

Основные технические характеристики ШЦ-3 приведены в таблице:

Параметры ШЦ-III-250 ШЦ-III-400 ШЦ-III-500 ШЦ-III-630 ШЦ-III-800 ШЦ-III-1000 ШЦ-III-1600 ШЦ-III-2000
A мм. 60 100 100 100 100 100 125 150
B мм. 10 10 10 10 20 20 20 20
C мм. 10 12 12 12 18 18 18 20
Диапазон измерений, мм. 0-250 0-400 0-500 250-630 250-800 320-1000 500-1600 800-2000
Значение отсчета по нониусу, мм. 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05
Погрешность, +_ мм. 0,04 0,04 0,05 0,05 0,06 0,07 0,1 0,1
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм. 0,004 0,004 0,004 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм. 0.02 0.02 0.02 0.02 0. 02 0.02 0.02 0.02
Расстояние между губками для измерения внутренних поверхностей, мм. 10 +0.02 10 +0,02 10 +0,02 10 +0,02 20 +0,03 20 +0,03 20 +0,03 20 +0,03
Кол-во шт. в упаковке 30 10 10 10 5 5 5 2
Вес упаковки, кг. 22 16 17 19 21 24 30 32
Габариты упаковки, см. 48х42х29 72х44х17 71х44х16 83х44х17 131х29х21 131х29х21 193х24х18 245х34х11245
х34х11



Штангенциркули электронные тип ШЦЦ-I

Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора.

Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке.

Основные характеристики электронных штангелей приведены в таблице:

Параметры ШЦЦI-125 ШЦЦI-150 ШЦКI-150 ШЦЦI-200 ШЦЦI-250 ШЦЦI-300
A, мм 16,5 16,5 17,5 20 20,5 20,5
B, мм 40 40 40 50 60 60
C, мм 16 16 15,5 16 17 17
Диапазон измерений, мм 0-125 0-150 0-150 0-200 0-250 0-300
Значение отсчета, мм 0,01 0,01 0,01 0,01 0,01 0,01
Погрешность, +-мм 0,03 0,03 0,03 0,03 0,04 0,04
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 0,041 +0,02
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 10 +0,02 10 +0,02 10 +0,03 10 +0,03
Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 0,05
Кол-во шт. в упаковке 40 50 50 40 30 25
Вес упаковки, кг 14 18 18 17 18 17
Габариты упаковки, см 50x27x30 50x27x33 51x27x30 60x34x30 45x42x35 45x42x35



Штангенциркули с круговой шкалой тип ШЦК-I

Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний.

Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09.

Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен.

Основные технические характеристики ШЦК-1 приведены в таблице:

Параметры ШЦКI-150 0.01 ШЦКI-150 0.02
A, мм 17,5 17,5
B, мм 40 40
C, мм 15,5 15,5
Диапазон измерений, мм 0-150 0-150
Значение отсчета, мм 0,01 0,02
Погрешность, +-мм 0,03 0,03
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04
Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02
Погрешность при измерении глубины, мм 0,05 0,05
Кол-во шт в упаковке 50 50
Вес упаковки, кг 18 18



Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

ОПРОС:
Какое оборудование кроме НК вас интересует:

Штангенциркули

Немного истории или при чём тут маузер?



   Штангенциркуль – очень древний измерительный инструмент. За все века его использования, конструкция его практически не изменилась, только усовершенствовалась. Название заимствовано из старо-немецкого языка и почти точно копирует оригинальное «Stangenzirkel», но в современном языке это слово отсутствует. По-немецки, штангенциркуль называется «Messchieber» или «Schieblehre» – соответственно, «раздвижной измеритель» или «раздвижная линейка». А вот в русском языке это слово закрепилось.

   На профессиональном жаргоне, мы называем его штангелем. Это слово давно стало языковой нормой и Словарь русского языка претензий к такому усечённому варианту не имеет.

   По некоторым сведениям, штангенциркуль с глубиномером был разработан и запатентован американской фирмой "COLUMBUS" в конце 19 - начале 20 вв. От названия фирмы пошло распространенное название "колумбик" для всех штангенциркулей типа ШЦ-1 с глубиномером. Среди работников авиационной промышленности встречается другое народное название этого типа штангенциркуля - "маузер". Это связано с тем, что для развивающейся советской авиапромышленности, в 30-х гг. ХХ в. измерительный инструмент приобретался в Германии. А одним из лучших немецких производителей являлась оружейная фирма "MAUSER".







    Виды штангенциркулей



За 16 лет работы специалисты компании Micron выпустили несколько десятков тысяч штангенциркулей, нашедших свое применение на заводах и предприятиях нашей страны. Мы выпускаем как обычные нониусные и со стрелочным индикатором, так и цифровые шатнгенциркули. Большинство типов внесены в Государственный реестр средств измерений РФ.



Штангенциркули нониусные с глубиномером ШЦ (тип1) -  предназначены для наружных и внутренних измерений, а также для измерения глубины.  Это современные «колумбики», которые имеют принципиально  ту же конструкцию, что и в начале прошлого века, но безусловно  качество и срок службы на порядок выше (вставить таблицу типоразмеров из каталога). Имеется цифровое исполнение, с ценой деления 0,01

Артикул Обозначение

Диапазон

измерений,мм

Цена

деления,мм

Предел(±)допускаемой

погрешности,мм

41994 ШЦ-I-100 0. ..100 0,05 0,05
55081 ШЦ-I-125 0...125 0,05 0,05
57386 ШЦ-I-150 0...150 0,05 0,05
44998 ШЦ-I-200 0...200 0,05 0,05
33554 ШЦ-I-250 0...250 0,05 0,06
30957 ШЦ-I-300 0...300 0,05 0,06











Штангенциркули нониусные с глубиномером ШЦ (тип1) PRO

Это сегодняшний «маузер», с повышенным качеством исполнения и большей долговечностью. Штангеля изготовлены из нержавеющей стали, оснащены двусторонней шкалой

Как правильно пользоваться штангенциркулем - ДомЭксперт

С помощью штангенциркуля измеряют различные детали с точностью до десятых долей миллиметра. Его применяют и в наружных измерениях, и в определении внутренних параметров отверстий и выемок. Принцип измерений прост, поэтому и разобраться в том, как правильно пользоваться инструментом несложно.

Строение штангенциркуля

Штангенциркуль состоит из подвижных и неподвижных частей, в его состав входят:

  • губки для внешних и внутренних измерений;
  • шкала нониус на подвижной части;
  • штанга с основной измерительной шкалой;
  • глубинная линейка;
  • зажимной винт.

Нониусный штангенциркуль

Нониус – это вспомогательная шкала, которая находится на подвижной части инструмента, именно с её помощью измерения производятся с точностью до десятых и до сотых долей миллиметра. Нониусные штангенциркули являются наиболее простыми и распространёнными, но точность измерений они обеспечивают достаточно высокую.

Циферблатные и цифровые инструменты

Более удобны в пользовании циферблатные штангенциркули. Здесь нет необходимости присматриваться к делениям на нониусе, точный результат указывается стрелкой на циферблате.

Снимать показания с цифровых инструментов ещё легче. Итоговое значение у них просто высвечивается на встроенной панели. У устройств такого типа есть кнопки включения/отключения, обнуления, и переключения в режимы миллиметры/дюймы.

Как производятся измерения

В наружных и внутренних измерениях используют соответствующие губки инструмента. Глубину выемок измеряют глубиномером. Губки и глубиномер должны плотно казаться поверхностей измеряемой детали, но чрезмерных усилий здесь прилагать не следует. Подвижную часть штангенциркуля фиксируют зажимным винтом, после чего снимают показания с основной шкалы, шкалы нониуса, циферблата или цифровой панели.

Как снять показания с нониуса

С циферблатом и цифровой панелью всё понятно, там сразу видны конкретные показатели. С нониусом сложней, но не на много:

  • По окончании измерения, после фиксации зажимным винтом сначала смотрят показания на основной размерной шкале. В большинстве случаев минимальное расстояние между делениями основной шкалы равно одному миллиметру. Но попадаются и другие измерительные системы, поэтому здесь нужно быть внимательным.
  • Если показатель на основной шкале находится где-то между делениями, то смотрят на шкалу нониуса.
  • Здесь необходимо найти ближайшие, полностью совпадающие деления нониуса и основной шкалы, это и будет обозначением долей миллиметра. Шаг на шкале нониуса может быть равен 0,1 или 0,05 мм.

Чтобы измерение мелких деталей было произведено с максимальной точностью, инструмент необходимо содержать в рабочем состоянии. При длительном бездействии его следует обрабатывать антикоррозийным составом.

Возможные ошибки при измерениях

Наиболее распространёнными ошибками неопытных мастеров являются попытки измерить внутренние размеры наружными губками, или же наоборот. Ещё одной причиной неправильного замера бывает неровное положение детали относительно измерительных губок.

Нередко ошибки связаны и с применением сильно изношенного или искривлённого инструмента. Ни о какой точности измерения здесь уже можно и не думать.

При работе с цифровым штангенциркулем следует точно выставлять инструмент в нулевое положение.

Правила хранения инструмента

Штангенциркуль часто носят в общей сумке с остальными инструментами. Но этого делать не следует. Ведь у него есть подвижная часть с достаточно чувствительной настройкой. Пыль и песчинки могут просто заклинить механизм. Для хранения лучше всего выбрать жёсткий футляр с мягкой внутренней обивкой. Периодически измерительные лапки необходимо раздвигать и протирать штангу. Если же инструмент сильно загрязнился, и подвижные элементы смещаются рывками, то его можно попробовать промыть в солярке.

А вы умеете пользоваться штангенциркулем?

Задать вопрос эксперту

Инструкция как пользоваться штангенциркулем: видео, фото

Очень часто во время токарных или слесарных работ необходимо максимально точно определить размер заготовки или какой-либо детали. В этом случае на помощь мастеру приходит особый измерительный прибор − штангенциркуль.

Им можно измерить как наружные, так и внутренние, а также глубинные размеры, точность геометрических линий и заготовок любой формы.

Очень часто в нашу редакцию поступают вопросы: как правильно пользоваться штангенциркулем, есть ли видео или фотоотчёт на эту тему? Сегодня мы решили предоставить нашим читателям исчерпывающие рекомендации и инструкции на эту тему.

SKRAB 40360 – электронный штангенциркуль для точного измерения внутренних и внешних размеров различных деталей

Что такое штангенциркуль и для чего нужен

Штангенциркуль помогает определить точные размеры детали, её диаметр, толщину, глубину выемок или отверстий, расстояние между элементами. С помощью этого инструмента проводится отбраковка изделий на предприятиях. Кроме этого, его используют для контроля за износом деталей.

Интересный факт!  Некоторые модели прибора позволяют наносить разметку на поверхности заготовок.

Инструмент пригодится любому мастеру, мало-мальски знакомому со столярным делом. Он поможет с точностью до долей миллиметра измерить диаметр сверла или гайки, расстояние между рёбрами детали, определить ширину отверстия в стене или доске. Обычно его бережно хранят в специальных кейсах, чтобы не допустить запыления подвижных элементов.

Прибор позволяет делать измерения с точностью до 0,01 мм. Существуют как электронные, так и механические модели

Назначение штангенциркуля определяет и схему его устройства.

Из чего состоит штангенциркуль

Самый простой прибор, а для понимания принципа работы подойдёт как раз такой, состоит из следующих элементов.

Основные части штангенциркуля: 1 – штанга, 2 – рамка, 3 – шкала для измерений, 4 − верхние губы, 5 − нижние губы, 6 − глубиномер (не у всех модификаций присутствует), 7 − шкала нониуса, 8 − зажимный винт.

Для того чтобы правильно определить, как, а главное, каким пользоваться штангенциркулем, необходимо изучить его модификации. Отправная точка для выбора прибора – точность измерений, габариты детали, а также число измерительных поверхностей. Штангенциркули могут иметь модификации в зависимости от:

  1. Диапазона измерений. Длина шкалы на штанге может составлять от 125 до 4000 мм.
  2. Точности прибора. Допустимая погрешность − от 0,05 мм.
  3. Функциональности. В частности, есть ли глубинометр или нет.
  4. Сложности и габаритов измеряемой детали.
  5. Конструкции отсчётного устройства.

Нониусный штангенциркуль

Шкала деления у нониусного штангенциркуля − обычно 1 мм

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор. Он состоит из штанги со шкалой, рамки (обычно она не превышает 15 см), нижних и верхних губ, которые закреплены на штанге.

Прибор позволяет измерить как внутренний диаметр – 2, так и внешние размеры изделия – 1

Рамка, перемещаясь по штанге, позволяет точно определить размеры вплоть до десятых миллиметра. Помните, что верхние и нижние губки обычно очень остро заточены, чтобы максимально точно выполнять замеры.

Поэтому пользоваться ими следует осторожно, чтобы не допустить порезов. Кроме этого, на передвижной шкале находится специальная дополнительная шкала – нониус. Она состоит из 10 делений, цена каждого – 0,19 мм.

Эта шкала позволяет измерять детали с точностью до 0,1 мм.

Иными словами, если измеряемая деталь, кроме равного числа миллиметров, выступает ещё на чуть-чуть, то риска на штанге нониуса покажет точную долю миллиметра

Циферблатный штангенциркуль

В этом случае принцип действия ничем не отличается от механического штангенциркуля. Единственное отличие, что здесь, вместо нониусный шкалы, используется циферблат.

Доли определяются по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену

Электронный штангенциркуль

Это цифровой штангенциркуль, в котором доли миллиметра считать не нужно, вся необходимая информация отразится на дисплее.

Единственное, что придётся сделать, − сложить целые миллиметры, которые показывает риска на рамке с теми долями миллиметров, которые показывает табло

Не забывайте, что электронные приборы показывают только информацию, которую в механических образцах можно было измерить по нониусной шкале. Размеры, равные или превышающие миллиметр, вы смотрите на рамке.

Как работать штангенциркулем

Прежде всего, необходимо подготовить деталь и прибор к работе. Для этого необходимо удалить сухой тряпкой загрязнения и пыль. Кроме того, для сверления нулевой отметки прибора просто сводим губки друг с другом. Рассмотрим то, как правильно измерять штангенциркулем поэтапно.

Иллюстрация Описание действия
Посмотрим на прибор со всех сторон, он на вид очень простой, но позволяет с высокой точностью померить разные размеры.
К примеру, это может быть ширина теплоотвода.
Диаметр сверла.
Можно измерить диаметр внутренних отверстий.
Также с его помощью можно узнать расстояние между рёбрами изделия или ширину пазов.
А вот эта выдвигающаяся планка – глубиномер, которая позволяет измерить глубину отверстия или паза.

Какова цена деления штангенциркуля, и как считывать показания

У штангенциркуля, как мы уже знаем, две шкалы – миллиметровая и дополнительная нониусная (она может быть цифровой или индикаторной). На фото ниже схематично изображены показания нониусной шкалы с разными ценами делений.

В этом случае цена деления нониуса − 0,1 мм. Соответственно, показания будут следующими: а – 0,4 мм, б – 6,9 мм, в – 34,3 мм

Цена деления у каждого прибора может быть своя. Обычно эти сведения указаны на самой нониусной шкале.

Шаг может равняться как 0,1 мм, так и 0,05 мм.

Как штангенциркулем проводят разметочные операции

Механический штангенциркуль позволяет справиться с целым рядом операций. В том числе провести разметку крепления любой детали или элемента. Как пользоваться штангенциркулем для разметки, покажем в фотоинструкции.

Иллюстрация Описание действия
Первый этап – снимает размеры с детали. Закрепляем зажимный винт.
Зафиксированный размер можно легко (мы помним, что кончики у нас заострённые) перенести в виде разметки на деталь.
Сравниваем нашу деталь с разметкой, которую мы нанесли штангенциркулем. И всё, можно сверлить отверстия и прикреплять наш элемент.

Почему возникают ошибки при измерениях

Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.

Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero» или ноль. В механическом просто ослабьте винты и сведите прибор в исходное положение и снова закрепите.

Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.

Как хранить инструмент

Для полноценной и качественной работы прибора  его хранят в специальных чемоданчиках или кейсах, чаще всего с мягким покрытием.

Такой кейс защитит прибор от пыли, ударов и других повреждений

После каждого измерения прибор следует обязательно убирать в коробку. Перед этим протереть все рабочие поверхности мягкой тряпкой.

Лучше освободить винт, слегка ослабить губки отвести их на некоторые расстояние, чтобы исключить трение заостренного металла друг о друга.

Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.

Также мы ждём ваших комментариев и вопросов ниже под статьёй. Редакция HouseChief.ru всегда готова дать полезную и достоверную инструкцию по любому интересующему вас вопросу.

Загрузка…

Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

⚙ Как правильно пользоваться штангенциркулем: подробная инструкция

Штангенциркуль – измерительный инструмент, с помощью которого можно точно узнать размеры детали до десятой доли миллиметра. Причём, это можно сделать одинаково хорошо как с внутренней её стороны, так и с внешней. Главное – знать, как это сделать правильно. Не все понимают, в чём суть работы с прибором. Сегодня мы расскажем, как пользоваться штангенциркулем правильно.

Прибор на первый взгляд незамысловатый, однако, он будет полезен для измерения многих деталей

Что такое штангенциркуль и для чего он нужен

Из-за своей простоты и лёгкости применения данный инструмент довольно распространен в быту. Им можно измерить диаметр сверла, узнать глубину выемки в стене для выбора самореза, измерить любую деталь при ремонте и изготовлении оборудования. Несмотря на достаточно простое устройство, точность штангенциркуля достаточно высока, а погрешности при правильной работе и уходе исключена.

При помощи данного механизма удаётся получить размеры любого предмета, причём, снятые как с его внешней, так и с внутренней сторон

Интересно, что прибор практически не менялся многие десятилетия , и его механические аналоги до сих пор пользуются популярностью. Кстати, если вы сомневаетесь в точности прибора, — зря! У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Как работать штангенциркулем

Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.

Важно! Перед любыми манипуляциями с прибором, выставите нулевой уровень. Для этого сведите губки друг с другом и сверьте значения. Между губками не должно быть просвета.

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную.

 Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь.

Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.

Необходимо зафиксировать положение меток с помощью прижимного винта

После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.

Какова цена деления штангенциркуля и как считывать показания

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.

Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм

Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.

Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки

Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз.

Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.

Как штангенциркулем проводят разметочные операции

Механический штангенциркуль позволяет справиться с целым рядом операций. В том числе провести разметку крепления любой детали или элемента. Разметка выполняется заостренной стороной губок. Для этого необходимо сравнить реальную деталь со схемой или макетом.

Разметка штангенциркулем

Почему возникают ошибки при измерениях

Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.

Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero», или ноль.

В механическом просто ослабьте винты и сведите прибор в исходное положение и снова закрепите

Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.

Как хранить инструмент

Лучше всего хранить штангенциркуль в специальном кейсе для инструмента. Обычно он защищен специальными прокладками. В этом случае, даже если вы уроните чемоданчик, инструмент не пострадает.

После каждого измерения прибор следует обязательно убирать в коробку

Для профилактического очищения прибор вынимают из кейса, ослабляют зажимы, насколько это возможно, раздвигая лапки, протирая все измерительные и подвижные элементы.

Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.

ПредыдущаяСледующая

Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

Как пользоваться штангенциркулем: пошаговая инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок.

Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно.

В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента.

При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность.

Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок.

Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям.

Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части.

Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию.

Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах.

Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Как пользоваться штангенциркулем

Штангенциркуль является универсальным измерительным инструментом. Он предназначается для измерений высокой точности. С его помощью можно определить как наружные, так и внутренние размеры детали, глубину отверстий и прочее.

Это один из самых распространенных инструментов в технической сфере, который удобен в использовании. Он используется на уровне с такими вещами как микрометр и нутромер.

Благодаря своей механической структуре, прибор практически не имеет ограничений по сроку службы, так как вывести его из рабочего состояния могут только деформации. Несмотря на распространенность, многие люди не знают как пользоваться штангенциркулем.

Измерение штангенциркулем применяется как в промышленной сфере, так и в частной, так как устройство занимает относительно мало места. Одним из характерных признаков тут является шкала нониуса, которая позволяет совершать измерения до десятых долей миллиметра.

Особенности конструкции позволяют фиксировать измеряемою деталь, причем как с внутренней стороны, так и с наружной, чтобы уменьшить вероятность возникновения погрешности.

Для использования тут не требуется специальная подготовка и можно приступать к работе практически сразу.

Название свое инструмент получил благодаря наличию штанги, на которой нанесена основная шкала. Нониус относится к дополнительной шкале, которая помогает следить за десятыми или сотыми долями миллиметров, если того требует измерение. В устройстве изделия имеются такие основные элементы как:

фото:устройство штангенциркуля

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала, находящаяся на штанге;
  4. Губки измерений внутренней стороны;
  5. Губки измерения внешней стороны;
  6. Глубиномер;
  7. Нониус;
  8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров.

Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета.

Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами.

На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию.

Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом.

На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1.

К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы.

С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой.

Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров.

Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д.

Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом.

Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги.

В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Как пользоваться штангенциркулем

штангенциркуль

Постоянные посетители моего канала наверно заметили, что я очень часто использую при измерении штангенциркуль, это не прихоть или понт, это реально очень удобный для измерений инструмент. Рулетка и линейка это конечно круто, но такой точности мы на них однозначно не получим. Давайте сначала представим себе, что из себя представляет этот самый штангенциркуль и как называются его части.

название частей штангенциркуля

Теперь когда я буду говорить о какой то части это замечательного измерительного прибора, вы хотя бы будете знать о чем идет речь.

Начнем с простого, давайте измерим наружный размер какой нить деревяшки. Для этого просто нужно сомкнуть губки для наружных измерений на брусочке

измеряем наружные размеры

Линейка на подвижной раме называется НОНИУС, теперь смотрим рядом с какой цифрой на шкале встал ноль нониуса.

почти 3,8 мм

Ширина нашего брусочка почти 38 мм. В конце я объясню как мерять десятые миллиметра штангенциркулем, пока же общие данные.

Теперь давайте измерим внутренний размер квадрат трубы. Для этого нужно сомкнуть губки для внутренних измерений внутри квадрат трубы.

измеряем квадрат трубу изнутри

И снова смотри с какой цифрой на шкале встал ноль нониуса.

чуть больше 55 мм

Линейкой глубиномера удобно измерять отверстия, что бы знать на какую глубину уже просверлили. Я буду мерять высоту этого квадрата, что бы было видно как работает глубиномер. Ставим штангу на деталь и опускаем подвижную рамку до упора вниз.

измеряем высоту (глубину)

Опять смотри с какой цифрой на шкале встал ноль нониуса.

29 мм

Ну а теперь давайте научимся измерять десятые (или сотые, смотря какой штангенциркуль).

Внимание на фото

считаем десятые и сотые

Если вы были внимательны, то заметили, что на нониусе есть своя шкала — это и есть десятые и соты. Сначала обратим внимание на право, там написан чем равен один шаг, на этом штангенциркуле он равен 0,05 мм.

Целое число миллиметров у нас равно 30, его мы видим слева где ноль нониуса. Теперь смотрим где сошлись палочки на шкале и нониусе, видим что между 5 и 6.

Цифра 5 равна пяти десятым миллиметра, а следующий шаг равен 0,05 итого у нас вышло 0,55, плюсуем к этому целое значение 30 и получаем точно значение до сотых 30,55 миллиметра.

Ну вот и все премудрости работы со штангенциркулем!!! Если эта статья вам была полезна и интересна то ставим лайк и подписываемся. Все свои пожелания, предложения, критику присылайте на [email protected] или в комментарии под этим постом.

Источник: https://zen.yandex.ru/media/id/5b028c56bce67eb9a30669f6/5b5c4fe4bad2fe00a8224e80

Интересные и малоизвестные факты про штангенциркуль

История создания штангенциркуля и интересные факты про него

Штангенциркуль представляет собой измерительный прибор универсального типа, который нужен для точных измерений внутренних и наружных размеров, а еще измерения для глубины отверстий.

Самыми популярными областями применения этого прибора является ремонт автомобилей, строительство и починка оборудования, а также обработка изделий из металла и древесины.

Область применения практически не имеет ограничений – прибор можно применять для определения размеров с невероятной точностью и в быту, и даже в аэрокосмический отрасли.

Возможности использования

Они ограничиваются только размером шкалы и требованиями точности.

Устройство достаточно просто, причем основным элементом является неподвижная штанга с губками и шкалой для внутренних и наружных размеров, к которой прикреплены фиксирующие и подвижные элементы.

Устройство:

  • Передвижения рамка.
  • Подвижные губы для того, чтобы определять внутренний размер.
  • Подвижные губы, чтобы определят наружный размер.
  • Шкала глубиномера.
  • Шкала нониуса.
  • Винт, чтобы крепить рамку.

В некоторых моделях есть подвижная шкала в верхней части с дюймовой измерительной системой.

История создания

История штангенциркуля довольно интересная. Первые такие приборы были сделаны из древесины и использовались уже в начале 17 века. А вот штангенциркули из металла появились в 18 веке с большой шкалой делений.

Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.

Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.

В немецком языке слово «штангенциркуль» обозначает циркуль, который применяется для начертания окружностей и дух, у которых большой радиус. В переводе с немецкого языка это раздвижная линейка или измеритель раздвижного типа.

Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.

Его говорить про авиационную промышленность, то такие приборы называли «маузерами», и лишь по причине того, что штангенциркули высокого качества поставляла в СССР фирма «Маузер». Отметим тот факт, что современные штангенциркули является лишь усовершенствованными аналогами самого первого инструмента по новым технологиям.

Интересно, что нониус изобрел португальский математик Педро Нуниш.

В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.

Современную конструкцию шкалы придумал другой математик, на этот раз из Франции, и его звали Пьер Вернье (все происходило в 1631 год), благодаря чему в честь него нониус еще называют «верньером».

Малоизвестные факты

Интересные факты о штангенциркуле уже описаны ранее, но мы рассмотрим еще несколько:

  • Если говорить проще, что это устройство нужно не только для измерения миллиметров, но даже десятых миллиметров, а иногда и сотых. Как минимум, для большинства людей это открытие, что для измерений до миллиметров применяется линейка, а штангенциркуль куда точнее.
  • По типу снятие показаний с приборы штангенциркули разделяют на три группы. В первой нониусные, это те, что привычны для нашего глаза. Циферблатные – на таких приборах показания выдает механический циферблат, прям как на часах, а цифровые являются самыми удобными, имеют индикацию, и с таким прибором вы точно не ошибетесь.
  • По ГОСТу распределены все штангенциркули на шесть типов – ШЦ-I имеет двустороннее расположение губок с линейкой для измерения глубины, ШЦК имеет круговую шкалу, т.е. циферблатный. ШЦТ- I имеет одностороннее размещение губок, оснащен твердыми сплавами для измерения наружного размера и глубины в условиях с повышенным уровнем абразивного изнашивания. ШЦ- II имеет двухстороннее размещение губок для того, чтобы вымерять внутренние и наружные размеры для разметки, ШЦ- III имеет одностороннее размещение губок для того, чтобы вымерять внутренние + наружные размеры, а ШЦЦ имеет цифровой циферблат.

  • Есть даже большое семейство «штангенинструмент», и в него помимо привычного нам штангенциркуля входит штангенреймас (имеет основание, причем нижняя поверхность рабочая, и соответствует нулевому отсчету по шкале, применяется для того, чтобы измерять высоту и разметку изделий, которые стоят на плите. Также есть штангенглубиномер, который нужен для измерения глубины пазов и отверстий, и штангензубомер, который нужен для измерения толщины зубчиков.

Если вы знаете другие интересные факты про этот инструмент, поделитесь ими в комментариях!

Цифровые штангенциркули, микрометры, датчики, индикаторы

1

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

2

Артикул

.

Суппорт (британский также пишется штангенциркуль ) - прибор, используемый для измерения расстояния между две симметрично противоположные стороны. Штангенциркуль может быть таким же простым, как циркуль с внутренним или точки, обращенные наружу.Наконечники суппорта отрегулированы по размеру измеряемых точек, штангенциркуль снимается и расстояние считывается измерение между наконечниками с помощью измерительного инструмента, например, линейки.

Штангенциркуль

Они используются во многих областях, таких как металлообработка, машиностроение, оружейное дело, ручная загрузка, обработка дерева, токарная обработка дерева и в медицине.

Варианты номенклатуры (только разговорный)

Слово «штангенциркуль» в смысле plurale tantum сосуществует в естественном употреблении со смыслом обычного существительного «штангенциркуль».То есть иногда штангенциркуль воспринимают когнитивно, как пару очков или ножницы, в результате чего фраза типа «передайте мне эти штангенциркуль» или «эти штангенциркуль» относится к одной единице. Тем не менее, это использование в основном разговорного, и обычно преобладает обычное существительное значение «суппорт», особенно в письменной форме. Не существует строгой грамматической логики для защиты смысла plurale tantum; это просто способ, которым язык иногда естественно течет в разговорной речи.

Также существует в разговорной речи, но не в формальном использовании, относится к нониусу. суппорт как "нониус".

Типы


Штангенциркуль

Детали штангенциркуля:
  1. Наружные губки : используются для измерения внешнего диаметра или ширины объект
  2. Внутренние губки : используются для измерения внутреннего диаметра объекта
  3. Датчик глубины : используется для измерения глубины объекта или отверстия
  4. Основная шкала : дает размеры с точностью до одного десятичного знака (в см).
  5. Основная шкала : размеры указаны в долях (дюймах)
  6. Вернье дает размеры до двух десятичных знаков (в см)
  7. Vernier дает размеры в долях (дюймах)
  8. Фиксатор : используется для блокировки подвижной части, чтобы облегчить перенос измерение

Вариантом более традиционного штангенциркуля является включение верньера. шкала; это позволяет напрямую получить более точную измерение.

Штангенциркуль

может измерять внутренние размеры (используя самые верхние губки в рисунок справа), внешние размеры с использованием изображенных нижних челюстей и в зависимости от производителя, измерения глубины с помощью зонда, который прикрепляется к подвижной головке и скользит по центру тела. Этот зонд тонкий и может попасть в глубокие бороздки, что может оказаться трудным для других измерительные инструменты.

Нониусные шкалы могут включать как метрические, так и дюймовые измерения на верхней и нижняя часть шкалы.

Штангенциркули

, обычно используемые в промышленности, обеспечивают точность до сотых долей. миллиметра (10 микрометров) или одного тысячная дюйма.

Более точным инструментом, используемым для той же цели, является микрометр.


Циферблат суппорта

Набрать суппорт

Дальнейшее усовершенствование штангенциркуля - это штангенциркуль .

В этом приборе небольшая зубчатая рейка приводит указатель на круглый циферблат. Обычно указатель поворачивается один раз на каждый дюйм, десятую часть дюйма или 1 миллиметр, что позволяет прямое считывание без необходимости читать нониусную шкалу (хотя необходимо добавить базовое значение в дюймах или десятках миллиметров, считанное со слайда суппорта). Циферблат обычно вращается под стрелка, позволяющая проводить «дифференциальные» измерения (измерение разница в размере между двумя объектами или установка шкалы с помощью мастер-объект и впоследствии возможность напрямую читать плюсы и минусы разница в размере последующих объектов относительно главного объекта.

Ползун штангенциркуля обычно может быть заблокирован при помощи небольшого рычага или винта; это позволяет выполнять простые проверки детали размеры.


Штангенциркуль

Цифровой штангенциркуль

Популярным ныне усовершенствованием является замена аналогового циферблата на электронный цифровой дисплей, на котором отображается показание. Некоторые цифровые измерители могут переключаться между метрическими и дюймовые единицы.Все обеспечивают обнуление дисплея в любой точке вдоль слайд, позволяющий производить такие же дифференциальные измерения, как и с помощью шкалы штангенциркуль, но без необходимости читать цифры, которые могут быть перевернуты. Цифровой измерители могут содержать какую-то функцию "удержания чтения", позволяющую считывать размеров даже в неудобных местах, где дисплей не виден.

Со всеми этими преимуществами цифровые штангенциркули никоим образом не заменили циферблат штангенциркулем.Цифровые штангенциркули обычно не имеют лучевой структуры циферблат или штангенциркуль и, следовательно, не имеют повторяемости или точности пользователю-любителю.

Обычные цифровые штангенциркуль 6 дюймов / 150 мм изготовлены из нержавеющей стали, имеют номинальная точность 0,001 дюйма (0,02 мм) и разрешение 0,0005 дюйма (0,01 мм). Эта же технология используется для изготовления более длинных суппортов 8 и 12 дюймов; Точность для больших размеров уменьшается до 0,001 дюйма (.03 мм) для 100-200 мм и 0,0015 дюйма (0,04 мм) для 200-300 мм.

Все чаще цифровые измерители предлагают последовательный вывод данных, что позволяет им сопрягается с персональным компьютером. Это означает, что измерения могут быть сняты и мгновенно сохранены в электронной таблице или аналогичном документе. программного обеспечения, что значительно сокращает время, затрачиваемое на съемку и запись серии измерений. Выходные данные штангенциркуля сторонних производителей обычно составляют 24 бита 90 кГц. синхронный.Подходящий интерфейс для преобразования вывода в уровни и формат RS-232 может быть построен или куплен.

Как и штангенциркуль, ползун цифрового штангенциркуля обычно может быть заблокирован. с помощью рычага или винта с накатанной головкой.

Цифровые штангенциркули содержат датчик линейных перемещений. Паттерн из баров выгравировано прямо на печатной плате доска в слайдере. Под шкалой штангенциркуля еще одна печатная плата доска также содержит вытравленный узор из линий.Комбинация этих печатных Печатная плата образует два переменных конденсатора. Как ползунок перемещает изменения емкости линейно и по повторяющейся схеме. Две емкости не совпадают по фазе. Схема встроена в слайдер считает полосы при перемещении ползунка и выполняет линейную интерполяцию на основе величины конденсаторов, чтобы найти точное положение ползунка.

Нониус, циферблат и цифровые штангенциркули можно использовать с аксессуарами, увеличивающими длину их полезность.Примеры - это база, которая расширяет их полезность как глубину калибр и приспособление для губок, позволяющее измерять межосевое расстояние между дыры.

Каждый из вышеперечисленных типов суппортов имеет свои относительные достоинства и неисправности.

Штангенциркули

Vernier прочные и долговечные, устойчивы к охлаждающей жидкости, сопротивление магнитным полям и ударопрочность. Может иметь как метрическую, так и британскую систему мер Весы. Однако для чтения им требуется хорошее зрение или увеличительное стекло. трудно читать на расстоянии или под неудобным углом.

Штангенциркуль

легко считывать, особенно при поиске точного центра покачивание и наблюдение за движением иглы. Они могут быть установлены в 0 в любой момент для сравнения. Минусы только умеренно противоударные. Очень склонен к загрязнению редуктора вызывая ошибки.

Цифровые штангенциркули легко переключаются между метрической и британской системой мер. Возможно легко установить в 0 в любой момент с полным счетом в любом направлении. Может взять измерения, даже если дисплей полностью скрыт, установив на место 0 затем полностью вынуть и закрыть, что показывает отрицательное измерение.Минусы, хрупкость механически, хрупкость электроники. Большинство требует батарей. Наиболее плохо сопротивляются охлаждающей жидкости. Только умеренная ударопрочность. уязвим к грязь.

Точность всех этих типов в основном одинакова и составляет +/- 0,001 "для 6". суппорты.


Штангенциркуль микрометра

Штангенциркуль со встроенным микрометром называется штангенциркулем мкм или, чаще, просто штангенциркулем мкм .(Иногда термин суппорт , относящийся к любому другому Тип в этой статье проводится в отличие от микрометра .

Микрометр, иногда известный как микрометрический калибр для винтов, - это устройство, широко используемое в машиностроении и механической обработке для прецизионных измерений, наряду с другими метрологическими приборами, такими как штангенциркуль и штангенциркуль. Микрометры часто, но не всегда, имеют форму штангенциркуля. В просторечии слово микрометр часто сокращается до микрофона.


Использование

Использование штангенциркуля

К детали необходимо правильно установить штангенциркуль, чтобы желаемое измерение. Например, при измерении толщины пластины Штангенциркуль необходимо держать под прямым углом к ​​детали. Некоторая практика может быть необходимо для правильного измерения круглых или неправильных предметов.

Точность измерения при использовании штангенциркуля сильно зависит от навыков. оператора.Независимо от типа губки штангенциркуля должны быть контакт с измеряемой деталью. Поскольку деталь и штангенциркуль всегда должны в некоторой степени эластичный, количество используемой силы влияет на показания. Последовательные, твердые прикосновения - это правильно. Тоже большая сила приводит к занижению показаний из-за деформации детали и инструмента; слишком мало сила дает недостаточный контакт и сверхпоказание. Это больше проблема с суппортом, включающим колесо, которое приводит к механическому преимущество.Особенно это касается цифровых штангенциркулей, штангенциркулей регулировки, либо суппорта с некачественной балкой.

Штангенциркули простые не откалиброваны; необходимо сравнить сделанные измерения против масштаба. Является ли шкала частью штангенциркуля или нет, все аналоговые штангенциркуль и циферблат требуют хорошего зрения, чтобы высочайшая точность. Цифровые штангенциркули имеют преимущество в этой области.

Калиброванные штангенциркули могут быть неправильно обращены, что приведет к потере нуля.когда челюсти суппорта полностью закрыты, он, конечно, должен показывать ноль. Если это так нет, его необходимо откалибровать или отремонтировать. Может показаться, что штангенциркуль не может выйти из калибровки, но может быть достаточно падения или удара. Цифровой у суппортов есть кнопки нулевой установки.

С 1970-х годов - хитроумная модификация подвижной челюсти на тыльной стороне любой штангенциркуль позволяет проводить «ступенчатые» измерения. Например: расстояние от сторона головки винта к краю поверхности

Штангенциркуль - Версия руководства

Штангенциркуль - Версия руководства

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

СУППОРТ VERNIER - ВЕРСИЯ РУКОВОДСТВА

В.Райан 2004 - 2010

Штангенциркуль - точный инструмент, может использоваться для измерения внутренних и внешних расстояний чрезвычайно точно. На приведенном ниже примере показан штангенциркуль с ручным управлением. Измерения интерпретируются пользователем по шкале. Это сложнее, чем используя цифровой штангенциркуль с цифровым ЖК-дисплеем на который появляется чтение.Версия с ручным управлением имеет как английскую систему мер, так и метрическая шкала.
Штангенциркули с ручным управлением можно купить и оставить. популярны, потому что они намного дешевле цифровой версии. Также, цифровая версия требует небольшого аккумулятора, тогда как ручная версия не требует источника питания.

КАК ПРОЧИТАТЬ ИЗМЕРЕНИЕ ВЕСЫ

ПРИМЕР 1: Внешнее измерение (диаметр) стального куска круглого сечения измеряется нониусом штангенциркуль, метрическая шкала.

МАТЕМАТИЧЕСКИЙ МЕТОД
A. Сначала считывается основная метрическая шкала и это показывает, что есть 13 целых делений перед 0 на сотые доли. Следовательно, первое число - 13.
B. Затем считываются сотые доли миллиметра. Лучший способ сделать это - подсчитайте количество делений, пока не дойдете до деления, которое строки вверх с основной метрической шкалой. Это 21 деление на сотые. шкала.
с.Это 21 умножается на 0,02, что дает 0,42 в качестве ответа. (каждое деление на сотые доли эквивалентно 0,02 мм).
Д. 13 и 0,42 складываются вместе, чтобы получить окончательное измерение 13,42 мм (диаметр отрезка из стали круглого сечения)

ОБЫЧНЫЙ МЕТОД
В качестве альтернативы, так же легко прочитать 13 на основной шкале и 42 по сотой шкале. Правильное измерение - 13,42 мм.

ПРИМЕР 2: (Чтобы увеличить масштаб, щелкните правой кнопкой мыши мышь и выберите масштаб)

НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ИНДЕКС ПРОЦЕССОВ

Штангенциркуль с нониусом | Craftsmanspace

Если вам нужна 3D-модель штангенциркуля Vernier, посетите эту страницу: 3D-модель штангенциркуля Vernier

Штангенциркуль

с вернье работает как штангенциркуль.Штангенциркули доступны с метрической и британской шкалой.

Детали штангенциркуля

  1. Наружная губка
  2. Внутренняя челюсть
  3. Раздвижные губки
  4. Метрическая нониусная шкала
  5. Стопорный винт
  6. Основная шкала
  7. Ограничитель глубины

Измерение штангенциркулем

  1. Измерение внешних размеров
  2. Измерение внутренних размеров
  3. Измерение глубины

ИЗМЕРЕНИЕ МЕТРИЧЕСКИМ КУБНИЦОМ ВЕРНЬЕ ДО 0,02 мм

Каждое деление на основной шкале составляет 1 мм.Метрическая нониусная шкала имеет длину 49 мм и разделена на 50 равных частей. Каждое деление составляет 49/50, что равно 0,98 мм. Разница между одним делением на основной шкале и одним делением на метрической нониусной шкале составляет 1/50 или 0,02 мм.

- Считайте результат измерения, как показано выше.

Чтобы прочитать результат измерения, обратите внимание на результат измерения основной шкалы, непосредственно предшествующий нулевой линии на нониусной шкале.

Нуль нониусной шкалы непосредственно перед 28 мм.К этому (28 мм) необходимо добавить десятичное значение на нониусной шкале. Обратите внимание на линию на шкале нониуса, которая совпадает с линией на основной шкале.

30-я строка совпадает с линией основной шкалы.

Таким образом, показание составляет 28 мм плюс 30 делений 0,02 мм
ВСЕГО: 28 мм + 30 * 0,02 = 28,6 мм

ИЗМЕРЕНИЕ С ПОМОЩЬЮ IMPERIAL VERNIER CALIPER ДО 0,001 дюйма

Основная шкала нониуса градуирована и пронумерована в дюймах, причем каждый дюйм градуирован и пронумерован в десятых долях (0,1 дюйма).Каждая десятая часть делится на четыре, что дает 0,1 дюйма. разделить на 4 = 0,025 дюйма. По нониусной шкале 0,6 дюйма делится на 25 частей. Каждый из них имеет длину 0,6 дюйма, разделенную на 25 = 0,024 дюйма. Разница в длине между маленьким делением на основной шкале и нониусной шкалой составляет 0,025–0,024 = 0,001 дюйма.

- Считайте результат измерения, как показано выше.

Чтобы прочитать результат измерения, запишите положение нулевой линии на нониусной шкале по отношению к основной шкале. Это отображается как 3,00 дюйма плюс 0,300 дюйма плюс 2 * 0,025 дюйма, что равно 3,35 дюйма.К этому нужно добавить количество делений от нулевой линии на нониусной шкале до линии, которая совпадает с линией на основной шкале, в данном случае 15 делений, что равно 0,015 в общем показании, таким образом:

Основная шкала = 3,35 дюйма
Шкала Нони = 0,015 дюйма

Таким образом, значение будет 3,35 дюйма + 0,015 = 3,365 дюйма

Штангенциркуль не следует использовать для измерения внешнего диаметра цилиндра, радиус которого больше глубины отверстия штангенциркуля.

СУППОРТЫ VERNIER ЦИФРОВЫЕ
Цифровой штангенциркуль

очень точен и требует вычислений, необходимых для стандартного штангенциркуля. Когда губки соприкасаются с заготовкой, результат измерения можно считать непосредственно с цифрового дисплея.

УХОД ЗА СУППОРТАМИ:
  1. Хранить суппорты в отдельной таре при условии
  2. Следите за чистотой и разборчивостью делений и отметок на всех суппортах.
  3. Не роняйте суппорт.Небольшие порезы или царапины могут стать причиной неточных измерений
  4. Защищать точки суппорта от повреждений.

Штангенциркуль

и микрометр | Основы штангенциркуля и микрометра - GaugeHow

Штангенциркуль

и микрометр широко используются в промышленности для ежедневного контроля качества. Оба они просты в использовании и удобны для измерения.

Штангенциркуль

и микрометр доступны в цифровой форме. это означает большую точность и точные измерения, которые мы можем обрабатывать.

Перед тем, как перейти к различиям, давайте посмотрим на основы штангенциркуля и микрометра.

узнайте больше о штангенциркуле и микрометре в нашем курсе Advanced Engineering Metrology .

Штангенциркуль

Штангенциркуль

- широко используемый инструмент для линейных измерений. Он используется для измерения линейных размеров, таких как длина, диаметр, глубина.

Существует три типа штангенциркуля Vernier

  1. Аналоговый штангенциркуль
  2. Нониусный штангенциркуль
  3. Цифровой штангенциркуль

Аналоговый штангенциркуль

Это наиболее распространенный инструмент измерения, он состоит из двух типов шкалы

Основная шкала и шкала Нони, которая может скользить по основной шкале.

Мы можем выполнять два типа измерения: первый - через внешние зажимы (измерение внешних размеров), а другой - через внутренние зажимы (измерение внутренних размеров)

Наиболее распространенное значение Наименьшего числа аналогового штангенциркуля с нониусом составляет 0,02 мм. Вы также можете найти нониус с наименьшим числом 0,05 мм или 0,1 мм

Подробнее о Штангенциркуль с нониусом

Штангенциркуль с нониусом

Нониусная шкала

заменена циферблатным индикатором в штангенциркуле.Индикатор шкалы полезен для облегчения понимания измерений.

Наименьшее количество штангенциркулей Dial Vernier такое же, как у аналогового типа.

Цифровой штангенциркуль

Цифровой штангенциркуль

является обновленной версией аналогового штангенциркуля , который является широко используемым линейным измерительным прибором с минимальным счетом 0,01 мм, более точным, чем аналоговый.

Подробнее о цифровом штангенциркуле

Микрометр

Микрометр более точен, чем штангенциркуль.Обычно два типа микрометров -

.
  1. Внешний микрометр
  2. Цифровой микрометр

Внешний микрометр

Внешний микрометр

также известен как внешний микрометр или внешний микрометр.

Используется для проверки наружного диаметра вала с точностью до 0,01 мм или до 0,001 мм.

Подробнее о внешнем микрометре

Цифровой микрометр

Цифровой микрометр

- очень популярный прибор в наши дни из-за его легкости и компактности для проведения наблюдений.Цифровой микрометр может наблюдать измерения в миллиметрах или дюймах в зависимости от наших потребностей.

Точность цифрового микрометра 0,001 мм, что выше точности внешнего микрометра. Вы можете выбрать цифровой микрометр с точностью до 0,001 мм, если стоимость не имеет значения

Основные различия между штангенциркулем и микрометром

1. Обычно микрометр более точен, чем штангенциркуль

.

2. Диапазон измерения микрометра составляет 25 мм, в то время как штангенциркуль имеет широкий диапазон.

3. Вы можете проверить глубину штангенциркулем, но в случае микрометра необходимо использовать глубиномер

.

4. Внутренний микрометр используется для измерения внутреннего диаметра, но в случае штангенциркуля он проверяется внутренней губкой.

узнайте больше о механических инструментах, таких как штангенциркуль и микрометр, в нашем курсе Advanced Engineering Metrology .

Подпишитесь на блог, чтобы не пропустить обновление 🙂

Или посмотрите это видео

Подписаться на проживание Обновлено

Это полезно? Пожалуйста, поделитесь

Нравится:

Нравится Загрузка...

Штангенциркуль с нониусом 0-150 мм Прецизионные штангенциркуль 0,02 мм со шкалой Распродажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Лучшая калибровка штангенциркуля - отличные предложения по калибровке штангенциркуля от мировых продавцов штангенциркуля

Отличные новости !!! Вы находитесь в нужном месте для калибровки штангенциркуля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший калибратор штангенциркуля должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что калибровали штангенциркуль на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в калибровке штангенциркуля и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vernier caliper calibrate по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
