ГОСТ Р 56817-2015 Стены наружные ненесущие каркасного типа со светопропускающим заполнением проемов. Методы испытаний на огнестойкость и пожарную опасность


ГОСТ Р 56817-2015

ОКС 91.140.90
ОКП 48 3611

Дата введения 2016-07-01

1 РАЗРАБОТАН институтом "Центральный научно-исследовательский институт строительных конструкций имени В.А.Кучеренко" (ЦНИИСК им.В.А.Кучеренко) - институт АО "НИЦ "Строительство"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2076-ст

4 ВВЕДЕН ВПЕРВЫЕ


Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты".

В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

1.1 Настоящий стандарт устанавливает методы испытаний на огнестойкость и пожарную опасность с внешней стороны наружных ненесущих стен каркасного типа с непожаростойким светопропускающим заполнением проемов.

1.2 Настоящий стандарт распространяется на все виды наружных ненесущих стен каркасного типа с непожаростойким светопропускающим заполнением проемов и с любыми системами внешней теплоизоляции, облицовки и отделки:

- стены навесные;

- стены междуэтажного заполнения;

- вертикальные и наклонные (с углом отрицательного наклона не более 30°).


1.3 Настоящий стандарт может быть применен для установления пределов огнестойкости и класса пожарной опасности с внешней стороны комбинированных стен в виде двух плоскостей стенового ограждения (навесного, междуэтажного заполнения и их комбинации).

1.4 Настоящий стандарт применяется совместно с ГОСТ 30247.0-94, ГОСТ 30247.1-94, ГОСТ 31251-2008 и ГОСТ 53308-2009*.
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 53308-2009. - Примечание изготовителя базы данных.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.

1.033-81 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения

ГОСТ 6616-97* Преобразователи термоэлектрические. Общие технические требования
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ 6616-94, здесь и далее по тексту. - Примечание изготовителя базы данных.


ГОСТ 10923-93 Рубероид. Технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 30403-2012 Конструкции строительные. Метод испытания на пожарную опасность

ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность

ГОСТ Р 53293-2009 Пожарная опасность веществ и материалов. Материалы, вещества и средства огнезащиты. Идентификация методами термического анализа

ГОСТ Р 53308-2009 Конструкции строительные.
Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытания на огнестойкость.

ГОСТ Р 51136-2008 Стекла защитные многослойные

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения.
Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приняты термины и определения, приведенные в ГОСТ 12.1.033, ГОСТ Р 51136-2008, ГОСТ 31251-2008, а также следующие термины с соответствующими определениями:

3.1 вертикальный уплотнитель штатный: Элемент(ы) и/или материалы заполнения стыковых сопряжений (соединений) между испытуемым образцом стены и вертикальными ограждающими конструкциями печи (по 3.13), применяемые в случае, если технической документацией на испытуемую стену не предусмотрены специальные требования к этим элементам (материалам). Штатные вертикальные уплотнители должны иметь температуру плавления не менее 1000°С, не должны препятствовать свободе деформации испытуемого образца стены и обеспечивать целостность и теплоизолирующую способность стыковых сопряжений (соединений) в течение всего времени испытания.


3.2 горизонтальный выпуск образца стены: Участок образца испытуемой стены за пределами вертикальной плоскости вертикального ограждения печи.

3.3 дымоход передвижной: Перемещаемое приспособление, предназначенное для временной защиты наружной поверхности образца испытуемой стены от теплового воздействия пламени из огневой камеры печи.

3.4 заполнение проема стены светопропускающее: Элемент (часть) стены из одиночного стекла или стекол, в том числе в составе стеклопакета, с коэффициентом светопропропускания больше нуля при нормальных условиях эксплуатации.

3.5 кронштейн: Несущий элемент крепления наружной ненесущей стены к перекрытию здания (сооружения).

3.6 междуэтажный пояс наружной навесной стены: Часть стены, примыкающая к перекрытию здания и расположенная между смежными по высоте световыми проемами стены.

3. 7 моделируемое перекрытие: Элемент монтажного приспособления, имитирующий перекрытие здания, предназначенного для сопряжения на практике с испытуемой стеной, конструктивное исполнение, номенклатура применяемых материалов и высота поперечного сечения которого в плоскости сопряжения с испытуемой стеной соответствует требованиям технической документации.

3.8 моделируемый горизонтальный уплотнитель: Элемент(ы) и/или материалы заполнения стыкового соединения (сопряжения), устанавливаемые между междуэтажным поясом испытуемого образца стены и перекрытием (по 3.7 или 3.16), предусмотренные технической документацией на испытуемую стену и предназначенные для обеспечения целостности, тепло- и звукоизолирующей способности узла сопряжения стены и перекрытия здания (сооружения).

3.9 монтажный каркас установки для испытаний: Приспособление, предназначенное для крепления образца испытуемой стены на испытательной установке в соответствии с проектной документацией, состоящее из железобетонных ригелей (штатных или моделируемых) и штатных стоек, образующих плоскую раму, внутренний контур которой совпадает с внутренним контуром печи.


3.10 надоконная панель наружной ненесущей стены междуэтажного заполнения: Часть стены, непосредственно сопрягаемая с верхней частью светопропускающего заполнения проема стены и с нижней плоскостью вышерасположенного перекрытия.

Примечание - Надоконная панель может сопрягаться с ограждающей частью испытуемой стены.

3.11 непожаростойкое светопропускающее заполнение проема стены: Элемент стены по 3.5 с ненормируемой пожаростойкостью по ГОСТ 51136*.
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 51136-2008. - Примечание изготовителя базы данных.

3.12 ограждающий участок стены: Часть стены, выполняющая ограждающие и теплозащитные функции, и являющаяся вставкой между светопропускающими элементами заполнения проема стены.

3.13 печь: Часть установки для огневых испытаний образцов стен, предназначенная для создания и поддержания температурного режима испытания.


3.14 подоконная панель наружной ненесущей стены междуэтажного заполнения: Часть стены, непосредственно сопрягаемая с нижней частью конструкции светопропускающего заполнения проема стены и с верхней плоскостью нижерасположенного перекрытия.

Примечание - Подоконная панель может сопрягаться с ограждающей частью испытуемой стены.

3.15 потеря целостности непожаростойкого светопропускающего заполнения проема стены: Время сквозного разрушения светопропускающего заполнения проема стены любого размера.

3.16 ригель каркаса ненесущей стены: Горизонтальный элемент каркаса ненесущей стены, соединяющий вертикальные стойки каркаса стены, выполняющий функции сохранения его формы, крепления элементов заполнения каркаса стены и передачи нагрузок на вертикальные стойки каркаса стены.

3.17 ригель штатный монтажного каркаса установки для испытаний: Горизонтальный несущий элемент монтажного каркаса (по 3.

9), предназначенный для крепления испытуемого образца и выполняющий функцию перекрытия здания.

3.18 свес междуэтажного пояса навесной ненесущей стены: Расстояние между нижней плоскостью перекрытия и нижней отметкой междуэтажного пояса стены.

3.19 стеклопакет: Изделие полной заводской готовности, состоящее из непожаростойких стекол и элементов их сопряжения между собой.

3.20 стена наружная ненесущая: Наружная ограждающая конструкция здания, воспринимающая нагрузку от собственного веса и ветровую нагрузку, и передающая эти нагрузки на несущие конструкции здания или непосредственно или через промежуточные вспомогательные несущие элементы (например, фахверк).

3.21 стена наружная ненесущая междуэтажного заполнения: Стена, отвечающая 3.20, полностью или частично опирающаяся на перекрытие здания.

3.22 стена наружная ненесущая навесная: Стена, отвечающая 3.

20, закрепляемая на несущих элементах здания (как правило, на перекрытиях) с использованием локальных узлов крепления (кронштейнов) и расположенная на относе от торца перекрытия здания.

3.23 стена наружная ненесущая навесная модульного типа: Стена, отвечающая 3.20 и 3.22, выполненная из отдельных модулей (блоков) полной заводской готовности.

3.24 стена наружная ненесущая навесная стоечно-ригельного типа: Стена, отвечающая 3.20 и 3.22, поэлементной сборки, выполняемой непосредственно на строительной площадке.

3.25 стена наружная комбинированная: Стена, выполненная в виде двух плоскостей стенового ограждения с применением в качестве наружного ограждения навесных стен модульного типа по 3.23 или стоечно-ригельного типа по 3.24 и внутреннего ограждения в виде стен междуэтажного заполнения по 3.21.

3.26 стойка каркаса ненесущей стены: Основной вертикальный элемент каркаса стены, соединяющий ригели каркаса стены, выполняющий функции сохранения его формы, крепления элементов заполнения каркаса стены и передачи нагрузок на несущие элементы здания.

3.27 стойка штатная монтажного каркаса установки для испытаний: Вертикальный элемент монтажного каркаса (по 3.9), выполняющий функцию вертикального ограждения внутреннего объема печи при сопряжении с испытуемым образцом стены.

3.28 угол наклона стены отрицательный: Угол наклона стены, при котором любая верхняя вертикальная отметка стены относительно любой нижней вертикальной отметки стены расположена по горизонтали дальше от вертикальной плоскости.

3.29 угол наклона стены положительный: Угол наклона стены, при котором любая верхняя вертикальная отметка стены относительно любой нижней вертикальной отметки стены расположена по горизонтали ближе к вертикальной плоскости.

3.30 установка для испытаний: Установка, состоящая из печи, силового каркаса и монтажного каркаса для крепления образцов испытуемых конструкций и проведения огневых испытаний.

4 Сущность метода

4. 1 Сущность метода испытаний заключается в определении времени распространения пожара на вышерасположенный этаж здания, которое устанавливается от начала теплового воздействия на образец до наступления одного или последовательно всех нормируемых для испытуемой конструкции предельных состояний конструкции образца по огнестойкости и пожарной опасности при испытании по настоящему стандарту.

Огневые испытания образцов ненесущих стен проводятся на двухэтажной испытательной установке при тепловом воздействии снизу через проем в образце стены в пределах первого этажа. В процессе испытания последовательно реализуется сначала одностороннее огневое воздействие на образец стены - с внутренней стороны междуэтажного пояса стены, а затем - трехстороннее огневое воздействие на образец: с внутренней стороны междуэтажного пояса, со стороны торца междуэтажного пояса и с наружной стороны образца.

Предельные состояния по огнестойкости испытуемой стены устанавливаются в пределах участка образца стены расположенного выше уровня второго этажа установки с его необогреваемой стороны.

При определении пределов огнестойкости образцов испытуемых наружных ненесущих стен учитываются пожарно-технические характеристики непожаростойкого остекления (время разрушения), как, условно, на "этаже пожара" (в условиях стандартного огневого воздействия по ГОСТ 30247.0), так и в пределах образца стены над очагом пожара в уровне, условно, "второго" этажа.

Испытания образцов стен должны проводиться с учетом ранее установленного времени разрушения светопрозрачного заполнения стены при тепловом воздействии стандартного температурного режима (на "этаже пожара"), а также в случае ранее установленного предела огнестойкости кронштейнов крепления стен, располагаемых на верхней плоскости перекрытий.

В качестве метода испытаний для определения времени разрушения светопрозрачного заполнения на "этаже пожара" может использоваться метод испытаний по ГОСТ 30247.1.

В качестве метода испытаний для определения предела огнестойкости узлов крепления стен (кронштейнов), расположенных на верхней плоскости перекрытий, может применяться метод испытания по ГОСТ 30247. 1, при этом образец стены должен испытываться без проема.

В случае применения в конструкции стены узлов крепления в виде кронштейнов, устанавливаемых на торце перекрытий, предварительного определения пределов огнестойкости кронштейнов не требуется.

4.2 В методе испытания применяются две модели испытания, обусловленные различными временами разрушения светопропускающего заполнения стены. В связи с этим в настоящем стандарте приняты следующие допущения.

В случае если время разрушения светопропускающего заполнения стены на "этаже пожара" при стандартном температурном режиме (определяемом по ГОСТ 30247.0) составляет 5 минут и менее, то огневые испытания по настоящему методу проводятся в один этап без учета времени разрушения светопрозрачного заполнения стены на "этаже пожара".

При времени разрушения светопрозрачного заполнения стены более 5 минут огневые испытания по настоящему стандарту проводятся в два этапа. Первый этап испытания равен длительности периода времени до разрушения светопрозрачного заполнения на "этаже пожара". С целью исключения в этот период времени огневого воздействия на наружную плоскость испытуемого образца применяется передвижной дымоход с размером поперечного сечения, равным размеру открытого проема образца стены, который временно вплотную, без зазоров, придвинут к открытому проему испытуемого образца стены. После разжигания пожарной нагрузки в огневой камере печи установки факел пламени из огневой камеры печи по дымоходу отводится от внешней поверхности испытуемого образца. По достижении времени, равного ранее определенному времени разрушения светопрозрачного заполнения, дымоход отводится от открытого проема печи и факел пламени выбрасывается на наружную плоскость испытуемого образца. С этого момента времени начинается второй этап огневого испытания. Общая длительность испытания равна заявленному или ожидаемому пределу огнестойкости испытуемой стены. Таким образом, в пределах общего времени испытания в процессе испытания последовательно реализуется два этапа (две модели) теплового воздействия на образец. Первый этап имитирует одностороннее тепловое воздействие пожара на образец до момента разрушения светопрозрачного заполнения стены на "этаже пожара". Второй этап имитирует трехстороннее тепловое воздействие пожара на образец после разрушения светопрозрачного заполнения стены на "этаже пожара" с воздействием факела пламени на внешнюю поверхность образца.

4.3 В зависимости от реализуемых моделей огневого воздействия применяются один или два температурных режимов испытания.

При одноэтапном испытании используется температурный режим, применяемый в ГОСТ 31251.

При двухэтапном испытании используются два температурных режима испытания. На первом этапе испытания используется стандартный температурный режим по ГОСТ 30247.0. С момента начала второго этапа испытания (времени разрушения светопрозрачного заполнения на "этаже пожара") используется температурный режим по ГОСТ 31251.

4.4 Учитывая требования нормативных документов о необходимости классификации пожарной опасности наружных стен с внешней стороны, а также учитывая, что методология проведения испытаний по данному стандарту, а также применяемый в стандарте температурный режим испытания соответствует температурному режиму, принятому в ГОСТ 31251 для оценки класса пожарной опасности стен наружных с внешней стороны, в т. ч. с системами наружной теплоизоляции, в процессе огневого испытания по настоящему стандарту устанавливается и класс пожарной опасности этих конструкций по критериям оценки, принятым в ГОСТ 31251 при условии учета специфики этих испытаний. Критерии оценки класса пожарной опасности стен наружных ненесущих приведены в 10.2.

4.5. В случае проведения огневых испытаний по настоящему стандарту навесных стен или стен междуэтажного заполнения с системами наружной теплоизоляции с целью установления их класса пожарной опасности и которые отвечают требованиям 1.3 перечисление а), перечисление б), перечисление в), перечисление г) ГОСТ 31251 образцы испытуемых стен должны выполняться в соответствии с требованиями ГОСТ 31251, установка для испытаний должна быть откалибрована в соответствии с требованиями этого стандарта и класс пожарной опасности вышеуказанных стен должен устанавливаться по ГОСТ 31251.

5 Стендовое оборудование и измерительная аппаратура

5. 1 Для проведения испытаний используются:

- установка, состоящая из монтажного каркаса и печи с открытым проемом;

- передвижной дымоход для временной защиты основной плоскости образца стены от теплового воздействия;

- система измерения и регистрации температуры - по ГОСТ 30247.0;

- система измерения плотности потока теплового излучения - в соответствии с настоящим стандартом;

- топливо, сжигание которого позволяет создать требуемый режим теплового воздействия при испытании;

- фото- и видеоаппаратура;

- лист рубероида марки РПП или РЭИ по ГОСТ 10923.

5.2 Монтажный каркас, имитирующий открытые проемы двух этажей здания, должен обеспечивать возможность монтажа испытуемого образца стены (или калибровочного образца) в пределах двух этажей либо на моделируемые ригели, либо на штатные ригели, имитирующие перекрытия здания. Моделируемые или штатные ригели должны быть закреплены на колоннах силового каркаса испытательной установки. В качестве дополнительных элементов монтажного каркаса с целью образования общей с ригелями плоскости должны использоваться стойки, жестко закрепляемые к моделируемым или штатным ригелям.

Материалы и размеры поперечных сечений для моделируемых ригелей должны соответствовать технической документации на испытуемые стены и должны обеспечивать необходимую прочность и изгибную жесткость, а также возможность размещения узлов крепления образцов испытуемых стен.

В случае если технической документацией на испытуемые стены не предусмотрены требования к материалам и конструкции перекрытий, то для монтажа образцов применяются штатные ригели и штатные стойки из жаростойкого или тяжелого железобетона. Марка бетона для изготовления штатных ригелей и стоек должна быть не менее В 22,5. Размеры сечения штатных ригелей должны быть не менее 300300 мм, размеры сечения штатных стоек - не менее 300200 (глубинаширина) мм. Ригели и стойки, изготавливаемые с использованием цементного вяжущего, могут применяться только после достижения бетоном проектной прочности. Ригели, являющиеся имитацией перекрытий, должны жестко закрепляться на стойках силовой рамы установки. Колонны силового каркаса установки для испытаний должны обеспечивать возможность монтажа ригелей в трех уровнях по высоте, соответствующих проектным отметкам перекрытий. Выбор шага установки ригелей по высоте определяется испытательной лабораторией. Допускается устанавливать ригели с шагом 3,0 м по высоте, если технической документацией на испытуемые стены не предусмотрены иные требования.

Конструкция установки должна обеспечивать возможность трехстороннего теплового воздействия на образец испытуемой конструкции: изнутри печи, со стороны торцов проема для установки непожаростойкого светопропускающего заполнения стены и с внешней стороны образца испытуемой стены.

Несущие и ограждающие конструкции установки должны иметь пределы огнестойкости выше, чем у испытуемого образца.

5.3 Печь установки должна иметь открытый вертикальный проем шириной и высотой не менее (3000±50) мм, глубина огневой камеры печи - не менее (1500±50) мм.

Огневая камера печи должна выполняться из жаростойких материалов. Под печи (нижняя плоскость огневой камеры печи) должен регулироваться по высоте. Печь должна быть оборудована вентиляционной системой для регулирования и поддержания теплового режима испытаний. Вентиляционная система печи должна быть запроектирована таким образом, чтобы обеспечить необходимый воздухообмен в огневой камере печи при различной высоте пода печи.

Задняя стенка огневой камеры печи должна иметь проемы для установки вспомогательных форсунок для сжигания жидкого топлива с целью гарантированного перехода между температурными режимами испытания по 6.2. Количество форсунок, их размещение определяются их тепловой мощностью, применяемым топливом и калибровочными испытаниями. Правила применения форсунок установлены в приложении В ГОСТ 31251.

5.4 Передвижной дымоход для временной тепловой защиты основной плоскости образца стены от теплового воздействия из огневого проема печи должен изготавливаться из негорючих материалов.

Внутренние геометрические размеры дымохода должны составлять не менее (3000±50)х(800±20) мм (ширинавысота), длина - не менее 3000 мм. Верхняя полка и боковые стенки дымохода в месте сопряжения с проемом образца стены в пределах огневого проема печи должны обеспечивать их плотное примыкание с наружной плоскостью испытуемого образца стены. Торец нижней полки дымохода со стороны сопряжения с огневым проемом печи установки должен заканчиваться на расстоянии не менее 1200 мм от плоскости испытуемого образца стены.

5.5 В качестве основного топлива для создания теплового режима испытаний должна применяться древесина хвойных пород. Правила использования древесины для испытаний приведены в приложении В ГОСТ 31251. Применение другого вида топлива в рамках настоящего стандарта не допускается.

5.6 Для измерения температуры должны применяться термоэлектрические преобразователи (далее - термопары), соответствующие ГОСТ 6616-97.

Для измерения температуры в печи должны применяться термопары, соответствующие требованиям 5.4.3 ГОСТ 30247.0-94.

Для измерения температуры на контролируемых поверхностях образца должны применяться термопары, соответствующие требованиям 5.4.4 ГОСТ 30247.0.

5.7 Для измерения плотности потока теплового излучения, проникающего через светопропускающее заполнение проема второго этажа испытуемой стены, следует применять приемники неселективного поглощенного потока теплового излучения (далее - тепломеры) с точностью измерения не менее 10%.

5.8 Интервал регистрации показаний тепломеров не должен превышать 10 с, термопар - 60 с.

5.9 Для определения потери целостности междуэтажного пояса образца навесной стены или подоконной панели стены междуэтажного заполнения следует применять тампон из хлопка или натуральной ваты по 5.4.9 ГОСТ 30247.0, а также щуп диаметром (6±1) мм, который может проникать и перемещаться вдоль отверстия (трещины) на расстояние не менее 150 мм или щуп диаметром (25±1) мм, который может беспрепятственно проникать и перемещаться в сквозных отверстиях образца.

5.10 Для определения потери целостности светопропускающего заполнения проема образца следует использовать видеосъемку и визуальные наблюдения. Для подтверждения потери целостности светопропускающего заполнения следует применять инструментальные способы контроля по 5.9.

5.11 Для определения вторичного источника зажигания в рамках оценки класса пожарной опасности конструкции применяется лист рубероида марки РПП или РЭИ по ГОСТ 10923 шириной не менее 1200 мм и длиной не менее ширины образца, располагаемый на полу, вплотную к образцу испытуемой конструкции.

6 Температурные режимы и продолжительность испытаний

6.1 При использовании настоящего метода предусмотрено использование двух температурных режимов испытаний.

Выбор температурных режимов испытания зависит от реализуемых моделей теплового воздействия на образец испытуемой конструкции, которые определяются в зависимости от ранее установленного времени разрушения светопропускающего заполнения проема.

6.2 Если время разрушения светопрозрачного заполнения стены составляет 5 минут и менее, то реализуется одноэтапная модель испытания. При одноэтапном испытании используется температурный режим по ГОСТ 31251.

6.3 Если время разрушения светопрозрачного заполнения стены составляет более 5 минут, то реализуется двухэтапная модель испытания. При двухэтапном испытании используются два температурных режима испытания. На первом этапе испытания, продолжительность которого составляет фактическое время разрушения светопропускающего заполнения испытуемой стены, используется стандартный температурный режим по ГОСТ 30247.0, с момента начала второго этапа испытания используется температурный режим по ГОСТ 31251. Интервал времени перехода от стандартного температурного режима испытания по ГОСТ 30247.0 к температурному режиму по ГОСТ 31251 должен составлять не более 4 мин.

Температурный режим калибровочного испытания, одноэтапного испытания или второго этапа двухэтапного испытания должен быть в пределах, указанных в таблице 1.


Таблица 1 - Температурный режим калибровки, одноэтапного или второго этапа двухэтапного испытания

Время t, минуты

Температура Т, °С

Допускаемые отклонения, %

0t7

105t+115

±20

7<t60/45/30

850

±6

60/45/30<t

Не регламентируется

Не регламентируется

Примечание - За начало отсчета времени испытания или калибровки печи (t=0) принимают момент достижения температуры, регистрируемой термопарами T, значения 115°С.

6.4 Продолжительность испытания определяется нормативными требованиями или ожидаемым пределом огнестойкости испытуемой конструкции и должна соответствовать следующему ряду значений: 30, 45 и 60 минут. Продолжительность испытания определяет заказчик испытаний совместно с испытательной лабораторией.

При соответствующем обосновании возможно использование другой продолжительности испытаний.

6.5 При проведении огневых испытаний образцов стен с системами наружной теплоизоляции, отвечающих требованиям 4.5, температурный режим испытаний и продолжительность испытаний должны соответствовать ГОСТ 31251.

7 Образцы для испытаний

7.1 Проектирование образцов для испытаний осуществляет заказчик испытаний при обязательном участии испытательной лаборатории. Изготовление и монтаж образцов испытуемых конструкций выполняет заказчик испытаний.

7.2 Для оценки огнестойкости и класса пожарной опасности ненесущих стен допускается использовать один образец при условии, что навесная стена в дальнейшем будет применяться не только с аналогичной высотой междуэтажного пояса, но и при соблюдении аналогичного значения свеса междуэтажного пояса стены относительно нижней плоскости перекрытия. Для стен междуэтажного заполнения допускается также использовать один образец при условии, что стена в дальнейшем будет применяться с аналогичной высотой надоконной и подоконной панелей. В противном случае следует проводить два испытания образцов ненесущей стены - при наименьшем и наибольшем свесе междуэтажного пояса стены относительно нижней плоскости перекрытия. Для стен междуэтажного заполнения и комбинированных стен процедура аналогичная.

7.3 В случае, если проектной документацией на испытуемые стены наряду со светопропускающим заполнением предусмотрены ограждающие участки стены (по 3.12) с защитно-декоративной облицовкой, отличной от защитно-декоративной облицовки междуэтажного пояса (или подоконной панели) испытуемого образца стены, то по решению испытательной лаборатории могут потребоваться изготовление и испытание дополнительного образца стены с целью уточнения класса пожарной опасности для данного варианта исполнения стены.

7.4 Образец стены должен быть изготовлен в соответствие с технической документацией.

Минимальные габаритные размеры образцов должны составлять:

- толщина - в соответствии с проектной документацией на конструкцию;

- ширина - не менее 4,0 м;

- высота - не менее 7,0 м.

Образец испытуемой стены в пределах 1-го этажа установки должен иметь открытый проем шириной (3000±50) мм и высотой (800±20) мм.

В пределах второго этажа установки в световой проем образца испытуемой стены должен быть установлен блок светопропускающего заполнения проектного исполнения в соответствии с технической документацией.

Верхний откос открытого проема образца на 1-м этаже установки должен находиться от нижней плоскости перекрытия (моделируемого или штатного) на расстоянии, равном величине проектного свеса междуэтажного пояса стены относительно нижней плоскости перекрытия.

Откосы открытого проема образца должны выполняться в конструктивном варианте исполнения сопряжения со светопрозрачным заполнением.

В пределах ширины открытого проема огневой камеры печи для образцов стен стоечно-ригельного или модульного типов должны располагаться стойки; количество стоек определяется конструкцией стен и требованиями 7.5 и 7.6.

Все наружные торцы образцов испытуемых стен должны быть закрытыми.

Узлы сопряжения образцов стен с перекрытиями (штатными или моделируемыми) должны быть выполнены в соответствии с технической документацией.

При проектировании образцов навесных стен следует предусмотреть горизонтальные выпуски образцов шириной не менее 0,5 м по обе стороны от вертикальных стоек каркаса образцов, совпадающих со штатными стойками монтажного каркаса установки. Заполнение каркаса горизонтальные выпуски образцов - по проекту.*
_______________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

7.5 Образцы испытуемых стен стоечно-ригельного типа должны быть запроектированы в соответствии с технической документацией. В случае, если размеры огневого проема печи не позволяют разместить образец проектных размеров, то образец должен быть выполнен таким образом, чтобы горизонтальный шаг вертикальных стоек в пределах среднего участка образца стены соответствовал проектным размерам, а шаг вертикальных стоек каркаса боковых участков образца стены выбирался из условия совпадения их расположения с вертикальными штатными стойками монтажного каркаса установки. Вертикальная ось симметрии среднего участка образца стены стоечно-ригельного типа либо совпадать (при возможности) с вертикальной осью симметрии открытого проёма печи, либо располагаться в пределах средней трети ширины проема огневой камеры печи.*
_______________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

7.6 Образцы испытуемых стен модульного типа должны проектироваться по аналогичному принципу, но при условии, что один из вертикальных стыков сопряжения двух соседних модулей должен либо совпадать (при возможности) с вертикальной осью симметрии открытого проёма печи, либо располагаться в пределах средней трети ширины проёма огневой камеры печи.

7.7 Образцы комбинированных стен в виде двух плоскостей стенового ограждения с применением в качестве наружной плоскости ограждения навесных стен стоечно-ригельного или модульного типа и в качестве внутренней плоскости ограждения стены междуэтажного заполнения должны проектироваться по аналогичному принципу при этом образцы навесных стен стоечно-ригельного типа для наружной плоскости остекления проектируются по 7.5, модульного типа - по 7.6.

Стены междуэтажного заполнения, образующие внутреннюю плоскость образца комбинированной стены проектируются в соответствии с проектной документацией на проектном удалении (расстоянии) от наружной плоскости ограждения.

В случае отсутствия междуэтажных поясов у навесных стен наружной плоскости ограждения (стоечно-ригельного или модульного типов), для сохранения площади открытого проёма образца с целью обеспечения теплового режима испытания в течение требуемого времени испытания нижнюю часть образца стенового ограждения под огневым проёмом следует выполнить в огнестойком исполнении с пределом огнестойкости не менее требуемого времени испытания.

7.8 Образцы комбинированных стен в виде двух плоскостей стенового ограждения с применением в качестве наружной и внутренней плоскостей ограждения стен междуэтажного заполнения должны проектироваться по 7.7.

7.9 При использовании в конструкции горючих материалов (по ГОСТ 30244) в процессе изготовления образцов конструкций следует проводить отбор проб этих горючих материалов для проведения их идентификационного контроля в соответствии с ГОСТ Р 53293 или приложениями А и Б ГОСТ 31251.

Испытательная лаборатория имеет право требовать проведения отбора проб негорючих (по ГОСТ 30244) материалов для проведения их идентификационного контроля.

Отбор проб материалов представители испытательной лаборатории и заказчика проводят совместно с составлением соответствующего акта.

7.10 К образцам конструкций, поставляемым на испытания, должны быть приложены:

- комплект технической документации на испытуемую конструкцию, включая чертежи с указанием размеров основных узлов и деталей, а также узлов крепления конструкции к несущим конструкциям здания;

- техническая документация (чертежи), в соответствии с которой изготовлены образцы испытуемой конструкции;

- спецификация материалов и изделий, используемых для изготовления конструкции и ее образцов, с указанием их характеристик, в том числе пожарно-технических, со ссылкой на нормативно-техническую документацию, в соответствии с требованиями которых они установлены, или сопроводительные документы, идентифицирующие материалы и изделия на стадии их изготовления и поставки;

- инструкция по монтажу испытуемых конструкций.

7.11 При передаче заказчиком испытания представителю испытательной лаборатории образцов испытуемой конструкции для проведения испытания стороны составляют совместный акт о соответствии комплекта поставки образцов на испытания требованиям 7.10 с приложением акта отбора проб материалов для проведе

Виды стен и их предназначения

Стена является вертикальной конструкцией, предназначенной для разделения внутреннего пространства или его ограждения от внешней среды. В современном строительстве данный элемент сооружения играет важную роль в теплосбережении и звукоизоляции. При выборе материала в первую очередь учитываются именно эти параметры.

Но для начала рассмотрим типы стен по характеру восприятия нагрузок. По этому параметру стены бывают несущими и ненесущими. Несущие – подвергаются нагрузке, создаваемой весом перекрытий, собственным весом и ветром. Нагрузка поступает на фундаменты, а у ненесущих – на перекрытия этажей.

Несущую стену легко отличить визуально от ненесущей. Она образует с частью сооружения единое целое, служит опорной конструкцией для межэтажных балок и бетонных плит. Таким образом, на нее оказывается определенная нагрузка. Если в вашем воображении невозможно убрать элемент здания, т.к. вся конструкция разрушится, значит стена несущая.

Ненесущая обычно представляет собой внутреннюю перегородку помещения, используемую для визуального разделения пространства.

Виды стен по роду материала

Кирпичные

Кирпич активно применяется в городском и сельском строительстве. Самый распространенный – красный, белый. Для облицовки подходит желтый вариант. Материал может иметь разные конфигурации.

Полнотелый кирпич – уместен при возведении колонн, несущих стен, столбов. Обычно выпускается в красном цвете. Материал делают морозостойким, диапазон пористости – от 6 до 20%. От этой величины зависит прочность схватывания с кладочным раствором, а также уровень теплоизоляции и адсорбционные характеристики

По степени теплозащиты слой 64 см кладки из полнотелого кирпича сопоставим с 25-30 см деревянной брусчатой стены при идентичной температуре внешней среды. Для снижения теплопроводности часто применяется технология колодцевой кладки. Ее суть заключается в укладке двух отдельных стенок, толщина каждой из которых равна половине кирпича. Данные части соединяются между собой при помощи горизонтальных и вертикальных кирпичных мостиков. Образованные пустоты в виде колодцев заполняют керамзитом и бетоном. Но будьте готовы, что наличие такой камеры отрицательно сказывается на прочности конструкции.

Пустотелый кирпич – предназначен для обустройства наружных стен с повышенной теплозащитой. Встречается в темно-красном, коричневом, желтом и бледно-красном цвете.

Данный материал призван уменьшить толщину перекрытий. Наличие пустот в готовом материале позволяет снизить расход сырья, транспортные затраты, повысить морозоустойчивость и упростить процедуру обжига. Плюс материал способствует снижению нагрузки на фундамент.

Пустоты могут иметь разную форму и сквозное или несквозное исполнение. Повышенная теплоизоляция достигается за счет небольшого диаметра пустот и размеров щели. В результате кладочных работ раствор заполняет промежутки лишь частично.

Тип пустоты в кирпиче зависит от технологии прессования. При пластической обработке полости сквозные, полусухой – несквозные.

В качестве облицовочного материала хорошо зарекомендовал себя кирпич фигурный, глазурованный, с соломой, керамический клинкерный модульный.

Какая толщина кирпичной стены?

Толщина наружных стен исчисляется одним, полутора кирпичами и более. Показатель определяется минимальной температурой зимой в заданном регионе. Высокой прочности добиваются посредством перевязки швов. Технология бывает однорядной и многорядной. В первом случае требуется перевязка каждого отдельного ряда. Многорядный вариант проще в конструкции и легче в реализации. Он может использоваться в качестве основной системы перевязки для кладки стен.

Независимо от выбранного метода, толщина шва должна составлять 8-10 мм. Прямолинейность контролируется каждые 2-3 ряда, по мере необходимости устраняются изъяны.

Кирпичные стены укладываются с тычкового ряда, стартовой точкой служит угол с наружной части здания. Для монтажа оконных и дверных рам по краям предусмотренных для них вырезов устанавливают по 2 деревянные пробки в полкирпича. Они и сама коробка прячутся за слоем рубероида.

Монолитный и мелкоблочный бетон

Перекрытия из железобетона или бетонных блоков обладают высокой несущей способностью, но имеют плохую теплозащиту и звукоизоляцию. Для решения этой проблемы материалу придают пористую структуру. Она достигается путем добавления заполнителей – керамзита, топливных шлаков, опилок и др. Отсюда и всем известные названия: керамзитобетонные блоки, шлакобетон (шлакоблок).

Стены из облегченного бетона жаростойкие, не боятся насекомых и перепадов температур, что предрешило долгий срок службы материала. Высокая огнестойкость блоков позволяет устанавливать их рядом с каминами и печками.

Бетонные стены уместны в объектах любого назначения: жилых зданий разной этажности, дачных домиков, гаражей и др.

Каменные стены

Для устройства перекрытий подходит известняк, песчаник, ракушечник и булыжный камень. Стены получаются очень прочными, но уступают другим видам в теплосбережении. Поэтому они чаще всего встречаются в южных районах. В средней полосе камень актуален при возведении заборов, цокольных этажей и подпорных стен.

Рубленые стены

Подходят для жилищного строительства, возведения бань, загородных домов.

Материал для таких перегородок делают на основании бревен хвойных и лиственных пород, преимущественно северных регионов. Перегородки состоят из элементов одинакового диаметра, погрешность не превышает 1 см на метр длины.

При сборке конструкций применяют технологию рубки в «чашку» или «лапу». В первом случае от края чашки до торца бревна нужно оставлять 25 см, поэтому на одном бревне теряется целых полметра. Технология рубки «в лапу» менее затратная.

Толщина бревна определяется минимальной температурой в регионе в зимнее время. Если показатель термометра не опускается ниже -30 градусов, толщина составляет 22-26 см, при температуре менее -35 градусов – 24-36 см.

К неоспоримым достоинствам перегородки относятся: низкая теплопроводность, экологическая чистота, устойчивость к воздействию насекомых, эстетичный вид. Проблема низкой огнестойкости древесины решается с помощью пропитки. Единственное, что неподвластно производителям – это естественная усадка, которая может занять 1,5-2 года после сборки дома. Спустя год после строительных работ стены нуждаются в конопатке.

Похожие характеристики имеет брусчатая стена. Но конструкция служит гораздо меньше из-за склонности бруса к растрескиванию, и в эстетике значительно проигрывает.

Каркасные и панельные стены

Для сборки этих перекрытий требуется в два раза меньше древесины. Плюс готовая конструкция не подвергается усадке, но срок эксплуатации достигает 50 лет.

Стена представляет собой каркас из дерева, утепленный внутри и снаружи опилками или стекловатой, реже – мхом. Природные утеплители пропитываются антисептиком для лучшей огнестойкости, а также смешиваются с цементом и увлажняются.

Каркасная стена – оптимальное решение для дачного домика, летней кухни, беседки или другой летней площадки.

Панельные стены

Для их сборки используются идентичные материалы. Ширина каждой панели находится в диапазоне 90-120 см, а собираются они в горизонтальном положении. Первоначально делают раму, затем укладывают внутреннюю обшивку, пленку, слой утеплителя. Всё это скрывается под наружной обивкой. При заполнении стен используется пакля или войлок.

Панельная стена имеет толщине 14 см. Если в качестве утеплителя используется шлак или опилки, толщина начинается от 18 см.

Несущая стена: что это такое, как определить

Гусевский Андрей Анатольевич

Несущие стены это опорные конструкции

Несущие стены – это опоры всего строения. Ведь именно на них держится весь каркас. Поэтому нарушение данной конструкции может привести к плачевному результату. Перепланировка требует особых знаний и квалификации.

Инженеры и строители – только эти люди могут правильно и грамотно провести перепланировку помещения. Поэтому если вы задумали снести стену или же просто сделать нишу, то нужно сразу же обращаться к профессионалам.

Не важно какой объем работы вам нужно сделать, даже если вы хотите всего на всего сделать углубление в стене, очень важно придерживаться советов и мнения профессионалов.

Содержание статьи

Начало перепланировки

О том, что несущие стены нельзя сносить и ломать, знают все. Но иногда перепланировка именно этого и требует. В первую очередь следует разобраться, какие стены являются несущими и уже после этого решать, что и как делать.

Все делаем в следующем порядке:

  • Начать следует с приглашения специалистов из БТИ, которые выпишут вам соответствующее разрешение, если перепланировка возможна и безопасная. На выданном документе указаны стены, что могут быть снесены без ущерба для прочности квартиры и дома. Уже после этих процедур можно обращаться к архитекторам и строителям, чтобы начать перепланировку и дальнейшие ремонтные работы.
  • Кроме того, очень важно не забывать, что перепланировка должна быть узаконена, в противном же случае могут возникнуть проблемы с дальнейшей продажей квартиры. Однако, на то чтобы узаконить готовую перепланировку уйдет много времени и сил.
  • Если вам интересно заранее знать какие стены в вашей квартире несущие, то существует несколько несложных способов, которые позволят это установить. Каждый человек может сам определить, какие стены квартиры являются несущими, для того, чтобы заранее продумать будущую перепланировку, а после получение официальных результатов, просто-напросто подкорректировать в соответствии с требованиями безопасности.

Решив заняться ремонтом и перестройкой несущих стен, или изготовлением арок (см. Арка в квартире: перевоплощение в декоративную конструкцию) или дверей, надо определиться, на сколько реально это делать. И понять, какие стены в квартире несущие, какова их функция и что с ними можно будет сделать. Давайте и разберемся с этими вопросами по порядку.

Каковы существуют требования к несущим стенам

Стены, потолок, пол – это несущие конструкции в принципе во всех зданиях. Именно стены, а не перегородки (см. Перегородки и стены – в чем отличие).

К ним предъявляются определенные требования и если изменить конструкцию, требования должны выдерживаться, и они следующие:

Во-первых Они должны быть прочными, долговечными и устойчивыми, так как это опора всего здания. На них переходит вес и крыши и потолка.
Во-вторых Должны быть пожаро-безопасными и соответствовать всем нормам безопасности.
В-третьих Стены должны иметь хорошую звукоизоляцию. Ведь это наружные конструкции и выходят на улицу.
В-четвертых Что такое несущая стена вы теперь знаете, она находится в вертикальном положении. Но на нее есть и горизонтальное давление. Ведь плиты перекрытия воздействуют не только вертикально, но и горизонтально в том числе. Поэтому делая порез в стене это надо учесть. На фото можно посмотреть распределение нагрузки.

Вертикальное распределение нагрузки

Несущая стена что это строение, которое несет определенную нагрузку. Здесь и довольно важен параметр толщины.

Необходимо знать, что толщина кирпичных, монолитных внешних или же панельных внутренних стен имеет свои нормативные показания, то есть стандартную ширину, которая всегда остается неизменной. Этот критерий значительно упрощает процедуру определения несущих и обычных стен.

Правила определения несущей стены

Какие бывают несущие стены описано выше, теперь перейдем к вопросу определения несущих конструкций. Все можно понять по документам, или же посмотреть и определит своими руками.

Распределение давления на несущие конструкции

Итак:

  • Самый эффективный и правильный метод – это изучение конструктивного плана дома, где указаны все стены и их ширина. Но если вы не специалист в этой области, то могут возникнуть некоторые проблемы с прочтением и правильным толкованием. Поэтому доверьте этот момент специалисту, который хорошо разбирается во всех тонкостях, и будет гарантировать безопасность вашей перепланировки.
  • Второй и не менее эффективный, но не такой сложный метод – это определение несущих стен по расположению и стандартной ширине стен. Внешние стены здания – это всегда несущие и опорные стены. В доме из кирпича все стены, которые имеют ширину меньше чем 25 см являются самыми обычными стенами. Они не несут никакой стратегической нагрузки для дома.

Если речь идет о монолитных домах, то в этом случае определить, где какая стена очень трудно. Это объясняется, тем, что ширина всех стен является абсолютно одинаковой, и не имеет значение несущая стена это или нет. Поэтому следует обратиться к плану застройки.

Какие существуют методы определения несущих стен

Какие стены несущие в брежневке или сталинке, определяется одинаково. Инструкция по определению будет следующего содержания:

Определение согласно документов:

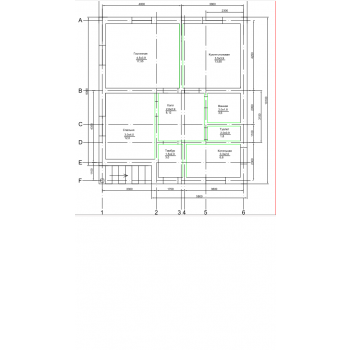

Используйте конструктивный план дома Данный документ должен находится в управлении капитального строительства, что в свою очередь располагается в Исполкоме.
Квартирный технический паспорт Этот документ должны иметь все владельцы квартир, но в техническом паспорте можно разобраться только в том случае, если вы умеете правильно разбирать строительные чертежи.

Толщина стен как основной показатель

Несущая стена, это опора, которая должна иметь и свою толщину. Она регулируется уровнем нагрузки.

Кирпичный дом

Дом из кирпича

Для кирпичного дома все стены, что шире 38 см будут считаться несущими.

Сама же толщина стен может определяться по количеству кирпичей, которые выложены в ряд.

Панельный дом

Дом панельный

Для панельного дома характерны стены толщиной до 14 см, а те, что больше будут считаться несущими.Нужно отметить, что стены в этом типе построек практически все являются несущими, следовательно, воплотить перепланировку в жизнь может быть просто нереально и не безопасно.В зависимости от типа панельной постройки толщина стен может быть и 12 см.

Но как этом случае определить является стена простой перегородкой или, же несущей стеной.

Ответ на этот вопрос может дать только квалифицированный специалист – инженер.

Монолитный дом

Монолитное строение

Что касается монолитных домов, несущая стена будет считаться таковой при 20 см и больше.
  • Для таких домов, самым лучшим методом выяснить, какие стены являются несущими, будет план этажа, что должен находится у застройщика. В связи с тем, что есть множество самых разнообразных конструкторских вариантов застройки, определение несущих стен становится намного тяжелее.
  • Яркий пример – этомонолитно-каркасные дома, которые вообще могут не иметь несущих стен либо же перегородка может иметь 20 см ширины. Этот вопрос может прояснить только правильное прочтение архитектурного плана.

Внимание: Кроме того, очень важно помнить, что замеры толщины стены должны производиться только по очищенным стенам. То есть, перед тем как померить ширину стены нужно убрать все отделочные материалы.

Расположение стен тоже укажет на несущие стены

В первую очередь несущими являются, те стены, что образовывают основной каркас здания. К такому же типу стен можно отнести те, что направлены к лестничному пролету, а также внутриквартирные стены, которые соприкасаются с квартирой соседей.

После того как вы установили расположение несущих стен, очень важно помнить и знать такие нюансы:

  • Во-первых, полностью сносить несущую стену категорически противопоказано, так как верхнее перекрытие не может быть без соответствующей поддержки.
  • Во-вторых, убирая небольшую часть стены всегда нужно ставить опоры. Такие опоры могут потом быть декорированными под колоны или фальшивые балки. Такие элементы могут быть не только функциональными, но могут стать интересной частью декора.
  • В-третьих, если вы все-таки решились полностью снести стену, то следует обязательно обеспечить безопасную и надежную опору. Расположение дополнительных опор и их размеры должны определять специалисты.

В замерах стен существует несколько нюансов, без знания, которых невозможно правильно вычислить ширину стены. А это чревато тем, что вы можете принять ненесущую стену за несущую или наоборот.

Последствия такой ошибки могут быть необратимыми. Поэтому чтобы максимально точно произвести замеры специалисты настоятельно рекомендуют очистить стены от всех отделочных материалов. То есть замеры должны производиться только по предварительно подготовленным стенам.

  • Что касается определения несущих стен по местоположению в помещении, то нужно подчеркнуть, то что они всегда локализуются перпендикулярно по отношению к перекрытиям. Проще говоря, плиты перекрытия всегда лежат на несущих стенах.
  • Как итог следует отметить, что существует множество самых разнообразных способов определить местонахождение несущих перегородок, но не каждый может правильно ими воспользоваться. Поэтому это дело лучше доверить квалифицированному специалисту, организации, которая занимается проектной деятельностью, именно они смогут провести качественное инженерное обследования вашей квартиры. Если речь идет о нетипичной планировке или нестандартной постройке, то без квалифицированных специалистов просто не обойтись.

Таким образом, нужно еще раз сделать акцент на том, что заниматься перепланировкой крайне нежелательно, так как только квалифицированный профессионал своего дела может ее сделать максимально безопасно, качественно и быстро. Самостоятельное, неквалифицированное проведение перепланировке может быть фатальным и необратимым не только для вашей квартиры, но и для дома в целом.

Что делать если соседи ломают несущую стену, тут ответ простой, надо сразу обращаться в жек. Ведь это может привести к разрушению дома. Ведь цена вопроса достаточно высока и просто смотреть не стоит. На видео в этой статье вы можете посмотреть и дополни тельную, нужную информацию.

Деятельность без нагрузки на опоры - что вам нужно знать

  1. CareNotes
  2. Деятельность без груза

Этот материал нельзя использовать в коммерческих целях, в больницах или медицинских учреждениях. Несоблюдение может повлечь судебный иск.

ЧТО НУЖНО ЗНАТЬ:

Что такое упражнения без нагрузки?

Деятельность без нагрузки (NWB) - это упражнение или движение, которое вы можете выполнять без поддержки собственного веса.Например, во время плавания ваш вес поддерживается водой. Деятельность NWB не вызовет удара или напряжения. Вы можете увеличить свою силу, гибкость, здоровье сердечно-сосудистой системы и баланс с помощью упражнений NWB. Вы также можете предотвратить напряжение или сокращение мышц после травмы. Возможно, вам нужно будет заниматься NWB только до тех пор, пока травма не заживет, или вам может потребоваться продолжить, если у вас есть хроническое заболевание. Ваш лечащий врач скажет вам, как долго продолжать заниматься NWB.

Зачем мне могут понадобиться мероприятия NWB?

  • Отдых для одной или обеих ног или колен после травмы или операции
  • Слабые или хрупкие кости, которые сломаются, если на них надеть слишком большой вес
  • Боль в суставах из-за избыточного веса или артрита делает упражнения с весовой нагрузкой болезненными
  • Пожилой возраст
  • Ограниченная подвижность ног
  • Отсутствие хряща в одном или обоих коленях
  • Осложнения диабета, такие как невропатия, повышают риск падений и затрудняют ходьбу
  • Длительная боль в пояснице

Какие примеры деятельности NWB?

  • Плавание, водная аэробика или гребля
  • Езда на велосипеде или стационарный велосипед
  • Поднятие тяжестей или использование эластичных лент в сидячем положении
  • Использование ручного велосипеда для работы только над верхней частью тела
  • Диапазон движений упражнений на гибкость суставов
  • Изометрические упражнения, несколько раз подряд напрягающие и расслабляющие мышцы
  • Некоторые позы йоги, которые не требуют поддержки вашего веса

Почему мне нужно ходить на физиотерапию?

Физиотерапевт научит вас упражнениям NWB, которые укрепят мышцы и улучшат ваше равновесие.Он покажет вам, как предотвратить травмы и снизить риск падений во время активности NWB. Например, он может показать вам, как использовать вспомогательные устройства, такие как костыли, чтобы поддерживать свой вес. Он также поможет вам спланировать занятия NWB, которые повысят частоту сердечных сокращений при выполнении сердечно-сосудистых упражнений. Взрослые должны стараться заниматься сердечно-сосудистыми упражнениями не менее 150 минут в неделю.

Что мне нужно знать о безопасности?

  • Остановитесь, если почувствуете боль. Не перемещайте суставы за пределы их нормального диапазона движений.Дайте отдых суставам во время обострения, если у вас есть такое заболевание, как артрит. Не поднимайте тяжелые веса, если вы не можете легко справиться с ними. Возможно, вам придется работать с тяжелыми весами. Поговорите со своим врачом, если вы чувствуете боль во время занятий.
  • Двигайтесь медленно и плавно. Не делайте быстрых или резких движений.
  • Используйте вспомогательные устройства, как указано. Поддерживайте свой вес на костылях, ходунках или других приспособлениях в соответствии с указаниями врача.
  • Занимайтесь различными видами деятельности. Одно и то же действие каждый день может повредить мышцу или сустав. Вы можете перетренировать одни мышцы и недостаточно тренировать другие.
  • Поговорите со своим врачом о безопасных занятиях во время беременности. Вы не сможете поднимать тяжести во время беременности. Ваш лечащий врач может помочь вам спланировать безопасные занятия NWB во время беременности.

Когда мне следует связаться с поставщиком медицинских услуг?

  • У вас появилась новая или усиливающаяся боль во время физической активности.
  • У вас есть вопросы или опасения по поводу вашего состояния или ухода.

Соглашение об уходе

У вас есть право помочь спланировать свое лечение. Узнайте о своем состоянии здоровья и о том, как его можно лечить. Обсудите варианты лечения со своими поставщиками медицинских услуг, чтобы решить, какое лечение вы хотите получать. Вы всегда имеете право отказаться от лечения. Вышеуказанная информация носит исключительно учебный характер. Он не предназначен для использования в качестве медицинского совета по поводу индивидуальных состояний или лечения. Поговорите со своим врачом, медсестрой или фармацевтом перед тем, как следовать любому лечебному режиму, чтобы узнать, безопасно ли оно для вас и эффективно.

© Copyright IBM Corporation 2020 Информация предназначена только для использования Конечным пользователем, ее нельзя продавать, распространять или иным образом использовать в коммерческих целях. Все иллюстрации и изображения, включенные в CareNotes®, являются собственностью A.D.A.M., Inc. или IBM Watson Health

, охраняемой авторским правом. Дополнительная информация

Всегда консультируйтесь со своим поставщиком медицинских услуг, чтобы убедиться, что информация, отображаемая на этой странице, применима к вашим личным обстоятельствам.

Заявление об отказе от ответственности за медицинское обслуживание

Узнайте больше о деятельности без нагрузки

IBM Watson Micromedex

Все, что вам нужно знать

купить сейчас
  • Купить
    • Купить iWALK2.0 Сейчас
    • Запасные части
      • Купить Запчасти
      • Инструкции
    • Найти дилера / дистрибьютора (США и Канада)
    • Международные дилеры
    • Федеральный GSA
  • Товар
    • Костыль iWALK Введение
      • Что такое iWALK2.0?
      • Преимущества iWALK 2.0
      • Технические характеристики
      • См. Первые пользователи
      • Клинические исследования
    • Кто может им пользоваться
      • Могу ли я использовать iWALK2.0?
      • Онлайн-тест: могу ли я использовать iWALK2.0?
      • Требования к размеру
    • Сравнить мобильные устройства
      • Лучшее мобильное устройство для вас
      • Костыли подмышек
      • Костыли предплечий
      • Коленные самокаты
    • Технические характеристики
    • Люди с ампутацией ниже колена
  • Отзывы
    • Что говорят врачи
    • Отзывы пользователей iWALK
    • Пользователи iWALK в Instagram
  • Установка и использование
    • Начало работы
    • Размеры и емкость
    • Использование с литой или загрузкой
  • Страхование
    • Страховая защита
    • Соответствие требованиям FSA и HSA
    • Служба бесплатной подачи рекламаций
    • Справка о медицинской необходимости Форма
  • Поддержка
    • Связаться со службой технической поддержки
    • FAQ
    • Гарантия и возврат
    • Запасные части
      • Купить Запчасти
      • Инструкции
    • Свяжитесь с нами
  • ресурсов
    • Руководства пользователя
    • Сравнить мобильные устройства
      • Лучшее мобильное устройство для вас
      • Костыли подмышек
      • Костыли предплечий
      • Коленные самокаты
    • Пожертвуйте использованный iWALK
    • Блог
    • Центр травм
    • Ресурсный центр костыля
  • Компания
    • История компании
    • Награды
    • Отдел новостей
    • Карьера
    • Свяжитесь с нами
  • Доктора и дилеры
    • Ресурсы для дилеров
    • Онлайн-заказ
    • Программа сертифицированных монтажников
    • Для врачей и практикующих врачей
    • Страховая информация
      • Страховая защита
      • Право на участие в программе FSA и HSA
      • Справка о медицинской необходимости Форма
    • Клинические исследования
    • Запросы от дилеров
  • Купить

    • Купить iWALK2.0 Сейчас
    • Запасные части

      • Купить запасные части
      • Инструкции
    • Найдите дилера / дистрибьютора (США и Канада)
    • Международные дилеры
    • Федеральный GSA
  • Продукт

    • Костыль iWALK Введение
      • Что такое iWALK2.0?
      • iWALK 2.0 Преимущества
      • Технические характеристики
      • См. Первых пользователей
      • Клинические исследования
    • Кто может использовать

      • Могу ли я использовать iWALK2.0?
      • Онлайн-тест: могу ли я использовать iWALK2.0?
      • Требования к размеру
    • Сравнить мобильные устройства
      • Лучшее мобильное устройство для вас
      • Костыли подмышек
      • Костыли предплечья
      • Колено самокат
    • Характеристики продукции
    • Люди с ампутированными конечностями ниже колена
  • Отзывы

    • Что говорят врачи
    • Отзывы пользователей iWALK
    • пользователей iWALK в Instagram
  • Установка и использование

    • Начало работы
    • Размеры и емкость
    • Использование с литым корпусом или чехлом
  • Страхование
    • Страховая защита
    • Соответствие требованиям FSA и HSA
    • Служба бесплатной подачи рекламаций
    • Справка о медицинской необходимости Форма
  • Опора

    • Обратиться в службу технической поддержки
    • FAQ
    • Гарантия и возврат
    • Запасные части

      • Купить запасные части
      • Инструкции
    • Свяжитесь с нами
  • Ресурсы
    • Руководства пользователя
    • Сравнить мобильные устройства

      • Лучшее мобильное устройство для вас
      • Костыли подмышек
      • Костыли предплечья
      • Коленный самокат
    • Пожертвуйте использованный iWALK
    • Блог
    • Ресурсный центр по травмам
    • Ресурсный центр костыля
  • Компания
    • История компании
    • Награды
    • Отдел новостей
    • Карьера
    • Свяжитесь с нами
  • Доктора и дилеры
    • Ресурсы дилера
    • Онлайн-заказ
    • Программа сертифицированных монтажников
    • Для врачей и практикующих врачей
    • Страховая информация
      • Страховая защита
      • Право на участие в программе FSA и HSA
      • Форма свидетельства о медицинской необходимости

Типы классификаций подшипников и принцип их работы

Конструкция подшипников: Подшипники являются эффективным средством поддержки вращающихся валов при одновременном снижении трения.

Изображение предоставлено: Photo and Vector / Shutterstock.com

Подшипники представляют собой механические узлы, которые состоят из тел качения и обычно внутренних и наружных колец, которые используются для вращающихся или линейных валов, и существует несколько различных типов подшипников, включая шариковые и роликовые подшипники, а также линейные подшипники. как навесные версии, которые могут использовать подшипники качения или скольжения. Шариковые подшипники имеют сферические тела качения и используются для работы с более низкими нагрузками, а в роликоподшипниках используются цилиндрические тела качения для более тяжелых нагрузок.Линейные подшипники используются для линейных перемещений вдоль валов и могут также иметь возможность вращения. Навесные подшипники - это узлы, в которых подшипники предварительно собраны в опоры, которые, в свою очередь, прикреплены болтами к раме, стойкам и т. Д. И используются для поддержки концов валов, конвейерных роликов и т. Д. Помимо шарика и ролика подшипники в их радиальной, линейной и установленной формах, подшипники включают подшипники для гражданского строительства, которые называются подшипниками скольжения; те, которые используются в небольших инструментах и ​​т.п., известные как подшипники для драгоценных камней; и очень специализированные подшипники, известные под общим названием подшипники качения, которые включают воздушные и магнитные разновидности.Подшипники скольжения, опорные подшипники и другие подшипники с жидкостной пленкой относятся к семейству Bushings.

Как работают подшипники? Типы подшипников и их применение

Мы подробнее рассмотрим различные типы подшипников и их применение.

Шариковые подшипники

Шариковые подшипники

- это механические узлы, состоящие из вращающихся сферических элементов, которые зажаты между кольцевыми внутренними и внешними кольцами. Они обеспечивают поддержку вращающихся валов и минимизируют трение между валами и неподвижными элементами машины.Шариковые подшипники используются в основном в оборудовании, имеющем валы, требующие поддержки для вращения с низким коэффициентом трения. Есть несколько конфигураций, в первую очередь экранированные или герметичные. Шариковые подшипники стандартизированы для обеспечения взаимозаменяемости. Шариковые подшипники также известны как подшипники качения или подшипники качения. Соображения включают

  • Первый выбор для высокоскоростных или высокоточных приложений
  • Большой выбор стандартных форм
  • Обработка радиальных и осевых нагрузок с особыми конфигурациями

См. Платформу Thomas Supplier Discover для поставщиков шариковых подшипников.

Роликовые подшипники

Роликовые подшипники

- это механические узлы, состоящие из цилиндрических или конических тел качения, обычно зажатых между внутренним и внешним кольцами. Они обеспечивают поддержку вращающихся валов и минимизируют трение между валами и неподвижными элементами машины. Роликовые подшипники используются в основном в механизмах с вращающимися валами, которые требуют более высоких нагрузок, чем шариковые подшипники. Конические роликоподшипники часто используются для восприятия более высоких осевых нагрузок в дополнение к радиальным нагрузкам.Типы роликов варьируются от цилиндрических до сферических. Роликовые подшипники стандартизированы, как и шариковые, хотя и в меньшей степени. Соображения включают

  • Грузоподъемность выше, чем у шариковых подшипников
  • Выдерживает высокие осевые нагрузки

См. Платформу Thomas Supplier Discover для поставщиков роликовых подшипников.

Установленные подшипники

Установленные подшипники

- это механические узлы, которые состоят из подшипников, размещенных внутри крепежных компонентов с болтовым или резьбовым соединением, и включают в себя опорные блоки, фланцевые узлы и т. Д.Они обеспечивают поддержку вращающихся валов и минимизируют трение между валами и неподвижными элементами машины. Установленные подшипники используются в основном в механизмах с открытым вращающимся валом. Они используются в качестве приемных устройств на концах конвейеров и в качестве фланцевых узлов вдоль промежуточных точек. Подшипники могут быть подшипниками качения или скольжения. Установленные подшипники предназначены для крепления на болтах и ​​простоты замены. Другие разновидности установленных подшипников включают подшипники на конце штока и толкатели кулачка.Соображения включают

  • Блоки в корпусе уменьшают проблемы монтажа и защиты
  • Конструкция картриджа упрощает замену
  • Валы обычно удерживаются установочными винтами
  • Разрешить регулировку поддерживаемых компонентов
  • В основном используется для приложений с низкой / средней скоростью

См. Платформу Thomas Supplier Discover для поставщиков установленных подшипников.

Подшипники линейного перемещения

Подшипники

для линейного перемещения - это механические узлы, состоящие из шариковых или роликовых элементов, закрепленных в корпусах и используемых для обеспечения линейного перемещения вдоль валов.Линейные подшипники используются в основном в оборудовании, которое требует линейного перемещения и позиционирования вдоль валов. У них также может быть

вторичных элементов вращения в зависимости от конструкции. Соображения включают

  • Меньшее трение и более высокая точность по сравнению с втулками
  • Дороже и сложнее, чем вводы

См. Платформу Thomas Supplier Discover для поставщиков линейных подшипников.

Подшипники скольжения

Подшипники скольжения - это механические узлы, предназначенные для обеспечения свободного движения в одном измерении между элементами конструкции.Подшипники скольжения используются в основном в конструкционных опорах мостов, а также коммерческих и промышленных зданий. Эти детали компенсируют тепловое движение, позволяют вращать концевую балку и изолируют компоненты конструкции от вибрации, шума и ударов. К другим типам подшипников скольжения относятся те, которые используются на опорных плитах ферм, теплообменниках и технологическом оборудовании.

См. Платформу Thomas Supplier Discover для поставщиков подшипников скольжения.

Драгоценные подшипники

Подшипники

Jewel - это механические устройства, которые используются в легких вращающихся устройствах, таких как часы, счетчики, гироскопы и т. Д.где нагрузки невелики, а поддерживаемые вращающиеся валы крошечные. Драгоценные подшипники изготавливаются из различных синтетических материалов, среди которых особенно распространены рубин и сапфир.

См. Платформу Thomas Supplier Discover для поставщиков подшипников с драгоценными камнями.

Подшипники качения

Бесфрикционные подшипники

представляют собой механическую или электромеханическую альтернативу обычным подшипникам, которые обеспечивают управляемую опору вала через воздух, магнитные поля и т. Д. Для критических и высокоточных приложений.

См. Платформу Thomas Supplier Discover для поставщиков подшипников качения.

Приложения и отрасли

Подшипники

применяются практически во всех отраслях промышленности, где используются движущиеся компоненты и оборудование. Например:

  • Шариковые и роликовые подшипники используются во всех машинах, от питающих насосов котлов до автомобильных трансмиссий.
  • Установленные подшипники особенно распространены на конвейерах, в рычажных механизмах валов, и особенно там, где длинные валы должны поддерживаться размещенными в корпусе узлами, где подшипник не защищен другим корпусом, например картером коробки передач.
  • Подшипники линейного перемещения используются исключительно в линейных приложениях, таких как столы скольжения.
  • Подшипники скольжения
  • используются в основном для несущих нагрузок в крупных проектах гражданского строительства, таких как мосты, где они допускают ограниченный диапазон перемещений, в отличие от других подшипников здесь, где движение - радиальное или линейное - является основной проблемой.
  • Подшипники
  • Jewel предназначены для очень маленьких устройств и движений и не зависят от каких-либо тел качения.
  • Подшипники качения - это любые другие конструкции специального назначения, которые включают воздушные подшипники, магнитные подшипники и т. Д.

Хотя подшипники используются почти повсеместно, в некоторых отраслях промышленности их так много или предъявляются особые требования к долговечности, чистоте и т. Д., О которых стоит упомянуть здесь. Вот некоторые из этих отраслей:

  • Аэрокосмическая промышленность
  • Сельское хозяйство
  • Автомобильная промышленность
  • Станки
  • Медицинский
  • Горное дело

Рекомендации

При выборе подшипника для конкретного применения следует учитывать несколько факторов, включая трение подшипника, температуру и смазку.Наряду с особенностями конструкции и конструкции подшипника эти три взаимодействующих фактора могут влиять на общую производительность.

Радиальные шарикоподшипники используются в основном для валов с радиальной нагрузкой и валов с небольшими осевыми нагрузками. Радиально-упорные шарикоподшипники предназначены для восприятия более высоких осевых нагрузок в одном направлении в дополнение к их радиальной нагрузке. Доступны шариковые упорные подшипники, которые специально предназначены для восприятия только осевых нагрузок. Наиболее распространенной конфигурацией радиальных шарикоподшипников является однорядная версия, которая может быть экранирована или герметизирована в зависимости от того, будет ли она использоваться в закрытом помещении - например, в трансмиссии - или в открытой среде, такой как велосипедное колесо.Уплотнения и защитные кожухи удерживают смазку в подшипнике, а грязь и мусор из него. Шариковые подшипники обычно оснащены фиксаторами, которые равномерно размещают шарики между и по периметру их внешнего и внутреннего кольца. В подшипниках с полной нагрузкой отсутствуют фиксаторы, чтобы заполнить как можно больше шариков между дорожками качения, что увеличивает грузоподъемность подшипника.

В роликоподшипниках

используются тела качения различной формы, включая прямые ролики, игольчатые ролики, конические ролики, сферические ролики и т. Д.Роликовые подшипники способны воспринимать более высокие радиальные нагрузки, чем их аналоги на шариковых подшипниках, из-за большей площади контакта между роликами и дорожками качения. Некоторые роликовые подшипники рассчитаны на высокие осевые нагрузки с использованием конических элементов и дорожек качения.

Установленные подшипники - это шариковые, роликовые или подшипники скольжения, которые поставляются в корпусах, фланцах и т. Д. И обычно устанавливаются с уплотнениями и / или щитками для защиты окружающей среды. Общие способы монтажа включают опорные блоки, фланцы, натяжные устройства и т.Они часто используются на конвейерах, где приемные устройства обеспечивают регулировку натяжения конвейерной ленты.

При выборе подшипников качения, шариковых, роликовых или навесных, конструкторы обычно принимают во внимание ряд факторов, включая нагрузки, их количество и направление, требования к точности системы вала, коэффициенты перекоса, скорости, шум и трение. В случае высоких радиальных нагрузок разработчик может предпочесть шарикоподшипник подшипнику качения и сделать то же самое там, где ожидаются высокие осевые нагрузки.Если подшипник должен иметь возможность компенсировать некоторую несоосность вала, разработчик может выбрать шарикоподшипник с нормальными нагрузками или использовать сферический роликовый подшипник, который также хорошо справляется с несоосностью. Шариковые подшипники, как правило, лучше справляются с высокими скоростями, чем роликовые подшипники, и в некоторых случаях, когда точность и низкое трение имеют первостепенное значение, например, в станках, шариковый подшипник может быть единственным способом удовлетворить требования.

Особый интерес при рассмотрении подшипников представляют их значения статической и динамической грузоподъемности.Подшипники, которые подвергаются высоким нагрузкам, когда они не вращаются, могут подвергаться явлению, известному как бринеллинг, когда шарики неоднократно вдавливают дорожки качения в одном и том же месте. Одни и те же нагрузки, прикладываемые к подшипнику во время работы, могут вызвать меньшее беспокойство, потому что любые вмятины будут распределяться вокруг дорожек подшипника, а не накапливаться каждый раз в одних и тех же местах.

Производители подшипников указывают номинальную грузоподъемность своих подшипников, которые для шарикоподшипников определяются как сверхлегкие, легкие, средние нагрузки и т. Д., Где требования к размерам отверстия или вала увеличиваются, чтобы выдерживать возрастающие нагрузки.Номинальная грузоподъемность основана на статистических показателях, согласно которым определенный процент подшипников совершит указанное количество оборотов без сбоев. Эти каталожные номера можно изменить, чтобы лучше подобрать подшипник, подходящий для реальных условий эксплуатации.

Подшипники линейного перемещения имеют размеры в соответствии с линейным ходом, общим линейным расстоянием, нагрузкой, требованиями к точности и т. Д., При этом многие параметры аналогичны параметрам радиальных подшипников. Линейные подшипники используются с шлифованными валами для обеспечения точности размеров и скольжения с низким коэффициентом трения.

Подшипники скольжения используются для компенсации расширения и сжатия стационарных конструкций, таких как мосты и здания. Часто они состоят из двух тефлоновых пластин, которые расположены между основными конструктивными элементами. Иногда вместо тефлона для одной из двух торцевых опорных поверхностей используется нержавеющая сталь. Основная проблема подшипников скольжения - это сила, которую они могут выдержать на единицу площади.

Подшипники

Jewel используются при очень легких нагрузках. Подшипники с драгоценными камнями обеспечивают очень точные твердые поверхности, которые могут поддерживать слегка нагруженные валы, которые в большинстве случаев видят прерывистые движения.

Подшипники качения - это подшипники, которые используют воздух или другие газы или магнитные поля для поддержки вращающихся цапф и называются так, чтобы отличать их от подшипников качения - еще один термин для подшипников качения, который сам по себе был придуман, чтобы отличать их от оригинальной шейки. подшипники, в которых использовалось трение, возникающее при вращении вала, для создания пленки жидкости для опоры шейки вала.

Подшипники качения представляют собой небольшую часть мира подшипников и обычно применяются только в очень редких ситуациях.

ABMA

ABMA (Американская ассоциация производителей подшипников) устанавливает стандарты для многих типов подшипников и является членом так называемой системы ABEC, которая оценивает точность подшипников.

Важные атрибуты

Тип подшипника

Для шариковых подшипников наиболее распространенным является подшипник Conrad или подшипник с заполнением без паза, конструкция которого не имеет паза для заполнения и вместо этого полагается на смещение внутреннего кольца для нагрузки на шарики и сепаратора для обеспечения их равномерного расстояния.Для роликовых подшипников тип подшипника требует выбора типа ролика, будь то цилиндрический, конический, сферический и т. Д. Установленные узлы также требуют выбора типа шарикового, роликового или сферического, а затем дополнительного выбора стиля, как определено ниже. Типы линейных подшипников варьируются от сепараторов шарикоподшипников - по сути, голых сепараторов, удерживающих шарики, которые часто используются в качестве втулок штампа, - до конструкций с рециркуляционными шариками, в которых шарики катятся линейно вдоль вала, а затем возвращаются в свои исходные точки через каналы на не валу. стороны подшипников.

Стиль

Этот атрибут применяется только к навесным узлам, для которых необходимо различать корпус подшипника, в том числе выбор опорных блоков, фланцев, натяжных устройств и т. Д.

Материал

Выбор материала для шариковых и роликовых подшипников обычно ограничивается несколькими специальными стальными сплавами, некоторыми пластиками, иногда керамикой и т. Д., В то время как для навесных агрегатов выбор материалов больше из-за дополнительных материалов, доступных для корпусов.

Уплотнение / щит

Шарикоподшипники, подверженные воздействию окружающей среды, можно заказать с уплотнениями и / или щитками, где щитки обеспечивают некоторую защиту подшипниковых элементов от попадания грязи с минимальным дополнительным трением, а уплотнения обеспечивают контактные кромки вала, исключающие попадание влаги, но увеличивающие трение подшипника. .Уплотнения и экраны могут быть добавлены с обеих сторон, с обеих сторон, по отдельности или в комбинации. На изображении справа показан радиальный подшипник в поперечном сечении с щитками с обеих сторон.

Гонка

Кольца шариковых подшипников обычно бывают двух видов: радиально-упорные и радиальные. Радиально-упорные подшипники (изображение справа) нагружают шарики под углом к ​​перпендикулярным радиальным плоскостям, тогда как радиальные контактные подшипники (изображение выше) нагружают шарики через перпендикулярные плоскости. Радиально-упорные подшипники обычно предпочтительны, когда учитывается осевая нагрузка.Подшипники с глубокими канавками обычно связаны с радиально-упорными подшипниками. Чашечные и конические подшипники распространены на велосипедных колесах, где подшипники свободно размещены между конусами, а конусы отрегулированы для люфта.

Расположение

Установленные опорные блоки классифицируются как расширяемые и нерасширяемые, и в ситуациях, когда для опоры вала установлено больше двух подшипников опорных блоков, один обычно определяется как нерасширяемый, а другой как расширяемый, что позволяет подшипнику приспособиться к небольшому росту вала.Некоторые блоки настроены на использование любого из этих вариантов.

Максимальные статические и динамические нагрузки

Нагрузка на подшипник основывается на статических и динамических значениях, выбор которых зависит от рабочих условий, в которых будет работать подшипник.

Категории связанных продуктов

  • Валы (валы) - это механические компоненты, обычно металлические, которые обычно вращаются в осевом направлении для передачи движения.
  • Гидравлические / пневматические / радиальные уплотнения вала - это механические устройства, используемые для уплотнения компонентов возвратно-поступательных и вращающихся валов, в которых жидкость используется как движущая сила или где масло / консистентная смазка используются в качестве смазочных материалов.
  • Консистентные смазки - это полутвердые смеси смазочных материалов и загустителей, которые обычно изготавливаются из минералов и мыла для получения более высокой вязкости, чем масло, и используются для предотвращения износа контактных поверхностей.
  • Смазочное масло представляет собой скользкую вязкую жидкость, состоящую из любого из множества минеральных, растительных, животных или синтетических веществ. Часто для смазки используется смесь газообразных, жидких и твердых углеводородов. Он также доступен в синтетической и съедобной формах.
  • Подшипники скольжения (втулки) - это механические элементы, используемые для уменьшения трения между вращающимися валами и неподвижными опорными элементами. Как правило, втулка состоит из мягкого металла или пластика и масляной пленки, которая поддерживает вращающийся вал на закаленной шейке вала.
  • Изоляторы подшипников - это механические устройства, предназначенные для герметизации и защиты подшипников от проникновения жидких и переносимых по воздуху загрязняющих веществ.
  • Смазочные устройства для цепей и подшипников - это механические устройства, используемые для подачи масел, консистентной смазки или других смазочных материалов к движущимся или контактирующим частям или соединениям с целью снижения трения.
  • Индукционные нагреватели - это устройства, использующие электромагнитную энергию для нагрева электропроводящих материалов. Для установки подшипников иногда используются нагреватели.

Подшипниковые ресурсы

Торговые ассоциации

Подшипники прочие изделия

Прочие "виды" изделий

Больше от Machinery, Tools & Supplies

Строительный кодекс без несущих стен

Коды купоновБесплатная доставка Amazon
  • Amazon Hunter
Праздничные предложения
  • Купоны Черной пятницы
  • Купоны ко Дню подарков
  • Купоны Cyber ​​Monday
  • Купонов на День Благодарения
Популярные категории
  • Автомобильная промышленность
  • Одежда
  • Принадлежности
  • Красота и личная гигиена
  • Путешествие
  • Здоровье
  • Спортивные товары
  • Электроника
  • Образование и обучение
  • Домашние животные
  • Коды купонов
  • Бесплатная доставка
  • Amazon

    Amazon

    • Amazon Hunter
  • Праздничные предложения

    Предложения праздников

    • Купоны Черной пятницы
    • Купоны ко Дню подарков
    • Купоны Cyber ​​Monday
    • Купонов на День Благодарения
  • Популярные категории

    Популярные категории

    • Автомобильная промышленность
    • Одежда
    • Принадлежности
    • Красота и личная гигиена
    • Путешествие
    • Здоровье
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
