Монтаж сэндвич-панелей: способы, нюансы, советы

На чтение 5 мин. Просмотров 1.5k.

Важным этапом при проведении строительных работа можно назвать этап крепления сэндвич-панелей. Для того чтобы этот материал раскрыл все свои эксплуатационные качества он должен крепиться исключительно согласно рекомендациям производителя. Технологический процесс имеет достаточно много особенностей, о которых поговорим далее подробнее.

Подготовительные работы

При проведении работы по креплению сэндвич-панелей важно уделять внимание прочности и качеству используемых крепежных элементов и инструментов.

Конечно, рекомендуется доверить монтажные работы профессионалам в рассматриваемом вопросе, но можно попробовать справиться своими руками.

Для самостоятельно выполнения монтажа понадобятся следующие инструменты:

1. Уровень: можно водяной, но сегодня уже профессионалы используют лазерную установку.
2. Дрель для создания нужных отверстий.
3. Отвес в случае, если не используется лазерная установка.
4. Пила для изменения размеров сэндвич-панелей. При этом отметим, что рекомендуется использовать пилу с полотном мелкозубчатого типа, так как большой зуб может начать коробить материал.
5. Шуруповетр.
6. Специальные захваты и прижимные устройства для панелей.
7. Подъемно-фиксирующий механизм в случае, если работа проводится на высоте.

Кроме самих сэндвич-панелей могут понадобится следующие расходные материалы:

1. U-образный профиль, который можно еще заменить металлическим уголком.
2. Минеральная вата для повышения степени утепления помещения.
3. Саморезы, предназначенные для металла и дерева.
4. Анкеры с прокладкой.
5. Герметик, изготавливаемый на силикатной основе.
6. Уплотнительная лента самоклеящегося типа.

Что касается непосредственно работа на подготовительно этапе, то здесь все достаточно просто:

1. Поверхность стен или крыши очищается от мусора.
2. Если есть серьезные дефекты конструкции, то следует сначала их устранить, а только потом проводить отделку панелями.
3. Если на поверхности есть коммуникационные элементы, то проверяется их состояние, устраняются неполадки при их наличии, предусматривается возможность доступа после обшивки или вовсе переносятся.

Технология монтажа

После выполнения подготовительной работы можно переходить непосредственно к отделочным работам.

Горизонтальное крепление

К особенностям технологии монтажа горизонтальных панелей можно отнести следующие моменты:

1. В первую очередь подготавливают основание для размещения самой нижней панели.
2. К цоколю или фундаменты прикрепляется горизонтальная направляющая, которая может быть представлена как обычным металлическим уголком, так и U-образным профилем. Толщина проката не должна быть 1 мм.
3. Если основание представлено бетоном, то крепление профиля происходит при помощи анкеров с размещением через 50—600 мм, в случае дерева использую саморезы.
4. Перед тем как разместить направляющие в их создаются отверстия под крепления.
5. Много внимания уделяется первой направляющей, так как она должна быть расположена строго в горизонтальном положении. Если будет даже незначительный перекос, он отразиться на всем создаваемом покрытии.
6. Расположение первой направляющей может не соответствовать уровню цокольного этажа или фундамента, к чему нужно быть готовым. Проблемы возникают по причине допущения ошибки на момент создания основания.
7. Если нужно, между первой планкой и основанием прокладывается слой герметики. Затем проводится изоляция при помощи полоски минеральной ваты.
8. Предварительно выполняется засверловка стеновых панелей в местах, где они будут крепиться.
9. По всей высоте каркаса проводится нанесение самоклеящейся уплотнительной полосы.
10. После создания каркаса проводится придавливание панелей при помощи специальных захватов. При этом должно оказываться усилие, которое позволит утрамбовать изоляцию.
11. При применении специальных струбцин проводится прижим панель во время их крепления. Важно уделить внимание тому, что прилагаемая сила не должна стать причиной повреждения панелей.

После установки первого ряда задача упрощается, но все же во время установки панелей следует использовать уровень, так как в некоторых случаях есть вероятность возникновения перекоса даже в средних рядах.

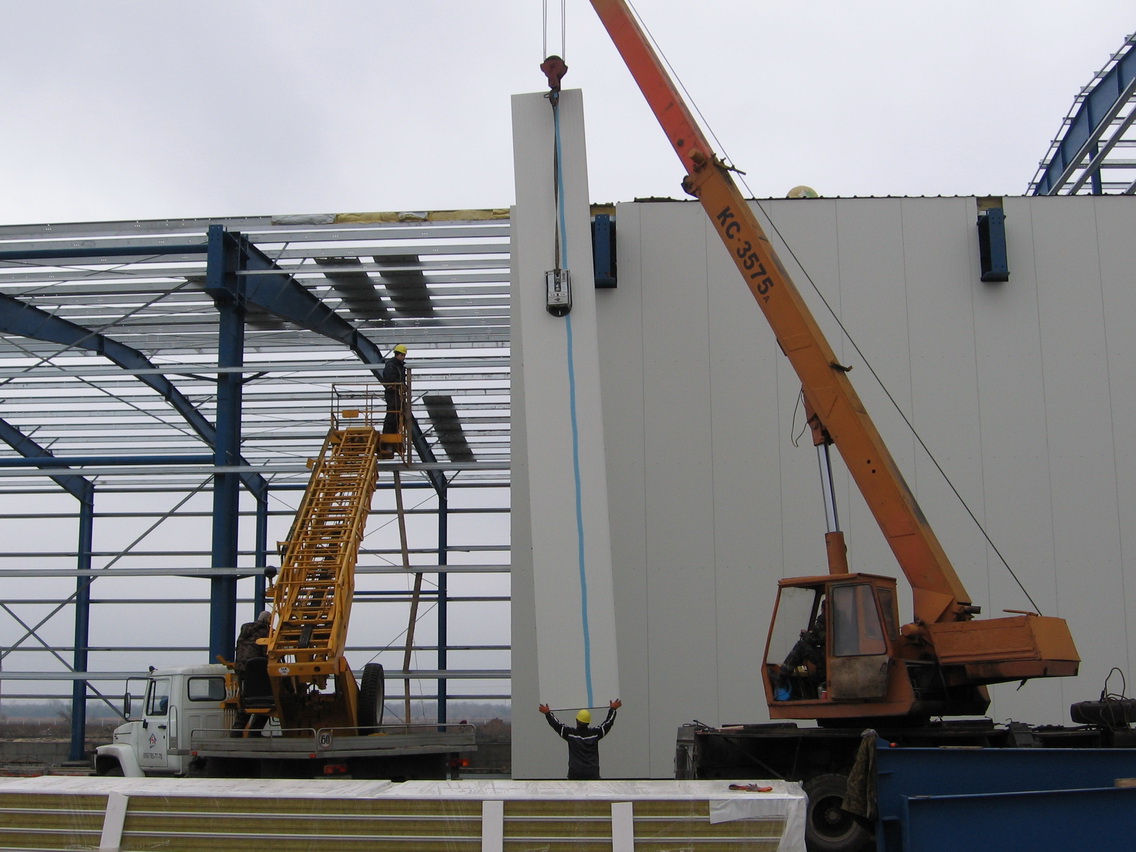

Вертикальное крепление

В некоторых случаях нужно проводить вертикальное крепление сэндвич-панелей. В данном случае рекомендациями по проведению работы можно назвать следующие моменты:

1. Работа проводится точно также, начинать при этом ее можно с любого удобного участка у фундамента.
2. Достаточно важным моментом является то, что при стыковке следует обеспечивать достаточное усилие для срабатывания замка. Поэтому, как и в предыдущем случае, без специальных зажимов просто не обойтись.
3. Технология монтажа запрещает выполнятьработу при использовании иного рода прижимного устройства.
4. Именно при вертикальном расположении панелей следует использовать отвес в качестве направляющей. Создать его просто при наличии капроновой нитки и грузика.

Вертикальное расположение сэндвич-панелей встречается куда реже, но это не связано со сложностью технологии крепления.

Установка кровельной панели

По установленным техническим нормам уклон кровли должен быть не менее 7-ми градусов, при достижении показателя 15 градусов устанавливаются специальные упоры.

К основным рекомендациям по установке кровельных панелей отнесем нижеприведенные моменты:

1. Первый этап предусматривает установку первой модели, от качество установки которой будет зависеть качество всей работы. Если кровля имеет скат более 12 метров, то установку изделия выполняется от свеса к коньку. Первая панель закрепляется при помощи самореза, после чего еще раз проверяется правильность ее положения.
2. Много пробоем может создать поперечная стыковка изделия. Последующие панели подрезаются по нижней части торфа, проводится удаление лишнего уплотнителя. После расстроповки проводится их крепление.
3. Продольный замочный стык можно охарактеризовать тем, что при его создании обязательно наносится герметик на силиконовой основе – это позволяет повысить степень изоляции покрытия.

Работа усложняется тем, что проводится на высоте и при наличии склона. Поэтому следует помнить о технике безопасности.

Нюансы монтажа и советы от строителей

Нюансы монтажа заключаются в том, что нужно правильно проводить соединение сэндвич-панелей с учетом замка. Поэтому чтобы на момент выполнения работы не возникли проблемы, следует сначала разобраться с особенностями замка, и только после этого начинать монтаж.

Строители советуют использовать исключительно специальные прижимные конструкции, которые позволяют контролировать степень нажима. В противном случае может быть повреждена структура или поверхность сэндвич-панелей.

В заключение отметим, что рассматриваемый материал в последнее время пользуется большой популярностью. Именно поэтому появилось большое количество предложений по проведению монтажных работ от различных компаний.

Если нет уверенности в том, что работа может быть выполнена своими руками качественно, рекомендуется доверить ее специалистам.

Сэндвич панели-правильная и простая технология монтажа

 В настоящее время при возведении объектов самого различного хозяйственного предназначения широкой популярностью пользуются материалы, называемые сэндвич-панелями. Что представляет собой традиционная сэндвич-панель? Сэндвич-панель – это своеобразная плита, имеющий трехслойную структуру. Как правило, два внешних слоя этой плиты являются жесткими материалами, а прослойка между ними представляет собой утеплитель.

Сэндвич-панели характеризуются превосходными свойствами звуко- и теплоизоляции, они обладают высокой устойчивостью к возгоранию, создают надежный барьер для проникновения влаги, обладают высокими антикоррозийными характеристиками, просты в монтаже и не требуют в ходе последующей эксплуатации дорогостоящего ухода. Строения на основе сэндвич панелей возводятся в кратчайшие сроки. Все эти характеристики обеспечивают материалу всеобщую востребованность.

Технология монтажа конструкций на основе сэндвич-панелей проста и максимально доступна. Она не требует применения каких-либо особенных строительных навыков и использования сложных строительных приспособлений или специализированного инструмента. Однако, для того чтобы здание на основе этого материала служило своим хозяевам верой и правдой в течение достаточно продолжительного времени, исчисляемого десятками лет, необходимо неукоснительно выполнять все тонкости технологии монтажа сэндвич-панелей.



Что необходимо выполнить до начала монтажа?

Перед тем как приступить к выполнению монтажных работ, необходимо самым внимательным образом изучить проектную и монтажную документацию. Как правило, подобная документация содержит исчерпывающую информацию о функциональном предназначении панелей (кровельные, стеновые и т.п.), а также способах их монтажа. Кроме этих данных, техническая документация содержит сведения о технических характеристиках материала. Здесь указан тип панелей, размеры панелей, разновидность профиля, варианты крепления к опорным конструкциям, а также сертификаты качества и соответствия тем или иным стандартам.

В технической документации указан рекомендуемый тип и количество соединительных элементов в узлах крепления и местах примыкания. Также должны быть приведены спецификации архитектурных, фасонных и отделочных элементов. Подобная информация представлена в виде чертежей. Кроме прочего, техническая документация должна содержать информацию о количестве необходимых материалов для обустройства надежной гидро- и теплоизоляции.

И, конечно же, техническая документация должна содержать в себе схемы монтажа отдельных сэндвич-панелей, рекомендации по их установке, а также меры безопасности, которые необходимо организовать и выполнять в ходе выполнения монтажных работ.

Ключевые моменты при выполнении монтажных работ

Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:

— Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.

— Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.

— Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.

— Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.

— В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!

— Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.

— С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.

— Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи.

Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.

— Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.

— Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.

Особенности подъема панелей на высоту

Для подъема панелей на высоту следует использовать вакуумные подъемники. В том случае, если подъем транспортного пакета будет осуществляться с применением грузоподъемного крана, необходимо использовать исключительно мягкие стропы в совокупности с деревянными брусками-распорками, имеющими длину не менее 1,2 метра. Подобные распорки выполняют функцию защиты замковых элементов панелей от вероятного повреждения при соприкосновении со стропами.

Используемые бруски необходимо располагать равномерно под и над транспортируемым пакетом. Ни в коем случае не следует допускать возможности захвата стропами тела самого пакета. Чтобы исключить деформацию замковых элементов, не разрешается стыковать под углом отдельные панели, а также поднимать их непосредственно с паллеты. Отдельные панели необходимо стыковать между собой только в вертикальном положении. Монтажные работы необходимо выполнять с максимальной осторожностью, не допуская повреждений покрытия. Не забывайте, что в случае повреждения покрытия значительно ухудшаются антикоррозийные характеристики материала, а также снижается продолжительность его срока службы.

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.



Варианты крепления панелей

Так как опорные конструкции могут быть изготовлены на основе самых разнообразных материалов, крепления панелей необходимо выбирать исходя из особенностей конструкции, ее толщины и типа. Наиболее распространено крепление посредством саморезов. Для выбора длины саморезов учитывают толщину каркаса, толщину тела панели, величину бура самореза, после чего к полученной сумме добавляют дополнительно 5 мм, компенсирующих толщину используемой шайбы. Для того чтобы не повредить поверхность панели, используют исключительно резиновые шайбы под саморезы. Использование резиновых шайб исключает вероятность повреждения покрытия панели головкой металлического самореза в ходе вкручивания, а также обеспечивает высокую герметичность в местах соединений. Доборные элементы закрепляют посредством специально предназначенных для этой цели заклепок или же саморезами небольшой длины.

В случае использования для закрутки саморезов шуруповерта, необходимо отрегулировать величину момента затяжки. Это исключит вероятность деформирования и последующего выхода из строя резиновой шайбы. Вкручиваемый саморез должен проникать в тело панели только под углом 90°, он не должен деформировать шайбу или прижимать ее к телу панели слишком сильно.

Для того чтобы осуществить правильный расчет количества саморезов, необходимо принимать во внимание особенности расположения панели, тип объекта и ветровую нагрузку на его поверхности.

Как правило, панели, имеющие длину свыше 6 метров, крепят посредством 8 шурупов. Для крепления панели длиной 6 метров потребуется 6 шурупов. Панель длиной 4 метра крепят 4-я шурупами.

Требования к несущей конструкции

Длину пролетов, расположенных между соседними местами крепления сэндвич-панелей, необходимо рассчитывать с учетом собственной толщины панелей. К примеру, если ветровая нагрузка составляет 45 кг/м, для панелей, имеющих толщину 150 мм, величина длины пролет не должна превышать 7 метров. Таким образом, для панелей с толщиной 120 мм – 6, 25м, 100 мм – 6 м, 80 мм – 5 м, 50 мм – 4 м.

Самым лучшим вариантом считается система крепления в один пролет. Однако, это возможно только в тех случаях, когда позволяет длина самого пролета. Конструкции подобного рода характеризуются высокой степенью надежности. В том случае, когда ветровая нагрузка превышает указанные выше величины, следует устанавливать дополнительные крепежные элементы.

Порядок выполнения монтажных работ

Последовательность выполнения монтажных работ полностью зависит от вида конструкции, является она вертикальной или горизонтальной. В случае вертикальной конструкции, монтаж начинают со стороны угла, от той панели, которая будет первой со стороны стыка. Если конструкция горизонтальная, монтаж необходимо начинать с цокольного ряда, после его завершения нужно переходить к следующему ряду. Комбинировать последовательность, регламентируемую этими методами, комбинировать нельзя, так как можно столкнуться с ситуацией, при которой возникнет отклонение в размерах. Монтаж вертикального или горизонтального ряда заканчивается, при необходимости, доборной панелью. Размеры этой панели подгоняют по месту в ходе разрезания.

Чтобы исключить прямой контакт панели с конструктивными элементами опор, применяют уплотнитель. В качестве уплотнителя используют минеральную вату, монтажную пену, силиконовый герметик или полимерную ленту. Технологический шов при длине панелей менее 4 метров должен иметь длину 1,5 см, для панелей большего размера величина этого показателя должна быть менее 1 см.

При выполнении вертикального монтажа замковые части конструкции необходимо стыковать более плотно.

Панели должны иметь непосредственный контакт с поверхностью утеплителя. С этой целью их прижимают к поверхности утеплителя, используя умеренную силу зажима, дабы избежать их повреждений. Горизонтальный монтаж более прост в исполнении, при его реализации замковые части без проблем стыкуются друг с другом в результате собственного веса. Для герметизации соединений применяют силиконовый герметик, обеспечивая условия отсутствия вероятности вступления герметика с покрытием панели в химическую реакцию.

Для защиты примыканий от воздействий внешнего характера используют доборные элементы в качестве деталей, укрывающих щели. Эти фасонные детали крепят в необходимых местах, обрабатывая их внутреннюю поверхность герметиком. С целью надежного закрепления доборных элементов применяют саморезы и заклепки, устанавливаемые с шагом 300 мм. Заводскую пленку с поверхности доборных элементов снимают до начала выполнения монтажных работ.

Постройка каркасного дома своими руками, этапы Строительство быстровозводимых домов из металлических сэндвич панелей Мокрый фасад-технология монтажа

Подготовка и монтаж сэндвич панелей, технология и основные правила сборки

Существуют несколько способов монтажа сэндвич панелей, каждый из которых имеет свои характерные особенности.

Сэндвич панели используются для скоростного строительства промышленных объектов. С их помощью, возможно, осуществлять также строительство и жилых зданий. Основным преимуществом этого материала является, то, что при монтаже осуществляется одновременно утепление и наружная отделка облицовочной стороны строения. Благодаря этому строительство быстровозводимых конструкций из сэндвич-панелей (например, больших административных зданий) можно сократить до одного сезона 4-6 месяцев. На какие основные категории можно разделить все сэндвич панели? Как осуществляется их монтаж?

Кровельные сэндвич-панели. Горизонтальный монтаж

Этот метод монтажа удобен в том случае, если возможно уложить материал от одного края кровли до другого в одну полосу. Технология монтажа кровельных сэндвич-панелей включает в себя обязательное соблюдение следующих рекомендаций относительно установки:

• Работы начинаются с нижней части кровли
• Для идеальной стыковки панелей необходимо использование контрольных меток
• Монтаж осуществляется с помощью специальных саморезов с уплотнительной резинкой
• Уплотнить стыки можно с помощью монтажной пены или уплотнительной резинки
• По всей длине стыка максимально удаляется минеральный уплотнитель, для лучшего примыкания следующей плиты
• Подъем панелей осуществляется с помощью грузоподъемной техники, последующая установка выполняется с помощью захвата для сэндвич-панелей

Горизонтальный монтаж кровельных сэндвич-панелей

Важно! Для кровли с небольшой площадью используется исключительно вертикальный способ монтажа, он проводится легче, хотя и требует большего времени для проведения работ.

Технология монтажа стеновых сэндвич-панелей

Существует несколько правил, которые касаются и установки стеновых панелей. Обязательным являются следующие рекомендации:

• Монтаж осуществляется, начиная от угла здания
• Первая панель крепится с цокольной части здания
• Монтаж осуществляется ярусами, между которыми обязательно делают компенсационный шов
• Нижний ряд крепится на специальные цокольные нащельники
• В ряде случаев допускается использование минерального утеплителя для герметизации прилегания первого ряда сэндвич панелей

Внимание! Обязательным является герметизация стыков с помощью специального силикона. Иногда его не используют для увеличения скорости монтажных работ или по причине экономии. Результатом является потеря теплоизоляционных свойств и герметизации панелей.

Стеновые панели также крепятся методом вертикального и горизонтального монтажа. Рекомендации к проведению работ практически идентичны тем, которые существуют для кровельного материала.

Как выполнить вертикальный монтаж кровельных сэндвич-панелей

Вертикальный монтаж панелей облегчает задачу монтажной бригады. Набор плит осуществляется таким образом, чтобы каждый предыдущий стык приходился на середину следующей плиты, в так называемом шахматном порядке. Основным требованием для сборки является контроль над строгим соблюдением совпадения соединения «шип – паз» между собой.

Сэндвич-панели постепенно набирают свою популярность в строительстве домов. Это не удивительно. Ведь технические характеристики сэндвич-панели весьма привлекательны. Например, панели имеют отличную теплоизоляцию.

Размеры материала отличаются в зависимости от сферы применения. Советуем прочитать о размерах сэндвич-панели в этой статье. Обычно панели имеют стандартные размеры, но при необходимости их делают по индивидуальным требованиям заказчика.

Рекомендации относительно правильной установки кровельных сэндвич-панелей

Опытные строительные бригады попросили поделиться основными рекомендациями, которые облегчают проведение монтажных работ и существенно улучшают их результат.

• Категорически запрещается использовать для подгонки панелей болгарки или другой абразивный инструмент. Допускается использование дисковой пилы при условии, что на нее будет установлен круг с мелкими зубьями
• При резке под плиту стоит подложить мягкий материал по типу войлока. Это существенно сохранит поверхность от повреждений во время подгонки плиты
• Начинать крепление панели необходимо с фиксации соединителей к прогону и под коньком. После выставления опорного прогона все остальные панели достаточно соединить двумя тремя саморезами
• Обязательным является ношение обуви с мягкой подошвой
• Использовать силиконовый герметик с кислой реакцией запрещается

Основные ошибки, связанные с монтажом кровельных или стеновых панелей совершаются по следующим причинам:

• Недостаточная квалификация строительной бригады
• Использование неоригинального отделочного материала или комплектующих

Профессиональная бригада используют специализированное оборудование, и не приступает к монтажным работам без предварительной проверки используемого материала.

Вся технология монтажа, сложности и самые распространенные ошибки можно увидеть, посмотрев видео, представленное на нашем сайте. Там есть подробная инструкция проведения установки и фиксации сэндвич панелей. Не приступайте к работе, не посмотрев видео до конца.

Видео о технологии монтажа сэндвич-панелей

Инструкция по монтажу кровельных сэндвич-панелей. Что следует учесть во время установки материала. Рекомендации специалистов.

Руководство по монтажу стеновых сэндвич-панелей. Очередность монтажа, как крепить сэндвич-панели, полезные советы и другое.

технология, крепление и конструкция стеновых, установка перегородки вертикально, как крепятся и монтируются

Современное строительство предполагает использование новых технологий, к которым с легкостью можно отнести сэндвич-панели – стройматериалы для возведения конструкций. Особенностью использования этого строительного материала является высокая скорость монтажа – ограждения «собираются», как конструктор.

Оговоримся сразу: сэндвич-панели предназначены не для возведения несущих ограждающих конструкций, с их помощью можно провести различные виды внутренней и наружной отделки, облицовки, а также использовать в качестве внутренних перегородок.

Основные преимущества сэндвич-панелей

• Легкость монтажа, скорость сборки, малый вес и, соответственно, не очень высокая нагрузка на фундамент дома.
• Хорошая теплоизоляция (некоторые виды панелей производятся уже с утеплителем из базальта).
• Меньшая толщина облицовки и перегородок, и, как следствие, оставление большего пространства в помещении.
• Хорошая устойчивость к температурным перепадам, что позволяет использовать материал для наружных отделок.
• Отличный внешний вид, не требующий дополнительного декорирования.
• Возможность применения материала для любой климатической местности.

Информацию  о том, как возводится обрешетка под профнастил, можете найти по этой ссылке.

Как видно из вышеперечисленного, сэндвич-материал можно применять как для внутренней облицовки и в качестве дополнительного утеплителя стен, так и для наружных фасадных работ.

Недостатки устройства

• Не очень устойчивое к механическим повреждениям полимерное покрытие (на поверхности остаются царапины, портящие внешний вид).
• Сэндвич-панели размером менее 7 м не несут дополнительной нагрузки.

Из этих недостатков следует, что материал, не способный нести серьезной нагрузки, может попросту обвалиться, поэтому крепление панелей требуется жесткое и прочное.

Не исключено, что вам может понадобиться выбрать облицовочную плитку для фасада.

Важно: если при монтаже отклоняться от заданной технологии работ, то панели могут промерзнуть. Поэтому перед монтажом материала необходимо ознакомиться со всей проектно-конструкторской документацией.

В проектно-конструкторской документации должно быть указано следующее:

1. Тип и размеры панелей.
2. Вид профиля.
3. Крепежные узлы, тип соединительных деталей, указание месторасположения крепежных элементов и их количество.
4. Тип и объем утеплительного и гидроизоляционного материала.

Обработка панелей для стен

Поскольку полимерное покрытие сэндвич-панелей является довольно хрупким и неустойчивым к механическим повреждениям, то производители покрывают изделия специальной защитной пленкой – она предохраняет поверхности от царапин при транспортировке панелей. Перед тем, как монтировать, часть пленки снимают – с внутренней стороны, после монтажа – с наружной стороны.

Технология монтажа вентилируемых фасадов подробно описана в данной статье.

Производятся сэндвич-панели стандартных размеров, однако во время монтажа может понадобиться и их нарезание на более мелкие элементы требуемой длины. Резку панелей следует производить специальной пилой с зубьями, имеющими мелкий шаг.

При резке образуются силы трения пилы и материала, которые способствуют повышению температуры в месте разрезания. Повышение температуры может повлечь за собой плавление разрезаемых краев и возможную деформацию материала. Вследствие этого резку желательно проводить на стойках с мягким покрытием (например, на поверхности, покрытой войлоком).

Как крепить к конструкциям из железобетона, металла, бетона, древесины

Материалы и инструменты, которые понадобятся для монтажа:

• электродрель и шуруповерт;
• пила с мелкими зубьями;
• строительный уровень, подъемные механизмы, захваты для панелей;
• крепежные изделия – саморезы (шурупы, анкерные болты), уплотнительные прокладки по металлу или дереву, прижимное устройство;
• профили для направляющих;
• сэндвич-панели;
• уплотнительная лента самоклеящаяся, герметик силиконовый;
• утеплитель и гидроизоляционная пленка.

Всю информацию про стандартные размеры входных дверей, расскажет данная информация.

Какие крепления применять

В зависимости от материала конструкции, на которую крепятся сэндвич-панели, используют различные крепежные изделия:

• для металла – саморезы с оцинкованным покрытием;
• для бетона – анкерные болты;
• для дерева – шурупы (но можно и саморезы).

Шаг крепежных изделий разнообразен и в зависимости от длины панели может составлять:

• при длине панели до 2,5 м – 900 мм;
• при длине панели до 3 м – 550 мм;
• при длине панели до 4,5 м – 360 мм;
• при длине панели до 6 м – 275 мм.

В данном случае утеплителем является минеральная вата с толщиной слоя – 100-120 мм.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Кроме вышеперечисленного, в проект должны входить расчеты на прочность панелей с учетом климатических особенностей местности, а именно погодных условий (количество атмосферных осадков, ветровая нагрузка, перепад температур и влажности).

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

• Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
• Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
• Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

• Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
• После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Важно: крепежные изделия следует располагать строго перпендикулярно поверхности крепления! Даже малейшее «съезжание» крепежа с уклоном в сторону может повлечь за собой обрушение конструкции крепления. Крепежи должны плотно прижимать уплотнительную прокладку к поверхности крепления.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.

Установка опорных конструкций

Не менее важным моментом является определение ширины опорных элементов – системы креплений для придания большей прочности и жесткости всей конструкции облицовки. Для этого следует учесть такие параметры, как вес самой панели, ветровую нагрузку, расчетное количество пролетов и материал, из которого сделана стена.

Так, ширина внутренних/промежуточных опор для железобетонной или стальной поверхности должен составлять не менее 60 мм, для кирпича – не менее 100 мм, для дерева – не менее 60 мм. А размер крайних опор – 40 мм, 100 мм и 60 мм соответственно. В качестве опор используются швеллера.

Про виды облицовочных материалов для фасадов домов, узнаете здесь.

Установку фасонных элементов (декоративное оформление стыковых углов, наличники, водосточные конструкции и проч.) следует производить только после окончания монтажа сэндвич-панелей – и только по схеме «снизу вверх». Начинать монтаж фасонных элементов желательно с цокольного отлива, постоянно проверяя ровность линии горизонта. И конечно же, не забывать герметизировать все наружные стыки.

Видео

Наглядный пример сборки дома из сэндвич-панелей в нашем видео-блоке.

Резюмируя вышесказанное, можно сделать следующий вывод. Монтаж стеновых сэндвич-панелей при отсутствии специальных навыков и знаний в данной области лучше доверить специалистам. Особенно это касается резки и обработки краев панелей, подгонки элементов друг к другу. Кроме всего прочего, справиться своими силами вряд ли получится хотя бы потому, что для подъема панелей потребуется спецоборудование.

Грамотно проведенный монтаж сэндвич-панелей – результат долговечности конструкций и длительный эксплуатационный срок материала.

Возможно вам также будет интересно прочитать про особенности текстуры декоративной штукатурки.

пошаговая инструкция. Инструкция по монтажу сэндвич панелей. Виды и характеристики сэндвич панелей. Как установить сэндвич панели своими руками.

Сэндвич панели были изобретены еще в 30-х годах прошлого века, но до сих пор пользуются высокой популярностью в жилищном и промышленном строительстве по всему миру. Это практичный, недорогой и долговечный материал, который сочетает в себе качества утеплителя, шумо- и гидроизоляции, а также внешней отделки. В этой статье мы поговорим о разновидностях сэндвич панелей и способах монтажа.

Характеристики сэндвич панелей

Сэндвич панели изготавливают на специально оборудованных заводах исключительно механизированным способом. Они состоят из нескольких слоев, представляя собой своеобразный «бутерброд» или «сэндвич» (отсюда и название) из различных стройматериалов. Между металлическими листами помещают теплоизоляционный материал различного качества. Толщина сэндвич панелей зависит от утеплителя, он же определяет и стоимость изделия. На этот параметр влияет и толщина металлической оболочки. Для строительства кровли обычно используют тонкие панели с листами 0,6 мм, а для облицовки стен применяют более массивные – с толщиной листов до 1,2 мм.

Размеры сэндвич панелей также влияют на ценообразование. Стандартное изделие достигает в длину 12 м, но по требованию заказчика этот параметр может изменяться. Общая толщина с учетом металлических листов и утеплителя может составлять 40-250 мм. Ширина панелей зависит от профиля и составляет от 50 до 120 см. Узкие изделия в основном используют для строительства гаражных ворот, а широкие – для возведения либо отделки всевозможных объектов (складов, домов, гаражей и т.д.).

Самые дорогие — трехслойные сэндвич панели. Это объясняется более сложной структурой, высокой прочностью и лучшими характеристиками.

Достоинства и недостатки

Такая многолетняя популярность сэндвич панелей объясняется массой достоинств и преимуществ по отношению к другим материалам.

Достоинства сэндвич панелей:

• быстрый монтаж – возведение стен или облицовка панелями не отнимает много времени;
• небольшой вес изделий – относительно легкая конструкция не требует финансовых затрат на возведение прочного фундамента, который понадобился бы, например, для коробки из кирпича или бетона;
• конструкции из панелей можно со временем модернизировать, разбирать и перевозить в другое место;
• экономия – построить дом из сэндвич панелей в несколько раз дешевле, чем из кирпича или блоков;
• пожаробезопасность – теплоизоляционный слой надежно защищен от воздействия прямого пламени металлическими листами. Исключение составляют сэндвич панели с ПВХ, пенополиуретаном или пенополистиролом посередине, поэтому внимательно изучите состав;
• экологичность – в производстве используются безопасные для здоровья и природы материалы;
• высокая прочность – стеновые сэндвич панели делают из толстых металлических листов, устойчивых к механическим повреждениям;
• теплоизоляция – этот параметр зависит от толщины утеплителя в «сэндвиче»;
• шумоизоляция – чем толще панель, тем лучше она защищает от посторонних звуков;
• монтировать сэндвич панели можно в любое время года, кроме зимы с лютыми морозами (может появиться обледенение на стыках).

К недостаткам этого материала можно отнести его неспособность выдерживать продолжительные сильные нагрузки. Если в утеплителе содержится базальт, то могут пострадать теплоизоляционные и прочностные качества панелей. Потребуется защита несущего каркаса от коррозии, если он металлический, от грибка и плесени – если деревянный.

Эксплуатационный срок качественных панелей составляет 40-50 лет.

Виды сэндвич панелей

В зависимости от предназначения различают несколько видов сэндвич панелей, каждый из которых обладает своими эксплуатационными характеристиками. Только грамотно подобранная разновидность панелей может гарантировать успешный результат и долговечность постройки.

Для строительства используют следующие виды сэндвич панелей:

1. Кровельные – используются для строительства и облицовки крыш. Обычно имеют плоский гладкий профиль, толщина металлических листов составляет 0,6 мм, утеплителя – от 50 до 70 мм, ширина панелей – 120 см. Отличительной особенностью является небольшой вес и, как следствие, малая нагрузка на несущие стены. Стандартная 12-тиметровая кровля из таких панелей весит всего 70 кг. Внутри кровельных сэндвич панелей находится стекловолокно, которое хорошо держит тепло.
2. Стеновые – эти панели придают зданию прочность и жесткость, поэтому они гораздо толще и тяжелее кровельных. Они оснащены специальными ребрами жесткости и могут выдерживать ураганные порывы до 190 км/ч. В качестве наполнителя в таких панелях используют пенополиуретан. Если толщина утеплителя составляет 10 см, 12-тиметровая стеновая сэндвич панель весит примерно 110 кг. Изделия имеют хорошие несущие способности и могут использоваться в жилищном строительстве.
3. Специальные – такие панели применяют для строительства специфических конструкций, к примеру, морозильных камер или складов. Теплоизоляция в них может быть толщиной от 40 мм до 25 см. Тонкие специальные панели нужны для строительства легких конструкций (торговых точек), а толстые используются для создания холодильных камер. Они могут иметь разнообразную фактуру, размеры, системы крепления и т.д.

Как выбрать?

При выборе сэндвич панелей следует руководствоваться не только спецификой строительства будущего сооружения и его предназначением.

На что стоит обратить внимание:

1. Какой утеплитель используется в панели – пенополистирол прекрасно держит тепло, не пропускает влагу и не причиняет вред здоровью, но он пожароопасный, поэтому не стоит выбирать такие панели для здания, где будет использоваться открытый огонь или мощные нагревательные приборы. Пенополиуретан ценится за низкую теплопроводность и качественную гидроизоляцию, однако он тоже горит. Минеральная вата не горит и хорошо держит тепло, но совершенно не пригодна для использования в условиях повышенной влажности.
2. Толщина изделия – понятно, что чем толще панель, тем она устойчивее, прочнее и лучше держит тепло. Но с другой стороны, увеличение толщины дает не только лучшую защиту от холода, но также уменьшает полезную площадь, делает монтаж более сложным, да и стоимость таких толстых панелей будет гораздо выше.
3. Геометрия сэндвич панелей также играет немаловажную роль. Именно поэтому необходимо произвести предварительный расчет сэндвич панелей, чтобы они соответствовали проекту здания.
4. Производитель должен обладать достаточным опытом и хорошей репутацией – только тогда можно быть уверенным в качестве его продукции. Перед покупкой выясните, какая у него производственная база, много ли заводов, владеет ли он современными технологиями или делает панели так же, как и в прошлом веке. В России работают более 200 компаний по производству сэндвич панелей, поэтому конкуренция на рынке здоровая, и есть из чего выбрать. Самые крупные производители в России: Ruukki-Вентал, Электрощит, КЗЛК, Тримо-ВСК, Мосстрой-31.

Правила транспортировки и разгрузки

Некоторые относят специфику транспортировки и погрузки сэндвич панелей к недостаткам. На самом деле, успех мероприятия зависит от правильной перевозки материала. Так, перемещать его надо только в заводской упаковке и в грузовых машинах с открытым кузовом и открывающимся верхом. В кузове должны иметься специальные проушины для фиксаторов упаковок. Их, в свою очередь, можно укладывать максимум в 2 слоя.

При транспортировке пакеты фиксируют специальными лентами, прикрепляя их через каждые 1,5 м. Во время поездки водитель или его помощник должны время от времени проверять состояние груза (натяжение связок, крепления и т.д.). Если панели перевозят морем или по ж/д, их упаковывают в деревянные ящики, соответствующие размерам изделий.

Запрещается грузить панели на какой-либо груз, даже если он плоский и стабильный (фанера, металлические листы, кирпичи, блоки).

Погружать панели допускается только механизированным способом, перемещая каждую упаковку по отдельности. При этом используют специальные стропы с подходящей грузоподъемностью. Чтобы ускорить выгрузку, можно укомплектовать ящики металлическими стропами.

Панели можно загружать только сверху, но ни в коем случае не задвигать в кузов горизонтально. Разгрузка осуществляется на ровной площадке, при этом используют траверсу.

Монтаж сэндвич панелей

Монтаж сэндвич панелей – это довольно сложная работа, требующая профессиональных навыков и наличия специализированных инструментов. Перед работой следует удостовериться, что все панели совпадают по размеру и цвету, заменить каркас и сверить его габариты с проектом.

Перед установкой сэндвич панели следует подготовить – очистить от грязи и пыли, снять защитную пленку обшивки, разрезать некоторые панели при необходимости. Для этого применяют электропилы или электролобзики с мелкими зубьями. Если вам надо разрезать жестяной фасонный элемент, воспользуйтесь ножницами по металлу.

Важно: Запрещается разрезать панели газопламенными резаками – может загореться утеплитель.

Очередность установки панелей определяется проектом и архитектурными особенностями здания, но начинать надо всегда с нижнего левого или правого угла. Элементы не должны ударяться друг о друга, поэтому при монтаже подгоняйте их резиновой киянкой.

Для фиксации к каркасу используйте специальные саморезы для сэндвич панелей из нержавейки, оснащенные прокладками-уплотнителями. Длина саморезов зависит от толщины изделия. Для крепления к деревянным прогонам используйте саморезы по дереву. При этом ширина опоры для панелей должна быть не меньше 6 см, если проектом не предусмотрены другие размеры.

Установка панелей осуществляется при помощи струбцины, а число захватов зависит от габаритов изделия. Если оно устанавливается горизонтально, то должно лежать так, чтобы всей своей массой прижимать изоляцию. Если вертикально – после установки их дожимают для плотного схождения замков. Когда панель зафиксирована струбцинами, ее можно прикрепить к каркасу, проложив между ней и опорой уплотнительную ленту.

Полезный совет: чтобы в замках не оставалось зазоров, заполняйте стыки монтажной пеной или минеральной ватой.

Фасонные изделия прикрепляйте саморезами через каждые 30-40 см и вытяжными заклепками через каждые 30 см.

Подготовка сэндвич панелей

Когда панели выгружены и очищены, можно приступать к подготовительным работам, которые в последующем облегчат и ускорят сам монтаж.

Что нужно сделать:

1. Внимательно изучите схему раскладки панелей для стен и кровли, чтобы определить, в какой последовательности их выкладывать.
2. Установите вспомогательные леса и необходимое монтажное оборудование, прикрепив их к каркасу.
3. Проследите, чтобы подъемному крану ничто не мешало перемещаться по стройплощадке.
4. Подготовьте все необходимые инструменты: 2 стропы длиной 10 м (грузоподъемность 5 т), 2 распорки для замков, струбцина, монтажные инструменты.

Специфика монтажа сэндвич панелей

По всему понятно, что установить сэндвич панели качественно смогут только профессионалы, поэтому даже не стоит пытаться сделать это своими руками. Но приведенные ниже данные позволят вам проконтролировать ход установки и оценить профессионализм работников.

Тонкости установки панелей:

1. Панели никогда нельзя брать за верхнюю обшивку.
2. Запрещается оставлять элементы в струбцине или незафиксированными, если надо куда-то отойти или прервать работу.
3. Стеновые сэндвич панели крепят, пользуясь траверсой, при этом она может быть зафиксирована тросом, чтобы стабилизировать положение панели во время подъема.
4. Когда панель доставляют краном к точке монтажа, необходимо выставить ее по предварительно обозначенным отметкам.
5. Первую панель устанавливают в 20-30 мм от цоколя, после чего проверяют ее ровность – от этого зависит ровное расположение всех последующих элементов.
6. Если укладка горизонтальная, то вторая, третья и все последующие элементы следует устанавливать сверху, и после каждой 3 панели проверять ровность всей конструкции.
7. Между кровельными и стеновыми элементами надо оставить промежуток около 2-3 см.
8. Узлы крепления сэндвич панелей нужно сперва наметить маркером и только потом использовать крепежи.
9. Струбцины можно снимать только после того, как вы удостоверились в надежности фиксации элемента к каркасу.
10. Затягивайте саморезы до тех пор, пока металлическая обшивка не перестанет выгибаться, однако при этом не следует допускать слишком сильного продавливания панели.

11. Оконные и дверные проемы делают прямо на месте при установке панелей. Следует оставлять зазор в 2-3 см между самими панелями и блоками. Если проем на месте вырезать невозможно, этим следует заняться на земле, подложив под панель упругую подкладку. Поднимать такой «дырявый» элемент следует с максимальной осторожностью, поскольку он уже не имеет прежней прочности.
12. Начинать установку кровельных панелей необходимо с расположения первого элемента открытой волной к краю кровли – так вы получится надежное соединение.
13. Панели поднимают с траверсой и фиксируют над точкой монтажа, после чего выставляют крайний свес карниза панели на дистанцию, предусмотренную проектом.
14. Кровельные панели фиксируют в местах нижних прогибов волны, а перехлесты гофры в замках элементов скрепляют вытяжными заклепками через каждые 30 см.
15. Обязательно оставляйте температурные зазоры в замках панелей (2-3 мм).

Важно: Зимой и в межсезонье кровли из сэндвич панелей необходимо регулярно чистить от снега и листьев во избежание коррозии.

Видео об установке сэндвич панелей даст более полное представление об этом процессе:

Фасонные элементы

Чтобы здание из сэндвич панелей обрело полный список своих характеристик и простояло максимально долго, необходимо устанавливать различные фасонные элементы. Их внешний вид и расположение определяют еще на стадии создания проекта.

Вертикальную установку элементов начинают снизу-вверх, делая нахлест каждого последующего в 10 см. Стыки являются потенциальными зонами риска, поскольку через них внутрь может просачиваться вода, поэтому их в обязательном порядке замазывают силиконовым герметиком.

Двойной коньковый элемент специалисты рекомендуют использовать в коньковых стыках кровельных панелей. Это непосредственно сам конек и внутренняя планка. Причем планку монтируют еще до момента установки кровельных сэндвич панелей, поскольку она должна примыкать непосредственно к прогонам. По окончании монтажа оставшийся зазор задувают монтажной пеной, замазывают мастикой или утрамбовывают утеплителем.

Сэндвич панели: фото

Яркие фасадные сэндвич панели помогают создавать оригинальные экстрерьеры:

Холодильная камера из толстых сэндвич панелей:

Сборка дома из специальных сэндвич панелей, где наружные стенки «бутерброда» сделаны не из металла, а из дерева:

Небольшой теплый гараж из панелей:

Монтаж стеновых сэндвич панелей | Энциклопедия строительства YouSpec

Стеновые сэндвич панели представляют собой легкий, практичный и удобный в плане монтажа материал.

Горизонтальная установка стеновых панелей

На начальном этапе необходимо пред установкой стеновых элементов правильно подготовить основание для установки первого листа. Для этого выполняем крепление к цоколю U-образного профиля или обычного металлического уголка толщиной не менее 1 мм.

Для бетона эта операция выполняется при помощи анкеров с шагом от 500 до 600 мм, а для деревянного бруса при помощи саморезов с шагом около 500 мм.

Перед установкой в направляющем элементе заблаговременно формируются отверстия, которые будут необходимы для его закрепления. Направляющие элементы на фундамент устанавливаются при помощи уровня, что необходимо для обеспечения горизонтального расположения панелей.

Для повышения гидро- и теплоизоляционных качеств между панелями и направляющим рекомендуется выполнить укладку изолирующего материала.

Выполняем укладку изоляционного слоя между фундаментом и первым листом. В качестве гидроизоляции может быть использован слой базальтового волокна либо полиэтиленовая пленка.

В том случае, если каркас здания изготовлен из деревянного бруса либо бетонных элементов, необходимо предварительное засверливание сэндвич панелей в местах их крепления. Помимо этого, целесообразна установка самоклеящейся ленты, необходимой для обеспечения максимальной фиксации панелей к поверхности колонн.

Для установки элементов используются специально предназначенные для выполнения этой задачи захваты. Выполняем установку нижнего слоя панелей на предварительно закреплённые направляющие.

Количество захватов подбирается в зависимости от толщины, ширины и длины листов из расчета, что один захват используется для подъема листа толщиной не более 100 мм, а длинной не больше 6 м.

При помощи специальных струбцин прижимаем монтирующийся лист к опорам. При установке следим за тем, чтобы не нарушить полимерное покрытие элемента. После установки элемента при помощи уровня проверяем его горизонтальность.

После того как мы зафиксируем лист, необходимо выполнить его закрепление при помощи анкеров или специальных дюбелей с саморезами (к бетонным конструкциям) или саморезов (к деревянным элементам).

Вертикальная установка стеновых панелей

Технология вертикального монтажа листов ничем не отличается от горизонтальной укладки элементов. Пожалуй, единственным отличием является то, что при формировании смежных стыков панелей необходимо прикладывать дополнительное усилие, что является достаточно проблематичным при использовании панелей, имеющих относительно большую длину и массу.

Для создания максимального усилия используются специальные прижимные механизмы, способные обеспечить нормальное соединение замковых узлов. Следует отметить, что при формировании надежного замкового соединения категорически запрещено использование любого механического воздействия на панели.

Перед началом монтажа на цоколь укладываются поддерживающие детали, а между фундаментом и панелью предварительно укладывается слой уплотнителя.

Качество вертикального расположения листа проверяется при помощи отвеса. Листы устанавливаются на фундамент, прижимаются к прогонам и только после этого закрепляются саморезами.

По сути, монтаж стеновых сэндвич панелей очень похож на сборку детского конструктора. Главное, чтобы все его элементы были правильно и нужной стороной расположены по отношению друг к другу, и тогда гарантировано быстрое возведение сооружения с отличными техническими и эксплуатационными характеристиками.

Это тоже может пригодиться:



Характеристики, преимущества и области применения сэндвич-панелей

Быстрая и простая установка

В отличие от традиционных систем, сэндвич-панели, производимые на непрерывной линии, полностью совместимы и готовы к сборке деталей, которые подготовлены с необходимыми размерами, типами изоляции и цветами в зависимости от структуры вашего объекта, с процессы инжиниринга и контроля качества, проводимые заранее на заводе.

Монтаж сэндвич-панелей очень прост благодаря небольшому количеству стыков на широких поверхностях. Благодаря современным транспортным возможностям и механическому подъемному оборудованию, время транспортировки и облицовки значительно сокращается. Таким образом, ваш проект реализуется в короткие сроки, что позволяет сэкономить время.

Perfect Thermal Insulation

Термическая изоляция означает сокращение энергии, расходуемой зимой на обогрев, а летом на охлаждение; и принятие мер по предотвращению передачи тепла, чтобы жить в комфортных условиях.Сэндвич-панель — это строительный материал, который очень хорошо подходит для теплоизоляции.

Сэндвич-панель обеспечивает высокую теплоизоляцию с помощью изоляционных материалов PUR, PIR, EPS и минеральной ваты. Теплоизоляция с помощью сэндвич-панелей предотвращает такие проблемы, как плесень и влажность, возникающие в результате тепловых перемещений и конденсации, а также обеспечивает прочность и долговечность вашего здания. Толщина изоляционного материала в сэндвич-панели варьируется в зависимости от несущей способности, региональных условий, цели использования здания и значения теплоизоляции.

Инвестиционная экономика

Во многих типах зданий вы можете сэкономить как на строительстве, так и на времени установки, выбрав подходящую сэндвич-панель. Благодаря легкости монтажа, вы можете проводить работы по расширению и ремонту, не прерывая повседневной деятельности в здании. Более того, панели экономичны и практичны, поскольку их можно разобрать и использовать повторно.

Легкость сэндвич-панелей позволяет получить преимущество в отношении транспортных и основных затрат на строительство.Кроме того, их эксплуатационные расходы низкие благодаря их прочной конструкции.

Короче говоря, сэндвич-панель — это быстрое и эстетичное решение, а также экономичное из-за своей долговечности.

Эстетический вид ваших зданий

Внешний вид вашего здания подобен зеркалу вашей мечты. Вот почему мы каждый день добавляем новые идеи в наши сэндвич-панели для эстетики ваших зданий. Вы можете оживить внешние стены вашего здания и получить эстетичный вид с помощью сэндвич-панелей, разработанных в разных цветах и ​​в структуре, которая позволяет их размещать горизонтально, вертикально или под углом.Благодаря тому, что их можно использовать и во внутренних секциях, вы можете создавать различные дизайны с помощью сэндвич-панелей.

Высокая огнестойкость

Если вы выберете сэндвич-панель, подходящую для вашего здания с точки зрения противопожарной изоляции, вы сможете замедлить распространение огня внутри здания и его окрестностей и обеспечить безопасность жизни. и имущество в доме.

При выборе сэндвич-панелей для противопожарной изоляции вы должны учитывать такие факторы, как огнестойкость и ее продолжительность, а также размер и высоту вашего здания, и отдавать предпочтение сэндвич-панелям с минеральной ватой или PIR-сердцевиной, одобренной FM. .

Воздухо- и водонепроницаемость

Благодаря безупречным деталям стыков сэндвич-панели Teknopanel предотвращают утечку воздуха и воды. Хотя они обеспечивают непрерывную теплоизоляцию, тепло не теряется ни в одной точке вашего здания. Таким образом, вы берете под контроль отопление и охлаждение в своем здании и обеспечиваете энергоэффективность.

Имея водонепроницаемую структуру, сэндвич-панели обеспечивают активную гидроизоляцию от природных условий, таких как снег и дождь, а также предотвращают влажность и плесень.Поскольку они препятствуют коррозии несущих конструкций, они обеспечивают здоровую и комфортную среду в вашем здании. Ваше здание станет прочнее и долговечнее.

Бесшумные здания

Звукоизоляция необходима для минимизации вредного воздействия шума на людей, исключения нежелательных звуков и уменьшения распространения звука из шумных мест.

Благодаря теплоизоляции из минеральной ваты и поверхности из перфорированного листового металла, которые обеспечивают звукоизоляцию, акустические сэндвич-панели, используемые на крыше и стенах, повышают производительность, создавая здоровые и комфортные пространства, свободные от шума и предотвращая несчастные случаи на рабочем месте.

Правильный монтаж сэндвич-панелей

Перед тем, как приступить к монтажу сэндвич-панелей или подготовительным работам, сначала необходимо просмотреть сопроводительную документацию. Вся необходимая информация по монтажу и комплектации, назначение именно этого типа панелей, рекомендации планировочного плана. Дополнительно указаны технические характеристики и размеры. На что нужно обратить внимание в первую очередь:

• Очистить место планируемого использования от посторонних предметов и мусора
• Для осмотра и аудита панель не должна иметь коррозии, весь побочный материал необходимо обработать антисептиками и веществами предотвращение гниения и гниения, а также
• Габаритные размеры должны соответствовать заводским спецификациям,
• При установке панелей использовать только электрические инструменты
• Не очищать панель абразивными, кислотными и щелочными веществами
• Защитную пленку необходимо удалить после установки,
• Ни в коем случае нельзя ехать подготовленными к монтажу конструкций.

Варианты монтажа сэндвич-панелей

Способы крепления, как правило, выбираются в соответствии с типом конструкции и толщиной. Стандартный выбор крепежа заключается в правильном подборе оптимальных длинных саморезов с учетом толщины панели и толщины материала, к которому вы крепите весь пол.

Дополнительные и вспомогательные конструкции также крепятся на шурупах или заклепках. Очень важный момент, правильно отрегулировано усилие закручивания отвертки и ее ориентация строго перпендикулярно относительно пола.Количество сопутствующих аксессуаров рассчитывается в зависимости от конечного расположения панели на полу, атмосферной нагрузки на пол и типа готового объекта.

Пролеты рассчитываются в зависимости от толщины конструкции и ветровых нагрузок. Например, если толщина конструкции около 150 миллиметров, то пролет должен быть 7,15 метра, а если толщина 120 мм — 6,3 метра. Лучше всего, если вы позволите размеру постройки использовать перекрытие в один пролет, что позволит сделать такую ​​конструкцию более надежной.Но необходимо учитывать величину ветровой нагрузки.

Монтаж сэндвич-панелей в следующем порядке:

• Монтаж горизонтального вида обычно начинают с заглушки, а вертикальный вид необходим с угла стыка панели. Сочетание этих методов предполагает, что могут быть несоответствия в общем размере. На последней сборке должна быть дополнительная коробка, загоняемая по месту.
• Между сэндвич-панели и опорной конструкции обязательно проложить уплотнительный материал.Стандартно применяют монтажную минеральную вату или пенопласт, полимерную ленту или специализированный герметик.
• При монтаже следует очень аккуратно соединить панели между собой и проверить соединение замка. Для лучшего соединения замкового шва с внутренней стороны необходимо нанести достаточное количество герметика, не имеющего противопоказаний для использования совместно с полимерными материалами.
• В зависимости от угла наклона ската формируется и длина перекрытия кровельных панелей. При угле до 10 градусов это расстояние около 300 миллиметров, а при 20 градусах минимум 200 миллиметров.Часть конструкции, внахлест, обработана герметиком.
• Монтаж кровельных панелей производится по порядку от карниза до конькового перекрытия.

При соблюдении этих простых правил монтаж сэндвич-панелей не представляет большой проблемы, и его можно выполнить самостоятельно.

, сервис «translate.yandex.ru»

СЭНДВИЧ-ПАНЕЛИ СЭНДВИЧ-ПАНЕЛИ — Скачать PDF бесплатно

142 Schüco.Fensterfassaden Оконные фасады

142 Schüco Schüco 143 Die systeme für geschosshohe Ausfachungen bestechen durch schmale Ansichten von nur 50 mm. Darüber hinaus bieten sie umfangreiche Gestaltungsvarianten mit Deckschalenlösungen, Statikpfosten

Mehr

152 Schüco. Verbundfenster Композитные окна

152 Schüco Schüco 153 Серия Schüco AWS 105 CC.HI (композитная конструкция) sorgt für höchste Wärme- und Schalldämmung. Der multifunktionale Scheibenzwischenraum schützt optimal vor Lärm und dient zur

Mehr

SchücoTherm Paneele Панели SchücoTherm

SchücoTherm Paneele SchücoTherm Панели 2 Schüco SchücoTherm Paneele SchücoTherm панели SchücoTherm Paneele SchücoTherm панели Schüco 3 SchücoTherm Paneel-Systeme Панельные системы SchücoTherm Der erste Eindruck

Mehr

Цифровая испытательная машина по Роквеллу KB 150 R

Цифровая испытательная машина по Роквеллу KB 150 R Rockwell, шариковая вмятина, Vickers HVT, Brinell HBT Яркий цветной ЖК-дисплей Гибкое программное управление моторизованной системой нагрузки с датчиком веса, система с обратной связью

Mehr

Pfl aum & Söhne Bausysteme GmbH

Pfl aum & Söhne Bausysteme GmbH D / GB www.pfl aum.at 2 WIR ÜBER UNS О НАС Pflaum & Söhne Bausysteme GmbH wurde 1954 as Familienunternehmen gegründet und ist heute im Besitz von ArcelorMittal, dem größte

Mehr

Kl e i n g e h ä u s e Serie RAM Box

Kl e i n g e h ä u s e Serie RAM Box Крышки разной высоты для удовлетворения любых требований Прозрачные или непрозрачные крышки Возможность объединения в ряд Гладкие или предварительно проделанные стены Непосредственный монтаж на стене Широкий

Mehr

Quadt Kunststoffapparatebau GmbH

Quadt Kunststoffapparatebau GmbH Industriestraße 4-6 D-53842 Тройсдорф / Германия Тел.: +49 (0) 2241-95125-0 Факс .: +49 (0) 2241-95125-17 электронная почта: [email protected] Интернет: www.quadt-kunststoff.de Страница 1 1.

Mehr

CRL Glasvordachsysteme

Код: GA14DEUK CRL Glasvordachsysteme CRL Навесные системы Exzellente Ganzglasoptik, brilliantes Дизайн Придайте любому входу незамысловатый изящный вид, подчеркнув дизайн любого здания. CRL Glasvordachsysteme

Mehr

Системы ручного позиционирования

Система ручного позиционирования Linearversteller LT… 4-4 этапа линейного преобразования LT Kreuztische MT … 4-5 этапов XY-преобразования MT Hubtische HT … 4-6 вертикального перемещения

Mehr

Обзор датчика Lufft UMB

Обзор датчика Lufft Сияние ветра (солнечное излучение) Titan Ventus WS310 Platinum WS301 / 303 Gold V200A WS300 WS400 WS304 Professional WS200 WS401 WS302 Сияние (солнечное излучение) Излучение 2 канала EPANDER

Mehr

3.1 ЭПИЧЕСКИЙ ДА-ВИНЧИ Х-А

.1 EPIC DA-VINCI H-A Qualität und Funktionalität sind maßgebend für die Gehäuseserie H-A. Diese Rechtecksteckverbinder überzeugen durch eine kompakte Gehäuseform und eine инновационный Bügelgeneration. Dazu

Mehr

Schüco AWS 60 FR 30 / AWS 70 FR 30

Schüco AWS 60 FR 30 / AWS 70 FR 30 Schüco 181 Schüco AWS 60 FR 30 / AWS 70 FR 30 Die Aluminium Brandschutz- Drehfenster sind nach DIN 4102 und EN 1364/1634 geprüft und zugelassen.Sie Verhindern, dass

Mehr

Winkel + Flansche 9Углы + фланцы

Winkel + Flansche 9 углов + фланцы Winkel + Flansche / Angels + фланцы 367 Damit es sicher um die Ecke geht Безопасный поворот на повороте 1 2 368 Winkel + Flansche / Angels + фланцы Praktische Winkelverschraubungen

Mehr

CRL Glasvordachsysteme

Код: GA14DEUK CRL Glasvordachsysteme CRL Стеклянные навесы Exzellente Ganzglasoptik, brilliantes Дизайн Придайте любому входу незамысловатый изящный вид, подчеркнув дизайн любого здания.CRL Glasvordachsysteme

Mehr

Монтажная плата Montageplatine

Zubehör Принадлежности Vorschaltgerätekasten aus Aluminiumguss Блок управления из алюминиевого литья 265 292 472 Maßskizze 1 чертеж 1 220 445 ø 9 Gusskasten вкл. Конденсатор VG ohne

Mehr

Генераторы тумана для чистых помещений Volcano VP 12 + VP 18

Генераторы тумана для чистых помещений Volcano VP 12 + VP 18 Описание и принцип работы (пьезотехнология) Чистые помещения — это динамические системы.Люди и товары постоянно в движении. Дополнительные установки, производство

Mehr

стекло для солнца

стекло для защиты от солнца Тонкое солнечное стекло с просветляющим покрытием толщиной 2 мм для структуры Стекло-Стекло-PV-Модули Поделиться Продукция 51% 50,01% 49,99% Факты о компании Начало производства флоат-стекла в сентябре 2009 г. Производительность флоат-линии

Mehr

Konvertierungstabellen Normen

Normen DIN EN ISO 1127 DIN 2391 DIN EN 13480-3 DIN 2559 Nichtrostende Stahlrohre Maße, Grenzabmaße und längenbezogen Masse Nahtlose Präzisionsstahlrohre (Diese Norm gilt an sich nur für unlegierte Stähle.

Mehr

F limyé. Автомобильный профессиональный потребитель

F limyé Automotive Professional Consumer Flach, leicht und flexibel Mit der patentierten Technologie von EDC eröffnen sich völlig neue Möglichkeiten der Lichtgestaltung. Die Besonderheit der Produktlinie

Mehr

ГИБКИЕ ЗАЩИТНЫЕ СИСТЕМЫ ТИПА

EITEC Führungsbahnschutz-Systeme GmbH EITEC machine protection systems GmbH FLEXIBLE GLIEDER-ABDECKSYSTEME FLEXIBLE LINK-TYPE COVER SYSTEMS Führungsbahnabstreifer Alu-Gliederschürzen Stahlabdeckungen 9000 Mehr

ПЕРСОНАЛ — ИЗДЕЛИЯ / ТКАНИ-ТОВАРЫ

ПЕРСОНАЛ — ИЗДЕЛИЯ / ИЗДЕЛИЯ ДЛЯ ТКАНИ DOLAN — Für Schirme und Polster Материал: Eigenschaften: Ausrüstung: Zu beachten: 100% Acrylgewebe, spinndüsengefärbt.Hohe Farb- und Lichtechtheit, wetterfest,

Mehr

für Leiterquerschnitt для сечения кабеля

Montagewerkzeuge Abisolierzange PV-AZM -… Mit Längenanschlag für die Querschnitte 1,5 мм², 2,5 мм², 4 мм², 6 мм 2 и 10 мм². Speziell geeignet für die FLEX-SOL-XL PV Leitung zum Abisolieren kleiner Mengen

Mehr

Stufenbohrer mit spirale blechschälbohrer

SB 24/1 ИНФОРМАЦИЯ О ПРОДУКТЕ: STUFENBOHRER / BLECHSCHÄLBOHRER EUROPE EDITION stufenbohrer mit spirale blechschälbohrer Ступенчатые сверла со спиральными / коническими сверлами BLUE XE SPEZIALSTAHL BLUE — SPECIAL STEEL

Mehr

LINEAR Geradlinig в функциональности и дизайне

Geradlinig in Funktion und Design Architekturfassaden Архитектура Фасады 1 проект с Ihr Baudienstleister projekt w ist Spezialist und Marktführer für Systeme aus Stahl.Das Unternehmen wurde 1984 gegründet

Mehr

Применение Pléiades в проекте ASAP HighSens

Применение Pléiades в проекте ASAP HighSens Универсальные новые приложения спутниковых датчиков для австрийского рынка и международного развития (номер контракта: 833435) Д-р Ева Хаас, GeoVille

Mehr

Горелочные системы Brennersysteme

Einbaulage der Brenner Место установки горелок Brennersysteme Zum Schutze der Umwelt wurden in den letzten Jahren erhebliche Anforderungen an die Industrie gestellt, um schädliche Emissionen zu

Mehr

Аэродинамические трубы Вестенберга

MiniAir20 Ручное устройство измерения расхода, влажности и температуры Ручное устройство измерения MiniAir20 используется для измерения температуры, относительной влажности, числа оборотов и скорости потока, например,

Mehr

Планетарный винт в сборе

1 Планетарный винтовой узел (PLSA = планетарный винтовой узел) Презентация для клиента 1 Ваши требования Винтовые узлы с высокой удельной мощностью предлагаются по рыночным ценам Высокая грузоподъемность, высокая

Mehr

Kaltformteile: hochwertig und funktional

Kaltformteile: hochwertig und funktional Das GEVAG-Produktionsprogramm im Werk Breckerfeld umfasst Kaltformteile nach DIN, Muster oder Zeichnungen: Schlitzschrauben, Kreuzschlitzschrauben, gewindefurchende

Mehr

Multi-Funktions-Paneele Многофункциональные панели

Многофункциональные панели Vorteile einfach und schnell zu montieren lichtdurchlässig wärmedämmend hohe Temperaturbeständigkeit flexible Gestaltungsmöglichkeiten in Form, Farbe und Funktion gutes Langzeitverhalten

Mehr

19 высококлассных стоек.19 высококлассных стоек 1/8

Das High End Rack включает в себя все Anforderungen, die Hardware von heute und morgen an ein professionalelles Rack stellt. Es besticht durch seine Praxistauglichkeit und bietet ein Maximum an Stabilität

Mehr

RECKMANN GMBH MESS + REGELTECHNIK

REKMNN GMH MESS + REGELTEHNIK Messeinsätze für Widerstandsthermometer und für Thermoelemente Измерительные вставки для термометров сопротивления и узлов термопар 25 REKMNN GMH MESS + REGELTEHNIK erechnung

Mehr

BAHNLEITUNGEN — КАБЕЛИ ПРОКАТКИ

BAHNLEITUNGEN — КАБЕЛИ ДЛЯ ПРОКАТКИ Copyright Siemens AG MOVIS 4GKW / 4GKW C 1,8 / 3 kv Halogenfreie einadrige Bahnleitungen mit verbessertem Verhalten im Brandfall Одножильный железнодорожный прокат без галогенов

Mehr

Теплообменники GEA An / To: Von / From: Date / Datum.Дирк Грайхен 2010. Менеджер по продукции ППТО

An / To: Von / From: Date / Datum Sales Dirk Graichen 2010 Менеджер по продукции ППТО 1. Isolierungen FCKW-frei PUR-Halbschalen, schwarz: Изоляция: — Пенополиуретан без FCKW с PS-листом, черный GB ../ GN .. 100,200,220,240,300,400,418,420,500,525,700,

Mehr

Информация о системе и Lösungen Flash

Systeme & Lösungen Flash info System Module4 от Pflaum Lösung Неизвестный, современный модульный фасад Zeitloses Design.Brandschutz bis EI90. Wärmedämmung до 200 мм. Вспышка информации ARSOLAR PLUS the Economic

Mehr

P r ü f e r g e b n i s / T e s t r e s u l t

Prüfbericht / Отчет об испытаниях 15/0043 erstellt / created 2015-01-13 Kunststoffe Rauchentwicklung Teil 2: Bestimmung der optischen Dichte durch Einkammerprüfung der Rauchgastoxizität nach, Anhang C, abweichende

Mehr

MENTOR GmbH Светодиодное освещение и световоды

MENTOR GmbH Светодиодное освещение и световоды Thomas Kümpfel Leiter Fachgruppe Licht / Руководитель отдела разработки света MENTOR GmbH & Co.Präzisions-Bauteile KG 22.11.2015 1 Alle Rechte bei, auch für Schutzrechtsanmeldungen.

Mehr

Польстерледер. Базис ТЕС

Polsterleder Basis TEC für Boote und Schiffe gemäß IMO für Automobile gemäß FMVSS302 für Flugzeuge gemäß FAR 25.853 für Schienenfahrzeuge für öffentliche Gebäude gemäß B1 und B2 5046 weiß / apeldo26

Mehr

Hebetec Engineering AG Hebetec MegaSteel AG

Hebetec MegaSteel AG Sagi 1 CH-3324 Hindelbank Switzerland Телефон: Факс: электронная почта: +41 34 411 71 71 +41 34 411 71 70 info @ hebetec.com Содержание MegaSteel (профили, башни) MS MSt SC Принадлежности MegaSteel Application

Mehr

Приемопередатчик LWL 9 x 1 SIP 650 нм

Трансивер LWL 9 x 1 SIP 650 нм Bild / Pic. 1 1 Allgemeine Beschreibung Der 9 x 1 Приемопередатчик специально разработан для Anwendungen mit dem 1mm Standard- Kunststofflichtwellenleiter. Bestückt mit einer schnellen

Mehr

Гибкая Leiterplatten / гибкая печатная плата:

/ Гибкая печатная плата: Unsere qualitativ hochwertigen und leistungsstarken flexiblen Leiterplatten lassen sich optimized bearbeiten und montieren.Ob sie unsere flexiblen Leiterplatten für Akzentbeleuchtung, Voutenbeleuchtung

Mehr

Bundesamt für Wehrtechnik und Beschaffung

BWB (Федеральное бюро закупок Германии) Bundesamt für Department Land Kampf (Land Armament) Project Group K41: Артиллерия, минометы и боеприпасы K 41 — легкий 120-мм миномет WIESEL 2, перевозимый по воздуху

Mehr

Soundglas.высокая точность в стекле

Funktionsprinzip Принцип действия Диссипаторы Prinzip Umwandlung von Schwingungen в Wärme Принцип рассеивания Вибрация преобразуется в тепло Качество звука Soundglas в стекле Soundglas ist

Mehr

пуристический Light Edition T5 PURISTIC

Light Edition T5 Modell-Nr. 400 058 пуристических Gutes Licht im Bad Strukturiert den Raum und prägt das Ambiente.Lichtausschnitte. im Spiegel schaffen ein ausreichendes Beleuchtungsniveau gerade auch in kleinen

Mehr

ECOFIT XTRA PFLEGEBETT / КРОВАТЬ ДЛЯ УХОДА

PFLEGEBETT / CARE BED ECOFIT XTRA Sehr stable für höchste Ansprüche. Hoher Komfort und Funktionalität gepaart mit einem Attraktiven Preisleistungsverhältnis. Besonders geeignet für Anbieter im Gesundheitswesen,

Mehr

UWC 8801/8802/8803

Настенная панель Wandbedieneinheit UWC 8801/8802/8803 Bedienungsanleitung Руководство пользователя BDA V130601DE UWC 8801 Wandbedieneinheit Anschluss Vor dem Anschluss ist der UMM 8800 unbedingt auszuschalten.Die Übertragung

Mehr

Технологии для вас. Медиа Решения

Технологии для вас Медиа-решения Медиа-блоки / Медиа-блоки Медиа-блоки Robuste Installationstechnik für jeden Klassenund Schulungsraum Надежная монтажная техника для каждого класса и конференц-зала

Mehr

Теплоизоляция сэндвич-панелей

Коэффициент теплопроводности (λ) — это фиксированное значение, специфичное для каждого вещества.Это мера способности материала пропускать тепло от более теплой поверхности через материал к более холодной поверхности, определяемая как тепловая энергия, передаваемая за единицу времени и на единицу площади поверхности, деленная на градиент температуры. который представляет собой разницу температур, деленную на расстояние между двумя поверхностями, например толщина материала, выраженная в ваттах на Кельвин на метр.

См. Таблицу ниже, в которой представлены коэффициенты теплопроводности для различных строительных материалов.Низкая теплопроводность означает высокие показатели изоляции. Mekpan Panel гарантирует идеальную изоляцию своих сэндвич-панелей с небольшой толщиной полиуретанового наполнителя.

Пенополиуретан, учитывая их универсальность и долговечность, является лучшим выбором для изоляции.

	Полиуретан	XPS	Минеральная вата	EPS	Стекловата	Бетон
Коэффициент теплопроводности (λ) (Вт / мК)	0,022	0,028	0,033	0,035	0,040	1,7

Коэффициент теплопередачи или коэффициент теплопередачи — это скорость передачи тепла через конструкцию (которая может быть из одного материала или композитного материала), деленная на разницу температур в этой конструкции.Единицы измерения — Вт / м²K. При определении толщины материала наполнителя сэндвич-панелей необходимо учитывать коэффициент теплопередачи.

Толщина панели	Коэффициент теплопередачи или коэффициент теплопередачи (Вт / м² · К)	Коэффициент теплопередачи или коэффициент теплопередачи (Ккал / м²ч C °)
40 мм	0,4973	0,4276
50 мм	0,4056	0,3488
60 мм	0,3424	0,2944
80 мм	0,2611	0,2245
100 мм	0,2110	0,1814
120 мм	0,1771	0,1522
150 мм	0,1426	0,1226

.
