Марка кабеля ввг расшифровка: технические характеристики, расшифровка ВВГнг ФРЛС

Содержание

что обозначает маркировка, разновидности кабеля

Многие типы электрических приборов рассчитаны на подключение к электросети с напряжением до 1000 Вольт. В ней ток подается и распределяется по кабелю, который хорошо изолирован и не несет никакой опасности. Одним из популярных среди таких проводов является ВВГ. Тому, кто впервые сталкивается с его разновидностями и сокращениями, трудно понять, например, какая расшифровка ВВГнг а ls провода и ВВГнг. Однако опытные электрики знают, в чем заключается разница.

Разновидности кабеля ВВГ

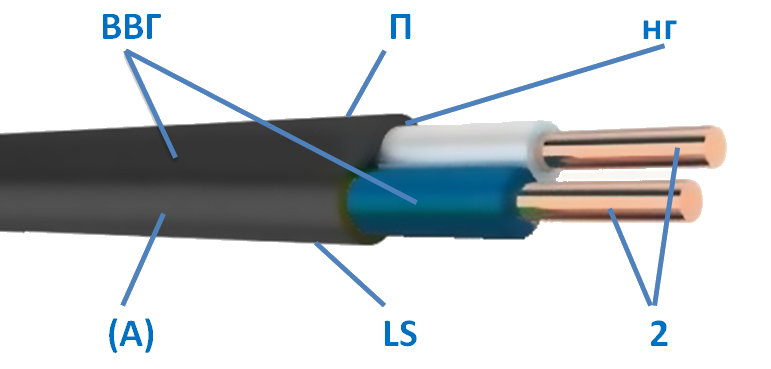

Прежде чем переходить к расшифровке ВВГ пнг а ls, необходимо узнать об основных разновидностях кабеля ВВГ. Они представлены следующими вариантами:

  • Обычный провод ВВГ, который не имеет более никаких символов в своей маркировке, покрыт изоляционным слоем из поливинилхлорида. У этого проводника нет огнезащитных и самозатухающих свойств.
  • Разновидность кабеля, которая обозначается ВВГнг, может противостоять огню, ведь в ее изоляционном слое содержатся особые галогеновые элементы.
  • Еще один популярный вид ВВГ имеет длинное обозначение, состоящее из восьми символов, включая дефис — ВВГнг-ls. Слой, которым покрыты жилы этого проводника, при пожаре не будет выделять дым, так как он выполнен из безгалогенового поливинилхлорида.
  • Кабель, который обозначается ВВГнг-fr-ls, аналогичен вышеописанному, но при этом имеет повышенную огнестойкость. Если все же и случится его возгорание, то газа и дыма будет выделяться немного. Чтобы предотвратить распространение горения, следует использовать групповую прокладку.

Такая разновидность, как ВВГнг-fr-ls, отличается от остальных высоким уровнем изоляции. Главная особенность кабеля ВВГнг-fr-ls — пожаробезопасность.

Расшифровка маркировки

Чтобы лучше разбираться в маркировке и понимать, почему выбраны определенные обозначения, нужно знать основные характеристики изделий. По ним легко классифицировать все существующие кабели.

Первый признак, который берется во внимание при маркировке, — материал изготовления жил. Здесь все очень просто: жилы, по которым проходит ток, могут быть либо медными, либо алюминиевыми.

Обозначается это следующим образом:

  • Если жилы алюминиевые, то в начале маркировки пишут букву «А». Следовательно, если эта буква в обозначении присутствует, значит, ток внутри кабеля течет по алюминию.
  • Когда жилы выполнены из меди, то буква «А» отсутствует.

Чтобы узнать, из чего изготовлены токопроводящие жилы, нужно обращать внимание на то, имеется ли буква «А» в самом начале маркировки. Поскольку у рассматриваемого кабеля ВВГ нет никакой буквы «А» в начале, можно с уверенностью сказать, что жилы его медные.

Второй признак, по которому различаются электрические кабели, — материал, из которого изготовлен внутренний изоляционный слой.

Обычно встречаются следующие буквы:

  • «В» указывает на то, что изоляция выполнена из поливинилхлорида;
  • сочетание «Пв» говорит о том, что изоляционный слой полиэтиленовый;
  • «П» свидетельствует о применении полимеров.

У рассматриваемого кабеля ВВГ в качестве слоя внутренней изоляции используется поливинилхлорид.

Третьим в маркировке указывается материал, из которого выполнена наружная изоляция. Если это поливинилхлорид, то используется буква «В», а полиэтилен обозначается литерой «П». Очевидно, у провода ВВГ наружная изоляция, так же как и внутренняя выполнена из поливинилхлорида.

Четвертый отличительный признак — наличие или отсутствие бронированного слоя. Здесь может быть только один из двух вариантов букв:

  • «Б» свидетельствует о наличии брони;
  • «Г» — об ее отсутствии.

Если в первом случае понятно, почему для обозначения выбрана именно эта буква (слово «броня» начинается с нее), то выбор литеры «Г» на первый взгляд может показаться каким-то нелогичным. Однако на самом деле все просто и вполне объяснимо. Дело в том, что «Г» в этом случае расшифровывается как «голый»: то есть кабель не имеет дополнительного защитного слоя. ВВГ, как видно по названию, такого слоя лишен.

Если необходимо прокладывать провод в тех местах, где есть высокая вероятность воспламенения, следует обращать внимание на наличие или отсутствие сочетания малых букв «нг». Если это сочетание имеется, значит, провод не поддерживает горение.

Расшифровка ВВГ нг кабеля сегодня бывает в двух вариациях:

  • ВВГнг-ls. Преимущество состоит в том, что во время горения почти не образуется дым.
  • ВВГнг-hf. Провод хорош тем, что при горении не выделяются вещества, обладающие коррозионной активностью.

Расшифровка маркировки ВВГнг и его модификаций может быть дополнена символами «fr». Они указывают на повышенную огнестойкость.

Нередко встречаются кабели, в конце маркировки которых дополнительно присутствует буква «П». Технически они ничем не отличаются. Различие состоит лишь в их строении. Дело в том, что они имеют не традиционную круглую форму, а плоскую.

Технические характеристики

Внутри кабеля ВВГнг может располагаться от 1 до 5 токопроводящих жил разного сечения: от 1,5 кв. мм до нескольких десятков кв. мм. Общий диаметр провода зависит от сечений. Вес ВВГнг может достигать нескольких тысяч килограммов на 1 км. Максимальная сила тока, который может проходить по жилам, варьирует от 20 Ампер до нескольких сотен Ампер.

Поскольку существует множество различных вариантов исполнения кабеля ВВГнг, перед покупкой необходимо тщательно изучить описание. Правильно сделанный выбор провода поможет избежать многих проблем, которые могут возникнуть в будущем при эксплуатации.

Расшифровка (маркировка) обозначений кабелей и проводов

На первый взгляд расшифровка (маркировка) обозначений кабелей и проводов напоминает секретный код, который невозможно разгадать.

На самом деле каждый символ несет в себе информацию, зная которую можно легко понять, какого типа кабель перед вами и каковы его основные характеристики.

Буквами обозначаются материал изоляции и жилы, область применения провода, особенности конструкции. Они идут строго одна за другой.

Цифры означают количество жил и их сечение. Буквенный код состоит из четырех основных обозначений, которые необходимо знать. Иногда букв больше, чем четыре, но это, как правило, довольно специфические виды продукции, которые вряд ли вам встретятся.
Первая буква обозначает материал, из которого изготовлена жила. А — алюминий; если это медь, то буквы нет. Например, ВВГ и АВВГ. Первый кабель медный, второй — алюминиевый.
Вторая буква — это область применения провода: К — контрольный, М — монтажный, П (У) или Ш — установочный, МГ — гибкий монтажный кабель. Если буквы нет, значит, это силовой провод.
Третья буква — это тип изоляции ТПЖ. Здесь много обозначений: В или BP — поливинилхлорид, Д — двойная обмотка, К — капрон, П — полиэтилен, Р — резина, HP или Н — негорючая резина, С — стекловолокно, Ш — полиамидный шелк, Э — экранированный.


Четвертая буква обозначает особенности конструкции кабеля: Б — бронированный лентами, Г — гибкий, Т — для прокладки в трубах, К — бронирован круглой проволокой, О — в оплетке.
Помимо данных обозначений есть дополнительные, которые пишутся не заглавными буквами, а прописными и ставятся после всех остальных. Например, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.
С цифрами все гораздо проще: первая обозначает количество жил, вторая сечение жилы. Например, ПВС 3×6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм2.
Впрочем, иногда встречаются кабели с более сложной цифровой маркировкой, например силовой кабель КГ 3×6+1×4. Это означает, что кроме трех основных жил сечением 6 мм2 у него есть еще одна сечением поменьше — 4 мм2, которая служит для заземления.
У кабелей иностранного производства маркировка совершенно другого типа, непохожая на стандарты ГОСТа.
Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.
71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.

С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.

П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:
N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:
Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :
N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:
H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:
N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Как «читать» маркировку бронированного кабеля / Статьи и обзоры / Элек.ру

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

  • А — алюминиевые жилы;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

  • буквы «А» вначале нет, значит, жилы из меди;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
  • нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

  • Т — говорит о предназначении — «Телефонный»;
  • П — изоляция из полиэтилена;
  • П — изоляция из полиэтителена;
  • эп — экран из алюмополимерной ленты;
  • Б — броня из двух стольных лент.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

  1. Токопроводящей жилы из алюминия или меди.
  2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
  3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
  4. Поверх экрана еще один слой изоляции.
  5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
  6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

  1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
  2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
  3. Наличие и тип брони.
  4. Наличие экрана.
  5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

  1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
  2. ГОСТ 22483-77. Электрическое сопротивление жилы.
  3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
  4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
  5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
  6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Сечение жил, кв.мм

Длина, мм

А

Б

О

П

И

Г

10-35

295

125

35

20

115-Г

35

50-95

365

135

35

20

175-Г

45

120-185

420

155

35

20

210-Г

50

240

455

160

35

20

250-Г

55

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

  1. — наружный защитный покров.
  2. — броня.
  3. — свинцовая оболочка.
  4. — поясная изоляция.
  5. — фазная изоляция (жил).
  6. — жилы.
  7. — бандаж из проволоки.
  8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

  1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
  2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
  3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

  1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
  2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

  • ОАО «Псковкабель», г. Псков;
  • ООО «Рыбинсккабель», г. Рыбинск;
  • ЗАО «Завод Москабель», г. Москва;
  • АО «Завод «Энергокабель», г. Москва;
  • ОАО «Кабельный завод «Энергия», г. Пролетарск;
  • АО «Сибкабель», г. Томск;
  • ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

В чем отличие кабелей ВВГ и КВВГ

Довольно частой темой обсуждения на отечественных форумах, посвященных кабельно-проводниковой продукции, является взаимозаменяемость таких востребованных видов кабелей, как ВВГ и КВВГ. Мнений по этому поводу достаточно много – кто-то утверждает, что кабели идентичны и легко заменяют друг друга, некоторые утверждают обратное, также находятся и такие, кто настаивает на том, что кабель КВВГ – это просто неудавшийся вариант первого кабеля. Существуют ли в действительности отличия между этими кабелями или же это просто курьезная ошибка кабельного производства?

На самом деле, дискутировать есть о чем.  Кабели, действительно, на первый взгляд, очень схожи – изготавливаются по одной технологии, имеют медное исполнение токопроводящих жил, изоляционную и внешнюю оболочки из одного и того же поливинилхлорида пластиката, и одинаковые электрические характеристики. При всем при этом кабели имеют разное определение, различную стоимость и совершенно отличные сферы применения. А именно, ВВГ имеет определение силового кабеля, предназначенного для передачи и распределения электрической энергии. Что же касается КВВГ, то он нормируется как контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках. Кроме этого, данный вид контрольных кабелей может эксплуатироваться в условиях агрессивной среды, а силовой его «аналог» не рекомендуется даже для подземной прокладки.

Понятно, что столь большое различие в использовании  предполагает определенные конструктивные особенности данных кабелей. Возьмем для рассмотрения два кабеля с одним и тем же сечением и количеством токопроводящих жил, например, 3х2,5.

Первое конструкционное различие двух кабелей заключается в цветовой маркировке изоляционной оболочки. Токопроводящие жилы в контрольном кабеле скручены, в каждом повиве обязательно одна из них с изоляцией синего цвета – счетная жила, красного цвета - жила направления. Цвет третьей жилы в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары. Кабель ВВГ имеет одинаковую расцветку изоляционной оболочки. Также, в некоторых случаях, в силовом кабеле жила заземления может быть выполнена сечением немного меньшего диаметра, чем все остальные токопроводящие жилы.

Следующее различие – максимальная температура нагревания жилы. Для силового кабеля – 80 градусов, для контрольного кабеля - 70 градусов. Данные кабели будут отличаться также и по эластичности, поскольку силовой кабель может изгибаться с радиусом до 10 внешних диаметров, а контрольный до 4.

Впрочем, самым существенным отличием для данных кабелей является толщина изоляционных слоев, как жил, так и внешней оболочки. У контрольного кабеля номинальная толщина изоляции в соответствии с государственными стандартами производства составляет для сечения 2,5 мм2 – 0,7 мм, для силового кабеля – 0,8 мм. Соответственно, номинальная толщина внешней оболочки для ВВГ -  1,5 мм, для контрольного проводника – 1,2 мм. Собственно, именно разная толщина защитных слоев проводников и является самым главным отличием данных кабелей, поскольку влияет и на сферу применения кабеля, и на номинальное рабочее напряжение.

Таким образом, более тонкая, а, следовательно, менее стойкая к высокому пробивному напряжению изоляции контрольного кабеля исключает возможность полной идентичности силовому кабелю.   Об этом свидетельствует и определенные госстандартами тестовые испытания: силовой кабель должен выдержать напряжение до 3 тысяч вольт в течение 10 минут, контрольный кабель – 2,5 тысячи вольт на протяжении всего лишь 5 минут.

Таким образом, из рассмотренного выше примера можно сделать следующий вывод – взаимозаменяемость данных видов кабелей односторонняя. То есть, возможна лишь в том случае, если контрольный кабель заменяется более стойким к пробивному напряжению силовым кабелем. Но силовой кабель ВВГ немного дороже КВВГ, но оно и логично, поскольку материала на изоляцию для контрольного кабеля расходуется меньше, чем для силового. И надо отметить, что подобная замена возможна только в нежестких эксплуатационных условиях.

А вот с взаимозаменяемостью фланцев дела обстоят немного проще. Фланцы - это металлические изделия предназначенные для скрепления концов труб или запорной арматуры друг с другом, в результате чего получается трубопровод. На сегодняшний день есть немного компаний, поставляющих качественные фланцы. Одной из таких компаний - лидером своего сектора  является компания Оникс. Компания поставляет большой ассортимент изделий для трубопроводной арматуры (фланцы стальные, детали трубопроводов и др.) и самой трубопроводной арматуры. Сейчас купить фланцы в компании Оникс можно по очень выгодным ценам.

.

Маркировка кабеля ВВГ: расшифровка. Кабель ВВГ: расшифровка

Электродвигатели и приборы в частных домах и на установках подключаются к электропроводке различными типами кабеля. Род тока в проводке переменный. Широкое распространение получил широкодиапазонный кабель. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка ВВГ-проводов помогает производителям при выборе подходящего материала. Специальные обозначения позволяют различать типы проводов.По маркировке кабеля ВВГ, расшифровка которого применяется к изоляции, грамотные электрики все подскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его изготовлении. Он информирует вас о том, что рекомендуется подключать и каким образом - на улице или под землей, где это разрешено использовать и какая допустимая температура воздуха рекомендуется.


Продажа материалов, используемых в блоке питания, а также огромный ассортимент проводов по типу изоляции и конструкции, дают возможность покупателю выбрать ту продукцию, которая ему нужна.Новичку-электрику и рядовому потребителю будет интересно узнать, сколько разновидностей марок кабелей ВВГ с расшифровкой доступно на рынке продаж.

Защиту кабеля от открытого огня создали производители кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже представлен макет модификаций:

• ВВГнг;
• ФрЛ ВВГнг;
• ВВГнг Ls;
• ВВГнг ВЧ;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг - это не просто набор букв.Следовательно, необходимо прочитать обозначения.

Давайте посмотрим на обозначение

Групповая прокладка сделана с использованием ртутного токоподвода. Выходной материал - ВВГ Png, расшифровка которого указывает на то, что медные жилы жили. Модификация провода ВВГГН сообщает нам, что этот тип не боится огня.

Название кабеля ВВГнг Ls означает, что при пожаре изоляция провода выделяет минимальное количество дыма.


Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию.Благодаря плавящейся изоляции дымность минимальна.

Следующий вид продукта - это расшифровка ВВГнг Hf. Когда он подвергается воздействию тепла, например, во время пожара или плавления изоляции, газы отсутствуют. Проводка не корродирует.

Последний тип провода ВВГнг ФрХф обладает всеми лучшими характеристиками перечисленных выше кабелей.

Изоляция изделий

К изоляционным материалам, используемым при производстве кабельной продукции, предъявляются особые требования, в том числе со стороны пожарной части.Материал ПВХ (PVC) таит в себе одну отличительную особенность по отношению к другим полимерам, используемым для изготовления пластмассовых изделий. Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабеля:

  1. Основной вид изоляционных материалов ВВГ - двухслойное изоляционное покрытие. Материал ПФУ (поливинилхлорид). Дополнительной изоляции нет.
  2. Изоляция медных жил кабеля ВВГнг изготовлена ​​из негорючих материалов ПВХ.
  3. Безгалогенный ПВХ, используемый в качестве изоляционного материала для провода ВВГ ЛС, не выделяет дыма при плавлении. Используется для прокладки электропроводки, в людных местах.
  4. Протягивание кабеля там, где есть возможность его возгорания, осуществляется от марки ВВГнг FrLs. Изоляция огнестойкая и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с высокой степенью пожарной опасности.

Ознакомьтесь с маркировкой кабеля.Познакомимся с ВВГ-расшифровкой провода:

• П - полимерная изоляция провода.
• Б - поливинилхлорид.
• ПВ - группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• Б - внешняя изоляция ПВХ.
• Шв - защита стержней в виде шланга.
• П - внешняя полимерная изоляция.
• Шп - внешняя изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б - кабель бронированный с твердым покрытием.
• D - кабель гибкий. Особой защиты нет.
• Провод ВВГ АПГ, расшифровка которого представлена ​​выше и четко указывает на его назначение.

Сечение кабеля и его значение

При прокладке электрических сетей важно правильно выбрать сечение токоподвода. Передача электрического тока напрямую зависит от сечения проводки.Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электропроводка при пропускании тока по ней начинает нагреваться. Нагрев электропроводки с неправильно подобранным поперечным сечением жилы может привести к непроизвольному возгоранию. Сечение провода нужно брать на тридцать процентов больше. В кабеле есть потери тока, которые необходимо предусмотреть заранее. Завершив скрытую проводку в доме, трудно восполнить убытки в будущем.

Устройство ВВГ АПГ а

Сечение этого типа кабеля от 1.От 5 до 16 квадратов. Количество проводов - два или три.

Обозначение условных обозначений проводов:

  1. B - жилы в ПВХ изоляции.
  2. Во (втором) - ПВХ оболочка кабеля.
  3. D - без защиты кабеля.
  4. П - расположение жил параллельное, плоское.
  5. Ng - горение изоляции не поддерживается.

Кабельная резка ВВГ-Пнг А:

  • жила медная круглой формы однопроволочная первого класса;
  • изоляционный материал - поливинилхлорид;
  • цветная проводка;
  • ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля - передача и распределение электроэнергии переменного тока частотой 50 Гц, мощностью 0,66–1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые ПВХ изоляцией.
Расшифровка ВВГ Шнек:

  1. Б - изоляция виниловая.
  2. Во (втором) - оболочка виниловая.
  3. D голый.
  4. Шнек - жилы однопроволочные.

Кабель строительный ВВГож

Токопроводящая жила медная первого или второго класса ГОСТ 2483. Форма жилы круглая или секторная. Ленточная изоляция из пластификатора ПВХ, снижается горение на открытом огне утеплителя. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг жилы из ПВХ. Наружная оболочка кабеля изготовлена ​​из пластификатора ПВХ, который не поддерживает горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Использование кабеля разрешено на земле, в реках и озерах. Подходит для температур от -50 ° C 0 От до +50 0 ОТ. Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого говорит нам, что провод выполнен из медных жил сечением 3х4. Используйте его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Прокладка кабеля с расшифровкой ВВГ может производиться по стенам зданий и сооружений. Прокладка переносится на опоры и подвески на кабелях. Использование этого типа кабеля разрешено там, где нет опасности возгорания.Прокладывать лучше на оштукатуренных стенах или стенах из гипсокартона.

В случае опасности механического повреждения кабель необходимо защитить. Отличной защитой служат предустановленные стальные трубы, в которые наматывается проволока. Наиболее оправдана прокладка в деревянных домах. Гофрированные шланги, защищающие проводку, широко применяются в строительстве. Также используются различные каналы для защиты кабеля. Укладывать изделия с расшифровкой кабеля ВВГ не рекомендуется. Для этой цели предпочтительно использование проводника ВВГГГ.

Лучший кабель для декодирования - отличные предложения по кабелю для декодирования от мировых продавцов кабеля для декодирования

Отличные новости !!! Вы находитесь в нужном месте для декодирования кабеля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший кабель для декодирования скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели кабель для декодирования на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в расшифровке кабеля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабель для декодирования по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучший плагин декодирования - отличные предложения по плагину декодирования от глобальных продавцов плагинов

Отличные новости !!! Вы попали в нужное место для плагина декодирования.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший плагин для декодирования в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плагин для декодирования на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как декодировать плагин и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести плагин для декодирования по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшее декодирование dtmf - отличные предложения по декодированию dtmf от глобальных продавцов декодирования dtmf

Отличные новости !!! Вы находитесь в нужном месте для декодирования dtmf.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее декодирование dtmf в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили декодирование dtmf на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в декодировании dtmf и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести decoding dtmf по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Декодирование штрих-кода, мобильный Android-декодер, встроенная разработка

2DTG Barcode Team специализируется на разработке программного обеспечения для распознавания изображений для широкого спектра приложений с 1992 года. Начав разработку программного обеспечения для считывания и создания штрих-кода в 1999 году, 2DTG представила свой первый коммерческий штрих-код декодер (и кодировщик штрих-кода) - Data Matrix - выходит на рынок в 2002 году.

С тех пор мы разработали программное обеспечение для считывания штрих-кодов для всех основных одномерных и двухмерных штрих-кодов и каждый год продолжаем расширять наш ассортимент программного обеспечения для декодирования новыми символами.

Платформы и операционные системы

Все библиотеки 2DTG IcEveryCode ™ совместимы с приложениями, разработанными под Windows (XP-10/32 и 64), Linux 32/64, Android 4.x и выше, Windows CE 5.0, Windows Embedded Handheld 6.5, Windows Mobile 6 .5.

Программное обеспечение предлагается как в виде динамических, так и статических библиотек декодирования, которые разработчики могут встраивать в свои приложения во время компиляции и компоновки.

Программное обеспечение для декодирования IcEveryCode ™ разработано для разработчиков программного обеспечения. Библиотеки, предоставляемые для всех платформ, не зависят от способа получения изображения, потому что программа обрабатывает двумерные массивы данных, в которых яркость пикселей представлена ​​в виде растрового изображения.Для считывания растровых изображений в память компьютера можно использовать широкий спектр устройств: офисные сканеры, цифровые фотоаппараты, веб-камеры и другие устройства для оцифровки изображений. Изображения также можно загружать из файлов. Сканирование и запись в память выполняется программным обеспечением пользователя - тогда IcEveryCode ™ распознает и декодирует штрих-коды на отсканированном изображении.

Для промышленных приложений, где используются специализированные считыватели / сканеры штрих-кодов, 2DTG предоставляет услуги по разработке встроенных приложений для переноса своего программного обеспечения на различные аппаратные платформы.Быстрый рост технологий прямой маркировки деталей привел к значительному росту этого рынка за последние несколько лет. К настоящему времени 2DTG портировала свое программное обеспечение для декодирования штрих-кодов на несколько десятков встроенных приложений.

Варианты доставки и активация

Пакет поставки

организован как Developer Tool Kit и включает:

  • Библиотека динамического или статического декодирования штрих-кода
  • Руководство пользователя
  • Декодер / считыватель штрих-кода - ДЕМОНСТРАЦИОННОЕ приложение (включая исходные коды), созданное на C #, Borland C ++ Builder и / или MSVS 2015)
  • Модуль лицензирования для динамических библиотек (Windows 64) или ключ USB-ключа (HASP® HL PRO от SafeNet, Inc.) (Windows 32/64, Linux 32/64)

Активация продукта может быть произведена либо онлайн, либо (вручную) на нашем WEB-сайте во время установки, либо по электронной почте, телефону, факсу, следуя указаниям инструкции по активации во время первого запуска программы.

Сетевое лицензирование (NetFloat) также доступно для снижения общих затрат на лицензирование клиента и упрощения операций в сети компании.

Оценка и тестирование

Все программы для декодирования штрих-кодов доступны в пробных версиях.Они бесплатны и могут быть загружены со страниц продукта или с общей страницы загрузок. Пробные версии полностью функциональны, но их срок действия ограничен 30 днями после первого запуска.

Воспользуйтесь нашим Он-лайн декодером и образцами изображений, чтобы сравнить наши библиотеки декодирования с аналогичными программами наших конкурентов.

Политика лицензирования

Клиенты, приобретающие лицензии непосредственно с этого WEB-сайта с помощью своей кредитной карты или учетной записи PayPal, не обязаны подписывать какие-либо дополнительные документы.Квитанция по электронной почте или номер заказа могут быть использованы в качестве доказательства покупки для службы технической поддержки.

Клиенты, использующие другую форму оплаты (чек, банковский перевод ...), могут быть обязаны подписать лицензию на программное обеспечение и соглашение о технической поддержке до доставки продукта (все лицензиаты должны предоставить проверяемый физический адрес).

Техническая поддержка предоставляется бесплатно в течение 12 месяцев после поставки продукта. Техническая поддержка сверх этих 12 месяцев является предметом дополнительного Соглашения о технической поддержке и обслуживании по выбору клиента.

Шаблоны

«Соглашение о лицензии на программное обеспечение и техническая поддержка» и «Соглашение о технической поддержке и обслуживании» можно получить в нашем отделе продаж.

Неограниченные лицензии также доступны OEM-производителям для встраивания наших SDK для декодирования штрих-кодов на аппаратные или программные платформы в соответствии со специальным лицензионным соглашением.

Преимущества наших библиотек

«Отличительной чертой» наших алгоритмов декодирования является их исключительная надежность, благодаря которой наши продукты лучше всего подходят для приложений DPM (Direct Part Marking), особенно для автомобильной, аэрокосмической и медицинской промышленности.

UUencode - Кодирование UU - Интернет-декодер, кодировщик, преобразователь

Поиск инструмента

UU код

Инструмент для шифрования / дешифрования с помощью UUEncode. UUEncode (для кодирования Unix to Unix) - это симметричное шифрование, основанное на преобразовании двоичных данных (разделенных на 6-битные блоки) в символы ASCII.

Результаты

UUencode - dCode

Тег (и): Кодировка символов

Поделиться

dCode и другие

dCode является бесплатным, а его инструменты являются ценным подспорьем в играх, математике, геокэшинге, головоломках и задачах, которые нужно решать каждый день!
Предложение? обратная связь? Жук ? идея ? Запись в dCode !

Декодер UUEncode - UUDecode

Кодировщик UUEncode

Инструмент для шифрования / дешифрования с помощью UUEncode. _`

Сообщение, зашифрованное с помощью uuencode , начинается с begin (mode) (name), где (mode) - значение прав доступа к файлу Unix, а (name) - имя файла, который будет создан при декодировании.

Пример: begin 664 dcode.txt создаст файл с именем dcode.txt с правами доступа 664.

Сообщение, закодированное с помощью uuencode , заканчивается строкой, содержащей только конец.

Кодирование состоит из чтения двоичных данных (потока или файла), разделенных на группу из 3 байтов (т. Е. 24 бита, возможно, дополненных битами в 0 в конце, если необходимо). Эти 24 бита сами разделены на 4 группы по 6 бит. И каждая 6-битная группа (имеющая двоичное значение от 000000 до 111111) преобразуется в десятичную (число от 0 до 63 по основанию 10).

Таблица кодирования похожа на таблицу ASCII, но сдвинута на 32 и ограничена 64 символами.

Программа кодирования также добавляет в самое начало каждой созданной строки текста количество символов / байтов, закодированных в этой строке; Этот счетчик (от 1 до 45) сам кодируется (добавлением 32 к самому себе) перед преобразованием в символ ASCII. Таким образом, максимально допустимый размер создаваемых строк составляет 61 символ (1 символ для начальной длины плюс 60 символов, кодирующих 45 байтов).

Пример: Кодирование dCode переведено% 9 $ -O9 & 4`

Как расшифровать шифр UUEncode?

Расшифровка по UUEncode (uudecode) применяется по строкам.

Пример: Сообщение было закодировано% 9 $ -O9 & 4`

Первый символ каждой строки соответствует количеству символов в строке.

Пример: % - это 5-й символ алфавита UUEncode (индекс 0), простое сообщение будет содержать 5 байтов.

Остальные символы следует рассматривать в группах по 4 человека.

Пример: Первая группа из 4 символов - 9 $ -O.

Запишите позицию каждого символа в алфавите и преобразуйте эту позицию в двоичную форму (6 бит), чтобы получить 24 бита.

Пример: 9 находится в позиции 25 или 011001 в 6-битном двоичном формате, $ находится в позиции 4 либо 000100 и т. Д.

Пример: 9 $ -O, следовательно, соответствует этим 24 битам: 011001 000100 001101 101111

Затем 24 бита делятся на 3 байта (по 8 бит).Эти 3 байта принадлежат исходным данным.

Пример: 011001 000100 001101 101111 становится 01100100 01000011 01101111, которые представляют собой значения ASCII d, C и o соответственно.

Пример: Наконец, зашифрованное сообщение "% 9 $ -O9 & 4" соответствует простому сообщению dCode.

Как распознать зашифрованный текст UUEncode?

Сообщение обычно должно начинаться с начала и заканчиваться на конец (но это не обязательно).

Если он начинается с begin, за ним следует тройка восьмеричных цифр, обычно 644, 755 или 777

Сообщение состоит из 65 различных символов.

Какие есть варианты шифра UUEncode?

Технически можно использовать другой алфавит, но это уже не UUEncode . Существуют и другие аналогичные методы кодирования, наиболее известный из которых - Base64, дополняющий тип MIME для отправки файлов через Интернет.

Задайте новый вопрос

Исходный код

dCode сохраняет право собственности на исходный код онлайн-инструмента UUencode. За исключением явной лицензии с открытым исходным кодом (обозначенной CC / Creative Commons / free), любой алгоритм, апплет или фрагмент (преобразователь, решатель, шифрование / дешифрование, кодирование / декодирование, шифрование / дешифрование, переводчик) или любая функция (преобразование, решение, дешифрование / encrypt, decipher / cipher, decode / encode, translate), написанные на любом информатическом языке (PHP, Java, C #, Python, Javascript, Matlab и т. д.)) доступ к данным, скриптам или API не будет бесплатным, то же самое касается загрузки UUencode для автономного использования на ПК, планшете, iPhone или Android!

Нужна помощь?

Пожалуйста, заходите в наше сообщество Discord, чтобы получить помощь!

Вопросы / Комментарии

Сводка

Инструменты аналогичные

Поддержка

Форум / Справка

Ключевые слова

uuencode, uudecode, uu, unix, mime, ascii, base64, начало, 644,755,777

Ссылки


Источник: https: // www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
