Кабель ВВГнг-LS — Расшифровка, Характеристики и все Сечения

Кабель ВВГнг-LS — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 630 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГнг-LS

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

нг

— не распространяет горение при групповой прокладке

(А)

— класс пожарной безопасности категория A

LS

— с пониженным дымо- и газовыделением (low smoke)

ВВГнг-LS-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-LS-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГнг-LS

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГнг-LS

3533713500

Класс пожарной безопасности

П1б. 8.2.2.2

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	10 Н/мм	10 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	10 Н/мм	10 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	125%	125%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

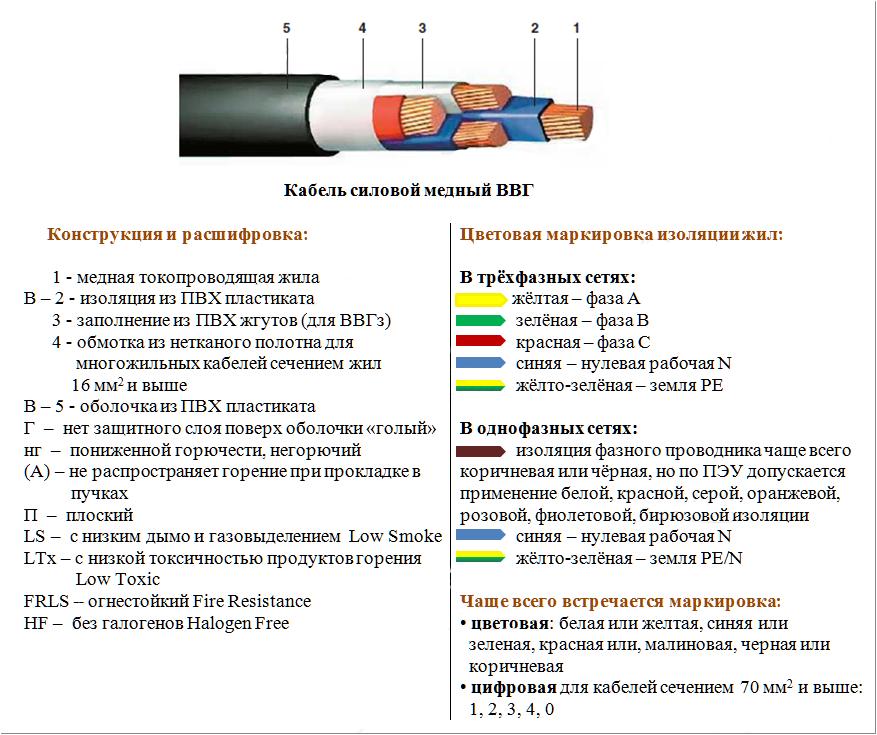

Конструкция ВВГнг-LS

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности
3. 3. Заполнение из ПВХ пластиката пониженной пожарной опасности — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
5. 5. Оболочка из ПВХ пластиката пониженной пожарной опасности

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГнг-LS Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГнг-LS

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
• Класс пожарной опасности по ГОСТ 31565-2012: П1б. 8.2.2.2
• Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
• Могут применяться во взрывоопасных зонах классов В1 и В1-а

Сечения и маркоразмеры ВВГнг-LS

Выбрав необходимый размер кабеля ВВГнг-LS, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГнг-LS 1х1,5
• ВВГнг-LS 1х2,5
• ВВГнг-LS 1х4
• ВВГнг-LS 1х6
• ВВГнг-LS 1х10
• ВВГнг-LS 1х16
• ВВГнг-LS 1х25
• ВВГнг-LS 1х35
• ВВГнг-LS 1х50
• ВВГнг-LS 1х70
• ВВГнг-LS 1х95
• ВВГнг-LS 1х120
• ВВГнг-LS 1х150
• ВВГнг-LS 1х185
• ВВГнг-LS 1х240

• ВВГнг-LS 2х1,5
• ВВГнг-LS 2х2,5
• ВВГнг-LS 2х4
• ВВГнг-LS 2х6
• ВВГнг-LS 2х10
• ВВГнг-LS 2х16
• ВВГнг-LS 2х25
• ВВГнг-LS 2х35
• ВВГнг-LS 2х50
• ВВГнг-LS 2х70
• ВВГнг-LS 2х95
• ВВГнг-LS 2х120
• ВВГнг-LS 2х150
• ВВГнг-LS 2х185
• ВВГнг-LS 2х240

• ВВГнг-LS 3х1,5
• ВВГнг-LS 3х2,5
• ВВГнг-LS 3х4
• ВВГнг-LS 3х6
• ВВГнг-LS 3х10
• ВВГнг-LS 3х16
• ВВГнг-LS 3х25
• ВВГнг-LS 3х35
• ВВГнг-LS 3х50
• ВВГнг-LS 3х70
• ВВГнг-LS 3х95
• ВВГнг-LS 3х120
• ВВГнг-LS 3х150
• ВВГнг-LS 3х185
• ВВГнг-LS 3х240

• ВВГнг-LS 3х2,5+1х1,5
• ВВГнг-LS 3х4+1х2,5
• ВВГнг-LS 3х6+1х4
• ВВГнг-LS 3х10+1х6
• ВВГнг-LS 3х16+1х10
• ВВГнг-LS 3х25+1х16
• ВВГнг-LS 3х35+1х16
• ВВГнг-LS 3х50+1х25
• ВВГнг-LS 3х70+1х25
• ВВГнг-LS 3х95+1х35
• ВВГнг-LS 3х95+1х50
• ВВГнг-LS 3х120+1х70
• ВВГнг-LS 3х150+1х70
• ВВГнг-LS 3х185+1х95
• ВВГнг-LS 3х240+1х120

• ВВГнг-LS 4х1,5
• ВВГнг-LS 4х2,5
• ВВГнг-LS 4х4
• ВВГнг-LS 4х6
• ВВГнг-LS 4х10
• ВВГнг-LS 4х16
• ВВГнг-LS 4х25
• ВВГнг-LS 4х35
• ВВГнг-LS 4х50
• ВВГнг-LS 4х70
• ВВГнг-LS 4х95
• ВВГнг-LS 4х120
• ВВГнг-LS 4х150
• ВВГнг-LS 4х185
• ВВГнг-LS 4х240

• ВВГнг-LS 5х1,5
• ВВГнг-LS 5х2,5
• ВВГнг-LS 5х4
• ВВГнг-LS 5х6
• ВВГнг-LS 5х10
• ВВГнг-LS 5х16
• ВВГнг-LS 5х25
• ВВГнг-LS 5х35
• ВВГнг-LS 5х50
• ВВГнг-LS 5х70
• ВВГнг-LS 5х95
• ВВГнг-LS 5х120
• ВВГнг-LS 5х150
• ВВГнг-LS 5х185
• ВВГнг-LS 5х240

ГОСТ ВВГнг-LS

Ниже представлены государственные стандарты для ВВГнг-LS, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГнг-LS

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГ

с медной жилой, изоляцией и оболочкой из ПВХ.

Заводы-производители ВВГнг-LS

ООО «КабельЭлектроСвязь»

ООО «Кабельный завод Кабэкс»

АО «Людиновокабель»

АО «Электрокабель «Кольчугинский завод»

ООО «Камский Кабель»

ООО «ВИМ-Кабель»

АО «Псковкабель»

АО «Росскат»

ООО «ЭНТЭ»

АО «Уралкабель»

ООО «Рыбинсккабель»

АО «Ивановский Кабельный Завод»

ЗАО «Белтелекабель»

ЗАО «Агрокабель»

ООО «НЗСК»

ООО «Радиус»

АО «Ники»

АО «Самарская кабельная компания»

ООО «ТД ПромЭл»

АО «Марпосадкабель»

АО «Завод Чувашкабель»

ОАО «Беларускабель»

ООО «Кабельный Завод «Алюр»»

ООО «НКЗ Кабель-Центр»

ООО «НКЗ «Электрокабель НН»

ООО «ЭМ-кабель»

ЧАО «Азовкабель»

ООО «ТД РТ-Кабель»

ООО «Луки-Кабель»

АО «Белэлектрокабель»

ООО «ТД ЛипарКабель»

ООО «Межрегионпром»

ООО «БРЭКС»

ООО «Томсккабель»

АО «Элкаб-КЗ»

ООО «ПКФ Воронежкабель»

АО «Тверьэнергокабель»

ООО «ГК Энергокомплект МФ»

ООО «ТД СКК»

АО «Завод «Энергокабель»

ООО «МКЗ»

ООО «ПромСтройКабель»

АО «Сибкабель»

АО «Электротехмаш»

ООО «СмолКабель»

ООО «ЦентрКабель»

ООО «Prysmian Group Russia»

ООО «ВЛКЗ»

ООО «Кабельный завод «Энергия»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «Арзамасский кабельный завод»

ООО «Красноярская Кабельная Фабрика»

ООО «УК «Кавказкабель»

НАО «Иркутсккабель»

ООО «КЗ Титан»

ООО «Элпром»

ООО «Дмитров Кабель»

ООО «Конкорд»

ООО «Сарансккабель»

АО «Казэнергокабель»

АО «ОКБ-Комплектация»

ООО «ПромЭко»

ОАО «Щучинский завод Автопровод»

ОАО «Амурский кабельный завод»

ООО «Калужский кабельный завод»

ООО «Завод Москабель»

ООО «Угличкабель»

ООО «КЗ «Цветлит»

АО «НП «Подольсккабель»

Ваша заявка на кабель ВВГнг-LS успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

ВВГнг LS кабель: все, что нужно знать

ВВГнг LS кабель: все, что нужно знать

Очень большое распространение получил силовой кабель ВВГнг LS, использующийся для распределения или передачи электрической энергии в различных объектах. Провод может устанавливаться как в бытовых, так и промышленных помещениях.

Расшифровка маркировок кабеля ВВГ

ВВГнг расшифровывается как:

• В — наружная изоляция состоит ПВХ.
• Г – голая силовая жила.
• НГ – Негорючесть. В основе конструкции негорючий материал.

Маркировка дает краткое описание определенному типу кабеля, указывает его технические характеристик. Расшифровать аббревиатуру может помочь специалист в области электротехники или продавец-консультант в магазинах. Наличие дополнительных буквенных обозначений на маркировке будет свидетельствовать об определенных особенностях кабеля. Например, буквы АКВВГнг LS означает, что это контрольный кабель с жилами из алюминия и изоляцией ПВХ.

Разновидности кабеля ВВГнг

• АВВГнг LS — аналог стандартного ВВГ провода, отличается тем, что не распространяет ток. Начальная «А» указывает на то, что кабель алюминиевый, а не медный.
• ВВГнг LS —еще один кабель с аналогичными техническими характеристиками. LS означают low smoke (не выделяет дым).
• АВВГнг — кабель, наделенный аналогичными характеристиками предыдущей модели, но не обладает низким уровнем распространения дыма. Буквы НГ расшифровываются как не горючий.
• ВВГНД – кабель из ПВХ, оснащен двойной изоляцией. В названии буква Д означает двойной.
• ПВВГнг – плоский провод, жилы покрыты изоляцией из термосшитого полиэтилена. Не горит.
• АКВВГнг LS — контрольный алюминиевый кабель с ПВХ изоляцией, не способный распространять горение и дым.

Особенности кабеля ВВГнг LS

ВВГнг — наружный силовой электрический кабель, использующийся для питания:

• мобильных электроприборов;
• стационарных электроприборов.

ВВГнг LS считается универсальной разновидностью кабелей, поэтому работает в различных условиях:

• можно прокладывать кабель в местах с повышенной влажностью, например в ванной.
• ВВГнг LS смело можно прокладывать на высоте и под землей.
• Благодаря огнестойкости, не поддерживает горение, не выделяет дыма под действием открытого огня.
• Технические характеристики позволяют его использования на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля линейки ВВГ имеет различные технические характеристики. Например, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Срок эксплуатации ВВГнг LS составляет 20 лет, однако, производители указывают значительно больший срок службы.

Этот провод нередко применяется в опасных условиях с высокой вероятность возгорания. Отличается гибкостью, прочной изоляцией, повредить которую сложно повредить. Также ВВГ не поддается влиянию пара, влаги и агрессивных газов.

Основные характеристики ВВГ

ВВГнг изготавливается из меди, содержит 1-5 токопроводящих жил. Изоляция выполнена из ПВХ и термической ленты, скрепляющих лент, внешней и внутренней. Двухжильные модели применяют для разводки проводов в квартирах и домах.

Согласно ГОСТ, минимальное сечение жилы составляет 1,5 мм², но провод может быть гораздо толще и иметь значительно большее сечение. Максимальное значение по ГОСТ — 230 мм². Размер рабочей нулевой жилы зависит от фазных проводников. Если основная токоведущая жила от 1,5 до 2,5 мм², то сечение будет от 1,5 до 2,5 мм² .

Характеристики ВВГнг LS провода

Кабель ВВГнг LS (ГОСТ 22483) отличается широким ассортиментом. В зависимости от модели имеет от 1 до 5-ти токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или округлую форму.

Кабель ВВГнг LS используется в стационарных установках для передачи и распределения электроэнергии, рассчитан на номинальное напряжение сети от 660 до 1000 В.

Диапазон рабочих температур — от 30°С до +50°С.

Силовой тип кабеля используется при температуре +35°С, допустимая влажность воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного нагрева поверхности при минимальной температуре –15°С.

Монтажный радиус изгиба для одножильных кабелей – 10 диаметров. Для многожильных – 7,5 диаметров.

Допустимая максимальная температура внешней среды, при которой возможна эксплуатация конструкции, +70 °С. Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20лет и более.

Каталог кабелей ВВГнг

Сокращения и описания проводов | Multi/Cable Corporation

Провод.

Сокращение провода	Описание
АФ	Асбест 302°F. Крепежный провод, 18-10 AWG. Термостойкий, С некоторыми влагостойкими типами.300в. Максимум.
АЛ	Асбест пропитанный до 300В. 257°F, только сухой.
АВА, АВБ и АВЛ	Асбесто-лакированный батист, 194-230°F, сухая с AVL влажным.
Б	Наружная оплетка обычно из стекла.
Звонок	обычно низкого напряжения, обычно 18awg. Никакой резины, только 2 слоя хлопка, скрученных в противоположных направлениях.
С	Два или более многожильных провода с гибкой изоляцией для временного использования. Термореактивный или термопластичный, только для сухого использования. Грубый сервисный провод, но не такой красивый, как «ПО». Утеплитель вдвое толще, но похож на «PO» с верхним слоем из шелка или вискозы. Обычно желто-зеленый плетеный жакет, «Зелено-желтый шнур». Без внешней оболочки проводов, просто скрученные одиночные жилы. Шнур лампы, 2 или более 18-10Awg. (Теперь это термореактивная или термопластичная изоляция с внешним хлопковым покрытием. ) Подвесное и портативное использование, не интенсивное использование в сухих местах.
ДБРК	Old Household, двойная проволока с резиновым покрытием и хлопчатобумажной оплеткой. Погода и огнестойкость.
Е	Кабель лифта, 2 или более, 20-2 AWG. Проводники, термореактивные, 3 слоя хлопчатобумажной оплетки с гибкой огнестойкой и влагостойкой нейлоновой оболочкой. Для освещения и управления лифтом в безопасных местах. Может включать кабель связи 20 AWG и/или оптические волокна внутри покрытия, и допускается поддержка через центр изоляции. Обозначение «L.S» = огнезащитный состав с ограниченным дымообразованием.
ЭО	Кабель лифта, такой же, как и выше, но один тип доступен для опасных зон.
ЭТ	Лифтовый кабель, такой же, как E, с вискозной оплеткой на каждой жиле.
ЭТЛБ	То же, что и E, но без оплетки на каждом проводнике. A14
ЭТП	То же, что и E, с плетеными проводниками из вискозы и для опасных зон.
ЭТТ	То же, что и ETP, но без внешней крышки.
ЭВ	Шнур электромобиля. 18 — 500 тысяч кубических миль. Авг. Два или более проводников, а также заземляющие проводники и дополнительные гибридные кабели для передачи данных или сигналов и дополнительные оптоволоконные кабели. Термореактивный материал с опциональной нейлоновой изоляцией и опциональной оплеткой. Наружное покрытие из термореактивного материала. Для зарядки электромобилей во влажных местах и ​​для особо тяжелых условий эксплуатации.
EVJT	То же, что и шнур EV, но калибр от 18 до 12 AWG и более тонкая оболочка. B19
ЕВА	То же, что и шнур EV, но с изоляцией и покрытием из термопластичного эластомера.
ЭВТ	То же, что и шнур EV, но с изоляцией из термопласта.
Ф	Фиксирующая проволока, 90°C.
ФКС	Плоские медные проводники, край к краю для ковра и под полом.
ФЭП	Изоляция из фторированного этиленпропилена, рассчитанная на температуру более 194°F. Только сухой.
ФЭПБ	То же, что FeP, но с наружным покрытием из стекловолокна или асбеста. 392°F. Только сухой.
ФФХ-2	Термостойкая резиновая проволока, гибкие жилы, 167°F. Типы с резиновым покрытием и покрытием из латексной резины.
Г	8Awg до 500 KCMil., 2-6 проводников плюс заземляющие проводники. Портативный термореактивный, масляный Res., Сверхтяжелое использование. Кабель для сцены и гаража.
Н	Более высокая температура тока нагрузки. Может использоваться при температуре 167°F. Максимум.
ВЧ	ECTFE Одножильный или 7-жильный. 18-14 августа. Этиленхлортрифторэтилен. 302°F. Фиксирующий провод.
ХФФ	Многожильный провод ECTFE, такой же, как HF.
ЧЧ	Значительно более высокая температура 194°F. Максимум.
HPD	Нагревательный шнур 18-12 AWG, от 2 до 4 проводников. Только для сухого использования. Термореактивный или термореактивный с проволокой, покрытой асбестом, вместо хлопка, но аналогичен типу С. Покрыт хлопком или вискозой. Не сложное использование.B31
ХПН	Нагревательный шнур, 18-12 AWG., от 2 до 3 проводников. Влажное использование, только легкие нагрузки. Маслостойкий термореактивный материал. Не скрученный.
ГС	Нагревательный шнур, 14-12 AWG. , от 2 до 4 проводников. Изоляция из термореактивного материала с хлопковым или термореактивным наружным покрытием, очень жесткое использование.
ХСЖ	То же, что и HS. Но 18 — 12 августа, только жесткое использование.
ХСО	То же, что и HS. с маслостойким наружным покрытием, очень жесткое использование.
ХСЖО	То же, что и HSO, но только жесткое использование. Доступно 18–12 авг.
ХСОУ	То же, что и HS. Но с маслостойкими изоляторами Thermoset и маслостойким покрытием Extra Hard Usage.
HSJOO	То же, что и HSOO, но только для тяжелых условий эксплуатации и 18-12 AWG. Доступный.
ИГС	Встроенный газовый прокладочный трос, для наружного применения.
KF-1- и KF-2,	Крепежный провод с ленточной изоляцией, одножильный или 7-жильный, 18-10 AWG. Лента из ароматического полиамида, 392°F. Фиксирующий провод.
КФФ-1- и КФФ-2	Многожильный провод KF, примечание: -1- обозначает 300 В. Максимум.
Л	Свинцовая куртка.
МИ	Кабель с минеральной изоляцией и металлическим экраном. Оксид магния, 194°F или 482°F, в сухих или влажных местах, с наружным покрытием из меди или легированной стали. Минеральная изоляция и экранированный металл.
МТЗ	Влага, тепло и масло Res. Огнестойкий термопласт. Проводка станка во влажных местах 140°F. Или 196°F. В сухих местах с нейлоновой или аналогичной оболочкой.
МВ	Кабель среднего напряжения, твердый диэлектрик 2001 вольт плюс.
Н	Экструдированный нейлон или термопластичный полиэстер, прочный и очень устойчивый к газу и маслу.
НМ	«Romex», неметаллический кабель с бумажной оболочкой между жилами и пластиковой пленкой.
НМТ	См. провод RFH ниже. (Неметаллическая трубка. )
НМЦ	«Romex», неметаллический кабель с прочной пластиковой оболочкой.
О	Неопреновая куртка. См. кабель SO.
П	Rough Service шнур типа пылесоса. Гибкий, но такой же, как у типа «C», с каучуковым покрытием, таким как «POSJ», обе нити которого покрыты внешним слоем ткани.
ПАФ	Перфторалкокси, твердый или 7 нитей, 482°F. Крепежная проволока, 18-14 AWG. никелевая или медная проволока с никелированным покрытием. См. провод PFA.
ПАФФ	Многожильный провод PAF, 302°F.
ПД	18-10 авг. Термореактивная или термопластичная изоляция Хлопковая оплетка и внешнее покрытие из хлопка или вискозы. Подвесная или портативная проводка, сухие места, не жесткое использование. Витой портативный шнур.
ПФ	Фторированный этиленпропилен, крепежная проволока, одножильная или семипроволочная 392°F. 18-14 августа. Фиксирующий провод.
ПФА	Перфторалкокси, 194°F. Для сухих и влажных условий. См. провод PAF.
ПФАХ	Перфторалкокси, 482°F. Только сухой провод, только провод Raceway или Apparatus.
ПФФ	То же, что и провод PF, но многожильный. 302°F.
ПГФ	Фторированный этиленпропилен, стеклянная оплетка. 392°F. Одножильный или семижильный. 18-14 августа. Крепежный провод.
ПГФФ	Многожильный провод PGF, 302°F.
ПО	Шнур для лампы с наружным слоем из шелка или вискозы. Провода не витые, а параллельные. Хлопчатобумажная пряжа, обматывающая круглые скрученные нити; Изоляторы из каучука поверх хлопка, которые изолируют каучук от прилипания к нитям, делая его более гибким. Слой хлопка поверх резины, с оболочкой из вискозы или шелка, закрывающей два провода параллельно.
POSJ	Новая замена для «PO» с резиновой оболочкой, покрывающей оба провода, не изнашивается, как тканевые провода, можно стирать.
СИЗ	Переносной силовой кабель для гаража, 8–500 тыс. смил. От 1 до 6 проводников плюс заземляющие проводники. Изоляция из термопластичного эластомера с наружным покрытием из маслостойкого термопластичного эластомера. Портативное сверхтяжелое использование. Рейтинг для сцены и
ПТФ	Экструдированный политетрафторэтилен, одножильный или семижильный, 18-14 Awg. 482°F. Никелированная или покрытая никелем медная проволока.
ПТФФ	Многожильный провод PTF, 302°F. 18-14 августа.
Р	Резиновая или неопреновая изоляция. (резина лучшего качества) Бытовая проводка.
РФХ-1	Термостойкий, с резиновым покрытием, 167°F. 18 авг. 300в. Крепежный провод, одножильный или семижильный. Также введите «NMT» крепежный провод.
РФХ-2	Термостойкий, провод RFH, 18-16 AWG. 600в. с латексной резиной или каучуковым покрытием. В остальном то же, что и RFH-1
РФХХ-2	(LS) Ограниченно дымостойкий, огнестойкий, сшитый синтетический провод с изоляцией из полимера. Одножильный или многожильный 18-16 AWG. и сшитый синтетический полимер с наружной оболочкой. Без крышки или NMT 194°F. Многожильный кабель и крепежный провод.
Правая сторона	Термореактивный, 167°F. Только сухой и влажный, огнестойкий и влагостойкий. Лучшее качество, лучше, чем провод RH и RP. Для заводов и тому подобное. Влажность Рез. & Негорючее неметаллическое покрытие.
РХХ	Термореактивный, 194°F. Только сухой и влажный, огнестойкий и влагостойкий.
РП	Резиновая изоляция высшего качества.
RUH	Термостойкая латексная резина 167°F, только сухая.
РВХ	Огнестойкость, устойчивость к озону и влаге, 167°F. Для сухих и влажных помещений свыше 2000 вольт.
РВХ-2	194°F. Непрерывная термореактивная термореактивная. Для сухих и влажных помещений.
С	Жесткий служебный шнур с двумя или более многожильными проводниками 18–2 AWG. с порцией тканого хлопка между медью и термореактивной изоляцией. Джут или другие «наполнители» скручиваются вместе с проводниками в круглую сборку. Наружная оболочка из высококачественной резины или современного термореактивного материала. Для портативного или подвесного, влажных местах. Особо жесткое использование. Использование сцены и гаража.
СА	Силиконовый каучук или силиконовый асбест, 194°F. Для сухих и влажных помещений. Изоляция из силиконовой резины со стеклом или другим плетеным покрытием. (392°F. Специальное применение)
SBRC	Old Household, Single Резиновая оплетка, покрытая хлопчатобумажной оплеткой.
ЮК	Обозначение «NEC» для кабелей индустрии развлечений и сценического освещения; номинал 600 вольт 8 AWG — 250 KCMmil. 1 или более проводников. Особо жесткое использование. Термореактивная изоляция и внешнее покрытие.
СКЭ	То же, что и SC, с изоляцией из ПВХ или термопластичного эластомера и наружным покрытием.
СКТ	То же, что и SC, с изоляцией из термопласта на основе TPE и наружным покрытием.
SE	Огнестойкий и влагостойкий, жесткий сервисный шнур. 18 -2 авг. 2 или более проводников, используйте метро, ​​сцену и гараж, а не огнестойкие. Изоляция и внешнее покрытие из термопластичного эластомера.
SEO	То же, что и SE, но с маслостойким внешним покрытием.
СЕОО	То же, что и SEO, но также с маслостойкой изоляцией.
СИС	Провод распределительного щита 194°F. Термопласт огнестойкий для распределительных щитов. Синтетическая термостойкая резина. Только сухой.
СЖ	То же, что и S-Cord, с более легкой оболочкой 18-10 Awg. 2-5 проводников, термореактивная изоляция и внешняя оболочка. Юниор Хард Сервисный Шнур.
СЖЭ	То же, что и SJ, с изоляцией из термопластичного эластомера и внешним покрытием.
СЕО	То же, что и SJE, но маслостойкий.
СЖО	То же, что и SJ, но с маслостойким наружным покрытием. То же, что и шнур SO, но с еще более легкой оболочкой.
СЖОО	То же, что и SJO, но также с маслостойкой изоляцией.
СДТ	То же, что и шнур SJ, но с внешней оболочкой и изоляцией из (термопластичных) материалов.
СФ	Силикон 200°C. Фиксирующий провод.
SF 1 или 2	Силиконовый каучук NMT, 392°F. «-1\» соответствует 18 AWG. 300 В. «-2\» соответствует 16-18 AWG. 600в. Одножильный или семижильный. Фиксирующий провод.
SFF 1 или 2	Многожильный провод SF, NMT. 302°F.
СО	Шнур, такой же, как S-корд, термореактивная изоляция с маслостойкой оболочкой из неопрена или аналогичного термореактивного материала. Рассчитан на использование на сцене и в гараже.
СОО	То же, что и SO, с маслостойкой изоляцией
Серийный номер	Провод из синтетического каучука, переименованный в 1947 году в «тип T» из первоначального кодового обозначения 1940 года, термопластичная изоляция, без хлопка, не морозостойкий.
СП	Резина «Zip Cord».
СП-1	Полностью термореактивный параллельный шнур 20–18 AWG, 2 или 3 проводника. Подвесное или портативное использование, влажные места, не жесткое использование. Не скрученный.
СП-2	То же, что SP-1, но 18-16 AWG.
СП-3	То же, что и SP-1, но 18-10 AWG. Для холодильников, комнатных кондиционеров.
СФЭ	Полностью эластомерный (термопластический) параллельный шнур. 20-18 августа. 2 или 3 проводника. В остальном то же, что и шнур SP-1 на 3.
СПТ	«Шнур-молния», шнур для крепления, 2- или 3-жильный, скрученный, в зависимости от сечения и количества проводов. Например: «18-3\» — это 3-жильный провод калибра 18. Изоляция из термопласта. В остальном то же, что и шнур Sp-1 — 3.
СРД	Диапазон или кабель для сушки. 10-4 авг. 3 или 4 проводника. Термореактивная изоляция и внешнее покрытие. Портативный для влажных мест. 3-жильные версии не скручены.
СРДЭ	То же, что и кабель SRD, но с изоляцией и внешним покрытием из термопластичного эластомера.
СРДТ	То же, что кабель SRD, но с изоляцией из термопласта и внешней оболочкой.
СТ	То же, что и шнур S, но с внешней оболочкой из (термопластичных) материалов. 18-2 авг. 2 и более проводников. Рассчитан на использование на сцене и в гараже.
СВ	То же, что и SJ Cord, но с еще более легкой оболочкой. Шнур пылесоса. 18-16 августа. 2 или 3 проводника. Термореактивная изоляция и покрытие. Не тяжелое использование, подвесной или портативный, влажные места.
СВЭ	То же, что и шнур SV, но с изоляцией и покрытием из термопластичного эластомера.
СВО	То же, что и шнур SV, но с термореактивной изоляцией и маслостойким термореактивным покрытием.
СВТ	То же, что и шнур SV с внешней оболочкой из (термопластика). Материалы.
Т	Провод с изоляцией из термопласта для защиты от температур ниже 32° до 150°F. Шнур с мишурой 140°F,(TP, TS, TPT, TST)
ТА	Термопласт и асбест, 194°F, только для распределительного щита.
ТК	Сигнальный провод, питание и управление.
ТВ	Тройник с водостойкой изоляцией. Не следует закапывать прямо в землю. 140 ° Огнестойкий, термостойкий и влагостойкий термопласт.
ТБС	Термопласт с волокнистой внешней оплеткой, 194°F. Огнестойкий (распределительные щиты).
ТБВП	Тройная оплетка, защищенная от атмосферных воздействий, без использования резины, 3 слоя водонепроницаемого хлопка, используемые для одиночных проводов на открытом воздухе.
Т2	Крепежная проволока, покрытая термопластом, одножильная или 7-проволочная. 140°F. 18-16 августа. Крепежный провод.
ТФЭ	Расширенный политетрафторэтилен. 482°F. Только сухие помещения, проводка аппарата или кабелепровода или открытая проводка, Avl. Только с никелем или медной проволокой с никелевым покрытием.
ТФФ	То же, что и провод T2, но многожильный, 140°F.
ТФН	Проволока крепежная с покрытием из термостойкого термопласта, одножильная или семипроволочная. 18-16 августа. И нейлоновую куртку или аналогичную, выдерживающую температуру 194°F.
TFNN	То же, что и TFN, но не работает.
THW	TW-Wire 167°F. С более тяжелой термостойкой изоляцией. Сухие и влажные места, огнестойкие. (194°F. Специальное применение в электроразрядном осветительном оборудовании, 1000 Вт при разомкнутых цепях или меньше.)
THHN	Термопласт 194°F. Изоляция с наружной нейлоновой (или эквивалентной) оболочкой Термостойкая, огнестойкая нейлоновая или эквивалентная оболочка. Сухие и влажные места.
THHW	Термопласт 167°F. Мокрые локации. Огнестойкий, термостойкий. (194°F. Сухие места.)
ТФЭ	Экструдированный политетрафторэтилен. 482°F. Сухие зоны только для проводки аппаратов и кабельных каналов или открытой проводки.
THWN	Изоляция из термопласта, 167°F. с внешней нейлоновой (или аналогичной) оболочкой; Огнестойкий, термостойкий и водостойкий.
ТЭП	«Flexalloy — это термопластичный эластомер сверхвысокой молекулярной массы на основе ПВХ от Teknor Apex, Vinyl Division, который позиционируется как «более легкий, более гибкий и более устойчивый к экстремальным холодам», чем кабель, изготовленный из обычных компаундов. Компания Coast Wire and Plastics Technology использует его для создания оболочки новой линейки производимых ими кабелей под названием FlexOLite Touring Cable. Компаунд Flexalloy используется для внутренней изоляции и внешней оболочки. «Одним из больших преимуществ винилового термопласта Flexalloy для изоляции и облицовки является то, что он весит вдвое меньше, чем резина», — Джим Крисман, вице-президент отдела развлечений. Of Coast Wire (Конструкция кабеля PLSN p77, ноябрь 2003 г. 9)0016
ТПТ	Параллельный шнур-мишура. 27 авг. 2 проводник. Изоляция и покрытие из термопласта. Подключается к прибору мощностью не более 50 Вт и на расстоянии не более 8 футов с помощью специального разъема для влажных помещений и не жесткого, но чрезвычайно гибкого использования. Не витые жилы.
ТС	Шнур с мишурой в оболочке. 27 авг. 2 проводник. Изоляция и покрытие из термореактивного материала, в остальном такие же, как у ТРТ.
ТСТ	То же, что и шнур TS, но с изоляцией и покрытием из термопласта.
УФ	Подземный кабель питания и ответвления, 140°F. водонепроницаемая версия NMC, предназначенная для закапывания в землю.
ИСПОЛЬЗОВАНИЕ	Входной кабель для подземных коммуникаций не огнестойкий, но высокотемпературный. Провод 167°F. Заменяет экранированный кабель. С толстым резиновым покрытием, с внешним покрытием повышенной водостойкости, также может быть типа «Т» с защитой из термопласта.
В	Лакированный батист, #6 по MCM2000, 185°F, только для сухого использования.
Вт	Шнур, рассчитанный на 2000 вольт, очень жесткое использование; 8-500 кмил. 1-6 проводников. Заменен сварочный кабель, как в кабеле приемлемой стадии, пока не будет разработан тип SC. Термореактивная изоляция с маслостойким термореактивным покрытием. Рассчитан на использование на сцене и в гараже.
Х	Сшитый синтетический полимер, очень прочный, влагостойкий и термостойкий. Фиксирующий провод.
XF	То же, что и провод X, но одножильный или семижильный, 302°F. 300в. 18-10авг. Сшитый полиолефин.
XFF	То же, что и XF, но многожильный.
ХЧХ	Термореактивный, 194°F. Сухие и влажные помещения. Огнестойкий.
XHHW	Влагостойкий термореактивный материал, 194°F. Для сухих и влажных мест и 167°F. Для влажных мест. Огнестойкий, влагостойкий.
З	Сухие и влажные помещения, 194°F (302°F. Сухие помещения для специальных применений) Модифицированный этилен-тетрафторэтилен.
ЗФ	Модифицированный этилентетрафторэтилен, твердый или семижильный, 18-14 Awg. то же, что и Z выше, 302°F. Крепежный провод.
ЗФФ	То же, что и ZF выше, но с перекручиванием.
ЖФ	Одножильный или семижильный ETFE, модифицированный для высоких температур. 392°F. 18-14 августа. Фиксирующий провод.
ЗВ	Модифицированные этилентетрафторэтиленовые влажные места, 167°F; (194°F. Сухая и влажная среда; 302°F. Сухая, специальные приложения).

Определения кабелей — Глоссарий запутанной кабельной терминологии

Некоторые термины, используемые в кабельном бизнесе, могут вызвать раздражение даже у самых опытных людей в отрасли. Если какой-либо из эта терминология когда-либо заставляла вас чесать затылок, вы, конечно, не одиноки. Ниже вы найдете список, который дать вам разбивку этих аббревиатур, акронимов и другого сбивающего с толку отраслевого жаргона. Эти определения были составлено, чтобы ответить на наиболее распространенные вопросы о кабельной терминологии, которые наша команда технической поддержки здесь, в CableWholesale получает каждый день.

АВГ: Сокращенно от «American Wire Gauge», эта спецификация используется для измерения диаметра сплошных и круглых электрический токопроводящий провод. Это измерение помогает определить пропускную способность провода по току, а также его напряжение и уровень сопротивления. Стандартный способ определения калибра провода состоит в том, что чем больше число, тем тем меньше фактический AWG. Например, 14 AWG меньше и содержит меньше меди, чем провод 12 AWG. См. также: «Проволочный калибр».

Cat5e: Сокращение от «Категория 5e», это стандарт сетевого кабеля Ethernet, обеспечивающий скорость сети до одного гигабита в секунду. (Его предшественник, Категория 5, обеспечивающая скорость до 100 мегабит в секунду.) В настоящее время считается минимальным классом используемого кабеля. для новых сетевых установок. Сетевые установщики часто спорят об относительных достоинствах использования кабеля категории 5e в качестве в отличие от более новых технологий, таких как Cat6 или Cat6A (см. ниже). В общем говоря, решение сводится к стоимости и требованиям к использованию; например, Категория 5e обеспечивает более чем достаточно пропускная способность и скорость для домашнего пользователя / жилой сети, поскольку скорость домашнего интернет-соединения обычно максимальна при скорости 100 Мбит/с примерно одна десятая возможностей кабелей категории 5e. Однако корпоративный кампус с десятками или сотни пользователей могут оказаться ограниченными проводкой категории 5e и нуждаться в чем-то с более высокими показателями производительности.

Категория 6: Сокращенно от «Категория 6», это тип кабеля Ethernet является стандартом следующего поколения после Cat5e. Как и Cat5e, он поддерживает гигабитные скорости сети. Однако он построен в соответствии с более строгими техническими требованиями, что обеспечивает лучшую производительность. В то время как кабель Cat5e поддерживает гигабитные скорости, на практике могут возникнуть проблемы, особенно при длинных участках кабеля, установленного кабеля в местах, где возникают электрические помехи или другие проблемы. При возникновении ошибок при передаче данных через сетевой кабель, эти данные необходимо отправить повторно, что приводит к снижению эффективности работы сети. Кабель Cat6 есть предназначен для смягчения этих проблем, требуя от кабеля соответствия более высоким стандартам в нескольких ключевых тестах, в том числе сведение к минимуму «перекрёстных помех» (взаимных помех между двумя парами проводов внутри кабеля).

Кат6А: По состоянию на 2015 год «Категория 6А». является новейшим стандартом кабеля Ethernet, признанным в Северной Америке (хотя органы стандартизации в Европе ратифицировали другие стандарты). Он предназначен для поддержки 10 гигабит в секунду и является хорошим выбором для новой коммерческой сети. установки. Несмотря на то, что в настоящее время технология медных кабелей является самой перспективной, она также значительно более дорогие в покупке, а также более сложные (таким образом, более дорогие) в правильной установке. На самом деле есть среди сетевых инсталляторов ведутся споры о том, следует ли вообще ее использовать, или следует использовать другую кабельную технологию (такую ​​как оптоволоконный кабель) следует использовать вместо этого.

КЛ2: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 725 Национального электротехнического кодекса. Это означает Кабель «Дистанционное управление, сигнализация и цепи с ограничением мощности класса 2», который указывает на то, что кабель подходит для установки в стене и использования для некоторых низковольтных приложений. Примеры цепей класса 2 включают прокладка кабеля охранной сигнализации, проводка домофона и провод динамика. Куртка предназначена для защиты от скачков напряжения до 150 вольт. Кабели CL2 могут быть дополнительно классифицированы как «CL2R» (рейсер) и CL2P (пленум). Для получения более подробной информации о рейтингах Riser и Plenum см. см. «CMR» и «CMP» ниже.

КЛ3: CL3 означает провод «Класса 3» и также определен в статье 725 Национального электротехнического кодекса. широко говоря, это отражает определение провода класса 2, но оболочка предназначена для защиты от скачков напряжения до 300 вольт.

см: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой» кабель, который указывает, что кабель является коммуникационным кабелем, подходящим для установка в стену. На практике «кабель связи» обычно означает «сетевой кабель». Тип см кабели, как правило, имеют минимальные рейтинги оболочки, подходящие для прокладки сетевых кабелей в стене, и Подходит для установки внутри жилого дома или одноэтажного коммерческого здания. Как и в случае с любым проложенным в стене кабелем, цель состоит в том, чтобы предотвратить распространение огня по кабелю из одной части здания в другую. Кабели, которые с маркировкой «Тип CM» должны пройти стандартизированное испытание на воспламеняемость и быть сертифицированы аккредитованной лабораторией, такие как Underwriters Laboratories (UL).

СМР: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, пленум», что указывает на то, что кабель подходит для прокладки в пленарное пространство. Поскольку воздух распространяется по всему зданию через вентиляционные камеры, очень важно, чтобы кабели, установленные в таких помещениях, не выделяют ядовитого дыма при горении. Таким образом, кабели класса «пленум» проектируются с использованием материалы, которые горят более чисто и легче самозатухают. Поскольку требования к воспламеняемости кабелей типа CMP являются более строгими, чем кабели типа CM и CMR, кабели типа CMP могут использоваться в качестве замены в любой области, где CM и CMR потребуется. Кабели с маркировкой «Тип CMP» должны пройти стандартное испытание на воспламеняемость и быть сертифицирован аккредитованной лабораторией, такой как Underwriters Laboratories (UL).

CMR: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, стояк», что указывает на то, что кабель подходит для использования в установка «стояком», то есть может быть установлена ​​вертикально между этажами коммерческого здания. цель вертикального кабеля — быть достаточно огнестойким, чтобы предотвратить распространение огня с одного этажа на другой. В в этом отношении он более огнестойкий (и, следовательно, более дорогой), чем кабель типа СМ, ​​хотя и не настолько, как кабель типа CMP (см. CM, CMP). Требования к воспламеняемости кабелей типа CMR являются более жесткими, чем кабели типа CM, кабели типа CMR могут использоваться в качестве замены в любой области, где требуется. Кабели с маркировкой «Тип CMR» должны пройти стандартное испытание на воспламеняемость и быть сертифицированы аккредитованная лаборатория, такая как Underwriters Laboratories (UL).

CSA: Это означает Канадскую ассоциацию стандартов. Это канадский аналог Underwriters Laboratories, и часто отвечает за сертификацию безопасности кабелей и других продуктов в Канаде. Нередко можно увидеть кабель на оболочке проштампованы буквы «CSA», за которыми следует «номер файла», что указывает на то, что кабель был одобрен CSA для использования по назначению.

FTP: Это аббревиатура для Ethernet-кабеля с фольгированной витой парой. Кабель FTP состоит из одного алюминиевый экран, который окружает все четыре пары проводов внутри кабеля, создавая покрытие для всех проводов внутри кабеля. кабель в целом. Целью экрана является предотвращение проникновения радиопомех в кабель. это самое распространенный тип экранированного кабеля Ethernet в Соединенных Штатах, который часто (ошибочно) называют STP (см. также СТП ниже).

МЭК: Расшифровывается как «Международная электротехническая комиссия», которая является международной неправительственной организацией. организация, базирующаяся в Швейцарии. Большинство развитых стран мира в настоящее время являются членами (называется национальные комитеты), при этом развивающимся странам предлагается присоединиться к партнерской программе. Электротехнология охватывает электрические и электронные технологии. IEC разрабатывает международные стандарты для технологий, которые варьируются от производства электроэнергии до бытовой техники и морской энергии. Что касается кабелей, эти стандарты упрощают для согласования вилок питания с устройствами.

Внутристенный: Обычно это относится к кабелю «для прокладки в стене», который предназначен для безопасной прокладки внутри стены. Кабели, предназначенные для прокладки в стене, должны иметь обозначение, напечатанное на оболочке кабеля, с указанием точного номинала. является. Эти рейтинги обычно связаны с воспламеняемостью. CL2 и CL3 обычно используются в стандартных кабелях для настенного монтажа. такие как кабели HDMI или Аудио-видео кабели. Это также более высокие рейтинговые обозначения, такие как CM, CMR и CMP. Если для установки требуется кабель класса CL2, кабель всегда можно использовать на своем месте.

Изолированный провод: Металлический проводник электричества, покрытый непроводящим материалом, например пластиком. Пластиковая изоляция защищает проводник и держит его на определенном расстоянии от любого экрана, который может быть снаружи изоляция. Любой кабель для аудио-видео будет иметь изолированный провод.

Куртка: Это внешний слой изоляции, который покрывает и защищает все, что составляет конкретную кабельную сборку. Если кабель предназначен для прокладки в стене, на самом деле рейтинг имеет только оболочка. Разные рейтинги требуют разных материалов с различными требованиями к горению и дымообразованию. Типичные низковольтные кабели имеют полиэтилен или Куртка ПВХ.

ЛСЖ: Обозначает кабель с низким содержанием дыма и без галогенов. Используется в помещениях, которые невозможно проветрить. таких как самолеты, железнодорожная промышленность или любое другое замкнутое пространство. Полиэтилен или ПВХ типичны для кабельная разводка низкого напряжения. При горении эти материалы выделяют опасный газ. В случае пожара кабель с Оболочка с рейтингом LSZH не выделяет столько ядовитого дыма, как обычные кабели.

НЕМА: Расшифровывается как «Национальная ассоциация производителей электротехники». В кабельном мире разъем NEMA является частью группа стандартов, относящихся к вилкам и розеткам, используемым в Северной Америке. Розетка, используемая чаще всего в Соединенные Штаты — NEMA 5-15R. NEMA 5-15P — мужская версия, которую можно найти на шнуры питания.

Внешний диаметр: Аббревиатура размера «внешний диаметр», который используется для измерения диаметра кабеля. В как правило, по мере увеличения сечения провода увеличивается и наружный диаметр кабеля. Толщина и материал, из которого изготовлен кабель оболочка также может повлиять на общий внешний диаметр кабеля. Все спецификации кабелей и проводов будут включать наружный диаметр как часть деталей на кабельные чертежи. При планировании установки с кабелепроводом особенно важно знать наружный диаметр кабеля, т. на случай, если кабелепровод сужается и кабель не подходит должным образом.

Пленум: Эти кабели должны использоваться в «пленуме» здания, которое находится в области фальшпола (например, как воздуховоды) или везде, где воздух циркулирует по зданию. Для того чтобы кабель получился «нагнетательным» кабель должен иметь огнезащитную оболочку из негорючего материала. Кабели Plenum не излучают токсичный дым при воздействии огня и не воспламеняется после самозатухания. Вы обычно найдете рейтинги пленума, используемые в сети, охрана, пожарная сигнализация и коаксиальные видеокабели. Также см: «ЦМП»

ПВХ: Это аббревиатура от «поливинилхлорид», и это наиболее распространенный материал оболочки, используемый в кабелях. ПВХ представляет собой синтетический пластиковый полимер, предназначенный для использования внутри помещений. ПВХ легко разрушается при использовании на открытом воздухе, так как он не предназначен для противостояния внешним элементам. Стандартный ПВХ не предназначен для использования в вентиляционных камерах здания, т.к. этот материал не выделяет ядовитого дыма при воздействии огня. Этот тип материала указан как материал оболочки на Спецификация для большинства кабелей и проводов для ПК.

Разрывной шнур: Это шнур из прочной пряжи, который используется для разделения внешней оболочки кабеля, открывая доступ к изолированной оболочке. проводники внутри. Оптоволоконный сетевой кабель обычно включает в себя разрывной шнур, но разрывные шнуры оболочки также можно найти в проводах других типов. Рип-корд есть также используется для описания разделенных кабелей, которые можно разъединить, чтобы зачистить отдельные концы таких кабелей, как провод динамика и шнуры лампы.

Подступенок: Кабель «подъемный» предназначен для прокладки кабеля в зонах здания, не являющихся вентиляционными, например, для сквозного кабеля. стояки между этажами. Шахта лифта также считается «стояком». Эти места нельзя использовать для окружающего воздуха или как часть системы отопления или охлаждения здания. Кабель получит «стояк» рейтинг, если он самозатухает во время испытания на вертикальное горение, что предотвратит распространение пламени вверх по кабелю. Смотрите также: «ЦМП»

СТП: Это означает «экранированная витая пара» и относится к типу экранирования сетевого кабеля, в котором каждый отдельные пары проводов в четырехпарном сетевом кабеле имеют собственный алюминиевый экран. Это отличается от более распространенный FTP, предусматривающий наличие единого алюминиевого экрана для покрытия всех проводов. Обратите внимание, что большая часть кабеля в продается как «кабель STP» в Соединенных Штатах, неправильно маркируется и на самом деле является кабелем FTP ( единый габаритный щит).

Температурный класс: Температурный рейтинг кабеля, обычно записывается как минимум и максимум в градусах Цельсия. Этот рейтинг говорит о пользователя, где провод может и не может использоваться в отношении окружающей среды. Если провод используется в среде за пределами указанному температурному диапазону провод может работать не так, как предполагалось, или вообще выйти из строя. Температурные показатели могут обычно можно найти на внешней оболочке кабеля.

Прочность на растяжение: Это тест на максимальное напряжение, которое материал может выдержать при растяжении, прежде чем в конечном итоге выйдет из строя. под давлением. Это становится важным фактором при протягивании провода через стены или натягивании провода по воздуху. Если если вы потянете проволоку за предел, проволока может сломаться или деформироваться, что может привести к повреждению производительность.

Луженая медь: Медная проволока с тонким слоем олова, гальванопокрытым снаружи. Лужение меди обычно проводят для причины сокращения затрат, так как вместо олова используется меньше меди. Олово также легче паять, чем медь. При использовании луженая медь имеет свое место в некоторых конфигурациях проводов, в большинстве случаев вместо чистой меди используется луженая медь. медь рассматривается как способ срезать углы, чтобы сэкономить деньги. Для многих типов проводов использование луженой меди может привести к небезопасному условиях, таких как опасность возгорания, или может привести к недостаточной работе провода. Кабель Ethernet, например, должен быть чистая медь, чтобы пройти сертификацию безопасности и производительности.

Допуск: Относится к правилу производителя относительно допустимого размера или длины отклонения от спецификаций, установленных для конкретный кабель. Указание допуска важно, так как всегда есть небольшие отклонения, которые происходят во время производственный процесс, поэтому длина кабелей будет незначительно различаться. Допуск обычно указан как плюс/минус числа, указывающие на то, что размер может быть немного больше или немного меньше заявленного размера. За например, 7 футов Кабель Ethernet может иметь допуск, указанный как «-15/+50». Это означает, что кабель имеет длину 7 футов, но может быть короче до 15 мм или может быть длиннее на целых 50 мм.

УЛ: Это расшифровывается как Underwriters Laboratories. Эта независимая организация устанавливает стандарты как для электронных, так и для электрические материалы в США. UL устанавливает стандарты безопасности для продуктов, которым должны следовать производители. чтобы отобразить логотип UL на своем продукте. Изделия, не соответствующие стандартам UL, могут представлять опасность возгорания или другие вопросы безопасности. UL устанавливает стандарты для всего: от проводов и кабелей до детекторов дыма и аккумуляторов. Проволока калибр и материалы, используемые при изготовлении продукта, — это пара аспектов производства, для которых списки UL стандарты безопасности.

УТП: Это аббревиатура для Ethernet-кабелей «неэкранированная витая пара», что означает, что кабель не имеет экрана. вокруг проводов витой пары внутри кабеля. UTP обычно встречается в описании кабеля и может иногда можно найти на самой оболочке Ethernet. Это наиболее часто используемые кабели для Ethernet-соединений в места, где мало помех от других устройств.

Номинальное напряжение: Номинальное напряжение — это числовое значение, в пределах которого проводная сборка может безопасно работать. Сам проводник и внешней оболочке присваивается номер номинального напряжения. Это число является не максимальным напряжением безопасной работы, а меньшим процент от максимума. Вы можете рассчитывать на непрерывную работу нагрузки при номинальном напряжении. Номинальное напряжение отштамповано на самой оболочке кабеля и относится к величине напряжения, которое может поглотить оболочка, а не к проводам внутри. кабеля. Номинальные напряжения обычно находятся на силовые кабели, такие как удлинители или кабели питания телевизора.

Фольксваген-1: Рейтинг VW-1, указанный на кабеле, указывает на воспламеняемость внешней оболочки. Это стандартизированный тест для измерения как внешняя оболочка реагирует на воздействие пламени в вертикальной ориентации, отсюда и аббревиатура VW (вертикальная провод). VW-1 можно найти на оболочке кабеля, если он имеет рейтинг VW-1. Термин VW-1 относится к любому кабелю, идущему в стене вертикально.

Вт: Куртка с надписью «W», например. «SJTW» означает, что он подходит для использования на открытом воздухе и в рекреационных целях. это предназначен для защиты от ультрафиолетового излучения солнца и влажной среды. Более высокий температурный рейтинг присутствует, но не не обозначают заданную температуру. Вы увидите это обозначение, обычно встречающееся на наружных удлинительных кабелях или силовых кабелях. кабели, подходящие для наружного использования.

Калибр провода: Это измеряет диаметр провода. Существует стандартная система измерения проволоки, которая используется для измерения диаметр сплошного круглого электропроводящего провода.
