размеры, нагрузка и как крепить


Все чаще в отделке квартир используется гипсокартон, поэтому многие домашние мастера интересуются, возможностью крепления к нему разного рода элементов. Крепежей много, но есть самый популярный – дюбель бабочка для гипсокартона TNF.

Так выглядит дюбель-бабочка для крепления листов гипсокартонаВернуться к оглавлению

Полное содержание материала

Для чего нужны дюбели бабочки

Это устройство предназначается для прочного крепления элементов домашнего интерьера к гипсокартону. Дюбель для гипсокартона Бабочка состоит из двух частей: распорной и статичной. Распорная часть вставляется в отверстие, проделанное в гипсокартонном листе, и при вкручивании резьбового крепежа расширяется, тем самым делая соединение прочным. На дюбеле есть кайма, которая не позволяет ему провалиться в гипсокартон. Многие специалисты советуют применять именно дюбель Бабочку для крепления элементов к гипсокартону.

Вернуться к оглавлению

Виды изделий

Есть несколько видов крепежей этого типа, которые используются в разных ситуациях, особенно востребованы следующие бабочки для гипсокартона:

Дюбель бабочка 8х28

Этот элемент применяется для крепления небольших, легких конструкций, и является самым мелким. Продукция хорошего качества продается повсеместно, и цена не больше 50 копеек. Используют этот элемент не так часто как следующий.

Дюбель Бабочка 10х50

Самый востребованный вариант крепежа, его широко используют как частные мастера, так и строительные компании. Отличие этого элемента от первого в том, что распорные элементы гораздо больше – получается более качественное крепление. Помимо этого, внутри изделия имеется двойной язычок, который увеличивает прочность крепления винта.

Важно! Изделия могут быть изготовлены из нескольких видов материала – полипропилен, нейлон, полиэтилен. И при выборе нужно основываться на упругости материала. Помните, если дюбель жесткий, то он сломается при вкручивании самореза.

Стоят эти подвесы 1 рубль за штуку, что недорого, если считать, что один крепеж может выдержать нагрузку в 24 кг. Если применить два дюбеля, то на них можно повесить шкафчики или полочки.

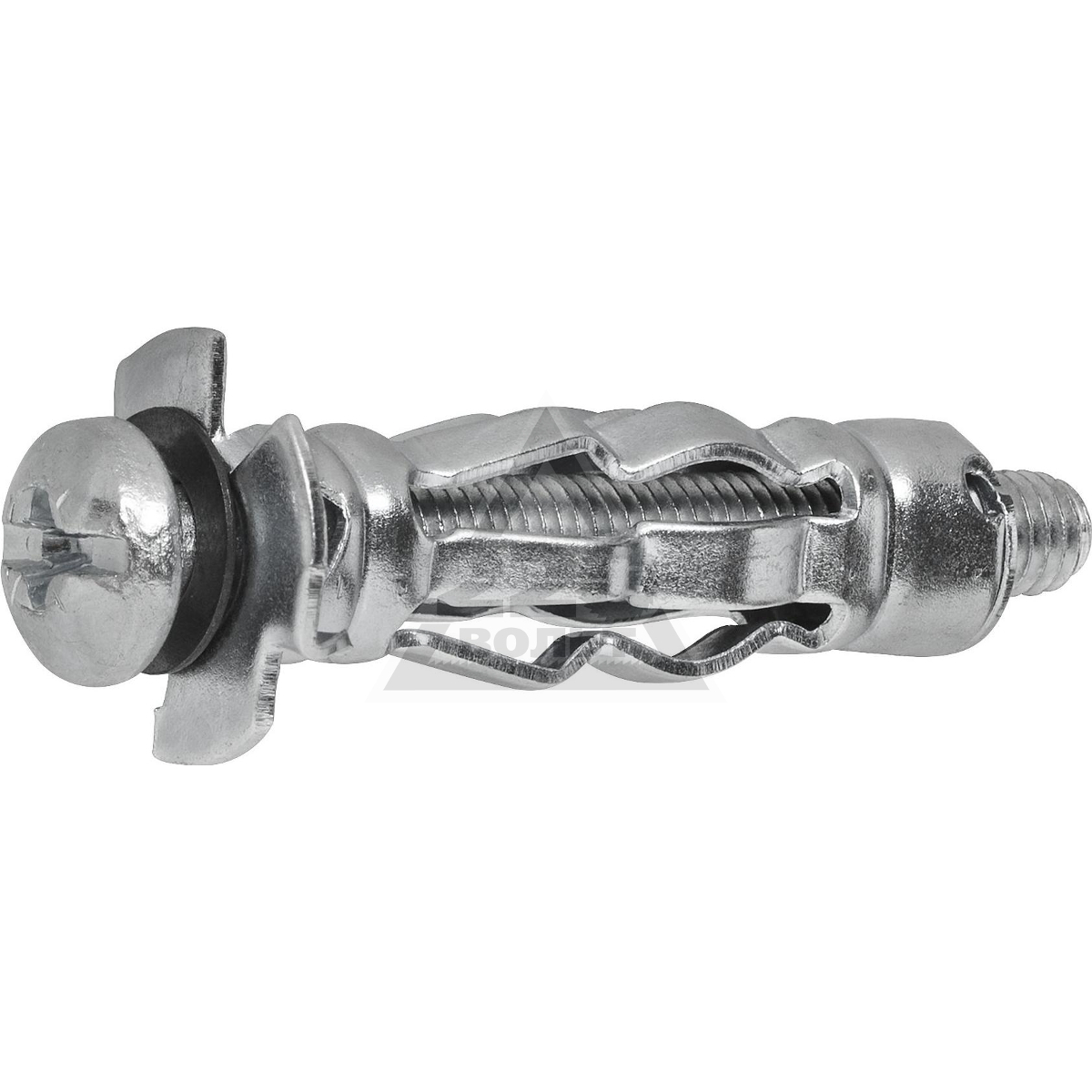

Металлический дюбель Бабочка

Этот подвес изготавливается из металла и называется – «Молли».

Отличается он от пластмассовых конструкций не только материалом, у этого крепежа большой размерный ряд:

  • самозатягивающийся крепеж;
  • конструкция с Г-образным выступом;
  • кольцеобразные дюбели;
  • с выступом в форме крючка.

Благодаря этому у этих элементов спектр применения очень широкий. Металлическая конструкция намного прочнее пластиковых элементов, она сродни анкеру. Но не стоит забывать, что прочность листов гипсокартона намного меньше прочности крепежа и металлических профилей.

Универсальный дюбель

Схема монтажа гипсокартона с помощью дюбеля бабочки

Если рассматривать дюбель-гвоздь бабочка для гипсокартона, то нужно отметить и универсальные элементы, используемые как для полнотелых изделий, так и для листового материала.

Производители выпускают разные подвесы, дюбеля по материалу изготовления и конфигурации, но есть у них один общий элемент – отверстие под саморез и прорези для расширения. Оптимальным вариантом является анкер из нейлона, так как он является самым эластичным.

Если рассматривать размеры, то их большое количество, отличие в диаметре и длине, так что выбрать подходящий именно вам вариант нетрудно. Универсальные элементы немного ниже по прочности, чем специальные, поэтому если требуется повесить на гипсокартон кухонный шкаф, то лучше применить дюбель-гвоздь Бабочку.

Вернуться к оглавлению

В чем плюсы крепежа для гипсокартона бабочка

У этого крепежа есть масса преимуществ:

Этапы установки гипсокартона с использованием дюбеля бабочка
  • может продаваться как в комплекте с саморезом, так и отдельно, поэтому можно легко поменять резьбовой элемент на кольцо или подвесы;
  • ребристая поверхность помогает прочно зафиксировать элемент в листе ГКЛ;
  • лапки, которые расходятся при вкручивании самореза, распределяют нагрузку на гипсокартон, тем самым обеспечивает жесткость конструкции;
  • универсальность этого крепежа позволяет использовать даже для стен из ДСП.

Дюбель-гвоздь бабочка в пластиковом варианте с 12 мм толщиной может выдержать несколько применений.

Этот нюанс делает крепеж очень популярным среди обывателей.

Вернуться к оглавлению

Правила закрепления дюбеля-бабочки

Использовать анкер очень просто, достаточно придерживаться инструкцию по проведению работ:

  1. Первым делом определяется место установки конструкции, не забывайте, что в комплекте может не быть саморезов и их придется докупать отдельно.
  2. При помощи строительного уровня производится разметка установки крепежей – главное не ошибиться, иначе стена будет испорчена.
  3. Сверлить гипсокартон нужно сверлом, диаметр которого равен 8 мм. Не забываем, что гипсокартон, очень податливый материал, поэтому для работы с ним можно взять сверло по дереву. Применять для сверления лучше шуруповерт, его мощности хватает на этот материал, тем более что работать с ним намного удобнее.

Внимание! При сверлении конструкции на потолке из гипсокартона на сверло надевается пластиковый стаканчик, в который будет собираться мусор, и в помещении будет чисто.

  1. Дюбель нужно зажать пальцами и продеть в отверстие, проделанное ранее, до шляпки изделия. Теперь можно вкручивать шуруп. После такого монтажа получается конструкция, способная выдержать вес в 17 килограмм.
  2. Фиксирующий элемент крепится в последнюю очередь, размер которого будет выбираться исходя из толщины шурупа, например, если дюбель в три миллиметра, то берется вкручивающийся элемент на 3,5 мм.

    Вариант монтажа гипсокартона с помощью дюбеля-бабочки

  3. Шуруп нужно вкручивать до упора, только так элементы дюбеля максимально расширятся, и надежно закрепляется на стене из гипсокартона. Работа несложная и занимает минуту, особенно если для вкручивания используют шуруповерт.

В видео показывается как правильно крепить дюбель бабочку к гипсокартону.


Хочется отметить, что для крепления предметов обихода на гипсокартонные стены стоит применять именно дюбель-гвоздь Бабочка – это удобный в применении и надежный крепеж.
Выбрать нужный крепеж достаточно просто, так как ассортимент этого материала от разных производителей и из различных материалов на рынке велик. Даже профессионалы оценили практичность применения этого вида крепежа на гипсокартонных конструкциях. Вернуться к оглавлению

Фото подборка различных вариантов дюбеля бабочка для гипсокартона

Металлический дюбель: назначение, особенности, применение

Крепёж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий - дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.


Конструкция

Металлический дюбель для пустотелых конструкций состоит их двух частей - металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой.

Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.
Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной - втулка имеет внутреннюю резьбу.

Под различные крепежные задачи, производителями выпускаются “дюбели-бабочки” с кольцом, крюком, полукольцом, Г-образной формы, головкой под шестигранник или со шлицем. На чертеже выше винт дюбеля с полукруглой головкой и прямым шлицем.
С ростом популярности гипсокартона растет и спрос на такие дюбели. Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. У HILTI это версия HHD, у FISCHER - HM, у MUNGO - MHD, у SORMAT - MOLA. Более низкие цены на металлические дюбели для гипсокартона у китайских производителей.
Ассортимент изделий представлен диаметрами резьбы от М4 до М8, длинами от 23 до 66 мм.

Назначение

Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.

Материал изготовления

Материал изготовления дюбеля для пустотелых конструкций - углеродистая сталь.

Покрытие - гальваническое цинкование.
Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям производителями выпускаются изделия из нержавеющей стали.
Для решения простых крепежных задач можно купить дюбель Молли из пластика, который значительно ниже по стоимости.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

  • в базовом основании бурится отверстие нужного диаметра

  • винт дюбеля устанавливается в монтажный инструмент

  • дюбель до упора вставляется в подготовленное отверстие

  • с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

  • инструмент отсоединяется, винт выкручивается

  • присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:


Возможна установка анкера и с помощью обычных монтажных плоскогубец.
Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Маркировка, обозначение

В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:

Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:

FISCHER

HM 6 x 80 S, где

НМ - обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)

6 - диаметр метрической резьбы

80 - длина дюбеля

S - тип винта (S - полукруглая головка прямой шлиц, SS - шестигранная головка, Н - с крюком)

MUNGO
MHD-S 6х37/13, где
MHD-S - обозначение крепежного изделия
6 - диаметр метрической резьбы
37 - длина дюбеля Молли
13 - максимальная толщина материала основания


Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Дюбель «бабочка» для гипсокартона: виды крепления, размеры

Дюбель «бабочка» для гипсокартона – это крепежное устройство, которое используют при работе с материалом толщиной 10–12 мм. Существует несколько видов дюбель-гвоздей для работы с гипсокартоном, все они имеют разное предназначение. Дюбель «бабочка» необходим для крепления светильников, плинтусов, карнизов.

Что это такое

Дюбель-гвоздь «бабочка» состоит из самореза и пластиковой детали, которая напоминает крылья бабочки. Особенность этого крепежного элемента в том, что при закручивании крылья расправляются и прижимаются к задней части гипсокартонного листа. Это позволяет распределить нагрузку, что является большим плюсом при работе с таким хрупким материалом, как гипсокартон.

Также этот дюбель-гвоздь имеет специальные ребристые участки, которые не позволяют ему прокручиваться в ГКЛ. На внутренней стороне головки также имеется ребристость, которая не дает крепежному элементу складываться.

Он отличается от других дюбель-гвоздей весом, который может выдержать. Допустимая нагрузка – до 20 кг.

Дюбель «бабочка» может быть:

  • металлическим;
  • пластиковым;
  • нейлоновым.

Наиболее распространенным видом является пластиковый дюбель. Он дешев в производстве и поэтому широко доступен. Преимущество пластиковых и нейлоновых элементов крепежа в их износостойкости: они не подаются ржавчине. Но на них лучше не вешать тяжелые предметы.

Металлические «бабочки» реже встречаются в продаже и стоят дороже аналогов, но они могут выдержать большие нагрузки. Некоторые производители покрывают их специальными средствами от ржавчины, что также является плюсом.

Зачем нужен дюбель «бабочка»

Гипсокартон используется для выравнивания стен и создания декоративных конструкций в интерьере. Это хрупкий материал, который не выдерживает больших нагрузок. Поэтому не рекомендуется вешать на него полки и шкафы. Разрешается крепить на него лишь небольшие светильники и картины, но для этого требуются специальные дюбель-гвозди.

Дюбель «бабочка» используется также при креплении на ДСП, фанеру, ГВЛ, а также для другого листового материала толщиной до 12 мм.

При выборе дюбеля указанного типа следует учитывать его размеры. Необходимо правильно подбирать длину и диаметр самореза для различных типов поверхностей:

  • Длина ножки может быть от 12 до 260 мм.
  • Самые распространенные диаметры – 4, 8, 10 мм.

Крепление дюбеля «бабочки»

Крепление этого вида дюбель-гвоздей не представляет сложности, с этим справится даже начинающий мастер. Этапы работ:

  1. В стене сверлят отверстие подходящего диаметра. Между стеной и гипсокартонным листом должно быть расстояние, превышающее длину дюбеля.
  2. В отверстие вставляют дюбель, но не до конца.
  3. Придерживая дюбель плоскогубцами, вкручивают саморез (не до упора).
  4. Как только лепестки «бабочки» раскроются, дюбель вставляют до упора и вкручивают саморез до конца.

Если вы не уверены в своих силах, можете посмотреть обучающие видео в интернете о работе с этим видом крепежа.

Виды дюбелей для гипсокартона

Кроме «бабочки», существует еще несколько видов дюбель-гвоздей для гипсокартонных листов:

  • Molly. Этот крепеж изготавливается из металла, поэтому выдерживает нагрузки до 35 кг. Он схож по принципу действия с «бабочкой»: лист зажимается спереди и сзади, что увеличивает область контакта.

  • Driva. Еще один надежный крепеж для гипсокартона. Но он чаще изготавливается из пластика, поэтому выдерживает меньшие нагрузки – до 25 кг. Он закручивается отверткой, как саморез. За счет особой конструкции надежно держится в стене.

  • Складной пружинный дюбель. Чаще всего используется для гипсокартонного потолка, на него можно подвесить люстру или кашпо. Но следует помнить, что данный вид не подходит для боксерских груш и других тяжелых предметов. Он имеет пластины, которые удерживаются пружиной. Эти пластины вставляют в отверстие в ГКЛ, и пружина разжимает их, за счет чего происходит надежная фиксация.
  • Обычный дюбель-гвоздь. Этот крепеж используется, если между стеной и гипсокартоном отсутствует свободное пространство. В стене сверлят отверстие, вставляют пластиковую деталь и вкручиваются саморез.

Важно! Выбирать крепеж для ГКЛ следует по весу, который он может выдержать. Также следует помнить, что некоторые виды (например, зонтик) нельзя демонтировать, поэтому нужно правильно размечать отверстия перед установкой.

Самым надежным считается крепление к металлическому профилю, на котором держатся гипсокартонные листы. Если есть возможность, лучше в начале ремонта расположить его в тех местах, где потребуется крепление полок и других предметов.

Дюбель-гвоздь «бабочка» используется для того, чтобы повесить на стену из гипсокартона телевизор, светильник, элементы электропроводки и другие предметы весом не более 20 кг. Это самый распространенный вид крепления, который выпускается различными производителями. Самыми надежными считаются металлические дюбель-гвозди с антикоррозийной обработкой.

Дюбель Бабочка для гипсокартона: 4 вида крепежей

Icer

23398 0 5

Гипсокартон является одним из самых востребованных отделочных материалов на сегодняшний день, поэтому вопрос крепления к нему различных элементов является очень актуальным. Вариантов крепежа достаточно много, и сегодня мы рассмотрим одно из самых популярных решений – крепеж для гипсокартона Бабочка.

На фото: крепление Бабочка для гипсокартона отличается простотой и надежностью

Виды изделий

Все из рассмотренных мной ниже вариантов могут быть использованы для определенных работ, я рассматриваю только проверенные решения, которые хорошо зарекомендовали себя среди покупателей и специалистов. Не исключено, что в вашем городе есть не все типы продукции, но самые универсальные обычно представлены повсеместно.

Вариант 1 – дюбель бабочка 8х28

Это самый маленький элемент, который подходит для крепления легких конструкций, чаще всего встречается продукция компании «Росдюбель», она имеет неплохое качество и приемлемую стоимость, так цена одной штуки составляет всего 50 копеек.

Такие элементы идеальны для креплений с небольшой и средней нагрузкой

Что касается особенностей использования, то инструкция по проведению работ выглядит так:

  • Для начала необходимо определить нужное количество крепежа и приобрести Бабочки для гипсокартона. При этом необходимо помнить, что саморезы в комплекте не идут и вам надо дополнительно приобрести их, в данном случае применяется вариант 3,5х35 мм, который может быть как с оксидированным покрытием, так и в оцинковке, все зависит от того, будет ли виден крепеж или нет;

Без самореза дюбель для ГКЛ Бабочка бесполезен

  • Важно провести разметку расположения будущих крепежных элементов, любые ошибки приводят к тому, что вы испортите поверхность стены. Чтобы контролировать правильность расположения элементов, при необходимости используется строительный уровень;
  • Сверление производится с помощью любого подходящего сверла, диаметр которого должен быть 8 мм. Гипсокартон – материал достаточно мягкий, поэтому его хорошо берет оснастка по дереву или металлу, бур для бетона менее удобен из-за формы наконечника, но и его можно использовать. Сверлить стены можно шуруповертом, он отлично справляется с работой и очень удобен в силу небольшого веса и мобильности;

Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.

Вот такое приспособление позволяет сохранить чистоту в помещении

  • Дюбель Бабочка по гипсокартону сжимается двумя пальцами и вставляется в подготовленное отверстие, после чего заталкивается до тех пор, пока упорная шайба не упрется в поверхность. Теперь у нас есть место для вкручивания самореза, которое отлично выдержит нагрузку до 16 кг, что достаточно много;
  • В последнюю очередь с помощью самореза крепится фиксируемый элемент или конструкция. Если толщина элемента более 3 мм, то нужно брать саморез увеличенной длины, этот нюанс не стоит упускать из вида, иначе вы не сможете произвести работу;
  • Саморез вкручивается по часовой стрелке до упора, когда выступы максимально расширятся и неподвижный хвостовик прижмется к поверхности, с обратной стороны элемент будет надежно закреплен. Тут все просто и быстро, работа занимает секунды, если проводить ее шуруповертом;

Важно надежно зафиксировать дюбель саморезом

Вариант 2 – дюбель Бабочка 10х50

Этот вариант пользуется наибольшей популярностью и используется почти повсеместно, его форма заметно отличается от первого вида, в первую очередь это касается распорных элементов, которые гораздо большего размера. Внутри имеются два язычка, которые при закручивании обеспечивают дополнительную прочность крепежа.

Дюбель для гипсокартона Бабочка 10х50 – самый популярный и востребованный

Изделия могут изготавливаться из разных материалов: нейлона, полипропилена, полиэтилена и т.д. При выборе обязательно нужно проверить упругость материала, если он слишком жесткий, то при креплении дюбеля будут ломаться.

Стоимость этих элементов выше, чем предыдущих, и в среднем составляет 1 рубль, это тоже очень и очень недорого. Плюс этого решения в том, что нагрузка на один элемент может оставлять до 24 кг, то есть на две Бабочки можно спокойно вешать даже небольшие шкафчики или полки, не опасаясь, что крепеж оборвется.

Работа по креплению чего-либо этими элементами незначительно отличается от вышеописанного варианта:

  • Если вы проводите работы своими руками, нужно вместе с дюбелями приобрести и саморезы, стандартный вариант 3,5х55 мм, но если фиксировать доску или другие материалы толщиной более 3 мм, то нужно приобретать саморезы большей длины, она рассчитывается индивидуально в каждом конкретном случае;

Длина самореза определяется заблаговременно

  • Под этот вариант изделий сверлятся отверстия диаметром 10 мм, никаких особых требований нет, главное аккуратность и четкая разметка, чтобы вы не наделали лишних дырок в стене;
  • Элемент сжимается и вставляется в отверстие до упора, после чего производится крепление конструкции с помощью самореза, вкручиваемого по часовой стрелке. Крепеж по гипсокартону Бабочка затягивается до упора, на этом работа успешно завершена.

Вот как выглядит полностью затянутый элемент с обратной стороны

Если вам нужно освободить крепление, то саморез просто выкручивается, после чего конструкцию можно снять, выдирать Бабочку нежелательно, так как выступы могут не сложиться и повредить отверстие.

Вариант 3 – металлический дюбель Бабочка

Этот вариант отличается в первую очередь материалом изготовления, второе его название – «Молли», так, кстати, называют и пластмассовые Бабочки. В отличие от пластиковых вариантов размерный ряд подобных элементов достаточно широк, и они могут быть исполнены не только в виде самозатягивающегося крепежа, но и иметь выступ в виде Г-образного шурупа, кольца или крюка. Это существенно расширяет сферу использования.

Дюбель металлический Бабочка для гипсокартона может иметь разные размеры и конфигурации

Естественно металлические элементы намного надежнее пластиковых, но на прочность крепления это влияет незначительно, ведь сам гипсокартон имеет предел прочности, и он намного ниже предела крепежа этого типа.

Теперь разберемся с тем, как устанавливается анкер Бабочка для гипсокартона. Процесс состоит из нескольких этапов:

Схема работ довольно проста

  • Для начала стоит определить точки крепления всех элементов, тут проще всего предварительно приставить конструкции, которые будут фиксироваться, выровнять их с помощью уровня, после чего сделать разметку;
  • Сверление производится так же, как и в вышеописанных случаях. Диаметр сверла зависит от размера используемого крепежа и может составлять от 8 до 13 мм, важно сделать отверстие аккуратным, если оно получится разбитым, то вы можете не зафиксировать элементы;
  • В отверстие вставляется металлическая втулка без винта, а если на систему впоследствии будут навешиваться конструкции без их фиксации, то резьбовой винт выкручивать нет смысла. Бабочка ставится так, чтобы зубчатые выступы на нижней части шляпки впились в гипсокартон и надежно зафиксировали элемент в неподвижном положении, это существенно упрощает рабочий процесс;
  • В последнюю очередь закручивается винт, из-за чего с внутренней стороны разрезная втулка складывается и получается несколько металлических выступов, которые и фиксируют крепеж на гипсокартоне. Фиксация получается очень надежной и прочной, поэтому такие изделия применяются при креплении кухонных шкафчиков.

Такая фиксация обеспечивает высочайшую надежность крепления

Вариант 4 – универсальный дюбель

Если говорят «дюбель-гвоздь Бабочка для гипсокартона», то имеют в виду универсальные элементы, которые можно использовать как на листовых материалах, так и в полнотелых конструкциях. Чтобы вам было понятно, ниже на фото показан пример крепления в разных типах оснований, и там и там элемент надежно зафиксирован.

Такие изделия очень популярны из-за своей универсальности

Разные производители выпускают различные конфигурации дюбелей, поэтому не факт, что вы приобретете такой же вариант, он может отличаться по своей конструкции, единственные общие детали – это отверстие в торце под саморез и две или более прорези вдоль элемента. Естественно, материал изготовления должен быть эластичным, идеальное решение – дюбеля из нейлона.

Двойной вариант в затянутом состоянии напоминает обычную бабочку

Что касается размеров, то они могут быть разными, варьируется и диаметр, и длина, поэтому найти требуемый вариант не составит особых проблем.

Естественно, прочность крепления у подобных изделий несколько ниже, чем у специализированных вариантов, поэтому их можно применять для не очень тяжелых конструкций. Если нужна надежность, то лучше все же использовать обычную Бабочку.

Рабочий процесс в этом случае ничем не отличается от вышеописанных вариантов, поэтому рассматривать его во всех подробностях нет смысла. Единственное, что я советую – проверить один дюбель, чтобы вы увидели, как закрепляется дюбель и нормально ли расходится распорная часть. Чтобы элемент нормально затянулся, под саморез можно положить пару шайб.

Если вы будете знать, как распирается дюбель, то лучше разберетесь в рабочем процессе

Опять же важно подобрать саморез оптимальной длины и диаметра, важно, чтобы он вкручивался достаточно плотно, но не разрывал пластик, иначе надежность крепления очень сильно снизится.

Вывод

Не слушайте тех, кто утверждает, что гипсокартон не выдержит значительные нагрузки, я лично вешал десятки шкафчиков на кухнях с помощью металлических Бабочек, и ни один из них не упал до сих пор. Важно соблюдать технологию проведения работ, подбирать соответствующий размер крепежа и надежно фиксировать его.

Видео в этой статье поможет вам как можно лучше разобраться в процессе, а если у вас остались вопросы по каким-либо нюансам, то пишите их в комментариях под обзором, я расскажу вам любую информацию по крепежу.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 22 октября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Дюбель бабочка для гипсокартона и другие способы крепления

Гипсокартон – материал отличный во всех отношениях, за исключением одного – не прикрепишь к нему ничего мало-мальски весомого.

Именно так думают многие и предпочитают старую добрую штукатурку. Не будем говорить о ее доброте, а попробуем развеять миф о том, что гипсокартонные листы не предрасположены к креплению к ним тяжелых предметов и после обзора дюбелей для гипсоскартона – крепежа, решающего эту задачу, поделимся своим способом ее радикального решения.

Обзор дюбелей и других креплений для гипсокартона

Прежде всего, задачей этих приспособлений является передача точечной нагрузки на как можно большую площадь, с целью ее перераспределения. Разные дюбеля решают эту задачу по-разному и, соответственно, рассчитаны на различный максимальный груз.

Конечно, на фото показаны максимальные нагрузки для наиболее распространенных дюбелей, из используемых при креплении на ГКЛ тяжелых (или не очень) предметов, но по аналогии, а точнее по площади, на которую при их помощи передается вес, можно с достаточной точностью рассчитать, какое из креплений следует применить в том или ином случае. А варианты – есть.

Во-первых, если подвешиваемый груз небольшой и статичный (фотография или небольшая картина), то вполне можно обойтись саморезом для гипсокартона или даже гвоздем.

Во-вторых, если расстояние между листом гипсокартона и основной стеной или потолком меньше 35 мм, то просто необходимо рассмотреть один из вариантов передачи нагрузки именно на них и использовать для этого на выбор:

  • дюбель-гвозди быстрого монтажа;
  • анкера;
  • клиновые дюбеля.

При этом гипсокартонный лист будет максимум выполнять лишь поддерживающую функцию, а вся нагрузка передастся на основу, находящуюся за ним.

Эти же пресловутые 35 мм вы должны брать во внимание и для большинства дюбелей, ведь это должно обеспечивать возможность раскрытия различных зонтиков, бабочек и пружин, которые являются функционалом большинства приспособлений для подвешивания грузов к ГКЛ. А некоторым дюбелям для гипсокартона и их будет маловато, поэтому при выборе крепежа, обязательно читайте его технические характеристики.

В-третьих, для не очень тяжелых вещей и при отсутствии достаточного расстояния за ГКЛ, вам вполне может подойти дюбель ДРИВА.

Они бывают пластиковыми и металлическими, с различными хвостовиками для прохождения через гипсокартон или приспособлениями для ввинчивания с режущей кромкой. Принцип работы – прост: винт резьбы дривы высокого профиля расширяет площадь опоры. Производители утверждают, что такой дюбель способен нести до 25 – 30 кг нагрузки, но мы бы рекомендовали ориентироваться на 10 – 15 кг. Если есть возможность использовать несколько дрив, а не один дюбель бабочку  или дюбель моли для гипоскартона, то этот случай мы также считаем предпочтительным.

В-четвертых, следующим по простоте использования мы бы поставили дюбель BIS GOLD. Он не так часто применяется нашими мастерами-гипсокартонщиками, но свою функцию выполняет вполне уверенно. Из фото интуитивно понятен принцип его действия.

Нам только остается добавить, что один такой дюбель обеспечит навешивание 8 – 10 кг груза на вертикальную поверхность, а вам решить: подойдет ли такой способ крепления именно в вашем случае.

В-пятых, из дюбелей для гипсокартона простой конструкции и рассчитанных на вес, близкий к тем, что упоминались выше, мы можем порекомендовать дюбель-шуруп FISHER.

Вариант крепления некоего кронштейна с использованием дюбель-шурупа, показанный на фото ниже, также довольно функционален, но толщина полочки кронштейна не дала крючкам на конусном бочонке защелкнуться на соответствующих крючках основной части, окончательно зафиксировав дюбель.

Все же такой дюбель, как и дрива, предназначен для установки в лист гипсокартона заподлицо. После защелкивания крючков саморез можно будет многократно ввинчивать – вывинчивать, а корпус дюбеля будет прочно зафиксирован в ГКЛ.

В-шестых, вы можете применить т.н. дюбель U, его еще иногда называют универсальным или многофункциональным.

На наш взгляд, хоть и недорогой, но не самый удачный вариант крепления. Главная идея такого крепления состоит в том, что, когда винт вкрутится на всю длину в виниловую оболочку, то она начнет складываться и образует смятую капсулу, прочно фиксирующую саморез. Но для этого нужно, чтобы передняя, оребренная часть виниловой оболочки гарантированно не провернулась в толщине ГКЛ, но на практике так не всегда получается, а место для крепежа уже будет безнадежно (или почти) испорчено.

Дюбели бабочки для гипсоскартона и дюбели-молли

В-седьмых, мы наконец-то добрались до самых распространенных дюбелей для гипсокартона – бабочек. Называются они так потому, что после ввинчивания винта они раскрывают свои крылья, опираясь на внутреннюю поверхность листа гипсокартона, обеспечивая приличную площадь опоры, обеспечивающую достаточную «грузоподъемность». Это первый из дюбелей, перечисленных в верхних позициях, начиная от 3-ей, который может крепиться на потолок непосредственно к листу гипсокартона.

Тратить ваше время на чтение описания незначительных различий в конструкции этих дюбелей, на наш взгляд, смысла не имеет – принцип работы у них одинаков и вполне понятен.

В-восьмых, не менее распространенный дюбель MOLLY, часто у нас по созвучию называемый просто молью. Так вот эта «моль» несет еще больший груз, чем бабочка, за счет того, что раскрывает свои крылья на четыре стороны, увеличивая тем самым площадь опоры.

Наибольшим недостатком этого дюбеля является необходимость использования специального пистолета для установки.

Он вытягивает, а вернее – втягивает в себя крепежный винт, сминая, разворачивая «крылья» молли. Если его не использовать, то небольшие острые зацепы на пояске не смогут зафиксировать корпус дюбеля в довольно хлипком гипсе, и он просто провернется в нем, не сдеформировав «крылья» дюбеля и безнадежно испортив место крепления.

Дюбеля молли для гипсокартона выпускаются с различными вариантами головки винта: со шлицами, с крючками различной формы. Когда молли раскрыт и надежно зафиксирован упомянутыми зацепами, винт можно выворачивать.

А крючки для крепления к потолочному гипсокартону – незаменимы.

В-девятых, вы можете применить интересные в инженерном плане пружинные и складные дюбеля, не разделяемые нами в отдельные группы из-за схожести принципа действия.

Они довольно редко используются, да и во многих магазинах отсутствуют.

А также они требуют наличия достаточно большого расстояния между гипсокартонном и основой, к которой он прикреплен. Но, как вариант для самостоятельного изготовления – вполне интересны.

Особенный способ крепления к гипсоскартону

И вот теперь, в-десятых. Это вариант крепления к гипсокартону, когда нет возможности устройства жесткой связи с основой, или когда вы не знаете, из чего она, или не уверены в ее характеристиках.

Для этого вида крепления нужно изготовить одну деталь – пластину с резьбовым отверстием. Ее размеры на схемке приведены приблизительные. Просто именно для такой пластины в гипсокартоне нужно будет просверлить отверстие диаметром 16 мм – это максимальный диаметр сверла, вставляемого в большинство бытовых дрелей, поэтому мы взяли именно этот вариант.

Само собой разумеется, что и размеры, и резьба могут быть другими, но толщина пластины должна быть достаточной для нарезки не менее 4 – 5 витков резьбы. Также возможен вариант приваривания гайки с обратной стороны пластины, но и отверстие в гипсе нужно будет скорректировать для заведения пластины вовнутрь.

Надо сказать, что вес прикрепляемого к гипсу груза при таком способе, в разумных пределах не ограничивается ничем, кроме здравого смысла. Ведь нагрузка здесь дополнительно передается на стену и регулируется количеством полиуретановой монтажной пены, введенной в полость между стеной и ГКЛ.

Из схемы понятно, как это действует. Нам остается уточнить несколько моментов, а именно:

  • после сверления отверстия в ГКЛ, стену напротив желательно увлажнить на всей площади примыкания к ней пены, для лучшей адгезии;
  • пластину за ГКЛ заводить, предварительно захватив ее на удавку через резьбовое отверстие при помощи прочной нити или лески, которую с лицевой стороны нужно будет зафиксировать для страховки;
  • после установки и до полной полимеризации пены, нужно в резьбовое отверстие поместить что-нибудь металлическое (типа гвоздя) меньшего диаметра, чем сама резьба.

Эти несложные правила помогут самым простым способом выполнить работу по навешиванию огромных грузов на гипсокартонные листы и не потерять при этом изготовленную вами пластину. После застывания пена надежно прижмет ее к ГКЛ изнутри и не даст провернуться при ввинчивании крепежа, который, понятно, что надо производить без фанатизма, да он и не нужен. Резьба крепежа спокойно перережет нитку или леску при ввинчивании, а пена, имея достаточную площадь для расширения по сторонам, не деформирует гипсокартонный лист.

На таком крепеже мы лет 7 тому назад в каркасном доме спокойно подвесили к ГКЛ толщиной 12,5 мм 100-литровый бойлер, правда пластину сделали чуть больше и шире.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Дюбель-гвоздь «бабочка» для гипсокартона: как выбрать и установить

Дюбель «бабочка» для гипсокартона – это изделие, с помощью которого крепят предметы интерьера к пористому и хрупкому материалу. Конструкция «бабочки» имеет две части – распорную и основную в статическом положении. При установке в гипсокартоне распорная часть оказывается в отверстии путем расширения, создавая прочное соединение. Данный тип крепежа предполагает наличие манжетки, которая предотвращает проваливание дюбеля в отверстии. Для гипсокартоновых поверхностей дюбель «бабочка» считается наиболее практичным и эффективным крепежом.

Дюбель «бабочка» для гипсокартона: виды крепежей

К числу наиболее популярных изделий относят следующие виды дюбелей:

  • дюбель «бабочка» размером 8*28 – самый маленький по размеру крепеж, который используется для установки легких конструкций. Используются не так часто из-за небольшой несущей способности;
  • дюбель «бабочка» 10*50 – наиболее популярный для использования в быту и строительстве. Он отличается от своего предшественника увеличенной распорной частью. Также в конструкции предусмотрено двух фиксаторов для более прочного удержания метиза в дюбеле. Чаще всего такие крепежи изготавливают  из различных видов пластика. Рассматривая, дюбеля «бабочки» из нейлона, полиэтилена или полипропилена, важно понимать, что они представляют собой эластичные детали. Важно правильно рассчитать расход крепежей, чтобы они выдерживали нужную нагрузку;
  • металлический дюбель «бабочка» или «Молли». Помимо характеристик, присущих металлу, такие изделия представлены расширенным размерным рядом. Встречаются различные конфигурации для удобной и надежной фиксации в основании. Металлические крепежи превосходят пластиковые аналоги по уровню прочности. Это характеристика, благодаря которой металлические дюбели часто приравнивают даже к анкерам.

Плюсы дюбелей для гипсокартона

Дюбель «бабочка» используется не только для гипсокартона, но и других поверхностей. Они предназначены для полнотелых оснований и листовых. Дюбели отличаются конфигурацией, материалом, наличием рифленых элементов, фиксаторов. Во всех моделях дюбелей имеется отверстие для метиза, который удерживает крепежный инструмент в основании. Универсальные дюбели уступают специальным крепежам по прочности, поэтому для работы с гипсокартоном лучше выбрать изделия для данного материала.

Выделяют несколько преимуществ дюбелей «бабочка»:

  • дюбеля продаются в комплексах с крепежами и отдельно. При необходимости под дюбель вы можете подобрать подходящий метиз либо заменить его на другую крепежную деталь. Например, подвесы;
  • для ГКЛ большим плюсом будет наличие в дюбели ребристой поверхности. За счет зубчиков крепеж отлично фиксируется в отверстии, обеспечивая надежное соединение;
  • лапки распорной части дюбеля способны распределять нагрузку на гипсокартон, предотвращая деформацию основания;
  • дюбель «бабочка» может использоваться даже для ДСП. Именно поэтому крепеж настолько распространен для решения бытовых задач.

Крепление дюбеля «бабочки» в гипсокартон: пошаговая инструкция

Проблем с установкой крепежа не возникнет даже у начинающего мастера. Придерживайтесь советов и рекомендация специалистов для создания надежного соединения. Крепление дюбелей включает следующие шаги:

  1. Для начала нужно определиться с весом и габаритами конструкции, которую вы намерены зафиксировать. Определите место фиксации и рассчитайте расход дюбелей «бабочек». Если вы купили дюбеля для саморезов, дополнительно нужно приобрести метизы.
  2. С помощью уровня сделайте разметку для фиксации крепежей.
  3. Просверливаем отверстие нужного диаметра и глубины. Поскольку гипсокартон относится к категории хрупких материалов, в процессе работы важно не повредить основание. Для сверления отверстия достаточно взять сверло по дереву.
  4. Вам не пригодится мощный инструмент для установки дюбеля. Достаточно будет шуруповерта для сверления. Его будет вполне достаточно для сверления по гипсокартону.
  5. Если вам нужно сделать крепление в потолке, предотвратите распространение мусора. Отличным решением будет пластиковый стаканчик, который будет собирать крошки стройматериала.
  6. Вкручиваем шуруп.

Дюбель «бабочка» для гипсокартона выдерживает нагрузки до 20 кг. Крепеж, используемый для ввинчивания в дюбель, подбирается индивидуально в зависимости от типа конструкции. Он может быть разной длины, диаметра. Шуруп в таком соединении вкручивается до упора. Только такой вариант гарантирует расширение дюбеля в основании и надежность соединения. Если у вас есть под рукой шуруповерт, установка дюбеля «бабочка» будет простой и быстрой.

Советы специалистов по креплению дюбеля «бабочки»

Если вам нужно выполнить большой объем крепежных работ, а вы раньше никогда не сталкивались с такой задачей, лучше обратиться к специалистам. Они смогут установить тип подходящего крепежа, просчитать количество дюбелей. Если же вы приняли решение выполнить работы самостоятельно, тогда придерживайтесь алгоритма работы и следуйте рекомендациям профессионалов:

  • лучше всего вбивать «бабочку» молотком. Если придерживаться технологии вкручивания, существуют риски неплотного прилегания в основании. Крепеж будет зафиксирован непрочно, что обернется его расшатыванием в дальнейшем;
  • грамотно подходите к расчету замеров. Если вы установите слишком большой дюбель в слишком хрупкий и тонкий материал, нельзя рассчитывать на его эффективность;
  • дюбель-гвоздь «бабочка» подходит для гипсокартона и других тонких материалов толщиной не более 5-ти мм. Для более прочных оснований рекомендованы более мощные крепежи большего размера;
  • на качество и долговечность соединения влияет и правильность установки ГКЛ. За листом должны оставаться пустоты не менее 35 мм. Только в таком случае дюбель сможет обеспечить нужную фиксацию;
  • мощная дрель для работы по гипсокартону не нужна. Достаточно будет иметь в арсенале молоток и отвертку для быстрого и эффективного монтажа крепежей. Если вы используете электроинструмент, при отсутствии опыта есть риски повреждения основания.

Дюбель «бабочка» для гипсокартона – это наиболее эффективный вид крепежа, разработанный для хрупких поверхностей. На рынке можно найти десятки крепежей, которые помогут вам закрепить конструкцию на гипсокартоновой поверхности. По мнению специалистов, современная дюбель «бабочка» стала достойной альтернативой металлическим анкерам. А конкретно для гипсокартона и превосходит их по своим функциям.






металлический крепеж и размеры крепления, анкер и гвоздь по гипсокартону

Вот уже много лет гипсокартон занимает одно из лидирующих мест среди материалов для обшивки стен. И чтобы отделка была качественной, важно грамотно подобрать крепеж для такого материала.

На современном рынке представлен огромный выбор саморезов, но особой популярностью среди них пользуется дюбель «бабочка».

Особенности

Дюбель «бабочка» – это довольно простое устройство, которое используется для крепления карнизов, плинтусов, кронштейнов, навесных шкафов или светильников на листе гипсокартона.

Оно представляет собой саморез, дополненный пластиковым элементом, который внешне напоминает крылья бабочки. Именно благодаря этому крепеж получил свое название. При закручивании дюбеля, «крылья» расправляются и плотно прижимаются к задней поверхности листа гипсокартона. За счет этого нагрузка на лист распределяется более равномерно. Это существенно снижает риск повреждения материала в процессе монтажных работ.

Технические характеристики

Устройство крепежного элемента предполагает наличие ребристой поверхности, что не допускает прокручивание и складывание дюбеля. А внутренние лапки, расположенные на головке крепежа, придают готовой конструкции дополнительную устойчивость и прочность.

Кстати, «бабочка» используется для работ не только с гипсокартоном, но и с листами ДСП и ГВЛ. Однако больше всего такой элемент подходит именно для работы с гипсокартоном. Толщина листа может быть одинарной – 10-12 миллиметров либо двойной – 20-24 миллиметра.

Основные виды крепежа

Рассмотрим две разновидности дюбеля «бабочка» в зависимости от материала, из которого они изготовлены:

  • Металлические. Данный тип крепежного элемента является самым прочным, долговечным и практичным. Дюбель способен легко выдерживать огромные нагрузки (сотни килограмм). Не стоит бояться того, что деталь со временем покроется ржавчиной. Ведь производители обрабатывают изделие специальным составом против коррозии. Однако один минус у металлического варианта все же есть. Это его довольно высокая стоимость. Но если соотнести цену со всеми достоинствами такой покупки, то она уже не выглядит такой большой.
  • Пластиковые или нейлоновые. Это наиболее современные на сегодняшний день варианты дюбелей. Они также отличаются прочностью, но при этом мало весят. Крепеж из пластиковых соединений легко найти в продаже, а его стоимость доступна для каждого. Однако устойчивость к большим нагрузкам и механическим повреждениям, несомненно, ниже, чем у металлических аналогов.

Выделяют еще несколько типов такого крепежа в зависимости от их размера и назначения.

 Дюбель «бабочка» 8х28

Это самый маленький тип крепежа, который отличается хорошим качеством, доступностью и бюджетной стоимостью. Подходит для работы с легкими конструкциями и небольшими нагрузками.

При использовании подобных элементов следует помнить, что саморезы не идут с ними в комплекте, их придется докупать отдельно.

Приобретайте вариант размером 3,5х35 миллиметров. Саморез может быть оцинкованным или нет. Выбор зависит от того, на видном ли месте будет располагаться элемент.

Для работы используйте сверло диаметром 8 миллиметров.

Затем сожмите пальцами «бабочку» и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны. В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм.

Дюбель «бабочка» 10х50

Данный вариант крепежного элемента заметно отличается от предыдущего. Его распорные части гораздо больше, также внутри их есть пара специальных «язычков», которые обеспечивают дополнительную надежность при креплении анкера. Это наиболее распространенный вид дюбеля «бабочки» из всех, предложенных сегодня на рынке.

Его изготавливают из нейлона, полипропилена и даже полиэтилена. Важно, чтобы крепеж не был слишком жестким, а оставался довольно упругим. Так он точно не сломается в процессе монтажа.

Дюбель данного типа легко выдерживает нагрузку в 24 килограмма, поэтому отлично подходит для фиксации навесных шкафов и полок.

Способ монтажа данного элемента схож с предыдущим вариантом. Однако для него следует приобрести саморезы большего размера. Кстати, если вам необходим дюбель меньших габаритов, попробуйте заказать деталь размером 6х40.

Универсальный дюбель

Еще такой крепеж называют – дюбель-гвоздь «бабочка» для гипсокартона. Подобные элементы можно применять не только для листовых, но и для полнотелых материалов. Поскольку анкер такого типа является универсальным, он заслужил большую популярность. Особенно востребованы варианты из нейлона благодаря эластичности материала. По длине и диаметру универсальный дюбель может быть разным. А значит, вы без труда найдете для себя подходящий вариант.

Однако не стоит использовать данный крепеж для тяжелых габаритных конструкций. Если вы нуждаетесь в надежной фиксации, советуем пробрести более прочные элементы, например металлические. Но также крайне важно правильно подобрать длину самореза, чтобы она не повреждала материал и обеспечивала максимальную прочность конструкции.

Какая максимальная нагрузка?

Согласно обещаниям производителей, дюбель-гвоздь «бабочка» выдерживает нагрузку максимум 28 кг. Однако рекомендованная нагрузка для крепежа составляет примерно двадцать килограмм.

Преимущества

Популярность данного крепежа в современных отделочных работах объясняется его несколькими достоинствами:

  • Универсальность. Сегодня в любом магазине вы найдете дюбель в качестве самостоятельного товара, а также дополнения к саморезу. Это значит, что при необходимости вы без труда сможете заменить деталь с резьбой на подвесы или кольцо.
  • Надежность фиксации. Такое качество достигается особенностью конструкции крепежного элемента, которая подразумевает наличие ребристой поверхности. Можно не сомневаться, дюбель будет надежно закреплен в ГКЛ.
  • Обеспечение дополнительной жесткости. Если вкрутить анкер «бабочка», его лапки разойдутся в стороны. За счет этого достигается дополнительная жесткость всей конструкции, что особенно важно при работе с ГКЛ из двух слоев.
  • Простота монтажных работ. Вы без труда справитесь с таким типом крепежа, даже если у вас нет большого опыта в строительных и отделочных работах.
  • Длительный период использования. Пластиковый дюбель размером 12 миллиметров можно использовать несколько раз. Это очень удобно и позволяет сэкономить время и средства.
  • Доступность. Вам не придется долго искать необходимый анкер. «Бабочки» сегодня легко найти в любом строительном магазине.

Недостатки

Обычно среди минусов данного типа крепежа в сравнении с другими выделяют небольшую нагрузку, которую «бабочку» может выдерживать.

Наиболее популярные производители

Среди современных изготовителей крепежных элементов, можно выделить следующие:

  • TNF;
  • «Крепко»;
  • «Итерфикс»;
  • OLA;
  • «Машкрепеж»;
  • «Про Метиз»;
  • «Велд-Метиз»;
  • MOLLI.

Советы и рекомендации

Если вы никогда не сталкивались с монтажными и отделочными работами, то лучше всего поручить такое дело профессионалам. Они справятся с работой быстро, и вам не придется ничего переделывать. А тем, кто решил установить крепеж самостоятельно, важно знать несколько основных моментов, которые существенно повлияют на эффективность и конечный результат вашей работы.

  • Забивайте дюбель «бабочку» молотком. Недостаточно просто вкрутить анкер, поскольку он может болтаться в отверстии, оставаясь закрепленным недостаточно плотно.
  • Соблюдайте оптимальные размеры. Если сделать в листе гипсокартона слишком большое отверстие, то крепеж будет держаться плохо и не принесет необходимой пользы.
  • Следите за толщиной листа. «Бабочка» отлично работает на изделиях, толщина которых не превышает пяти миллиметров. Для более габаритных конструкций следует подобрать другой крепежный элемент. Как минимум он должен быть длиннее.
  • Оставьте достаточно пространства за ГКЛ. Помните, что за листом гипсокартона должно быть не менее тридцати пяти миллиметров свободного пространства. Только так у вас получится оптимально закрутить анкер, прижимая упор.
  • Используйте обычную отвертку. Не поленитесь и отложите мощную дрель в сторону. Поскольку большие обороты техники могут легко повредить пластиковые грани упора. В то время как отвертка совершенно им не навредит.

Дюбель «бабочка» для работы по гипсокартону – это один из наиболее эффективных и современных разновидностей крепежного элемента. Специалисты отмечают, что данный тип анкера может составить достойную конкуренцию надежным металлическим креплениям. А в некоторых случаях даже превосходит их.

В следующем видео смотрите, как использовать дюбель "бабочку".

Руководство по установке и установке штифтов - The Butterfly Babe

Монтаж и консервация

Большинство насекомых консервируются в сухом виде, обычно на штифтах. После высыхания образцы будут храниться бесконечно долго, пока за ними правильно ухаживают и хранят. Имейте в виду, что есть много разных способов подготовить каждый из методов, которые я буду описывать, обязательно проведите свое исследование и найдите лучший метод, который работает для вас.

Если у вас есть высушенный несмонтированный образец, вам необходимо «расслабить» его, прежде чем вы сможете закрепить его в желаемом положении.

РАССЛАБЛЕНИЕ: Самый распространенный способ расслабить высушенные образцы - это поместить их в герметичную влажную камеру, такую ​​как контейнер Tupperware, на срок от 24 часов до нескольких дней. Накройте дно контейнера слегка влажным бумажным полотенцем и добавьте несколько капель фенола или этилацетата, чтобы предотвратить появление плесени. У большинства людей нет доступа к этим химическим веществам, поэтому я часто предлагаю добавить пару капель лизола или спирта в вашу камеру. Поместите насекомое в контейнер и накройте им еще одно слегка влажное бумажное полотенце.Вы можете хранить этот контейнер в комнате с комнатной температурой столько, сколько необходимо, чтобы ваши образцы размягчились. Я предлагаю 24 часа для бабочек обычного размера и 12-24 часа для более крупных экземпляров. Большим жукам может потребоваться оставаться в камере до 3 дней, а может быть и дольше.

ОБУЧАЮЩИЕ ВИДЕО ДЛЯ РАССЛАБЛЕНИЯ:
Камера регидратации - https://youtu.be/kpU-oeKgPGo

МЕТОД РЕЛАКСАЦИИ # 2: С тех пор как я долго работал с насекомыми, я обнаружил, что это мой любимый способ расслабление бабочек осуществляется путем инъекции с помощью иглы для подкожных инъекций вместо использования камеры для релаксации.Этот метод намного быстрее, и при работе с более «пушистыми» экземплярами он не матирует их чешуйки, как иногда бывает во влажной камере. Сначала я готовлю образцы, разворачиваю их все и кладу на доску. Затем я кипячу воду и наливаю ее в кружку. Осторожно наполните шприц для подкожных инъекций кипятком. Удерживая образец за грудную клетку между большим и указательным пальцами, введите иглу в задней части грудной клетки. Возможно, вам придется немного пошевелить иглой, чтобы обработать ее внутри, поскольку образец очень сухой.Аккуратно впрыскивая воду внутрь. Обязательно отпустите образец, когда вы это сделаете, так как вы можете обжечь пальцы горячей водой. Продолжайте вводить образец кипятком, пока не почувствуете, что он начал размягчаться. Мне нравится ставить свой в сторону после того, как я сделал несколько инъекций, чтобы охладиться, а затем ущипнуть его тело, чтобы посмотреть, станет ли оно достаточно игровым, чтобы крылья открылись - если он все еще слишком сухой, продолжайте повторять этот процесс, пока он не станет достаточно расслабленным, чтобы закрепить .

ЗАКРЕПЛЕНИЕ : Обычно насекомых размещают и сохраняют путем прикрепления.Обычные штифты слишком короткие, слишком толстые и могут заржаветь; Насекомых следует прикреплять с помощью « булавок для насекомых» , которые можно приобрести в магазине, например, BioQuip.com. Они доступны в различных размерах / толщинах - Пример: № 1 (очень тонкий), № 2 (менее тонкий), № 3 (более толстый, для более крупных насекомых)

Большинство насекомых прикрепляются к грудной клетке под углом 90 градусов. Жуки, личинки и тому подобное закалывают через переднюю часть правого крыла в месте, где штифт не повредит ногу при выходе из нижней части насекомого.

РАСПРЕДЕЛЕНИЕ: Насекомое можно разложить на «распределительной доске» (которую также можно приобрести в магазине энтомологии или вручную с использованием дерева, пенополистирола или картона) или разложить вверх ногами на плоской поверхности. Положение, в котором вы расправляете крылья, зависит от насекомого и от того, как вы хотите, чтобы они лежали. Если вы используете раздвижную доску, вам нужно прикрепить корпус к центральной щели так, чтобы его крылья были на уровне доски. Используя щипцы, откройте крылья и удерживайте их на месте, пока вы прикалываете их полосками пергамента / кальки, вы же не хотите проткнуть крыло! (Есть много способов намазывания, например, использование стекла, полосок картона или пергаментной бумаги.Приколите крылья к доскам с помощью щипцов, чтобы переместить крылья в нужное положение, когда вы приколите их. Для полного высыхания вашего образца может потребоваться от 24 часов до недели. Если я работаю с более крупными насекомыми с твердым телом, я помещаю их под нагревательную лампу, чтобы облегчить процесс сушки.

РУКОВОДСТВО ПО ПРИКРЕПЛЕНИЮ И РАСПРОСТРАНЕНИЮ:
Butterfly - Метод карточки: https://youtu.be/0YrAHR3Ipqc
Butterfly - Метод кальки: https: // youtu.be / 7DWwBL8MU8w
Жук: https://youtu.be/DJcJ6IkaoHY
Крылья жука: https://youtu.be/klFRSN3uyNc
Хоппер: https://youtu.be/EDQcl6Zo2j8 9000. https5 Cicout5 Cicout / V_Iel1ZeLZs

Монтаж и защита: Коллекции насекомых подвержены атакам дерместидных жуков и других вредителей; Они уничтожат вашу коллекцию, если не будут должным образом защищены. Вы можете временно хранить свои образцы в «ящиках для хранения насекомых» или «держателях» с шариком от моли внутри - вам следует периодически проверять свою коллекцию на наличие признаков повреждения.Если вы обнаружите каких-либо вредителей, вашу коллекцию следует окурить или подвергнуть термообработке. При установке ваших образцов убедитесь, что они не содержат вредителей. Вы захотите выставить образец на воздухонепроницаемом дисплее, таком как стеклянный колпак или теневой ящик, убедитесь, что ваш дисплей полностью заклеен клеем, скотчем или другим способом, чтобы гарантировать, что вредители не смогут проникнуть внутрь.

УХОД ЗА ДИСПЛЕЕМ: Избегайте прямых солнечных лучей, высокой влажности и сильной жары. Слегка протрите новый дисплей тряпкой для перьев и очистите его с помощью средства для чистки стекол, распылив бумажное полотенце, а затем вытрите насухо; не распыляйте непосредственно на стекло.

TheButterflyBabe.com
Instagram.com/ButterflyBabeGallery
Facebook.com/ButterflyBabeGallery
Авторские права © Сара Фолтс | Butterfly Babe 2020. Все права защищены.

Сделайте коллекцию бабочек

Бабочки очаровывали людей на протяжении веков! В некоторых из старейших коллекций бабочек в музеях сегодня есть образцы 1700-х годов, включая виды, которые сейчас вымерли. (Предупреждение: многие виды бабочек имеют многочисленные популяции, но убедитесь, что вы не собираете слишком много бабочек одного и того же вида или не убиваете редких, не подумав заранее.) Чтобы начать свою собственную коллекцию этих красивых Lepidoptera (отряд насекомых, к которому принадлежат бабочки и мотыльки), вам понадобится базовое оборудование для сбора. Очень важна прочная сачок для бабочек, а расстилая доска, булавки от насекомых и витрина - полезные инструменты для создания качественной коллекции.

Как использовать сачок для бабочек

Пытаясь поймать бабочку сеткой, двигайтесь медленно, пока не окажетесь в пределах досягаемости. Расположите сетку под насекомым, затем поверните сетку вверх и поверните ручку так, чтобы сетка перевернулась и пойманное насекомое не могло сбежать.Если вы поднесете сетку к насекомому и опустите ее на землю, приподнимите ее конец, чтобы насекомое могло перелететь к закрытому верху, затем воткните контейнер под сетку и осторожно опустите в нее бабочку.

Идентификация бабочек и мотыльков

Этот шаг может быть выполнен после того, как вы принесли образец домой, но часто бывает полезно сразу идентифицировать его, чтобы вы могли вспомнить, где вы его нашли. Полевой справочник, такой как Золотой справочник по бабочкам и мотылькам, может помочь вам определить многие распространенные виды, или вы можете попробовать справочник Одюбон с цветными фотографиями 600 видов.Используя руководство, выясните, какое растение ест гусеница этого вида, а затем проверьте любое из этих растений в этом районе на наличие крошечных яиц бабочек на нижней стороне листьев. (И вернитесь позже, чтобы увидеть гусениц!) Если вы решите идентифицировать свои отловы, когда вернетесь домой, запишите, где вы нашли каждую и какое растение или цветок она питалась.

Первый шаг процесса идентификации - определить, является ли ваш пойманный бабочкой или мотыльком, двумя группами Lepidoptera .Иногда их очень трудно отличить друг от друга, но в целом бабочки имеют пухлое пушистое тело, более тусклый цвет, активны ночью и имеют расправленные крылья во время отдыха. У бабочек, с другой стороны, обычно более гладкие тела, более яркие цвета, они активны в течение дня и при приземлении складывают крылья на спину. Еще одно важное отличие - усики - у бабочек тонкие усики, которые на конце образуют клубную форму. Мотыльки, как правило, имеют перистые усики, и очень немногие виды имеют булавовидные усики.

Как использовать сосуд для убийства и расслабляющий сосуд

Для всех насекомых, которых вы хотите сохранить в коллекции, самый простой способ убить их - использовать смертоносную банку. Вы можете приготовить один из них, поместив в стеклянную банку ватные шарики, смоченные медицинским спиртом или этилацетатом (более опасное химическое вещество - будьте осторожны!). Однако для достижения наилучших результатов используйте этилацетат в емкости, предназначенной для этой цели. Этилацетат действует быстрее, чем медицинский спирт, а в банке есть гипсовый картридж для впитывания жидкости, чтобы насекомые не промокли.

Бабочки из-за своей хрупкости иногда бьют себя в смертоносную банку, поэтому лучше сначала оглушить их, ущипнув за грудную клетку - центральную часть их тела. Может потребоваться небольшая практика, чтобы освоить метод как следует, поэтому сначала попробуйте его на обычных мотыльках или бабочках, которые вас не беспокоят для своей коллекции. После того, как вы оглушите бабочку, вы также можете аккуратно сложить ей крылья за спину и положить в пергамин.

Не оставляйте бабочку в сосуде для убийства слишком долго.Осторожно извлеките бабочку с помощью щипцов, если они есть. Либо сразу приколите бабочку (см. Шаги ниже), либо храните ее со сложенными крыльями в пергаминовом конверте.

Перед тем, как разложить бабочку (если она еще не застыла), нужно ее «расслабить». Сделайте расслабляющую камеру, положив влажную тряпку в герметичный пластиковый контейнер. Установите бабочку внутрь, накройте ее 2-3 влажными (не капающими) бумажными полотенцами и закройте крышкой. Вы можете оставить бабочку внутри пергамина.Бабочка должна размягчиться через 2-3 дня, если ткань и бумажное полотенце будут влажными. Когда бабочка достаточно расслабится, чтобы вы могли осторожно пошевелить ее лапками и усиками, она готова к распластыванию.

Как использовать распределительную доску

Для бабочек и других крупных крылатых насекомых следует использовать доску и булавки для насекомых. Осторожно вставьте булавку в правую часть грудной клетки. Сожмите грудную клетку, чтобы крылья расправились, и можно было закрепить ее. Поместите туловище бабочки в паз на доске - оно разное по ширине для насекомых разных размеров.Осторожно прижмите крылышки вниз, чтобы они лежали ровно, затем накройте каждое крыло тонкой полоской бумаги и приколите концы полоски к доске. (Будьте осторожны, чтобы не проткнуть само крыло.) Это удержит крылья плоскими до тех пор, пока они не высохнут. Процесс сушки может занять до двух недель.

Когда бабочка высохнет, удалите бумажные полоски, но не пытайтесь вытащить булавку через грудную клетку! Используйте этот штифт, чтобы установить его в витрину.

Как установить бабочку

Для любой коллекции насекомых важно знать название каждого насекомого, которое вы найдете! Имея хорошее руководство по идентификации, вы сможете найти научное и общепринятое название каждого из них.Напишите или распечатайте небольшую этикетку (подойдет картон или другой тонкий картон) с именем и прикрепите ее к булавке, которую вы используете, чтобы удерживать насекомое. Вы также можете указать дату и место, где вы нашли насекомое (например, в саду, 13 апреля 2005 г.). Если можете, соберите по два экземпляра каждого вида и установите один, чтобы показать красочную верхнюю часть крыльев, а другой - более замаскированную нижнюю часть крыльев.

Коллекционирование бабочек - это веселое и полезное летнее занятие, а собранная на конях коллекция бабочек имеет как научную, так и художественную ценность!

3 способа сохранить бабочку

Об этой статье

Соавторы:

Энтомолог

Соавтором этой статьи является Samuel Ramsey, Ph.D .. Доктор Сэмюэл Рэмси - энтомолог и исследователь Министерства сельского хозяйства США. Доктор Рэмси обладает обширными знаниями о симбиозе и специализируется на распространении болезней насекомых, поведении паразитов, развитии мутуализма, биологическом контроле, экологии инвазивных видов, здоровье опылителей и борьбе с насекомыми-вредителями. Он имеет степень бакалавра энтомологии Корнельского университета и докторскую степень. в области энтомологии Мэрилендского университета. Исследование пчел, проведенное доктором Рэмси, позволило исследователям разработать целевые методы контроля для восстановления популяций медоносных пчел во всем мире.Он также ведет сериал на YouTube под названием «Доктор. Багги ». Эта статья была просмотрена 84 974 раза (а).

Соавторы: 3

Информация обновлена: 18 февраля 2021 г.

Просмотры: 84,974

Резюме статьиX

Сохранение бабочки - это уникальный и красивый способ украсить свой дом. Вам понадобится банка, булавка, доска, витрина, вощеная бумага и антисептик. Чтобы бабочка не разложилась, поместите ее в герметичную банку на влажное бумажное полотенце.Затем влейте 1 чайную ложку антисептика, например, лизола. Через 7 дней снимите бабочку и приколите ее к раскладной доске за шею и оба крыла. Положите полоску вощеной бумаги на каждое крылышко, чтобы они оставались плоскими, и оставьте на 2 дня. На этом этапе все, что вам нужно сделать, это запечатать свою бабочку в витрине, чтобы она была герметичной, и повесить на стену. Чтобы узнать больше, в том числе о том, как сохранить бабочку в смоле, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 84 974 раза.

Маунт-бабочка Dead Leaf Riker

Положения и условия

Спасибо, что посетили наш сайт. Эти условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико (далее «Веб-сайт»), которыми управляет VWR («Компания»). Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Все пользователи веб-сайта подчиняются следующим условиям использования веб-сайта (эти «Условия использования»).Пожалуйста, внимательно прочтите эти Условия использования перед доступом или использованием любой части веб-сайта. Заходя на веб-сайт или используя его, вы соглашаетесь с тем, что прочитали, понимаете и соглашаетесь соблюдать настоящие Условия использования с поправками, которые время от времени вносятся, а также Политику конфиденциальности компании, которая настоящим включена в настоящие Условия использования. Если вы не желаете соглашаться с настоящими Условиями использования, не открывайте и не используйте какие-либо части веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте.Продолжение использования вами веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования. Если вы не согласны с Условиями использования (в которые время от времени вносятся поправки) или недовольны Веб-сайтом, ваше единственное и исключительное средство правовой защиты - прекратить использование Веб-сайта.

Использование сайта

Информация, содержащаяся на этом веб-сайте, предназначена только для информационных целей. Хотя считается, что информация верна на момент публикации, вам следует самостоятельно определить ее пригодность для вашего использования.Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено как предложение или ходатайство в какой-либо юрисдикции или какому-либо потенциальному покупателю, где такое предложение или продажа не соответствует требованиям.

Приобретение товаров и услуг

Настоящие Условия и положения распространяются только на использование веб-сайта. Обратите внимание, что условия, касающиеся обслуживания, продажи продуктов, рекламных акций и других связанных мероприятий, можно найти по адресу https: // us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp, и эти условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы досок объявлений, области чата, группы новостей, форумы, сообщества, личные веб-страницы, календари и / или другие средства сообщения или коммуникации, предназначенные для того, чтобы вы могли общаться с общественностью в целом или с группой ( вместе "Функция сообщества").Вы соглашаетесь использовать функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и относятся к конкретной функции сообщества. Вы соглашаетесь использовать веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Оскорблять, оскорблять, преследовать, преследовать, угрожать или иным образом нарушать законные права (например, право на неприкосновенность частной жизни и гласность) других.
2. Публиковать, размещать, загружать, распространять или распространять любую неуместную, непристойную, дискредитирующую, нарушающую авторские права, непристойную, непристойную или незаконную тему, название, материал или информацию.
3. Загружайте файлы, содержащие программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни), если вы не владеете или не контролируете права на них или не получили все необходимое согласие.
4. Загрузите файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут повредить работу чужого компьютера.
5. Перехватить или попытаться перехватить электронную почту, не предназначенную для вас.
6. Рекламировать или предлагать продавать или покупать какие-либо товары или услуги для любых деловых целей, если такая функция сообщества специально не разрешает такие сообщения.
7. Проводите или рассылайте опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загрузите любой файл, опубликованный другим пользователем функции сообщества, который, как вы знаете или разумно должен знать, не может распространяться на законных основаниях таким образом или что у вас есть договорное обязательство сохранять конфиденциальность (несмотря на его доступность на веб-сайте).
9. Подделывать или удалять любые ссылки на автора, юридические или другие надлежащие уведомления, обозначения собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Предоставление ложной информации о принадлежности к какому-либо лицу или организации.
11. Участвовать в любых других действиях, которые ограничивают или препятствуют использованию веб-сайта кем-либо или которые, по мнению Компании, могут нанести вред Компании или пользователям веб-сайта или подвергнуть их ответственности.
12. Нарушать любые применимые законы или постановления или нарушать любой кодекс поведения или другие правила, которые могут быть применимы к какой-либо конкретной функции Сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете сообщения от имени или от имени вашего работодателя или другого юридического лица, вы заявляете и гарантируете, что у вас есть на это право. Загружая или иным образом передавая материалы в любую область веб-сайта, вы гарантируете, что эти материалы являются вашими собственными или находятся в общественном достоянии или иным образом свободны от проприетарных или иных ограничений и что вы имеете право размещать их на веб-сайте.Кроме того, загружая или иным образом передавая материалы в любую область веб-сайта, вы предоставляете Компании безотзывное, бесплатное, всемирное право на публикацию, воспроизведение, использование, адаптацию, редактирование и / или изменение таких материалов любым способом, в любые и все средства массовой информации, известные в настоящее время или обнаруженные в будущем во всем мире, в том числе в Интернете и World Wide Web, для рекламных, коммерческих, торговых и рекламных целей, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не принимает на себя никакой ответственности (1) удалить любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению сочтет несовместимыми с вышеуказанными обязательствами или иным образом неприемлемыми по любой причине. ; и (2) прекратить доступ любого пользователя ко всему или к части веб-сайта. Однако Компания не может ни просмотреть все материалы до того, как они будут размещены на веб-сайте, ни обеспечить быстрое удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими сторонами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей этого веб-сайта и общественности; однако Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений пунктов (A) или (B) выше может привести к прекращению вашего доступа к веб-сайту и может подвергнуть вас гражданской и / или уголовной ответственности.

Особое примечание о содержании функций сообщества

Любой контент и / или мнения, загруженные, выраженные или отправленные через любую функцию сообщества или любой другой общедоступный раздел веб-сайта (включая области, защищенные паролем), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компания, являются исключительно мнениями и ответственностью лица, представляющего их, и не обязательно отражают мнение Компании.Например, любое рекомендованное или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через функцию сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать какой-либо такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за контент, продукты, услуги или методы любых сторонних веб-сайтов, включая, помимо прочего, сайты, связанные с Веб-сайтом или с него, сайты, созданные на Веб-сайте, или стороннюю рекламу, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, поддерживаем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или действительности любого контента на любых сторонних веб-сайтах. Вы используете сторонние веб-сайты на свой страх и риск и в соответствии с условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и / или другие материалы) и его дизайн, выбор, сбор, расположение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных или законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или исполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать какие-либо материалы в Интернете. Сайт без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в ОЗУ, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером в целях улучшения отображения, и (в) печати разумного количество страниц веб-сайта; в каждом случае при условии, что вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы.Ни название, ни какие-либо права интеллектуальной собственности на любую информацию или материалы на веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип компании, а также все связанные названия, логотипы, названия продуктов и услуг, появляющиеся на веб-сайте, являются товарными знаками компании и / или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, предоставленные или доступные через Веб-сайт («Контент сайта»). Вы полагаетесь на Контент сайта исключительно на свой страх и риск. Компания не несет никакой ответственности за травмы или убытки, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА И ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ САЙТ, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ ОТКАЗАМИ.КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В частности, НО БЕЗ ОГРАНИЧЕНИЯ ВЫШЕИЗЛОЖЕННОГО, НИ КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ГАРАНТИРУЕТ ИЛИ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ С ПОМОЩЬЮ САЙТА, ​​БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ ИЛИ БЕСПЛАТНЫМИ ИЛИ БЕСПЛАТНЫМИ ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, ДЕЛАЮЩИЙ ЕГО ДОСТУПНЫМ, СВОБОДНЫ ОТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИНАЧЕ ВЕБ-САЙТ ОТВЕЧАЕТ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ НАРУШЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ЛЮБОГО РОДА, ПО ЛЮБОЙ ЮРИДИЧЕСКОЙ ТЕОРИИ, ВОЗНИКАЮЩИЕ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ САЙТ, ВКЛЮЧАЮЩИЙ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ, КОСВЕННЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, ЛИЧНЫЕ ТРАВМЫ, ПОТЕРЯ ФРАГОВ ИЛИ УБЫТКОВ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖАНИИ САЙТА ИЛИ УСЛУГ, ИЛИ ИЛИ НЕ ИСПОЛЬЗУЕТСЯ КОМПАНИЯ, И ПРЕДОСТАВЛЯЛА ЛИ КОМПАНИЯ ВОЗМОЖНОСТЬ ЛЮБЫЕ ТАКИЕ УБЫТКИ, ЕСЛИ НЕ ЗАПРЕЩЕНЫ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Компенсация

Вы соглашаетесь возместить и обезопасить Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, участвующих в веб-сайте, от любых обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатам, возникающих в результате любое нарушение вами настоящих Условий использования, использование вами Веб-сайта или любых продуктов, услуг или информации, полученных с Веб-сайта или через него, ваше подключение к Веб-сайту, любой контент, который вы отправляете на Веб-сайт через любые Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое право; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любые судебные иски или иски, вытекающие из настоящих Условий использования или связанные с ними, будут подаваться исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и вы тем самым соглашаетесь и подчиняетесь личной юрисдикции таких судов для цели судебного разбирательства любого такого действия.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанных юрисдикций, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами США и штата. Пенсильвании и что мы не делаем никаких заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае все пользователи несут ответственность за соблюдение местных законов.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность реализовать или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен попытаться реализовать намерения сторон, отраженные в этом положении и других положениях Условия использования остаются в силе.Ни ваши деловые отношения, ни поведение между вами и Компанией, ни какая-либо торговая практика не может считаться изменением настоящих Условий использования. Вы соглашаетесь с тем, что независимо от какого-либо закона или закона об обратном, любые претензии или основания для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такой претензии или причины. иска возникла или будет навсегда запрещена. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией.Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого законодательства или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять по адресу [email protected]

Жалобы на нарушение авторских прав

Мы уважаем чужую интеллектуальную собственность и просим наших пользователей поступать так же.Если вы считаете, что ваша работа была скопирована и доступна на Сайте способом, который представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

  • электронная или физическая подпись лица, уполномоченного действовать от имени правообладателя;

  • описание работы, защищенной авторским правом, в отношении которой были нарушены ваши претензии;

  • идентификация URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

  • ваш адрес, номер телефона и адрес электронной почты;

  • ваше заявление о том, что вы добросовестно полагаете, что спорное использование не разрешено владельцем авторских прав, его агентом или законом; а также

  • ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

С нашим агентом для уведомления о жалобах на нарушение авторских прав на Сайте можно связаться по адресу: [email protected]

Крепление

лазерного диода связи бабочки Newport 744 Это крепление лазерного диода связи бабочки Newport модели 744 используется и находится в превосходном состоянии. В комплект входят стандартные разъемы.

Разъемы
• 15-контактный разъем D-sub, контроль температуры лазера
• 9-контактный разъем D-sub, регулировка тока лазерного диода

Подробнее Описание

Важное замечание: другие аксессуары, руководства, кабели, данные калибровки, программное обеспечение и т. д.не входят в комплект поставки этого оборудования, если не указаны в приведенном выше описании складских позиций.

Характеристики:

  • Экономичный и высокопроизводительный
  • Чрезвычайно простой в использовании
  • Эффективный теплообмен
Крепления для телекоммуникационных лазерных диодов серии 740 обеспечивают очень стабильный контроль температуры для всех телекоммуникационных лазерных диодов. Они предлагают простую в использовании платформу; для использования в телекоммуникациях, биомедицине и спектроскопии; и просты в настройке для устройств лазерный диод / фотодиод / термоэлектрический охладитель / термистор.

View It Live Request

Покупка подержанного оборудования не всегда должна быть выстрелом в темноте. Мы знаем, что существует множество различий, когда дело доходит до бывшего в употреблении оборудования, и довольно часто выбор между различными частями затруднен, особенно когда оборудование не находится прямо перед вами.

Ну, а что, если бы вы смогли увидеть оборудование до того, как его купили? Не просто изображение с веб-сайта производителя, а фактическая часть оборудования, которую вы получите.

С помощью InstraView ™ мы на один шаг приближаем вас к проверке интересующего вас оборудования, не дожидаясь его появления у дверей.

InstraView ™ работает в вашем веб-браузере и позволяет просматривать фактическое оборудование, которое вас интересует, перед покупкой. Вы можете увеличить масштаб, чтобы увидеть этикетки с серийным номером, или уменьшить масштаб, чтобы увидеть общее состояние оборудования.

Это как если бы магазин пришел к вам!

Форма запроса InstraView

Для начала...

1. Заполните форму запроса ниже

2. Мы отправим вам электронное письмо, в котором вы узнаете, когда именно ваше оборудование будет доступно для просмотра

Объект для проверки: 54079-3 - Newport 744 Butterfly Крепление для лазерного диода Telecom

Спасибо!
Мы свяжемся с вами в ближайшее время.

Artisan Scientific Corporation dba Artisan Technology Group не является аффилированным лицом или дистрибьютором Newport. Изображение, описание или продажа продуктов с названиями, товарными знаками, брендами и логотипами предназначены только для идентификации и / или справочных целей и не указывают на какую-либо принадлежность или разрешение какого-либо правообладателя.

Поход | След бабочек | Mount Lemmon - Arizona Hikers Guide

Начиная с верхней точки Butterfly Trailhead, тропа почти сразу открывает удивительные виды на северную сторону горы Lemmon. Тропа огибает склон горы и постепенно спускается вниз, что, к сожалению, означает, что обратный путь к машине идет вверх. Однако тропу окружают невероятно уникальные растения, в том числе папоротники, сосна пондероза, пихта Дугласа, юкка, дуб и можжевельник аллигатора. Весна особенно захватывающая: свежий воздух и новые растения, которые можно увидеть по всей тропе! Фактически, биология настолько разнообразна, что часть тропы обозначена как исследовательская природная зона.

Не бойтесь сходить с главной тропы к более мелким - вы можете увидеть особенные виды на горы с одной из них на фото. Пройдя дальше, тропа входит в каньон возле водопада Новио, прежде чем подниматься к горе. Бигелоу. Одно интересное зрелище - обломки истребителя F-86, которые можно увидеть на небольшой боковой тропе на 32,42549 N, 110,71816 W. Подробнее об этой катастрофе можно найти здесь. В целом, эта тропа является фаворитом поклонников из-за ее невероятных видов, которые позволяют туристам преодолевать любые расстояния и маршруты, которые они хотят, и приятно проводить время.

Подсказка: если требуется легкий поход, рекомендуется пройти 1,5–2 мили, а затем повернуть назад для минимального изменения высоты.

Двигайтесь по шоссе Каталина с дороги Танке-Верде, чтобы подняться на гору Леммон. Продолжайте движение 19 миль после границы леса до информационного центра для посетителей Palisade или продолжайте движение еще 4 мили до подъездной дороги Solider Camp (справа) к верхней тропе.

  • На маршруте нет услуг и удобств.Обязательно берите с собой достаточно воды, подходящей для сезона, и соблюдайте этику «не оставлять следов».
  • Обязательно возьмите с собой солнцезащитный крем или головной убор, так как первая часть похода проходит без тени.
  • Водопад лучше всего смотреть после проливного дождя.

Этот блог был тщательно написан Анни Нгуен. Вы можете найти ее в Instagram по адресу @_annien.

* Не забывайте идти пешком на свой страх и риск. Чтобы узнать больше, обратитесь к нашему заявлению об отказе от ответственности в отношении пеших прогулок.

Патч 8 от Blizzard.2.5 Предварительный просмотр долины Штормов - Медоуборочный комбайн, пчелиный скакун, домашние животные-бабочки

Blizzard


Пчеловоды долины Штормов сообщают, что в регионе вот-вот начнется жужжащий ферменон.
Swarm Долина Штормов В ближайшие несколько недель сообразительные энтузиасты насекомых смогут раскрыть секреты нового улья в горах Долины Штормов. Возможно, маленький товарищ сможет указать вам дорогу. . .
Да здравствует королева. Игроки Альянса могут работать с пчеловодом Барри, чтобы найти новый улей в долине Штормовой Песни, и заручиться благосклонностью Матери-Улья, чтобы купить предметы в пчелином стиле и заработать нового маунта-шмеля, Жгут комбайна Honeyback.

В то время как большинство комбайнов мечтают только о меде и цветах, этот смелый образец смотрит на мир за пределами Долины Штормов.
Эффект бабочки Плавайте, как бабочка, и жалите, как пчела, с этими новыми боевыми питомцами. Papi: Легенда гласит, что эти фиолетовые бабочки пришли из места, называемого Островом Дьявола.
Источник: Месторождение свежего желе в долине Штормов. Sunsoaked Flitter: Крылья этой бабочки начинаются без определенного цвета, но постепенно меняют цвет на желтый, когда они проводят время на солнце.
Источник: Месторождение свежего желе в долине Штормов. Багровый шкипер: Эта бабочка окрашена в красный цвет от крови врагов.
Drop: Honey Smasher.

Игроки Орды и Альянса могут добавить этих красавиц в свою коллекцию ошибок!
Земля молочая и меда По мере того, как вы работаете над тем, чтобы заслужить благосклонность Матери улья, не упускайте из виду спрятанные сокровища. Слава солнцу Если вы видите луч света, следуйте за ним - на другом конце вы можете встретить пчел, которым могла бы пригодиться ваша помощь.Полезные герои получат сладкие награды, в том числе символ ужасных пчел, который могут добыть охотники обеих фракций.
] Pest Patrol Новые существа заполонили территорию. Раздавите их, чтобы получить уникальную добычу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
