Как сделать козла для распиловки дров своими рукам

Простейшее приспособление для распиловки дров – козлы, позволяет обработать кубометры древесного сырья, сделать аккуратный распил доски или металлической планки. Классический вид станка представлен несложной конструкцией. Материал для изготовления дровопильного оборудования более чем доступен и выбирается по усмотрению: деревянный брус, тонкие стволы деревьев, металлический профиль, подручный металлолом.

Оглавление:

  1. Как сделать козлы для распиловки дров по правилам эргономики
  2. Как сделать козлы для распиловки дров обычной пилой
  3. Изготовление козлов для распилки двуручной пилой
  4. Как изготовить самодельные складные козлы из дерева
  5. Как изготовить металлические козлы для распиловки дров
  6. Как изготовить самостоятельно козлы для распиловки дров бензопилой
  7. Советы, как облагородить дизайн козел

Как сделать козлы для распиловки дров по правилам эргономики

Как и любой станок, распилочный агрегат требует подготовки к своему изготовлению, обдумывания конструкции, выполнения наброска или чертежа с расстановкой размеров, указанием мелких деталей, выбором угла наклона опор, высоты рогов.

Тщательный подход избавит от последующей доработки, ускорит сборку, способствует созданию предпосылок для эффективной работы.

Точно подобранные размеры и габариты козлов позволяют собрать легкую, устойчивую и удобную в работе станину для распиловки бревен. Габаритный размер должен учитывать комфортное и удобное использование станка:

  • рост работника,
  • вид инструмента,
  • сорт распиливаемого дерева.

Высота расположения бревна влияет на продолжительность распиливания. Оптимальная вышина перекладины-опоры для укладки сырья составляет 90 – 110 см, размер позволяющий трудиться в свободном естественном положении, без сгибания спины или расположения руки выше горизонтали.

Инструмент для работ предопределяет монтировку на козлах дополнительных элементов. Работа с применением двуручной пилы требует наличия упора для руки. Простой упор изготовляется из лесины, вставленной в козлы.

Применение бензопилы для заготовки чурок требует крепкого материала верхней части козел и другой конструкции.

Технология работы с современным режущим инструментом требует максимального места для свободного свешивания одной из оконечностей бревна, чтобы убрать возможность зажима полотна.

Как сделать козлы для распиловки дров обычной пилой

Приводим габаритные размеры и подробную инструкцию для изготовления легких, прочных и удобных козел.

Для работы подготовьте материал из списка:

  • Для основы. Отрезок бруска с сечением 100х100 мм. Длина отреза 1.1+/- 00.5 м.
  • Для ножек. Отрезки брусков с сечением 50х50 мм. Количество – 4 единицы. Длина 1.1 +/-0.05 м.
  • Под рога. Отрезки брусков с сечением 50х50 мм. Количество – 2 единицы. Длина 360 м.
  • Для усилителей под ноги. Отрезки бруса дюймового сечения. Количество – 2 единицы. Длина 1.3м.
  • 3 десятка саморезов 45х100 мм.
  • Препарат для защиты деревянных поверхностей от гниения, морилка.

Предлагаемый список не является обязательным. Материалы выбираются из наличия в собственном хозяйстве остатков от предыдущих строительных работ.

Для работы потребуется набор инструментов:

  • Уголок строительный.
  • Мягкий простой карандаш.
  • Ножовка по дереву.
  • Обычный молоток.
  • Стамески.
  • Строительная рулетка.
  • Отвертки с плоской и крестообразной насадкой.
  • Малярная кисть 4-5 см.

Брус для основы разметьте для 12-ти пропилов, по 6 штук с каждой стороны, глубиной 2.5 см. Это будут пазы для рогов и ножек. Полезный совет. Пропилы выполняются на 2-3 мм уже, чем 50 мм, для плотной, в натяг, вставки брусьев 50х50 мм.

Стамеской и молотком выбираются пропилы, в полученные пазы вставляются напиленные по размеру бруски. Производится закрепление саморезами.

На брусках дюймового сечения размечаются места под крепление усилителей, обеспечивающих крепость конструкции и убирающих возможность расхождения ножек при нагрузке. Ножовкой отпиливаются концевые отрезки, подбирается длина заподлицо с ножками. Под углом отпиливаются концы ножек, упирающихся в землю.

Готовые козлы обрабатываются морилкой. После просушки простой станок готов к использованию.

Изготовление козлов для распилки двуручной пилой

Выполнение распила бревен двуручной пилой вызывает расшатывание станка из-за попеременного сдвигающего усилия и приводит к опрокидыванию узких козлов. X-образные стойки для распилочного агрегата под двуручную пилу изготовляют из толстой, хорошего качества древесины с сечением от 10 см., используя для стяжки металлическую затяжку или деревянный брусок. Ширину нижней опоры стоек делают на 10-15 см больше, чем расстояние от поверхности до верхней части стяжного бруска. В случае соединения опорных крестовин деревянной стяжкой, дополнительно производят обвязку тонким брусом, укрепляя и придавая конструкции жесткость и устойчивость.

Размеры для изготовления козлов берутся аналогично размерам для простой конструкции, с корректировкой габаритов для нижней опоры.

Как изготовить самодельные складные козлы из дерева

Заготовка дров производится сезонно.

Использованный распилочный станок в остальной период пылится, ветшает и занимает полезное пространство. Модель складных козлов поможет разрешить вопрос рационального складирования, пригодится при ведении выездной лесозаготовки.

Для изготовления модели потребуется материал:

  • Деревянные бруски. Количество – 4 единицы.
  • Металлическая труба длиной 1-1.3 м. Количество – 1 единица.
  • Ограничитель для соединения ножек: тросик, цепочка, ремень, веревка.
  • Сверло по дереву с максимальным диаметром.

Простота конструкции сочетается с простотой изготовления. Бруски одинакового размера берутся готовые или распускаются из доски 50 мм. На каждом бруске намечается место для отверстия с диаметром на 1-2 мм меньше диаметра трубы и просверливается перкой насквозь. По парное соединение брусков выполняют ограничителем. Длина ограничителя подбирается по углу раскрытия козла 350-450.

Правильная сборка позволяет сложить бруски в одной плоскости и убрать козлы до востребованности.

Как изготовить металлические козлы для распиловки дров

Металлические козлы имеют более длительный рабочий ресурс и компактные размеры, в отличие от классических, деревянных конструкций. Для изготовления козлов из металла в домашних условиях потребуются следующие материалы и инструменты:

  • Уголок/профильная труба 50х50мм.
  • Деревянный брус 50х59мм. Длина 5-10 см.
  • Болгарка или ножовка по металлу.
  • Строительный сантиметр или рулетка.
  • Мел.
  • Болты для соединения или сварочный аппарат.

По составленному заранее эскизу, с проставленными и выверенными размерами, отрезается балка основы, намечаются места крепления ножек и рогачей. Нарезаются остальные части конструкции. Выбирается вариант соединения. Для разборной конструкции соединение деталей выполняют болтами. Для стационарного козла применяют приварку частей. На продольный уголок или трубу, скрепляющую стойки, закрепляют кусок бруса 50х50 мм. Это мера предосторожности и защита зубьев пилы, исключается контакт рабочей поверхности зубьев с металлическим корпусом козлов.

Себестоимость самодельной металлической модели высокая и сопоставима с ценой собранной готовой модели козла на строительном рынке инструментов и оборудования.

Модельный ряд охватывает небольшие экземпляры, предназначенные для частного пользования, и заканчивается большими, габаритными станками для крупного производства. Ценовые пределы от 12 $ до 500 $. Выбор модели производят по предполагаемой нагрузке на станину, длине и толщине рабочего леса.

Европейские производители предлагают недорогие козлы для распиловки дров. Купить с доставкой выбранную модель предлагают многие украинские фирмы дистрибьюторы. Например, немецкая фирма MB выставляет модели на рынке Украины от 11 $. Отличие качественных козлов для распилки из Германии от аналогичных китайских экземпляров в составе и прочности металла, оборудовании станков дополнительными элементами. Предусматривается зубчатый край для увеличения сцепления, уменьшения скольжения и проворачивания бревна при работе, компактный эстетичный дизайн, обработка стыков и краев антикоррозийным составом.

Как изготовить самостоятельно козлы для распиловки дров бензопилой

Популярность использования бензопилы для распила дров связана с невысокой ценой на инструмент, легкостью управления и быстротой выполнения большого объема работ. В сравнении с традиционным способом ручного распиливания продуктивность бензопилы в десятки раз больше, а легкость работ выше на несколько порядков.

Владельцу современного инструмента предлагается оригинальная и удобная конструкция козлов. Распил бревна бензопилой на классической стойке X-образной формы может привести к зажиму цепи во время резки. Для исключения заклинивания цепной пилы рабочему приходится переворачивать бревно вручную разрезом вниз для полного выполнения распила. Более безопасным является способ резки свободно выступающего конца лесины.

Для распилки леса бензопилой используют усовершенствованные металлические козлы. На один из торцов станка устанавливается зубчатый захват или приваривается стальная цепь. Максимально выдвинув один конец бревна, второй надежно зажимают в приспособлении.

Для частных лесопилок или крупных хозяйств по заготовке и переработке отходов строительных лесов, горбыля, обрезков досок, реек, брусов, промышленность выпускает универсальные, удобные распилочные козлы. Станок дает возможность уложить плотным штабелем весь предназначенный к переработке лесоматериал, зафиксировать его специальным приспособлением, исключив вероятность расползания или неожиданного рикошета обрезков в процессе реза. Стоимость моделей начинается от 80 $.

Советы, как облагородить дизайн козел

Неприглядная конструкция козел преобразовывается при желании в современный эстетичный вид, с расширением основной функциональности станка. Схема изготовления распиловочного станка сохраняется прежней: ножки с рогами и соединяющим корпусом.

  • Перемены коснутся используемого материала:
    • Заменить бревно широкой доской и поставить ее на ребро.
    • X-образные ножки изготовить не из брусьев, а из имеющегося в наличии металлопрофиля.
    • Собрать из узких досок наборную доску, покрыть разноцветным антигрибковым препаратом.
    • Прикрепить к основанию-панели опоры, предварительно отогнутые с верхнего и нижнего конца опоры. В качестве соединителя использовать болты с барашковой гайкой. Угол изгиба выбрать произвольный, с учетом возможности помещения крупного бревна в рогулины. Нижний шаг выполнить с учетом устойчивости конструкции.

Универсальность изготовленных козел заключается в неординарном дизайне и расширенной функциональности рожков. Изогнутые под углом ножки после сборки образуют вертикальную расщелину, с удобством принимающую в себя бревно любого диаметра, доски, брусья. Распил полотна сложной, неудобной конфигурации станет легким и безопасным.

  • К предыдущей конструкции модернизированных козел добавить промежуточные рога. Это позволит распиливать короткие брусья, заготовки, доски, ветки. Разборная конструкция козел позволяет использовать станок в подсобном помещении и на ограниченной территории, например, на крыше, на чердаке при ремонте или установке нового перекрытия.
  • В малом помещении унификацию козел можно довести до совершенства. При сборке оставить длинный верхний конец рогов, отметить 2/3 длины и сделать в тисках загиб под 900 к вертикали.
  • При надобности на горизонтальные рога укладывается плоская дощечка и получается импровизированный столик. Предусмотрев способ крепления дощечки к изогнутым рогам, получают мобильную поверхность для крепления тисков, верстальную плоскость, столешницу. Плоскую панель на время отстоя козел, превращают в плоскость для навесных полочек, ящичков под инструментарий.
  • Новичкам в столярном деле совет по сборке козел из брусков. Первый брусок пропускается под крестовиной, а последующие используют для соединения ножек.
  • В целях облегченного выкручивания и защиты болтов от коррозионного окисления, до начала работ на резьбу гайки наносят смазочное вещество.

Козлы для Распиловки Дров Своими Руками

Козлы для распиловки дров своими руками

Порой нам на даче требуется что-то распилить, например сухой старый ствол дерева для печки или для мангала. Вот как раз для такого случая и пригодятся козлы для распиловки дров — сделать такие можно своими руками. Козлы будут складные, что позволит убирать их в сарай, если они не требуются в данный момент.

Козлы для распиловки дров своими руками — соединения конструкции

Главный элемент конструкции козлов — крестовое соединение двух рам, раскладывающихся в форме Х. Удерживающие элементы — поперечные планки, закрепленные саморезами на рамы. Эти планки препятствуют дальнейшему раскладыванию конструкции козлов.

Козлы для распиловки дров своими руками — чертеж конструкции

Конструкция козлов для распиловки дров состоит из трех  Х-образных соединений и четырех поперечных планок. Все размеры приведены на чертеже выше. Изделие получается устойчивое, способное выдержать даже крупное бревно.

Козлы для распиловки дров своими руками — соединение болтами

Козлы рекомендуется соединять на болты с шайбами, чтобы было удобно складывать после использования. Если же вам не принципиально делать складную конструкцию, то можно ограничиться мебельным шурупом, или просто четырьмя саморезами.

Козлы для распиловки дров своими руками — сверление отверстия

На подготовленных брусках сверлим отверстия для крепления шурупа, если решили делать складной вариант. Если решили делать стационарные козлы, то можно разметить места будущих саморезов.

Козлы для распиловки дров своими руками — подготовка поперечных планок

Также высверливаем отверстия под саморезы на поперечных планках, которые будут держать упор и не давать козлам разъезжаться.

Козлы для распиловки дров своими руками — чертеж с размерами планок

На чертеже выше показаны размеры и места высверливания отверстий на планках. обратите внимание, что для каждой из сторон расстояние между отверстиями разное.

Козлы для пилки дров своими руками — сборка

Сборка козлов для пилки дров происходит следующим образом — струбцинами закрепляем брус и по уровням крепим поперечные планки. Затем вкручиваем болты и фиксируем их гайками на шайбах.

Козлы для пилки дров своими руками

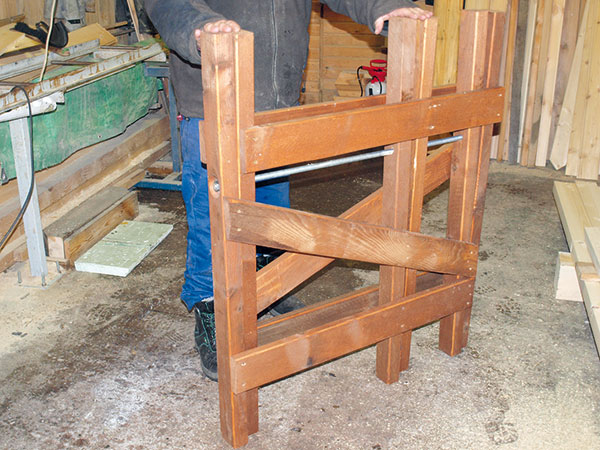

Вот так будут выглядеть козлы в собранном виде. Их можно повесить на гвоздь в сарае на стену и они будут занимать совсем мало места.

Козлы для распиловки дров своими руками

Ну и еще разок покажу козлы в работе. По-моему очень удобно и практично получилось! Берите себе на заметку, покупайте материалы и делайте такие козлы для пилки дров своими руками! Всего доброго!

Другие варианты

Идея треноги — козлы для распиловки.

Простейший вариант козел — с основой из бруса.



Трехрожковые и двухрожковые козлы из бревна.

Поделиться ссылкой:

Складные козлы для распиловки дров Oregon (арт. 584145)

Артикул: 584145

1

Легкие складные козлы Орегон 584145 рассчитаны на распиловку одного бревна весом до 100 килограмм и диаметром до 23 см.

Для надежного удержания бревна, на перекладинах предусмотрены зубчатые вставки.

При необходимости, козлы полностью разбираются для хранения или транспортировки.

Страна производитель Китай.


Раскладной козел для пилки дров. Козлы для пилки дров своими руками: чертеж, изготовление и размеры Подставка для пилки дров бензопилой


Козёл самодельный

Козлы для распиловки дров – какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.


Сборка козла

Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров. На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.

Только тщательно проработанная схема позволит избежать доработок и значительно ускорит сборку.Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.

Время и практика показали, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты. Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна увеличивает затраты энергии.

Оптимальная высота опоры для укладки бревна составляет 90 – 120 см. Именно такая высота позволяет трудиться с прямой спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.

Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специального упора для свободной руки. Работая бензопилой, вы должны позаботиться о надежном креплении заготовки. Что касается современных инструментов по работе с бревнами, то они требуют много свободного места и надежного крепления.

Строительные козлы, что это

Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов. Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.

Строительные козлы — практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но и иметь свободу перемещения по уровню, заданному высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:

  • деревянные строительные козлы;
  • металлические строительные козлы;
  • козлы комбинированные.

Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

  • деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
  • брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
  • такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
  • брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
  • саморезы в количестве 30-40 шт. для крепления деталей.
  • морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

  • ножовка – для распила и выравнивания поверхности бруса,
  • уголок – для контроля ровности элементов, важных для устойчивости конструкции,
  • графитовый карандаш для нанесения необходимых отметок,
  • шуруповерт или отвертка для закрутки крепления,
  • молоток,
  • стамеска,
  • рулетка,
  • кисть малярная (4-5 см).

Подмостки своими руками

При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

Одно из самых, на наш взгляд, практичных решений — складные строительные козлы. Дело в том, что практичные люди всегда предпочитают иметь все необходимое под рукой. А неразборные козлы занимают море места и рано или поздно просто путаются под ногами, когда никакого строительства или ремонта не планируется. Поэтому и такой вариант, разборный, придется ко двору всем практичным владельцам дачных домов или загородных коттеджей. Собственно, по нескольким фото совсем несложно догадаться, какая конструкция у этих четвероногих помощников.

Осталось только определиться с линейными размерами конструкции. А основной размер — это высота ножек. Опытным путем было установлено, что оптимальной высотой собранной конструкции станет рост мастера, который буде выполнять работы, минус 10-12 см. Количество распорок для жесткости тоже может быть произвольным, как и сечение бруса, из которого будет выполнена рама.

Верхние концы рам соединяются при помощи дверных навесов, а для того, чтобы ножки фиксировались, надо предусмотреть ограничитель. Это может быть и такая конструкция, как придумал тот гражданин в синих малоэстетичных джинсах, но проще всего не усложнять жизнь, а взять два отрезка стропильной ленты и зафиксировать ее на нижних распорках но таком расстоянии, чтобы козлы были устойчивыми.

Теперь немного о технологии. Для фиксации элементов конструкции между собой можно, конечно, использовать старорежимную технологию сбивания гвоздями и загибания их с противоположной стороны. Только это абсолютно не практично и не так надежно, как сборка строительных козлов своими руками на саморезах при помощи спецсаморезов по дереву и отвёртки.

Да и для того, чтобы при необходимости разобрать нескладную конструкцию подмостков по окончании работ, придется вволю намахаться молотком и фомкой. Хотя может быть и конструкция более оригинальная, чем обычные строительные козлы неразборные.

Подготовка деталей для столярных козлов

Для работы подойдут недорогие сосновые доски толщиной 20–40 мм.

Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

Сборное фото столярных козлов.

При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы.

Для мастера ростом около 180 см подходит опора высотой в 80–85 см. Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

Чертежи заготовок для складных козлов высотой в 860 мм.

Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании.

Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.

Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

С этой же целью обработайте и нижние торцы ножек.

Сначала снимите рубанком фаски.

Подготовка заготовок для сборки складывающихся столярных козлов.

Затем зашлифуйте концы наждачной бумагой.

Подготовленная ножка.

Сборка самодельных козлов своими руками

Соберите по отдельности каждую часть столярных козлов.

Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

Зенкер со сверлом.

Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

Разметка ножек.

Начните сборку с любого верхнего угла.

Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

Сборка стоек.

Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы.

Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.

Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

Собранный каркас столярных козлов.

Разместите на собранном каркасе распорку и начертите линии отпила уголков.

Отрежьте лишние куски ножовкой и установите диагональную доску на место.

Закрепленная диагональная распорка.

Подобным образом соберите вторую половинку столярных козлов.

Соедините обе части петлями.

Последние будет легко установить, если используются изделия калиточного типа. Под дверные петли придется в перекладинах выбрать углубления ручным фрезером или стамеской.

Размер выемки должен позволять кулаку петли свободно вращаться и не задевать древесину.

Установка петель.

Устанавливая навесные петли, помните, что крылья нужно разместить в «разнобой», чтобы штыри смотрели в разные стороны.

Прикрутите половинки петель на длинные перекладины.

Подберите тонкую рейку по высоте кулака.

Поставьте сверху короткую часть столярных козлов.

Фото сборки столярных козлов.

Просверлите направляющие отверстия и заверните винты.

Готовые козлы уже можно использовать по назначению в паре с верстаком одинаковой высоты.

Сделайте себе вторые складные козлы и распиливайте на них пиломатериал длиной до шести метров.

Хранить складные конструкции можно на вбитых в стенку гвоздях, но лучше сделать нехитрые полочки, которые дополнительно будут использоваться для мелочевки.

Подвешенные на стену складные козлы.

В любой мастерской всегда найдутся подходящие для этой самоделки обрезки ДСП, а крепление такой полки-подвески несложно сделать из уголков.

Фото полки-подвески.

Понятно, что в специализированных магазинах можно выбрать пильные козлы на любой вкус, но стоимость качественных моделей «кусается».

А на реализацию нашего проекта потребуется менее 20 метров досок с учетом обрезки растрескавшихся концов. В конечном результате вы оснастите свою мастерскую парой полезных помощников.

Площадка для работы

Собственно, то, ради чего мы и собираем строительные козлы своими руками — площадка. В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должна она выдерживать, должен быть никак не меньше, чем вес человека плюс нагрузка от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.

Следовательно, для изготовления двух козлов, площадки и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.

Алексей Шамборский, 23.03.2016

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже . Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Решение проблемы зажима режущей части пилы

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

  • Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
  • Цепь пилы не зажимается в распиле.
  • Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
  • Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
  • Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

  • брус: 6 единиц с длиной в 1 метр;
  • доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
  • болты М8: 3 штуки;
  • гайки и шайбы: по 3 штуки;
  • саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Виды устройств для распилки

Сделать козлы для пилки дров, как показывает практика, способен любой человек. Козлы можно изготовить из дерева или металла. Деревянные изделия получаются довольно легкими и обладают не слишком высокой прочностью, однако именно такие козлы изготавливают чаще всего.
Для этого достаточно иметь доски, гвозди, саморезы и еще пару инструментов. Такой набор есть у каждого хозяина.

Устройства из металла более долговечны и прочны, но для изготовления требуется больше сил, материалов и инструментов, в том числе дрель, сварочный аппарат и металлический профиль.

Собирать козлы для распиловки дров не представляет особой сложности, да и материалы практически всегда есть у рачительного хозяина. Начинать работу стоит с построения чертежа будущего изделия. Высоту изделия надо сделать удобной для человека, который будет на нем работать. Конструкция выбирается с учетом того, какой вид пилы будет использоваться (двуручная или бензопила).

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции.

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины.

Чтобы его создать самостоятельно потребуются:

  • труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
  • деревянный брус не более 10 см и сечением 50х59 мм,
  • болгарка или ножовка,
  • измерительная рулетка,
  • кусочек мела,
  • аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Предлагаем ознакомиться Устройство крыши частного дома схема

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы. Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов.

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами. Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.

Бензопила любит «свободный конец»

Невысокие цены и большой выбор бензопил сделали этот инструмент основным для пилки дров, поэтому под него сегодня умельцы разрабатывают собственные оригинальные конструкции козел. Производительность и легкость резки древесины бензиновым и электрическим инструментом в десятки раз выше традиционной механического распиливания.

Козлы для пилки дров механизированным инструментом можно сделать по классической схеме – две симметричные Х-образные стойки с поперечиной. Однако, в этом случае высока вероятность зажима цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

Для исключения заклинивания бревно каждый раз приходится поворачивать резом вниз и только тогда заканчивать распиливание. Намного удобнее и безопаснее, особенно для новичка-дровосека, резать свободный конец бревна, выступающий из козел наружу.

Поэтому следует отдать предпочтение металлическим конструкциям, позволяющим максимально выдвинуть бревно в одну сторону, надежно зажав его второй конец при помощи зубчатых захватов или стальной цепи.

Видео изготовления козла для распиловки дров своими руками

Любые столярные козлы используется в качестве подставки при резке ручными, электрическими и бензопилами. Они V-образные направляющие и крепко удерживают заготовку при работе.

Основные типы

Складные

. Изготовлены из стальных профилей. Из-за этого они обладают высокими прочностными и надёжностными характеристиками. Кроме того, эти козлы легко складываются и при хранении занимают мало места. Также козлы могут изготавливаться как с регулируемой, так и с нерегулируемой высотой металлических ножек.

Нескладные (распилочные)

. Оснащены изогнутыми перекладинами, за счет которых они вмещают до 0,2 м3 рабочего материала общей массой до 150 кг. Имеют верхний фиксатор, который надежно закрепляет заготовки и предотвращает их выпадение во время работы.

Стойка-козел. Изготавливается из гальванизированных стальных профилей. Все эти виды крайне хороши для пилки дров.

Основные параметры

. Во избежание поломки козла при столярных работах данный показатель не следует превышать. Складные стойки способны выдержать до 454 кг, а у нескладных максимальный вес на пару может достигать 1135 кг.

  • Рабочая высота
    . Чем меньше данное значение, тем устойчивее будет конструкция. У складных высота составляет 75 см, а у нескладных может регулироваться от 810 до 1025 мм.
  • Вес
    . Масса нескладных козел достигает 10,4 кг (вместе с упаковкой), складные козлы гораздо легче. Их вес составляет всего 8 кг и, также благодаря габаритам, их удобно перемещать по помещению или участку.
  • Цена и отзывы, а также подробное описание на все козлы размещены непосредственно в карточках товаров. Для этого удобно воспользоваться функцией «Купить в 1 клик». После этого с вами свяжется наш менеджер и расскажет о доступных способах доставки заказа и ее стоимости.

    Приглашаем Вас распилить дрова на козлах разной конструкции. Без таких простых приспособлений заготовка древесины превращается в тяжелейший труд. Вы можете сделать козлы для пилки дров самостоятельно и с удовольствием заготавливать поленья для камина, печи. В данной статье представлены 3 вида козел: от простых деревянных до металлических. Итак, начинаем с самых простых, но надежных и устойчивых, которые Вы можете сбить своими руками всего за пару часов.

Как правильно пилить

Хитрости и тонкости пилки — пиления дров — полезная информация для тех, кто ещё не успел подготовить дрова к зиме.

Козлы для дров. Козлы для бревен. Тел. +375291472374

Козлы для распиловки дров

Козлы для дров складные предназначены для удобного и безопасного пиления с помощью ручных, двухручных и цепных пил (бензиновых или электрических): бревен, бруса, лафета, досок, а также для утилизации деревянных поддонов и тары. Позволяет пилить бревна различной толщины диаметром от 25 до 230 мм.

Габаритные размеры, мм: 1180х380х50

Вес, кг - 12

Заготовка дров на даче – дело ответственное. Все больше людей предпочитает на выходные выбираться за город даже зимой. А на выстуженной за неделю даче - дрова первое дело.

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже.

Качественно заготовить дрова вам поможет приспособление для распиловки бревен.

Заготавливать дрова станет приятнее и удобнее, если использовать складные козлы для распиловки дров профи позволяющие зажимать бревна, брус, доски, обеспечивая безопасную и более производительную работу с электро–бензопилами, ручными пилами и другим механизированным инструментом.

На сайте 988.by Вы можете ознакомиться с производимой нашей компанией продукцией для дачи, запросить онлайн консультацию по товарам для дома и сада, либо получить профессиональную консультацию обратившись к нашим менеджерам по телефонам указанным на сайте компании в разделе «Контакты» .

Удобная форма оплаты :

  • Наличный расчет

  • Безналичный расчет

  • Оплата через любой банк

Условия доставки :

  • Самовывоз со склада
  • Доставка транспортной компанией в любой регион Беларуси
  • Брестская область

    Витебская область

    Гомельская область

    Антополь

    Барановичи

    Белоозёрск

    Береза

    Брест

    Ганцевичи

    Дрогичин

    Жабинка

    Иваново

    Ивацевичи

    Кобрин

    Коссово

    Лунин

    Лунинец

    Ляховичи

    Микашевичи

    Пинск

    Пружаны

    Барань

    Бегомль

    Бешенковичи

    Богушевск

    Боровуха

    Браслав

    Верхнедвинск

    Ветрино

    Витебск

    Глубокое

    Дисна

    Дубровно

    Коханово

    Лепель

    Миоры

    Новолукомль

    Новополоцк

    Оболь

    Орша

    Полоцк

    Поставы

    Сенно

    Толочин

    Ушачи

    Чашники

    Шарковщина

    Шумилино

    Буда-Кошелево

    Ветка

    Гомель

    Добруш

    Ельск

    Жлобин

    Ильич

    Калинковичи

    Костюковка

    Красный берег

    Мозырь

    Наровля

    Паричи

    Речица

    Рогачев

    Светлогорск

    Уваровичи

    Гродненская область

    Минская область

    Могилевская область

    Берёзовка

    Волковыск

    Гродно

    Дятлово

    Зельва

    Ивье

    Красносельский

    Лида

    Мосты

    Новогрудок

    Островец

    Ошмяны

    Россь

    Скидель

    Слоним

    Сморгонь

    Щучин

    Березино

    Бобр

    Борисов

    Вилейка

    Воложин

    Городея

    Дзержинск

    Жодино

    Заславль

    Клецк

    Копыль

    Крупки

    Логойск

    Любань

    Марьина Горка

    Мир

    Молодечно

    Мядель

    Нарочь

    Несвиж

    Плещеницы

    Радашковичи

    Раков

    Слуцк

    Смиловичи

    Смолевичи

    Солигорск

    Старобин

    Старые дороги

    Столбцы

    Узда

    Уречье

    Фаниполь

    Червень

    Чисть

    Белыничи

    Бобруйск

    Быхов

    Глуск

    Горки

    Дрибин

    Климовичи

    Костюковичи

    Краснополье

    Кричев

    Круглое

    Могилев

    Осиповичи

    Славгород

    Чаусы

    Чериков

    Шклов

Производитель оставляет за собой право вносить любые изменения в конструкцию изделий

Деревянные козлы для дров своими руками (фото + чертежи + видео) | Своими руками

Пусть зима еще неблизко, самое время подумать о заготовке дров.

С сыном Алексеем собрались мы сделать деревянного козлика для двора. Исходный материал -обрезок бревна и пару жердей от перегородки завезли с соседнего разобранного дома.

Сын очистил бревно от глиняной штукатурки и обстрогал его ручным рубанком. Размер бревна -1200 мм, диаметр – 200 мм. Я заготовил из жердей 4 нетолстые ножки нужной длины, подровнял их топором и обстрогал электрорубанком. Древесина стала как новая.

На бревне мы сделали разметку под ножки. Пазы запиливали лучковой пилой, вырубая дерево из пазов широкой стамеской.

А затем собрали козлика на большие гвозди. На всех ножках мы отметили высоту выступающей части 250 мм, и чтобы не было трещин, просверлили отверстие диаметром 5 мм (под гвоздь).

Прибив три ножки, приставили четвертую и точно отрегулировали ее длину, чтобы наш козлик не получился колченогим и шатким. В таком положении и забили последний гвоздь.

Готовое изделие покрасили морилкой. Теперь, когда козлик не нужен, он стоит в саду у декоративного плетня, украшая сад.


Читайте также: Складные козлы своими руками


Козлы для дров своими руками

© Автор: Д. МАТВЕЙЧУК г. Заводоуковск


УДОБНЫЕ КОЗЛЫ СВОИМИ РУКАМИ

ЛЮБОЙ ДАЧНИК, ИМЕЮЩИЙ В ДОМЕ ДРОВЯНУЮ ПЕЧЬ, ВЫНУЖДЕН ЗАГОТАВЛИВАТЬ ДРОВА. КТО-ТО КУПИТ МАШИНУ УЖЕ НАКОЛОТЫХ ПОЛЕНЬЕВ, А КТО-ТО НАПИЛИТ ИХ САМОСТОЯТЕЛЬНО, НАРЕЗАЯ ПОЛЕШКИ РАЗМЕРАМИ ПОД СВОЮ ПЕЧЬ. В ЭТОМ СЛУЧАЕ ВАЖНО ИМЕТЬ УДОБНЫЕ КОЗЛЫ ДЛЯ РАБОТЫ БЕНЗО- ИЛИ ЭЛЕКТРОПИЛОЙ.

Любой владелец дома с печью, камином или баней занимается распиливанием дров. В случае заготовки для костра на пикнике или мангала на майские праздники пилить или колоть дрова несложно – их требуется немного. Гораздо труднее заготавливать дрова регулярно, про запас.

ФОРМА ТРАДИЦИОННА

Для облегчения напиливания дров долгие столетия используют козлы. Традиционные подставки для работы ручной пилой известны многим. Однако в настоящее время истязать себя ручной распиловкой брёвен – занятие расточительное с точки зрения затрат времени и сил. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физическую нагрузку. Но традиционные козлы для работы с ними не подходят из-за большого риска нанесения травм и поломки инструмента при зажиме шины в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя брёвен.

СФОРМУЛИРУЕМ ТРЕБОВАНИЯ

В Интернете можно найти множество конструкций подставок, предназна- ченных для распиливания дров цепными пилами. Прежде чем определиться с выбором конструкции, я сформулировал требования к ней:

  • высота козел должна быть такова, чтобы при пилении работающий находился в удобном положении;
  • подставка должна быть приспособлена для распиловки разных материалов: строительных отходов (доски, бруски), криволинейных бесформенных обрезков плодовых деревьев, веток, брёвен диаметром до 20 см;

Классические козлы для распиловки дров двуручной пилой.

  • при работе количество перемещений заготовки должно быть минимальным;
  • козлы при работе цепной пилой должны быть устойчивы;
  • подставка не должна быть слишком тяжёлой для переноски.

Анализ вариантов, во множестве представленных в Сети, в свете изложенных требований привёл в итоге к следующей конструкции (рис. 1).

УДОБСТВО РАБОТЫ

При определении высоты козел я руководствовался тем, что оптимальная высота размещения заготовки для ручной и механизированной распиловки дров варьируется в диапазоне 90-110 см. Такая высота обеспечивает комфортное положение работающего и бережёт его спину. -Рога» Х-образных опор должны надёжно удерживать бревно с максимальным диаметром 20 см. В результате высоту козел я выбрал равной 96 см. Расстояние между опорами задал в соответствии с длиной чурбака, закладываемого в печь (25 см).

НАЧАЛ С ОПОР

Работу я начал с изготовления Х-образных опор. Прострогал и опилил бруски в размер 110 см. Разметил места соединения ног опор попарно, наложив их одну на другую под углом 60° и выдержав размер 29 см (см. рисунок).

Опоры соединил четырьмя стяжками, используя клей и саморезы. В процессе крепления продольных стяжек необходимо соблюдать прямой угол между опорами и стяжками. В противном случае опорные поверхности ног» окажутся в разных плоскостях, что приведёт к неустойчивому положению козел, а это небезопасно. После сборки для улучшения внешнего вида и повышения долговечности покрыл готовую подставку тремя слоями атмосферостойкой краски.

ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА

Перед первым испытанием решил обезопасить козлы от случайного повреждения стяжек пильной цепью, для чего дополнил конструкцию двумя брусками, соединёнными фанерными пластинами. Надо сказать, я сделал это очень вовремя: первый же распил закончился ударом цепи по предохраняющим брускам, которые приняли его на себя и спасли стяжки от повреждения.

козлы для дров – чертежкозлы для дров своими рукамикозлы для пилки дровкозел для пилки дров +своими руками

© Автор:  И. Шишкин, г. Москва

УДОБНЫЕ КОЗЛЫ ДЛЯ ДРОВ СВОИМИ РУКАМИ – ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими. ..
  • Складные козлы своими руками Как сделать своими руками складные...
  • Советы домашнему мастеру – выпуск 1 Советы по хозяйству Доработка козел своими...
  • Раскладные “козлы” своими руками Как сделать складные козлы своими...
  • Разборный верстак своими руками Как сделать разбирающийся верстак Часто мне...
  • Гидравлический дровокол своими руками Как сделать своими руками гидравлический...
  • “Щепокол”своими руками (фото) Как сделать приспособление для мелких...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Раскладной козел для пилки дров. Козлы для пилки дров своими руками: чертеж, изготовление и размеры Подставка для пилки дров бензопилой


    Козёл самодельный

    Козлы для распиловки дров - какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.


    Сборка козла

    Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров.На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.

    Только тщательно проработанная схема позволит избежать доработок и ускорить сборку.Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, удобную и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.

    Время и практика показывают, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты.Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна затраты энергии.

    Оптимальная высота опоры для укладки бревна составляет 90 - 120 см. Именно такая высота позволяет трудиться с прямым спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.

    Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специальной упора для свободной руки.Работая бензопилой, вы должны позаботиться о надежном креплении заготовки. Что касается инструментов современных по работе с бревнами, то они требуют много свободного места и надежного крепления.

    Строительные козлы, что это

    Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов.Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.

    Строительные козлы - практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но перемещаться по уровню, заданной высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:

    • деревянные строительные козлы;
    • металлические строительные козлы;
    • козлы комбинированные.

    Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.

    Сооружение для обыкновенной пилы

    Ручная обыкновенная пила обычно используется для заготовки среднего размера, поэтому козел подойдет стандартными габаритами и его не сложно соорудить своими руками, имея в наличии:

    • деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
    • брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
    • такой же брус длиной 36 см для изготовления «рогов» в количестве 2 штук.
    • брусья размером 1 дюйм в количестве 2 или 4 штук для усиления ножек.
    • саморезы в количестве 30-40 шт. для крепления деталей.
    • морилку, краску или лак для защиты козлов от гниения брусьев.

    Также можно использовать любой подручный материал, подходящий для сооружения козлов.

    Для сборки вам нужно подготовить следующий инструмент:

    • ножовка - для распила и выравнивания поверхности бруса,
    • уголок - для контроля ровности элементов, важных для устойчивости конструкции,
    • графитовый карандаш для нанесения необходимых отметок,
    • шуруповерт или отвертка для закрутки крепления,
    • молоток,
    • стамеска,
    • рулетка,
    • кисть малярная (4-5 см).

    Подмостки своими руками

    При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

    Но и это не все. Пара-тройка козел позволила устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

    Одно из самых, на наш взгляд, практичных решений - складные строительные козлы. Дело в том, что практичные люди всегда предпочитают иметь все необходимое под рукой. А неразборные козлы занимают море места и рано или поздно просто путаются под ногами, когда строительства или ремонта не планируется.Поэтому и такой вариант, разборный, придется ко двору всем практичным владельцам дачных домов или загородных коттеджей. Собственно, по нескольким фото совсем несложно догадаться, какая конструкция у этих четвероногих помощников.

    Осталось только определиться с линейными размерами конструкции. А основной размер - это высота ножек. Опытным путем было установлено, что оптимальной высотой собранной конструкции станет рост мастера, который буде выполнять работы, минус 10-12 см. Количество распорок для жесткости тоже может быть произвольным, как и сечение бруса, из которого будет выполнено рама.

    Верхние концы рам соединяются при помощи дверных навесов, а для того, чтобы ножки фиксировались, надо предусмотреть ограничитель. Это может быть такая конструкция, как придумал гражданин в синих малоэстетичных джинсах, но проще всего не усложнять жизнь, а взять два отрезка стропильной ленты и зафиксировать ее на нижних распорках на таком расстоянии, чтобы козлы были устойчивыми.

    Теперь немного о технологии. Для фиксации элементов конструкции между собой можно конечно, использовать старорежимную технологию сбивания гвоздями и загибания их с противоположной стороны.Только это абсолютно не практично и не так надежно, как сборка строительных козлов своими руками на саморезах при помощи спецсаморезов по дереву и отвёртки.

    Да и для того, чтобы при необходимости разобрать нескладную конструкцию подмостков для окончательных работ, придется вволю намахаться молотком и фомкой. Хотя может быть и конструкция более оригинальная, чем обычные строительные козлы неразборные.

    Подготовка деталей для столярных козлов

    Для работы подойдут недорогие сосновые доски толщиной 20–40 мм.

    Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесины с незначительными дефектами. Для скрепления деталей столярных козловятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

    Сборное фото столярных козлов.

    При определении размеровите внимание высоте конструкции, отталкиваясь от удобства работы.

    Для мастера ростом около 180 см подходит опора высотой в 80–85 см. Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите.Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

    Чертежи заготовок для складных козлов высотой в 860 мм.

    Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании.

    Острогайте заготовки со всех сторон. Отдельным деталям дополнительной подготовки.

    Отшлифуйте поверхность и закруглите углы кромок перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

    С этой же целью обработайте и нижние торцы ножек.

    Сначала снимите рубанком фаски.

    Подготовка заготовок для сборки складывающихся столярных козлов.

    Затем зашлифуйте концы наждачной бумагой.

    Подготовленная ножка.

    Сборка самодельных козлов своими руками

    Соберите по отдельной части каждую часть столярных козлов.

    Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

    Зенкер со сверлом.

    Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

    Разметка ножек.

    Начните сборку с любого верхнего угла.

    Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

    Сборка стоек.

    Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы.

    Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с сторонних сторон.

    Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

    Собранный каркас столярных козлов.

    Разместите на собранном каркасе распорку и начертите линии отпила уголков.

    Отрежьте лишние куски ножовкой и установите лишнюю диагональную доску на место.

    Закрепленная диагональная распорка.

    Подобным образом соберите вторую половинку столярных козлов.

    Соедините обе части петлями.

    Последние будет легко установить, если используются изделия калиточного типа. Под дверные петли придется в перекладинах выбрать углубления ручным фрезером или стамеской.

    Размер выемки должен позволять кулаку петли свободно вращаться и не задевать древесину.

    Установка петель.

    Устанавливая навесные петли, помните, что крылья нужно связать в «разнобой», чтобы штыри смотрели в разные стороны.

    Прикрутите половинки петель на длинные перекладины.

    Подберите тонкую рейку по высоте кулака.

    Поставьте сверху короткую часть столярных козлов.

    Фото сборки столярных козлов.

    Просверлите направляющие отверстия и заверните винты.

    Готовые козлы уже можно использовать по назначению в паре с верстаком одинаковой высоты.

    Сделайте себе вторые складные козлы и распиливайте на них пиломатериал длиной до шести метров.

    Хранить складные конструкции можно на вбитых в стенку гвоздях, но лучше сделать нехитрые полочки, которые будут первоначально для мелочевки.

    Подвешенные на стену складные козлы.

    В любой мастерской всегда найдутся подходящие для этой самоделки обрезки ДСП, а крепление такой полки-подвески несложно сделать из уголков.

    Фото полки-подвески.

    Понятно, что в магазинах можно выбрать пильные козлы на любой вкус, но стоимость качественных моделей «кусается».

    А на нашем проекте потребуется менее 20 метров досок с учетом обрезки растрескавшихся концов. В результате вы оснастите свою мастерскую парой полезных помощников.

    Площадка для работы

    Собственно, то, ради чего мы и собираем строительные козлы своими руками - площадка.В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должен она выдерживать, должен быть никак не меньше нагрузки от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.

    Следовательно, для изготовления двух козлов, площадок и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.

    Алексей Шамборский, 23.03.2016

    Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

    Решение проблемы зажима режущей части пилы

    Существуют два варианта таких козел для пилки бревен бензопилой.

    1 вариант

    Стальные конструкции, которые бревно фиксируются зубчатым фиксирующим устройством либо цепью, выступающий, более длинный конец находится за пределами козел.

    В такой основной конструкции опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

    Отечественные отличаются простотой, а их чертежи, также защищенными патентом, стоят значительно дешевле.

    2

    Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

    Положительные стороны этого варианта:

    • Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
    • Цепь пилы не зажимается в распиле.
    • Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
    • Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
    • Возможность хранения в сложном виде. В кладовой такие складные козлы не займут много места, в сложном состоянии их толщина составляет не более 12 см.

    Необходимые материалы

    Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы построения инновационного дерева антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

    Изготавливается деревянный козел для пилки дров с предусмотрен 1 × 1 м. Такого размера изделия достаточно для распиливания крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется выполнить следующие материалы и вспомогательные изделия:

    • брус: 6 единиц длиной в 1 метр;
    • доска: 4 единицы длиной в 1 метр и шириной примерно в 7-8 см;
    • болты М8: 3 штуки;
    • гайки и шайбы: по 3 штуки;
    • саморезы по дереву: 24 штуки.

    Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

    Виды устройств для распилки

    Сделать козлы для пилки дров, как показывает практика, способен любой человек. Козлы можно изготовить из дерева или металла. Деревянные изделия получаются довольно легкими и обладают не слишком высокой прочностью, однако именно такие козлы изготавливают чаще всего.
    Для этого достаточно иметь доски, гвозди, саморезы и еще пару инструментов. Такой набор есть у каждого хозяина.

    Устройство из металла более долговечны и прочны, но для изготовления требуется больше сил, материалов и инструментов, в том числе дрель, сварочный аппарат и металлический профиль.

    Собирать козлы для распиловки дров не представляет особой сложности, да и материалы практически всегда есть у рачительного хозяина. Начинать работу стоит с чертежа будущего изделия.Высоту изделия надо сделать удобной для человека, который будет на нем работать. Конструкция выбирается с представителем того, какой вид пилы будет Введение (двуручная или бензопила).

    Пошаговая инструкция по изготовлению пильных козлов

    Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого положите две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

    Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

    Повторить для еще двух опорных пар. Далее выполняется работа по следующей схеме:

    1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

    2. На паре досок, располагаемого с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. Чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

    3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от сторон сторон, на расстоянии 335 мм от одного края.

    4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. Схему деревянного козла). Указанные отступы отмеры до крайней нижней линии доски.

    При парном прикручивании важно соблюдение отступов. Смещение точки фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции.

    Мобильные приспособления

    Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

    Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы.Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

    Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

    Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины.

    Чтобы его создать самостоятельно потребуются:

    • труба (уголок) диаметр которой 5,0 см - 5, для основания,
    • деревянный брус не более 10 см и сечением 50х59 мм,
    • болгарка или ножовка,
    • измерительная рулетка,
    • кусочек мела,
    • аппарат для сварки, болты.

    Прежде чем преступить к работам, необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

    Затем подготавливаются прочие структурные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

    Соединения стационарного устройства можно приварить сварным станком. В завершении фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

    Предлагаем ознакомиться с устройством крыши частного дома схема

    Особенности хранения и эксплуатации козлов

    Проводя работу по инструкции, рекомендуется использовать прилагаемые чертежи, фото и видео материалы. Они помогут без изготовить прочные пильные козлы. Готовая конструкция способна выдержать большой вес, но хранить ее в нормальных условиях: сухая температура. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов.

    Особенно важны правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами. Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.

    Бензопила любит «свободный конец»

    Невысокие цены и большой выбор бензопил сделали этот инструмент основным для пилки дров, поэтому под него сегодня умельцы создают собственные оригинальные конструкции козел.Производительность и легкость древесины бензиновым электрическим инструментом в десятки раз выше традиционной механического распиливания.

    Козлы для пилки дров механизированным инструментом можно сделать по классической схеме - две симметричные Х-стойки с поперечиной. Однако, в этом случае высока вероятность зажима цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

    Для исключения заклинивания бревно каждый раз приходится поворачивать резом вниз и только тогда заканчивать распиливание.Намного удобнее и безопаснее, особенно для новичка-дровосека, резать свободный конец бревна, выступающий из козел наружу.

    Поэтому следует отдать предпочтение металлическими конструкциями, максимально максимально выдвинуть бревно в одну вторую сторону, надежно зажав его конец при помощи зубчатых захватов или стальной цепи.

    Видео изготовления козла для распиловки дров своими руками

    Любые столярные козлы используются в качестве подставки при резке ручными, электрическими и бензопилами.Они V-образные направляющие и крепко удерживают заготовку при работе.

    Основные типы

    Складные

    . Изготовлены из стальных профилей. Из-за этого они обладают высокими прочностными и надёжностными характеристиками. Кроме того, эти козлы легко складываются и при хранении занимают мало места. Также козлы могут изготавливаться как с регулируемой, так и с нерегулируемой высотой металлических ножек.

    Нескладные (распилочные)

    .Оснащены изогнутыми перекладинами, за счет которых они вмещают до 0,2 м3 рабочего материала общей массой до 150 кг. Имеют верхний фиксатор, который надежно закрепляет заготовки и предотвращает их выпадение во время работы.

    Стойка-козел. Изготавливается из гальванизированных стальных профилей. Все эти виды крайне хороши для пилки дров.

    Основные параметры

    . Во избежание поломки козла при столярных работах данный показатель не следует включать. Складные стойки кг выдержать до 454 кг, а у нескладных максимальный вес на пару может достигать 1135 кг.

    • Рабочая высота
      . Чем меньше данное значение, тем устойчивее будет конструкция. У складных высота составляет 75 см, а у нескладных может регулироваться от 810 до 1025 мм.
    • Вес
      . Масса нескладных козел достигает 10,4 кг (вместе с упаковкой), складные козлы легче. Их вес составляет всего 8 кг и, также благодаря габаритам, их перемещать по помещению или участку.
    • Цена и отзывы, а также подробное описание на все козлы размещены непосредственно в карточках товаров.Для этого удобно использовать функцию «Купить в 1 клик». После этого с вами свяжется наш менеджер и расскажет о доступных способах доставки заказа и ее стоимости.

      Приглашаем Вас распилить дрова на козлах разной конструкции. Без таких простых приспособлений заготовка древесины превращается в тяжелейший труд. Вы можете сделать козлы для пилки дров самостоятельно и с удовольствием заготавливать поленья для камина, печи. В статье 3 вида козел: от простых деревянных до данной металлической.Итак, начинаем с самых простых, но надежных и устойчивых, которые можете сбить своими руками всего за пару часов.

    Как правильно пилить

    Хитрости и тонкости пилки - пиления дров - полезная информация для тех, кто ещё не успел подготовить дрова к зиме.

    Козлы для распила дров 'Easy Cut' Oregon - 542653 - Запасные части и принадлежности

    Производитель Орегон
    Общий вес с упаковкой 12,89 кг

    «Blount International Inc. »- всемирно известный производитель цепей для цепных пил, шин для цепей, звездочек, ножеи для газонокосилок и другого оборудования, используемого в лесном хозяйстве, сельском хозяйстве и садоводстве.

    «Блаунт Интернэшнл Инк.» является лидером рынка в производстве цепей для цепных пил и цепей. Эти продукты можно найти под торговыми марками OREGON®, Carlton® и KOX.

    Компания имеет свои заводы в США, Канаде, Бразилии и Китае. «Blount International Inc.» продает свою продукцию в более чем 110 странах мира.

    Мы можем предложить весь ассортимент продукции OREGON®, который состоит из цепей для цепных пил, шин для цепей, инструментов для заточки цепей, ножов для газонокосилок и других продуктов, используемых в лесном хозяйстве и садоводстве. Продукция OREGON® в области резки древесины является синонимом высокого качества и производительности.

    Некоторые факты из истории компании :

    • Все началось в 1947 году, когда компания «Oregon Saw Chain Company» была основана Джо Коксом в Портленде, штат Орегон.
    • В 1957 году компания была переименована в «Omark Industries».
    • В 1985 году компания была приобретена компанией «Blount Inc.». В то время это была строительная компания.
    • В 1993 году компания «Blount Inc.». оставила строительный бизнес, изменив свое название на «Blount International Inc.» и сосредоточилась только на производстве.
    • В 1997 году «Blount International Inc.» приобрела компанию «Фредерик Мануфактуринг Корп.», которая была хорошо известна и уважаемым ножеи для газонокосилок и других продуктов для садоводства.

    Деревянные козлы для дров своими руками (фото + чертежи + видео) | Своими руками

    Пусть зима еще неблизко, самое время подумать о заготовке дров.

    С сыном Алексеем собрались мы сделать деревянного козлика для двора. Исходный материал -обрезок бревна и пару жердей от перегородки завезли с соседнего разобранного дома.

    Сын очистил бревно от глиняной штукатурки и обстрогал его ручным рубанком. Размер бревна -1200 мм, диаметр - 200 мм. Я заготовил из жердей 4 нетолстые ножки нужной длины, подровнял их топором и обстрогал электрорубанком. Древесина стала как новая.

    На бревне мы сделали разметку под ножки. Пазы запиливали лучковой пилой, вырубая дерево из пазов широкой стамеской.

    А затем собрали козлика на большие гвозди. На всех ножках мы отметили высоту выступающей части 250 мм, чтобы не было трещин, просверлили отверстие диаметром 5 мм (под гвоздь).

    Прибив три ножки, приставили четвертую и точно отрегулировали ее длину, чтобы наш козлик не получился колченогим и шатким.В таком положении и забили последний гвоздь.

    Готовое изделие покрасили морилкой. Теперь, когда козлик не нужен, он стоит в саду у декоративного плетня, украшая сад.


    Читайте также: Складные козлы своими руками


    Козлы для дров своими руками

    © Автор: Д. МАТВЕЙЧУК г. Заводоуковск


    УДОБНЫЕ КОЗЛЫ СВОИМИ РУКАМИ

    ЛЮБОЙ ДАЧНИК, ИМЕЮЩИЙ В ДОМЕ ДРОВЯНУЮ ПЕЧЬ, ВЫНУЖДЕН ЗАГОТАВЛИВАТЬ ДРОВА. КТО-ТО КУПИТ МАШИНУ УЖЕ НАКОЛОТЫХ ПОЛЕНЬЕВ, А КТО-ТО НАПИЛИТ ИХ САМОСТОЯТЕЛЬНО, НАРЕЗАЯ ПОЛЕШКИ РАЗМЕРАМИ ПОД СВОЮ ПЕЧЬ. В ЭТОМ СЛУЧАЕ ВАЖНО ИМЕТЬ УДОБНЫЕ КОЗЛЫ ДЛЯ РАБОТЫ БЕНЗО- ИЛИ ЭЛЕКТРОПИЛОЙ.

    Любой владелец дома с рядом, камином или баней занимается распиливанием дров. В случае заготовки для костра на пикнике или мангала на майские праздники пилить или колоть дрова несложно - их требуется немного. Гораздо труднее заготавливать дрова регулярно, про запас.

    ФОРМА ТРАДИЦИОННА

    Для облегчения напиливания дров долгие столетия используют козлы.Традиционные подставки для работы ручной пилой известны многим. Однако в настоящее время истязать себя ручной распиловкой брёвен - занятие расточительное с точки зрения затрат времени и сил. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физическую нагрузку. Но традиционные козлы для работы с ними не подходят из-за большого риска нанесения травм и поломки инструмента при зажиме шины в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не рационального раскроя брёвен.

    СФОРМУЛИРУЕМ ТРЕБОВАНИЯ

    В Интернете можно найти набор конструкций подставок, предназна- ченных для распиливания дров цепными пилами. Прежде чем определиться с выбором конструкции, я сформулировал требования к ней:

    • высота козел должна быть такова, чтобы при пилении работающий находился в удобном положении;
    • подставка должна быть приспособлена для распиловки разных материалов: строительных отходов (доски, бруски), криволинейных бесформенных обрезков плодовых деревьев, веток, брёвен диаметром до 20 см;

    Классические козлы для распиловки дров двуручной пилой.

    • при работе количество перемещений заготовки должно быть минимальным;
    • козлы при работе цепной пилой должны быть устойчивы;
    • подставка не должна быть слишком тяжёлой для переноски.

    Анализ вариантов, во множестве представленных в Сети, в свете требований, привёл к следующей конструкции (рис. 1).

    УДОБСТВО РАБОТЫ

    При определении высоты козел я руководствовался тем, что оптимальная высота размещения заготовки для ручной и механизированной распиловки дров варьируется в диапазоне 90-110 см.Такая высота обеспечивает комфортное положение работающего и бережёт его спину. -Рога »Х-образных опор должны надёжно удерживать бревно с максимальным диаметром 20 см. В результате высоту козел я выбрал равной 96 см. Расстояние между опорами задал в соответствии с длиной чурбака, закладываемого в печь (25 см).

    НАЧАЛ С ОПОР

    Работу я начал с изготовления Х-образных опор. Прострогал и опилил бруски в размер 110 см. Разметил места соединения ног опор попарно, наложив их одну на другую под углом 60 ° и выдержав размер 29 см (см.рисунок).

    Опоры соединил четырьмя стяжками, используя клей и саморезы. В процессе крепления продольных стяжек необходимо установить прямой угол между опорами и стяжками. В противном случае опрокидывайтесь в положение ног », что приведет к неустойчивому положению козел, а это небезопасно. После сборки для улучшения внешнего вида и повышения долговечности покрыл готовую краски тремя слоями атмосферостойкой.

    ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА

    Перед первым испытанием решил обезопасить козлы от случайного повреждения стяжек пильной цепью, для чего дополнил конструкцию двумя брусками, соединёнными фанерными пластинами.Надо сказать, я сделал это очень вовремя: первый же распил закончился ударом цепи по предохраняющим брускам, которые приняли его на себя и спасли стяжки от повреждений.

    козлы для дров - чертежкозлы для дров своими рукамикозлы для пилки дровкозлы для пилки дров + своими руками

    © Автор: И. Шишкин, г. Москва

    УДОБНЫЕ КОЗЛЫ ДЛЯ ДРОВ СВОИМИ РУКАМИ - ВИДЕО

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Устойчивые складные козлы для мастерской своими руками - фото и чертеж Складные козлы для мастерской своими . ..
  • Складные козлы своими руками Как сделать своими руками складные ...
  • Советы домашнему мастеру - выпуск 1 Советы по хозяйству Доработка козел своими ...
  • Раскладные «козлы» своими руками Как сделать складные козлы своими...
  • Разборный верстак своими руками Как сделать разбирающийся верстак Часто мне ...
  • Гидравлический дровокол своими руками Как сделать своими руками гидравлический ...
  • «Щепокол» своими руками (фото) Как сделать приспособление для мелких ...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Козлы для распиловки дров вручную и бензопилой своими руками

    В мире не существует мужчины, которому не приходилось распиливать бревно, чтобы потом наколоть дрова.Если эта задача разовая, то справиться с ней несложно. Для распиловки дров рекомендуется приобрести приспособление, облегчающее процесс и значительно упростит.

    Функции козлов

    Козлы для распиловки - важный инструмент в каждом хозяйстве, особенно в период подготовки к отопительному сезону. При их помощи владельцы могут быстро и легко распилить толстые бревна и доски.

    Приспособление для распиловки бревен бензопилой

    Достоинством этого изделия является то, что его мастера могут не покупать, а сделать своими руками. Для этого потребуются следующие материалы и приспособления:

    • качественный брус;
    • гвозди;
    • саморезы;
    • столярные инструменты.

    Если человек умеет обращаться с молотком, на изготовление козлов уйдет не более 2–3 часов, а изделие прослужит не менее 5–7 лет.

    Профессионалы предпочитают пользоваться металлическими козлами, подобное изделие надежное и долговечное. Но соорудить их самостоятельно сложно, а на изготовление уйдет намного больше сил и ресурсов.

    Козлы из металла своими руками

    Домашнее изготовление козлов для ручной распилки

    Изготовить козлы для резки дровяных изделий совсем несложно, но прежде чем приступать к активным действиям, мастеру нужно обдумать, какой именно будет конструкция.

    Выполняется чертеж, необходимо определиться, какой размер должен быть у изделий и разобраться с углом наклона опоры, важнейшую роль и высоту рогов.Специалисты предупреждают, чтобы работать с козлами для распиловки было удобно, при их изготовлении нужно учитывать такие моменты:

    • Рост человека.
    • Какая порода дерева будет чаще всего распиливаться.
    • Какой вид будет инструмента для распилки - обычная пила или бензопила.

    Высота расположения бревна влияет на то, сколько времени потребуется, чтобы полностью распилить его. Как показывает практика, оптимальная высота для опоры - от 90 до 110 см в зависимости от роста человека.

    Когда все габаритны будут подсчитаны, нужно заранее подготовить все материалы, требующиеся во время работы:

    • Брус для изготовления основы. Лучше всего взять брус, сечение которого будет 100 × 100 мм, а оптимальная длина - 1,1 метра.
    • Для ножек потребуются бруски с сечением 50 × 50 мм, но длиной в 360 мм. Необходимое количество - 2 штуки.
    • Для усилителей под ноги потребуется брус с дюймовым сечением, длина - 1,3 метра.

    Виды бруса

    Нужно обязательно запастись большим количеством саморезов и средством для обработки дерева от гниения.Для изготовления козлов своими руками понадобятся такие инструменты:

    • строительный уголок и рулетка;
    • ножовка;
    • карандаш;
    • молоток;
    • несколько разных стамесок;
    • отвертки.

    Регламент работ

    Брус для изготовления основы нужно разметить для 12 пропилов - по 6 штук с каждой стороны, их глубина обязана быть около 2,5 см, они будут выступать в качестве пазов для рогов с ножками.

    Схема конструкции козла

    После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

    На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвращают расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособления готово к использованию.

    Стандартные козлы довольно имеют большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

    Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

    • 4 деревянных бруска среднего диаметра;
    • металлическая труба длиной 1,5 метра;
    • прочная веревка или трос;
    • прочное сверло по дереву.

    Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам.В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

    Козлы для работы с бензопилой

    Пилить дрова при помощи бензопилы легче и удобнее, если бревно толстое и мокрое. Но необходимо понимать, что козлы для распилки бензопилой должны быть крепкими и прочными.

    Профессионалы советуют использовать для их другой конструкцию. Распиливание бревен этим инструментом требует много места - один край бревна всегда будет свешен, специалисту придется заранее обдумать, где именно будут располагаться козлы.

    Конструкция козла для работы с бензопилой

    Некоторые люди приспосабливаются стандартными козлами при распиливании бревен бензопилой, но выполнять действия крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

    Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.

    Необходимо учитывать, что для их сборки необходимы не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче приобрести просто готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

    Особенности и преимущества козлов под бензопилу

    Профессиональные козлы для работы бензопилой обладают такими преимуществами:

    Профессиональные козлы для распила брёвен бензопилой очень удобны в использовании

    • При помощи такого оборудования владельцы могут пилить дрова в процессе одиночества, передвигать бревно работы не придется.
    • Цепь инструмента гарантированно не зажмется.
    • Мастер сможет самостоятельно регулировать длину колодок, на которых пилится бревно.
    • Отпиленные бревна будут скатываться в противоположную от пильщика сторону.
    • Чаще всего для работы с бензопилой производят мобильные козлы, их очень легко складывать и они занимают совсем немного места в сложенном положении.

    Если же у человека нет возможности приобрести готовое изделие, ему необходимо попытаться сделать его самостоятельно.Очень неплохо зарекомендовал метод с использованием тяжелой основы и креплением пары рожек для фиксации бревна.

    В качестве основы многие мужчины используют колесо от машины - его металлический каркас, но потом утяжеляют его при помощи вспомогательных материалов. Такая конструкция является не совсем продуктивной, но работать с ней вполне продуктивной.

    Особенности хранения и принципы эксплуатации козлов

    Если изготовить козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон.Необходимо учитывать, что на козлы будет приходиться большая нагрузка. Чтобы продлить срок их эксплуатации, рекомендуется хранить приспособление должным образом.

    Хранение козла для распиловки брёвен в теплом помещении, позволит продлить срок службы на много лет

    Специалисты уверены, что древесину не нужно начинать раньше, козлы нужно не только обработать специальнымом, но и хранить в сухом помещении при температуре 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не к разрушению материала.

    Очень важно соблюдать правила заготовки, козлы не перегружать слишком тяжелыми и массивными бревнами, поскольку они просто не выдерживают чрезмерную нагрузку и развалятся.

    Козлы для распиловки - незаменимое приспособление, оно необходимо в каждом частном доме. Если не хочется покупать их, то инструмент мастера с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты.

    Но специалисты предупреждают, что предупреждают, во время игры строго следовать алгоритму действий и соблюдать правила безопасности.

    Еще одна рекомендация - прежде чем начать пилить дрова требуется проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такого оборудования способна спровоцировать повреждение козлов или человека.

    Видео: Козлы для распиловки дров своими руками

    Козлы для распиловки дров своими руками. Как сделать своими руками козлы для распиловки дров бензопилой

    Козлы для распиловки дров своими руками.Как сделать своими руками козлы для распиловки дров бензопилой

    Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

    Для пилки дров бензопилой можно использовать козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство - цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда резка делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда).Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровые бревна в одиночку.

    Умельцы разработали (а могут быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому металлической конструкции, которая имеет короткий конец зажимается или зубчатым захватом, длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная "пята" сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищенным патентом!) На порядки дешевле.

    Другая защищенная конструкция для распиловки бензопилой - деревянная:

    К достоинствам такой конструкции:

    • Возможность установки бревна в одиночку, поскольку нет необходимости передвигать их в процессе работы.
    • Отсутствует опасность зажатия цепи.
    • Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
    • Отпиленные колодки в силу конструкции козел скатываются в противоположную от пильщика сторону.
    • Компактность в сложном положении. В хозблоке у стены они займут совсем мало места - толщина в сложном положении всего 12 см.

    Козлик для резки дров бензопилой.Конструкция для ручного распила

    Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

    Процесс распила при работе вдвоем контролировался свободной рукой. С обеих сторон рабочие придерживаются концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону.При таком разрезе спил мог иметь неровный край, что отягощало колку.

    Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

    Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

    Также на современном рынке можно встретить металлические козлы.Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

    На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

    Козлы для работы цепной пилой

    Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы.Кроме того, они снижают физические и временные затраты.

    Пилить дрова цепной пилой на обычных, козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрический инструмент разработан специально для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой из тяжелой основы и устойчивых ножек.Ствол дерева спиливают в месте его выхода за границы козел. Удерживать бревно в такую ​​установку можно ногой.

    Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

    Стойка для работы цепной пилой

    Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину.Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера и длины поставляемого бревен. Изделие можно изготовить практически любого размера.

    Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров.

    Устройство имеет единственный минус - охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт.Для устранения таких проблем можно установить поперечные подпорки, которые образует зазор между поленницей и подставкой козел. Однако устройство типа нельзя быстро разобрать, что снижает его функциональность.

    Козлы для распиловки дров металлических. 5 вариантов козлы для распиливания брёвен на дрова

    Козлы для распиливания дров бывают разные. Простые и всем привычные деревянные.

    Стандартные деревянные козлы для заготовки дров.

    Вариант «дешевле и проще не придумаешь».

    И более продвинутые модели, широко распространённые за границей.

    Бревно на козлах закрепляется цепью.

    Или вот такие козлы, рассчитанные на бревна разного диаметра и длину.

    Конструкция козел на фото выше хорошо известна и отработана до мелочей, но, совершенству нет предела.

    Гек55000

    Пользователь FORUMHOUSE

    Мне нужно напилить дрова так, чтобы никого не просить подержать бревно.Сколотил из досок тройные козлы. Не понравились в работе. Однажды увидел в интернете необычные металлические козлы. Решил их повторить, но чуть усовершенствовать конструктив, для работы в одиночку. И вот, что у меня получилось.

    Козлы сварены за даром, из б / у профильной трубы, завалявшейся на участке.

    Колесо козлам приделано для перемещения по участку.

    Работа ведётся так - бревно одним концом укладывается на ложе.

    Зажим опускается.Бревно с другого конца поднимается и зажимается зубчатым стопором в нужном положении.

    Пилить бревна на чурбаки на таких козлах одно удовольствие. Никого не нужно просить о помощи. Не нужно переворачивать бревно, лежащее на земле и опасаться, цепь бензо- или электрическую пилы уйдёт в втулку в электрическую.

    Гек55000

    Делать такие козлы или нет, пусть каждый решает сам. Мне удобнее пилить так. Да и бревнышки дешевле купить и напилить самому, чем заказывать машину уже колотых дров.

    Приспособление для распиловки мелких дров. Дровопил: приспособление для нарезки дров своими руками

    Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

    Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы.Предлагаю посмотреть мое

    В чём преимущества такого приспособления как дровопил?

    • не устают руки и спина;
    • заметно повышается производительность заготовки поленьев;
    • экономия топлива в процессе работы;
    • исключается затупление режущей цепи об землю;
    • приспособить переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
    • цепь пилы удобно править, не снимая бензопилу с приспособления.

    В процессе испытания и работы дровопила - приспособления, облегчающее нарезку дров, недостатков не обнаружено, только положительные впечатления.

    Как сделать дровопил - приспособление из бензопилы для нарезки дров?

    Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Это приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.

    Понадобится:

    • трубки железные;
    • уголок 45 мм;
    • пруток диаметром 6 мм, длиной 80 мм;
    • шайбы;
    • болгарка;
    • дрель;
    • пружина или амортизатор любой резиновый;
    • разметочный инструмент.

    Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.

    Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, сделан из металла и сварен электросваркой из трубок и основания из 45-го угла.Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.

    Режем уголки примерно по размеру подошвы бензопилы.

    Свариваем уголки между собой.

    Привариваем трубку (как вариант - металлическая ножка от старого стула).

    Выставляем передний упор возле звездочки шины.

    Свариваем трехногую конструкцию и распираем ее распорками.

    Устанавливаем бензопилу на конструкцию и крепим рычажный механизм подачи бревна.

    Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.

    Пилу можно зажать струбциной.

    Спереди зажимает к упорной планке болты шина.

    Козлы для пилки дров. Домашнее изготовление козлов для ручной распилки

    Козлы для пилки дров. Домашнее изготовление козлов для ручной распилки

    Изготовить козлы для резки дровяных изделий совсем несложно, но прежде чем приступать к активным действиям, мастеру нужно обдумать, какой именно будет конструкция.

    Выполняется чертеж, необходимо определиться, какой размер должен быть у изделий и разобраться с углом наклона опоры, важнейшую роль и высоту рогов. Специалисты предупреждают, чтобы работать с козлами для распиловки было удобно, при их изготовлении нужно учитывать такие моменты:

    • Рост человека.
    • Какая порода дерева будет чаще всего распиливаться.
    • Какой вид будет инструмента для распилки - обычная пила или бензопила.

    Высота расположения бревна влияет на то, сколько времени потребуется человеку, чтобы полностью распилить его.Как показывает практика, оптимальная высота для опоры - от 90 до 110 см в зависимости от роста человека.

    Когда все габаритны будут подсчитаны, нужно заранее подготовить все материалы, требующиеся во время работы:

    • Брус для изготовления основы. Лучше всего взять брус, сечение которого будет 100 × 100 мм, а оптимальная длина - 1,1 метра.
    • Для ножек потребуются бруски с сечением 50 × 50 мм, но длиной в 360 мм. Необходимое количество - 2 штуки.
    • Для усилителей под ноги потребуется брус с дюймовым сечением, длина - 1,3 метра.

    Виды бруса

    Нужно обязательно запастись большим количеством саморезов и средством для обработки дерева от гниения. Для изготовления козлов своими руками понадобятся такие инструменты:

    • строительный уголок и рулетка;
    • ножовка;
    • карандаш;
    • молоток;
    • несколько разных стамесок;
    • отвертки.

    Стойка для распиловки дров. Как сделать своими руками козлы для распиловки дров бензопилой

    Пилить дрова удобнее и много легче бензопилой.Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

    Для пилки дров бензопилой можно использовать козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство - цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда резка делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз.Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровые бревна в одиночку.

    Умельцы разработали (а могут быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому металлической конструкции, которая имеет короткий конец зажимается или зубчатым захватом, длинный свободный конец выступает далеко за пределы козел.В этих козлах опорная "пята" сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищенным патентом!) На порядки дешевле.

    Другая защищенная конструкция для распиловки бензопилой - деревянная:

    К достоинствам такой конструкции:

    • Возможность установки бревна в одиночку, поскольку нет необходимости передвигать их в процессе работы.
    • Отсутствует опасность зажатия цепи.
    • Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
    • Отпиленные колодки в силу конструкции козел скатываются в противоположную от пильщика сторону.
    • Компактность в сложном положении. В хозблоке у стены они займут совсем мало места - толщина в сложном положении всего 12 см.

    Приспособление для распиловки мелких дров.Дровопил: приспособление для нарезки дров своими руками

    Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

    Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое

    В чём преимущества такого приспособления как дровопил?

    • не устают руки и спина;
    • заметно повышается производительность заготовки поленьев;
    • экономия топлива в процессе работы;
    • исключается затупление режущей цепи об землю;
    • приспособить переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
    • цепь пилы удобно править, не снимая бензопилу с приспособления.

    В процессе испытания и работы дровопила - приспособления, облегчающее нарезку дров, недостатков не обнаружено, только положительные впечатления.

    Как сделать дровопил - приспособление из бензопилы для нарезки дров?

    Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Это приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.

    Понадобится:

    • трубки железные;
    • уголок 45 мм;
    • пруток диаметром 6 мм, длиной 80 мм;
    • шайбы;
    • болгарка;
    • дрель;
    • пружина или амортизатор любой резиновый;
    • разметочный инструмент.

    Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.

    Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, сделан из металла и сварен электросваркой из трубок и основания из 45-го угла.Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.

    Режем уголки примерно по размеру подошвы бензопилы.

    Свариваем уголки между собой.

    Привариваем трубку (как вариант - металлическая ножка от старого стула).

    Выставляем передний упор возле звездочки шины.

    Свариваем трехногую конструкцию и распираем ее распорками.

    Устанавливаем бензопилу на конструкцию и крепим рычажный механизм подачи бревна.

    Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.

    Пилу можно зажать струбциной.

    Спереди зажимает к упорной планке болты шина.

    Козлик для резки дров бензопилой. Изготовляем козел для работы с электрическим инструментом

    Козлы для пилки дров своими руками

    0002 Электрическое оборудование и бензопила - это современный, который в несколько раз повышает скорость работы с деревом.Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент разрабатывают большую мощность, то козел должен быть максимально прочным и безопасным.

    Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

    Фиксатор для работы бензопилой

    Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов.Дело в том, что Х-образная форма козла имеет всего два крепления для бревна - спереди и сзади. Во время распилки заготовки посередине происходит бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

    Именно по этой причине необходимо изготавливать козлы из металла.Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на следующих материалах:

    • 3 прямоугольника длиной 1 - 1,3 метра для стоек;
    • 1 прямоугольник, длиной 3 метра для формирования опорных ножек;
    • Дополнительные материалы: металлические пластины, краска и щетка по металлу.

    Если у вас дома нет болгарки, то попросите продавцов порезать заготовку для опорных ножек на 6 частей для боковых ножек и 1 центральную ножку. Не пытайтесь пилить металлические заготовки пилочкой для металла. Так вы потеряете много времени и сил.

    Складные козлы для распиловки дров чертеж. 5 вариантов козлы для распиливания брёвен на дрова

    Козлы для распиливания дров бывают разные. Простые и всем привычные деревянные.

    Стандартные деревянные козлы для заготовки дров.

    Вариант «дешевле и проще не придумаешь».

    И более продвинутые модели, широко распространённые за границей.

    Бревно на козлах закрепляется цепью.

    Или вот такие козлы, рассчитанные на бревна разного диаметра и длину.

    Конструкция козел на фото выше известна и отработана до мелочей, но, совершенству нет предела.

    Гек55000 Пользователь FORUMHOUSE

    Мне нужно напилить дрова так, чтобы никого не просить подержать бревно.Сколотил из досок тройные козлы. Не понравились в работе. Однажды увидел в интернете необычные металлические козлы. Решил их повторить, но чуть усовершенствовать конструктив, для работы в одиночку. И вот, что у меня получилось.

    Козлы сварены за даром, из б / у профильной трубы, завалявшейся на участке.

    Колесо к козлам приделано для использования по участку.

    Работа ведётся так - бревно одним концом укладывается на ложе.

    Зажим опускается.Бревно с другим концом поднимается, и оно зажимается зубчатым стопором в нужном положении.

    Пилить бревна на чурбаки на таких козлах одно удовольствие. Никого не нужно просить о помощи. Не нужно переворачивать бревно, лежащее на земле и опасаться, цепь бензо- или электрическую пилы уйдёт в втулку в электрическую.

    Гек55000 Пользователь FORUMHOUSE

    Делать такие козлы или нет, пусть каждый решает сам. Мне удобнее пилить так. Да и бревнышки дешевле купить и напилить самому, чем заказывать машину уже колотых дров.

    Приспособы для пилки дров. Козла для дров своими руками: как это делается

    Козла для дров - это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина.Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

    Как сделать козла подручную пилу

    Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их должны быть:

    1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90 ÷ 110 см. Однако точная ее величина зависит от роста и рабочих привычек человека.
    2. Прочность вкупе с устойчивостью. Это объясняется довольно большим весом распиливаемых бревен, а также наличием постоянных поперечных меняющихся усилий, прикладываемых пильщиками. В качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

    Что потребуется, чтобы сделать козла

    Для изготовления козел для пилки потребуется брус следующих размеров:

    • 100 × 100, длина 1100 мм. Он станет выступающей конструкцией. При желании его можно заменить ровным сухим, не очень толстым бревном;
    • 50 × 50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
    • 50 × 50 в двух отрезках, длина 350 мм для изготовления «рогов»;
    • 50 × 50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

    Кроме того, необходимо запастись саморезами 5 × 100 мм (штук 30), защитной пропиткой и поставщиком инструмента (ножовкой, стамеской, молотком, отверткой).

    Козла - приспособление, необходимое для работы. Но следует также подумать и о здоровье. Для этого вполне можно поставить турник, о котором рассказывается в статье, находящейся.

    Порядок изготовления деревянных козел

    На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм.То есть расстояние между пропилами должно быть порядок порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

    Выбор пазов между пропилами следует производить, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

    Следующий этап изготовления козел для пилки дров в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с помощью ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

    Вы не пропустите ни один наш материал, если оформите подписку. Оформить ее очень легко: достаточно лишь ввести свой e-mail в форму под этой статьей и нажать на кнопку «Подписаться на рассылку».И вы всегда будете в курсе наших публикаций!

    Как сделать металлические козла

    Деревянные козлы для распилки дров следует, скорее всего, считать классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

    Для его изготовления лучше используйте стальной трубой прямоугольного профиля 50 × 50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами.Это позволит ее разбирать и хранить в подходящем для этого места.

    Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

    Между собой куски труб крепят под 45 °. Полученные крестовины обвязывают, используя такую ​​же трубу, что и в основной конструкции.

    Итак, сделать козлы для дров своими руками - не такое уж и трудное дело.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
