Содержание

Керно. Автоматическое и слесарное по металлу

Все, кто хоть раз пытались сверлить прочные поверхности, знают, как сложно сделать отверстие точно в намеченном месте. Сверло норовит соскользнуть хоть немного в сторону. Приходится несколько раз повторять попытку. А вот если в нужном месте уже есть хоть маленькая лунка, процесс идёт намного быстрее. Но чем её сделать? Для этого придуман специальный инструмент керно, он же кернер.

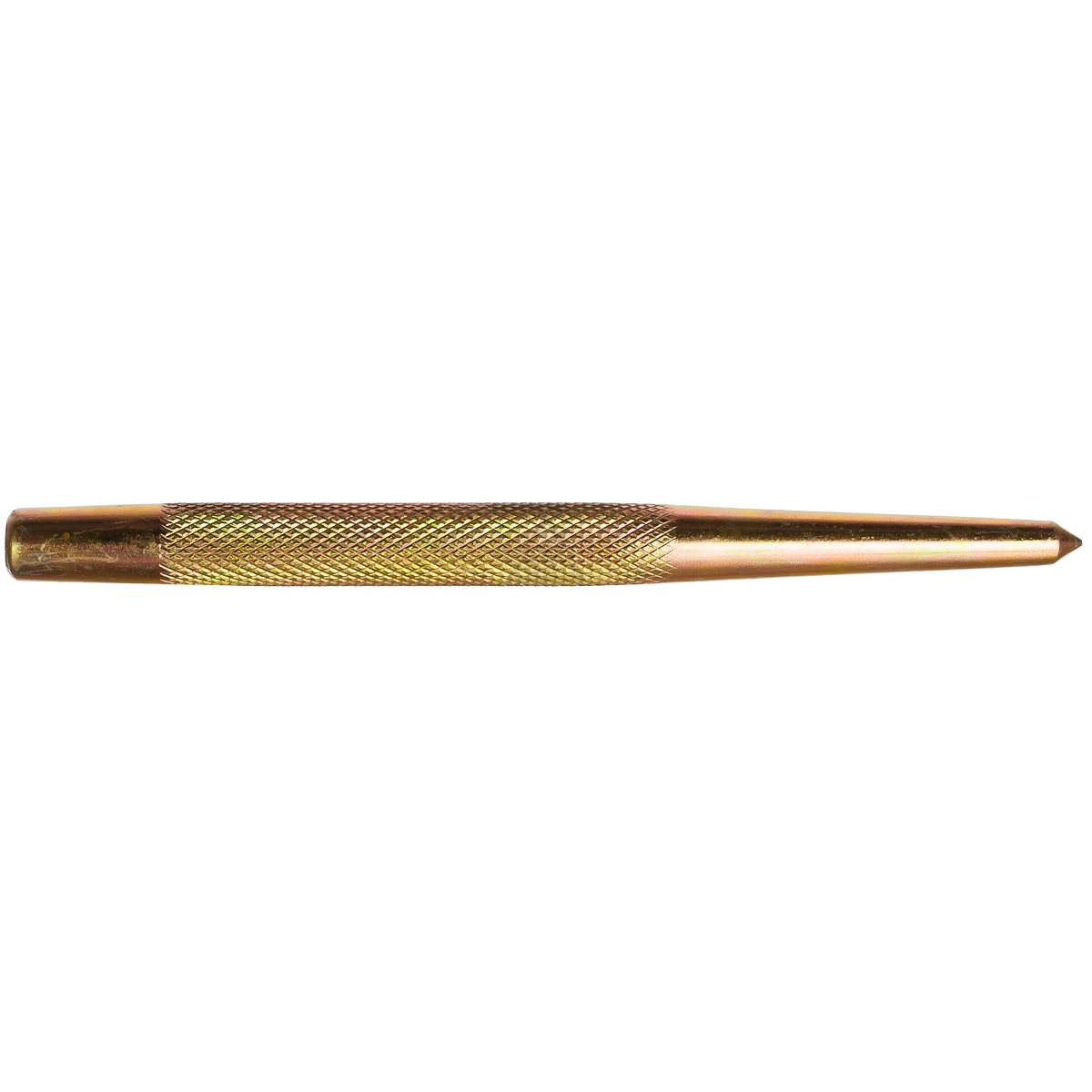

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия. Правой рукой наносят точный удар молотком по затыльнику (плоской части). На обрабатываемой поверхности появляется след от кернера (керн). Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

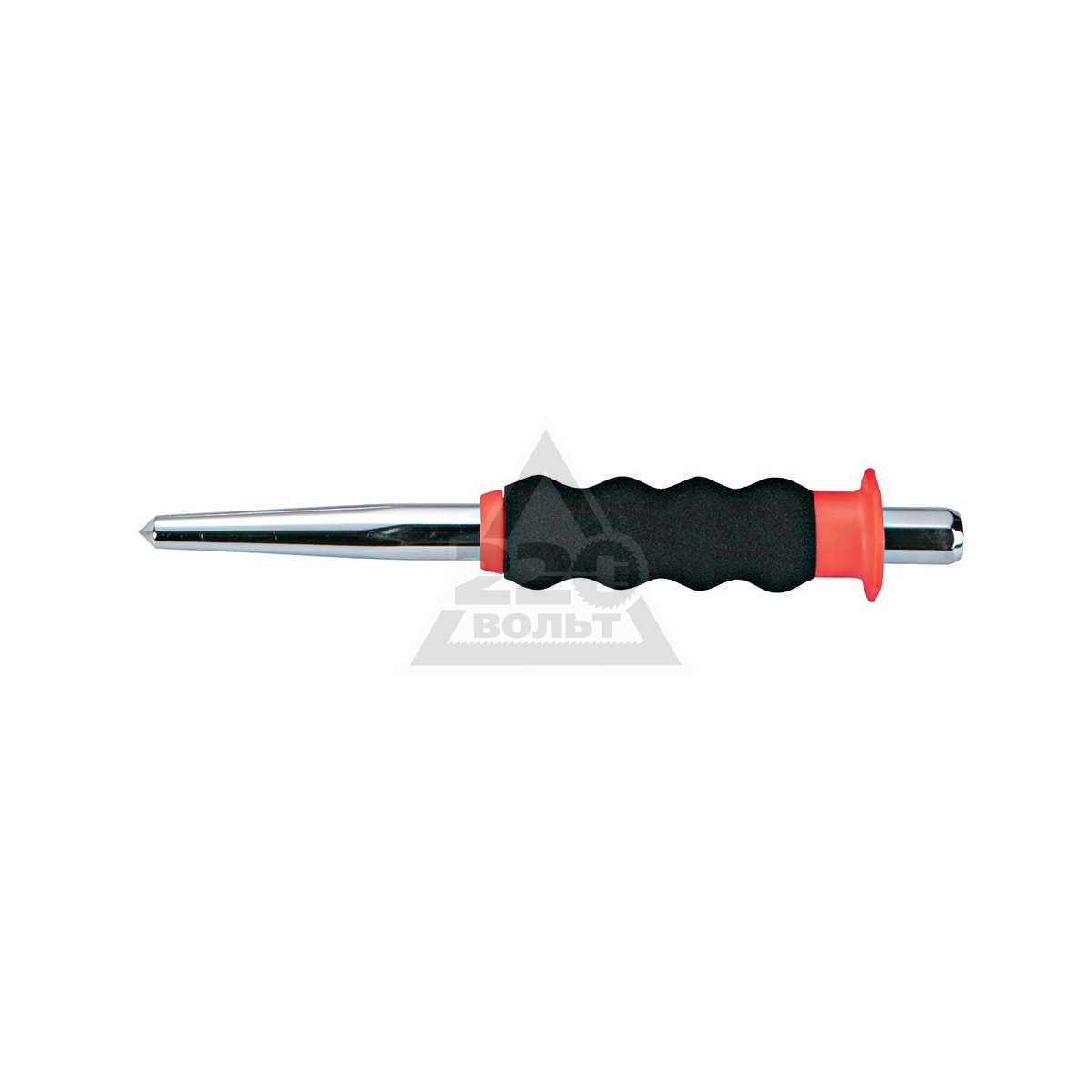

Чтобы рука не скользила по инструменту во время работы, цилиндрическая поверхность покрыта специальными насечками или накаткой. Коническая (рабочая) часть заточена под определённым углом. Чем он острее, тем выше точность разметки. Керно с заточкой 30-45° отмечает центры окружностей, 75° используют при наметке лунки для сверла.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Какие бывают?

  • ручные;
  • автоматические;
  • электрические;
  • со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

  • размечать одной рукой;
  • работать без молотка;
  • регулировать усилие при работе с деликатными материалами;
  • получать отметки одинаковой глубины;
  • быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

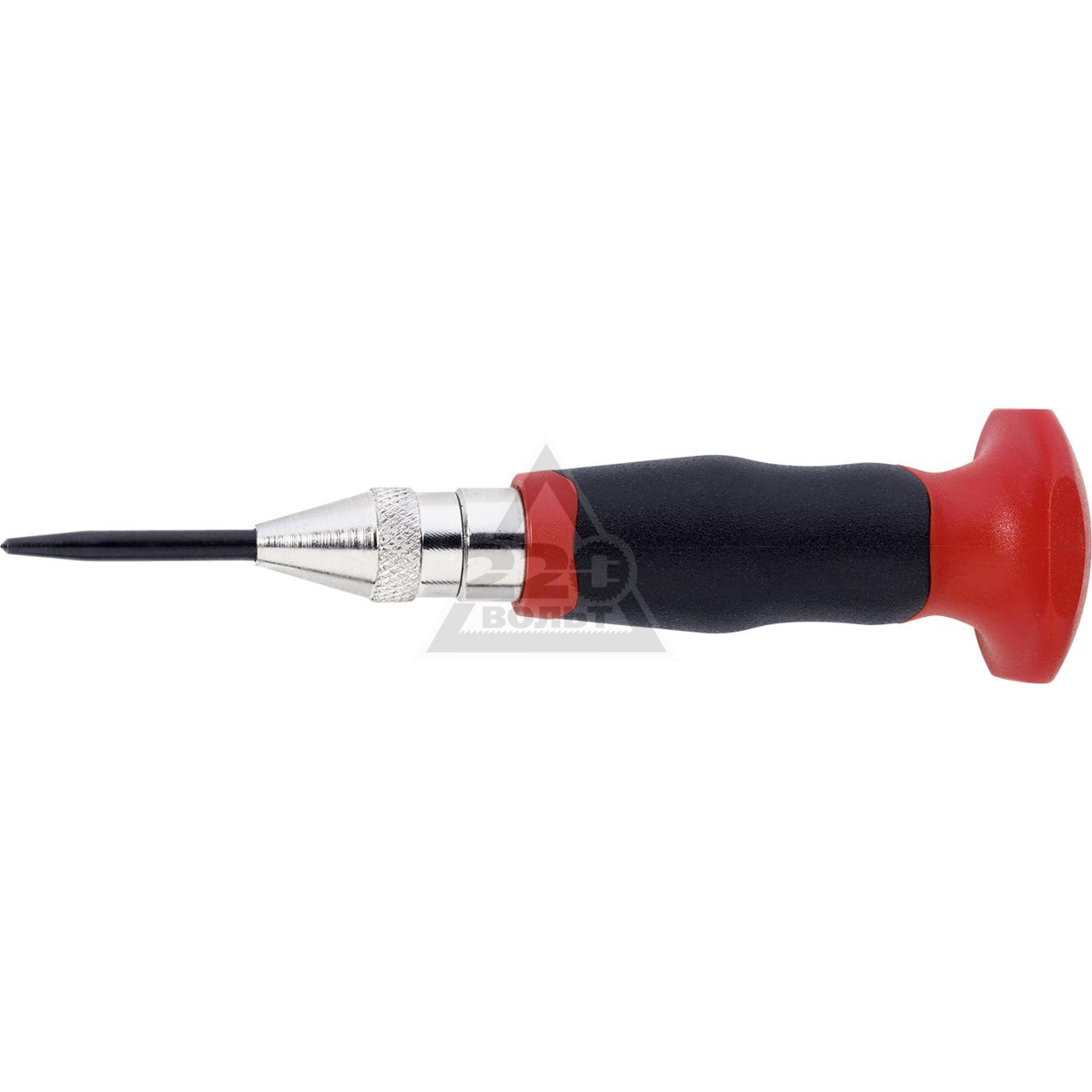

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек.  После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

Какое керно выбрать?

Простое керно самое дешёвое, электрическое – значительно дороже. Выбирая для себя инструмент, определитесь, как часто вы собираетесь его использовать. Если только от случая к случаю, то достаточно обычного или недорогого автоматического (чтобы можно было обходиться без молотка).  Для профессиональной деятельности покупают качественный механический или электрический.

Автоматический кернер - как работает инструмент по металлу и как починить его своими руками

Всем привет.

В сегодняшнем обзоре речь пойдет об автоматическом кернере, приобретенном мною на eBay. Если вдруг вы решили просверлить твердый металл или материал с гладкой ровной поверхностью, то сверло может соскользнуть с намеченной точки, оставив после себя достаточно приличную царапину. Чтобы избежать таких ситуаций и используется кернер, который проделывает небольшое углубление (лунку) в поверхности обрабатываемого материала. Как правило, кернер представляет собой металлический стержень, изготовленный из твердосплавной стали. Один конец его заострен, а на другом «обух». Ставим острие в то место, где нам надо просверлить отверстие — бьем по «обуху» молотком и лунка готова. Просто, но не всегда удобно, так как во-первых надо использовать обе руки, а, во-вторых, постоянно таскать с собой молоток — тоже так себе перспектива. Дабы упростить процесс и был создан автоматический кернер. Но обо всем по-порядку.


Итак, заказывался данный товар достаточно давно, правда, руки до написания обзора дошли у меня только сейчас. Зато за это время я успел проверить инструмент почти во всех возможный ситуациях и пока что у него ничего не сломалось, что не может не радовать 🙂 Если вам интересно, то посмотреть маршрут следования посылки из Китая в Беларусь можно здесь.

В живую кернер мало чем отличается от того, что можно увидеть на страничке продавца и выглядит следующим образом:

Помимо внешнего вида, на страничке продавца есть и характеристики керна:

Материал: Высокоскоростной стальной материал HSS, Твердость до HRC58 — 60;
Цвет: золото + красный;
Общая длина: около 125мм. ;
Стиль: конический;
Использование: промышленное;
Тип нагрузки: компрессия;
Красная шарообразная пластмассовая рукоятка для амортизации удара, хорошо подходит для ручного захвата;
Может быть использован для маркировки, пробивки, разбивки и скрайбирования на дереве, металле и пластмассе, также можно использовать для разбивания стекла.

У данного инструмента есть и более бюджетная вариация — без красной пластиковой ручки. Вот только кажется мне что из-за достаточно жесткой пружины, пользоваться ими будет не очень удобно. Так что тут лучше не экономить, тем более, что и это исполнение нельзя назвать дорогим.

Общая длина керна составляет 128 миллиметров.

Диаметр латунной рукоятки — 11,5 миллиметров. Рукоятка покрыта рифленчатым узором, благодаря чему керн совершенно не скользит даже во влажной руке. Так что им одинаково комфортно пользоваться хоть под дождем, хоть после купания в масляной ванне 🙂

Диаметр иглы — без малого 4 миллиметра.

Так что его габаритные размеры не такие уж и большие, а с учетом веса всего в 77 грамм, керн можно считать более чем компактным инструментом (с учетом того, что молотка для его использования не требуется). Его без проблем можно поместить в кармане или небольшой сумке, что улучшает мобильность во время проведения работ, скажем, на крыше или в других сложных условиях.

Несмотря на свою внешнюю простоту, устройства керна сложно назвать элементарным. Всего в нем 8 деталей.

Для упрощения восприятия того, как он работает, приведу схему устройства подобного инструмента:

Если говорить упрощенно, то для того, чтобы накернить место проделывания отверстия, необходимо поставить иглу в нужную точку и нажать на керн сверху, в определенный момент раздастся щелчок и инструмент сделает свое дело. Работает он за счет сжатия и последующего резкого высвобождения ударной пружины, которая приводит в движение боек, ударяющий по ответной части и далее по игле.

На ответной части бока, упирающегося в иглу, установлена смещающая пружина, которая при нагрузке сжимается.

Из-за того, что с одной стороны ее диаметр уже, а с другой шире — движение ответной части бойка происходит со смещением относительно центра. То есть, грубо говоря, его хвостовик упирается в край бойка.
В бойке, в свою очередь, с одной стороны имеется отверстие, выполняющие роль спускового механизма.


В определенный момент хвостовик ударной части центрируется и попадает в это отверстие.

Нагрузка, прилагаемая к бойку со стороны иглы исчезает и ударная пружина делает свое дело — резко высвобождаясь, боек наносит удар по ответной части, а та, в свою очередь, по игле из-за чего и получается отметка.

Ударная пружина расположена под красной пластиковой частью, так что ее можно использовать для регулировки силы удара, что важно.

В принципе, больше ничего интересного и полезного как во внешнем виде, так и в устройстве данного инструмента нет, а значит можно переходить к его практическим испытаниям.

Для начала, в качестве подопытного был использован молоток советских времен:

«Лунки» при более близком рассмотрении:

Как видно, все они аккуратные, примерно одинаковые как по диаметру, так и по глубине. И, что самое главное, на одну отметку уходит 1-1,5 секунды, не больше.

Дюралюминий:

Забавы ради опробовал его и на обычной плате :):

На сквозь не пробило, но отметки более чем приличные.

А вот небольшое видео на тему как это все выглядит в живую (сразу извиняюсь за фокусировку — мой фотоаппарат не умеет фокусироваться так, как того мне бы хотелось, но суть процесса ясна):


Подводя итог всему, что тут было написано, могу сказать, что инструмент оправдал все возложенные на него ожидания. В работе он безотказный, к тому же пользоваться автоматическим керном куда удобнее и быстрее нежели обычным. Правда, сперва кернер иногда заедало и приходилось разбирать-собрать ударную часть, чтобы перезапустить процесс. Избавиться от этой проблемы помогла установка пружины-эксцентрика наоборот. Так что если вам приходится проделывать отверстия в твердых сталях, керамической плитке и т.д., то можете рассмотреть данный товар в качестве предстоящей покупки. Стоит он не дорого, но при этом реально сократит время проведения работ и целостность поверхности обрабатываемого материала.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Прецизионный керн с оптической центровкой своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Каждому из Вас прекрасно известен такой распространенный и нужный инструмент, как керн. Их можно разделить на две разновидности — простые, и автоматические. Однако ожидать от них очень высокой точности разметки не стоит.

В данной статье Михаил, автор YouTube канала «DobryjMaster», расскажет Вам как можно сделать керн с «оптическим прицелом», который позволит повысить точность как минимум на порядок. Также мастер покажет один интересный способ нанесения трафаретных рисунков.


Этот проект достаточно сложен в изготовлении, и потребует токарных работ.

Материалы.
— Пруток из оргстекла PMMA 300 мм в длину, 20 мм диаметр
— Латунный пруток
— Резиновое кольцо
— Старая развертка, быстрорез, надфиль
— Фольга для горячего тиснения
— Фоторезистивная пленка или УФ трафаретная краска
— Абразивная полировальная паста
— Наждачная бумага, малярная лента, скотч
— Машинное масло, бензин, кальцинированная сода
— Аэрозольная краска.


Инструменты, использованные автором.
— Шуруповерт
— Токарный станок
— Стрелочный микрометр
— УФ-лампа светодиодная 36 Вт
— Точильный станок, муслиновый круг
— Сверла по металлу, развертка, зенковка
— Дремель
— Болгарка, отрезной диск
— Ленточный шлифовальный станок
— Газовая горелка
— Штангенциркуль
— Блок питания 12В
— Напильник, молоток, тиски, линейка, маркер, нож.

Процесс изготовления.
Итак, автор подсмотрел идею этого керна у канадской фирмы Veritas. Такой инструмент стоит почти 90$, и было принято решение сделать его реплику.

Мастер начинает с нанесения разметки в виде перекрестия на стальной пластине.



Для изготовления оптической части инструмента был приобретен пруток из оргстекла диаметром 20 мм. Через него прекрасно видно разметку. Сам пруток имеет плоские торцы, и конечно же не увеличивает.


Мастер подобрал подходящую линзу, выпуклую с одной, и плоскую с другой стороны. Она имеет фокусное расстояние в 60 мм.

Для того, чтобы повторить линзообразную форму на одном из торцов прутка, мастер выточил из быстрореза фасонный резец.


Итак, заготовка фиксируется в патроне станка, и обрабатывается ее торец.

Затем мастер шлифует его наждачной бумагой 1000-й гритности. Конечно, это достаточно грубая обработка, но особой точности здесь не требуется.


Полировка выполняется на точильном станке с муслиновым кругом, и применением абразивной полировальной пасты.

Учитывая фокусное расстояние линзы, автор срезает часть прутка длиной 60 мм. Затем заготовка переворачивается, второй торец шлифуется и полируется.


Вот так работает эта линза, и автор считает, что увеличение получилось 8 крат, или более.


Далее нужно изготовить основание. Форма оригинального изделия весьма сложная, и мастер вытачивает ее из латунного прутка, используя отрезной резец.

Затем форма детали доводится напильником, и шлифуется при помощи дремеля.


Строго по центру основания высверливается сквозное отверстие диаметром 11,8 мм.


Точная подгонка отверстия до 12 мм выполняется при помощи развертки с применением машинного масла. Также снимается фаска.


Используя тот же дремель с войлочной насадкой, автор полирует поверхность детали, и срезает ее.


К сожалению, автору попался бракованный пруток с дефектом.

Ему пришлось повторять процесс. Но требуемая форма была уже достигнута, и он применил способ копирования.


В донышке основания мастер прорезает кольцевую канавку для резинки, которая не даст ему скользить вдоль размечаемой детали.

Далее следует один из сложных моментов, нужно нанести перекрестие на плоском торце линзы. Для этого мастер вытачивает из старого надфиля специальный резец.

Выставив резец строго на оси вращения, автор наносит линии перекрестия. Важно сделать это до последующей обработки цилиндра.

Нижняя часть цилиндра обтачивается с 20 мм до 12 мм, на высоту основания. Эта часть детали должна максимально плотно входить в основание.


Чтобы перекрестие было лучше видно, автор окрашивает нижний торец черной аэрозольной краской, хотя это можно было и не делать. Предварительно он защитил остальные поверхности малярной лентой.

Затем следует шлифовка и полировка.

Вот так, например, выглядит поверхность обычного свитера. Увеличение линзы явно больше 8Х!

Сам пуансон Михаил решил изготовить из старой развертки (так как прутков из стали У7А или У8 у него не нашлось). Однако развертка изготовлена из легированной стали 9ХС, и она вполне подойдет.

Режущая часть развертки срезается по высоте основания.


Зафиксировав развертку в патроне шуруповерта, автор выполняет заточку на ленточном шлифовальном станке под углом 45 градусов.

Заготовка фиксируется в специальном цанговом патроне на токарном станке, затем мастер проверяет ее на отсутствие биений при помощи микрометра.


Следующий этап более точной шлифовки он выполняет при помощи специального самодельного приспособления.

Излишек хвостовика пуансона был срезан, и также зашлифован. Вот так выглядят и собираются все готовые детали.

В принципе на этом проект можно завершить, остается изготовить небольшую коробочку для хранения. Далее будет еще несколько интересных моментов. Сначала в подкладке из вспененного полипропилена вырезаются посадочные места.


Для нанесения авторского логотипа на картонную крышку коробки, ему нужно изготовить клише из стальной пластинки. Ее поверхность обязательно нужно обезжирить, а затем наклеить на нее фоточувствительную пленку.


Сверху заготовки накладывается трафарет, распечатанный на прозрачной пленке, и засвечивается УФ лампой (такие лампы используют дамы для сушки ногтей).


Незасвеченные участки пленки смываются раствором кальцинированной соды.

Затем заготовка подвергается электрохимическому травлению. Про нюансы этого процесса подробно рассказано в недавней статье.

Готовое клише мастер приварил к обрезку хвостовика развертки.


Автор будет использовать необычный материал, а именно фольгу для горячего тиснения.


Клише фиксируется в патроне сверлильного станка, он послужит своеобразным прессом. Затем разогревается газовой горелкой до 100 градусов. Кусочек фольги прижимается к коробке.

Все готово, можно приступать к испытаниям. Первым делом нужно установить основание с линзой на деталь, и совместить перекрестие с разметкой на детали.

Стараясь не сдвинуть основание, линза заменяется на пуансон. Остается ударить по нему молотком для получения отметки.

Вот такая точность получается. К сожалению, автор не приложил линейку для масштаба.

Благодарю автора за прекрасный мастер-класс по изготовлению прецизионного оптического керна!


Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Автоматический кернер своими руками: принцип работы и устройство

В работе с металлом мастеру часто приходится просверливать отверстия. Во время этой процедуры сверло дрели нередко соскальзывает в стороны, создавая тем самым большие неудобства. Предотвратить это можно за счет использования такого приспособления, как автоматический кернер.

Стандарт

Обычный кернер является слесарным инструментом, выполненным в виде ручки, оснащенной стержнем, для изготовления которого используется специальная инструментальная сталь. Задача кернера заключается в том, чтобы в поверхности металла делать небольшие углубления, в которые в дальнейшем будет вставляться наконечник сверла для ручной или электрической дрели. Специально под сверло наконечник кернера оснащен конусообразной заточкой. Рукоятка прибора оснащена специальными насечками. Они предотвращают соскальзывание руки во время работы с инструментом. По отзывам потребителей, недостаток обычного накернивателя заключается в том, что работать им приходится двумя руками (в одной держать молоток, а в другой – кернер).

Тем, кто желает одну руку освободить и во время работы прилагать минимум усилий, рекомендуется использовать автоматический кернер. Он может быть механическим, пружинным и электрическим.

Пружинный кернер

Механическим или пружинным кернером можно работать одной рукой. Данный инструмент действует за счет плотного сжатия и самостоятельного освобождения специальной пружины.

Внутри корпуса этого инструмента содержится взводно-спусковой механизм, который оказывает воздействие на боек и рабочую часть накернивателя. Конусообразный стержень выполняет накернивание путем использования удара по нему бойка. Тот приходит в движение после разжимания пружины.

Преимущества инструмента

Судя по отзывам владельцев таких изделий, пружинный автоматический кернер обладает следующими достоинствами:

  • Разметка производится при помощи одной руки: ударный инструмент не применяется.
  • У мастера появляется возможность контролировать силу удара конусообразным стержнем по металлической поверхности. Эта функция, которой обладает автоматический механический кернер, позволяет спокойно обрабатывать мягкие и хрупкие материалы, не рискуя их повредить: одинаковая глубина – характерная особенность для всех отверстий, выполненных этим инструментом.
  • Процедура разметки механическим кернером по сравнению со стандартным выполняется намного быстрее.

Электрический автоматический кернер

Принцип работы данного инструмента заключается в использовании бойка и стержня, которые приходят в движение не от усилий человека, а за счет действия электрической цепи. При помощи соленоида (катушки индуктивности) и создаваемого кратковременного магнитного поля ударник, втягиваясь в корпус инструмента, освобождает боек. Тот, в свою очередь, оказывает воздействие на стержень. Как свидетельствуют многочисленные отзывы потребителей, используя такой автоматический кернер, можно в течение одной минуты сделать не менее пятидесяти лунок. Как отмечают пользователи, электрические керны встречаются редко. Объясняется это тем, что данные инструменты имеют устаревшую конструкцию.

Где можно приобрести прибор?

Приобрести кернер того или иного типа можно в слесарных магазинах. Инструмент также продается в отделах ручного и электрооборудования. Керны имеют цилиндрическую форму и их нетрудно заметить на прилавках. Прежде чем приобрести этот инструмент, рекомендуется обратить внимание на то, из какого материала он изготовлен и кто является его производителем. В случае если на корпусе керна отсутствуют какие-либо опознавательные знаки, опытные мастера рекомендуют от покупки данного инструмента воздержаться.

Немецкий производитель

Компания Rennsteig производит обжимные клещи для прессовки контактов и ударные инструменты. Зубила, долото, пики, выколотки и кернеры, изготовленные данной фирмой, объединяет высокое немецкое качество.

Используя автоматический кернер Rennsteig, можно легко нанести отметки по размеченной линии. Для этого инструмент надо установить на желаемом месте и нажать на колпачок. Работает кернер сам, без использования ударных приборов.

Характеристики

Немецкое изделие Rennsteig представляет собой автоматический кернер, устройство которого состоит из следующих элементов:

  • Корпуса, изготовленного из очень качественной инструментальной стали. Он имеет никелевое покрытие.
  • Сменного закаленного наконечника. Его длина составляет 1,25 см.
  • Ударника. Его диаметр - 0,14 см.

Также кернер оснащен механизмом для регулировки ударов.

Используя этот инструмент, можно маркировать как обычную сталь, так и изделия из любого цветного металла.

Автоматический кернер своими руками

Желающие получить приспособление для разметок, но при этом сэкономить, или просто любители мастерить могут постараться изготовить стандартный керн. Для этой цели подойдет обычная дизельная форсунка, а именно ее запорная игла, которая обладает высокой твердостью. Ею свободно можно кернить пластмассовые, алюминиевые, медные, латунные, бронзовые и высокоуглеродистые незакаленные инструментальные стали. Тем же, кто хочет работать без использования молотков, лучше сделать керн автоматический из дюралюминиевой трубы. Для работы понадобится:

  • Дюралевая труба диаметром 0,12 см. Она станет корпусом будущего изделия.
  • Ударно-взводный механизм. Он представляет собой изделие в виде конуса из прочной углеродистой стали, которое под небольшим смещением расположено внутри взводной пружины.
  • Обычная пружина. Ее следует расположить между бойком и заглушкой керна.
  • Крышка или заглушка. Она выполняет функцию упора для спусковой пружины, которая оказывает воздействие на боек.
  • Боек. Его нетрудно выточить самостоятельно, используя точильный станок или болгарку.
  • Заточенный конусообразный стержень. Их может быть несколько. В таком случае при необходимости во время работы их можно поочередно снимать и затачивать.

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

  • Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
  • На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
  • Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
  • Вставить ударно-спусковой механизм в корпус будущего инструмента.
  • Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

  • Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
  • Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
  • В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

Кернер (инструмент) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Кернер.

Ке́рнер (нем. Körner) — ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки. Представляет собой стержень круглого сечения, один конец которого (рабочая часть) заточен на конус с углом при вершине 100°-120°. Кернение производится ударами молотка по противоположной части кернера — затыльнику. Использование кернера позволяет избежать проскальзывания сверла по материалу и помогает добиться большей точности расположения отверстий.

Кернер имеет цилиндрическую форму, в начале боёк, в конце заострённый конус, средняя часть инструмента как правило имеет по́лосы, насечки или накатку для лучшего удерживания в руках. Для получения метки в месте будущего сверления необходимо установить кернер острой стороной в требуемой точке и произвести удар молотком по противоположному концу инструмента.

Кернер можно отнести к группе слесарных инструментов, так как ямки для сверления обычно делаются на металле, кафеле, полированной или любой другой гладкой поверхности. Инструмент является ударно-режущим. Кернеры выполняются из твёрдых инструментальных сталей.

Устаревшее название — «керно́»

Виды кернеров

Схема пружинного кернера

Помимо ручных кернеров, существуют так же автоматические кернеры-«самострелы» с взводно-спусковым и пружинным механизмом. Этот инструмент содержит внутри пружинный механизм, приводящий в движение боёк. Преимущество такой модификации в том, что, во-первых, он позволяет осуществлять разметку одной рукой, без применения ударных инструментов, во-вторых, усилие удара такого кернера можно регулировать, что может оказаться существенным при работе с мягкими или хрупкими материалами или ответственными деталями, требующими повышенной точности обработки; отметки на детали, полученные с помощью автоматического кернера, имеют одинаковую глубину. В-третьих, использование автоматического кернера позволяет повысить скорость разметки.

Электрический кернер содержит соленоид, втягиванием сердечника в который и создаётся ударное усилие на боёк.

Порой применяются кернеры со специальными оправками, позволяющими быстро формировать отметки на заданных расстояниях от края детали либо находить место с какими-либо специфическими особенностями (например, кернер-центроискатель для нанесения метки в торце цилиндрической заготовки или в вершине шара — для этого кернер снабжается направляющими в виде конуса или треноги).

См. также

Литература


кернер — Викисловарь

Содержание

  • 1 Русский
    • 1.1 Морфологические и синтаксические свойства
    • 1.2 Произношение
    • 1.3 Семантические свойства
      • 1.3.1 Значение
      • 1.3.2 Синонимы
      • 1.3.3 Антонимы
      • 1.3.4 Гиперонимы
      • 1.3.5 Гипонимы
    • 1.4 Родственные слова
    • 1.5 Этимология
    • 1.6 Фразеологизмы и устойчивые сочетания
    • 1.7 Перевод
    • 1.8 Библиография
В Викиданных есть лексема кернер (L116208).

Морфологические и синтаксические свойства[править]

падеж ед. ч. мн. ч.
Им. ке́рнер ке́рнеры
Р. ке́рнера ке́рнеров
Д. ке́рнеру ке́рнерам
В. ке́рнер ке́рнеры
Тв. ке́рнером ке́рнерами
Пр. ке́рнере ке́рнерах

ке́р-нер

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1a по классификации А. А. Зализняка).

Корень: --.

Произношение[править]

  • МФА: [ˈkʲernʲɪr]
  • МФА: [ˈkʲernɛr]

Семантические свойства[править]

Кернер[1]
Значение[править]
  1. техн. инструмент в виде стального стержня с коническим острием, предназначенный для разметки деталей ◆ Отсутствует пример употребления (см. рекомендации).
Синонимы[править]
Антонимы[править]
Гиперонимы[править]
  1. инструмент
Гипонимы[править]

Родственные слова[править]

Ближайшее родство

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Список переводов
  • Английскийen: centre punch

Библиография[править]

Для улучшения этой статьи желательно:
  • Добавить описание морфемного состава с помощью {{морфо-ru}}
  • Добавить пример словоупотребления для значения с помощью {{пример}}
  • Добавить синонимы в секцию «Семантические свойства»
  • Добавить сведения об этимологии в секцию «Этимология»

Центровой перфоратор по лучшей цене - Выгодные предложения на центральный перфоратор от глобальных продавцов центральных перфораторов

Отличные новости !!! Вы попали в нужное место для центрального удара. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот центральный пуансон должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что у вас все получилось на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе центрального удара и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Center punch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Центробежный перфоратор по лучшей цене - Выгодные цены на центральный перфоратор от глобальных продавцов центробежных штампов

Отличные новости !!! Вы попали в нужное место для centr punch. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ-центр в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой центральный успех на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в centr punch и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести centr punch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Регулируемый центральный пуансон по лучшей цене - Отличные предложения на регулируемый центральный пуансон от мировых продавцов регулируемого центрального пуансона

Отличные новости !!! Вы попали в нужное место для регулируемого кернера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулируемый центральный керн собирается в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть регулируемый центральный керн на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулируемом керне и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулируемый кернер по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое перфоратор?

Кернер - это инструмент, обычно сделанный из металла, который был создан, чтобы помочь плотнику сверлить отверстия. Человек использует кернер, чтобы сделать небольшой отпечаток в куске дерева, пластика или металла, в котором он собирается просверлить отверстие.Отметка, которую оставляет перфоратор, не только помогает человеку узнать, где разместить конец сверла, но также помогает направлять сверло, не давая ему соскользнуть с места.

Worker

Этот инструмент похож на нечто среднее между ручкой и отверткой.У него один узкий заостренный конец и более широкий плоский конец. Пуансоны могут иметь плоские или закругленные стороны. Часто они имеют комбинацию этих двух элементов, становясь более округлыми по мере сужения к острию.

Центровочные штампы бывают разных размеров.Каждый размер соответствует определенному размеру сверла. Чтобы использовать кернер, человек прикладывает тонкий конец кернера к материалу, предназначенному для сверления, точно в том месте, где должно быть отверстие. Затем он или она ударяет молотком по более широкому концу кернера, чтобы образовалась небольшая выемка.

Имеется второй тип кернера, который выполняет ту же задачу, что и традиционный кернер.Он называется автоматическим кернером. Похоже, что он состоит из трех трубок, составляющих корпус инструмента.

Хотя этот перфоратор не является электрическим, как следует из названия, он использует мощь простой машины: пружины.Устройство имеет регулируемую торцевую крышку на более широком конце, которую пользователь может повернуть, чтобы изменить натяжение кернера. В зависимости от того, как он отрегулирован, удар будет более тяжелым или более легким.

Для использования этого пробойника молоток не требуется.Пользователь просто должен поместить острие дырокола там, где он или она хотел бы, чтобы появилась трещина, и надавить на более широкий конец дырокола. Подпружиненный механизм обеспечивает всю силу, необходимую для выполнения работы.

Центровочные штампы доступны в большинстве хозяйственных магазинов.Традиционный пуансон рекомендуется, когда необходимо получить отверстие точного размера сверла. Автоматические пробивки лучше подходят для менее точных работ или для создания отметок, не связанных со сверлением.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
