Автоматический кернер — как работает инструмент по металлу и как починить его своими руками
Всем привет.
В сегодняшнем обзоре речь пойдет об автоматическом кернере, приобретенном мною на eBay. Если вдруг вы решили просверлить твердый металл или материал с гладкой ровной поверхностью, то сверло может соскользнуть с намеченной точки, оставив после себя достаточно приличную царапину. Чтобы избежать таких ситуаций и используется кернер, который проделывает небольшое углубление (лунку) в поверхности обрабатываемого материала. Как правило, кернер представляет собой металлический стержень, изготовленный из твердосплавной стали. Один конец его заострен, а на другом «обух». Ставим острие в то место, где нам надо просверлить отверстие — бьем по «обуху» молотком и лунка готова. Просто, но не всегда удобно, так как во-первых надо использовать обе руки, а, во-вторых, постоянно таскать с собой молоток — тоже так себе перспектива. Дабы упростить процесс и был создан автоматический кернер.
Но обо всем по-порядку.
Итак, заказывался данный товар достаточно давно, правда, руки до написания обзора дошли у меня только сейчас. Зато за это время я успел проверить инструмент почти во всех возможный ситуациях и пока что у него ничего не сломалось, что не может не радовать 🙂 Если вам интересно, то посмотреть маршрут следования посылки из Китая в Беларусь можно здесь.

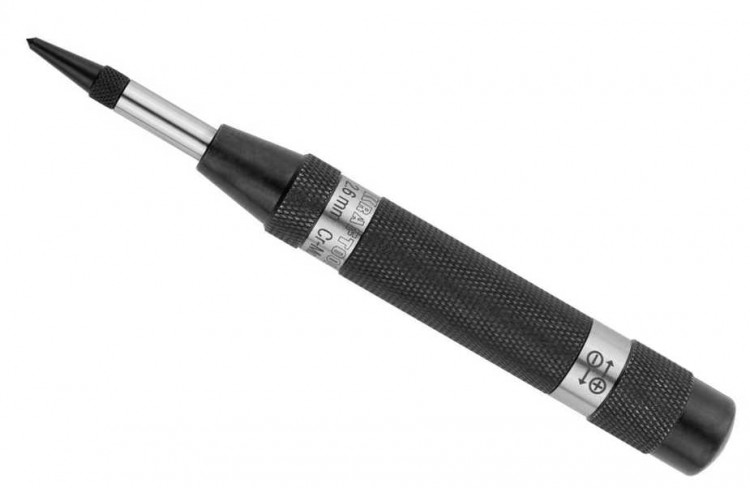

В живую кернер мало чем отличается от того, что можно увидеть на страничке продавца и выглядит следующим образом:
Помимо внешнего вида, на страничке продавца есть и характеристики керна:
Материал: Высокоскоростной стальной материал HSS, Твердость до HRC58 — 60;
Цвет: золото + красный;
Общая длина: около 125мм.;
Стиль: конический;
Использование: промышленное;
Тип нагрузки: компрессия;
Красная шарообразная пластмассовая рукоятка для амортизации удара, хорошо подходит для ручного захвата;
Может быть использован для маркировки, пробивки, разбивки и скрайбирования на дереве, металле и пластмассе, также можно использовать для разбивания стекла.
У данного инструмента есть и более бюджетная вариация — без красной пластиковой ручки. Вот только кажется мне что из-за достаточно жесткой пружины, пользоваться ими будет не очень удобно. Так что тут лучше не экономить, тем более, что и это исполнение нельзя назвать дорогим.
Общая длина керна составляет 128 миллиметров.
Диаметр латунной рукоятки — 11,5 миллиметров. Рукоятка покрыта рифленчатым узором, благодаря чему керн совершенно не скользит даже во влажной руке. Так что им одинаково комфортно пользоваться хоть под дождем, хоть после купания в масляной ванне 🙂
Диаметр иглы — без малого 4 миллиметра.
Так что его габаритные размеры не такие уж и большие, а с учетом веса всего в 77 грамм, керн можно считать более чем компактным инструментом (с учетом того, что молотка для его использования не требуется). Его без проблем можно поместить в кармане или небольшой сумке, что улучшает мобильность во время проведения работ, скажем, на крыше или в других сложных условиях.
Несмотря на свою внешнюю простоту, устройства керна сложно назвать элементарным. Всего в нем 8 деталей.
Для упрощения восприятия того, как он работает, приведу схему устройства подобного инструмента:
Если говорить упрощенно, то для того, чтобы накернить место проделывания отверстия, необходимо поставить иглу в нужную точку и нажать на керн сверху, в определенный момент раздастся щелчок и инструмент сделает свое дело. Работает он за счет сжатия и последующего резкого высвобождения ударной пружины, которая приводит в движение боек, ударяющий по ответной части и далее по игле.
На ответной части бока, упирающегося в иглу, установлена смещающая пружина, которая при нагрузке сжимается.
Из-за того, что с одной стороны ее диаметр уже, а с другой шире — движение ответной части бойка происходит со смещением относительно центра. То есть, грубо говоря, его хвостовик упирается в край бойка.
В бойке, в свою очередь, с одной стороны имеется отверстие, выполняющие роль спускового механизма.
В определенный момент хвостовик ударной части центрируется и попадает в это отверстие.
Нагрузка, прилагаемая к бойку со стороны иглы исчезает и ударная пружина делает свое дело — резко высвобождаясь, боек наносит удар по ответной части, а та, в свою очередь, по игле из-за чего и получается отметка.
Ударная пружина расположена под красной пластиковой частью, так что ее можно использовать для регулировки силы удара, что важно.
В принципе, больше ничего интересного и полезного как во внешнем виде, так и в устройстве данного инструмента нет, а значит можно переходить к его практическим испытаниям.
Для начала, в качестве подопытного был использован молоток советских времен:
«Лунки» при более близком рассмотрении:
Как видно, все они аккуратные, примерно одинаковые как по диаметру, так и по глубине. И, что самое главное, на одну отметку уходит 1-1,5 секунды, не больше.
Дюралюминий:
Забавы ради опробовал его и на обычной плате :):
На сквозь не пробило, но отметки более чем приличные.
А вот небольшое видео на тему как это все выглядит в живую (сразу извиняюсь за фокусировку — мой фотоаппарат не умеет фокусироваться так, как того мне бы хотелось, но суть процесса ясна):
Подводя итог всему, что тут было написано, могу сказать, что инструмент оправдал все возложенные на него ожидания. В работе он безотказный, к тому же пользоваться автоматическим керном куда удобнее и быстрее нежели обычным. Правда, сперва кернер иногда заедало и приходилось разбирать-собрать ударную часть, чтобы перезапустить процесс. Избавиться от этой проблемы помогла установка пружины-эксцентрика наоборот. Так что если вам приходится проделывать отверстия в твердых сталях, керамической плитке и т.д., то можете рассмотреть данный товар в качестве предстоящей покупки.
Стоит он не дорого, но при этом реально сократит время проведения работ и целостность поверхности обрабатываемого материала.
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
инструмент слесаря, не требующий молотка / Инструменты / iXBT Live
Добрый день уважаемые читатели! Представляю вашему вниманию небольшой обзор автоматического кернера, предназначенного для создания небольших углублений в металле для более точного захода сверла. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.
Внешний вид:
Автоматический кернер (автокерно) приехал в обычном почтовом пакете. Он дополнительно помещен в полиэтиленовый пакетик, так как на нем имеется небольшой слой консервационной смазки:
Автоматический кернер выполнен в металлическом корпусе и имеет ромбовидную накатку для более надежного удержания инструмента:
На странице товара можно выбрать любую понравившуюся расцветку, конструкция у всех одинаковая:
Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла.
Основное отличие от ручного керна заключается в том, что ему не требуется ударный инструмент. Его заменяет ударник, который в определенном положении освобождается и под действием системы пружин ударяет по закаленному стержню:
Задняя часть плоская и в случае проблем в работе, автокерно можно переделать в ручной кернер:
Длина автоматического кернера составляет 130мм:
Конструкция и принцип работы автоматического кернера достаточно простой:
Если в двух словах, то под действием усилия, малая возвратная пружина немного смещает толкатель относительно центра. Когда рабочая пружина полностью сжимается, то толкатель смещается из бокового в осевое положение и его верхняя часть проходит в выемку в ударнике. От этого рабочая пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню:
Непосредственно тест:
Автоматический кернер очень прост в работе. Достаточно расположить его в нужной точке и нажать на него.
Усилия пружины достаточно для того, чтобы сделать небольшое углубление в любом материале:
Для проверки я взял стальную пластину толщиной около 5мм:
Лунки видны хорошо:
По меди работает еще лучше, в качестве примера медная шинка:
Про алюминий и говорить нечего:
Приобрести кабель можно здесь
Давайте подведем итоги:
Автоматический кернер (автокерно) очень удобен в работе, особенно когда нужно просверлить не один десяток отверстий. Особенно интересен будет подрастающему поколению, у которых опыт общения со слесарным оборудованием небольшой и при работе с ручным керном и молотком возможны небольшие травмы. Единственный существенный недостаток таких кернеров — недостаточная закалка стержня, поэтому через некоторое время его придется подтачивать. В остальном инструмент оставил только положительные эмоции, можно смело покупать!
