Как работает анкерный болт с гайкой: видео и советы по установке анкеров

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта.

При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой.

Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.



Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п. Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.



В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки.

Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие.

При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление.

Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

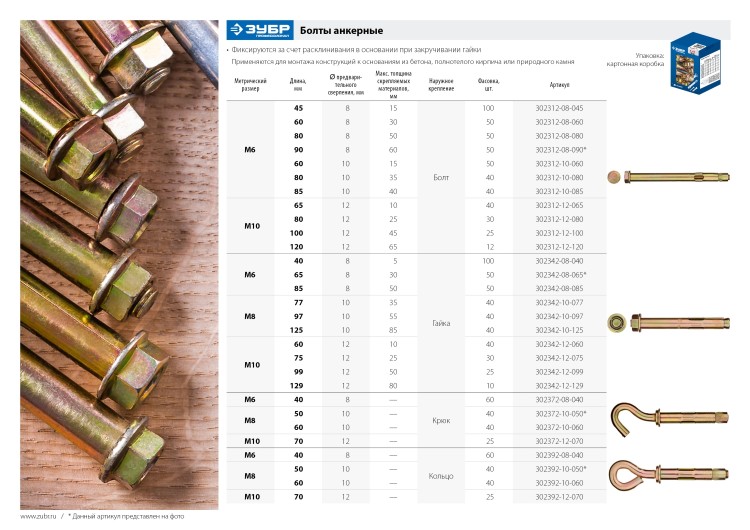

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки.

Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия.

Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

Видео: Крепление анкерными болтами с гайкой

Анкерный болт — виды, размеры и способы анкерного крепежа



Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт



Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.





С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.



Cхема крепления



В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.





У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.



Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).



Анкер шпилька клиновая



Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.



Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.





Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.



Анкер шпилька — схема установки



Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.



Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.



Анкер шпилька ударного типа



Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.



Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.



Анкер болт четырёхсегментный



Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.



Схема установки анкерной шпильки



Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.



Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.





Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.



Изготавливается из оцинкованной стали или латуни.



Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.





Специально разработан для слабых и пустотелых оснований.  Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт с гайкой – что и как можно скрепить? + Видео

Анкерный болт с гайкой – это один из самых популярных видов крепежных элементов универсального типа. Он изготовлен из высокоуглеродистой стали со специальным цинковым покрытием и применяется для надежного крепления тяжеловесных конструкций к твердым основаниям из полнотелых материалов.

1 Технические характеристики анкера – универсальность и прочность

Стандартный анкерный болт с гайкой различного диаметра состоит из специальной двухраспорной гильзы, стальной шпильки с расширенной нижней частью и рифленой резьбой, на которую накручивается гайка. Гильза имеет дополнительные каналы (рассечения), предназначенные для упрощения процесса анкеровки, а наверху болта располагается пресс-шайба для облегчения общего процесса монтажа.

По стандартам ГОСТ и различным ТУ, анкер с гайкой маркируется заглавной буквой «М» и цифрой, которая указывает на размерность. Размеры можно узнать по специальной таблице. В строительстве наиболее распространен анкерный болт с гайкой 20х200. А также и анкерный болт с гайкой 8х85 как универсальный вариант, который способен выдерживать высокие нагрузки при отличном показателе долговечности и надежности. Показатели нагрузки, как и размеры, также отражены в специальной таблице. Например, самый маленький тип распорного анкера М5 (8х6,5х18) способен выдержать до 800 килограммов нагрузки, так как его показатель по таблице равен 800 кгс, что примерно равнозначно.

Что представляет собой анкерный болт с гайкой

Принцип работы болта с гайкой достаточно прост. При вкручивании крепежного элемента в бетонное основание или другой полнотелый строительный материал происходит постепенный процесс «распора», и втулка расходится в полученном отверстии, создавая максимально надежное крепление. Особенностью такого типа анкера является мощная, литая шпилька, которая обладает повышенной прочностью. Наличие шайбы не позволяет гайке закручиваться вместе со шпилькой и служит стопорным кольцом.

Область применения подобного крепежа в строительстве достаточно широка. Анкерный болт способен выдерживать серьезные нагрузки и используется для крепления различного оборудования, лестниц, навесов, кондиционеров. Из-за высоких нагрузок не рекомендуется применять такой анкер для гипсокартона и других непрочных и не полнотелых материалов. При выборе болта обязательно следует обращать внимание на толщину поверхности строительных материалов и диаметр крепежного изделия.

2 Двухраспорный анкерный болт с гайкой – усиленный крепеж

Если стандартные виды анкеров не способны выдержать большой вес или мощные нагрузки, а вам необходимо установить сложное и тяжелое оборудование, например, зимний навес или балконные и стальные конструкции, выбирайте усиленный вариант анкера с двойным распором. Анкерный болт с двойным распором и гайкой – это модифицированная версия стандартного крепежа с высокой удерживающей силой на разрыв.

Двухраспорный анкерный болт с гайкой

Такой болт представляет собой стальную шпильку литого типа с двумя втулками, одна из которых имеет форму клина. При затягивании такого анкера происходит равномерное распределение всех действующих сил, и существенно увеличиваются удерживающие свойства. Принцип действия и конструкция схожи с анкерным болтом с кольцом или крючковым анкером, с той разницей, что кольцо не способно выдержать такие высокие нагрузки. Усиленный анкер с болтом монтируется только в прочные строительные материалы, такие как кирпич, бетон, природный камень. Использование усиленных анкеров с гайкой распространено не только в строительстве, но и во многих сферах производства.

На крупных предприятиях они нужны для крепления тяжелых станков, которые во время работы создают постоянные вибрации. Так уменьшается степень вибрации и повышается надежность крепления.

3 Монтаж своими руками – как сделать все правильно?

От качественного монтажа во многом зависит долговечность и надежность конструкции, даже усиленные анкеры при несоблюдении правил установки могут не выдержать среднестатистической строительной нагрузки. Принцип крепления различных видов анкеров практически не отличается, необходимо лишь знать последовательность действий, о которой мы сейчас расскажем. Главное – правильно подобрать необходимые размеры крепежей по типу материала и помнить о том, что анкеры с гайкой ни в коем случае не подходят для установки в пустотелый кирпич, тонкий газобетон или гипсокартон.

Монтаж анкерного болта

Первым делом определитесь с диаметром и размером крепежа. Затем подберите подходящий бур так, чтобы его диаметр превышал диаметр стержня на несколько миллиметров. Далее выполняете сверление и «примерку» анкера, после чего полученное отверстие необходимо тщательно очистить от пыли с помощью строительного или мощного бытового пылесоса. После чего установите навесное или другое оборудование на шпильку и затяните гайку для получения эффективного крепежа.

Будьте внимательны! При установке усиленного анкера одного захода на сверление, как показывает практика, недостаточно! Дело в том, что усиленная конструкция имеет втулку, которая немного больше по диаметру, под нее необходимо аккуратно подогнать отверстие, при этом стараясь не сильно увеличить его, так как это приводит к падению крепежных свойств. При закручивании гайки не прилагайте слишком большое усилие, так как это может привести к росту давления в месте крепежа, особенно если речь идет о столбах, которые монтируются в бетонное основание.

Как прикрепить стеновую плиту к полу с помощью J-образного болта | Home Guides

J-образные болты представляют собой стальные болты различной длины и диаметра, с загнутым дном и резьбой вверху. Крюк предназначен для зацепления за заделанную в бетон арматуру. В жилищном строительстве для крепления стен к бетону обычно используются J-образные болты диаметром 1/2 дюйма. J-образный болт предотвращает подъем или соскальзывание стены с фундамента. В районах, подверженных землетрясениям, существуют определенные строительные нормы и правила, которым необходимо следовать при установке грязевого отвала, но соблюдение того же процесса при стандартной установке J-образных болтов и стеновых плит является хорошей строительной практикой.

Измерьте и отметьте опалубку фундамента для установки J-образных болтов. Размещение осуществляется примерно через каждые 6-8 футов в зависимости от кода, при этом по одному на расстоянии не более 12 дюймов от каждого конца нижней плиты стены. Старайтесь не вставлять J-образный болт в середину дверного проема. Забейте гвоздь 8d снаружи бетонной опалубки, чтобы отметить положения J-образных болтов.

Установите гайку на J-образный болт, пока она не будет на одном уровне с верхней частью резьбы. Отмерьте 1 1/2 дюйма от нижней части гайки и оберните ее малярной лентой, так как J-образный болт остается открытым над бетоном.Установите арматуру для J-образных болтов на расстоянии 1 3/4 дюйма от внутренней части формы для пластин размером два на четыре или 2 3/4 дюйма от внутренней части формы для пластин размером два на шесть. Используйте арматурные каркасы в соответствии с местными правилами. Залить бетонный фундамент.

Установите J-образный болт в бетон в каждую точку 8d гвоздя, как только он будет окончательно готов и тверд, но все еще влажный, проталкивая его, слегка покачиваясь. Сначала расположите крюк параллельно бетонной опалубке на расстоянии от 1 3/4 до 2 дюймов от внутреннего края бетонной опалубки.Добравшись до глубины малярной ленты, поверните каждый болт на четверть оборота и поднимите его, чтобы прикрепить J-образный болт к арматурному стержню и зафиксировать его на месте. Используйте угольник на J-образном болте, чтобы установить болт по вертикали и перпендикулярно бетонной поверхности. При необходимости подкрасить бетонную поверхность. Дайте бетону застыть не менее 7 дней перед установкой стеновых плит.

Снимите гайки с J-образных болтов. Установите каждый отрезанный по длине, обработанный давлением, размером два на четыре или два на шесть в правильное положение наверху J-образных болтов. Ударьте верхней частью пластины по каждому J-образному болту, чтобы сделать углубления, отмечающие их размещение.Снимите доску и просверлите отверстия в центре каждого углубления, используя дрель с сверлом 9/16 дюйма.

Установите каждую стеновую пластину на J-образные болты в качестве пробной установки. Снимите каждую пластину с болтов и постройте каждую секцию стены со стойками и верхними пластинами. Установите стену и наденьте всю секцию стены с обработанной под давлением нижней пластиной на J-образные болты каждой секции. Установите шайбы и гайки J-образных болтов. Затяните гайки торцевым ключом до упора.

Ссылки

Наконечники

• Необходимая длина J-образных болтов зависит от конкретных требований норм.Длина J-образного болта измеряется от нижней части соединительной арматуры J-образного болта до готового уровня бетона плюс 2 дюйма.
• Вырежьте и отметьте нижнюю стеновую пластину для J-образных болтов и просверлите отверстия перед заливкой бетона. Используйте пластины как шаблоны для J-образных болтов для установки болтов.
• Древесина, подвергнутая обработке давлением, дает усадку, и стена оседает. Снова затяните гайки J-образных болтов перед закрытием стены при отделочных работах.
• При необходимости установите уплотнение порога и защитные кожухи.

Предупреждения

• Получите все разрешения и осмотры в соответствии с требованиями местных строительных властей.

Писатель Биография

Доктор Марвин Филлипс, известный как доктор Фил, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа. Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

Анкерный болт SSTB® | Симпсон Strong-Tie

на этой странице

Подробнее о продукте

Анкерный болт SSTB разработан для максимальной эффективности в качестве анкерного болта для прижимов и срезных стен Simpson Strong-Tie ^® Strong-Wall ^® . Было проведено всестороннее тестирование, чтобы определить расчетную нагрузочную способность SSTB при установке во многих распространенных приложениях.

Анкерные болты Simpson Strong-Tie SSTB имеют код, указанный ICC-ES в IBC® и IRC® 2012, 2015 и 2018 годов.

Основные характеристики

• Маркировка на головке болта с указанием угла установки и модели
• Угол смещения уменьшает боковой разрыв и обеспечивает большее покрытие бетона
• Накатанная резьба для большей прочности на разрыв
• Штампованная линия для облегчения установки
• Доступен в HDG для дополнительной устойчивости к коррозии

Отделка

• Нет.Можно заказать HDG; свяжитесь с Simpson Strong-Tie.

Установка

• SSTB подходит для монолитного и двумерного бетонирования.
• Гайки и шайбы для крепления прижима не входят в комплект поставки SSTB; установите стандартные гайки, муфты и / или шайбы по мере необходимости.
• На анкерах HDG SSTB протяните резьбу, чтобы использовать стандартные гайки или муфты, или используйте изделия с нарезкой в ​​соответствии с ASTM A563, например Simpson Strong-Tie NUT5 / 8-OST, NUT7 / 8-OST, CNW5 / 8-OST, CNW7 / 8-OST.
• Установите SSTB перед заливкой бетона с помощью держателей анкерных болтов AnchorMate ^® . Установите SSTB, как показано на виде сверху.
• Минимальная прочность бетона на сжатие составляет 2500 фунтов на квадратный дюйм.
• Если требуется арматура, ее не нужно привязывать к SSTB.
• Закажите модели SSTBL (пример: SSTB16L) для большей длины резьбы (16L = 5 1/2 дюймов, 20L = 6 1/2 дюймов, 24L = 6 дюймов, 28L = 6 1/2 дюймов). Значения нагрузки SSTB и SSTBL одинаковы. SSTB34 и SSTB36 имеют резьбу 4 1/2 «и 6 1/2» соответственно и не доступны в версиях «L».

CMU

• Один горизонтальный стержень №4 во втором ряду.
• Один вертикальный арматурный стержень №4 в соседней ячейке для SSTB диаметром 5/8 «.
• Один вертикальный арматурный стержень №4 в соседней ячейке и дополнительный вертикальный арматурный стержень №4 на 24″ Максимум. для SSTB диаметром 7/8 «(всего 2 вертикальных стержня для угла торцевой стены, 3 всего вертикальных стержня для промежуточной стены).

Для установочных нагрузок с двумя заливками (плита 4 дюйма):

• При использовании SSTB20 используйте эквивалентные нагрузки SSTB16.
• При использовании SSTB24 используйте эквивалентные нагрузки SSTB20.
• При использовании SSTB34 или 36 используйте эквивалентные нагрузки SSTB28.

Ссылки по теме

Страницы каталога

Справочная литература

Таблицы нагрузок

Болты SSTB на стенке ствола

Эти продукты доступны с дополнительной защитой от коррозии. Дополнительные продукты на этой странице также могут быть доступны с этой опцией, подробности уточняйте у Simpson Strong-Tie.

1. Арматура требуется наверху фундамента стены ствола, но не требуется для плиты на краю и бордюра гаража или установки фасада стены ствола гаража.
2. Минимальные конечные расстояния для болтов SSTB показаны на рисунках.
3. Чтобы получить значения LRFD, умножьте значения сейсмической нагрузки ASD на 1,4 и значения ветровой нагрузки на 1,67 (1,6 для IBC 2012 года).
4. Согласно разделу 1613 IBC, отдельно стоящие одно- и двухэтажные дома в SDC C могут использовать допустимые нагрузки «Ветер и SDC A&B».
5. Нагрузки на промежуточную стенку применяются, когда анкер находится на расстоянии 1,5 л от конца _e или больше. Для болтов, действующих одновременно с натяжением, минимальное межосевое расстояние болта составляет 3 l _e .
6. SSTB28, SSTB34 и SSTB36 с концевым расстоянием 3 7/8 дюйма, допустимые нагрузки составляют 6330 фунтов (ветер и SDC A&B) и 5 ​​550 фунтов (SDC C-F).

Вид на план ствола

Midwall

Угловой

Торцевая стена

Перспектива

Болты SSTB на стенке ствола: передняя часть гаража

Эти продукты доступны с дополнительной защитой от коррозии.Дополнительные продукты на этой странице также могут быть доступны с этой опцией, подробности уточняйте у Simpson Strong-Tie.

1. Арматура требуется наверху фундамента стены ствола, но не требуется для плиты на краю и бордюра гаража или установки фасада стены ствола гаража.
2. Минимальные конечные расстояния для болтов SSTB показаны на рисунках.
3. Чтобы получить значения LRFD, умножьте значения сейсмической нагрузки ASD на 1,4 и значения ветровой нагрузки на 1,67 (1,6 для IBC 2012 года).
4. Согласно разделу 1613 IBC, отдельно стоящие одно- и двухэтажные дома в SDC C могут использовать допустимые нагрузки «Ветер и SDC A&B».
5. Нагрузки на промежуточную стенку применяются, когда анкер находится на расстоянии 1,5 л от конца _e или больше. Для болтов, действующих одновременно с натяжением, минимальное межосевое расстояние болта составляет 3 l _e .

Ствол Гаража Фасад

Перспектива

Вид сверху

Болты SSTB на плите на уровне: кромка

Эти продукты доступны с дополнительной защитой от коррозии.Дополнительные продукты на этой странице также могут быть доступны с этой опцией, подробности уточняйте у Simpson Strong-Tie.

1. Арматура требуется наверху фундамента стены ствола, но не требуется для плиты на краю и бордюра гаража или установки фасада стены ствола гаража.
2. Минимальные конечные расстояния для болтов SSTB показаны на рисунках.
3. Чтобы получить значения LRFD, умножьте значения сейсмической нагрузки ASD на 1,4 и значения ветровой нагрузки на 1,67 (1,6 для IBC 2012 года).
4. Согласно разделу 1613 IBC, отдельно стоящие одно- и двухэтажные дома в SDC C могут использовать допустимые нагрузки «Ветер и SDC A&B».
5. Нагрузки на промежуточную стенку применяются, когда анкер находится на расстоянии 1,5 л от конца _e или больше. Для болтов, действующих одновременно с натяжением, минимальное межосевое расстояние болта составляет 3 l _e .

Кромка плиты

Перспектива

Вид сверху

Болты SSTB на перекрытии в гараже: бордюрный гараж

Эти продукты доступны с дополнительной защитой от коррозии.Дополнительные продукты на этой странице также могут быть доступны с этой опцией, подробности уточняйте у Simpson Strong-Tie.

1. Арматура требуется наверху фундамента стены ствола, но не требуется для плиты на краю и бордюра гаража или установки фасада стены ствола гаража.
2. Минимальные конечные расстояния для болтов SSTB показаны на рисунках.
3. Чтобы получить значения LRFD, умножьте значения сейсмической нагрузки ASD на 1,4 и значения ветровой нагрузки на 1,67 (1,6 для IBC 2012 года).
4. Согласно разделу 1613 IBC, отдельно стоящие одно- и двухэтажные дома в SDC C могут использовать допустимые нагрузки «Ветер и SDC A&B».

Плита Гараж Бордюр

Перспектива

Вид сверху

Болты SSTB в 8 «GFCMU

Эти продукты доступны с дополнительной защитой от коррозии. Дополнительные продукты на этой странице также могут быть доступны с этой опцией, подробности уточняйте у Simpson Strong-Tie.

1. Нагрузки основаны на минимальной прочности на сжатие CMU, f ‘ _м , 1500 фунтов на квадратный дюйм.
2. Минимальное расстояние до конца, необходимое для достижения нагрузок на промежуточный стол, составляет 1,5 л _e .
3. Минимальное конечное расстояние для нагрузок на угол / торцевую стену составляет 4 1/4 дюйма.
4. Нагрузки не могут быть увеличены во время нагрузки.
5. Допустимые нагрузки основаны на средней предельной нагрузке с коэффициентом безопасности 5,0 согласно ACI 530.

Кодекс

Отчеты и соответствие

Завод анкеров втулки с шестигранной головкой

, изготовленная на заказ компания

ОЭМ / ОДМ анкера с шестигранной втулкой Всего найдено 137 заводов и компаний по производству анкеров с шестигранной гильзой с 411 продуктами.Закажите высококачественный анкер с шестигранной втулкой из нашего огромного ассортимента надежных заводов по производству анкеров с шестигранной втулкой. Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Винт для гипсокартона, Винт для ДСП, Самосверлящий винт, Саморез по бетону, Гвозди
Собственность фабрики:	Общество с ограниченной ответственностью
Объем исследований и разработок:	OEM, ODM, собственный бренд
Расположение:	Цзиньхуа, Чжэцзян
Производственные линии:	10

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Гайка, болт, шайба, резьбовой стержень, Анкер Болт
Mgmt.Сертификация:	ISO 9001, ISO 14001, ISO 14000
Собственность фабрики:	Общество с ограниченной ответственностью
Объем исследований и разработок:	Собственный бренд, ODM, OEM
Расположение:	Ханьдань, Хэбэй

Золотой член

Тип бизнеса:	Торговая компания
Основные продукты:	Автозапчасти, ручной инструмент
Mgmt.Сертификация:	ISO 9001
Собственность фабрики:	Общество с ограниченной ответственностью
Объем исследований и разработок:	OEM, ODM
Расположение:	Нинбо, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Винты, болты, гайки, заклепки, шайбы
Mgmt. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
