Геотекстиль: свойства материала, виды и применение в саду и строительстве

Геотекстиль – нетканый материал, образованный при помощи переплетения синтетических волокон. Изначально применяемый в строительстве, нашел незаменимый отклик в садоводстве и поддержании участка в чистоте. Высокие качественные характеристики делают геотекстиль удобным и необходимым в работах, проводимых в саду и огороде.

Геотекстиль пользуется популярностью среди садоводов и огородников неспроста. Этот материал обладает множеством полезных свойств. К преимуществам геотекстиля относится:

  • Стойкость. Геотекстиль не подвержен влиянию окружающей среды. Он не гниет в земле, не теряет своих положительных качеств под дождем или снегом, не привлекает грызунов.
  • Прочность. Одна из областей применения геотекстиля – строительство автомобильных дорог. Материал удерживает нижний слой, не давая грунту просесть или сдвинуться, при этом сам остается целым и невредимым.
  • Надежность. Срок службы нетканого полотна – несколько десятков лет без потери качественных характеристик.
  • Проницаемость. Удивительное свойство геотекстиля особенно важно для садоводства: материал пропускает воду и влагу, благодаря чему может использоваться в посадках с дренажем, но не позволяет сорнякам прорасти на поверхность.

Многофункциональность. Две основных функции геотекстиля: отвод влаги и удержание грунта – делают материал доступным в разных сферах строительства и быта. Геотекстиль применяется в строительстве дорог, обустройстве грядок, а также при возведении фонтанов и высоких клумб.

Экологичность. Материал не разлагается в почве, не меняет своих характеристик и не выделяет в грунт и атмосферу вредоносные вещества.

Удобство. Никаких специальных знаний для работы с геотекстилем не нужно. Материал поставляется в рулонах, легкий по весу, он быстро транспортируется. Укладка геотекстиля – тоже задача простая, отрезать необходимое количество ножницами и положить на выбранный участок.

Экономичность. Цена за материал доступна любому садоводу.

Несмотря на универсальность материала, по технологии производства различают три вида геотекстиля.

  • Иглопробивной геотекстиль. Для создания материала понадобится полиэфирное соединение, готовый геотекстиль промышленным способом прокалывают иголками во множестве мест. Благодаря этой технологии, геотекстиль справляется с отведением влаги.
  • Термоскрепленный геотекстиль. Особенность данного вида в способе производства: волокна между собой соединяются при помощи воздействия высокой температуры. Получившееся полотно меньше пропускает жидкость, но отличается повышенной прочностью.
  • Вязально-прошивной геотекстиль. Материал шьется путем связывания волокон с основной нитью. Прочный и легкий, этот вид геотекстиля обладает одним недостатком: при повреждении основной нити разойдется все полотно.

Геотекстиль – универсальный материал, области его применения обширны. В зависимости от поставленных перед полотном целей, выбирайте подходящий вид материала. Наиболее часто геотекстиль применяется в:

  • Строительстве садовых дорожек. С течением времени дренажный слой гравия и песка проседает в грунт, дорожка перестает держать форму, появляются провалы и трещины. Геотекстиль, проложенный первым слоем после снятия грунта, защитит от такой перспективы, удлинив срок сохранения дорожек в первозданном виде.

  • Строительстве фундаментов. Для фундамента губительна влага из грунта. Геотекстиль возьмет на себя функцию гидроизоляции.
  • Садоводстве. Универсальный материал помогает обеспечить качественный дренаж растениям, защитить посадки от сорняков, уберечь от смешивания дренажный и земляной слои, а также выполняет функцию укрывного материала: летом от ультрафиолетовых лучей, зимой от мороза.

Геотекстиль незаменим на каждой даче, пригодится в работах в саду и огороде, строительстве загородного дома и обустройстве дачной территории.

что это такое и как используется в строительстве

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Геотекстиль: что это такое и как используется? Этот вопрос волнует тех, у кого существует проблема создания дренажной системы на приусадебном участке. Вам очень повезло, если ваш дачный участок удачно расположен на сухом месте. В противном случае, не избежать сооружения трудоемкой системы дренажа поземных вод. Вот тут-то и пригодится этот таинственный геотекстиль.

Геотекстиль широко применяется в строительстве и обустройстве ландшафтного дизайна

Геотекстиль: что это такое и как используется

Изначально геотекстиль разрабатывали для использования в сфере дорожного строительства, но в настоящее время область его эффективного использования значительно расширилась. Его можно встретить при строительстве фундаментов, кровельных конструкций, в создании дренажа, в работах по мелиорации, в дизайне ландшафтов и различных видах благоустройства. Хотя материал внешне похож на ткань, это нетканый продукт. Делают геотекстиль из плотно переплетенных синтетических волокон. Для этой цели чаще всего используют полипропилен, полиэстер, полиэфиры и полиамиды. Полотно из этого материала способно хорошо пропускать воду, но задерживает в себе взвешенные частицы грунта.

Сферы применения геотекстиля

Физические свойства геотекстиля таковы, что он не подвержен перепадам температуры и может одинаково хорошо себя «чувствовать» при –60 и при +110 градусах. Прочность материала такова, что его невозможно порвать даже при усилии в 600 Н для некоторых видов. Как и любой полимер, материал не подвержен естественному разложению. В смысле экологии он абсолютно безвреден, поэтому его можно безбоязненно использовать внутри почвенного покрова в качестве армирующего, фильтрующего или дренажного слоя. Наиболее известна в области водоотводящих систем дренажная труба 110 в фильтре геотекстиль.

Обустройство инфильтрационных тоннелей с использованием геотекстиля

Использование в дорожном строительстве

При возникновении вопроса что такое геотекстиль и как это используется, сразу же возникает образ строящейся автомагистрали. Дело в том, что особенности структуры этого материала не дают перемешиваться различным слоям основания из гравия и песка. Это повышает надежность подушки под асфальтом. Кроме того, обладая достаточной жесткостью, это волокно из полимеров способно равномерно распределять нагрузку от движущихся транспортных средств.

Применение геотекстиля в промышленном строительстве

Способность полотна к фильтрации твердых частиц позволяет при его использовании избежать преждевременного вымывания из дорожного полотна песка, гравия и цемента. Это предотвращает образование выбоин и провалов, что продлевает срок службы дороги в полтора раза, повышая экономическую рентабельность строительства.

Пример обустройства дорожного покрытия с использованием геотекстиля

Использование в обустройстве дачного участка

При формировании дачного участка и сооружении на нем различных водных объектов, использование геотекстиля может оказаться очень востребованным. Пруды, бассейны и другие гидротехнические сооружения нуждаются в устройстве эффективной системы дренажа. Задерживая мелкодисперсные загрязнения, но прекрасно пропуская воду, полотно из геотекстиля призвано защищать гидроизоляционную пленку от различных повреждений механического характера.

Варианты применения геотекстиля на собственном участке

Полезный совет! Зная, что это такое геотекстиль и как используется этот материал на практике, можно применять его для подавления избыточного роста растений. Для этого полотном закрывают те участки прибрежной зоны водоема, где озеленение нецелесообразно.

Применение в домостроении

Так называемые инверсионные кровли предполагают их озеленение. Для создания защиты утеплителя от частиц почвы, геотекстильное полотно укладывают на гидроизоляцию между почвенным слоем и слоем водоотведения, чтобы они не смешивались. В этом случае «зеленая крыша» будет работать очень эффективно и долго. Наиболее плотное геоволокно часто используют для армирования основания под нанесение битума на мягкой кровле.

Создание утепляющего слоя при помощи геоткани

При создании утепляющего слоя в полу из керамзита с помощью этого материала удается предотвращать загрязнение гранул раствором бетона. В этом случае слой из полотна служит для упрочнения стяжки. Геотекстилем укрепляют отстойники, укрепляют берега плотин и насыпей, его можно встретить в дренажной системе подвалов. Если вы не хотите, чтобы деревья в вашем саду разрушили своими корнями дорожки, используйте геотекстиль.

Применение геотекстиля в садоводстве

Что такое геотекстиль и как это используется, мы разобрались. Теперь рассмотрим подробнее, какие виды геотекстиля существуют.

Основные виды геотекстиля

Чаще всего геотекстиль принято подразделять на виды, исходя из способа его изготовления:

  • Нетканый, который может быть термофиксированным либо термоскрепленным. Простой нетканый геотекстиль очень эластичный, поэтому способен вытягиваться достаточно сильно. Его рекомендуют использовать в местах с небольшой нагрузкой, например, на садовых дорожках. Термофиксированный тип этого материала при нагревании и прокатывании через валики значительно упрочнили. Это самый тонкий из всех видов, но у него наименьшая пропускная способность для воды. Термоскрепленный нетканый геотекстиль изготавливается из расплавленной массы волокон. Поэтому он самый прочный и упругий при сохранении отличных фильтрационных свойств.

Нетканый геотекстиль подходит для создания дренажей и укладки тротуарной плитки

  • Тканый тип геотекстиля делают путем скрепления волокон между собой. Это делает его очень прочным на разрыв. Кроме того, плетение может отличаться по плотности. Это обстоятельство благоприятствует частому применению этого материала в дизайне ландшафтов.
  • Вязаный геотекстиль создается путем связки нитей петлями, что не способствует прочности на разрыв. Плюс у него один – низкая стоимость.

Геоткань в обустройстве искусственных водоемов

Весь имеющийся ассортимент геотекстиля обладает толщиной от 1 до 3 мм и продается рулонами. Длина бывает 100 – 350 м. Ширина варьируется от 1,6 до 6 м. Такой важный показатель, как плотность, составляет 80 – 600 г/м

2. Этот показатель является определяющим при решении вопроса как выбрать геотекстиль для дренажа. Ведь для этой цели подходят только полотна с плотностью 150-200 г/м2.

Как выбрать геотекстиль для дренажа

Если с плотностью все так однозначно, то как быть с другими параметрами. Понятно, что использовать полотно с натуральными волокнами для дренажных систем недопустимо. Какой геотекстиль выбрать определяет материал, из которого устроена дренажная система. Специалисты считают, что для гравийной смеси лучше всего подходит термоскрепленный геотекстиль. Система из геокомпозитных матов позволяет без опаски применять иглопробивное полотно, относящееся к нетканым видам.

Пример обустройства дренажа

Полезный совет! В водоотводящие траншеи лучше всего укладывать 110 дренажную трубу в фильтре геотекстиль. Она обеспечит наиболее эффективную фильтрацию и отвод подземных вод от участка.

Для правильного выбора геоткани необходимо знать свойства грунта на вашем участке. От этого зависит то, какая плотность вам подойдет. После этого определяемся, из какого материала будет изготовлен дренаж. В зависимости от принятого решения выбираем тип материала по способу изготовления.

Окончательный выбор нужно делать в самом магазине, где вам предоставят несколько подходящих для вас вариантов. Нужно будет учесть популярность производителя и его репутацию, а также известность марки.

Порядок работ при обустройстве дренажа

Необходимо тщательно взвесить все данные, прежде чем окончательно выбрать геотекстиль для дренажа. Как это делается, было уже ранее изложено. Главное, учесть несколько нюансов при самой укладке полотна.

Нюансы, которые нужно учитывать при укладке геотекстиля для дренажных работ

Любая дренажная система способна работать правильно только при выполнении следующих важных правил:

  • Устраивать дренаж нужно с уклоном.
  • Закрывать геотекстилем дренажную систему нужно с нахлестом в 100 мм, а на сложных почвах до 500 мм.
  • После окончания обертывания края полотна надо сшивать или сваривать.
  • Сверху на геоткань устраивают песчаный слой до засыпки грунтом.

Устройство водоотводящей траншеи

Полезный совет! Дренажная система, устроенная в переувлажненной почве не всегда способна справиться с нагрузкой. В этом случае, в качестве дренажа рекомендуется укладывать дренажные 110 трубы в фильтре геотекстиль.

Применение такого материала, как геотекстиль, в дренажных системах позволяет прекрасно сэкономить щебень. Он будет меньше подвергаться засорению почвой и сохранит свои дренажные качества. Перфорированные трубы, обернутые полотном, не засорятся. Грунт будет укрепляться без вреда для себя. Все это реально при правильном выборе плотности полотна.

Геотекстиль: технические характеристики (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

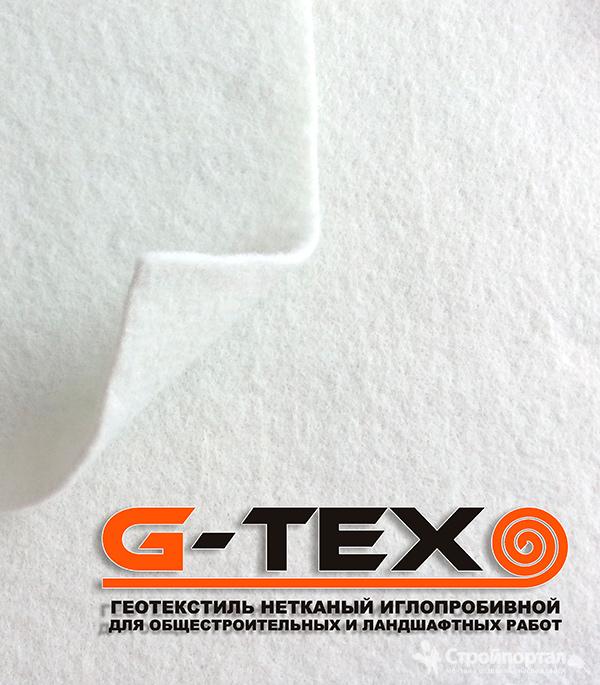

Геотекстиль нетканый иглопробивной

Определение

Геотекстильный материал (геотекстиль) согласно ГОСТ Р 53225-2008

Плоский водопроницаемый синтетический материал, используемый в контакте с грунтом и (или) другими материалами в транспортном, трубопроводном строительстве и гидротехнических сооружениях(и других областях строительства).

Применяется в дорожном строительстве, строительстве фундаментов, кровельных конструкций, в создании дренажа, в работах по мелиорации, в дизайне ландшафтов и различных видах благоустройства. Самый массовый геосинтетический материал. По экспертной оценке геотекстиль занимает 33% всего рынка геосинтетики.



Термины и определения

Геотекстиль нетканый - поставляемое в рулонах, сплошное водопроницаемое гибкое полотно (материал), состоящее из ориентированных и (или) неориентированных (хаотично расположенных) волокон и нитей, скрепленных механическим, термическим, физико-химическим способами и их комбинацией в различных сочетаниях.

Геотекстиль нетканый иглопробивной - поставляемое в рулонах, сплошное водопроницаемое гибкое полотно, изготавливаемое из полимерных волокон полиэфира, полипропилена или их смеси, изготовленное иглопробивным способом.

Спанбонд - технология производства нетканого материала путём расплава полимера с выделением через фильеры* тонких непрерывных нитей, которые затем вытягиваются в воздушном потоке и укладываются на движущийся транспортёр, образуя текстильное полотно. Нити на сформированном полотне впоследствии скрепляются. Фильеры* - специальные, высокопрочные формы, через которые продавливают различные пластические вещества.

Штапельное волокно — текстильное волокно ограниченной длины, как правило не более 40—45 мм, или химические волокна, получаемые разрезанием или разрыванием жгута продольно сложенных элементарных нитей на отрезки (штапели).

Иглопробивание – технология скрепления нетканых материалов, заключается в механическом перепутывании нитей и волокон с помощью игл, которые многократно пробивают полотно в обоих направлениях.

Термоскрепление (термообработка) – процесс изготовления геотекстильного полотна на основе полипропилена или полиэфира, методом скрепления нитей воздействием горячего воздуха в температурной камере или прокаткой полотна горячими вилами. Материал, изготовленный таким способом отличается меньшей толщиной, но более жесткой структурой.

Каландрирование – вид термоскрепления. Каландр-вал, т.е прокатка полотна между горячими валами. Под каландрированием обычно понимают менее глубокую термическую обработку.

*- способы скрепления волокон могут как быть самостоятельными, так и сочетаться. Например: иглопробивание или термоскрепление, иглобробивание +последующее термоскрепление. В РФ это всегда сначала иглопробивание.



Методы производства геотекстиля: «штапельная технология»

Штапельная технология производства

∙ Штапельное волокно для геотекстиля бывает из двух видов сырья: ПП(Полипропилен) и ПЭТ (Полиэфир или Полиэтилентерефталат. ПЭТ почти всегда вторичный. Его получают при переработке использованных
пластиковых бутылок. Для дешевизны производства).
∙ В случае с ПП при изготовлении из него волокна используют исключительно первичные гранулы (так как из вторичной переработки ПП волокно не удастся изготовить технологически).
∙ Так что в подавляющем большинстве при производстве геотекстиля по штапельной технологии используется сырье ПЭТ. В России в 100% случаев.



Преимущества ШТАПЕЛЯ:

∙ Равномерность. Неровность по плотности около 2-5% дает очень равномерный и визуально ровный материал без проплешин.
∙ Стойкость к УФ. За счет того, что в большинстве случаев изготавливается из ПЭТ, абсолютно стоек к ультрафиолету (полипропиленовый штапель НЕ стоек к ультрафиолету).

Недостатки:

∙ Низкая норма загрузки, не более 7-8 тонн.
∙ Не стоек к щелочным средам, если сырье изготовления ПЭТ.
∙ При использовании темного ПЭТ волокна, геотекстиль получается темного, грязного цвета с оттенками зеленого, серого и коричневого.



Методы производства геотекстиля: «технология спанбонд»

Технология спанбонд - изготовление геотекстиля из непрерывной мононити.

Особенности технологии спанбонд в России в том, что в производстве геотекстильных полотен всегда используют исключительно полипропиленовое сырье.

Преимущества:
∙ Всегда красивый белый цвет. Признак качества и чистоты производства.
∙ Устойчивость к щелочным средам (агрессивным) за счет сырья ПП. Т.е не разрушается в щелочном грунте.
∙ Высокие нормы загрузки. Материал получается тонким и прочным. А значит можно сэкономить на грузоперевозке.

Недостатки:

∙ Полипропилен не стоек у ультрафиолету. Даже при добавках УФ стабилизатора стойкость увеличивается, но при длительном нахождении на солнце материал разрушится.
∙ Стоимость продукта за счет первичного сырья выше.
∙ Технология СПАНБОНД при тонких грамматурах (до 100 г/м2) визуально имеет сильную неравноту по массе (плотности) до 10%. Соответственно, визуально может быть видны проплешины.

Экструзия* - технология получения изделий путём продавливания вязкого расплава материала или густой пасты через формующее отверстие.



Сырьё для производства геотекстиля «Полиэфир» (ПЭТ)

Полиэфир - высокомолекулярное соединение, получаемое поликонденсацией многоосновных кислот или их ангидридов с многоатомными спиртами.

Преимущества:

∙ Стоек к ультрафиолетовому излучению(может длительно находиться на солнце)
∙ Бюджетный, имеет низкую стоимость(за счет того, что сырье «вторичное», рециклинговое).
∙ Стабильно-высокие физико-механические показатели геотекстиля.
∙ Геотекстиль из полиэфира имеет биологическую стойкость в различных почвах. Не гниет, не плесневеет.

Недостатки:

∙ Не стоек к агрессивным (щелочным) средам.
∙ Множественность циклов переработки полимера ухудшает свойства конечного продукта. От качества «вторичного» сырья зависит качество продукта
∙ При использовании темного ПЭТ волокна геотекстиль получается темного цвета с оттенками зеленого, серого и коричневого.

В настоящее время в России в геотекстильной промышленности полиэфирные полотна занимают доминирующую позицию за счет низкой стоимости.



Сырьё для производства геотекстиля «Полипропилен»

Полипропилен (ПП) — термопластичный полимер пропилена (пропена). Сырье полипропилен для геотекстиля выпускается в виде гранул с насыпной плотностью 0,4—0,5 г/смі.

Преимущества:

∙ Геотекстиль из полипропилена имеет высокую биологическую стойкость. Не гниет, не плесневеет.
∙ Стабильно-высокие физико-механические показатели по всей ширине и длине.
∙ Устойчив к агрессивным средам, что особенно важно при использовании в щелочных и закисленных грунтах.

Недостатки:

∙ Высокая стоимость сырья, цена материала, изготовленного из полипропилена, будет на 20-30% дороже, чем из полиэфира.
∙ Низкая стойкость к ультрафиолетовому излучению. Для геотекстиля, изготовленного из полипропилена, недопустимо заблаговременное снятие упаковки на объекте. На солнце в течение 1 месяца он может потерять значительную часть прочности.



Задачи геотекстиля

Основные функции геотекстиля:

Разделение: Предотвращение взаимопроникновения материалов разнородных контактирующих слоев, прежде всего при расположении на контакте «крупнофракционный материал (щебень, гравий, щебеночно-песчаная смесь и др. ) – грунт» или на контакте «слабый грунт – грунт насыпи»;

Фильтрация: Удерживание частиц грунта или других частиц, заносимых в геотекстиль, под действием гидродинамических сил в результате прохода потока воды, прежде всего – в конструкциях дренажей;

Дренирование: Сбор и отвод грунтовых вод, атмосферных осадков в плоскости геотекстиля;

Защита: Предотвращение или ограничение местных повреждений элемента дороги или другого геосинтетического материала (например, геомембраны) путем использования геотекстиля в качестве подложки (от прокола, продавливания корнями, камнями, другими крупными и мелкими твердыми элементами).

Армирование: Улучшение механических свойств грунта или других строительных материалов путем использования механических свойств геосинтетических материалов(самостоятельно – при небольших деформациях, при больших в сочетании с армирующими геосинтетическими материалами (георешетками, геосетками).



«Разделение»

 Разделение – разделение слоев грунта с различными физико-механическими грунтовыми свойствами для предотвращения смешивания мелких фракций с более крупными и наоборот, а также геотекстиль участвует в распределении нагрузок, создания дополнительных прослоек для экономии насыпаемого плодородного слоя в аграрном хозяйстве, защитных и фильтрирующих прослоек в кровельном строительстве.

В кровле геотекстиль выполняет роль разделителя между полистирольной плитой и мембраной для исключения контакта этих материалов, которые при прикосновении создают нежелательную химическую реакцию.



«Фильтрация»

Фильтрация – удерживание и сохранение мелких частиц во время прохождения воды из мелкозернистого в крупнозернистый слой. Геотекстиль в дренажных системах исключает вымывание наиболее маленьких частиц грунта в дренажный заполнитель и одновременно отлично пропускает воду, таким образом поддерживая однородность параметров дренажа. Слой геотекстиля, уложенный на водоизоляционное покрытие кровли исключает засорение кровельных слоев, позволяя им качественно и эффективно выполнять свои функции.



«Армирование»

Армирование — способ увеличения несущей способности конструкции материалом, имеющим повышенные прочностные свойства относительно основного материала изделия.

Геотекстиль улучшает механические свойства грунта или других строительных материалов путем использования собственных механических свойств (самостоятельно – при больших деформациях или в сочетании с армирующими геосинтетическими материалами (георешетками, геосетками). Тем самым обеспечивая прочность дорожных одежд и устойчивость насыпей.

Армирование для геотекстиля лишь косвенная функция. По своей классификации геотекстиль НЕ является армирующим материалом.



«Дренаж»

Дренаж – естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений. Геотекстиль ускоряет отвод воды в плоскости полотна, улучшает работоспособность, предотвращает заиливание фильтровой обсыпки и дренажных труб, обеспечивая эффективную работу и продлевая срок службы дренажной системы, а также позволяет снизить расходы конструкционных материалов путём уменьшения объема дренажных обсыпок.



«Защита»

Защита – защита синтетических мембран от механических повреждений, пробоя при наполнении искусственных водоемов и истирания путём распределение любого локального давления на геомембрану со стороны верхних слоев, благодаря чему геомембрана испытывает меньшую нагрузку.



Типовая конструкция с использованием геотекстиля - пример



Геотекстиль чаще применяется в комплексе с другими геосинтетическими материалами.



Типовая конструкция с использованием геотекстиля в кровле





Проблемы при строительстве без использования геосинтетики



Укладка геотекстиля при строительстве дорог

1 этап – подготовка основания, поверхность должна быть ровной и гладкой (при необходимости снимается верхний слой грунта и почва утрамбовывается)

2 этап – настил геотекстиля с нахлестом не менее 25-35 см

3 этап – соединение полотна специальными скобами(анкерами) с шагом 1,5-2 метра или методом холодной сварки

4 этап – засыпка геополотна инертными материалами (песок, щебень, грунт)

Укладку полотен геотекстиля выполняют в продольном или поперечном направлении относительно оси насыпи. Продольная укладка геотекстиля более удобна технологически, но не обеспечивает равнопрочности полотен по ширине насыпи, что является обязательным при устройстве армирующих прослоек на слабом основании.



Геотекстиль марки «Геоком»

Геотекстиль марок «Геоком» – это нетканое полотно из полимерных волокон или непрерывных нитей полиэфира, полипропилена или их смеси.

Марки геотекстиля «Геоком» и способы их изготовления:

«Геоком Д» иглопробивной из штапельных волокон – материал, полученный из штапельных волокон и скрепленный иглопробиванием (Сырьё: полипропилен, полиэфир или их смесей. Чаще-просто ПЭТ)

«Геоком ДТМ» иглопробивной из штапельных волокон – материал, полученный из штапельных волокон и скрепленный иглопробиванием с последующим термоскреплением. (Сырьё: полипропилен, полиэфир или их смеси)

«Геоком Спан» – метод изготовления спанбонд материал, полученный из полипропиленовых непрерывных нитей и скрепленный иглопробиванием (Сырьё: полипропилен)

«Геоком Спан ДТМ» – метод изготовления спанбонд с последующей термообработкой – материал, полученный из полипропиленовых непрерывных нитей и скрепленный иглопробиванием с последующим каландрированием*.

Каландрирование* - способ формования непрерывного геотекстильного полотна, методом пропуска его через зазор между горячими вращающимися валами.



Основные области применения геотекстиля марки «Геоком»

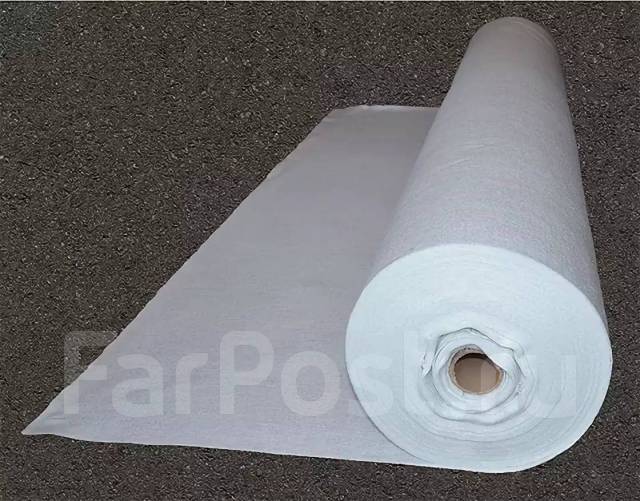

В каком виде поставляется

Профессиональный:

∙ Один рулон – от 210 – 600 м2
∙ Намотка рулона – от 50 п.м.
∙ Ширина рулона - 4,2; 6 м
∙ Вес одного рулона - не более 80 кг
∙ Самый экономичный вариант



Универсальный:

∙ Один рулон - от105 – 210 м2
∙ Намотка рулона – от 50 до 100 п.м.
∙ Ширина рулона - 2,1 м
∙ Вес одного рулона - не более 50 кг
∙ Дешевле розничного формата



Розничный:

∙ Один рулон - 52,5 м2
∙ Намотка рулона – 25 п.м.
∙ Ширина рулона - 2,1 м
∙ Вес одного рулона - не более 16 кг
∙ Самые востребованные марки «ГЕОКОМ» - Д - 100; 150; 200; 250; 300.



Подбор аналогов

В настоящее время в РФ при проектировании запрещено использование торговых марок в проекте. Только описание характеристик. Соответственно, возможно применение разных марок.

В случае, когда нет требований заказчика по физико-механическим показателям, геотекстиль подбирается исходя из области применения или указанной плотности материала.

Нужно учитывать, что у разных производителей одна и та же плотность материала может иметь разные характеристики. Соответственно, предпочтителен выбор наиболее прочного материала.

Геотекстиль «Геоком» производиться на немецком или итальянском оборудовании, сырье используется либо первичное, либо «вторичное» высокого качества (высокого качества сортировки). При равной плотности материала материал ТМ «Геоком» по своей разрывной нагрузке, вероятнее всего, превзойдет аналоги других производителей.

При указании характеристик выполняется подбор по таблице-физ.-мех. характеристики (сопоставление разрывной нагрузки, кН/м2, % удлинения и прочих (как правило, уже вторичных) характеристик, указанных в конкретном проекте.

что это такое и как используется, как укладывать геотекстить? — Советы от профессионального строителя

Геоматериалы, геотекстиль в благоустройстве загородного участка

В данной статье предложен обзор геоматериалов современного уровня, которые Вы можете самостоятельно и весьма эффективно использовать для благоустройства своего загородного участка.



Для начала разберемся, что такое геотекстить и как он используется?

Геотекстиль — это, в первую очередь, ПОЛОТНО из синтетических волокон. Может быть тканым или иглопрбивным (нетканым, сформированным с помощью особых зазубренных игл). В любом из вариантов геотекстиль или геосетки (если крупноячеистый, рыхлой структуры) оказываются незаменимыми пр устройстве дорого, при благоустройстве участков и для многих строительных целей

Как используется геотекстиль?

Геотекстиль ввиду свей специфики применяется для разделения слоев разных материалов, для дренажных целей, для укрепления, усиления.

Применение геотекстиля при благоустройстве участка после строительства

После окончания строительства здания остаётся не пригодная для сада и огорода территория участка. В этом случае расстилается геотекстиль и сверху формируется привозной растительный плодородный слой. Полотно предохранит новую почву от размывания и смешиванию с нижним слоем грунта и свободно пропустит воду и воздух.

Сад на крыше? Без проблем с геотекстилем!

Для создания популярного в последнее время сада на крыше необходимо использовать геотекстиль. На плите покрытия здания с внутренним водостоком устраивается дренажный слой из щебня или гравия фракции 10 – 15 мм с двух сторон расстилается плёнка.

Затем насыпается растительный слой почвы для грядок. Водоотвод с крыши по дренажному слою происходит в водоотводную воронку и по трубам выводится на отмостку здания.

ПЕРЕЙТИ К СХЕМЕ УСТРОЙСТВА ДРЕНАЖА ДЛЯ САДА НА КРЫШЕ

Геотекстиль помогает против сорняков!

Злейшего врага агронома сорняк можно ликвидировать с участка путём применения геотекстиля. После всхода рассады грядку накрыть полотном с дырками для всходов и сверху насыпать тонкий слой мелкого гравия. Для облепих необходимо использовать такие виды геотекстиля, которые предназначены для ограничения роста корней. В ямку для посадки вставляют геотекстиль на глубину до одного метра и засыпают плодородной почвой тем самым прижимают плёнку к стенкам ямки.

ПЕРЕЙТИ К СХЕМЕ УКЛАДКИ ГЕОТЕКСТИЛЯ ПРОТИВ СОРНЯКОВ И КОРНЕЙ

Геотекстиль для строительства дорог, в дорожном строительстве

В дорожном строительстве при проведении благоустройства территорий очень часто приходится разрабатывать конструктивные элементы по водоотводу и созданию дренажа. При строительстве автодороги на откосах необходимо устраивать в земляном полотне дренажный слой для отвода паводковых вод с полотна дороги из геотекстиля и щебня. Такие слои дополнительно с геосеткой укрепляют основание автодороги.

Геотекстиль в дренажных системах : перфорированные трубы, обернутые в полотна геотекстиля.

В таких дренажных конструкциях дополнительно с перфорированными трубами можно отводить паводковые воды от фундаментов стен здания в ливневую канализацию. В строительство сетей ливневой канализации с успехом применяются перфорированные трубы, обёрнутые в геотекстиль. Такая система труб будет работать по всей длине как дренаж за счёт перфорации. Плёнка предотвратит заливание труб и колодцев.

СМОТРЕТЬ СХЕМЫ ДРЕНАЖНЫХ СИСТЕМ С ГЕОТЕКСТИЛЕМ

Как выбрать геотекстиль? Какой бывает геотекстиль?

Базальтовые геосетки — это современный заменяющий металлические сетки строительный материал.

Сетки для строительства из базальта (СБНПс) используется в арматурных каркасах каменной кладки стен и монолитного бетона при устройстве отмостки зданий и сооружений. Сетки для дорожных покрытий из базальта (СБНП) и сетки (СБНП-грунт) для усиления земляных полотен и сооружений. Базальтовое волокно это тончайшие нити из прочного базальтового камня. Стойкая к щелочной среде. В стене не создает «мостик холода». В асфальтобетоне и грунте потеря прочности 5% после 25 циклов оттаивания.

СБНПс применяется:
  1. усиление кладки из кирпича в стена;
  2. усиление бетонного покрытия тротуаров и отмосток;
  3. усиление конструкций в сейсмоопасных районах.
Преимущества СБНПс:
  • устойчивость к воздействию агрессивной среде;
  • не создает «мостик холода»;
  • адгезия с раствором и бетоном;
  • удобна в обработке и резке;
  • низкая стоимость.

Маркировка сетки СБНПс-50(25). Вес 250 г/м2. Нагрузка на разрыв 50 кН/м. Предельное удлинение при разрыве 3%. Сетка с ячейкой 25 мм. Поставляется в рулонах длиной 50 м по техническим условиям СТО 5952-022-98214589-2013.

СБНП-грунт применяется:
  1. Армирование дорожного земляного полотна;
  2. Усиление грунтов оснований фундаментов;
  • укрепление откосов плодородным грунтом с посевом травы.

Маркировка товара (СБНП-50(25)-400-грунт). Вес 0.380 Кг/м2. Морозоустойчивость 95.7 %. Основные характеристики такие же, как и дорожные.  Но изготавливаются по СТО 5952-004-98214589-2011.



Нетканый геотекстиль AVTEX.

Иглопробивное волокно, созданное из полиэфирных нитей. Многофункциональный и универсальный материал, выполняющий армирующую, дренажную, фильтрующую, укрепляющую функцию. Небольшой вес, лёгкость монтажа. Применяется при температуре от -60 до +100°.

Тканый геотекстиль STABBUDTEX.

Полотно соткано из высокомодульных полиэстеровых нитей прочностью до 220 kH/м. Ширина материала — до 10 м. Не подвергается химическим и биологическим воздействиям. Армирует конструкции дорожного полотна грунтовых, бетонных и асфальтобетонных дорог. Нетканое иглопробивное волокно из полиэфирных нитей. Предназначено для разделения слоёв дорожной одежды, фильтрования и отвода воды. Служит защитой сыпучих поверхностей от размывов и разрушений. Экологическая чистота и прочность.



Полиэфирный геотекстиль Геоманит.

Иглопробивной из непрерывно соединенных между собой нитей из сто процентного полипропилена. Благодаря прочности, устойчивости к биологическим и химическим воздействиям широко применяется при строительстве дорог,водоемов и инженерных сетей.

Гидрошпонка — это герметизирующая лента

Гидрошпонки ГидроКонтур.
Гидрошпонки Гидроконтур используются для:
  • Герметизации технологических швов ПВХ-мембранами;
  • Гидроизоляции внешних опалубочных швов не более 25 мм;
  • Опалубочной герметизации рабочих швов, резина, 196 мм;
  • Центральной герметизации холодных швов  шириной 250 мм.
Гидрошпонка Litaproof.

Профилированная лента, изготавливается из поливинилхлорида экструзионным методом .

  • Внутренние для деформационных швов.
  • Наружные для рабочих швов.
  • Комбинированная с набухающим гидрофильным шнуром.
  • Угловые и П-образной формы.
Гидрпошпонка АкваСтоп.

Состоит из направляющих и уплотнительного профиля из каучука. Устойчивый к внешним факторам воздействия. Высокая прочность и эластичность. Экологически безопасная.

Основные типы данной гидрошпонки:
  • деформационная;
  • внутренняя;
  • опалубочная;
  • ремонтная;
  • защитная.

Использование геотекстиля : основные правила работы с геоматериалами

Применение многих геоматериалов — довольно простой процесс, доступный практически каждому. Вы легко можете использовать подходящий тип геотекстиля для благоустройства сада, огорода, цветника, рокария и даже для сада на крыше!

Порядок использования геотекстиля

  • Очистить поверхность.
  • Нарезать геотекстиль по размерам.
  • Выполнить стыковку методом сварки или сшивания и скрбами.
  • Готовый материал зразу засыпать грунтом или щебнем согласно проекта.

Схемы использования геотекстиля

Геотекстиль для устройства дренажной системы фундамента здания

Использование геотекстиля при устройстве дренажных систем, применение труб с геотекстилем

И еще вариант укладки перфорированной трубы с дренажем на основе геотексильного полотна.

Схема устройства системы канализации с геотекстильным полотном: продольный и поперечный разрезы

Устройство мягкого дренажа с применением геотекстиля

Защита от разрастания корней растений

Защита культурных растений от сорняков

Геотекстиль незаменим, если Вы хотите сделать пруд на загородном участке.

Схема укладки геотекстиля при устройстве сада на крыше

Первая схема дает представление, как сформировать дорожки в саду на крыше с использованием теплоизоляции

А эта схема показывает уже непосредственно устройство зеленых зон, грядок с дренажной системой. Синяя линия на схеме (между перекрытием и слоем полотна геотекстиля) — это, конечно, гидроизоляция, защищающая перекрытия от влаги

Зачем нужно покупать и использовать геотекстильное полотно?

Для защиты фундаментов, цоколей и стен зданий от разрушения грунтовыми водами

Для предотвращения разрушения и деформации садовых дорожек

Геотекстиль предотвращает размывание плодородного слоя почвы.

Последние статьи о геотекстиле и геомембранах

Недавно опубликованные статьи из Geotextiles and Geomembranes.


Хао Чен | Цзянь Чу | Вэй Го | Кок Панг Лам
Донг Хуй Нго | Суксун Хорпибулсук | Апичат Суддипонг | Wisanukorn Samingthong | Артит Удомчай | Prajueb Doncommul | Арул Арулраджа | Мьин Вин Бо
Минцай Цзя | Вэнькай Чжу | Чао Сюй
Силин Ву | Илинь Чен | Юян Чжу | Пей Чжан | Александр Шойерманн | Гуанцю Цзинь | Вэй Чжу
Хенаро Гонсало Карнеро-Гусман | Абдельмалек Буазза | Уилл П. Ворота | Р. Керри Роу | Ребекка МакВаттерс
Цзянь-Фэн Чен | Лян-Юн Ли | Чжэнь Чжан | Сюй Чжан | Чао Сюй | Сатиямурти Раджеш | Шоу-Чжун Фэн
Амр М. Морси | Хорхе Г. Зорнберг
Yajun Wu | Ян Сюй | Сюйдун Чжан | Итиан Лу | Гуан Чен | Сяодун Ван | Бинджи Сонг
Амир Мохсен Сафаи | Ахмад Махбуби | Али Нурзад
Ганг Чжэн | Сяосюань Юй | Хайзуо Чжоу | Синюй Ян | Вэй Го | Пэнбо Ян
Мохаммад Реза Арвин | Масуд Аббаси | Хоссейн Халвати Фалиани
Т.С. да Силва Бурке | M.Z.E.B. Эльшафи
Пэн Чжао | Сун Юань | Лянпу Ли | Ци Гэ | Цзюнь Лю | Лунхуань Ду
Лян Лу | Shuwen Ma | Цзунцзянь Ван | И Чжан
Deendayal Rathod | Мохаммед Шакил Абид | Сай К.Vanapalli
Куок Ань Тран | Паскаль Виллар | Даниэль Диас
Цзюньи Дуань | Гуолинь Ян | Юлианг Лин | Xinting Cheng | Чжихао Дай
Люцзян Ван | Сихонг Лю | Чаомин Шен | Ян Лу
Р.С. Гарсия | ДЖО. Авесани Нето
Луи Кинг | Дэниел Кинг | Абдельмалек Буазза | Джоэл Гниэль | Р. Керри Роу
Тронг Нгиа Нгуен | Деннес Т. Бергадо | Мамору Кикумото | Фуок Х. Данг | Салиса Чайяпут | Фу-Куонг Нгуен
Аллам Ардах | Мурад Абу-Фарсах | Джордж Вояджис
ЧАС.А. Такли | C.B. Lake | М. Алимохаммади
Чухао Лю | Буддима Индраратна | Чолачат Руджикиаткамджорн
Вэй-Бинь Чен | Тао Сюй | Ван-Хуан Чжоу
П.Паванелло | П. Каррубба | Н. Морачи
Лэй Ван | Чуньхай Ван | Хуабэй Лю | Чинг Хунг
Тимоти Д. Старк | Марио А. Эрнандес | Даниэль С. Роэ
Д.Р. Манохар | П. Анбажаган
S.H. Мирморади | М. Эрлих | L.F.O. Magalhães
Ян Чжуан | Сяо-Ян Цуй | Кан-Ю Ван | Цзюнь Чжан
Чаомин Шен | Kewei Fan | Сихонг Лю | Люцзян Ван | Чжицян Лай | Вэйхай Юань
Ю Чжан | Цян Тан | Пэйсинь Ши | Такеши Кацуми
Гильерме Пепплоу Пьюцци | Уго Карлос Шойерманн Фильо | Джо Арнальдо Виллена дель Карпио | Нило Сезар Консоли
Шахин Газизаде | Кристофер А.Чуть-чуть
Эхсан Солатян | Николя Бюше | Алан Картер
Иман Голпазир | Аббас Галандарзаде
Нариман Хорсандиардебили | Махмуд Газави
Чжимин Чао | Гэри Фоумс
Эдуардо Панигуэль Оливейра | Рафаэль Брито де Моура | Кайо Помпеу Кавальери | Рафаэль де Оливейра Тиецци
Деннес Т.Бергадо | Салиса Чайяпут | Suthasinee Artidteang | Тронг Нгиа Нгуен
Вольфганг Лиске | Флориан Христос | Wiebke Baille | Джеммина Ди Эмидио | Торстен Вихтманн
Ши-Цзинь Фэн | Цзи-Юн Чанг | Хун-Синь Чен | Ян Шен | Цзя-Лян Ши
Джавад Садеги | Али Реза Толоу Киан | Хоссейн Гиасинежад | Мосарреза Фаллах Мокаддам | Сепер Мотевалли
Сохейл Гадр | Алиреза Самедзаде | Хади Бахадори | Арья Ассади-Лангроуди
Та Тхи Хоай | Тошифуми Мукуноки

типов геотекстиля - функции и применение в строительстве

Геотекстиль - это синтетический проницаемый текстильный материал, используемый для улучшения характеристик почвы.Он имеет способность отделять, фильтровать, укреплять, защищать и дренировать при использовании вместе с почвой. Геотекстиль - идеальный материал для многих инфраструктурных работ, таких как дороги, гавани, свалки, дренажные сооружения и другие гражданские проекты.

Рис. 1. Использование геотекстиля в различных местах.

Виды геотекстиля

Геотекстиль состоит из полимеров, таких как полиэстер или полипропилен. В зависимости от способа изготовления они делятся на 3 категории:
1) тканый геотекстиль
2) нетканый геотекстиль
3) трикотажный геотекстиль

1.Тканый Геотекстиль

Обычно встречающийся геотекстиль является тканым и изготавливается с использованием техник, аналогичных ткачеству обычного текстиля для одежды. Этот тип имеет характерный вид двух наборов параллельных нитей или пряжи. Пряжа, идущая по длине, называется основой, а перпендикулярная - утком. (Как показано на рисунке ниже)

Рис. 2: тканый геотекстиль.

2. Геотекстиль нетканый

Нетканый геотекстиль изготавливается либо из непрерывной нити, либо из короткого штапельного волокна.Склеивание волокон выполняется с использованием термических, химических или механических методов или комбинации методов.

Рис. 3. Нетканый геотекстиль.

Геоволокна, полученные путем механического сцепления или химического или термического связывания, имеют толщину 0,5-1 мм, в то время как химически связанные нетканые материалы имеют сравнительную толщину, обычно порядка 3 мм.

3. Геотекстиль трикотажный

Трикотажный геотекстиль изготавливается путем соединения ряда петель пряжи вместе.Все трикотажные геосинтетические материалы формируются с использованием техники вязания в сочетании с каким-либо другим методом изготовления геосинтетических материалов, например, плетением.

Рис. 4: Трикотажный геотекстиль.

Помимо этих трех геотекстилей, используются другие геосинтетические материалы: геосетки, георешетки, геоячейки, геомембраны, геокомпозиты и т. Д., Каждый из которых имеет свои отличительные особенности и используется для специальных приложений.

Рекомендуется прочитать: Геосинтетика в гражданском строительстве и строительных работах

Функции геотекстиля

Режим работы геотекстиля в любом приложении определяется шестью дискретными функциями:

Рис. 5: Функции геотекстиля.

1. Отделение

Разделительная функция геотекстиля в основном используется при строительстве дорог. Геотекстиль предотвращает смешение двух смежных грунтов. Например, отделяя мелкозернистый грунт земляного полотна от заполнителей основного слоя, геотекстиль сохраняет дренаж и прочностные характеристики заполнителя.

Некоторые из применимых областей:

  • Между земляным полотном и каменным основанием грунтовых и мощеных дорог и аэродромов.
  • Между земляным полотном на железных дорогах.
  • Между свалками и каменными плитами.
  • Между геомембранами и слоями дренажа песка.

2. Фильтрация

Равновесие системы геотекстиль-почва, которое обеспечивает адекватный поток жидкости с ограниченной потерей почвы через плоскость геотекстиля. Пористость и проницаемость - основные свойства геотекстиля, которые связаны с инфильтрационным действием.

Обычным приложением, иллюстрирующим функцию фильтрации, является использование геотекстиля в отводе по краю дорожного покрытия, как показано на рисунке выше.

3. Арматура

Введение геотекстиля в почву увеличивает прочность почвы на растяжение так же, как сталь в бетоне. Прирост прочности грунта за счет введения геотекстиля происходит за счет следующих 3 механизмов:

  • Боковое ограничение за счет межфазного трения между геотекстилем и почвой / заполнителем.
  • Принуждение плоскости потенциального разрушения несущей поверхности к созданию альтернативной поверхности с более высокой прочностью на сдвиг.
  • Мембранный тип поддержки колесных нагрузок.

4. Уплотнение

Между существующим и новым слоями асфальта пропитывается слой нетканого геотекстиля. Геотекстиль впитывает асфальт и становится гидроизоляционной мембраной, сводя к минимуму вертикальный поток воды в структуру дорожного покрытия.

Использование геотекстиля в строительстве

Сфера применения геотекстиля в инженерной сфере очень широка. Применение геотекстиля дано в рубрике «Характер работ».

1. Дорожные работы

Геотекстиль широко применяется при строительстве дорог. Он укрепляет почву, добавляя ей прочности на разрыв. Он используется как слой быстрого обезвоживания в дорожном полотне, геотекстиль должен сохранять свою проницаемость, не теряя своих разделяющих функций.

Рис. 6: Использование геотекстиля в дорожном строительстве.

2. Железнодорожный завод

Тканые или нетканые материалы используются для отделения почвы от подпочвы, не препятствуя циркуляции грунтовых вод там, где почва неустойчива.Обертывание отдельных слоев тканью предотвращает смещение материала вбок из-за ударов и вибрации движущихся поездов.


Рис. 7: Использование геотекстиля на железных дорогах.

3. Сельское хозяйство

Используется для борьбы с буровым раствором. Для улучшения грязных тропинок и троп, используемых для крупного рогатого скота или для легкого движения, используются нетканые материалы, которые складываются внахлест, чтобы включить в них трубу или массу песка.

4. Дренаж

Использование геотекстиля для фильтрации почвы и гранулированного материала более или менее одного размера для транспортировки воды все чаще рассматривается как технически и коммерчески жизнеспособная альтернатива традиционным системам.Геотекстиль выполняет функцию фильтрующего механизма для дренажей в земляных дамбах, на дорогах и автомагистралях, в резервуарах, за подпорными стенами, глубокими дренажными траншеями и в сельском хозяйстве.


Рис. 8: Использование геотекстиля при строительстве водостока.

5. Река, каналы и прибрежные сооружения

Геотекстиль защищает берега рек от эрозии из-за течений или волн. При использовании в сочетании с естественными или искусственными камнями они действуют как фильтр.


Рис. 6. Использование геотекстиля при строительстве каналов.

Также читайте: Геосетки - типы, функции, применение и преимущества в строительстве

Нанотехнологические формулы и моделирование улучшения гидравлической проницаемости нетканого геотекстиля

2.1. Введение

Геосинтетические материалы как особые функциональные материалы в последнее время сыграли очень важную роль в развитии и улучшении коммунальных услуг в геотехнической, экологической и транспортной областях. В частности, тканые и нетканые геотекстили широко используются в 120 конкретных областях применения, как описано ранее, из-за их различных функций, таких как разделение, армирование, фильтрация, дренаж и т. Д.( Ingold, T. S., 1994, ) Иглопробивной нетканый геотекстиль для армирования земляного полотна не имеет большой разницы в механических свойствах между машинным и поперечным направлениями из-за беспорядочно перепутанной структуры штапельных волокон в любых направлениях. Кроме того, нетканый геотекстиль обладает отличными дренажными и фильтрующими функциями, пропускает жидкость и удерживает почву на входе в гражданские и геотехнические объекты. ( Holtz, R.D. et al., 1997; Van Zanten, R.V., 1986, ) Водопроницаемость нетканого геотекстиля зависит от перепутанного состояния волокон, состава волокна, толщины и т. Д. В случае узлов волокон, таких как нетканый геотекстиль, на водопроницаемость влияет морфологическая структура этих волокон макроскопические точки зрения. В этом исследовании были изготовлены ламинарные геотекстильные композиты с различной плотностью укладки волокон, и было изучено влияние ламинарных структур на водопроницаемость.

2.2. Теория нормальной проницаемости ламинарных геотекстильных композитов

Нетканый геотекстиль - это материал с высокой пористостью, имеющий трехмерную структуру с различной ориентацией волокон.Предполагается, что форма пор геотекстиля очень узкая и трубчатая, и поэтому проницаемость геотекстиля зависит от распределения пор по размерам. Структурная модель ламинарных геотекстильных композитов рассматривается как сборка узких трубок, которые соединяются друг с другом с различной плотностью упаковки волокон. На рис. 17 показаны две схематические диаграммы ламинарных геотекстильных композитов и сборки с различной плотностью упаковки волокон. Из закона Дарси водопроницаемость ламинарных геотекстильных систем можно записать следующим образом:

QA = hT1⋅K2 + T2⋅K1K1⋅K2E1

, где Q = количество потока, мм 3

A = поперечный площадь сечения геотекстиля, мм 2

h = напор воды на геотекстиле, мм

T = толщина геотекстиля, мм

K 1 , K 2 = коэффициент поперечной проницаемости геотекстиля верхнего и нижнего слоя, соответственно, см / сек

Коэффициент поперечной проницаемости ламинарных геотекстильных композитов, K , можно рассчитать по формуле:

K = T1 + T2T1⋅K2 + T2⋅K1K1⋅K2E2
Рисунок 17.

Схематические диаграммы (а) ламинарных геотекстильных композитов и (б) структурная модель труб с различной плотностью упаковки волокон.

Проницаемость,, может быть записана как

, где where 1 , Ψ 2 = диэлектрическая проницаемость верхнего / нижнего геотекстиля

Если скорость потери гидравлического давления, f i , рассматривается на границе раздела геотекстилей, диэлектрическая проницаемость Ψ 'может быть рассчитана следующим образом:

1Ψ' = 1Ψ1 + 1 (1 − fi) ⋅Ψ2E4

Для удобства уравнение (4) можно переписать как:

fi = 1 −1Ψ2⋅ (1Ψ' − 1Ψ1) E5

2.3. Экспериментальная

2.3.1. Подготовка образца

Для изготовления ламинарных геотекстильных композитов, плотность волокон геотекстиля была определена соответственно. Для изготовления ламинарных геотекстильных композитов использовалось шесть типов волокон. Характеристики этих образцов приведены в таблице 3.

Образцы Тип пряжи Вес (г / м2) Толщина (мм)
A Штапельное волокно 510 4.14
B 240 1.88
C 390 2.86
D
Пряжа щелевидная 700 1,15
F 220 0,68

Таблица 3.

Характеристики образцов для изготовления ламинарных геотекстильных композитов.

2.3.2. Производство ламинарных геотекстильных композитов

Ламинарные геотекстильные композиты с различной плотностью укладки волокон были изготовлены иглопробивным способом. Плотность упаковки волокон в верхних частях была меньше, чем в нижних частях, и спецификации шести ламинарных геотекстильных композитов представлены в таблице 4.

9033 9033
Геотекстильный композит A – B A – C A / E A – F D / A D / C
Толщина (мм) 6.02 7,00 5,29 4,82 8,10 6,82
Вес (г / м2) 750 800 1,210 7304 Таблица 4.

Технические характеристики ламинарных геотекстильных композитов.

2.3.3. Испытание на водопроницаемость

Гидравлическую проводимость ламинарных геотекстильных композитов определяли с точки зрения диэлектрической проницаемости методом постоянного напора и методом падающего напора в соответствии с методом испытаний ASTM D 4491.Коэффициент проницаемости был определен путем умножения диэлектрической проницаемости и толщины геотекстиля. ( Fluet Jr, J. E., 1985; Комитет ASTM D 35, 2015 )

2.4. Результаты и обсуждение

2.4.1. Гидравлическая проницаемость

В таблице 5 показаны значения диэлектрической проницаемости и коэффициенты проницаемости в поперечной плоскости для шести ламинарных геотекстильных композитов по результатам испытания проницаемости в поперечной плоскости и теоретические значения, полученные с помощью уравнений (2) и (3).На рисунке 18 показаны обратная диэлектрическая проницаемость и коэффициенты проницаемости в поперечной плоскости. Для интерпретации явлений проницаемости удобнее определять проницаемость для воды, используя диэлектрическую проницаемость, чем коэффициент проницаемости в поперечной плоскости. Следовательно, теоретические значения водопроницаемости ламинарных геотекстильных композитов больше, чем экспериментальные. Считалось, что это произошло из-за эффектов потери гидравлического давления в результате изменения пористых областей на внутренней поверхности раздела геотекстильных композитов.

Коэффициент проницаемости 8 сек (сек.) 903 3,1 2,828 D
Ламинарный
Геотекстиль
Композитный
Верхний слой Нижний
слой
Композитный Ур. (2) Верхний
Слой
Нижний слой Композитный Ур.(3)
A / B 4,951 2,364 3,576 3,757 1,173 1,258 0,578 0,607
3,039 1,086 0,743 0,411 0,441
A / E 4,914 0,023 0,096 0,105 0,096 0,105 020 0,018 0,020
E / A 0,023 4,914 0,091 0,106 0,020 1,193 0,017
9033 9033 9033 9033 9033 9033 9033 0,029 0,185 0,199 1,193 0,042 0,038 0,041
D / A 3,487 3,956 3,513 712 0,881 0,956 0,434 0,458
D / C 4,427 2,042 2,812 2,972 1,118
2,042 4,427 2,860 2,972 0,714 1,118 0,419 0,436

Таблица 5.

Коэффициент проницаемости геотекстиля и диэлектрическая проницаемость композитного материала

Рис. 18.

Обратные значения нормальной проницаемости и диэлектрической проницаемости для нескольких образцов нетканого геотекстиля.

2.4.2. Моделирование с помощью входных форм

Входные формы внутренней поверхности раздела ламинарных геотекстильных композитов, которые связаны со скоростью потери гидравлического давления, показаны на рисунке 19. В случае различных пористых областей ламинарных геотекстильных композитов диэлектрическая проницаемость и скорость потерь гидравлического давления представлены в Таблице 6. Чем ниже значения коэффициентов поперечной проницаемости и диэлектрической проницаемости, тем больше потеря гидравлического давления.Вот почему входные формы внутреннего интерфейса ламинарных геотекстильных композитов были раструбными или мягкими трубчатыми структурами.

Рисунок 19.

Входные формы внутренней границы ламинарных геотекстильных композитов.

9014 Скорость потери давления 9033
Ламинарный
Геотекстиль
Композитный
Допустимая проницаемость (с – 1)
Слой Нижний
Слой
Составной
A – B 1.173 1,258 0,578 0,095
A – C 1,086 0,743 0,411 0,111
A – E 0,033 9033 9033
E – A 0,020 1,193 0,017 0,144
A – F 1,193 0,042 0,038 0,066 .881 0,956 0,434 0,105
D – C 1,118 0,714 0,412 0,085
C – D

Таблица 6.

Скорость потери гидравлического давления ламинарных геотекстильных композитов.

2,5. Заключение

Для ламинарных геотекстильных композитов, имеющих различную плотность упаковки волокон, водопроницаемость снижалась с меньшей плотностью упаковки волокон, и это было связано с более громоздкой и менее плотной структурой волокон.Было разумно использовать диэлектрическую проницаемость для интерпретации водопроницаемости ламинарных геотекстильных композитов вместо коэффициента проницаемости в поперечной плоскости. Экспериментальные значения водопроницаемости показали меньшие значения, чем теоретические значения из-за скорости потери гидравлического давления и входных форм внутренней поверхности раздела. Из этих результатов было известно, что гибридная структура геотекстиля для выполнения функции интеллектуального дренажа может быть изготовлена ​​путем изменения плотности упаковки волокон.

Натуральные волокна в геотекстиле | Использование натуральных волокон в геотекстиле

Различные волокна как натуральные, так и Категория синтетических может использоваться в качестве геотекстиля для различных применений.

Натуральный Волокна:

Натуральный волокна в виде бумажных полосок, джутовой сетки, стружки или шерстяной мульчи. используется в качестве геотекстиля. В некоторых приложениях для укрепления почвы геотекстиль должен служить более 100 лет.Но биоразлагаемый натуральный геотекстиль преднамеренно производится так, чтобы иметь относительно короткий период жизнь. Обычно они используются для предотвращения эрозии почвы до появления вегетации. может правильно закрепиться на поверхности земли. Обычно используемые натуральные волокна:

  1. Рами
  2. Джут

Рами:

Эти субтропические лубяные волокна, которые получают из растений от 5 до 6 раз год.Волокна имеют шелковистый блеск и имеют белый вид даже в небеленое состояние. Они состоят из чистой целлюлозы и обладают высочайшими цепкость всех растительных волокон.

Джут:

Это универсальный растительное волокно, которое является биоразлагаемым и способным смешиваться с почвой и служат питательным веществом для растений. Их быстрая биоразлагаемость становится слабость для использования в качестве геотекстиля. Однако продолжительность их жизни может быть продлен до 20 лет за счет различных обработок и смешивания.Таким образом, это возможно изготовление разработанного биоразлагаемого джутового геотекстиля, имеющего удельная прочность, пористость, проницаемость, проницаемость в зависимости от потребности и специфичность местоположения. Почва, состав почвы, вода, качество воды, вода поток, ландшафт и т. д. физическая ситуация определяет применение и выбор какой именно джутовый геотекстиль следует использовать.

В отличие от синтетического геотекстиль, хотя джутовый геотекстиль менее прочен, но в нем также есть преимущества в определенных областях, особенно при агромульчировании и т.п. область, где должно произойти быстрое уплотнение.Для борьбы с эрозией и соображения о сельских дорогах, защита почвы от природных и сезонных деградация, вызванная дождем, водой, муссонами, ветром и холодной погодой, очень важна параметры. Джутовый геотекстиль, как разделитель, армирование и дренаж мероприятия, наряду с эрозией верхнего слоя почвы в уступах и растрескивании, используются довольно удовлетворительно. Кроме того, после разрушения джутового геотекстиля лигномасса образуется, что увеличивает содержание органических веществ в почве, плодородие, структуру, а также усиливает вегетативный рост с дальнейшим уплотнением и стабильностью почвы.

синтетический Волокна:

четыре основных синтетических полимера, наиболее широко используемых в качестве сырья для геотекстиль бывает полиэфирным, полиамидным, полиэтиленовым и полипропиленовым. В Самый старый из них - полиэтилен, открытый в 1931 году компанией ICI. Другой группа полимеров с многолетней историей производства - это семейство полиамидов, первый из которых был открыт в 1935 году. Следующий старейший из четырех основных полимеров Семейство, имеющее отношение к производству геотекстиля, - это полиэстер, о котором было объявлено в 1941 г.Будет разработано самое последнее семейство полимеров для геотекстиля полипропилен, который был открыт в 1954 году. волокна:

  1. Поли амиды
  2. полиэфиры
  3. Полиэтилен
  4. Полипропилен
  5. поливинил хлорид
  6. Этилен битум сополимерный
  7. хлорированный полиэтилен

Поли Амиды (PA):

Там два наиболее важных типа полиамидов, а именно нейлон 6 и нейлон 6,6, но они очень мало используются в геотекстиле.Первый - алифатический полиамид получен полимеризацией нефтяного производного ε-капролактама. В второй тип также представляет собой алифатический полиамид, полученный полимеризацией соль адипиновой кислоты и гексаметилендиамина. Они производятся в форма ниток, которые нарезаны на гранулы. У них больше силы, но меньше модули, чем полипропилен и полиэстер. Они также легко склонны к гидролиз.

полиэфиры (ПЭТ):

Полиэстер синтезируется путем полимеризации этиленгликоля с диметилтерефталатом или с терефталевой кислотой.Волокно имеет высокий модуль прочности, сопротивление ползучести. и общая химическая инертность, благодаря чему он больше подходит для геотекстиль. На него воздействует полярный растворитель, такой как бензиловый спирт, фенол и мета-крезол. При pH от 7 до 10 срок его службы составляет около 50 лет. Это обладает высокой устойчивостью к ультрафиолетовому излучению. Однако установка Следует соблюдать осторожность, чтобы избежать ненужного воздействия света.

Полиэтилен (PE):

Полиэтилен может производиться в высококристаллической форме, что является чрезвычайно важным характеристика в волокнообразующем полимере.Три основные группы полиэтилена: Полиэтилен низкой плотности (LDPE, плотность 9,2-9,3 г / куб. См), линейная низкая плотность полиэтилен (LLDPE, плотность 9,20-9,45 г / см) и полиэтилен высокой плотности (HDPE, плотность 9,40-9,6 г / см).

Полипропилен (ПП):

Полипропилен представляет собой кристаллический термопласт, полученный путем полимеризации мономеров пропилена в наличие стереоспецифической каталитической системы Зейглера-Натта. Гомополимеры и сополимеры представляют собой два типа полипропилена.Гомополимеры используются для волокна и пряжи, тогда как сополимеры используются для различных промышленных Приложения. Пропилен в основном доступен в гранулированной форме.

Оба Полиэтиленовые и полипропиленовые волокна склонны к ползучести из-за их низкой стеклянности. температура перехода. Эти полимеры представляют собой чисто углеводороды и химически инертен. Набухают под действием органических растворителей и обладают отличной стойкостью. к дизельным и смазочным маслам. Исследования захоронения почвы показали, что кроме присутствует компонент с низким молекулярным весом, ни HDPE, ни полиэтилен атакован микроорганизмами.

поливинил хлорид (ПВХ):

поливинил хлорид в основном используется в геомембранах и в качестве термопластичного покрытия. материалы. Основным сырьем для производства ПВХ является винил. хлористый. ПВХ доступен в виде сыпучего порошка.

Этилен сополимерный битум (ECB):

Этилен сополимерная битумная мембрана использовалась в строительных работах в качестве уплотнения материалы.Для производства ЭКБ в качестве сырья используются этилен и бутил. акрилат (вместе составляет 50-60%) и специальный битум (40-50%).

Хлорированный Полиэтилен (CPE):

Уплотнение мембраны на основе хлорированного полиэтилена обычно изготавливают из CPE смешанный с PVC или иногда PE. Свойства CPE зависят от качества ПЭ и степень хлорирования.

Изображение Предоставлено:

  1. елмич.com.au

Эта статья была Первоначально опубликовано в блоге для учащихся Textile, который ведет Мажарул Ислам Кирон.

Геотекстиль - Геотекстиль

© 2001, 2002 Гиперактивный
Технологии
Геотекстиль
Синтетика Отрасли
Введение
Геотекстильные материалы и инженерия (Г.S.E.) - австралийский агент для всего спектра геосинтетических продуктов синтетической промышленности и для ассортимента нетканых материалов из полиэстера, производимых Johns Манвилл. Synthetic Industries - один из крупнейших мировых производителей текстиля и волокон и производит широчайший ассортимент геосинтетических материалов. продукты в отрасли сегодня.

Synthetic Industries является производителем, сертифицированным по ISO 9002, и имеет имеет более чем 13-летний опыт разработки и производства качественные геотекстильные изделия.Производство полиэстера Johns Manville, нетканый геотекстиль из непрерывных волокон одного из новейших фабрики спанбонда в мире.

Нетканый материал Геотекстиль
Нетканый геотекстиль Synthetic Industries изготавливается из полипропилена. и производятся с использованием иглопробивной технологии штапельного волокна.Полипропилен - очень прочный полимер с отличными химическими свойствами. и биологическая стойкость, с добавлением УФ-ингибиторов становится идеальное волокно для производства геотекстиля.

Иглопробивная техника изготовления штапельного волокна производит геотекстиль с высокой прочностью и превосходной устойчивостью к проколам и большую живучесть, что делает их чрезвычайно устойчивыми к монтажные напряжения.

Полиэфирный геотекстиль Johns Manville изготавливается с помощью соединительной иглы. перфорированная, непрерывная нить, технология. Полиэстер особенно важно, когда геотекстиль используется в качестве тротуарной ткани.

тканый Геотекстиль
G.S.E. Плетеный геотекстиль производится методом экструзии и продольной резки. полипропиленовой пленки, затем плетение этих отдельных нитей для образования фабрика.Они характеризуются высокой прочностью на разрыв при низких удлинение (высокий модуль упругости) и предназначены для разделения, стабилизация и армирование.
Не Тканый геотекстиль
Не Тканый, иглопробивной,
Полиэстер, непрерывная нить
Тест Метод Тест Номер ссылки GSE
500
GSE
750
GSE
1000
GSE
2000
GSE
2500
GSE
3000
GSE
4000
GSE
5000
широкий Поездка
(кН / м)
AS3706-2 6 7.5 9,5 12,5 17 19 26 38
трапециевидный Слеза
(П)
AS3706-3 210 215 250 280 390 485 520 930
CBR Взрыв
(кН)
AS3706.4 1,1 1,4 1,7 2,3 3,2 3,5 4,4 6,8
г Рейтинг QMRD 850 1100 1350 1700 2300 2700 3500 5600
Грейфер Растяжение
(П)
AS2001.2,3 390 490 600 830 1100 1250 1600 2800
поры Размер мокрого сита
Микроны
NFG38017 165 150 120 110 100 80 80 60
Расход Оценка
(л / м 2 / с)
AS3706.9 300 250 180 160 130 110 80 65
Проницаемость Коэффициент 10 -4 м / с
@ 2 кПа
35 30 30 30 30 30 25 25
Спецификация таблица типовых механических и ориентировочных гидравлических параметров.Технические характеристики продукта могут быть изменены без предварительного уведомления. в рамках постоянного развития. 2 сентября 1999 г.
тканый Геотекстиль
тканый ПП
Тест Метод Тест Номер ссылки GSE
W1000
GSE
W2000
GSE
W4000
GSE
W5000
широкий Поездка
(кН / м)
AS3706-2 32 54/42
md / cmd
НЕТ НЕТ
трапециевидный Слеза
(П)
AS3706-3 440 650/520
md / cmd
НЕТ НЕТ
CBR Взрыв
(кН)
AS3706.4 3,9 7,6 НЕТ НЕТ
г Рейтинг QMRD 3800 8000 НЕТ НЕТ
Грейфер Растяжение
(П)
AS2001.2,3 1100 2300/2000
md / cmd
НЕТ НЕТ
Спецификация таблица типовых механических и ориентировочных гидравлических параметров. Технические характеристики продукта могут быть изменены без предварительного уведомления. в рамках постоянного развития. 2 сентября 1999 г.
«ГЕОТЕКС» Геотекстиль
Не Тканый, иглопробивной,
полипропилен, штапельное волокно и геотекстиль
Тест Метод Тест Номер ссылки 311 401 451 501 601 701 801 861 1001 1601
широкий Поездка
(кН / м)
AS3706-2 7 9 10.5 12,5 15 16 17,5 19 21 31
трапециевидный Слеза
(П)
AS3706-3 175 240 265 330 350 400 445 500 575 870
CBR Взрыв
(кН)
AS3706.4 1555 1845 2110 2445 2670 3445 3780 4005 4450 7340
г Рейтинг QMRD >
1000
>
1400
>
1550
НЕТ >
2200
>
2800
>
3000
>
3600
>
4200
>
7400
Грейфер Растяжение
(П)
AS2001.2,3 420 555 620 755 775 1000 1090 1290 1445 1825
поры Размер
Микроны
ASTM D4751 150 150 150 150 150 150 150 150 106 106
Расход Оценка
(л / м 2 / с)
AS3706.9 380 350 290 НЕТ 260 220 220 220 160 100
Проницаемость Коэффициент 10 -4 м / с
@ 2 кПа
27 29 26 НЕТ 27 38 45 45 45 43
Спецификация таблица типовых механических и ориентировочных гидравлических параметров.Геотекстиль GEOTEX производится Synthetic Industries. на одном из крупнейших заводов по производству нетканых материалов в Мир. Они находятся под системой качества, соответствующей ISO9002. Технические характеристики продукта могут быть изменены без предварительного уведомления. в рамках постоянного развития. 09.02.1999
GEOPAVE Полиэфирный геотекстиль для мощения
Ткани для мощения GEOPAVE производятся специально для использования в битумных приложения для мощения.Они изготовлены из 100% непрерывного полиэстера. нити. Полиэстер устойчив до температуры свыше 250 градусов. по шкале Цельсия, поэтому на него не влияет горячий битум или асфальт.

Кроме того, GEOPAVE пропускается через горячие печи, нагретые до 200 градусов по шкале Цельсия, которая «предварительно усаживает» ткань, повышая ее стабильность при нанесении горячих битумов / асфальта. Других предложений по тротуарной ткани нет эта безопасность.

Включение тротуарной ткани GEOPAVE в напыляемое уплотнение или асфальт поверхность дает ряд преимуществ.

В обоих приложениях ткани используются для резервирования для битума, чтобы обеспечить водостойкий слой, практически устраняя просачивание поверхностных вод в тротуар под ним.

Кроме того, ткань, обладающая прочностью на разрыв и гибкостью, обеспечивает снимающий напряжение промежуточный слой, который может поглощать движения дорожного покрытия не вызывая трещин на поверхности.

G.S.E. Ткань HS Woven Polyester
The G.S.E. Тканые полиэфирные ткани серии HS используются в основном для приложения для высокопрочного армирования, включая:
  • Базальный Реконструкция набережных
  • Лагуна закрытие
  • усиленный, крутые склоны
  • усиленный грунтовые стены

Ассортимент тканых изделий HS являются изготовлены в Австралии с использованием полиэфирных волокон высокой прочности.Полиэстер обладает отличным сопротивлением ползучести и способен выдерживать длительные нагрузки при расчетном сроке службы более 100 лет.

HS Геотекстиль включает продукты «с полки», а также продукты, изготовленные на заказ служба. Это особенно полезно для укрепления насыпей. приложения, в которых расчетная прочность может быть изготовлена ​​на заказ.дизайн прочность в настоящее время колеблется от 90 кН / м до> 600 кН / м.

Геотекстиль на английском языке с контекстными примерами

Немецкий

Откачать шляпу 10 Wasserpumpen, 2 Stromgeneratoren, 2 Stromgeneratoren, 8 Leuchtkörper, 2 Rollen Geotextil и 5000 Paraffinleuchten angeboten.

Английский

Венгрия предложила 10 водяных насосов, 2 электрогенератора, 8 светящихся тел, 2 рулона геотекстиля, 5000 парафиновых горелок.

Последнее обновление: 2017-04-26
Частота использования: 1
Качество:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
