Самый известный инструмент для точных измерений – штангенциркуль, он прост и в то же время позволяет делать замеры, предел погрешности которых не превышает сотых долей миллиметра. Одна из разновидностей – разметочный штангенциркуль (ШЦР), предназначенный как для определения линейных размеров, так и для разметки поверхностей с большой точностью.

Принцип работы

Этот прибор устроен так же, как и обычный штангенциркуль. У него есть штанга – рейка из твёрдого сплава с нанесённой на ней шкалой делений. К рейке крепится скользящая рамка, которую можно передвигать вдоль штанги. У разметочного штангенциркуля есть 2 губки с напайками из твердосплавных пластин

– одна из них неподвижна, представляет собой один из торцов штанги. Другая находится на рамке и двигается вместе с ней.

Между губок можно зажать измеряемую деталь, при этом рамка закрепляется специальным винтом. Обычно штангенциркуль имеет ещё одну пару губок, предназначенную для снятия внутренних размеров.

Некоторые модели оснащены глубиномером, позволяющим измерять глубину отверстий, пазов и канавок. Самый важный элемент прибора, за счёт которого достигается точность измерений, это отсчётное устройство.

Наиболее простой вариант – нониус, который представляет собой обычную шкалу делений, нанесённую на один из краёв прорези рамки. Вместо нониуса, отсчётным устройством может быть циферблат часового типа или специальный компьютер.

Разметочный вариант прибора имеет конструкцию, идентичную описанной, и ещё несколько особенностей.

  • Циркульную систему разводки. Это приспособление нужно для удобства при проведении разметочных работ.
  • Материал губок повышенной твёрдости и их заострённая форма, что позволяет делать разметку по металлу и повышает точность, сводя к минимуму деформацию губок.

Основные технические условия определяет ГОСТ 166-89. Самые важные характеристики, которые стоит учитывать при выборе, такие.

  • Диапазон измерения. Штангенциркули с твердосплавными губками 250 мм, 300 мм и 400 мм относятся к инструментам с наиболее широким диапазоном в этой категории.
  • Допустимый предел погрешности. В зависимости от диапазона и класса точности принимает значения от 0.05 мм до 0.1 мм. Для моделей с большим диапазоном (1000 мм и более) погрешность может достигать 0.2 мм.

Штангенциркули с цифровым отсчётным устройством точнее механических.

При этом инструменты обоих типов требуют калибровки (установки нулевой отметки), предохранения от загрязнений, перекоса рамки во избежание потери точности.

Разновидности

При выборе конкретного типа измерительного устройства логично учесть его стоимость и собственные потребности. В продаже есть три основных типа штангенциркулей.

Наиболее простые и дешёвые модели – нониусные. Имеют 2 шкалы, одна из них нанесена на рамку, как в описанной выше конструкции. Чтобы определить линейный размер, нужно зафиксировать губки в нужном положении (они должны сжимать измеряемую деталь или плотно прилегать ко внутренним краям отверстия, канавки, паза), после чего снять измерения. Деление на штанге, которое оказалось левее нулевой позиции нониуса, показывает, сколько миллиметров составляет измеряемая длина. Чтобы определить дробную часть, нужно умножить порядковый номер первой совпавшей с главной шкалой риски на нониусе на цену его деления. Затем первое и второе значения сложить.

Чтобы не выполнять такую операцию при каждом замере, вы можете купить штангенциркуль с циферблатом. Он позволит вам увидеть значение сразу, по положению стрелки на часовой шкале. Две описанных модификации относятся к механическим. Обе отличаются долговечностью и достаточно высокой точностью. Время от времени нужно проверять, совпадает ли ноль нониуса (или стрелка циферблата) с нулём штанги при закрытых губках. Если нет – прибор не откалиброван.

Кроме этих разновидностей есть третий тип – электронные штангенциркули. За отсчет расстояния между губками отвечает специальный компьютер с датчиком, имеющим фиксированный дискретный шаг (обычно 0.01). Эти модели точнее, их калибровка выполняется одним нажатием кнопки сброса электронной шкалы на ноль. Но они стоят дороже, а срок их службы меньше. Они требуют периодической замены аккумулятора.

Для бытовых целей вам может подойти механический штангенциркуль, а цифровой инструмент хорош для более профессиональных измерений.

Есть несколько более частных случаев конструкции прибора, которые вы можете рассмотреть, если у вас есть специализированные задачи по замерам и разметке. Например, модели с удлинёнными губками для измерения внутренних труднодоступных участков или для определения межосевых расстояний.

Как выбрать?

Если вы хотите выбрать штангенциркуль для разметки, который подойдёт вам наилучшим образом, прежде всего обратите внимание на качество. Среди лучших производителей этих инструментов – швейцарский бренд Tesa, японский Mitutoyo, немецкая фирма Mahr. На отечественном рынке доверием пользуются Челябинский инструментальный завод (ЧИЗ) и Кировский инструментальный завод (КРИН).

Стоит принять во внимание функциональные особенности каждой из моделей. Есть стандартная конфигурация прибора, она отмечается производителем специальным обозначением ШЦ-I.

Это простой вариант с двумя измерительными губками. Если вам нужно делать замеры, например, диаметров отверстий, труб, какие-либо внутренние размеры, лучше остановить свой выбор на ШЦ-II с дополнительной парой губок, предназначенных как раз для этого.

Модели с циферблатом (круговой шкалой) отличаются маркировкой ШЦК. Если вы не стремитесь купить наиболее дешёвый вариант штангенциркуля, то имеет смысл выбрать из них, ведь работать с циферблатом проще, чем с делениями нониуса. Если ваша цель – купить дорогой инструмент с высшими показателями точности, то вам подойдёт цифровой прибор ШЦЦ, с помощью которого вы сможете выполнять измерения и разметку с точностью до 0.02 мм.

В зависимости от того, в каком диапазоне вы собираетесь производить измерения, выбирайте инструмент с оптимальной длиной штанги.

Существуют компактные модели для размеров не больше 20 см, но если вы хотите снимать точные размеры, скажем, при строительстве, то можете купить специализированный штангенциркуль с длиной штанги до 1 м и более. Только имейте в виду, что у него может быть больше погрешность измерений.

Наконец, не забывайте о специфике поверхности, для разметки которой будет использоваться штангенциркуль. Сталь, используемая в машиностроении, титан и различные твёрдые сплавы трудно размечать обычным инструментом. Вы можете выбрать модель с маркировкой ШЦТ – с губками из сплава повышенной твёрдости. Их можно подвергать более высоким нагрузкам без риска повреждений.

Многих беспокоит вопрос, есть ли опасность получить брак или подделку. Шанс того, что это произойдёт, сводится к нулю, если вы покупаете или заказываете инструмент в официальном магазине бренда. Совсем другое дело, если вы покупаете у поставщика без лицензии дилера. Может быть, они продают дешевле, но в этом случае продукция действительно может быть контрафактной. То же самое относится ко многим дешёвым китайским моделям штангенциркулей. При покупке обязательно проверьте, легко ли двигается рамка, не попадает ли она в перекос, соответствует ли ноль на нониусе (или стрелка на циферблате) началу главной шкалы при закрытых губках.

Как переделать обычный штангенциркуль в разметочный, смотрите далее.

Штангенциркуль -устройство, как пользоваться инструментом, фото

Щтангенциркуль – один из самых распространенных измерительных инструментов. Практически ни одна серьезная деталь из металла не изготавливается без использования этого инструмента. Появившись в конце 17 века, и дойдя до наших дней, он не так уж сильно изменился, разве что стал более точным.

Очевидно каждый, начиная с 1 класса школы, знает, что циркуль — это инструмент, при помощи которого легко чертить окружности и проводить измерения путем переноса расстояния между двумя точками на линейку. Такие же циркули, только из высококачественного металла с закаленными рабочими поверхностями (концами ножек) используются в слесарном деле для осуществления тех же операций, только на материалах, которые радикально тверже бумаги.

Эти приборы не имеют шкалы, а расстояния откладываются на линейке. Очевидно, что для нанесения многократной однотипной и одноразмерной разметки ничего другого и не надо. Отложил один размер, зафиксировал взаиморасположение ножек фиксирующим винтом, накернил центры размечаемых окружностей и размечай до полного истирания концов инструмента. Далее можно произвести заточку, перевыставить размер и продолжать работу.

Однако для подобных работ, но с часто меняющимися размерами нужен более технологичный инструмент. И он, конечно же, появился и очевидно имел приблизительно такой вид.

К одной из ножек циркуля приделали штангу и нанесли на нее разметку. Отпала процедура откладывания размера на линейке. К циркулю добавили штангу и к названию – тоже. Циркуль превратился в штангенциркуль. Также он известен под наименованием кронциркуль (крон – венец). И, правда: коронованный циркуль. Судя по своему месту в линейке измерительных инструментов, он – король.

Основные функции обычного штангенциркуля – измерить наружный или внутренний размер детали. Зачастую к этим параметрам добавляется функция измерения глубины.

Известно простонародное название этого инструмента – штангель, образовавшееся путем выбрасывания из слова самой труднопроизносимой части букв (штангеНЦИРКУль). Именно так между собой называют его слесаря и рабочие других профессий, связанных с использованием штангенциркуля. Но если вы услышите, что к этой профессиональной сленговой аббревиатуре кто-то добавляет слово циркуль, в итоге получая штангель циркуль – не просите показать его документ об образовании – это в любом случае липа.

Какие бывают штангенциркули, их устройство и фото

Прежде всего, нужно сказать, что еще с советских времен существует классификация штангенциркулей, насчитывающая 10 основных наименований, не считая специальных инструментов, о которых мы вспомним ниже. Конечно, нет смысла все их перечислять (кто захочет, найдет эту информацию в интернете). Мы рассмотрим только основные варианты исполнения этого инструмента.

На этой фото и фото современного штангеля, размещенных выше, изображен ШЦ-І, инструмент с двусторонними губками, одними – для измерения наружных размеров (5), вторыми – для внутренних (4), имеющий дополнительную штангу глубиномера (6), расположенную в пазу основной штанги.

По штанге (1) с основной шкалой измерений (3) передвигается подвижная рамка (2) со шкалой нониуса (7). Рамка фиксируется прижимным винтом (8).

Из всей номенклатурной линейки штангенциркулей нам еще будет интересен разметочный штангель ШЦР и ШЦТ-І, имеющий твердосплавные напайки концов губок – для разметки деталей из твердых металлов.

Изменения касаются больше частностей исполнения штангенциркулей. Они могут несколько отличаться друг от друга конструктивно (односторонние и двухсторонние губки, наличие или отсутствие рамки микрометрической подачи (8), исполнением из различных материалов т.п.)

И все же для рядового пользователя принципиальными будут отличия инструментов с обозначениями ШЦК – с круговой измерительной шкалой и ШЦЦ – с цифровой электронной шкалой.

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео.

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение. Здесь важно учитывать значение деления, которое указывается на циферблате.

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей. Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности. И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.

Разновидности специальных штангенциркулей — фото

Очень часто на основе этого инструмента выпускают специальные измерительные приборы узкого спектра действия (для замера диаметров внутренних и наружных канавок), как заводского изготовления, так и цехового, а иногда и для выполнения одной единственной операции, но очень многократно (для замера расстояния отверстия заданного диаметра от края детали) т. п.

Есть приборы, производящие одновременно несколько замеров.

И совсем уж специальные, как штангенциркуль для замера геометрических параметров сварных швов соединений разной толщины.

Существуют в природе такие инструменты, как штангенглубиномеры.

А вот более точные измерения проводятся приборами под названием микрометр (до 1/1000), но дома вряд ли он пригодится.

Также следует помнить, что для инструментов, которые используются на производстве, где необходима высокая точность прибора, рекомендуется делать поверку в специальных учреждениях.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как использовать штангенциркуль: как считываются измерения штангенциркуля

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

Краткое содержимое статьи:

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

  • Линейка – штанга
  • Губки для измерения внешней и внутренней части детали
  • Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
  • Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
  • Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр. ).

Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.

Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.

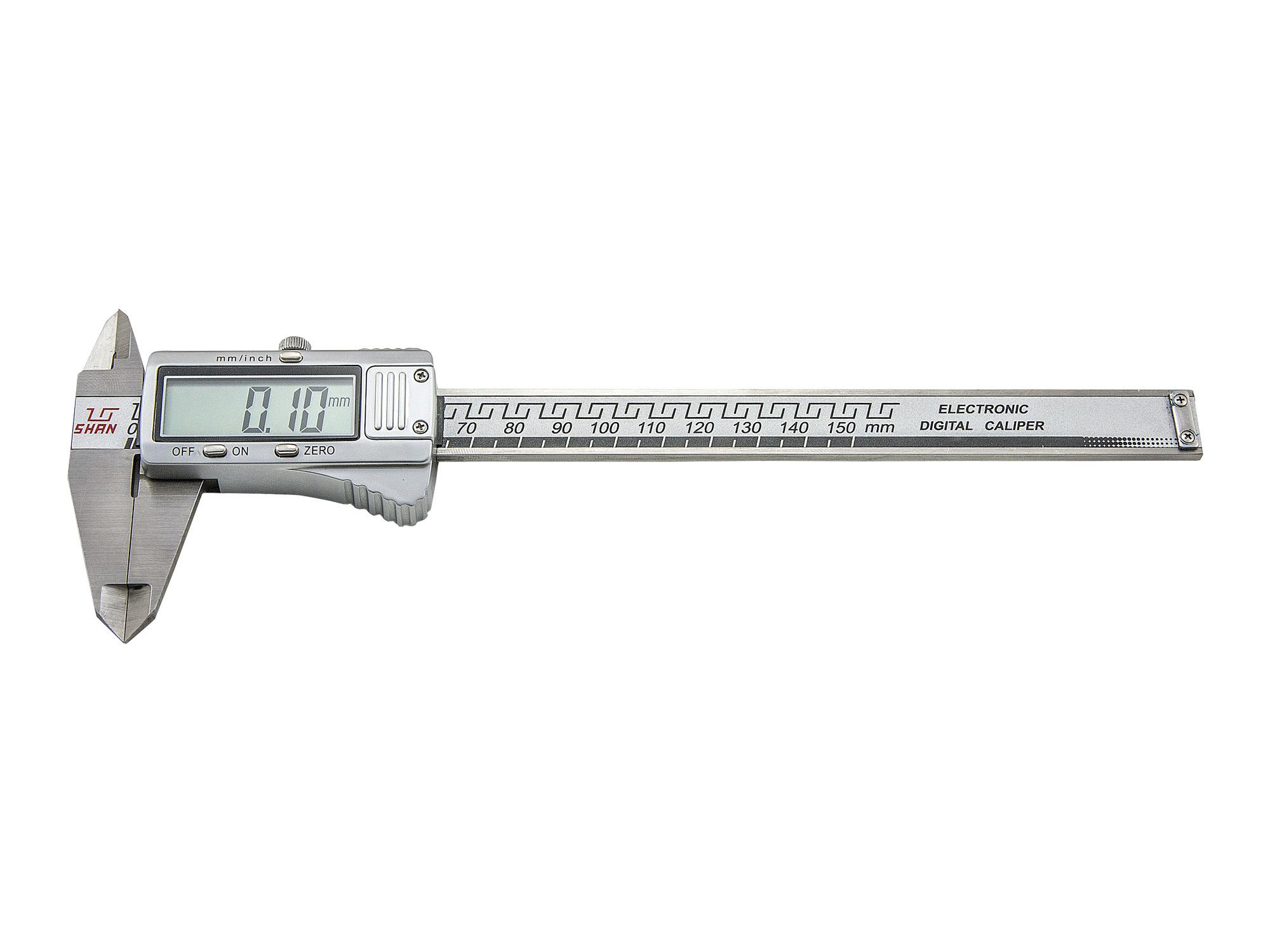

Цифровой штангенциркуль

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Инструмент рекомендуется протирать мягкой тканью, смоченной водно-щелочным раствором, после обработки вытереть насухо. Абразивы для очищения применять нельзя. Хранить штангенциркуль нужно в защитном чехле иди коробочке.

Перед каждым применением рекомендуется визуально проверять прибор, измерительные губки при сжатии не должны оставлять просвета, а деление нониуса должно быть на отметке “нуль”.

Качественный штангенциркуль – залог хорошего результата производства.

Фото использования штангенциркуля

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Как выбрать штангенциркуль для работы домашнего мастера

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

  1. классов точности;
  2. пределов измерения;
  3. удобств пользования;
  4. простоты конструкции;
  5. стоимости.

Содержание статьи

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

  1. внешних размеров;
  2. отступов на внутренних полостях;
  3. углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.


Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

  • базового элемента — штанги;
  • подвижной части — рамки с дополнительными устройствами.
Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

  1. механические со шкалами;
  2. цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Наиболее простая и распространенная марка штангенциркуля с типом шкалы нониуса. Типовая цена деления — 0,1 мм. Но есть приборы на 0,05 и 0,02.

Модель ШЦ-2

Прибор отличается от предыдущего наличием дополнительной рамки со стопорным винтом и регулирующим механизмом, а также специальной конструкцией губок.

Их нижняя часть позволяет замерять как внешние, так и внутренние размеры двумя различными рабочими поверхностями. Разница отсчета между ними в мм промаркирована прямо на корпусе.


Линия выступа внешних губок строго параллельна оси штанги. Это позволяет делать на них упор базовой поверхностью замеряемой детали: создается повышенная точность.

Верхние губки заострены и выполняют две задачи:

  1. возможность разметки;
  2. замер глубины тонких проточек.
Модель ШЦ-3

Прибор полностью повторяет конструкцию предыдущего, но у него отсутствует верхняя пара разметочно-измерительных губок.


ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

Механизм отсчета долей мм выполнен механическим устройством с круговой шкалой. Эти приборы обеспечивают самый высокий класс точности в своей группе: 0,02 или даже 0,01 мм.


Для перемещения подвижной рамки при выполнении замеров служит реечная передача, управляемая вращением колесика рукоятки. Фиксация головки тоже выполняется стопорным винтом.


К недостаткам этой модели относится необходимость поддержания ее реечного механизма штанги и рамки в постоянной чистоте.

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.


Добавочная буква «Ц» в маркировке обозначает работу измерительного устройства по цифровой технологии. Это значительно облегчает снятие отсчета. ШЦЦ-1 обладает самой высокой точностью: класс 0,01.

Как и на всех подобных приборах здесь имеются кнопки управления различными режимами и автономный источник питания, расположенный в специальном отсеке.

Задумываясь о качестве работы подобными измерителями не стоит забывать обо всех недостатках, присущих электронным приборам:

  • чувствительность к внешним электромагнитным полям;
  • ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
  • необходимости защиты от влажности и механических воздействий;
  • повышенная стоимость.

Электронные приборы в нерабочем положении содержат в специальных футлярах. Для выполнения измерений габаритов детали их извлекают и затем снова туда же укладывают. Они требуют более бережного обращения, чем простые механические аналоги.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

  1. осмотр внешнего состояния;
  2. проверка нулевого показания;
  3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

  • установку обеих шкал на ноль;
  • расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.


Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.


Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности. Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.


Ее ось должна быть перпендикулярно расположена к ним.


Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.


На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний


Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Определение углублений

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Для точного определения углубления необходимо:

  • обеспечить правильный упор торца штанги в базовую плоскость;
  • выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
  • обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
  • зафиксировать стопорный винт;
  • правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.


Чаще всего он используется для:

  • выбора сверл по диаметру;
  • определения внутренних диаметров трубок;
  • замера углублений отверстий и пазов.

Одно время было увлечение токарными работами по дереву и для них был своими руками создан станок из электрической дрели. Вот тогда штангенциркуль использовался очень часто.

Потом пришлось заменить дрель на трехфазный асинхронный электродвигатель и подключить его к однофазной сети. Но после этого интерес к токарным работам как-то угас, а станок простаивает…

Как показала личная практика, класса точности 0,1 мм для выполнения домашних работ вполне достаточно, а если соблюдать правила эксплуатации, то такой прибор работает очень долго и надежно.

Хотя кому-то покажется это явно недостаточным и возникнет желание для своих нужд купить электронный штангенциркуль ШЦЦ-1 с классом 0,01 мм. Решайте сами.

В заключение материала рекомендуем посмотреть обучающий трехминутный видеоролик владельца Доминик “Как пользоваться штангенциркулем”.

Задавайте вопросы в комментариях, делитесь прочитанным материалом с друзьями в соц сетях.

Полезные товары

Виды и типы штангенциркулей | ООО ЧИЗ

Штангенциркуль – это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.
Штангенциркуль предназначен для измерения линейных размеров (внешних, внутренних, глубин). Конструктивно штангенциркуль состоит из измерительной линейки, штанги, нониуса, фиксатора.
Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.
Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

Как и любой измерительный инструмент, штангенциркуль имеет шкалу делений (цена деления 0,01 означает, что инструмент измеряет размер с точностью до сотой миллиметра) и погрешность измерения. Приемлемой погрешностью считается погрешность до 10% от точности измерения инструмента. На производстве все штангенциркули регулярно один раз в 6 месяцев проходят метрологическую поверку.
Штангенциркуль должен продаваться и храниться в специальном футляре. (ГОСТ 13762-86)
При покупке следует обратить внимание, чтобы губки инструмента были ровными, а при их соприкосновении не было просвета. При сомкнутых губках шкала по нониусу должна быть установлена на нуле, линии нониусной шкалы должны быть четкими. Штангенциркуль должен комплектоваться паспортом, в котором должна стоять отметка о поверке инструмента.
Все штангенциркули подразделяются на 3 основных типа:
Нониусные штангенциркули (тип ШЦ) – классический тип штангенциркулей, отсчет показаний на которых производится по штриховой шкале. Принцип работы основан на совмещении рисок, нанесенных на штангу, с рисками на специальной измерительной планке, называемой «нониус». Штангенциркули данного типа выпускаются с точностью измерений 0,1 мм, 0,05 мм и 0,02 мм.

Цифровые штангенциркули (тип ШЦЦ) – более современная модель, отсчет показаний по которой осуществляется с использованием цифрового электронного табло. Этот тип обладает высокой точностью отсчета – 0,01 мм. Кроме того, программное обеспечение штангенциркулей позволяет установить «0» в любой точке отсчета, перевести единицы измерения в мм/дюймы, передать показания на персональный компьютер.

Стрелочные штангенциркули с круговой шкалой (тип ШЦС или ШЦК) – для снятия показаний используется стрелочный индикатор, вмонтированный в подвижную рамку штангенциркуля. Преобразование линейного перемещение рамки во вращение стрелки индикатора осуществляется посредством использования в конструкции реечно-зубчатой передачи, которая кроме ее прямого назначения, также делает всю конструкцию штангенциркуля более жесткой. Выпускаются стрелочные штангенциркули с ценой деления 0,02 мм и 0,01 мм.

Следующая важная характеристика – форма выпуска. Согласно ГОСТ 166-89, здесь также существует три типа:
Тип ШЦ-I – штангенциркуль с измерительными верхними и нижними губками и глубиномером. Данный тип позволяет измерять внутренние и внешние размеры изделий, выдвижной глубиномер служит для определения высот различных канавок, уступов, неровностей и т.п. Выпускаются длиной до 300 мм – модели ШЦ-I-125, ШЦ-I-150, ШЦ-I-200, ШЦ-I-250, ШЦ-I-300. Это самый универсальный и распространенный тип.

Тип ШЦ-II – штангенциркуль с верхними разметочными и нижними измерительными губками. Главное отличие – это острозаточенные верхние губки, позволяющие производить разметку на металлических, пластиковых и других поверхностях. Нижние губки служат для измерения наружных и внутренних линейных размеров. При измерении внутренних размеров к показаниям отсчетного устройства штангенциркуля необходимо прибавить толщину самих губок, это число указано непосредственно на губке, обычно 10 мм. Закругленная конструкция измерительных поверхностей позволяет измерять цилиндрические внутренние размеры. В отличие от типа ШЦ-I, здесь нет глубиномера. Выпускаются с длиной штанги до 2000 мм, самая «ходовая» модель – ШЦ-II-250.

Тип ШЦ-III – штангенциркуль с нижними измерительными губками. Служит только для определения линейных размеров. Как и в случае с ШЦ-II, на губках указана их толщина, этот число необходимо прибавить к показаниям штангенциркуля при измерении внутренних размеров. Назначение данного типа – измерение относительно больших величин. Выпускаются длиной до 4 метров (модель ШЦ-III-4000), хотя существует и «маленький» типоразмер ШЦ-III-160.

Кроме указанных основных трех типов, еще выпускаются специальные типы штангенциркулей, конструкция которых позволяет решать специфичные, узкоспециализированн

MNT-150 Штангенциркуль-колумбик 150 мм точность 0.02

Всем доброго времени суток.
Предлагаю на Ваш суд обзор штангенциркуля от китайской компании MNT с ценой деления 0.02 мм.

Зайдя в очередной раз на рынок увидел я бабушку, божий одуванчик которая торгует всякими старыми железками и лежал у нее на столе старенький колумбик, убитый мама не горюй (между губками для внутренних измерений пару мм просвета) и хотела она за него 15 баксов (по 1$ за 1 см длины штангеля) уверяя что вещь странная, цены не малой. В магазинах цены тоже не радовали за тот же самый штангенциркуль правда уже китайского производства просили от 13$ за упакованный в пакет, до 25$ за вариант «пенал в комплекте».
Так что пришлось удовлетворить потребности в измерительном инструменте за счет не совсем прямых поставок из Китая.
Сначала хотел электронный, но потом подумал и решил остановиться на аналоговом, пользоваться им умею, а батарейки имеют свойство кончатся в самое неудачное время.
Штангенциркуль поставляется в родном пластиковом пенале поверх которого одета картонка с обозначением того, что внутри.

Поверх обертки наклеен защитный код, для проверки подлинности товара.

Под картонной упаковкой скрывается сам пенал внутри которого нашлось место для самого штангеля, инструкции и картонки с датой производства.

На случай если кому интересно и понимаете китайский.

Инструкция подробно


Производитель не пожалел смазки, все пространство внутри пакета, вся поверхность штангеля и даже поролон под ним обильно пропитаны машинным маслом. Пенал универсальный, ибо внутри помимо углубления для самого штангеля есть еще место для чего-то похожего на пинцет и батарейку.

Штангенциркуль сделан полностью из металла, качество обработки поверхностей хорошее, все отшлифовано ничего не болтается.

На конце штанги есть серийный номер.

Губки измерения внешних размеров, в целом обработаны хорошо, и на первый взгляд никаких явных изъянов нет.

К сожалению, при проверке их на просвет обнаружился вот такой не красивый момент в районе ножей.

Я понимаю, что даже при шкале в 0.02 мм. это не очень большая проблема и вряд ли такой просвет когда-то станет преградой для точности измерений, но все равно не приятно.
Губки внутренних размеров внешне тоже обработаны довольно качественно, ножи ровные ничего не цепляется.

А вот так они выглядят на просвет.

Шкала нониуса гравирована, дополнительно залита краской.

Основная шкала тоже гравирована, так что есть надежда что со временем ничего не сотрется.

На обратной стороне наклеена справка по соответствию размеров в метрической и дюймовой шкале.

Проба проверить точность
К сожалению, эталонов у меня в хозяйстве нет, так что придется проверять точность по моему старичку микрометру, сразу оговорюсь что последняя проверка ему делалась года четыре назад в метрологии завода и как меня заверили на тот момент он был точен, с тех пор особо его не мучаю, но старость могла взять свое.
Первый замер
В качестве подопытного бор.
Микрометр показывает 2,34 мм.

Пробую измерить его же штангелем и сразу сталкиваюсь с первой проблемой, определить десятую долю по шкале можно легко, а вот с сотками приходиться долго всматриваться и прикидывать. На мой взгляд на штангеле 2.28 мм, но даже на фото видно что понять точно с первого взгляда очень сложно.

Второй замер
Небольшой брусок шлифованного метала.

Микрометр 9,85 мм.

Штангенциркуль, опять-таки точно понять сложно то ли 9,86 мм, то ли 9,88 мм.

Одним словом, немного разочаровался я в приборе, а вернее в его шкале, очень уж неоднозначная она получилась, с одной стороны это лучше, чем штангель со шкалой до десятых, а с другой получается, что шкала в две сотых это больше игрушка чем инструмент.

Колумбик
Именно под названием колумбик я впервые познакомился со штангелем, так его называл мой преподаватель труда в школе. И до момента написания этого обзора я был уверен, что это название какой-то разновидности или модели штангенциркуля, но делая домашнюю работу перед обзором выяснил что оказывает это название пошло от названия фирмы производителя «Columbus» которая одна из первых начала оснащать свои штангели щупом глубиномера.
На этом штангеле, как у тех самых колумбиках из школы глубиномер тоже есть, щуп выезжает легко, не люфтит.

И теперь можно измерять глубину отсека для батарейки 🙂

Измерение высоты
А вот такой вариант измерения встретил впервые, в инструкции написано, что можно измерять высоту перпендикулярных плоскостей задней частью штангеля, вот этой поверхностью.

При работе это получается примерно вот так.

Как я понимаю такой метод измерения подходит лучше, чем просто использование глубиномера, так как есть довольно большая площадь опоры что позволяет точно установить штангель относительно детали тем самым повысив точность.
Мини разборка
Собственно фото в ответ на вопрос из комментариев.

Покупал через посредника YoyBuy
Посылка весила 1,3 кг доставка обошлась 30$, можно было сэкономить 3$ отказавшись от страховки.
Вес штангенциркуля с упаковкой 308 грамм.
Доставка заняла три недели.

Небольшой вывод
Если говорить совсем кратко, то на мой взгляд штангель стоит своих денег, у него свои минусы, особенно это касается шкалы и если бы я знал заранее то, брал бы штангель не с нониусом, а с циферблатом.
К плюсам однозначно стоит отнести качество изготовления, на которое на мой взгляд даже не влияют те пару огрехов с губками.

Ну и, как всегда, она, традиция.

Заранее приношу свои извинения за орфографию и грамматику текста, все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

фотографий штангенциркуля Вернье | Наши лучшие 1000+ изображений штангенциркуля

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Цифровой штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Вернье с подшипником

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Металлический штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Цифровой штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Vernier Caliper Vector Icon

Fotosearch Enhanced
RF Royalty Free

штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Шариковые подшипники и металлический штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

3D человек с штангенциркулем

Fotosearch Enhanced
RF Royalty Free

Vernier Caliper Vector

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом, цифровая векторная иллюстрация инструмента

Fotosearch Enhanced
RF Royalty Free

Vernier Caliper

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с подшипником

Fotosearch Enhanced
RF Royalty Free

Логотип штангенциркуля, простой черный стиль

Fotosearch Enhanced
RF Royalty Free

Электронный штангенциркуль Dgital

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом для измерения зубчатого колеса

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Шариковые подшипники и металлический штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Инструмент штангенциркуля, векторная иллюстрация

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

3D-инженер в каске с штангенциркулем

Fotosearch Enhanced
RF Royalty Free

Сделай сам - силуэт штангенциркуля

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом измеряет Землю.Глобальная 3d концепция

Fotosearch Enhanced
RF Royalty Free

Шариковые подшипники и металлический штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Комплект водяного клапана и штангенциркуль

Fotosearch Enhanced
RF Royalty Free

3D-инженер в каске с штангенциркулем

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль, кожаные книги и желтая каска

Fotosearch Enhanced
RF Royalty Free

3D-инженер в каске с штангенциркулем и лучшими технологиями

Fotosearch Enhanced
RF Royalty Free

Цифровой штангенциркуль - изолированный на белом

Fotosearch Enhanced
RF Royalty Free

Шариковые подшипники и металлический штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Цифровой штангенциркуль - изолированный на белом

Fotosearch Enhanced
RF Royalty Free

Комплект водяного клапана и штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

3D-инженер в каске с штангенциркулем и Землей

Fotosearch Enhanced
RF Royalty Free

Крупный план штангенциркуля

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом измеряет Землю.Глобальная 3d концепция

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом, выделенный на цветном фоне

Fotosearch Enhanced
RF Royalty Free

Патрон электродрели на металлической поверхности

Fotosearch Enhanced
RF Royalty Free

ЖК-электронный цифровой штангенциркуль, микрометр, нониус

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Технический чертеж и штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль с нониусом измеряет Землю.Глобальная 3d концепция

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

ЖК-электронный цифровой штангенциркуль, микрометр, нониус

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Штангенциркуль

Fotosearch Enhanced
RF Royalty Free

Микрометр и штангенциркуль на чертеже горизонтально.

Fotosearch Enhanced
RF Royalty Free

изношенный суппорт на черном

Fotosearch Enhanced
RF

Следующая страница

штангенциркуль Стоковые Фотографии и Роялти-Фри Изображения штангенциркуль

штангенциркуль | Depositphotos®Микрометры и цифровые штангенциркулиСтарые технические чертежиКомпасы и карандаши на чертеже Штангенциркуль Траммеля Вернье на белом фонеСтарые технические чертежиСтарые технические чертежиДетали инструментов и механизмов на фоне технических чертежейМикрометры и цифровые штангенциркулиСовременный инженер с штангенциркулямиЦифровые штангенциркули и штангенциркуль с концевой фрезойМикрометры и штангенциркули Штангенциркуль и концевой фрезойTrammelDial ШтангенциркульРучка с трамвайным механизмом Деталь инструментов и механизмов на фоне технических чертежей Старые технические чертежи Составление строительных чертежей, модели дома с красной крышей и суппортомКалиперы и Чертежи СуппортыТехнические чертежи и калькуляторРука с карандашомТочные чертежи старых технических чертежей детали механизмов и линейка технических чертежей на фоне технических чертежейРисование и различные инструментыРисование и различные деталиРисованиеТехнические чертежи и калькуляторМе закупка деталей в индустрии болтов и гаек.Измерение диаметра болта штангенциркулем крупным планом штангенциркуль Вернье, компасы, техническая ручка и чертежи Детали инструментов и механизмов на фоне технических чертежей Штангенциркуль Вернье, калькулятор, компасы, техническая ручка и чертежи Технические чертежи и линейка Штангенциркуль Вернье, калькулятор, компасы, техническая ручка и чертежи Штангенциркуль Вернье, калькулятор, компасы и чертежиТехнические чертежи и калькуляторМеталлические штангенциркуль Чертежи и различные деталиТраммельСтарые технические чертежи промышленность болтов и гаек.Измерение диаметра болта штангенциркулем От идеи к производствуИнженерные делители Инструменты и шкала Нониус на чертеже backgr

Штангенциркуль PNG изображения | Векторные и PSD файлы

  • значок суппорта из нержавеющей стали изолирован

    5000 * 5000

  • суппорт инструментальной промышленности

    1000 * 1000

  • тормозной диск с суппортом

    2000 * 2000

  • суппорт измеритель Значок физики измерения на t

    5556 * 5556

  • штангенциркуль

    1200 * 1200

  • штангенциркуль вектор

    1200 * 1200

  • штангенциркуль и циркуль

    1000 измерить штангенциркуль физика значок глифа измерения vec

    5556 * 5556

  • плоский набор иконок штангенциркуля

    5000 * 5000

  • штангенциркуль значок мультяшном стиле

    5000 * 5000

  • штангенциркуль физика измерение штангенциркуль значок gree

    5556 * 5556

  • измерить калибр r штангенциркуль значок измерения физики тонкий r

    5556 * 5556

  • штангенциркуль значок измерения физика значок измерения линейный вектор

    5556 * 5556

  • плоский значок штангенциркуля

    2000 * 2000

  • значок инструмента

    штангенциркуль в простом стиле

    5000 * 5000

  • измеритель штангенциркуля физика измерительная линия и глиф

    5556 * 5556

  • криминальная шкала шкала коррупции штангенциркуль без искажений

    4200 * 2000

  • значок

    штангенциркуль 4992 * 3152

  • значок штангенциркуля для вашего проекта

    5120 * 5120

  • дизайн логотипа названия компании для измерения физики штангенциркуля

    5556 * 5556

  • штангенциркуля измерения физика значок линии измерения

    5556 * 5556

  • штангенциркуль для измерения физики т белый глиф ico

    5556 * 5556

  • жир жира значок штангенциркуля в мультяшном стиле

    5000 * 5000

  • значок штангенциркуля плоский стиль

    5000 * 5000

  • измеритель штангенциркуля 9000 физика измерения 6 штангенциркуля 5556 * 5556

  • измеритель штангенциркуля физика значок глифа измерения

    5556 * 5556

  • набор значков штангенциркуля

    5000 * 5000

  • значок штангенциркуля для вашего проекта

    5120 * 5120820 значок для вашего проекта

    5120 * 5120

  • значок штангенциркуля для вашего проекта

    5120 * 5120

  • Лучшая цена штангенциркуль 150 - Отличные предложения на штангенциркуль 150 от глобальных продавцов штангенциркуля 150

    Отличные новости !!! Вы находитесь в нужном месте для штангенциркуля 150.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот штангенциркуль из 150 лучших штангенциркулей в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили штангенциркуль на 150 шт. На AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в штангенциркуле 150 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести штангенциркуль 150 по самой выгодной цене.

    Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Штангенциркуль

    ПОИСК в нашей БЕСПЛАТНОЙ онлайн-библиотеке по деревообработке

    Выбрать ... 3 млн Абатрон Регулируемый зажим Биты и инструменты для маршрутизаторов Amana Американский Дизайн Мебели Инструменты Anant Якорь Арбортех Арти Auriou Rasps Плохой инструмент для топора Bahco Инструменты Barr Beall Tool Behlen Benchcrafted Инструменты Bessey Лучшая связь Инструментальный завод из голубой ели Инструмент Blum Bob Swerer Productions Токарные инструменты Bodger Инструменты Bora Инструменты Bosch Бостик Компания Bowl Kit Инструментальный завод Bridge City Briwax Бык лягушка Картер Продукты Чарльз Брок Clesco Клифтон Инструменты Биты и блейды для маршрутизаторов CMT Инструмент Коллинза Компания Color Wheel Горелки для дерева Colwood Cormark International Ремесленник Кожа Инструменты полумесяца Critter Spray Products Корона ручные инструменты Crown Plane Company Ручные инструменты CECK Edge Дэвид Бэррон Инструменты Дельта Машины DeWalt Алмазная пила Дико Принадлежности для заточки DMT Dowl-It Дремель Дрель доктор Dubuque Clamp Works Э.C. Emmerich Tools Орел америка Earlex Инструменты Easy Wood EazyPower Инструменты Eclipse Инструмент Эльбо Маски Elipse Энвиротекс Алмазные продукты EZE-LAP Famowood FastCap Fein Tools Fenner Drives Электроинструменты Festool Инструменты Fisch Компания Флетчер-Терри Инструменты для резьбы Flexcut Foredom Пилы Forrest Биты и лезвия для маршрутизаторов Freud Фуллер Общая отделка Общее оборудование Инструменты Gladstone Glen-Drake Toolworks Хорошая рука Gränsfors Bruks Гробет США Hamburg Industries Привет Инструменты для резьбы Hirsch Скакательные инструменты Скамьи Hofmann & Hammer Держи Хит Продукция Howard Продукты HTC Гидрокот Гидросорбирующие осушители воздуха Самолеты Ibex iGaging Incra Промышленные абразивы Insty-Bit Дизайн Ironwood Файлы для резьбы Ивасаки Иёрой Японские инструменты Джаспер Инструменты JDS Джевонс Джевитт JHL JoolTool Токарные инструменты Jordan Капуста Келлер ласточкин хвост Клеммсия Известные концепции Инструмент Крег Кумагоро Кунц Инструментальный завод озера Эри Ламелло Ланкастер Приземляться Lap-Sharp Leecraft Ли Джигс Левин LHR Либерон Lie-Nielsen Toolworks Лигномат Потерянный арт-пресс Lufkin Lumberton Лутц Magcraft Magswitch Махони Макита MegaPro Инструмент Mercer Дизайн Mesa Vista Metabo Микро Забор Микро Джиг Миллер дюбель Miracle Point Мирка Абразивы Моракнив Швеции MSA Мюллер Фордж Mylands Нарекс Инструменты Nebo Нельсон Пейнт Николсон Nobex Никто Нортон Nupla Старый коричневый клей Old Fashioned Milk Paint Co.Олсон Пила Односторонняя токарная обработка дерева Бык-Голова - Оксенкопф Пегас Пелтор Производительные абразивы Picou Игривые планы ПМС Portamate Портер-Кейбл Пауэлл Мфг Powerstrop Promax Proxxon Purdy Путч Р.Ножи Мерфи Рабочие места Ramia Мощность записи Ричард Келл Инструменты Рикон Роберт Лэнг Роберт Ларсон Рустолеум Покрытие Saburr Tooth Friction Coating Мешок ИБП Зауэрс SawStop Шредер ScrapeRite Инструменты Shaper Шеффилд Бронза Магазин Fox Шелковистый Sjobergs Деревянное правило Скоухегана Токарные инструменты Sorby Винты Spax Spyderco Стэнли Инструменты Starrett Sterling Toolworks Инструменты SuperMax Система Три Таджима Текнатул Thomas Flinn & Co.Инструменты для деревянного туфа Timberline TimberMate Клей для дерева Titebond TMI Тормек Тренд Тритон Vantage Industries Vaughan Инструменты Veritas Инструменты Венеры VPS W.W. Norton Publishing Wall Lenk Co. Watco Waterlox Уэйн Бартон Веллер Уайтхолл Биты маршрутизатора Whiteside Wixey Wolfcraft Деревянные детали Инструменты дятлов Ленточная пила WoodSlicer Работа Sharp ZetSaw Zinsser



    Штангенциркуль Vernier - 6 дюймов

    Хайленд, предмет № 310338

    Подробное описание

    Штангенциркуль - 6 дюймов

    Эта выдающаяся покупка надежного и точного стального штангенциркуля особенно подходит для токарных станков по дереву, которые могут отмечать точные размеры на своей работе с помощью острых стальных наконечников.Градуирован в 16 мм, с нониусной шкалой для обоих. 6 дюймов для измерения внутренних и внешних размеров. Штангенциркуль также оснащен измерителем глубины на всю длину.

    Предупреждения о продукте

    ВНИМАНИЕ ДЛЯ РЕЗИДЕНТОВ КАЛИФОРНИИ!

    Этот продукт может подвергать вас воздействию химикатов, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Пожалуйста, прочтите наше предупреждение Предложения 65.
    Для получения дополнительной информации см. Www.P65Warnings.ca.gov.




    FLIP через наш последний Каталог деревообрабатывающих инструментов

    Посмотреть телешоу Highland Woodworker



    Введите имя для поиска в списке желаний

    6-дюймовый пластиковый штангенциркуль, ювелиры, измерительный прибор 150 мм, 2 шт. - Walmart.com

    "," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

    БЕСПЛАТНОЙ доставки на следующий день!

    "," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

    Мы прилагаем все усилия, чтобы снова начать работу.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    "," hightlightTwoDayDelivery ":" false "," locationAlwaysElposed ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTesting " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

    0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

    Скажите нам, что вам нужно

    " , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 4a159423-385c-442f-8850-88bcd1c256de "," облако ":" eus9 ", prod oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 "," APP ":0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
