Гибкий камень для фасада дома – достоинства и недостатки

Гибкий камень появился сравнительно недавно. Он успел зарекомендовать себя среди отделочных материалов для фасадов. Конкурирует с искусственным камнем, керамической плиткой, керамогранитной облицовкой.

Использование гибкого камня в фасаде здания

Содержание статьи

Описание гибкого камня

Гибкое полотно – отделочный материал для облицовки стен. Он в точности передает природный рисунок. При изготовлении используется каменный срез. Это причина визуального сходства с натуральным камнем.

Натуральность гибкого полотна

При производстве, срезается тонкий слой песчаника, наносится на ткань или стекловолокно толщиной не более 3 мм.

После просушки, слои отделяют друг от друга. На поверхности полимерной основы остается тонкий слой камня. Если производство ведется вручную, цена очень высокая. При изготовлении используются натуральные материалы, природная структура сохраняется в точности.

Интересно! Полотна, производимые таким путем, по длине достигают 2.
8 м.

Достоинства и недостатки материала

Способен приспосабливаться к поверхности любого строения: с круглыми углами, к стенам округлой формы, другим нестандартным строениям. Такое полотно легко решает подобные проблемы.

Материал обладает другими достоинствами:

Гибкость. Это качество, позволяет наносить полотно на любую поверхность. Для работы, необходимо вооружиться строительным феном.
Легкость. Изделие тонкое, вес его незначительный. Можно использовать на самых тонких стенах и перегородках. Это преимущество дополнительно усиливает стену.
Термическая устойчивость. Отделывая фасад, можно не беспокоиться, что изделие будет разрушаться под воздействием ультрафиолета. Внутри здания применяется для отделки печей.
Влагоустойчивость. Пористая структура, не накапливает влагу.
Декоративность. Нанесенный рисунок делает материал уникальным. Его нельзя повторить. Индивидуальность добавляется красящими веществами, входящими в состав изделия, придающими яркость.
Экологичность. Изделие состоит из натурального камня, оно экологически чистое. Не выделяет вредные вещества.
Технологичность и простота монтажа. Полотно поддается резке строительными ножницами. Отличается гибкостью и легкостью. Монтаж можно выполнять без приглашения мастеров.
Сохранение свойств при больших перепадах температуры. Материал хорошо проявил себя в регионах с холодным и жарким климатом. Диапазон температур при его использовании от -40^оС до +70^оС.
Долговечность. Соблюдая правила эксплуатации, прослужит 35 лет и более. Главное условие для продолжительной эксплуатации – покрытие пропитывающими смесями.

👷‍♂️ Не менее важная информация по теме: Облицовка стен гранитом

Среди недостатков хотелось бы отметить высокую цену. Объясняется это просто: высокая цена возникает по причине использования натурального каменного среза.

Срез для гибкого камня

Если купить искусственную имитацию, вряд ли вы получите полное удовлетворение. Материал отличается фактурой, рисунком, оттенком. Потому, лучше не пользоваться им в качестве альтернативы.

Еще минус в затруднениях при уборке по рельефной каменной поверхности. В труднодоступных местах, образуются наслоения пыли, что отражается на здоровье окружающих.

Кроме этого, обращение с материалом требует навыков. Без опыта, можно оставить механические повреждения на полотне. Монтаж – трудоёмкий процесс, требующий много времени, также относятся к недостаткам.

👷‍♂️ Не менее важная информация по теме: Фасад дома из гибкой черепицы

Особенности и эксплуатационные характеристики гибкого камня в зависимости от вида

Производится в виде плитки и рулонов. Рулонный напоминает бумажные обои. Его трудно стыковать, так как неудобно подбирать рисунок. Толщина полотна достигает 1 мм.

Плиточный вариант, можно использовать, как напольное покрытие. Изделие толщиной – 2.5-3 мм.

Гибкие каменные обои

Для облицовки стен в коридорах, санузлах, прихожих. Текстура придаёт стенам объемность, необычный декор. Нарезка проводится ножом или ножницами.

Рулоны

Подготовка состоит из следующих действий:

Зачистка поверхности от неровностей, грязи, пыли.
Грунтовка стен.
Необходимое требование – оставить защитную плёнку до наклеивания обоев.
Перед оклейкой, необходимо нанести клей. Обычно это смесь на основе ПВА.

Важно! Если нужно отделать здание нестандартной формы, рекомендуется использование строительного фена. Разогревая полотно во время монтажа, его можно растянуть. Оно в точности повторит сложный рельеф.

Гибкий камень в виде плитки

Работа с плиткой требует аккуратности и внимательности. Важно состыковать все элементы правильно, без щелей. Поверхность, должна напоминать единое целое, чтобы на ней не проглядывались швы. Монтаж производится на клей.

Гибкая плитка

Термопанели из гибкого камня

Термопанели из натуральных природных материалов обладают высокой влагостойкостью, устойчивы к нагреву. Этот вариант популярен при отделке стен в бане или сауне этот.

Термопанелями можно отделать камин, бассейн, лестницу или полы.

Термопанели

Технические характеристики материала

Основные технические характеристики:

1 м² плитки, по весу, не должен быть больше 4 кг.
Широкий температурный диапазон использования – от -45 до +70^оС.
Благодаря натуральным материалам, у изделия природная текстура.
Изделие не горит.
Сторона, прилегающая к стене, изготовлена из стекловолокна или ткани.

Лицевая сторона – это срез натурального камня.
Связующее вещество – полимерная дисперсия.
Полотно, обладает хорошей морозостойкостью. Выдерживает около 100 циклов замораживания.
Практически не паропроницаем.

Имеет неплохую эластичность, изготавливается без добавления растворительных смесей.

Важно! Покупая мягкое полотно в магазине, спросите у продавца сертификат на продукцию.

Сфера использования

Фасад здания и внутренние помещения – наиболее частые места, где используется мягкий камень. Если комбинировать оформление с другими материалами, можно добиться неплохого эффекта.

Можно соединить с натуральным камнем, в помещениях с высокой влажностью и температурой. К таким строениям относятся бани, сауны.

Гибкость позволяет использовать при отделке нестандартных форм:

Лестницы.
Колонны.

Декоративные шары.
Круглые углы.

Технология монтажа

Чтобы правильно выполнить установку, необходимо провести ряд действий:

Подготовить поверхность стен.
Поклеить каменные обои.
Обработать поверхность специальными средствами.

Монтаж

При проверке стены, необходимо убедится, что она отвечает требованиям. А именно: чистоте и адгезии стены. Чтобы материал надежно приклеился, на поверхности не должно быть маслянистых, жирных пятен, застарелых остатков лакокрасочного покрытия.

Если поверхность стены не ровная, требуется ее выровнять штукатуркой или шпаклевкой (в зависимости от повреждений). По окончании нанесите грунтовку.

Перед монтажом, нужно подготовить клей. Если не хотите делать его самостоятельно, купите готовую смесь в магазине.

Ведущие производители гибкого камня

Приходя в магазин за мягким изделием, можно найти большой выбор, представленный разными производителями. Один из них – ТПК «Гибкий камень». Просматривая каталоги фирмы, встречаются изделия для фасадных работ, внутренней облицовки помещений, плиточные материалы и рулонные полотна.

Производители предлагают продукцию для отделки печного оборудования, банных сооружений, саун, бассейнов. Трудно не заметить фрески для декора внутренних помещений.

Цена великовата, но стоит подумать о качестве, долговечности, красоте гибкого камня. Уже через год, вы напрочь забудете о затратах на приобретение покрытия.

Совет! Сейчас много поддельной продукции. Прежде чем отправляться за покупкой, проконсультируйтесь у знающих людей или покупайте у производителей, чьи материалы не вызывают подозрения.

Небольшое заключение

Натуральное полотно не блещет многообразием расцветок, которые можно выбрать под индивидуальное оформление дома. Нельзя не подчеркнуть его стильность и неприхотливость в использовании.

Применяя при отделке фасадов и внутренних помещений, можно оформить стены со сложным конструкционным строением. Кроме всего, он выгодно подчеркивает фактурность поверхности, придаёт ей шарм и неповторимость.

Декоративность отделки, ее натуральность – не единственные качества гибкого полотна. Оно качественно защищает поверхности, продлевает срок их службы.

Несложно сделать вывод, что мягкое полотно справляется с конкуренцией на рынке материалов для отделки фасадов.

Вконтакте

Facebook

Twitter

Одноклассники

Отделка фасада гибким камнем — плюсы, минусы и особенности

Главная / Дизайн потолка / Дизайнерские решения /

Использование гибкого камня для отделки фасада

Облицовку наружных стен построек можно произвести множеством разных материалов. Одним из довольно практичных и красивых вариантов может стать отделка фасада гибким камнем. Это относительно новый вид покрытий, предлагаемый на рынке, но, уже завоевавший достаточно серьезную популярность.

Особенности облицовки такого типа

Главным отличием данного вида покрытий от остальных будет его визуальное сходство с настоящим природным камнем. Этого добиваются, используя в качестве сырья натуральную каменную крошку или срез песчаника, за то данный вид материала получил второе название «каменный шпон». Технология изготовления таких покрытий действительно похожа на изготовление шпона – камень срезается очень тонким слоем и наносится на гибкое основание.

Основой служит нетканое полотно или стеклохолст. Благодаря тому, что основа гибкая, полученные детали также могут изгибаться, что делает их незаменимыми при облицовке изогнутых поверхностей. Форма выпуска покрытия – большие листы или рулоны, а также плитки меньшего размера.

Внешняя сторона деталей может имитировать разные породы камня – от мрамора до простого песчаника. Если для нанесения использована каменная крошка, ей можно придать практически любой оттенок. Можно также использовать фотопечать для нанесения разных рисунков. Именно поэтому, гибкие камни могут имитировать разные другие виды материалов.

Достоинства и недостатки

Так как каменный шпон может имитировать другие виды материалов, это станет одним из основных его достоинств. Кроме того, гибкость деталей также станет отличительной чертой этого вида облицовки. Однако, помимо этого есть и другие плюсы использования такой обшивки на фасадах:

Устойчивость к воздействиям влаги и других атмосферных явлений – холода, жары и резкой смены температурного режима.
Маленький вес плиток или листов – можно обшить даже тонкие стены, не говоря уже о несущих конструкциях дома.
Экологичность тоже на высоте – обшивка не будет выделять вредных веществ и изготавливается практически полностью из экологичного сырья.
Обрабатывать плиты или листы очень просто – они легко режутся простыми инструментами и подгонка деталей под особенности конструкций не составит труда.
Покрытие не потребует специального ухода – пыль, грязь и прочие загрязнители почти не скапливаются на поверхности, а если необходимо, можно просто помыть стену.
Долговечность также станет положительным фактором – обшивка легко прослужит несколько десятков лет.
Легкость в монтаже – материал просто приклеивается к нужной плоскости и все. Никаких специальных знаний или умений тут не понадобится.

Единственным, но, очень существенным минусом данного решения в оформлении дома будет стоимость плит. По цене такая отделка фасада выйдет намного дороже большинства популярных материалов. Однако, высокая стоимость компенсируется отличным видом стен и сроком службы плит. Кроме того рисунок на покрытии будет практически уникальным. Несмотря на потоковое производство, большая часть операций осуществляется вручную, а рисунок на поверхности деталей будет хаотичным, что гарантирует уникальное оформление.

Как осуществляется монтаж

Ничего принципиально сложного в этой операции нет. Есть несколько основных этапов работ, которые придется выполнить в любом случае:

Подготовка стены под оформление.
Наклеивание плит или листов.
Обработка покрытия защитным составом.

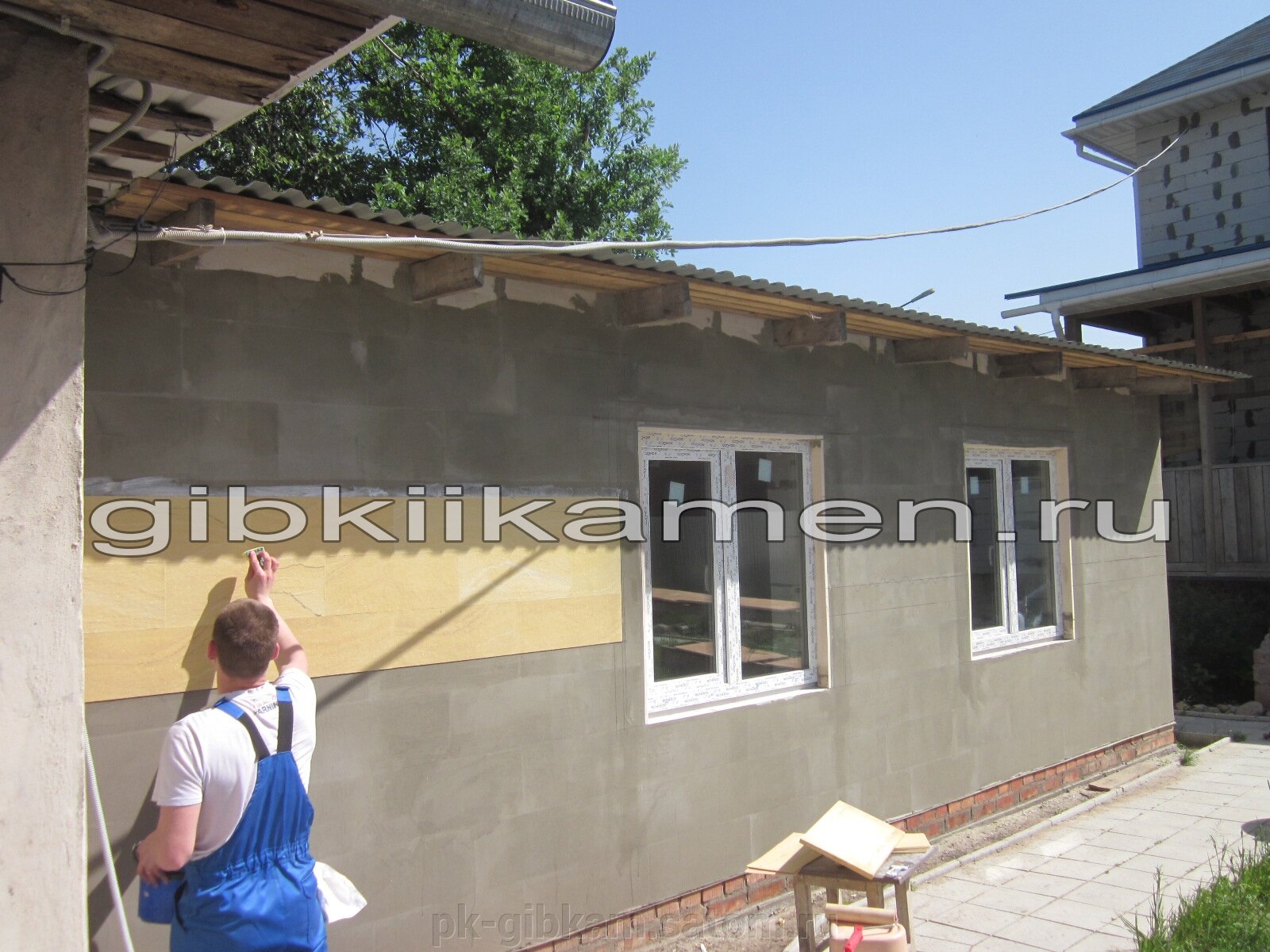

Чтобы отделка фасада гибким камнем получилась такой, как на фото примерах в этой статье, необходимо тщательно подготовить основание под оклейку. Она включает в себя сразу несколько операций: осмотр стены на предмет повреждений и отслоений, выравнивание при необходимости и обработку грунтом или пропитками для защиты от плесени и грибка. После этого, специальным клеем приклеиваются предварительно раскроенные листы камня.

Наклеивание осуществляется при помощи шпателя с зубцами, высотой не более двух миллиметров. Когда обклеивается большая площадь, имеет смысл нанести клей большим шпателем, а затем сделать бороздки зубчатым. Плитки или рулонный материал наклеивают встык, в разбежку или как облицовочную плитку – через равные промежутки. Выравнивается поверхность резиновым валиком. Когда все будет приклеено, поверхность обрабатывают защитным лаком для улучшения характеристик обшивки.

ОТДЕЛКА ФАСАДОВ ГИБКИМ КАМНЕМ. — «СЕНАТ-ТЕХНОГРУПП»

Современные технологии производства постоянно снабжают рынок отделочных материалов новинками, которые по своему качеству, функциональности и декоративности порой значительно превосходят традиционные аналоги.

К таким материалам относится гибкий камень(гибкая плитка) для фасада, его еще называют каменные обои или фасадные обои. Каменные обои для фасада — отличная альтернатива многим фасадным материалам, и в частности штукатурке (например Короед, Байрамикс и пр. ), гипсовому камню, виниловым отделочным материалам, декоративному сайдингу и пр.

Варианты отделки гибким камнем

Что же такое «Гибкий камень» для отделки фасадов?

Это на 90% натуральный отделочный материал, экологичный, паропроницаемый и негорючий, не содержит формальдегид и растворители, изготовлен на основе мрамора, гранита или кварца разной фракции, закрепленных на гибком эластичном основании при помощи прозрачных полимерных акриловых связующих. Фасад вашего дома дышит!

Подчеркнем, что основание нашего гибкого камня эластичное и паропроницаемое. При усадке построек происходит деформация, могут появиться трещины в стенах. Гибкий камень в рулонах(плитке) благодаря своей способности к растяжению скроет трещины, образовавшиеся в процессе эксплуатации дома, размером до 3-5 мм.

Строение гибкого камня:

Используя фасадный гибкий камень для облицовки наружных стен вы исключаете многие лишние трудозатратные операции и сокращаете свои расходы. Для качественной облицовки фасада вам потребуется выровнять, загрунтовать стены и приклеить на них гибкий камень, покрыв его по завершении монтажных работ финишным составом. И ВСЕ!!!

Рисунок каждой партии индивидуален, так как производится вручную, что обеспечивает уникальность узора и цветового оттенка каждой партии. Учитывая эту особенность — возьмите партию с запасом.

Используя такой камень для отделки фасада вы

Можете заказать практически любой цвет для вашего дома.
Сокращете в 2-3 раза сроки проведения фасадных работ.
Сохраняете целостным декоративный отделочный слой при усадке построек.
Обходитесь весной без обновления и подкрашивания фасада.
Можете мыть фасад спецтехникой (например Керхером).
Стены вашего дома дышат.
На фасаде не образуется грибок и плесень.
Дополнительная тепло- и шумо-изоляция.
Декоративное покрытие не выгорает на солнце.

Гибкий камень, гибкий мрамор, штукатурка в рулонах могут быть использованы как при наружной облицовке дома, так и для внутренней декоративной отделки помещений.

ЧТО ТАКОЕ ГИБКИЙ КАМЕНЬ (каменные обои)

ЧТО ТАКОЕ ГИБКИЙ КАМЕНЬ? КАК И КУДА ЕГО ПРИМЕНЯЮТ? КАК МОНТИРУЮТ? КАКОВ ОН В ЭКСПЛУАТАЦИИ………..

Не правда ли много вопросов возникает, когда вы слышите, казалось бы, такое странное сочетание – гибкий камень?

Около 20 лет назад в Германии началось производство гибкого камня. К нему , как и ко всему новому, вначале было настороженное отношение, но со временем он так пришелся по вкусу покупателю, что в настоящее время уверенно занял свою нишу на рынке отделочных материалов и уверенно конкурирует с традиционными плиточными изделиями из натурального камня. Структура гибкого камня эластична, но при этом гибкий камень сочетает высокую прочность и стойкость к негативным воздействиям внешней среды.

Появление гибкого камня очень упростило задачу и помогло найти массу новых дизайнерских решений. перейти в портфолио

Возможно, скептики скажут, что это рекламный ход и зачем новинки – если есть старые, испытанные варианты отделки? Заметим в ответ, что многие материалы, без которых теперь трудно себе представить современные ремонтные работы (такие как декоративная штукатурка, ламинат, обои, акриловые ванны и пр. и пр.) были когда-то новинками.

Итак, давайте поговорим о специфических свойствах гибкого камня:

Он долговечен. Срок службы по самым скромным заявкам изготовителей 35 лет+. В этом он, очевидно, выигрывает у керамической плитки, т.к. ни один вид плитки не эксплуатируется такое длительное время.

Повышенная термостойкость. Он воспринимает перепады температур, присущие только натуральным материалам – от -45* до +600*С. Это качество нашло широкое применение при отделке каминов, дымоходов, саун, фасадов зданий и строений и пр.

Малый вес. Вес 1 кв.м. составляет максимум 4 кг., а чаще 2-2.5 кг., что незаменимо для «легких фасадов» и при отделке помещений, которые с трудом справляются с нагрузкой на фундамент и стены. Также это является большим преимуществом при проведении работ, т.к. не требуется специальная техника и приспособления для подъема материала на высоту.

Размер. В настоящее время гибкий камень выпускается как в формате каменных обоев (max р-р 2840*1420 мм), которые стоят в одном ряду с бамбуковыми, пробковыми и другими натуральными покрытиями, так и в форме гибкой плитки. Обои из камня удобны тем, что вы можете сразу покрыть большой участок стены, сокращая время на укладку и оформление швов(стыков). Гибкая плитка и блоки позволяет применить этот универсальный отделочный материал, который гнется на любой угол, в тех местах, где бессильны традиционные отделочные материалы, в частности керамическая, гипсовая плитка и натуральный камень.

Пластичность. Он настолько легко трансформируется и приобретает нужную форму, что отклонения при монтаже составляют максимум 1 мм, что позволяет качественно отделать поверхности, соблюдая их контуры, одновременно экономично использовать материал с минимальными отходами. Есть один нюанс – поверхность должна быть ровной – иначе материал может повторить и визуально увеличить неровность.

Устойчивость к механическим и атмосферным воздействиям. Гибкий камень не подвержен ломкости, осыпанию. Он сохраняет свою структуру весь период эксплуатации.

Легко чистится. Его можно мыть вручную и спецтехникой. Обработанный в заводских условиях, а затем и финишным покрытием при монтаже – он исключает проникновение пыли и загрязнений неминуемых в процессе эксплуатации.

Простота монтажа. Все, что необходимо для укладки – карандаш, линейка, строительный нож, клей, кисточки или валики. Кроме этого, чтобы уложить гибкий камень своими руками – не нужны особые навыки. Если вы когда-то клеили обои, то вполне справитесь.

Широкая сфера применения. Гибкий камень надежно приклеивается к любым поверхностям (бетон, гипсокартон, ОСБ, оштукатуренные стены, стекло, металл и пр.), подходит для наружной и внутренней отделки (облицовка бассейнов, стен помещений, малых архитектурных форм).

И еще немного. Гибкий камень экологичный — на 90% состоит из натурального мрамора или кварца (не содержит формальдегид и растворители, а для скрепления декоративного и базового слоев используется обычный акрил, из которого в наше время делают даже одежду).

перейти в каталог гибкого камня

Гибкий камень и фрески.

Довольно часто при подготовке и в процессе ремонта возникает вопрос:

Как создать неповторимый интерьер или выделить фасад дома?

Попробуйте украсить ваш дом фресками на гибком камне. Большой плюс в том, что вы наносите гибкий камень на стены и одновременно декорируете пространство невероятной красоты фреской. В наше время основой для фрески может служить любое изображение какое только вы можете себе представить:

фотографии наскальной живописи, скульптур и барельефов начиная с каменного века и до наших дней
картины из Эрмитажа, Лувра и практически всех музеев мира
объекты современного искусства
ваши знакомые, родственники, дети, домашние любимцы
пейзажи, натюрморты и пр.пр.

Монтаж на все основания с гибким камнем

Утеплители

Монтаж гибкого камня Delap на вспененный пенополистирол EPS

Оптимальная марка вспененного полистирола (3) для использования в системе утепления фасадов ПСБ-С 25 (плотность 15-25 кг/м³). Допустимо применять более плотные марки.

К основанию (фасадной стене) (2) пенополистирол крепится на специальный клей для пенополистирола (1) (например, Ceresit Thermo Universal или Ceresit CT 83). Для гладких поверхностей (стекло, металл, керамика) лучше устанавливать пенополистирол на специальную пену Ceresit CT 84. Плиты пенопласта устанавливаются вплотную, без зазоров и крестообразных швов, аналогично кирпичной кладке.

Не ранее, чем через 48 часов плиты пенополистирола дополнительно фиксируются тарельчатыми дюбелями (т. н. парашютами). Шляпки дюбелей должны быть утоплены заподлицо с поверхностью утеплителя. Длина дюбеля подбирается таким образом, чтобы в основание он входил не менее, чем на глубину, рекомендованную производителем дюбеля для конкретного материала стены (для газобетона больше, чем для железобетона). Расход дюбелей — 5-7 шт на м².

Наружные углы и стеновые проемы рекомендуется выровнять и усилить угловым малярным профилем. Профиль можно закрепить с помощью плиточного клея непосредственно во время монтажа плитки.

Грунтовать пенополистирол не нужно.

Плитку можно клеить непосредственно на поверхность пенополистирола, используя качественный плиточный клей для наружных работ c морозостойкостью не ниже 50 циклов.

Важная информация

Внимание! Укладывать плитку Делап на камин и топки возможно, если основание укладки не нагревается больше +60°C. При нагреве основания больше +60°C укладка возможна с обшивкой основания стекломагниевыми листами.

Стекломагниевые листы не горючи и выдерживают температуру до +1200°С градусов, относятся к классу А огнеустойчивости, коэффициент сжатия под воздействием температуры не более 1% , в результате чего их можно использовать для изготовления и обшивки каминов и печей.

Внимание! В местах, где возможно проникновение воды, необходимо применять специальные акриловые материалы для гидроизоляции. Данное условие не связано облицовкой камнем Делап или другими облицовочными материалами, а является важной предподготовкой в ходе любого строительства! Гидроизоляционные материалы предназначены для строительных, ремонтных и ремонтно-восстановительных работ. Их использование обеспечивает надёжную водонепроницаемость строительных конструкций и утепляющих материалов. Применяя в работе гидроизоляционные материалы, вы обеспечиваете надёжную защиту бетонных и кирпичных конструкций и других конструкций от проникновения воды и воздействия других агрессивных сред (соли, щёлочи, нефтепродукты, растворители и т. д.). Это важный этап при подготовке основания в строительстве любых конструкций и домов. Важно понимать: разрушения фундаментов/фасадов и т. д. всегда начинаются изнутри, а не с внешней стороны!

Внимание! Перед облицовкой здания на любой вид основания: утеплители, несущие основания, каркасные стены и несъемной опалубки — ВСЕГДА консультируйтесь с производителями данных оснований, так как каждое основание (утеплители, несущие основания, каркасные стены и несъемные опалубки) имеют свои характеристики по качеству, стойкости и применению. И только производители смогут дать вам качественную консультацию, как произвести облицовочные работы с любым материалом (не только Делап) на основания производителей. Тем самым вы выполните качественный монтаж по инструкции, которые позволит прослужить вашему фасаду долгие годы.

Инструкции на сайте Делап на все основания носят информативный характер. Перед началом работ получите консультацию у производителей каждого основания!

Все иллюстрации созданы проектом Inastone.ru.

Монтаж гибкого камня на ветрозащитную плиту Изоплаат

Внешний вид

Плотные пластины из прессованных тонких древесных волокон, обработанных парафином. Размер 2700×1200 мм. Фасадная сторона плиты маркирована зеленой краской. Современный экологичный утеплитель для каркасных и брусовых домов. Идеальный вариант для использования с плиткой Делап.

Выбор утеплителя

Для «мокрых» фасадных работ подходит только плита толщиной 25 мм.

Применение

К деревянному каркасу или к брусовой стене плита крепится на саморезы. Саморезы должны быть с крупной резьбой, длина не менее 50 мм, широкая плоская шляпка, оцинкованные. Плиты крепятся саморезами по периметру и по стойкам каркаса с интервалом 150-200 мм. Зеленой стороной наружу. Наружные углы и стеновые проемы рекомендуется выровнять и усилить угловым малярным профилем.

Профиль можно закрепить с помощью плиточного клея, непосредственно во время монтажа плитки. Грунтовать изоплат не нужно. Плитку можно клеить непосредственно на поверхность изоплата, используя качественный плиточный клей для наружных работ c морозостойкостью не ниже 50 циклов. Для формирования швов серого цвета использовать тот же клей.

Важная информация

Все иллюстрации созданы проектом Inastone.ru.

Монтаж гибкого камня на экструдированный пенополистирол XPS

Внешний вид

Очень плотные пластины мелкопористого утеплителя оранжевого цвета торговых марок «Стирофоам», «Пеноплекс» и т. п.

Перед монтажом плитки Делап на поверхность из XPS, ее нужно подготовить:

Плита утеплителя к стене должна быть надежно приклеена на специальный клей для экструдированного пенополистирола Ceresit CT 84 и дополнительно закреплена дюбелями. Длина дюбеля подбирается таким образом, чтобы в основание он входил не менее, чем на глубину, рекомендованную производителем дюбеля для конкретного материала стены (для газобетона больше, чем для железобетона). Расход дюбелей — 5-7 шт. на м².
Поверхность утеплителя зачистить грубой наждачной бумагой и прогрунтовать адгезионной грунтовкой Ceresit CТ 16.
Нанести смесь для базового штукатурного слоя Ceresit Thermo Universal или Ceresit CT 85, затем «вморозить» в него армированную стеклотканевую сетку и затереть полутерком.
После высыхания базового штукатурного слоя, его рекомендуется прогрунтовать проникающей грунтовкой Ceresit CT 17 и можно приступать к установке плитки Делап.

Как альтернативный вариант подготовки стены, утепленной XPS, можно установить фиброцементные листы, плоский шифер, непосредственно на поверхность экструдированного пенополистирола на дюбеля нужной длинны и клеить плитку прямо на них, предварительно используя универсальную проникающую грунтовку Ceresit CT 17.

Важная информация

Все иллюстрации созданы проектом Inastone.ru.

Монтаж гибкого камня на минеральную вату

Внешний вид

Плотные пластины из прессованных тонких каменных волокон серо-зеленого цвета. Упакованы в термо-усадочную пленку.

Выбор утеплителя

Распространенный торговые марки — «Paroc», «Rockwool». Для фасадных систем с плиткой Делап допустимо успользовать минеральную вату плотностью не менее 130 кг/м³. Это, например, Rockwool Fasad Butts или Paroc FAB 3.

Применение

К предварительно подготовленной фасадной стене плиты минваты устанавливаются следующим образом:

На плоскость плиты утеплителя крупной гребенкой наносится клеевой состав для минваты Ceresit Thermo Universal или Ceresit CT 190. Плиты минваты устанавливаются вплотную, без зазоров и крестообразных швов, аналогично кирпичной кладке.

Не ранее, чем через 48 часов, плиты дополнительно фиксируются тарельчатыми дюбелями (т. н. парашютами). Шляпки дюбелей должны быть утоплены заподлицо с поверхностью утеплителя. Длина дюбеля подбирается таким образом, чтобы в основание он входил не менее, чем на глубину, рекомендова

Гибкий камень

Огнестойкость гибкого камня и термопанелей.

Экологически чистый материал не горит , не плавится и не поддерживает горение.

Результатом воздействия высоких температур на гибкий камень является его размягчение. Температурный диапазон эксплуатации этого материала от -40˚C до +650˚C.

Материал с такими характеристиками легко можно использовать как для внутренней, так и для внешней отделки.

Защитное покрытие термопанелей на основе мраморной крошки так же не горит , не плавится и не поддерживает горение!

Легко моется и не впитывает влагу.

Покрытие гибкого камня и термопанелей на основе мраморной крошки и специального эластичного материала отталкивает влагу, в порах поверхности не откладывается придорожная пыль и грязь. Если Вы все же решите помыть этот материал, то это можно сделать даже автомобильной мойкой высокого давления.

При направленной струе высокого давления в одну точку материала на расстоянии 10-15 см от него в течение 5-7 минут не нанесут ему никаких повреждений.

Устойчив к выцветанию и воздействию прямых солнечных лучей.

Цвет гибкого камня и термопанелей образуется путем окрашивание самой мраморной крошки, а не нанесение красящего материала сверху или смешивания с колерами на водной основе.

Окрашивание материала осуществляется специальными пигментами устойчивыми к выцветанию. Например TiO2.

Не трескается, устойчив к механическому воздействию.

При монтаже материала швы заделываются эластичной смесью на основе акриловой смолы. Сам декоративный слой состоит из эластичной акриловой смолы наполненной натуральной, обеспыленной мраморной крошкой и комплексом модифицированных добавок. Все это позволяет материалу принимать различную форму и под воздействием усадки фундамента не образуются трещины.

Основные преимущества гибкого камня и термопанелей

— Долговечность. Материал устойчив к воздействиям внешней среды.

— Пластичность. Материал, при желании, может принять любую необходимую форму, прикрепиться к любой поверхности. Простор для творчества и фантазии.

— Непревзойденный внешний вид, с текстурой среза натурального песчаника.

— Широкая сфера применения: отделка фасада, стен, пола, бассейна, сауны, облицовка каминов и лестниц, создание ландшафтного дизайна и многое другое.

— Легкий вес изделия. Для транспортировки можно использовать даже легковой автомобиль.

— Натуральный материал, совершенно не опасен для здоровья человека, а также не представляет угрозу для окружающей среды.

— Материал можно использовать для нанесения фрески

Долговечность

Стоимость с установкой

Сэндвич

панели

«Мокрый

фасад»

Термопанели и

Гибкий камень

Срок службы Гибкого камня и Термопанелей в 2-6 раз больше чем у других, более дорогих отделочных материалов

Гибкий каменный шпон — 3D обои из камня. Интерьеры и фасады.

Может ли камень быть тонким, легким и рельефным? Скрестив водяную змею с ежом, вы получите 3 метра колючей проволоки — так гласит известная русская пословица. Но что вы получите, имплантировав камень гибкости (как пластик) и сделав камень тонким, как картон? В результате вы получите гибкий каменный шпон!

Шпон Zikam Stone изготавливается на основе спеченного природного камня (мрамора или песчаника).Это экологически чистый и огнестойкий материал. Несмотря на невероятно малую толщину панели, как у картона, нам удалось добиться полного сходства каменного шпона с его натуральным аналогом. На ощупь он даже похож на настоящий камень — поверхность плотная, твердая и шероховатая! Не зная наверняка, никогда не догадаешься, что стены покрыты только текстурными плитами примерно толщиной 2 мм. Существует заблуждение, заставляющее людей думать, что это твердые каменные плиты, извлеченные из каменного карьера и обработанные опытным камнеребником.

Средний размер ультратонких каменных панелей 1х0,5 метра. Каждая панель весит чуть больше 1 кг! Они легко наносятся на любые поверхности — внутренние и внешние стены, а также потолки. Мебельная обшивка — один из самых популярных примеров применения каменных панелей из шпона. Уникальное сочетание небольшого веса и гибкости позволяет изготавливать каменные панели большего размера. Например, панели длиной 2,5–3 метра можно прикрепить к стене одним сплошным фрагментом, покрывающим всю стену от пола до потолка, как это делают пластиковые панели.Это действительно удобно и красиво.

Еще одно название панелей из каменного шпона — каменные обои. Ассоциации с каменными бумагами возникают сразу после первого прикосновения к этому необычному материалу. С одной стороны, это легкая, тонкая и гибкая панель, а с другой — выглядит и ощущается как настоящий камень. Однако настоящая красота натурального камня кроется в его рельефе и фактуре. Лицевая поверхность каменного шпона представляет собой идеальный слепок с фактурой и рисунком благородных материалов, таких как крошка натурального камня, рельефная кожа рептилий, состаренное дерево или старинная керамика.

Глубокий, резкий и выразительный рельеф декоративной поверхности позволяет эффективно использовать светотеневые эффекты в дизайне и улучшает визуальное восприятие. Отличительной особенностью стеклопакетов Zikam Stone является микронный рельеф. Каждая трещина и песчинка идеально отпечатаны на лицевой поверхности! Точный рельеф в сочетании с натуральными цветами создают ту иллюзию натурального материала.

Может ли Stone быть гибким ? Наверное, многие из вас слышали о «гибких камнях».Гибкий камень — это материал для отделки стен на основе акриловой дисперсии и цветного песка. Гибкий камень легко раскатывается и перекликается с разноцветной наждачной бумагой. Такой «камень» имеет довольно или очень небольшой рельеф. Его типичный цвет — подобный мрамору.

Как вы уже, наверное, догадались, «гибкий камень» и «каменный шпон» — это два совершенно разных вида настенного покрытия. Абсолютно разная гибкость каменных стеновых панелей. Оценивая гибкость материала, мы можем сравнить каменный шпон с тонкими пластиками.Его нельзя свернуть, но легко согнуть. Такая пластичность — оптимальный баланс, позволяющий примирить противоположное: величие «дикого» камня и эластичность листовых полимерных материалов. Каменный шпон, безусловно, может быть использован для отделки сложных радиальных поверхностей (например, колонн). Панели удобно монтируются и не повреждаются при транспортировке. В любом случае, следует учитывать, что это все же камень, а не линолеум!

Какие модели каменного шпона наиболее популярны? Существует множество различных тонких и гибких настенных покрытий с разным дизайном.Например, обои lincrusta — объемный настенный орнамент в аристократическом духе викторианской эпохи. Есть и 3D-решения, которые сегодня востребованы. Однако самый популярный дизайн связан с фактурами и узорами натурального «дикого» камня и всех видов экзотической кожи.

Сколы из природного песчаника — видная разновидность декоративного камня. Песчаник отлично подходит как для внешней, так и для внутренней отделки. Широкая цветовая гамма делает его еще более привлекательным.Обычно на стену наносят песчаник как имитацию массивных каменных плит (размером 100 х 50 см). Но это не единственный вариант. Шпон песчаника можно разрезать на любой размер и придать любую форму. Это отличный способ создать уникальное дизайнерское решение отделки стен.

Камень из кожи крокодила — эффектное и стильное решение для внутренней отделки. Другой популярный вариант — довольно дорогостоящая модификация панелей «скин» с тыльной стороной из натуральной пробки. Все знают о преимуществах пробки — это не только отличный внешний вид, но и отличная звуко- и теплоизоляция.Великолепный лаковый блеск на поверхности каменной кожи делает ее полностью похожей на настоящую кожу крокодила — совсем как кожу фирменной косметички.

Примечания по монтажу каменного шпона. Панели следует наклеивать на клей, но здесь есть свои особенности. Для внутренней отделки можно использовать различные клеевые решения и способы крепления, а самый дешевый и простой вариант — это точечный монтаж с использованием ударного клея (жидкие гвозди или аналогичные).Если в каменной кладке предусмотрены орнаментальные швы между разными фрагментами, швы следует заполнить соответствующей втиркой на цементной или полимерной основе. Следует иметь в виду, что для наружной отделки требования к клеевым швам намного строже. Поэтому полимерно-цементный клеевой шов следует наносить на всю поверхность стены зубчатым шпателем. Такой клеевой шов всегда ровный и максимально качественный. Это гарантия долгого срока службы покрытия!

———————————

FLEXIBLE STONE VENEER — актуальный ассортимент моделей и цветов .

Для оптовых закупок Вы можете связаться с нами по электронной почте: [email protected]

Фасады и интерфейсы — SteelConstruction. info

Фасадные системы состоят из структурных элементов, которые обеспечивают поперечное и вертикальное сопротивление ветру и другим воздействиям, а также элементы ограждающих конструкций здания, которые обеспечивают атмосферостойкость, а также термические, акустические и огнестойкие свойства. Типы используемых фасадных систем зависят от типа и масштаба здания, а также от требований местного планирования, которые могут повлиять на внешний вид здания по отношению к его соседям.Например, кирпичная кладка часто указывается в качестве материала внешнего фасада, но современный способ строительства внутреннего полотна состоит из легких стальных стеновых элементов (называемых заполнением стен), которые эффективно заменили более традиционные блоки.

Другие типы фасадных материалов могут быть прикреплены к легким стальным стенам, например, изоляционная штукатурка, большие доски, металлические панели и терракотовая плитка. Широкое разнообразие фасадов и форм может быть создано с использованием легких стальных стен, включая большие ленточные окна, изогнутые и наклонные стены, а также выступы, такие как солнечные затенения или балконы. Фасадные материалы могут быть смешаны для улучшения эстетики здания. Также возможно изготовление стеновых панелей из легкой стали с предварительно прикрепленной облицовкой.

В многоэтажных зданиях были разработаны модульные системы навесных стен, которые крепятся к перекрытиям или краевым балкам основной стальной конструкции. Сталь и стекло также широко используются в фасадных и кровельных системах, а местные крепления выполнены в виде скоб из нержавеющей стали.

Другие элементы интерфейса, влияющие на дизайн фасада, включают прикрепление кирпичной кладки к стальным краевым балкам, проектирование балконов, защиту от солнца и крепление парапетов.

Монтаж модульной системы навесных стен
(Изображение любезно предоставлено Arup Facades)
Монтаж облегченной фасадной системы, прикрепленной к модульному зданию через мачтовую подъемную систему.
(Изображение предоставлено Futureform)

[вверх] Фасадные функции

Фасад здания обеспечивает разделение между внутренней и внешней средой, но также требуется для обеспечения приемлемого уровня освещенности и визуальной связи с внешним миром в виде видов из здания. Фасад также может потребоваться для обеспечения пользователя здания открываемыми окнами для вентиляции.

Функции разделения включают:

Фасад здания также предоставляет владельцу и архитектору холст, на котором можно создать изображение, представляющее бизнес, идеалы или взгляды владельца.

[вверху] Устранение проникновения воды

Основным требованием к системе облицовки является то, чтобы вода не просачивалась через нее в здание. Одним из способов устранения утечек является создание герметичной системы по всему зданию, эквивалентной водонепроницаемой мембране.После перфорации такой системы вода, просачивающаяся через перфорацию, оказывается внутри здания. На практике создать такую герметичную систему сложно из-за сложности стыков между различными материалами и компонентами в оболочке здания и ее подверженности атмосферным воздействиям.

Более надежный способ защиты от проникновения воды — это использование системы с первичной и вторичной защитой. Основная защита предназначена для того, чтобы противостоять большей части падающего дождя, но если вода протекает мимо основной (внешней) защиты, вторичная защита перехватывает воду и направляет ее наружу.Таким образом сконструированы системы дождевых экранов и профили остекления и обрамления.

Степень воздействия погодных условий на здания связана с расчетным давлением ветра. Уровень характеристик ограждающей конструкции здания может быть определен, а устойчивость к проникновению воды может быть проверена. Центр технологий окон и облицовки (CWCT) публикует «Стандарт для систематизированных ограждающих конструкций зданий» ^[1], в котором устанавливаются категории характеристик и соответствующие погодные испытания, связанные с расчетным давлением ветра.

[вверху] Контроль воздухопроницаемости

Испытание промышленного здания под давлением
(Изображение предоставлено BSRIA)

Воздухопроницаемость контролируется при проектировании и строительстве ограждающих конструкций зданий для управления скоростью потери или получения тепла из-за обмена воздуха с внешней средой, что способствует сокращению выбросов диоксида углерода. Стандарты воздухопроницаемости определены в руководстве и спецификации по воздухопроницаемости ^[2] Ассоциации по испытаниям и измерениям воздухонепроницаемости (ATTMA).

Испытание давлением требуется в соответствии с Строительными нормами, в которых говорится, что все здания, не являющиеся жилыми, должны подвергаться испытанию давлением (за некоторыми исключениями).

Соответствие подтверждается, если измеренная воздухопроницаемость не хуже, чем предельное значение 10 м ³ / (час.м ²) при 50 Па, а коэффициент выбросов в здание (BER), рассчитанный с использованием измеренной воздухопроницаемости, равен не хуже, чем целевой уровень выбросов CO ₂ (TER).Требования предъявляются и к жилым помещениям.

[вверху] Устойчивость к ветровым воздействиям

Обрамление ненесущей стены
Стойки и фрамуги

Системы облицовки зданий необходимы для выдерживания ветровых воздействий и их передачи на основную конструкцию здания. Системы обычно монтируются этаж за этажом в здании, поэтому на каждом уровне этажа каркас здания выдерживает вес, равный высоте ограждающей конструкции.Конверт может иметь опору снизу или подвешиваться над полом. Воздействие ветра передается системой облицовки на перекрытия здания, которые действуют как линейная опора. Системы облицовки зданий из больших панелей обычно односторонние. Таким образом, каждый этаж поддерживает один уровень ветровой нагрузки на здание.

Панели навесных стен обычно имеют двухсторонний пролет, поддерживаемые с четырех сторон ригелями и стойками, которые их обрамляют. Фраги простираются из стороны в сторону, поддерживаясь стойками от пола до пола.Нагрузки передаются скобами, обычно закрепленными на краю плиты перекрытия. Стойки обычно снабжены соединениями с муфтами для передачи поперечных сил в соединениях. Импульсы обычно подвешиваются сверху, чтобы они действовали при изгибе и растяжении.

Облицовка, каменная кладка и изоляционная штукатурка от дождя крепятся к опорным системам, которые обычно рассчитаны на перекрытие от пола до этажа.

[вверх] Тепло- и звукоизоляция

Фасад здания должен выполнять функцию теплоизоляции, которая становится все более обременительной из-за необходимости снижения энергопотребления и выбросов CO ₂.Изоляционный материал встроен в непрозрачные части фасада, а изолирующие стеклопакеты (igus) используются в прозрачных частях. Минимальные значения коэффициента теплопередачи приведены в Строительных нормах и правилах: 0,35 Вт / м ² K для стен и 2,2 Вт / м ² K для окон и навесных стен. Лучшая изоляция (более низкие значения коэффициента теплопередачи), усредненная по оболочке здания, может быть достигнута за счет увеличения площади непрозрачной стены и уменьшения площади окон.

Оболочка здания также обеспечивает акустическое разделение между внешней и внутренней средой.Как правило, ограждающая конструкция здания, состоящая из более массивных элементов (например, кирпичной кладки или сборного бетона), обеспечивает лучшее акустическое разделение.

[вверху] Солнечное усиление, уровни освещенности и виды изнутри

Стеклопакет с многослойным стеклом

Большие площади остекления, простирающиеся от пола до потолка во многих офисных зданиях, обеспечивают прекрасный вид из помещения и хороший уровень естественного света.Уровни естественного освещения уменьшаются по мере удаления от фасада, а глубина в плане (от фасада до фасада или от фасада до атриума) составляет 18 м, выше которой естественное освещение считается слишком низким.

Проникновение прямых солнечных лучей в здание вызывает усиление солнечного света и блики, которые усиливаются с увеличением площади остекления. Эти эффекты меняются в зависимости от времени суток и времен года, и оба они должны быть учтены в дизайне фасада. Южные возвышения получают более сильный солнечный свет с более высокого угла и могут быть затемнены с помощью горизонтальных жалюзи или brises soleil. Ослепление от низкоугольного солнечного света может быть особой проблемой ранним утром и поздним вечером для возвышенностей, ориентированных на восток и запад. Затенение может быть выполнено с помощью вертикальных ребер или жалюзи, управляемых пользователем.

Усиление солнечного излучения можно уменьшить, задав селективное солнцезащитное покрытие на одной из поверхностей стекла (обычно в полости игу). Покрытие называется селективным, потому что солнечное излучение с разными длинами волн избирательно пропускается через покрытие: видимые длины волн света проходят более свободно, чем инфракрасные.

Для помещений для выставок или дисплеев материалов, чувствительных к ультрафиолетовому (УФ) разложению, на поверхность остекления может быть нанесена пленка, ингибирующая УФ-излучение, или может быть указано многослойное стекло с достаточными прослойками между стеклопакетами для поглощения УФ-излучения.

Защита от солнца

Солнечная энергия должна быть учтена при проектировании инженерных сетей здания. Преимущества остекления во всю высоту были поставлены под сомнение в результате давления, направленного на снижение затрат на электроэнергию, поскольку наличие остекления ниже уровня стола дает небольшое преимущество для уровней естественного освещения, но остекление во всю высоту увеличивает потребность в обогреве и охлаждении и увеличивает затраты на энергию.Программа Target Zero рассматривает эти вопросы в контексте различных типов зданий.

Школы, больницы и жилые дома часто имеют большие площади сплошных стен и меньшие окна в пропорции к площади фасада, поэтому эти проблемы менее значительны.

[вверх] Изображение

Выраженная структура (кадры Y)

Одна из важнейших функций фасада здания — проецировать изображение.Это может быть место, владелец или пользователь здания, функция здания или архитектор.

Можно использовать выбор материалов, включение функций, выражение структуры, масштаб, виды в здание.

Архитектурные особенности
Выраженная структура в большом частично замкнутом объеме

[вверх] Типы фасадных систем

В современных многоэтажных домах могут использоваться самые разные фасадные системы, а именно:

Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

Выбор фасадной системы зависит от масштаба и использования многоэтажного здания, а также от окружающей среды и соседей.В современных фасадных системах могут использоваться различные стальные компоненты, такие как:

Стены с заполнением из легкой стали в значительной степени заменили внутреннюю створку из блоков в зданиях со стальным и бетонным каркасом. К заполнению стен могут крепиться самые разные фасадные системы. Некоторые примеры проиллюстрированы ниже.

Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

[вверх] Преимущества стальных фасадных систем

Преимущества стальных фасадных систем можно представить с точки зрения их функциональных и эстетических требований следующим образом:

Возможны самые разные цвета и фактуры поверхности
Легкие фасады минимизируют нагрузки на несущую конструкцию
Стены с заполнением из легкой стали с использованием С-образного профиля могут использоваться для поддержки широкого спектра систем облицовки.
Фасады могут быть быстровозводимыми для ускорения монтажа
Системы остекления из стали могут использоваться для визуального эффекта в высоких входных зонах и атриумах.
Сталь негорючая и устойчивая к повреждениям в фасадных панелях
Может быть обеспечен высокий уровень тепловой и звукоизоляции.

Использование композитных (сэндвич) панелей для поддержки плитки.
(Изображение любезно предоставлено Kingspan Panels and Profiles)
Использование больших металлических панелей для наружной облицовки существующего офисного здания.

Легкие стальные стены могут быть двух типов:

Стены с заполнением из легкой стали, простирающиеся между этажами или между полом и краевой балкой
Панельные системы, которые размещаются за краем плиты и крепятся в отдельных местах.

Стены с заполнением из легкой стали более широко используются из-за простоты процесса установки и возможности поставлять C-образные профили, обрезанные по длине, для конкретных размеров исполнения проекта. Разработка стен с заполнением из легкой стали была одним из основных нововведений за последние 10 лет. Стены с заполнением из легкой стали состоят из С-образных секций, которые простираются между этажами от 2,4 до 5 м и спроектированы так, чтобы противостоять давлению ветра, приложенному к фасаду здания, а также выдерживать вес конкретного типа системы облицовки, которая прикреплена к ним.

[вверх] Преимущества филенки из легкой стали

Преимущества стен с заполнением из легкой стали:

Система быстрого строительства с укладкой более 50 м ²; в сутки
Меньше погрузочно-разгрузочных работ на объекте, чем для кирпичных и блочных работ
Высокие стены до 5 м и сильное ветровое давление до 2 кН / м ²;
Возможность создавать большие окна без ветровых столбов
Минимальное использование материала (менее 5 кг / м ²; сталь на фасаде)
Отсутствие отходов на объекте при поставке С-образных секций, обрезанных до длины
Легкий вес, снижающий нагрузки на несущую конструкцию
Может использоваться для различных систем облицовки
Можно демонтировать в пристройках и т. Д.и повторно использованный

[вверх] Проектирование филенки

Система SFS компании Metsec используется на внешних стенах заполнения 4-этажного композитного каркаса в больнице Колчестера.
(Изображение предоставлено Metsec)

Конструкция стен с заполнением из легкой стали зависит от высоты стены и давления ветра, действующего на фасад. Обычно С-образные профили имеют глубину от 100 до 150 мм при толщине стали 1.От 2 до 1,6 мм. С-образные секции размещаются по центру 400 или 600 мм, что совместимо с креплениями к внутреннему гипсокартону и внешней облицовке.

Большие проемы можно создать, разместив пары С-образных секций вертикально рядом с проемами, а иногда и пары С-образных секций над и под проемами. Толщина стали также может быть изменена по всему фасаду без изменения размера секции. Например, давление ветра выше в углах зданий и также увеличивается с высотой.Пределы прогиба, указанные в конструкции, зависят от типа прикрепляемой облицовки.

[вверху] Тепловые характеристики

Теплоизоляция крепится снаружи к стене, а минеральная вата часто помещается между С-образными секциями для достижения требуемой теплоизоляции (коэффициент теплопроводности). Для изоляционных штукатурок или систем облицовки дождевыми экранами часто используется внешняя облицовочная плита для обеспечения локальной поддержки внешней облицовки.

Значение U 0,15 Вт / м ²; K может быть достигнуто с помощью примерно 100 мм изоляционной плиты с закрытыми ячейками, прикрепленной к C-образным секциям, или панели обшивки с добавлением 100 мм минеральной ваты между Cs.Одно и то же устройство стены может использоваться для всех типов систем облицовки.

Герметичность также важна в современном проектировании зданий, и ее можно улучшить, используя обшивочную доску, прикрепленную к С-образным секциям.

[вверх] Процесс строительства

Стены с заполнением из легкой стали обычно устанавливаются в виде отдельных C-образных секций, которые разрезаются по длине и помещаются между перекрытиями или краевыми балками. С-образные секции прикреплены к U-образной нижней направляющей, которая прикреплена к плите перекрытия.В верхней части стены C-секции скользят по U-образной верхней направляющей, которая прикреплена к нижней стороне краевой балки или плиты перекрытия, позволяя относительное движение без сжатия стены. Общие рекомендации — обеспечить относительное перемещение не менее 20 мм в здании с бетонным каркасом и 10 мм в здании со стальным каркасом.

Пары С-образных секций часто размещаются по обе стороны от оконных или дверных проемов, чтобы выдерживать нагрузки, передаваемые через окно. U-образные направляющие соединяются с бетонной плитой перекрытия с помощью штифтов с порошковым приводом.

Процесс строительства очень быстрый и не требует внешних строительных лесов, пока фасад не будет прикреплен снаружи. В качестве альтернативы, стены могут быть изготовлены заранее и установлены в виде больших панелей, часто с предварительно прикрепленной облицовкой — см. Фотографию ниже. В этом случае облицовочная панель размещается за краем первичной конструкции и поддерживает облицовочную панель. Затем на месте прикрепляется облицовка по краям панели.

Легкая сборная панель, прикрепленная к стальному каркасу здания
(Изображение любезно предоставлено Kingspan Panels and Profile)

[вверх] Навесное ограждение

Система навесных стен, прикрепленная к зданию со стальным каркасом в Спиннингфилдс, Манчестер

Навесные стены — это общее название, данное облегченной металлической облицовке или системам застекленной облицовки, которые непосредственно поддерживаются структурным каркасом.В некоторых случаях может быть прикреплен каменный шпон или большая облицованная плиткой облицовка, чтобы придать вид более монолитной системы облицовки.

Системы навесных стен — это сборка компонентов заводского изготовления, которые либо собираются в панели на заводе, а блокирующие устройства доставляются на площадку и устанавливаются (единое навесное ограждение), либо доставляются на площадку как компоненты и собираются на здании (палка навесное ограждение). Пиковые навесные стены чаще используются в малоэтажных зданиях и на относительно небольших площадях, поскольку требуется внешний доступ к фасадам здания, например.г. с строительных лесов или со стеновых подъемников. Модульные навесные стены могут быть спроектированы так, чтобы их можно было установить без использования главного крана, и этот метод предпочтительнее для высотных зданий. Используемые методы — это мини-кран, установленный на полу офиса, или подъемник, установленный на временном рельсе по периметру здания.

Подъемник на рельсовом ходу
(Изображение © Tractel (UK) Ltd)

Размер модульных панелей определяется высотой пола и шириной, приемлемой для транспортировки и установки, и должен быть совместим с проектными размерами фасада (обычно кратными 300 мм).Обычно используются панели шириной до 1,5 м и высотой 4,2 м. В Европе относительно мало поставщиков модульных систем навесных стен, и у большинства из них есть специализированные проектные группы, которые могут предоставить подробный дизайн и детализацию для конкретных проектов.

Полностью застекленная система навесных стен, используемая в многоэтажной стальной конструкции

Система навесных стен предназначена для обеспечения необходимых функций водонепроницаемости, естественного освещения и затенения, а также теплоизоляции.Поэтому стыки между элементами навесной стены очень важны для выполнения этих функций. В унифицированных системах панели изготавливаются с высокой степенью герметичности и изоляции, а стыки между большими панелями выполняются с помощью резиновых прокладок и силиконовых герметиков (см. Ниже).

В качестве альтернативы облицовка может быть спроектирована так, чтобы действовать как экран от дождя, создавая полость за материалом облицовки и обеспечивая более широкие стыки по периметру облицовочных панелей.Таким образом, под действием ветра происходит выравнивание давления между полостью и наружным воздухом, так что дождь, вызываемый ветром, не попадает в полость, что снижает риск попадания воды через стыки.

Обычно в современных офисах окна закрываются, поэтому важно контролировать вентиляцию другими способами. Может быть достигнут высокий уровень акустического затухания, что важно для зданий в центре города.

[вверху] Обрамление панелей

Панель с разделенными стойками и фрамугами

Панели обрамлены стойками по вертикальным краям и фрамугами по горизонтальным краям.Стойки и фрамуги термически сломаны, чтобы предотвратить образование мостиков холода через элемент и избежать конденсации. Модульные навесные стены можно отличить по наличию разрезных стоек и ригелей по периметру панели. Стеклопакеты поддерживаются на установочном блоке снизу транца и могут быть прикреплены в заводских условиях к фрамугам и стойкам каркаса с помощью конструкционного силикона или закреплены компрессионной прокладкой.

Напротив, в ограждающих конструкциях из оконных занавесов стойки и фрамуги являются отдельными элементами. Промежуточные фрамуги могут разделять панель по вертикали. Стеклопакеты и сплошные изолированные панели заполняют проемы, обрамленные стойками и фрамугами. Igus поддерживается на пластиковых установочных блоках снизу транца и закрепляется на всех четырех краях с помощью прижимных пластин, привинченных к стойкам и транцам и закрытых заглушкой.

Алюминий легко экструдируется, поэтому элементы каркаса, включающие выступы жесткости, винтовые обоймы и карманы для прокладок, обычно изготавливаются из этого материала.Эти структурные формы дешевы в производстве в больших количествах после изготовления штампа.

[вверху] Атмосферостойкость

Дренаж из фальца остекления

Погодонепроницаемость навесных стен достигается за счет установки непроницаемых стеклопакетов и филеночных панелей в уплотненные фальцы.Любая вода, которая проходит через прокладку в фальц остекления, либо отводится наружу через отверстия в транце, либо направляется к стойкам, которые образуют вертикальные дренажные каналы и направляют воду наружу в местах соединения стоек.

Разделенные стойки и фрамуги в единых навесных стенах включают полости с линейными прокладками, такими как лопаточные или пузырьковые прокладки, образующие первый барьер. Любая вода, проходящая через первую линию защиты, может свободно стекать наружу. Всепогодная герметичность подтверждается соответствующими испытаниями.

Прокладки

Центр технологий окон и облицовки (CWCT) предоставляет техническое руководство по достижению атмосферостойкости, которое включает спецификацию для погодных испытаний окон и навесных стен ^[1]. Наиболее комплексная форма тестирования включает установку прототипа панели в напорную камеру, чтобы обеспечить развитие положительного и отрицательного давления на панели.Для проверки прочности и жесткости панели можно смоделировать воздействие ветра. Погодные испытания включают распыление воды в контролируемых количествах и распределение в условиях разницы статического давления. Погодонепроницаемость при динамическом давлении также может быть достигнута с помощью воздушного винта с приводом от двигателя, установленного на раме, если требуется. Отсутствие проникновения воды свидетельствует о прохождении погодных испытаний. Испытания шлангов также можно использовать для конкретных соединений.

Большие площади остекления и алюминиевого каркаса (несмотря на термическое разрушение) ограничивают U-значения, которые могут быть достигнуты с помощью навесных стен.Усредненные значения U по всей панели навесной стены обычно находятся в диапазоне от 1,3 до 1,7 Вт / м ² K. Тепловые характеристики igus улучшаются за счет использования наполнителя аргоном (или другим инертным газом) и / или тройного остекления. .

Солнечное усиление, уровни освещенности и виды регулируются, как описано выше.

[вверх] Условия поддержки

Системы навесных стен обычно подвешиваются сверху и имеют боковую опору на уровне пола. Эффект отклонения краевой балки проявляется в относительном вертикальном перемещении между панелями, поддерживаемыми на заданном уровне пола, и панелями, поддерживаемыми этажом выше. По этой причине краевые балки должны быть достаточно жесткими, чтобы предотвратить повреждение облицовочной системы, особенно если она сильно остеклена.

Пролет стальной краевой балки обычно составляет от 5 до 8 м (общие размеры — 6 м и 7,5 м), а пролет бетонной краевой балки или плиты обычно составляет от 5 до 6 м. Общий предел прогиба пролета / 500 при действующей нагрузке обычно указывается для краевых балок для более хрупких систем облицовки. При установке панелей также следует учитывать допуски на размеры на краю плиты за счет использования пакеров или выравнивающих устройств.

Некоторые системы навесных стен спроектированы со стальными «прочными спинками», так что они могут охватывать непосредственно между колоннами по периметру и, следовательно, не требуют вертикальной поддержки от края плиты, хотя им может потребоваться боковая поддержка, чтобы противостоять ветру на панели. Возможность транспортировки и подъема этих больших панелей является критическим соображением при проектировании.

Система облицовки Strongback

[вверх] Опора для кирпичной кладки

Кирпичная кладка здания со стальным каркасом может быть прикреплена несколькими способами:

Он может поддерживаться на земле или на промежуточной конструкции и поддерживаться сбоку стальным каркасом и стеной заполнения.Такой подход разрешен для стен высотой примерно до 3 этажей
Он поддерживается на каждом этаже или, в некоторых случаях, на разных этажах с помощью опорных уголков из нержавеющей стали, которые прикрепляются к краевым балкам основной стальной конструкции или к краю плиты перекрытия.
Также были разработаны кирпичные плитки или кирпичные плиты, которые придают внешний вид кирпичной кладки, но которые приклеиваются к обшивке или опираются на горизонтальные рельсы или листы.
В качестве альтернативы, каменные фасады могут быть сформированы путем поддержки кирпичных панелей или панелей из натурального камня, «усаженного вручную» из сборных железобетонных панелей высотой в этаж.

Способ крепления кирпичной кладки к стальным каркасам

[вверху] Несущие системы из нержавеющей стали

Опорные уголки из нержавеющей стали можно использовать для поддержки кирпичной кладки на уровне пола. Ключевыми параметрами конструкции являются высота стены и эксцентриситет кирпичной кладки от несущей конструкции. Уголки из нержавеющей стали обычно имеют толщину 10 мм, чтобы их можно было размещать в горизонтальных рядах кирпича, и их положение регулируется с учетом геометрических отклонений в уровне прохода путем крепления к опорным кронштейнам из нержавеющей стали.

Могут использоваться две стандартные системы поддержки скоб из нержавеющей стали:

Соединение со стальными краевыми балками, которые обычно выполняются с помощью стальных пластин, приваренных к концам полок балок, к которым прикреплены опорные кронштейны. Эти пластины прикрепляются к длине от 200 до 300 мм и позволяют крепить к ним кронштейны через каждые 400 или 600 мм. Пример такого типа деталей показан на рисунке ниже.
Соединение с краем плиты, как правило, с помощью предварительно сформированной стальной кромки плиты перекрытия, которая имеет горизонтальные прорези типа «ласточкин хвост», в которые помещаются соединительные болты.Эта форма крепления применяется на каждом этаже, поскольку она не способна выдерживать такие тяжелые нагрузки, как указанная выше система. Пример такого типа деталей показан на рисунке ниже.

Стандартные опорные системы для кронштейнов из нержавеющей стали
Система поддержки кирпичной кладки на стальной краевой балке.
(Изображение любезно предоставлено Хальфеном Деха)
Система поддержки кирпичной кладки на краю плиты в композитной стальной каркасной конструкции.
(Изображение любезно предоставлено Хальфеном Деха)

Эксцентриситет кирпичной кладки от ее опоры важен, потому что он определяет изгибающий эффект в точках крепления. Эксцентриситет также зависит от толщины изоляции в полости между кирпичной кладкой и внутренней стеной из легкой стали. Это максимальное значение составляет от 120 до 150 мм в зависимости от высоты стены. Кирпичная кладка с боков поддерживается стеновыми анкерами, которые прикреплены к стенам заполнения с плотностью около 4.4 стяжки на м ²; площади фасада.

[вверх] Системы кирпичных плит

Кирпичная кладка верхних этажей здания.
(Изображение предоставлено Unite Modular Solutions)

Современная кирпичная кладка может быть изготовлена в виде кирпичных накладок, которые крепятся к несущему стальному листу или композитной панели. Преимущество этой системы в том, что она легкая и может быть быстро установлена, поскольку раствор не обязательно требуется.Кирпичные плиты также можно укладывать вертикально, а для создания архитектурного эффекта можно создать ленточные окна или окна необычной формы. Примеры показаны на фотографии ниже.

В этой системе кирпичные плиты не считаются атмосферостойкими, поэтому материал основы обеспечивает устойчивость к ветру и погодным условиям. Композитные (или многослойные) панели обеспечивают отличные структурные и термические характеристики для использования в качестве системы основы.

Использование кирпича проскальзывает прикреплены к системе стальной подложки
(Изображение предоставлено Kingspan панелей и профилей)

[вверху] Опора из сборных железобетонных панелей высотой в этаж

Кирпичные фасады также формируются путем опирания кирпичных или натуральных каменных панелей из сборных железобетонных панелей высотой в этаж. Используются опорные кронштейны и стопорные штифты из нержавеющей стали. Толщина камня, установленного вручную, варьируется от 20 мм до 70 мм в зависимости от ветровой нагрузки, прочности камня на растяжение и расстояния между креплениями.

Непрерывные участки облицовки каменной кладкой имеют естественную низкую воздухопроницаемость, поэтому обычно воздухопроницаемость контролируется хорошей детализацией на стыках с окнами и дверьми, а также других проходов через стену для строительных услуг. Солнечное излучение, уровни освещенности и виды из окна уравновешиваются путем выбора подходящего типа, размера и расположения окон с подходящим затенением.

Облицовка из натурального камня и крепление из нержавеющей стали

[вверх] Сохранение фасада при ремонте здания

Существующая кирпичная кладка, поддерживаемая временной стальной конструкцией

Во многих проектах реконструкции зданий существующий кирпичный или каменный фасад сохраняется и временно поддерживается стальной конструкцией, тогда как остальная часть здания сносится. За существующим фасадом возводится новая стальная постоянная конструкция, которая затем интегрируется в новое здание. Таким образом, внешний вид здания не изменился, но его функциональное использование значительно улучшилось. Ниже показан хороший пример поддержки существующего кирпичного фасада внешней временной стальной конструкцией. Каркас на уровне земли обеспечивает доступ пешеходов.

[вверх] Фасады из стали и стекла

Сталь и стекло являются синергетическими материалами и часто используются для изготовления фасадов и крыш многоэтажных зданий.Стеклянные панели обычно поддерживаются отдельными вертикальными стальными элементами к основному каркасу здания, который может быть внутренним или внешним по отношению к зданию. Профили из нержавеющей стали и полые стальные профили часто используются в сочетании со стеклом.

Крепление застекленных фасадных систем к стальным каркасам

[вверх] Строительные характеристики

Защита от солнца с помощью фотоэлектрических элементов, прикрепленных к системе навесных стен

Система застекленных стен предназначена для обеспечения необходимых функций водонепроницаемости, естественного освещения и затенения, а также теплоизоляции. Поэтому силиконовые соединения между панелями остекления очень важны для этих функций.

Основной проблемой при проектировании систем остекления является предотвращение высокого солнечного излучения, особенно на южных фасадах, а также потери тепла из-за относительно высокого коэффициента теплопередачи двойных или даже тройных стеклопакетов, что увеличивает потери тепла. . Современная система двойных стеклопакетов, заполненных аргоном (в сочетании со стеклом с низким коэффициентом излучения), имеет коэффициент теплопередачи от 1,6 до 1,8 Вт / м 90 · 108 2 90 · 109 K, и он может уменьшиться до 0.От 8 до 0,9 Вт / м ² K для высококачественных систем тройного остекления.

Большие панели остекления обычно поддерживаются вертикальными стойками или, в некоторых случаях, стеклянными ребрами. Стекло предназначено для размещения движения своей системы поддержки из-за ветра и других сил, действующих на него. Типичные пределы прогиба при расчетных ветровых нагрузках определяются Институтом инженеров-строителей ^[3]

Стеклянные элементы также могут быть объединены с решетками и приклеенными фотоэлектрическими панелями, как показано.

[вверх] Двустенные фасадные системы

Обратите внимание на лестницы внутри полости

Двухслойные фасады возникли в Северной Европе и состоят из двух стеклянных стен, разделенных полостью на южных фасадах, и используются для снижения энергопотребления здания. Затеняющие устройства обычно устанавливаются в полости и, в зависимости от ее ширины, в проходах для доступа и очистки.Этот тип фасада имеет множество вариаций по устройству. Варианты относятся к:

ширина полости;
тип остекления (одинарное / изоляционное) для внутренней или внешней обшивки;
разделение полости по горизонтали и вертикали;
естественная или механическая вентиляция полости;
интеграция внутрикладостной вентиляции со строительными коммуникациями;
использование открывающихся окон в полость.

Две оболочки образуют зону теплового буфера, а пассивные солнечные лучи в полости сокращают потери тепла зимой. Если внутренняя вентиляция интегрирована с оборудованием здания, воздух, нагретый солнцем, может поступать в здание, обеспечивая хорошую естественную вентиляцию и снижая тепловую нагрузку. Летом нагретый воздух в камере выводится наружу, отводя тепло от здания и снижая охлаждающую нагрузку. Дизайн двустенного фасада должен быть интегрирован с дизайном строительных услуг, чтобы быть наиболее эффективным.

Система двойного фасадного стального остекления, используемая в многоэтажном офисном здании со стальным каркасом, 1 Angel Square, Manchester
(Изображение любезно предоставлено Severfield (NI) Ltd.)

[вверх] Солнцезащитные системы

Солнечное затенение с использованием выступающей крыши с внешними трубчатыми колоннами, здание Heelis, Суиндон
(изображение любезно предоставлено Simon Doling / Feilden Clegg Bradley Architects. Copyright Simon Doling / Feilden Clegg Bradley Architects)

Существует множество систем защиты от солнца, которые можно использовать и встраивать в фасад здания. Есть:

Горизонтальные стальные элементы овальной формы, которые простираются по горизонтали между внешними колоннами, а их размер и расстояние предназначены для уменьшения интенсивности солнечного излучения.
Выступающая крыша или навес, часто поддерживаемый внешней стальной конструкцией, как показано.
Застекленные или металлические решетки.
Металлические перфорированные экраны, пропускающие естественный свет, но также обеспечивающие высокую степень затемнения.

[вверх] Системы поддержки остекления

Основная статья: Остекленные фасады и крыши на стальных опорах

Современные системы поддержки остекления основаны на креплениях к 2 или 4 отдельным стеклянным панелям с помощью скоб из нержавеющей стали, также известных как «пауки» из-за их нескольких ножек.Крепления к стеклянным панелям обычно выполняются скобами из нержавеющей стали с неопреновыми прокладками через стекло, как показано ниже. Эти насадки обеспечивают шарнирное соединение из-за тепловых и структурных движений, так что местные напряжения на стекле сводятся к минимуму.

Опорные конструкции остекления могут быть различной формы:

Наружные или внутренние трубчатые колонны, которые могут быть наклонены
Горизонтальные трубчатые или решетчатые элементы, расположенные между широко расположенными колоннами.
Системы кабельных стяжек, как показано ниже, с использованием внешних муфт, кронштейнов и распорок из нержавеющей стали.

Опорная система с соединителями из нержавеющей стали
Corning Musem of Art, Корнинг, Нью-Йорк
(изображения любезно предоставлены TMR Consulting)

Манчестерский центр правосудия, показанный ниже, является хорошим примером вертикальной и горизонтальной поддержки внутренней трубчатой стальной конструкцией полностью застекленного фасада более 8 этажей.Системы кабельных стяжек могут быть внешними или внутренними, и в них используются кабели для противодействия силам натяжения из-за воздействия ветра на фасад и трубчатые секции для сопротивления сжатию. Для минимального визуального воздействия трубы должны быть небольшого диаметра.

Совместное использование застекленной фасадной системы и погодоустойчивой стали в Центре правосудия в Манчестере

[вверху] Сталь предсердий и навесов

Основная статья: Остекленные фасады и крыши на стальных опорах

Использование изогнутых трубчатых стальных конструкций для поддержки крыши атриума

Крыши атриумов и входы в объекты часто поддерживаются открытыми стальными конструкциями, детализированными для визуального возбуждения.Структурные полые профили часто используются для формирования элементов из-за их чистого внешнего вида. Кроме того, проволока из нержавеющей стали используется для минимизации проникновения в конструкцию.

Вход для объектов

Остекление с точечной фиксацией на натяжных тросах

Застекленные входы часто делают максимально прозрачными, чтобы обеспечить визуальную связь между внутренней и внешней частью здания. Для увеличения прозрачности можно использовать остекление с точечным креплением или стеклянные ребра.

Застекленный атриум

Застекленные крыши атриумов пропускают свет вглубь здания, позволяя использовать большие площади здания при уменьшении внешнего периметра. Атрии также используются для обеспечения естественной вентиляции за счет открытия вентиляционных отверстий в крыше. Теплый воздух, поднимающийся в атриуме и выходящий через вентиляционные отверстия, втягивает наружный воздух через открытые окна фасада.Атрии используются в офисах с глубокими планировками этажей, а также являются особенностью торговых центров, где торговые точки выходят на центральный атриум. Доступны различные системы поддержки остекления, включая стальные, алюминиевые или деревянные.

[вверху] Облицовка экрана от дождя

Использование композитных (сэндвич) панелей для поддержки плитки.
(Изображение любезно предоставлено Kingspan Panels and Profiles)

Система облицовки экрана от дождя обычно осушается и вентилируется и состоит из панелей с открытыми стыками, установленных на рельсах, с воздушным зазором позади.Направляющие поддерживаются кронштейнами от несущей стены, которая простирается от пола до пола. Несущая стена либо изолирована сама, либо поддерживает изоляцию, установленную на ее внешней стороне. В последнем случае можно использовать мембрану для защиты изоляции от влаги в воздушном зазоре.

Панели экрана от дождя изготавливаются из прочных материалов и выбираются архитектором для достижения желаемого визуального эффекта. Нержавеющая сталь, атмосферостойкая сталь, анодированный алюминий, стекло и терракота — все это материалы, которые можно использовать.Направляющие и кронштейны изготовлены из таких материалов, как нержавеющая сталь и алюминий. Несущая стена противостоит ветровым воздействиям и поддерживает защиту от дождя и может состоять из стены-заполнителя, изготовленной из холодногнутых стальных секций, облицованных цементно-стружечными плитами, сборными или композитными панелями или блочной кладкой.

Открытые сочлененные системы защиты от дождя отводят большую часть дождевой воды с поверхности панелей от дождя. Открытые швы достаточно широки, чтобы обеспечить свободную вентиляцию воздушного зазора, и любая дождевая вода, проникающая в швы между панелями, может свободно стекать наружу.Не стекающая остаточная влага может свободно испаряться.

Оконные проемы необходимо тщательно промыть, чтобы вода стекала вокруг них. Несущая стенка герметична для контроля воздухопроницаемости. Усиление солнечного света, уровни освещенности и виды из окна уравновешиваются путем выбора соответствующих размеров окон и затенения.

[вверху] Облицовочные панели из погодоустойчивой стали

Broadcasting Place, Лидс

Дождевая вода, стекающая с поверхности зданий, облицованных атмосферостойкой сталью, окрашена оксидом железа в красно-коричневый цвет и оставляет пятна на земле по периметру здания.Этот эффект уменьшается с течением времени по мере погодных условий. Чтобы избежать пятен, можно добавить соответствующие детали вокруг здания. Один из использованных подходов состоит в том, чтобы включить гравийную полосу, которая обновлялась через некоторое время.

[вверх] Изолированные стеновые панели

Типовое сечение сквозного шва в сэндвич-панелях

Изолированные стеновые панели — это замковые композитные сэндвич-панели с металлической облицовкой или бетонные панели с изоляцией между внутренними и внешними бетонными элементами.Стальные утепленные панели часто используются в одноэтажных и малоэтажных промышленных зданиях.

Панели обычно проектируются с односторонним перекрытием (вертикально или горизонтально) и изготавливаются с учетом обычно используемых расстояний между рамами без промежуточных опор. Доступны различные изоляционные материалы, такие как пенополиуретан (PUR), полиизоцианурат (PIR) и минеральное волокно с рядом изоляционных, огнестойких и других физических свойств. Изоляционные материалы следует выбирать с осторожностью, принимая во внимание все эксплуатационные и функциональные требования.. Доступны различные профили поверхности и цвета. Системы изолированных стеновых панелей имеют взаимоблокирующие соединения, которые включают в себя перекрытия и уплотняющие прокладки для предотвращения проникновения воды.

Изолированная панель с металлическим покрытием
Горизонтальные сэндвич-панели

Для горизонтально уложенных панелей вертикальные стыки на опорах представляют собой стыковые стыки с уплотняющими прокладками и герметизированными или закрытыми прокладками.

Изолированные стеновые панели являются запатентованным продуктом, и производитель предоставляет результаты испытаний, которые могут быть в виде таблиц зависимости от ветрового давления (или нагрузки) для панелей различной толщины, что позволяет разработчику выбрать подходящий тип панели и толщина.

[вверх] Изолированная штукатурка

Изолированная штукатурка, широко известная в Северной Америке как изоляция внешних стен (EWI), используется в Великобритании более 30 лет. С 2000 года он все чаще используется для удовлетворения спроса на легкие, энергоэффективные и интересные с архитектурной точки зрения фасады. Этим материалом часто облицовываются общежития и другие жилые и многофункциональные здания.

Жесткая изоляционная плита наносится на несущий каркас и покрывается полимерно-модифицированной штукатуркой, которая может быть на основе цемента или акрила и армирована волокном. Легкие стальные каркасные системы, изготовленные из холодногнутых профилей, все чаще используются в качестве несущей конструкции.Дополнительная изоляция может быть размещена по глубине каркаса. Раннее частичное закрытие здания достигается за счет крепления цементно-стружечной плиты к внешней поверхности системы легкого стального каркаса перед установкой изоляции.

Изолированная штукатурка на студенческих общежитиях

Системы штукатурки образуют герметичный барьер и отводят воду от своей внешней поверхности. Они могут быть спроектированы с полостью или без нее в зависимости от степени воздействия на здание.Должны быть сделаны соответствующие условия для дренирования полости. Требуются соответствующие подробные оклады и уплотнения в местах прохождения окон и дверей. Дальнейшие указания приведены в SCI P343.

[вверху] Интерфейсы

Основная статья: Фасадные опоры и структурные перемещения

Интерфейсы между стальными каркасами и системами облицовки могут иметь следующие формы:

Системы поддержки кирпичной кладки с помощью уголков и кронштейнов из нержавеющей стали.
Крепление к системам навесных стен для вертикальной и боковой поддержки конструкцией или краем плиты перекрытия
Крепление стальных полых профилей и кабелей в системах застекленной облицовки
Выступы для жалюзи или навесов и т. Д.
Опора для внешних стальных конструкций
Опора атриума или стальные конструкции.

Эти детали интерфейса разработаны с учетом:

Силы в вертикальном и горизонтальном направлениях, часто сочетающиеся с эффектами изгиба при использовании в жалюзи и т. Д.
Учет относительного движения с опорной конструкцией
Припуск на монтажные допуски при выравнивании фасада.

[вверху] Детали опоры для навесных стен

Стойки навесных стен обычно подвешиваются сверху за краями плит перекрытия.Кронштейны облицовки обычно крепятся к плите перекрытия и рассчитаны на то, чтобы выдерживать как вертикальные, так и горизонтальные нагрузки от собственного веса облицовки и воздействия ветра соответственно. Кронштейны выступают за край пола, выдерживают вес облицовки при изгибе и должны иметь соответствующий размер. Крепежные приспособления должны быть регулируемыми, чтобы панели навесных стен могли быть правильно выровнены во время установки. Крепления между кронштейнами и стойками предназначены для точной вертикальной регулировки.

Нижние концы стоек часто вставляются в нижние стойки для передачи горизонтальных сил, но допускают вертикальное перемещение.

[вверху] Наружные стальные конструкции

Внешняя стальная конструкция может быть спроектирована как часть основной конструкции или для поддержки навесов или распорок. Часто внешние стальные конструкции могут быть спроектированы как незащищенные от огня, учитывая интенсивность и направление потенциального пожарного шлейфа, исходящего от фасада. Кроме того, внешние стальные конструкции спроектированы как часть архитектурной концепции, как показано ниже на Биржевой площади, которая пересекает железнодорожные пути до вокзала Ливерпуля.В этом проекте балки выступали за линию фасада и, таким образом, проникали в фасад.

Такие элементы, проходящие через оболочку или фасад, перекрывают изоляцию и создают потенциальный путь для проникновения влаги внутрь здания. Одним из последствий перекрытия изоляции являются местные тепловые потери в местах проникновения изоляции. Еще одним следствием является то, что в холодную погоду внутри здания происходит конденсация на холодных поверхностях элементов, которые сообщаются с внешней стороной.Это может привести к появлению видимых пятен и насыщению изоляции с последующим ухудшением ее характеристик.

Проблемы с тепловыми характеристиками и конденсацией можно избежать, если в проникающих элементах сделать соответствующие термические разрывы, чтобы поддерживать их температуру внутри здания выше точки росы. Дальнейшие указания приведены в SCI P380.

Там, где силы в элементах слишком велики для теплового разрыва (например, из-за слишком гибкости и непрочности изоляционных материалов), проникающий элемент изолируется на достаточной длине внутри здания для предотвращения конденсации.

По этой причине в проекте Биржевой площади, показанном ниже, балки в зоне пола были изолированы на длине около 1,5 м внутри здания по этой причине.

[вверх] Жалюзи и навесы

Жалюзи и навесы обычно прикрепляются к основной стальной конструкции. Чтобы избежать образования мостиков холода через стальные элементы, проходящие через изоляцию, обычно используются упомянутые выше специальные детали термического разрыва, как показано ниже.

Навесы часто сильно остеклены, как показано ниже, и могут поддерживаться отдельной конструкцией или подвешиваться к внутренней конструкции.Изогнутые стальные элементы (особенно полые секции) часто используются в навесах для визуального эффекта.

Детали стыка из стали
Внешние стальные конструкции, используемые на Exchange Square, Broadgate, London
Точки крепления наружных козырьков с помощью болтовых деталей с терморазрывом
Использование стеклянного навеса, поддерживаемого изогнутой стальной конструкцией

[вверх] Список литературы

[вверх] Ресурсы

[вверху] См. Также

Flexstoneproducts — Роскошные зоны для ванн

перейти к содержанию

Дом
О компанииExpand
- Видео FlexStone
ПродуктыРазвернуть
- Душевые поддоны
- Ванна и душевая кабина
- Запчасти и аксессуары
FlexStone Цвета
Где купить
Поддержка
Свяжитесь с нами

Переключить меню

Больше видео Посмотреть все комплекты Посмотреть все цвета См. Гарантию Facebook Instagram Pinterest Дом
О насРазвернуть дочернее менюРазвернуть
Видео FlexStone
ПродуктыРазвернуть дочернее менюРазвернуть
Душевые поддоны
Ванна и душевая кабина
Запчасти и аксессуары
FlexStone Цвета
Где купить
Поддержка
Свяжитесь с нами
ФАСАДОВ STONE-SHS ： Компания «Готовые решения для архитектурного камня» в Китае, Дизайн-Производство-Монтаж
Частный дом всегда олицетворяет облик своих хозяев.Именно поэтому владельцы элитных особняков и частных загородных домов уделяют облицовочному материалу огромное внимание и подходят к нему со всей ответственностью. Помимо того, что материал должен иметь качественные характеристики, быть прочным и долговечным, он должен придавать неповторимый вид всей конструкции, создавая ауру роскоши и стиля.
Для облицовки фасадов дома используются самые разные материалы. Но ничто не придает зданию такого величия, как использование в качестве фасадного материала натурального камня.Облицовка натуральным камнем, таким как известняк, гранит, мрамор, прекрасно отвечает всем этим требованиям. Веками из этих камней возводили здания, и многие постройки сохранили свой первозданный вид до наших дней, что только подтверждает правильный выбор в пользу натуральных экологически чистых материалов.
Но технология не стоит на месте, и сегодня процесс укладки природного камня все чаще осуществляется не «мокрым методом» (когда облицовочный материал крепится к фасаду здания специальным цементно-клеевым раствором), а с применением подсистема (для создания навесного вентилируемого фасада).А для того, чтобы фасад дома прослужил своим хозяевам долгие годы без ремонтных работ, лучшим проверенным способом крепления является подсистема MAC, которая уже более года используется нашей компанией при создании вентфасадов.
Архитектурное проектирование каменных фасадов мы выполняем по всему миру
Наши архитекторы, дизайнеры, дизайнеры и проектировщики работают сплоченной дружной командой и осуществляют строго индивидуальный подход к каждому заказчику, внимательно изучая все ваши предпочтения и пожелания. пожелания.Архитектурный дизайн каменных фасадов выполняется нашими компаниями для заказчиков из Москвы и Московской области, а также других регионов России и ближнего зарубежья.
У нас действительно высокое качество, сжатые сроки и честные доступные цены!
Мы не просто создадим 3D фасад — мы подготовим для вас подробный, продуманный со всех сторон проект с учетом эстетической, технической и экономической составляющих. И после согласования приступаем к реализации «ПОД КЛЮЧ» с соблюдением всех стандартов качества и согласованных сроков!
Как производитель и дизайнер фасадных решений, мы можем предложить Вам выгодную цену и реализовать проект любой сложности.
Нужен проект вентилируемого фасада из натурального камня — то только компании SARHANG!
Вы еще сомневаетесь, где лучше заказать проект и облицовку фасада ?! Оставьте свои контакты, мы перезвоним вам в ближайшее время и подготовим для вас действительно выгодное предложение, от которого вы не сможете отказаться.
За более чем 20 лет работы мы реализовали множество проектов частных коттеджей, офисных зданий, резиденций и целых жилых комплексов. Нам есть что предложить представителям бизнес и эконом класса.
Группа компаний ISAKIDIS внимательно и профессионально подходит к оформлению фасадов, так как это важнейший этап, определяющий «будущее» вашего дома. Именно на этапе проектирования закладывается будущий облик фасадов, определяется оптимальный вариант облицовки натуральным камнем и формируется предварительная смета.
Проектирование фасада включает следующие этапы:
1. Техническая и визуальная оценка экстерьера и интерьера
Для создания качественного проекта необходимо провести структурный анализ на прочность и детально изучить объект.Немаловажную роль играет предварительная оценка несущей способности стен и плит перекрытия, фиксация пропорций и размеров оконных откосов, колонн, эркеров и т. Д. Часто на этом этапе выбирается облицовочный материал — известняк, гранит, доломит, бетон, мрамор.
2. Определение стилистических характеристик фасада
Благодаря нашей профессиональной команде мы можем реализовать вентилируемый фасад в любом стиле. Самые популярные стили — ампир, барокко, прованс, шале, английский, классический и восточный.Часто заказчики выбирают синтез нескольких стилей. При проектировании также необходимо учитывать городскую инфраструктуру и близлежащие объекты, чтобы создать действительно гармоничный дизайн.
3. Создание дизайнерских эскизов
После определения стиля будущего фасада создается эскиз с подробным рисунком каждого архитектурного и декоративного элемента.
4.3D моделирование фасада дома
На этом этапе вы получаете 3D проект вашего будущего дома с вентилируемым фасадом.
5. Составление спецификаций, маршрутов и расчета стоимости.
В своей работе мы всегда придерживаемся принципа рациональности. Поэтому мы всегда предлагаем заказчику наиболее оптимальные дизайнерские решения и производим точные расчеты по расходу облицовки и вспомогательных элементов.
6. Передача пакета документов клиенту.
У нас вы можете заказать как отдельный этап, так и весь комплекс услуг под ключ.
Невозможно создать действительно функциональное современное здание без предварительного проектирования.Так как именно благодаря наличию проекта можно существенно сэкономить, сделав точные расчеты, и заранее заложить все важные функциональные аспекты будущего здания до стадии непосредственной реализации. Благодаря тому, что наша компания является производителем, мы располагаем широким ассортиментом архитектурных элементов, позволяющих создавать сложные многоуровневые конструкции. Мы стремимся реализовать по-настоящему красивые, современные, прочные и функциональные фасадные системы!
Осуществляем 3D моделирование каменных фасадов
Среди преимуществ разработки дизайн-проекта стоит отметить возможную экономию на элементах дизайна.При проектировании фасадов такой подход позволяет выбрать именно то сочетание дизайнерских решений и облицовочных материалов, которые подходят именно вам. Компания ISAKIDIS, одновременно являясь производителем и проектировщиком, позволяет снизить стоимость проекта до 40%, в отличие от конструкторских и конструкторских бюро, которые занимаются только дизайном.
Заказав реализацию проекта ПОД КЛЮЧ, Вы получаете БЕСПЛАТНЫЙ проект в 3D формате вашего будущего дома с вентилируемым фасадом из натурального камня в ПОДАРОК! Оставьте свои контактные данные, и мы свяжемся с вами в ближайшее время.
Бесплатная консультация архитектора
В нашей компании работают только профессионалы. У каждого архитектора за плечами многолетний опыт работы, поэтому все проекты, реализованные нашей командой, ценятся нашими заказчиками, что позволяет нам гордиться своими достижениями и постоянно развиваться, масштабируя проекты и производство.
Вентилируемые фасады из натурального камня
Навесные фасады — это дизайнерские решения, состоящие из облицовочного материала, теплоизоляционного слоя и несущей металлической подсистемы, которая крепится к фасаду здания.Эта система обеспечивает высокую пропускную способность для плавной циркуляции воздушных потоков, удаляющих конденсат.
Вентиляционные фасады сегодня, пожалуй, лучшее решение для отделки фасадов натуральным камнем, который также часто используется для уменьшения тепловых потерь здания. Навесные фасадные системы популярны как при возведении новых построек, так и при реконструкционных работах исторических зданий.
Чтобы фасад вашего дома прослужил долгие годы, нужно выбирать качественный материал.Известно, что натуральный камень в силу своей экологичности, прочности и долговечности стоит дороже некоторых искусственных аналогов, но приобретая облицовочный материал в нашей компании, вы обеспечиваете себя не только качественным фасадным камнем, но и также приобретите его по доступным ценам, так как Sarhang Stone — производитель изделий из камня, что сэкономит вам деньги за счет отсутствия посреднических услуг.
Каталог фасадного камня
Каменные стены текстуры бесшовные
Дом
Новости
Текстуры
3D модели
Пакеты
3D Archviz
Вызов
Член клуба
Как это работает
Обмен
Опубликовать
Около
Условия использования
Блог
Логин
Регистр
Поделиться на:
Текстура эскиза
Текстуры
АРХИТЕКТУРА
КИРПИЧ
Цветной кирпич
Рустик
Пескоструйная обработка
Гладкий
Поврежденный кирпич
Грязный кирпич
Облицовочный кирпич
Рустик
Гладкий
Старый кирпич
Белый кирпич
ЗДАНИЯ
Двери
Антикварные двери
Классические двери
Главные двери
Современные двери
Ворота
Старые постройки
Старые загородные дома
Жилые дома
Витрины
Skycrapers
Окна
смешанные окна
специальные окна
БЕТОН
Голые
Чистые стены
Поврежденные стены
Грязные стены
Грубые стены
Плиты
Чистый
Грязный
Тадао Андо
ДЕКОРАТИВНЫЕ ПАНЕЛИ
3D стеновые панели
Смешанные цвета
Белые панели
Доска
Краска для классной доски
Карты мира
Карты на классной доске
Metrò
Разные карты
Винтажные карты
МРАМОРНЫЕ ПЛИТЫ
Черный
Синий
Коричневый
Кремовый
Гранит
Зеленый
Серый
Мраморная облицовка стен
Розовый
Красный
Травертин
Белый
Обработанный
Желтый
НАРУЖНАЯ ТРОЩАЯ
Бетон
Блоки повреждены
Блоки смешанные
Блоки обычные
Елочка
Открытый заполнитель
Flagstone
M Hexagon арбл
Мозаика
Парки Брусчатка
Брусчатка каменная
Блоки смешанные
Блоки стандартные
Брусчатка
Елочка
Тактильные
Терракотовые
Блоки смешанные
Блоки обычные
Елочка гравий
ШТУКАТУРКА
Чистая штукатурка
Старая штукатурка
Окрашенная штукатурка
Pebble Dash
Reinaissance
Venetian
ДОРОГИ
Асфальт
Асфальт поврежден
Дороги с грунтовым покрытием
Технология производства и особенности монтажа
Рынок строительных и отделочных материалов Благодаря новым технологиям дизайнеры радуют разнообразием.Сегодня новый материал — это гибкий камень, технология изготовления которого, по мнению специалистов, была создана почти случайно бережливыми немцами.
Гибкий камень из песчаных карьеров
Если это достаточно точно, то производство и продажа гибкого камня, представляющего собой разрез песчаника, известны уже несколько десятилетий. Этот процесс трудоемкий и дорогостоящий, поэтому получаемый отделочный материал не отличается дешевизной и доступен далеко не каждому.
Этот гибкий камень добывается непосредственно в карьере, что является первой сложностью в производстве.Подобных мест не так много, но таких, чтобы песчаник в них удовлетворял требованиям дизайнеров и отличался красивыми фактурными участками, а то и меньше.
Когда очень тонкий слой натурального материала наклеивается на текстильную основу с помощью специальных клеевых составов, основным компонентом которых является акрил, получается натуральный эластичный камень. Технология его изготовления требует не только сложного и дорогостоящего оборудования, но и серьезного мастерства специалистов.Еще одна проблема — подготовка кадров, но она не так уж непреодолима на фоне первых двух.
Даже неспециалисту сложно представить, какую толщину нужно резать, чтобы отделочный материал был достаточно гибким. При этом цветовая гамма не отличается разнообразием и зависит только от состава песчаника, где на его желтой основе проявляются коричневатые или красные пятна глины или коричневые оттенки оксида железа.
Производство гибкого камня из сыпучих материалов
Существуют и более простые технологии производства гибкого камня.Процесс производства настолько прост, что не требует специальных помещений, сложного оборудования и высококвалифицированного персонала. Кроме того, при создании гибкого камня из мелких фракций натуральных материалов можно использовать различные наполнители, изменяя фактуру, узоры, узоры и цветовые решения отделки. Гибкие листы мраморной крошки сохраняют блеск натурального камня, но их легко окрашивать.
Производство гибкого камня на начальном этапе, как правило, требует минимум затрат на сырье, все остальное — это подручные материалы и обычные бытовые инструменты.Причем сделать работу самостоятельно несложно, процесс не требует особых навыков.
Сырье для производства
Главное при производстве гибких стоунхендов — это подготовка состава. Его основной компонент — песчаник или кварцевый песок. Технология получения гибкого камня из мраморной крошки такая же, как и в случае с песком.
Все компоненты при необходимости окрашиваются пигментами. Самый стойкий натуральный краситель — оксиды железа, он замечательно подходит для внешней отделки.Соединительный элемент представляет собой гибкий пластичный акриловый клей. Можно делать только с ними, но можно также использовать специальные пластификаторы и полимеры для повышения его качеств.
Состав наносится на основу. Это может быть ткань или стекловолокно. Такие материалы считаются оптимальным вариантом. Помимо хорошей адгезии с клеем и гибкости, они также отличаются высокой прочностью.
Оборудование и помещения
Технология гибкого производства камня руками не предполагает использования сложного оборудования.Для перемешивания состава понадобится большая емкость и строительный миксер, если масштаб производства достаточно велик. Когда предполагается производить его небольшими партиями, основным оборудованием является обычный перфоратор и сопло-смеситель к нему.
Для работы еще понадобится большой стол и хорошее освещение. Для сушки готового изделия в большом количестве необходим сушильный шкаф, а при домашнем производстве деревянных стеллажей хватит в хорошо проветриваемом помещении.
Для экономии места можно сделать поддоны из древесно-волокнистых плит и невысоких деревянных блоков.Их следует установить друг на друга, чтобы между ними проходил воздух, а уложенные на них листы гибкого камня быстро сохли. Для мраморной крошки и песка нужно приобрести просеиватель, а для резки готового материала — специальный станок.
Все оборудование может быть размещено в одном помещении. Площади до ста квадратных метров достаточно для организации отдельных площадок по производству, сушке, хранению сырья и готовой продукции с соблюдением технологической цепочки.
Как производить гибкий камень
Технология производства позволяет изготавливать листы толщиной от 2 до 5 мм, шириной более полуметра и длиной более двух метров.
Сам производственный цикл можно разделить на этапы или отдельные операции. Сначала минералы обрабатывают красителями. Затем готовится клеевой состав и основа, которая на следующем этапе обрабатывается каменной крошкой. Изделие готово, осталось его просушить и разрезать листы по размеру, если понадобится отдельная плитка.Со всеми этапами производства дома может справиться один человек.
Монтаж отделки
Не сложна и технология монтажа гибкого камня. Особенности работы, пожалуй, заключаются только в использовании строительного фена при приклеивании материала в углах и на стыках. Чтобы гибкий камень плотно прилегал к поверхности, он нагревается потоком воздуха, акриловая смола плавится, и лист принимает желаемую форму в точке перегиба.Таким же образом выполняется бесшовное соединение, при котором наложенные внахлест листы нагреваются до сплошной массы каменной крошки с акрилом.

Гибкий камень для фасада дома – достоинства и недостатки

Описание гибкого камня

Достоинства и недостатки материала

Особенности и эксплуатационные характеристики гибкого камня в зависимости от вида

Гибкие каменные обои

Гибкий камень в виде плитки

Термопанели из гибкого камня

Технические характеристики материала

Сфера использования

Технология монтажа

Ведущие производители гибкого камня

Небольшое заключение

Отделка фасада гибким камнем — плюсы, минусы и особенности

Особенности облицовки такого типа

Достоинства и недостатки

Как осуществляется монтаж

ОТДЕЛКА ФАСАДОВ ГИБКИМ КАМНЕМ. — «СЕНАТ-ТЕХНОГРУПП»

ЧТО ТАКОЕ ГИБКИЙ КАМЕНЬ (каменные обои)

Монтаж на все основания с гибким камнем

Утеплители

Монтаж гибкого камня Delap на вспененный пенополистирол EPS

Важная информация

Монтаж гибкого камня на ветрозащитную плиту Изоплаат

Важная информация

Монтаж гибкого камня на экструдированный пенополистирол XPS

Важная информация

Монтаж гибкого камня на минеральную вату

Гибкий камень

Гибкий каменный шпон — 3D обои из камня.<img src='/800/600/https/www.stroyportal.ru/media/cache/albums/25056/03d93dba-570f-4484-af6d-6f2ed60ee050_large.JPG' /> Интерьеры и фасады.

Фасады и интерфейсы — SteelConstruction.<img src='/800/600/https/sun9-56.userapi.com/c857232/v857232853/196972/6jXnLZoNrsg.jpg' /> info

[вверх] Фасадные функции

[вверху] Устранение проникновения воды

[вверху] Контроль воздухопроницаемости

[вверху] Устойчивость к ветровым воздействиям

[вверх] Тепло- и звукоизоляция

[вверху] Солнечное усиление, уровни освещенности и виды изнутри

[вверх] Изображение

[вверх] Типы фасадных систем

[вверх] Преимущества стальных фасадных систем

[вверх] Преимущества филенки из легкой стали

[вверх] Проектирование филенки

[вверху] Тепловые характеристики

[вверх] Процесс строительства

[вверх] Навесное ограждение

[вверху] Обрамление панелей

[вверху] Атмосферостойкость

[вверх] Условия поддержки

[вверх] Опора для кирпичной кладки

[вверху] Несущие системы из нержавеющей стали

[вверх] Системы кирпичных плит

[вверху] Опора из сборных железобетонных панелей высотой в этаж

[вверх] Сохранение фасада при ремонте здания

[вверх] Фасады из стали и стекла

[вверх] Строительные характеристики

[вверх] Двустенные фасадные системы

[вверх] Солнцезащитные системы

[вверх] Системы поддержки остекления

[вверху] Сталь предсердий и навесов

[вверху] Облицовка экрана от дождя

[вверху] Облицовочные панели из погодоустойчивой стали

[вверх] Изолированные стеновые панели

[вверх] Изолированная штукатурка

[вверху] Интерфейсы

[вверху] Детали опоры для навесных стен

[вверху] Наружные стальные конструкции

[вверх] Жалюзи и навесы

[вверх] Список литературы

[вверх] Ресурсы

[вверху] См. Также

Flexstoneproducts — Роскошные зоны для ванн

ФАСАДОВ STONE-SHS ： Компания «Готовые решения для архитектурного камня» в Китае, Дизайн-Производство-Монтаж

Архитектурное проектирование каменных фасадов мы выполняем по всему миру

Осуществляем 3D моделирование каменных фасадов

Бесплатная консультация архитектора

Вентилируемые фасады из натурального камня

Каталог фасадного камня

Каменные стены текстуры бесшовные

Технология производства и особенности монтажа

Гибкий камень из песчаных карьеров

Производство гибкого камня из сыпучих материалов

Гибкий каменный шпон — 3D обои из камня. Интерьеры и фасады.

Фасады и интерфейсы — SteelConstruction. info
