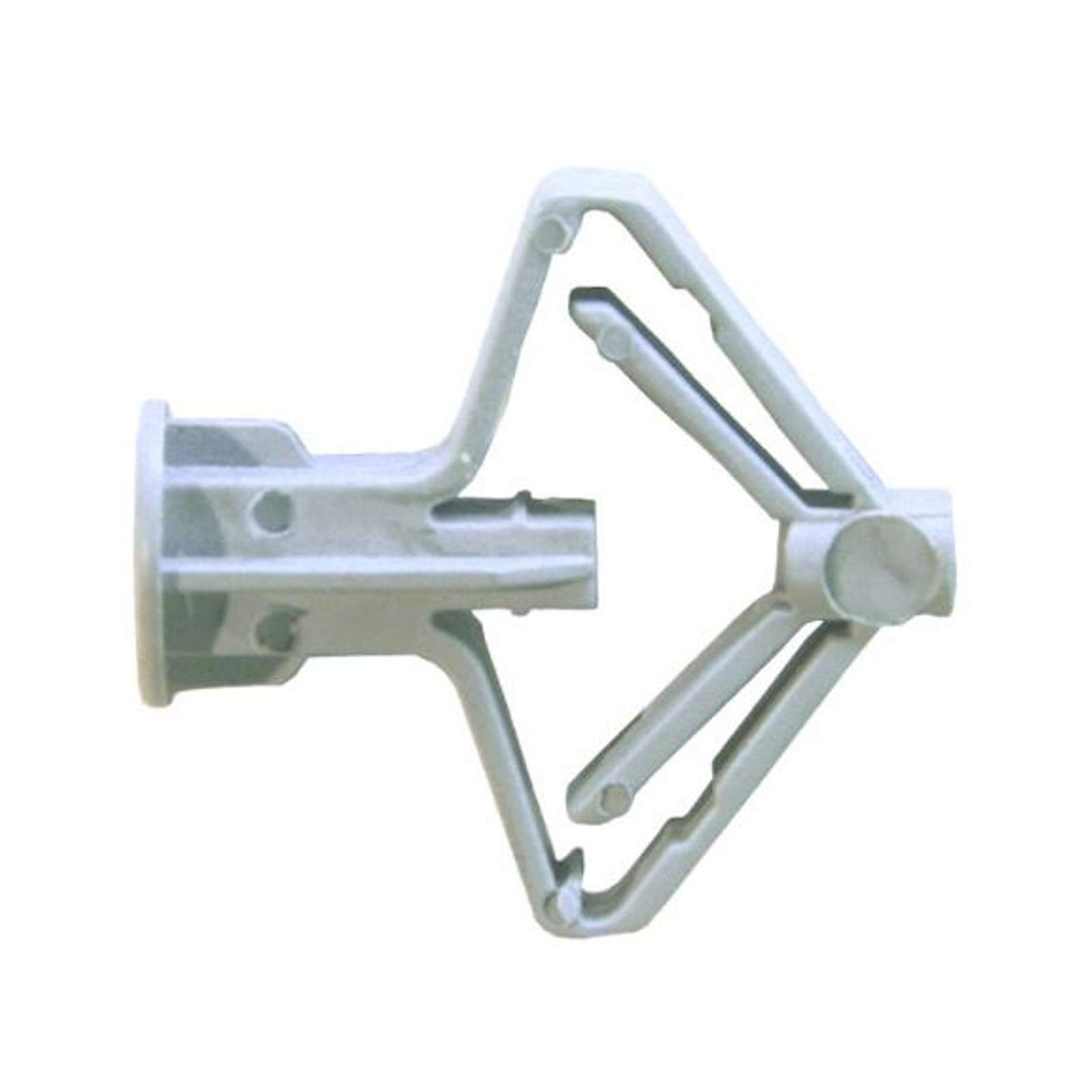

Дюбель для ГК и ГВЛ (дюбель бабочка)



Дюбель Бабочка описание

   Представляем Вам дюбель бабочка. Это дюбель для гипсокартона или ГВЛ. При проведении строительных или отделочных работ, Вам обязательно придется крепить светильники, плинтуса, полки и т. д., и наш дюбель бабочка будет незаменимым помощником.

 Дюбель для гипсокартона (дюбель бабочка) конструкция

    Конструкция его предполагает сжатие и расширение. Данный крепежный элемент работает на возвратно-поступательном движении, которое сжимает и раздвигает две распорки с обратной стороны основания при вкручивании самореза.Этот дюбель под гипсокартон имеет три части, первая не распорная с упорным кольцом, вторая часть распорная и выглядит в виде двух сегментов, которые снова соединяются в третьей части (хвостовике). Дюбель бабочка выпускается из морозостойкого полипропилена в двух видах и типоразмерах - 8х28 мм и 10х50 мм. Во втором варианте в распорной части имеются еще два дополнительных язычка.

 Дюбель Бабочка монтаж

    Монтаж этого крепежного изделия очень прост и не требует много времени, в подготовленное отверстие вставляют сжатый пальцами дюбель до стопорного кольца, прижимают деталь и вворачивают саморез, он входя внутрь наворачивает на себя неподвижный хвостовик, тем самым распирая до упора подвижные сегменты.
   Приобретая дюбель бабочку в нашей компании Крепежный двор, Вы получите надежное и прочное крепежное изделие, которое мы можем доставить в любую удобную для Вас точку Российской Федерации.



 Размеры дюбель бабочки и количество в упаковке

Размер дюбеля Диаметр дюбеля, мм Диаметр шурупа, мм Количество в упаковке, шт
Дюбель 8х28 8 4,5-6,0 500
Дюбель 10х50 10 6,0-8,0 500







крабы крепления, фото ГКЛ, металлический шуруп, размеры гвоздя, нагрузку установить

Надежно закрепить гипсокартон можно при помощи специальных дюбелей

Обшивка стен и потолков гипсокартоном – частая история, от которой не спешат отказываться сегодня. О том, как правильно установить гипсокартон, есть отдельный материал. А вот о крепеже, а точнее – о крепеже-бабочке для работ с ГКЛ стоит сказать подробнее.

Дюбели-бабочки для гипсокартона: что это такое

Это устройство, простой шуруп, легкий в эксплуатации, недорогой, прочный – потому с удовольствием используют его в домашнем ремонте, советуют применять в крепеже его и профессионалы. Само изделие – это часть крепежного устройства, которое фиксируют на несущей поверхности.

Подробнее о видах крепежей для гипсокартона читайте в материале: https://homeli.ru/remont-i-otdelka/krepezhi-dlya-gipsokartona.

Вторая часть такого крепежного элемента – это резьбовой крепеж, выглядящий как шуруп или саморез. Раньше, до середины прошлого века, использовались деревянные чопики, но благодаря изобретению Артура Фишера в 1958 году, система упростилась наличием пластикового дюбеля.

То есть сама по себе конструкция более чем простая: распорная или подвижная часть, и нераспорная или статичная. Во время вкручивания резьбового крепежа распорная часть расширяется, за счет этого соединение получается прочным. А благодаря кайме отверстия дюбель не проваливается в гипсокартонный лист, и не проворачивается в нем.

Классификация креплений для гипсокартона бабочка

Гарпунный принцип можно считать главным в устройстве крепежа для ГКЛ. Благодаря этому принципу обеспечивается прочное, надежное крепление. По сути всего выделяет две группы таких креплений.

Виды креплений дюбелей-бабочка:

  • Проходные. Служат для крепежа на потолке. Этот вариант хорош для массивных люстр, спортивного инвентаря и других приспособлений, предполагающих большую нагрузку на крепление.
  • Разжимающиеся. Данный вид крепежа применяется при подвешивании не очень тяжелых предметов (до 15 кг).

Ну а по своей конструкции дюбель может быть: гвоздь, пробка, молли, саморез, распорный, болт, мунго, анкер, винт, дюбель-бабочка.

По материалу изготовления дюбели могут быть металлические и пластиковые.

Металлический дюбель предполагает разные варианты сплава: латунь, нержавеющая сталь и пр. А пластиковый дюбель делается из нейлона, полиэтилена и т.д. По способу монтажа дюбели подразделяются на забивные и вкручивающиеся.

В чем плюсы крепежа для гипсокартона бабочка

У дюбеля-бабочки действительно много преимуществ. Во-первых, продают его в комплекте с саморезом нужной длины, нужного типа и диаметра. Конструкция эта универсальна, что позволяет резьбовой крепеж заменить на более подходящий. Это может быть кольцо или крючок.

Во-вторых, такой дюбель надежно устанавливается в гипсокартонном листе – этому помогает ребристая поверхность, это и есть гарантия качества монтажа. На дальнюю головку наносится резьба, которая нужна для хорошего зажима, ну а внутренние специальные лапки дают конструкции необходимую жесткость.

Универсальность крепежа в том, что этот вид дюбеля используется и для ДСП, и для фанеры, а не только для гипсокартона.

Интересно и то, что пластиковый двенадцатимиллиметровый дюбель выдержит несколько вкручиваний, что очень практично. Это и привлекает покупателя. Цена вполне соответствует качеству изделия, и не важно, он пластиковый или металлический.

Правила закрепления дюбеля-бабочки

Крепление дюбеля-бабочки осуществляется всего за пару минут. И, тем не менее, и здесь нужны свои правила. Стоит их учитывать.

Как закрепить дюбель:

  • Сначала отмечается место, где будет крепеж;
  • Дрелью просверливается отверстие – такое, чтобы в него вошел пластмассовый дюбель;
  • Это отверстие должно быть примерно на 4 мм шире дюбеля – дюбель немножко расширится, когда в него войдет саморез;
  • На саморез надевается крепеж, на котором и следует подвесить нужный предмет;
  • До упора саморез закручивается в дюбель: в этот момент дюбель складывается за ГКЛ, и это можно ощутить во время закручивания;
  • С небольшими усилиями потяните за внешний крепежный элемент, так проверяется прочность крепления.

Иногда крепеж-бабочка и саморез, что к этому крепежу прилагается, оказываются длиннее, чем пространство между стеной и плитой гипсокартона. В этой ситуации дрелью просверливается углубление в стене, которое позволяет без проблем засунуть анкер-крепеж, закрутить саморез.

Где используют крабы для гипсокартона

Крабы (выбрать можно любые их размеры) обеспечивают металлическому каркасу прочность. А без металлического каркаса редкая обшивка будет качественной.

Читайте статью о создании каркаса для гипсокартонных конструкций: https://homeli.ru/remont-i-otdelka/karkas-iz-metalloprofilya-pod-gipsokarton.

Краб считается самым надежным соединителем. А так как и стоит он недорого, то это еще и выгодное приобретение.

Особенности монтажа с крабами:

  • Даже на очень большой площади перекрытий краб дает возможность монтажа каркаса;
  • Благодаря одноуровневому крабу получается очень жесткая каркасная конструкция, нагрузка ей не страшна как статическая, так и динамическая;
  • Если вы делаете подвесной потолок, то без такого крепежа, как краб просто не обойтись.

Пользоваться крабом несложно – краб возьмите усиками вниз, наденьте его на профиль и защелкните (с незначительным усилием). После этого с четырех концов нужно загнуть усики, прикрепите его к основному профилю. Краб установлен – можно приступать к монтажу перемычек.

Грамотно и качественно смонтировать гипсокартонный потолок поможет статья: https://homeli.ru/remont-i-otdelka/potolok/potolok-iz-gipsokartona-svoimi-rukami.

Виды дюбеля для гипсокартона: бабочка (видео)

Выбор крепежа – не самое последнее дело при ремонте. Всегда приобретайте крепежные элементы в проверенных точках и от проверенных производителей. А рассчитать необходимое количество крепежа можно в онлайн-калькуляторе, эти сервисы несложно найти в интернете.

Хорошего ремонта!

Оцените статью: Поделитесь с друзьями!

Дюбеля для гипсокартона бабочка: крабы крепления, фото гкл, металлический шуруп, размеры гвоздя, нагрузку установить

Вот уже много лет гипсокартон занимает одно из лидирующих мест среди материалов для обшивки стен. И чтобы отделка была качественной, важно грамотно подобрать крепеж для такого материала.

На современном рынке представлен огромный выбор саморезов, но особой популярностью среди них пользуется дюбель «бабочка».

Дюбель «бабочка» – это довольно простое устройство, которое используется для крепления карнизов, плинтусов, кронштейнов, навесных шкафов или светильников на листе гипсокартона.

Оно представляет собой саморез, дополненный пластиковым элементом, который внешне напоминает крылья бабочки. Именно благодаря этому крепеж получил свое название.

При закручивании дюбеля, «крылья» расправляются и плотно прижимаются к задней поверхности листа гипсокартона. За счет этого нагрузка на лист распределяется более равномерно.

Это существенно снижает риск повреждения материала в процессе монтажных работ.

Устройство крепежного элемента предполагает наличие ребристой поверхности, что не допускает прокручивание и складывание дюбеля. А внутренние лапки, расположенные на головке крепежа, придают готовой конструкции дополнительную устойчивость и прочность.

Кстати, «бабочка» используется для работ не только с гипсокартоном, но и с листами ДСП и ГВЛ. Однако больше всего такой элемент подходит именно для работы с гипсокартоном. Толщина листа может быть одинарной – 10-12 миллиметров либо двойной – 20-24 миллиметра.

Рассмотрим две разновидности дюбеля «бабочка» в зависимости от материала, из которого они изготовлены:

  • Металлические
    . Данный тип крепежного элемента является самым прочным, долговечным и практичным. Дюбель способен легко выдерживать огромные нагрузки (сотни килограмм). Не стоит бояться того, что деталь со временем покроется ржавчиной. Ведь производители обрабатывают изделие специальным составом против коррозии. Однако один минус у металлического варианта все же есть. Это его довольно высокая стоимость. Но если соотнести цену со всеми достоинствами такой покупки, то она уже не выглядит такой большой.
  • Пластиковые или нейлоновые. Это наиболее современные на сегодняшний день варианты дюбелей. Они также отличаются прочностью, но при этом мало весят. Крепеж из пластиковых соединений легко найти в продаже, а его стоимость доступна для каждого. Однако устойчивость к большим нагрузкам и механическим повреждениям, несомненно, ниже, чем у металлических аналогов.

Выделяют еще несколько типов такого крепежа в зависимости от их размера и назначения.

Это самый маленький тип крепежа, который отличается хорошим качеством, доступностью и бюджетной стоимостью.

Подходит для работы с легкими конструкциями и небольшими нагрузками.

При использовании подобных элементов следует помнить, что саморезы не идут с ними в комплекте, их придется докупать отдельно.

Приобретайте вариант размером 3,5х35 миллиметров. Саморез может быть оцинкованным или нет. Выбор зависит от того, на видном ли месте будет располагаться элемент.

Для работы используйте сверло диаметром 8 миллиметров.

Затем сожмите пальцами «бабочку» и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны. В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм.

Данный вариант крепежного элемента заметно отличается от предыдущего. Его распорные части гораздо больше, также внутри их есть пара специальных «язычков», которые обеспечивают дополнительную надежность при креплении анкера. Это наиболее распространенный вид дюбеля «бабочки» из всех, предложенных сегодня на рынке.

Его изготавливают из нейлона, полипропилена и даже полиэтилена. Важно, чтобы крепеж не был слишком жестким, а оставался довольно упругим. Так он точно не сломается в процессе монтажа.

Дюбель данного типа легко выдерживает нагрузку в 24 килограмма, поэтому отлично подходит для фиксации навесных шкафов и полок.

Способ монтажа данного элемента схож с предыдущим вариантом. Однако для него следует приобрести саморезы большего размера. Кстати, если вам необходим дюбель меньших габаритов, попробуйте заказать деталь размером 6х40.

Еще такой крепеж называют – дюбель-гвоздь «бабочка» для гипсокартона. Подобные элементы можно применять не только для листовых, но и для полнотелых материалов.

Поскольку анкер такого типа является универсальным, он заслужил большую популярность. Особенно востребованы варианты из нейлона благодаря эластичности материала. По длине и диаметру универсальный дюбель может быть разным.

А значит, вы без труда найдете для себя подходящий вариант.

Однако не стоит использовать данный крепеж для тяжелых габаритных конструкций. Если вы нуждаетесь в надежной фиксации, советуем пробрести более прочные элементы, например металлические. Но

Металлический дюбель: назначение, особенности, применение

Как выполняется крепление на ненадежных поверхностях

Очень часто возникает необходимость крепления предметов на ненадежных поверхностях, к числу которых относятся стены из гипсокартона, строительные конструкции в старых кирпичных домах и др. При выполнении крепления на таких поверхностях следует придерживаться следующих рекомендаций.

  • Дюбельные элементы лучше выбирать из нейлона, при этом их диаметр должен составлять 10–12 мм. Диаметр победитового сверла, при помощи которого будет выполняться отверстие под крепеж, должен быть на 2 мм меньше, чем поперечный размер выбранного дюбеля.
  • Сверление необходимо выполнять за один прием, не меняя сверла, при этом не следует использовать ударный режим, чтобы не разрушить стенки формируемого отверстия.

Закрепление предметов на гипсокартоных стенах с помощью дюбеля-бабочки

Для выполнения надежного крепежа важно учесть состояние поверхностей, правильно выбрать режущий инструмент и грамотно осуществить сам процесс сверления

Важными параметрами, которые также следует принимать во внимание, являются габариты и вес закрепляемого предмета. Кроме того, необходимо правильно подобрать саморез к дюбелю, чтобы обеспечить надежное крепление предмета на поверхности стены или любой другой строительной конструкции

Виды дюбелей

Дюбель типа Дрива

Пожалуй, наиболее популярный крепеж для гипсокартонного листа. Бывает со сверлом и без, металлический или пластиковый. Выполняя отверстие под его крепление, используют сверло диаметром 8мм. Производитель декларирует рабочую нагрузку на срез, которую способен выдержать ГКЛ с применением данного дюбеля, в 25кг, тогда как предельная нагрузка составляет до 50кг.

Популярность дюбеля Driva обусловлена достаточно высокой надежностью и сравнительно невысокой ценой. Прочность такого крепления достигается за счет распределения нагрузки на большую площадь, которая обеспечивается формой дюбеля.

Дюбель для гипсокартона Дрива прост и эффективен

Плоский дюбель-гвоздь

Такой дюбель выполнен из огнеупорной стали, довольно прост и удобен в применении, поскольку не требует дополнительного сверления и, соответственно, избавит от пыли. Его можно забить в гипсокартон с помощью молотка или вдавить рукой, если это по силам.

Принцип действия дюбель-гвоздя заключается в том, что при ввинчивании в него самореза первоначально плоская передняя часть раскрывается, образуя надежный упор.

Используют его для листов толщиной до 12,5мм включительно. Саморезы выбирают диаметром 3,5-5мм. Рабочая нагрузка на вырывание, заявленная производителем, составляет 15кг, на срез – 30кг, предельная нагрузка на срез, полученная опытным путем, составляет 48кг. Помимо прочего, дюбель-гвоздь подлежит повторному использованию, то есть его можно демонтировать и монтировать в другом месте несколько раз.

Плоский дюбель-гвоздь для гипсокартона очень удобен в монтаже, так как не требует сверления

Универсальный распорный дюбель Бабочка

Дюбель «бабочка» подходит как для гипсокартона, так и для бетонного основания. Отверстие под его установку просверливают сверлом диаметром 8мм, диаметр комплектного самореза – 4,5мм.

Для дюбеля «бабочка» рекомендуем использовать саморезы без пропуска резьбы, поскольку при ввинчивании, дойдя до гладкой шейки, саморез начнет прокручиваться, а дюбель не примет нужную форму в виде упора.

В целом пластиковый дюбель бабочка работает примерно, как и остальные, создавая упор за ГКЛ при ввинчивании самореза. По форме такой упор чем-то напоминает бабочку, отсюда и название крепежного элемента. Расчетная рабочая нагрузка на дюбель составляет 25кг, предельная – 55кг.

Дюбель Бабочка для гипсокартона является самым популярным, поскольку он одинаково недорогой, удобный и эффективный

Дюбель Молли

Дюбель Молли, а точнее анкер Молли (ведь это самостоятельная крепежная единица, не требующая дополнительно самореза) – еще один популярный тип крепления для гипсокартона, выполненный из металла. Этот дюбель в отличие от предыдущих выпускается различных размеров и, соответственно, под различные нагрузки.

К примеру, для Молли минимального размера с маркировкой 4/16/38 (4 – диаметр винта, 16 длина шейки и максимальная толщина листа, для которого он может быть использован, 38 – общая длина элемента) рабочая нагрузка составляет 25кг, предельная на срез – 47кг.

Для выполнения отверстий под Молли выбирают сверло в 2 раза больше диаметра шейки (первого числа в маркировке), то есть для четверки это будет 8 мм, для шестерки – 12 и т.д.

Для установки дюбеля Молли необходим специальный инструмент, приводящий крепежный элемент в «боевую готовность». С его помощью винт слегка вытягивается на себя, зацепы при этом сгибаются. Далее можно крутить винт отверткой, сгибая зацепы до упора. Все это следует делать, вставив дюбель в отверстие в гипсокартоне.

Если специального инструмента нет, привести анкер в действие можно, используя кусачки (бокорезы) или даже обычную плоскую отвертку.

Дюбель Молли для гипсокартона – решение для профессионалов

Скручивающийся пластиковый дюбель Фишер

При закручивании самореза в такой дюбель последний скручивается, образуя упор за листом гипсокартона, отсюда и название крепежного элемента. Диаметр сверления под такой дюбель – 8 мм, диаметр самореза – 5мм.

При закручивании самореза главное задача – не пережать слишком сильно, иначе он начнет проворачиваться, и крепеж нужно будет выполнять заново. По этой причине, используя шуруповерт для закручивания, выставляйте на нем минимальные обороты.

Рабочая нагрузка на отрыв скручивающегося дюбеля составляет 10кг, на срез – 25кг, краш-нагрузка – 70кг.

Скручивающийся пластиковый дюбель для гипсокартона – интересное и эффективное решение, подкрепленное надежностью Фишер

Разновидности

Существует множество типов крепежных деталей, применяемых при установке гипсокартонных изделий

Но важно подобрать наиболее уместные изделия для конкретного случая. Кроме того, следует знать правила установки описываемых элементов крепления, что обеспечит надежность и долговечность формируемой конструкции

Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

  • иметь антикоррозийное покрытие;
  • быть изготовленным из качественного и высокопрочного металла;
  • распорочные элементы детали должны обеспечивать качественную фиксацию гипсокартонного основания к базовой поверхности строения.

Все дюбели для гипсокартона отличаются тем, что сделаны по гарпунному распорному принципу, обеспечивающему прочное и надёжное крепление.

Существует две основные группы дюбелей для гипсокартона:

  • проходные;
  • разжимающиеся.

Проходные очень удобны для крепления на потолок. Наиболее часто применяются для установки массивных люстр, интерьерных софитов и спортивного инвентаря. Пружинный проходной дюбель состоит из металлического стержня с резьбой, складных стопорных крыльев и пружинного механизма. В пустоте с внутренней стороны гипсокартонной конструкции пружинный механизм раскрывает стопорные крюки-крылья, тем самым создавая надёжное крепление.

Конец пружинного дюбеля для гипсокартона может быть сделан в виде кольца, полукольца, винта или штанги. Необходимый тип наконечника подбирают, ориентируясь на тип предмета, который требуется прикрепить (например, наконечник в форме кольца обычно используют при креплении электропроводов, а в форме полукольца крюка – для подвешивания разной светотехники). Пружинный дюбель идеально подходит для монтажа элементов к гипсокартонным стенам, облицованным плиткой. Чтобы решить какой вид фиксаторов описываемого типа подойдёт для вашей конструкции, стоит подробнее рассмотреть достоинства и особенности применения каждого из видов дюбелей.


Дюбели для гипсокартона выпускаются из полипропилена и обладают множеством преимуществ в сравнении с другими крепежными материалами

Дюбель молли

Дюбель molly точно нельзя отнести к дешевому крепежу, цена на него действительно высока, но и в качестве усомниться не приходиться.

Принцип работы дюбеля молли:

  • Под данный дюбель сверлом делается отверстие с восьмимиллиметровым диаметром;
  • После этого молли вставляется в ГКЛ, двухзубцовый бортик вплотную придавливается к листу, что помогает предотвратить прокручивание анкера на этапе фиксации;
  • Затем идущим в комплекте с дюбелем molly винтом конструкция отверткой поджимается к листу по внутренней резьбе.

Нужно отметить, что скручивается центральная часть втулки, что и дает надежную фиксацию молли в гипсокартоне. Заклепка будет на месте.

Достоинства molly:

  • Способность выдерживать достаточно высокие нагрузки;
  • Есть опция демонтажа в случае необходимости;

Шурупы молли идут в одном комплекте с дюбелями.

Дрива

Driva – один из самых популярных видов крепежа. Выпускается дрива в двух видах – пластиковом и металлическом.

Пластиковый дюбель driva приобретается чаще, да и в продаже его больше.

Как крепить дюбель driva:

  • Просверлите отверстие в 6 мм;
  • Вставьте дюбель;
  • Крестовой насадкой врежьте его в ГКЛ как стандартный саморез;
  • После этого вкручивайте шуруп или саморез диаметром в 3,5 или 4,5 мм во внутреннюю крестовидную щель дюбеля driva.

Вот и все. Трудность может возникнуть лишь в подборе нужного самореза. Выбирая саморез, учитывайте, что driva имеет длину в 23 мм(пластик) и 33-44 мм (металл).


Дюбель Дрива для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах

Осталось упомянуть еще одну известную марку крепежа – fischer.

Фото дюбель-шурупов

Также рекомендуем просмотреть:

  • Шпилька резьбовая
  • Клиновой анкер
  • Дюбель-гвоздь
  • Гвозди
  • Кабельные стяжки
  • Крепеж проводов
  • Кронштейны для полок
  • Винтовые гвозди
  • Анкер забивной
  • Дюбель металлический
  • Саморезы кровельные
  • Дюбель для гипсокартона
  • Крепление для раковины
  • Мебельный крепеж
  • Шестигранный болт
  • Кронштейн для антенны
  • Шуруп глухарь
  • Цепь стальная
  • Гровер
  • Деревянный крепеж
  • Дюбель распорный
  • Крепеж для телевизора
  • Скоба строительная
  • Саморезы по металлу
  • Кронштейн для карниза
  • Металлический крепеж
  • Крепеж для окон
  • Анкерный болт
  • Фундаментный болт
  • Дюбель пластиковый
  • Дюбель-хомут
  • Саморезы по дереву
  • Скоба такелажная
  • Краб-система для профильных труб
  • Кронштейн для труб
  • Зажим для троса
  • Крепеж для труб
  • Химический анкер
  • Грузовые крюки
  • Саморез-сверло
  • Пластиковые хомуты
  • Крепление для унитаза
  • Высокопрочный болт
  • Шуруп по бетону

Применение

Используя электрические устройства для вкручивания дюбелей, нужно быть очень осторожным, поскольку чрезмерное усилие в ходе монтажа может повредить лист гипсокартона. Сверление отверстия в режиме перфоратора для работ с ГКЛ запрещено.

В поверхностях, облицованных плиткой, делается отверстие под дюбель в соответствии с его размером. В этом случае лучше остановиться на дюбеле молли. Чтобы оперативно выполнить крепление, можно воспользоваться дюбелем дрива. Преимуществом этого изделия является тот факт, что в материале не нужно проделывать никаких дополнительных отверстий, что позволяет максимально сохранить целостность конструкции.

Существует несколько простых рекомендаций по закручиванию дюбелей в гипсокартон:

  • Прежде всего, стоит обозначить, какими характеристиками обладает гипсокартон, с которым предстоит работать, а также определиться с весом прикрепляемого изделия.
  • Немаловажным является грамотный подбор шурупа, если он не входит в стандартную комплектацию к дюбелю, поскольку шуруп может повредить крепеж изнутри.
  • Отверстие необходимо сверлить немного больше по диаметру, чем сама деталь. Такая особенность выполнения работ позволяет избежать растрескивания материала при монтаже детали.
  • Отверстия необходимо тщательно очищать от крошек и пыли. Для этого можно использовать обыкновенный домашний пылесос.
  • Ввертыш, который вкручивается без шуруповерта, не должен прокручиваться в конечной точке установки. Для этого не стоит закреплять его в основании до самого упора, оставив эту работу для шуруповерта с соответствующей настройкой.
  • Когда дюбель-зонт или грибок уже установлен на свое место, а нужное изделие прочно располагается на крепежной детали, образовавшееся в листе гипсокартона отверстие необходимо аккуратно замаскировать при помощи акрила, если оно имеет небольшой размер. В другой ситуации понадобится дополнительное применение шпаклевки. Положительной особенностью акрила является его прорезиненная основа, за счет чего можно существенно снизить уровень давления крепежной детали на такой хрупкий материал, как гипсокартон.
  • Дюбель-бабочка имеет определенную технологию монтажа – нужно прижать складные лопасти изделия и просунуть его внутрь. Закрутить этот дюбель до требуемого положения может даже обычная отвертка.

Крепежные детали для гипсокартона сегодня представлены в большом многообразии

Поэтому выбор в пользу того или иного изделия стоит делать исходя из уровня сложности конструкции, которую необходимо прикрепить, ее функциональных задач и техники монтажа, принимая во внимание стоимость изделий

О том, как выполнить монтаж гипсокартона своими руками вы можете узнать, посмотрев видео немного ниже.

Фото распорного дюбеля

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Виды дюбелей для профилей гипсокартона

Дюбеля для профилей – крепежные элементы, применяемые

Дюбель бабочка для гипсокартона и другие способы крепления

Гипсокартон – материал отличный во всех отношениях, за исключением одного – не прикрепишь к нему ничего мало-мальски весомого.

Именно так думают многие и предпочитают старую добрую штукатурку. Не будем говорить о ее доброте, а попробуем развеять миф о том, что гипсокартонные листы не предрасположены к креплению к ним тяжелых предметов и после обзора дюбелей для гипсоскартона – крепежа, решающего эту задачу, поделимся своим способом ее радикального решения.

Обзор дюбелей и других креплений для гипсокартона

Прежде всего, задачей этих приспособлений является передача точечной нагрузки на как можно большую площадь, с целью ее перераспределения. Разные дюбеля решают эту задачу по-разному и, соответственно, рассчитаны на различный максимальный груз.

Конечно, на фото показаны максимальные нагрузки для наиболее распространенных дюбелей, из используемых при креплении на ГКЛ тяжелых (или не очень) предметов, но по аналогии, а точнее по площади, на которую при их помощи передается вес, можно с достаточной точностью рассчитать, какое из креплений следует применить в том или ином случае. А варианты – есть.

Во-первых, если подвешиваемый груз небольшой и статичный (фотография или небольшая картина), то вполне можно обойтись саморезом для гипсокартона или даже гвоздем.

Во-вторых, если расстояние между листом гипсокартона и основной стеной или потолком меньше 35 мм, то просто необходимо рассмотреть один из вариантов передачи нагрузки именно на них и использовать для этого на выбор:

  • дюбель-гвозди быстрого монтажа;
  • анкера;
  • клиновые дюбеля.

При этом гипсокартонный лист будет максимум выполнять лишь поддерживающую функцию, а вся нагрузка передастся на основу, находящуюся за ним.

Эти же пресловутые 35 мм вы должны брать во внимание и для большинства дюбелей, ведь это должно обеспечивать возможность раскрытия различных зонтиков, бабочек и пружин, которые являются функционалом большинства приспособлений для подвешивания грузов к ГКЛ. А некоторым дюбелям для гипсокартона и их будет маловато, поэтому при выборе крепежа, обязательно читайте его технические характеристики.

В-третьих, для не очень тяжелых вещей и при отсутствии достаточного расстояния за ГКЛ, вам вполне может подойти дюбель ДРИВА.

Они бывают пластиковыми и металлическими, с различными хвостовиками для прохождения через гипсокартон или приспособлениями для ввинчивания с режущей кромкой. Принцип работы – прост: винт резьбы дривы высокого профиля расширяет площадь опоры. Производители утверждают, что такой дюбель способен нести до 25 – 30 кг нагрузки, но мы бы рекомендовали ориентироваться на 10 – 15 кг. Если есть возможность использовать несколько дрив, а не один дюбель бабочку  или дюбель моли для гипоскартона, то этот случай мы также считаем предпочтительным.

В-четвертых, следующим по простоте использования мы бы поставили дюбель BIS GOLD. Он не так часто применяется нашими мастерами-гипсокартонщиками, но свою функцию выполняет вполне уверенно. Из фото интуитивно понятен принцип его действия.

Нам только остается добавить, что один такой дюбель обеспечит навешивание 8 – 10 кг груза на вертикальную поверхность, а вам решить: подойдет ли такой способ крепления именно в вашем случае.

В-пятых, из дюбелей для гипсокартона простой конструкции и рассчитанных на вес, близкий к тем, что упоминались выше, мы можем порекомендовать дюбель-шуруп FISHER.

Вариант крепления некоего кронштейна с использованием дюбель-шурупа, показанный на фото ниже, также довольно функционален, но толщина полочки кронштейна не дала крючкам на конусном бочонке защелкнуться на соответствующих крючках основной части, окончательно зафиксировав дюбель.

Все же такой дюбель, как и дрива, предназначен для установки в лист гипсокартона заподлицо. После защелкивания крючков саморез можно будет многократно ввинчивать – вывинчивать, а корпус дюбеля будет прочно зафиксирован в ГКЛ.

В-шестых, вы можете применить т.н. дюбель U, его еще иногда называют универсальным или многофункциональным.

На наш взгляд, хоть и недорогой, но не самый удачный вариант крепления. Главная идея такого крепления состоит в том, что, когда винт вкрутится на всю длину в виниловую оболочку, то она начнет складываться и образует смятую капсулу, прочно фиксирующую саморез. Но для этого нужно, чтобы передняя, оребренная часть виниловой оболочки гарантированно не провернулась в толщине ГКЛ, но на практике так не всегда получается, а место для крепежа уже будет безнадежно (или почти) испорчено.

Дюбели бабочки для гипсоскартона и дюбели-молли

В-седьмых, мы наконец-то добрались до самых распространенных дюбелей для гипсокартона – бабочек. Называются они так потому, что после ввинчивания винта они раскрывают свои крылья, опираясь на внутреннюю поверхность листа гипсокартона, обеспечивая приличную площадь опоры, обеспечивающую достаточную «грузоподъемность». Это первый из дюбелей, перечисленных в верхних позициях, начиная от 3-ей, который может крепиться на потолок непосредственно к листу гипсокартона.

Тратить ваше время на чтение описания незначительных различий в конструкции этих дюбелей, на наш взгляд, смысла не имеет – принцип работы у них одинаков и вполне понятен.

В-восьмых, не менее распространенный дюбель MOLLY, часто у нас по созвучию называемый просто молью. Так вот эта «моль» несет еще больший груз, чем бабочка, за счет того, что раскрывает свои крылья на четыре стороны, увеличивая тем самым площадь опоры.

Наибольшим недостатком этого дюбеля является необходимость использования специального пистолета для установки.

Он вытягивает, а вернее – втягивает в себя крепежный винт, сминая, разворачивая «крылья» молли. Если его не использовать, то небольшие острые зацепы на пояске не смогут зафиксировать корпус дюбеля в довольно хлипком гипсе, и он просто провернется в нем, не сдеформировав «крылья» дюбеля и безнадежно испортив место крепления.

Дюбеля молли для гипсокартона выпускаются с различными вариантами головки винта: со шлицами, с крючками различной формы. Когда молли раскрыт и надежно зафиксирован упомянутыми зацепами, винт можно выворачивать.

А крючки для крепления к потолочному гипсокартону – незаменимы.

В-девятых, вы можете применить интересные в инженерном плане пружинные и складные дюбеля, не разделяемые нами в отдельные группы из-за схожести принципа действия.

Они довольно редко используются, да и во многих магазинах отсутствуют.

А также они требуют наличия достаточно большого расстояния между гипсокартонном и основой, к которой он прикреплен. Но, как вариант для самостоятельного изготовления – вполне интересны.

Особенный способ крепления к гипсоскартону

И вот теперь, в-десятых. Это вариант крепления к гипсокартону, когда нет возможности устройства жесткой связи с основой, или когда вы не знаете, из чего она, или не уверены в ее характеристиках.

Для этого вида крепления нужно изготовить одну деталь – пластину с резьбовым отверстием. Ее размеры на схемке приведены приблизительные. Просто именно для такой пластины в гипсокартоне нужно будет просверлить отверстие диаметром 16 мм – это максимальный диаметр сверла, вставляемого в большинство бытовых дрелей, поэтому мы взяли именно этот вариант.

Само собой разумеется, что и размеры, и резьба могут быть другими, но толщина пластины должна быть достаточной для нарезки не менее 4 – 5 витков резьбы. Также возможен вариант приваривания гайки с обратной стороны пластины, но и отверстие в гипсе нужно будет скорректировать для заведения пластины вовнутрь.

Надо сказать, что вес прикрепляемого к гипсу груза при таком способе, в разумных пределах не ограничивается ничем, кроме здравого смысла. Ведь нагрузка здесь дополнительно передается на стену и регулируется количеством полиуретановой монтажной пены, введенной в полость между стеной и ГКЛ.

Из схемы понятно, как это действует. Нам остается уточнить несколько моментов, а именно:

  • после сверления отверстия в ГКЛ, стену напротив желательно увлажнить на всей площади примыкания к ней пены, для лучшей адгезии;
  • пластину за ГКЛ заводить, предварительно захватив ее на удавку через резьбовое отверстие при помощи прочной нити или лески, которую с лицевой стороны нужно будет зафиксировать для страховки;
  • после установки и до полной полимеризации пены, нужно в резьбовое отверстие поместить что-нибудь металлическое (типа гвоздя) меньшего диаметра, чем сама резьба.

Эти несложные правила помогут самым простым способом выполнить работу по навешиванию огромных грузов на гипсокартонные листы и не потерять при этом изготовленную вами пластину. После застывания пена надежно прижмет ее к ГКЛ изнутри и не даст провернуться при ввинчивании крепежа, который, понятно, что надо производить без фанатизма, да он и не нужен. Резьба крепежа спокойно перережет нитку или леску при ввинчивании, а пена, имея достаточную площадь для расширения по сторонам, не деформирует гипсокартонный лист.

На таком крепеже мы лет 7 тому назад в каркасном доме спокойно подвесили к ГКЛ толщиной 12,5 мм 100-литровый бойлер, правда пластину сделали чуть больше и шире.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

4 шт. / Компл. Professionl Дюбель для деревообработки Принадлежности Driil Дюбель и шип Центр Набор Деревообработка Локатор Пуансон для круглого леса |

4 шт. / Компл. Professionl Дюбель для деревообработки Аксессуары Driil Дюбель и шип Центр Набор Деревообработка Локатор Пуансон для круглого леса

Если вы устанавливаете шканты, этот инструмент отлично справится с этой задачей. Они легки, надежны и просты в использовании.

Характеристики:
Совершенно новый и прочный для повседневного использования.
Удобный инструмент с достойным качеством и ценой.
Очень полезно для определения центра дюбеля для точного сверления.
Включает 4 размера (6 мм, 8 мм, 10 мм, 12 мм) в один центральный набор с шипом.
Углеродистая сталь A3 с хромированной поверхностью, красивый внешний вид и защита от ржавчины.

Технические характеристики:
Материал: углеродистая сталь A3
Обработка поверхности: хромирование
Вес упаковки: прибл. 28 г / 1,01 унции
Размер упаковки: прибл. 7,5 * 7 * 1,2 см / 2,95 * 2,75 * 0,47 дюйма

Список пакетов:
4 * установочные штифты






1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем товар только по подтвержденным адресам заказа.Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!
7.Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.


1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и свой почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ СТАВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

1. 12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и / или неправильно использованных после получения).Гарантия на аксессуары составляет 3 месяца.
2. Дефектные изделия ДОЛЖНЫ БЫТЬ заявлены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНУ ИЗДЕЛИЙ С истекшим сроком гарантии.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на aliexpress!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

7 основных инструментов для гипсокартона для отличной отделки

Гипсокартон, на мой взгляд, это должно было называться адской стеной. Гипсокартон очень грязный, сложный для маневрирования и такой же неудобный, как установка ботаника на первом свидании. Добавьте к этому тот факт, что отделка стыковочной массой так же сложно, как намазывать арахисовое масло на кусок хлеба с помощью 4-х футового лопасти вентилятора, и вы увидите, как эта задача по обустройству дома часто подавляет даже самых опытных профессионалов DIY.Но это, конечно, не ракетостроение, и с правильными инструментами, знаниями и рабочей силой любой может установить и отделать гипсокартон самостоятельно. Используйте эти семь основных инструментов для гипсокартона для подвешивания / отделки, и хотя мы не можем гарантировать, что вы всегда будете получать идеально законченный гипсокартон, вы, по крайней мере, укажете правильное направление!

Т-образный квадрат

Если вы не согласны с оценкой от руки профессионала, квадрат из гипсокартона 48 дюймов, подобный этому от Johnson Level, бесценен.

Помните старую песню It’s Hip to be Square ? Это правда, особенно когда вы вешаете гипсокартон. Зазоры между гипсокартонными плитами сейчас могут не показаться большой проблемой; но подождите, пока вам не придется его закончить. Для отделки гипсокартонных плит с чрезмерными зазорами между разрезами потребуется гораздо больше времени, материала и рабочей силы. Использование металлического Т-образного квадрата длиной 48 дюймов - единственный способ точно и экономично разрезать листы гипсокартона. В качестве профессионального совета обязательно держите в универсальном ноже свежее лезвие бритвы, чтобы не повредить чувствительную бумажную поверхность на листах гипсокартона.

Подъемник для гипсокартона

Такой лифт, как этот Pentagon Drywall Lift, не должен обанкротиться, чтобы не сломать вам спину, они начинаются от 150 долларов на Amazon

. Думаете, вы крутой, да? Попробуйте одной рукой удерживать 12-дюймовый лист гипсокартона на потолке, а другой прикручивать лист.Это безумно сложно, но профессиональные установщики гипсокартона делают это каждый день. Если ваши предплечья не такие, как у Попая, сохраните спину и арендуйте / купите подъемник для гипсокартона. Эти кривошипные подъемники могут с легкостью устанавливать 12-дюймовые листы на потолки и стены, а также легко маневрировать, чтобы они плотно прилегали друг к другу. Посмотрите, как наш приятель Патрик из Fine Homebuilding использует модифицированный лифт из гипсокартона в своем проекте сарая. Это не самый важный инструмент для небольших проектов с несколькими помощниками, но если вы работаете в одиночку или работаете над большим объемом работы, поверьте мне, он необходим.

Пистолет с регулировкой глубины

Мой пистолет DeWalt с регулируемой глубиной шурупов для гипсокартона

Чтобы удержать весь этот вес, подвешенный к потолку, понадобится куча шурупов. Большинство строительных норм и правил требуют, чтобы на швах и в полевых условиях использовался узор шурупов 6-8 дюймов (проверьте свои местные нормы!). Но даже со всеми этими винтами на месте, если они слишком глубоко войдут в готовую бумагу, они будут бесполезны и лист со временем отслоится от стены или потолка. Используйте шуруповерт с регулируемой глубиной, чтобы быстро и правильно повесить гипсокартон.

Лопастной бит

Теперь, когда вы повесили гипсокартон, тяжелая работа только начинается. Мастера отделки гипсокартоном используют металлическую грязевую ванну, чтобы удерживать необходимое количество стыковочного состава для нанесения на швы и отверстия для шурупов для достижения гладкой поверхности. Но когда герметик для швов поступает прямо из ведра, он обычно бывает толстым и с ним трудно работать. Смешивая небольшое количество воды прямо в ведро, можно получить более пригодную для использования смесь. Используйте лопаточную коронку для раствора для гипсокартона, прикрепленную к сверлу ½ дюйма, чтобы перемешать раствор до рабочего состояния.

Инструменты для отделки в ассортименте

Для того, чтобы каждый последующий слой герметика был как можно более гладким, нужны правильные инструменты. Металлический грязевой поддон хранит герметик, а нож для гипсокартона используется для распределения материала по швам и отверстиям для гвоздей. Используйте нож для гипсокартона с маленьким, средним и широким лезвием, чтобы каждый последующий слой грязи был как можно более гладким. Угловые лезвия для гипсокартона или полотна типа бабочка отлично подходят для внутренних углов. Пистолет для липкой ленты или «базука» используется, когда вам нужно как можно быстрее заклеить множество швов, хотя они могут очень быстро запачкаться.Используйте мелкозернистую наждачную бумагу для гипсокартона и никогда не используйте наждачную бумагу по дереву для отделки гипсокартона. Помните, чем ровнее вы наносите каждое пальто, тем меньше шлифовки вам придется в конечном итоге.

Молоток для гипсокартона и рашпиль тоже неплохо иметь

Бункер для текстур для распыления

Не многие отделочные покрытия гипсокартона могут быть полностью гладкими. На готовую поверхность большинства готовых гипсокартонов наносится тонкий слой текстурированного герметика. Пистолет-распылитель может легко сохранить вашу руку до трех слоев или меньше, в зависимости от того, насколько тяжелая текстура вы используете.Используйте лопастную насадку, чтобы смешать ведро смеси для швов до консистенции, напоминающей тесто для блинов, прежде чем заливать ее в бункер, и вы будете на пути к получению идеальной текстурированной поверхности.

Какие важные инструменты для гипсокартона мы упустили? Дайте нам знать в комментариях ниже.

Столярные изделия с угловыми дюбелями - 3x3 Custom

  • портфолио
  • Учебники и планы
  • инструменты
  • Магазин 3x3
  • Около
  • Связаться с нами
Меню

ДИЗАЙН | СТРОИТЬ | СОЗДАТЬ

  • портфолио
  • Учебники и планы
  • инструменты
  • Магазин 3x3
  • Около
  • Связаться с нами

Рекомендуемые

5 простых подарков из древесного лома Регулируемая джиг-дадо Подставка для проигрывателя с геометрическим рисунком из шпона Гитара из шпона Sunburst Заточка ручного инструмента

Дисковые затворы

Клапаны-бабочки Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
            • Котлы (AERCO) Котлы (AERCO)
            • Управление Управление
            • Подогрев пола - электрический (SunTouch) Подогрев пола - электрический (SunTouch)
            • Напольное отопление - Hydronic Напольное отопление - Hydronic
            • Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
            • Таяние снега - электрическое (SunTouch) Таяние снега - электрическое (SunTouch)
            • Таяние снега - Hydronic Таяние снега - Hydronic
            • Водонагреватели (AERCO) Водонагреватели (AERCO)
            • Водонагреватели (ПВИ) Водонагреватели (ПВИ)
            • Все HVAC и горячая вода Все HVAC и горячая вода
          • Решения Решения
            • Решения по потребности Решения по потребности
              • Умный и подключенный Умный и подключенный
              • Безопасность и регулирование Безопасность и регулирование
              • Энергоэффективность Энергоэффективность
              • Сохранение воды Сохранение воды
              • Комфорт Комфорт
            • Решения для каналов Решения для каналов
              • Оптовые продажи Оптовые продажи
              • OEM OEM
              • Розничная торговля Розничная торговля
            • Системы Системы
              • Дренаж Дренаж
              • Пожарная защита Пожарная защита
              • Газовая безопасность Газовая безопасность
              • Орошение Орошение
              • Системы лучистого отопления Системы лучистого отопления
              • Сбор дождевой воды Сбор дождевой воды
              • Таяние снега Таяние снега
            • Решения для здравоохранения Решения для здравоохранения
              • Решения для гостеприимства Решения для гостеприимства
                • Решения против легионеллы Решения легионеллы
                  • Ресурсы Ресурсы
                    • Планирование Планирование
                      • Установка Установка
                        • Операция Операция
                          • Ремонт / замена Ремонт / замена
                            • Библиотека ресурсов Библиотека ресурсов
                              • Таблицы спецификаций Таблицы спецификаций
                              • Инструкции по установке Инструкции по установке
                              • Видео Видео
                              • Примеры из практики Примеры из практики
                              • Каталоги Каталоги
                              • Прайс-листы Прайс-листы
                              • FAQs
                            • Обратный концентратор Обратный концентратор
                              • Технические характеристики и дизайн Технические характеристики и дизайн
                                • SpecHUB SpecHUB
                                • Поиск по ASSE Поиск по ASSE
                                • Чертежи BIM и CAD Чертежи BIM и CAD
                                • Продукт MasterSpec Продукт MasterSpec
                                • Трафареты Tekmar Design Трафареты Tekmar Design
                              • инструменты инструменты
                                • Калькуляторы продуктов продукты-калькуляторы
                                • Конфигуратор Selexit Online Конфигуратор Selexit Online
                                • Перекрестная ссылка на продукт Перекрестная ссылка на продукт
                                • Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
                              • Образование и обучение Образование и обучение
                                • Очное обучение Очное обучение
                                • Онлайн-обучение Онлайн-обучение
                                • Непрерывное образование (CEU) Непрерывное образование (CEU)
                                • Вебинары по запросу Вебинары по запросу
                              • Наши бренды Наши бренды
                                • Наша компания Наша компания
                                  • История История
                                  • Разнообразие и инклюзивность Разнообразие и инклюзивность
                                  • Сообщество Сообщество

                              Прайс-лист скинов для ножей-бабочек

                              • Пистолеты
                                • CZ75-Auto
                                • Desert Eagle
                                • Dual Berettas
                                • Five-SeveN
                                • Glock-18
                                • P2000
                                • P250
                                • R8 Револьвер
                                • Tec-9
                                • USP USP
                                • Винтовки
                                  • AK-47
                                  • AUG
                                  • AWP
                                  • FAMAS
                                  • G3SG1
                                  • Galil AR
                                  • M4A1-S
                                  • M4A4
                                  • SCAR-20
                                  • SG3
                                  • SMG
                                    • MAC-10
                                    • MP5-SD
                                    • MP7
                                    • MP9
                                    • PP-Bizon
                                    • P90
                                    • UMP-45
                                  • Тяжелый
                                    • MAG-7
                                    • Nova
                                    • Обрезанный
                                    • XM1014
                                    • M249
                                    • Negev
                                  • Ножи
                                      Новейшие ножи
                                    • Nomad нож
                                    • Скелет нож
                                    • Нож выживания
                                    • Paracord нож
                                    • Классический нож
                                    • Navaja нож
                                    • шпильках нож
                                    • Talon нож
                                    • Ursus нож
                                    • Штык
                                    • Bowie нож
                                    • бабочка нож
                                    • Falchion нож
                                    • Flip Knife
                                    • Gut Knife
                                    • Huntsman Knife
                                    • Karambit
                                    • Штык-нож M9
                                    • Shadow Daggers
                                  • Кейсы
                                      Новейшие кейсы
                                    • Operation Broken Fang Case
                                    • Fracture Case
                                    • Prisma 2 Case
                                    • Shattered Web Case
                                    • CS20 Case
                                    • Prisma Case
                                    • Danger Zone Case
                                    • Horizon Case
                                    • Clutch Case
                                    • Spectrum 2 Operation Case Spectrum 2
                                    • Кейс Chroma 3
                                    • Кейс Gamma
                                    • Кейс Gamma 2
                                    • Перчаточный кейс
                                    • Кейс Spectrum
                                    • Кейс для оружия CS: GO
                                    • Кейс для оружия CS: GO 2
                                    • Кейс для оружия CS: GO 3
                                    • Chroma
                                    • Кейс Chroma 2
                                    • Кейс для киберспорта 2013
                                    • Кейс для киберспорта 2013 Winter
                                    • Кейс для летнего киберспорта 2014
                                    • Кейс Falchion
                                    • Кейс с оружием Huntsman
                                    • Кейс с оружием Operation Bravo
                                    • Кейс с оружием Breakout
                                    • Operation Phoenix
                                    • Operation Phoenix Чемодан для оружия Vanguard
                                    • Чемодан Operation Wildfire
                                    • Чемодан для револьвера
                                    • Sh Кейс adow
                                    • Winter Offensive Weapon Case
                                  • Коллекции
                                      Новейшие Коллекции
                                    • Control Collection
                                    • Havoc Collection
                                    • Ancient Collection
                                    • Norse Collection
                                    • Canals Collection
                                    • St Marc Collection
                                    • Blacksite Collection
                                    • Inferno Collection 2018
                                    • Nuke Collection 2018
                                    • Alpha Assault Collection
                                    • Alpha Assault Collection
                                    • Collection
                                    • Коллекция багажа
                                    • Банковская коллекция
                                    • Коллекция Cache
                                    • Коллекция Chop Shop
                                    • Коллекция Cobblestone
                                    • Коллекция пыли
                                    • Коллекция Dust 2
                                    • Коллекция Gods and Monsters
                                    • Коллекция Inferno Lake
                                    • Коллекция Италия Италия Коллекция Италия Коллекция Militia
                                    • Коллекция Mirage
                                    • Коллекция Nuke
                                    • Коллекция Office
                                    • Коллекция Overpass
                                    • Коллекция Rising Sun
                                    • Коллекция Safehouse
                                    • Коллекция Train
                                    • V Коллекция ertigo
                                  • разное
                                    • Агенты
                                    • Перчатки
                                    • Видео
                                    • Руководства
                                    • Новости
                                    • Бесплатная раздача

                                  Speed ​​Plate Dowel »Canzac

                                  Новый и экономически разумный выбор для систем плоских дюбелей.

                                  Система Speed ​​Plate является экономически разумным выбором для систем плоских дюбелей. Speed ​​Plate уменьшает количество требуемых дюбелей по сравнению с обычными системами крепления дюбелей. Меньшее количество дюбелей и более простой монтаж означает снижение затрат на установку.

                                  Интегрированная запатентованная втулка устраняет поперечное ограничение между панелями перекрытия и обеспечивает надлежащее выравнивание, а большие стальные пластины обеспечивают большую общую площадь поверхности, что снижает нагрузки на подшипник.

                                  Неконусный профиль обеспечивает постоянные опорные напряжения на стыке и на всю глубину дюбеля.

                                  ПРЕИМУЩЕСТВА СКОРОСТИ

                                  Система SPEED PLATE уменьшает количество требуемых дюбелей по сравнению с обычными системами установки дюбелей. Меньшее количество дюбелей и более простой монтаж означает снижение затрат на установку. В приведенной ниже таблице преобразования приведен пример эквивалентного размера и шага дюбелей SPEED PLATE при замене обычных гладких круглых дюбелей.

                                  РАЗМЕР ДУБЕЛЯ

                                  РАССТОЯНИЕ

                                  РАССТОЯНИЕ

                                  РАССТОЯНИЕ

                                  РАЗМЕР
                                  ЭКВИВАЛЕНТЫ

                                  Гладкий круглый дюбель 16 мм

                                  300 мм

                                  400 мм

                                  600 мм

                                  6x100 мм (ширина) x 150 мм (глубина) Speed ​​Plate

                                  450 мм

                                  500 мм

                                  600 мм

                                  РАЗМЕРНЫЕ ЭКВИВАЛЕНТЫ

                                  Гладкий круглый дюбель 20 мм

                                  300 мм

                                  400 мм

                                  600 мм

                                  10x100 мм (ширина) x 150 мм (глубина) Speed ​​Plate

                                  450 мм

                                  500 мм

                                  600 мм

                                  ОПИСАНИЕ

                                  SPEED PLATE - это запатентованная система дюбелей втулки и стальной пластины. SPEED PLATE обеспечивает передачу нагрузки по строительным швам и мгновенно компенсирует поперечное и осевое перемещение, вызванное усадкой бетона и дифференциальным перемещением плиты. Конструкция с большой неконусной пластиной снижает нагрузку на бетон и обеспечивает постоянную нагрузку на бетон на поверхности стыка и глубину заделки дюбеля.

                                  ГДЕ ИСПОЛЬЗОВАТЬ

                                  Бетонные плиты на земле, требующие эффективной передачи нагрузки через стыки.

                                  Типовые конструкции включают:

                                  • Склад / центры распределения
                                  • Производственные мощности
                                  • Торгово-промышленные комплексы
                                  • Развлекательные центры
                                  • Рекреационные комплексы
                                  • Автостоянки и мощение

                                  СООБРАЖЕНИЯ ПРИ ВЫБОРЕ ДУБЕЛЬ

                                  Исторически отраслевым стандартом была круглая дюбельная планка, при этом половина планки была обернута дензо.

                                  Теперь у вас есть выбор, подходящий для правильного применения, конструкции перекрытия, а также простоты конструкции. теперь является отраслевым стандартом.

                                  Все дюбели не равны, и не верьте тому, кто говорит, что один размер дюбелей и один центр подойдут для всех плит. При выборе дюбеля мы учитываем влияние грунтовых условий, толщины плиты, прочности бетона и ожидаемых динамических и статических нагрузок на дюбель.

                                  Canzac - единственный поставщик в стране, предлагающий нашу программу расчетных нагрузок, разработанную инженером для инженеров, единственный поставщик пластинчатых дюбелей, который провел какие-либо независимые испытания наших систем пластинчатых дюбелей.Другие поставщики пластин показали ограничение скорости пластины 6 мм при сравнении ее с пластиной 10 мм, и мы полностью согласны с этим, поэтому у нас есть 10 мм и даже 20 мм, так зачем использовать дюбель пластины 10 мм, если вы можете использовать 6 мм, Также наш рукав представляет собой единое целое, а не два, две части будут и делятся.

                                  Мы знаем, что у пластинчатого дюбеля есть свои ограничения, и можем посоветовать альтернативы из нашего обширного ассортимента.

                                  ВЫБОР ТОЛЩИНЫ ДУБЛИКА

                                  Мы работаем над выбором тарелок, чтобы дать вам краткое описание, как показано ниже

                                  Плиты на грунте толщиной до 150 мм Диск скорости 6 мм
                                  Плита толщиной 175 мм - 200 мм на сплаве Диск скорости 10 мм
                                  плита толщиной 225 мм - 300 мм на сплаве Диск скорости 20 мм

                                  ДРУГИЕ СИСТЕМЫ

                                  Ознакомьтесь с производимой нами линейкой Speedbasket, которая может включать пластинчатый дюбель и позволяет вам заливать и пропиливать, а не прибивать к вашему боксу.

                                  ТОВАР ТОЛЬКО КРАСНЫЙ ВТУЛКА 6мм ТОЛЬКО СКОРОСТНАЯ ПЛАСТИНА 6x100x150 мм ВТУЛКА С СКОРОСТНОЙ ПЛАСТИНОЙ 6 мм И ПЛИТА 6x100x150 ТОЛЬКО ЖЕЛТАЯ СКОРОСТНАЯ ПЛАСТИНА 10 мм ТОЛЬКО ПЛИТА 10x100x150 мм ВТУЛКА С СКОРОСТНОЙ ПЛАСТИНОЙ 10 мм И ПЛИТА 10x100x150 мм ТОЛЬКО ЗЕЛЕНЫЙ РУКАВ С СКОРОСТНОЙ ПЛАСТИНОЙ 20 мм ТОЛЬКО ПЛАСТИНА 20x100x150 мм
                                  КОД КАНЗАКА 10 002 11 000 12 000 10 005 11 0005 12 005 10 007 11 010
                                  ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ЗАГРУЗИТЕ НАШУ БРОШЮРУ ИЛИ
                                  СВЯЗАТЬСЯ С НАМИ
                                  .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
