Дренажный колодец что это такое: Дренажные колодцы — виды и характеристики — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

зачем нужен и для чего, материалы изготовления

Правильно устроенные дренажные колодцы – часть системы, служащей для борьбы с грунтовыми водами, разрушающими фундамент и снижающими плодородность почвы. Сегодня есть два типа дренажной системы: закрытая и открытая. Обустройство открытой системы требует наличия сети каналов, укрепленных щебнем и корнями растительных насаждений. Но такой способ не всегда отличается эстетичностью и редко помогает выводу всего объема влаги. Кроме того, на малом участке, открытая дренажная система попросту не поместится, а вот закрытая – запросто.

Представляя собой сеть дрен, размещенных в грунте на нужной глубине, обустроенных песчано-гравийным фильтром, система идеальна для больших площадей. На скромном участке больше подходят смотровые колодезные конструкции, в функции которых входит регулирование водного слоя. Но зачем нужен дренажный колодец на даче или собственном приусадебном участке и как дорого обойдется обустройство системы?

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве.

Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода.
Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

Коллектор или дренажный колодец служит помимо всего прочего, для освобождения дренов от наносов: илистых, грязевых частиц. Забивая естественные или искусственно устроенные системы дренажа, грязь нарушает отток, что приводит к нарушению функциональности структуры. Избежать подобного можно, устроив отстойную зону, глубина которой не может быть меньше 40 см от уровня границы присоединения дренов к колодцам.

Видео о видах дренажных систем

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Рекомендуем к прочтению:

Конструкция и материалы изготовления дренажных колодцев

Для чего нужен дренажный колодец понятно, теперь разберемся с конструктивными особенностями. Система состоит из следующих частей:

Лоток (кинета) может быть проходным, располагаемым по перпендикуляру к гофрированной трубе или тройником;
Шахта, роль которой исполняет гофротруба с раструбом или гладкостенный кусок трубы без наличия раструба. Длина не менее 2 м. Горловина соединяется с дождеприемником посредством эластичной резиновой муфты.

Чтобы весной и осенью система работала бесперебойно, необходимо чистить трубы от илистого налета посредством длиной палки, поливального шланга или просто рукой, в случае, когда это возможно. Важно наличие крышки, закрывающей дренажный колодец, это защищает от лишнего загрязнения.

Видео монтажа пластикового дренажного колодца

Назначение колодцев бывает разным:

Рекомендуем к прочтению:

Смотровые, ревизионные цистерны, предназначенные не для накопления вод, а для очистки, наблюдения за работой системы. Обустраиваются на верхних участках, представляя собой трубу с парой патрубков. Быстро прочищаются под напором воды и могут играть роль поворотного элемента в колодце.
Перепадные. Для сглаживания больших перепадов в системе, есть перепадные колодцы с расположением патрубков на разноуровневой высоте. Показаны для обустройства на участках с нестабильным уровнем рельефа.

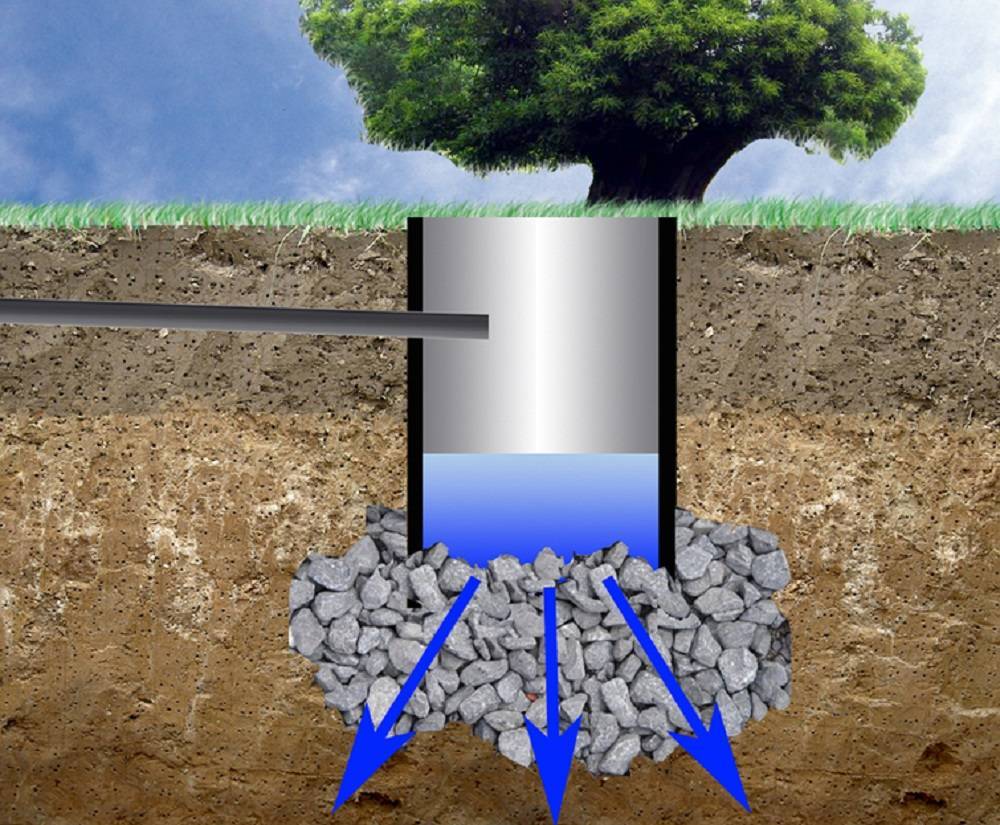

Поглотительные/фильтрующие. Служат для накопления объемов воды и показаны для обустройства на песчаных почвах. Большие размеры (2-5 м. глубины и 1,5 и более м диаметра), отсутствие дна с фильтровальным слоем из гравия, щебня или камня, позволяют быстро соорудить колодец данного типа на участке самостоятельно.
Накопительные колодцы устанавливаются в самой нижней точке системы дренажа. Обязательно наличие откачивающего насоса, посредством которого убирается излишек воды, если нет возможности сброса влаги в канаву, реку.

Материалы для колодцев и их особенности

Стоит рассмотреть некоторые, особенно популярные материалы, применяемые для изготовления:

Бетонные армированные колодцы. Это стандартные железобетонные кольца, изготовленные промышленным путем. Устанавливается такой дренажный колодец посредством тяжелой техники, что доставляет неудобство. Кроме того, система обходится дорого по финансам, склонна к разрушению;

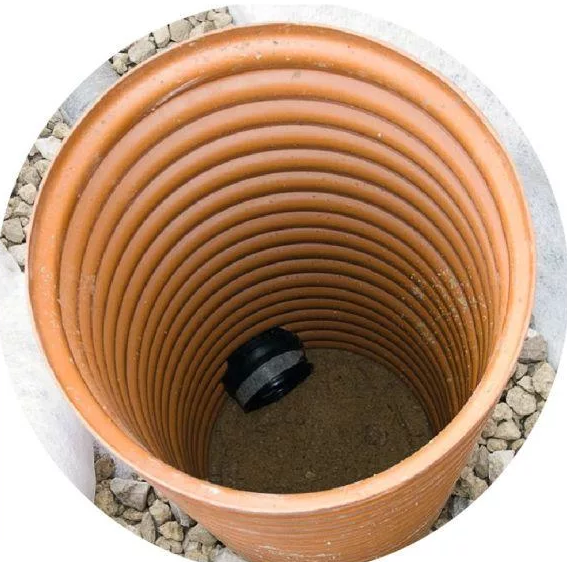

Пластиковые конструкции. Для производства применяется полиэтилен, ПВХ, полипропилен. Отличаются герметичностью, оснащены отводами для труб, манжетами. Дополнительная прочность придается использованием гофрирования поверхности особым способом, что позволяет трубам отлично выдерживать давление грунта.
Кирпичные дренажные колодцы. Очень удобные прочные конструкции, но требующие специальных навыков и знаний при обустройстве. Из-за чего цена системы предельно высока.
Дренажный колодец из подручных средств – самый популярный тип, хорошо известный дачникам. Низкая стоимость – это плюс, а вот малая надежность и непродолжительный срок пользования – минус конструкции.

Среди всех предложенных типов, потребители чаще всего приобретают пластиковые системы.

Положительные характеристики продукции:

Предельно малый вес;
Легкость монтажа;
Очень доступная цена;
Высокая жесткость колец;
Безупречная коррозийная устойчивость к внешним воздействиям;
Морозостойкость;
Ударопрочность.

Недостатков дренажные колодцы из пластика практически не имеют. Однако при неправильной установке, конструкция подвержена деформации, а при постоянных механических воздействиях может растрескаться.

Видео изготовление дренажного колодца из кирпича своими руками

Обустраивать на участке дренажные колодцы или нет – решать только хозяину. Если дача служит местом отдыха, и нет необходимости в посадках, то в системе дренажа вроде бы и нет нужды, особенно при низком залегании грунтового водоносного слоя. Во всех других случаях, стоит задуматься об улучшении оттока избыточной влаги.

Тем более, что создать собственную дренажную систему при наличии пластиковых легких конструкций не представляет труда.

Все о применении дренажного колодца

Выделенный под частную застройку участок с высоким уровнем грунтовой влаги, изначально имеет статус проблемного. Помимо ускоренного износа фундамента и других подземных конструкций, имеют место дискомфортные условия для роста и плодоношения высаженных на участке деревьев и кустарников.

Какие функции возлагаются на подземный дренаж?

Задача решается созданием закрытой дренажной системы, способной на протяжении максимально длительного времени стабилизировать уровень грунтовой воды на проектной глубине.
Оптимальное сочетание материалов для создания эффективного подземного водоотвода – это пластиковые перфорированные трубы и обладающий уникальными фильтрационными и избирательными свойствами иглопробивной геотекстиль 100.

При соблюдении всех требований к качеству расходных материалов и технически грамотном монтаже подземный дренаж может оставаться достаточно производительным на протяжении 15 лет.

Планируя обустройство поверхностного или закрытого дренажа, владельцу участка следует определиться со способом утилизации дренируемой воды. Идеальный вариант – это вывод воды за пределы осушаемой территории со сбросом в водоем или в складку рельефа.

Заказывайте у наших профессионалов качественный монтаж дренажа!

Материал для дренажного колодца: критерии выбора

Монтаж бетонного дренажного смотрового колодца

На участках с плотной застройкой проблема решается сооружением дренажного колодца. Герметичные конструкции задействуются в качестве резервуара для хранения технической воды, расходные – для сброса воды в нижние слои грунта с предварительной очисткой через донный песчаный фильтр.

Колодец дренажный смотровой используется для обслуживания закрытого дренажа, в частности: очистки пескоуловителей, подключения специальных промывочных устройств. Дренажные колодцы отличаются от водоприемных и расходно-фильтрационных небольшим диаметром и меньшей стоимостью.

Несовершенство бетонных и кирпичных колодцев – в трудоемкости монтажа, необходимости обустройства надежной гидроизоляции, относительно небольшой эксплуатационный ресурс, необходимость дополнительных затрат на приобретение чугунных горловин и канализационных люков.

Проблема создания наружной или внутренней дренажной гидроизоляции частично решается применением полимерных материалов, в качестве которых выступают экологически безупречные, надежные и долговечные геомембраны из ПВД (полиэтилена высокого давления).

Преимущества пластиковых дренажных колодцев

Кирпичные колодцы могут эксплуатироваться 25, максимум – 30 лет. Для пластиковых конструкций этот показатель составляет 50 и более лет.

Полимерные колодцы сохраняют эластичность на всем протяжении срока службы, поэтому без последствий переносят большие температурные перепады и, что особенно важно, сезонные подвижки грунта. Используемый для производства дрен пластик, характеризуется уникальной стойкостью к активным химическим соединениям, поэтому никаких ограничений по монтажу в кислых и щелочных грунтах не имеется.

Покупайте уже сейчас в нашей компании пластиковые дренажные колодцы по выгодной цене!

Дренажные колодцы, колодец для дренажа Санкт-Петербург

Собственное производство дренажных колодцев

Дренажные колодцы — это устройства, которые устанавливаются на дренажных сетях, для инспекции и прочистки системы, при изменении направления сети. Главное достоинство пластикового дренажного колодца, это его универсальность, за счет сборной конструкции. На сегодняшний день, дренажные колодцы из пластика пользуются огромной популярностью, перед железобетонными колодцами. Так как цена на дренажный колодец из пластика ниже, а по своим прочностным характеристикам он ни чем не уступает.

Цена на дренажный колодец (руб)												см. также Пластиковые канализационные колодцы Дренажные трубы
Глубина колодца (м)	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6
Дренажный колодец 300/340	1960	2478	3220	4452	5012	5516	5992	6412	6832	7056	7252
Дренажный колодец 400/460	4032	4844	5656	6482	7322	8344	9352	10192	11032	11452	11872
Дренажный колодец 500/575	5712	6916	8092	9422	10752	12390	14210	15210	16170	16660	17150
Дренажный колодец 600/695	7952	9800	11690	13650	15610	18060	20510	21560	22610	24010	25340
Дренажный колодец 800/925	13580	17220	20790	26040	31290	35840	40460	42840	45080	47460	49700

В таблице приведены цены на стандартные дренажные колодцы собственного производства. Они изготовлены из полиэтиленовой гофрированной трубы, дренажных муфт и полиэтиленовой крышки. Срок производства оговаривается с заказчиком и зависит от стандартности колодцев.

Внимание!

Так же производим дренажные колодцы других диаметров (276/315, 349/400, 437/500, 549/630, 600/688, 1000/1340 и тд). Как из полиэтиленовой, так и полипропиленовой трубы. В зависимости от диаметра колодца вместо полиэтиленовых крышек можем установить полимерпесчаные люки или даже чугунные. Подключения могут быть как под дренажную трубу, так и любую другую (ПВХ, ПНД и тд).

Пластиковые дренажные колодцы обладают рядом преимуществ, перед колодцами из традиционных материалов:

Во-первых, колодцы для дренажа из пластика герметичны на 100%.
Во-вторых, колодец имеет длительный срок эксплуатации, так как не подвержен коррозии и гниению.
В-третьих, стоимость пластиковых колодцев для дренажа с учетом стоимости их монтажа сравнима или меньше стоимости бетонных колодцев.
В-четвертых, легкость при транспортировке и монтаже. Части пластикового дренажного колодца намного легче железобетонных элементов, что разрешает монтировать пластиковые колодцы без применения техники.

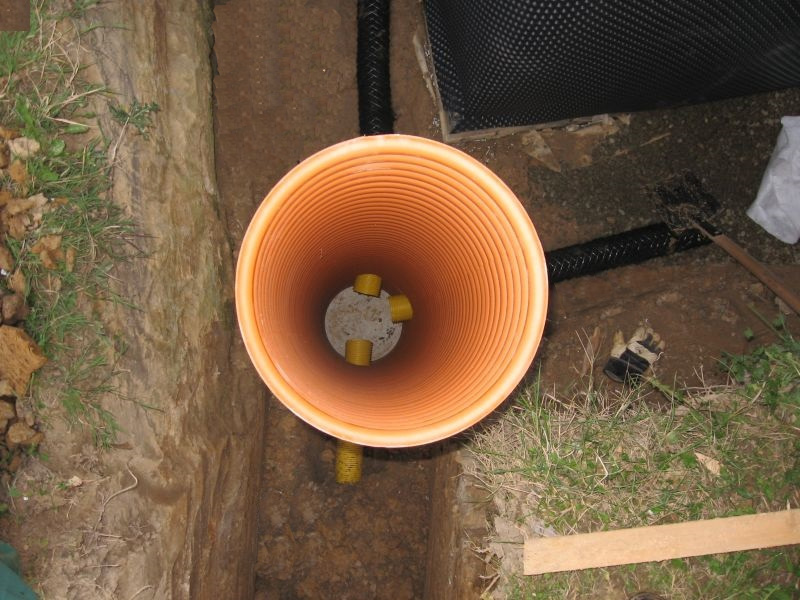

Последовательность действий при монтаже:

Подготовленное тело колодца (труба обрезана до нужной длинны, вырезаны входные и выходные отверстия, установлено дно колодца) устанавливают на песчаной подушке, и присоединяют дренажные трубы при помощи резиновых колец.
Закрывают верхний край гофрированной трубы крышкой. На крышке можно закрепить кусок металла, что бы в дальнейшем облегчить поиск колодца при помощи металлоискателя.
Засыпают траншею в ручную на высоту 20-25 см над уровнем крышки. Обратить внимание на то , что бы грунт вокруг дренажного колодца был насыпан равномерно и хорошо уплотнен. Остальную часть траншеи засыпать вместе с дренажными рвами. Необходимо следить за тем, чтобы грунт траншеи не содержал камней и крупного щебня с острыми камнями.
Колодцы для дренажа могут выходить на поверхность земли. В этом случае производится монтаж колодца с чугунным люком.

Дренажные колодцы по лучшим ценам в Санкт-Петербурге. Узнать стоимость на колодцы и получить прайс Вы сможете у наших специалистов.

Дренажные колодцы: виды и установка

Дренажный колодец представляет собой сооружение, которое является важной частью закрытой системы дренажа. Он применяется для прочистки дренажной системы. Сооружение служит практичным водоприемником, необходимым для осушения территории. Важно ознакомиться с видами сооружений и материалами изготовления.

Основные разновидности колодцев и особенности выбора

Существует несколько разновидностей дренажных колодцев. Стоит обратить внимание на следующие варианты:

Накопительные;
Смотровые;
Фильтрующие;
Ревизионные.

Дренажный накопительный колодец устанавливается в том месте, где наблюдается невысокая степень фильтрации. В основном это суглинистые или глинистые почвы. Накапливаемая в сооружении вода в дальнейшем может использоваться для орошения конкретного участка или для полива. Установку колодца можно произвести своими руками.

Смотровой колодец

Второй вариант колодца — смотровой, это подземное гидротехническое устройство, которое создано для контроля за состоянием самой системы. Форма может быть как прямоугольной, так и круглой. Такие сооружения могут быть разного размера и объема. Например, для промывки системы отлично подходит небольшой вариант, приблизительно до 50 см.

Фильтрующий колодец

И третья разновидность дренажного колодца — фильтрующая. Важная отличительная характеристика устройства — отсутствие герметичного дна. Но такой вид не стоит устанавливать при высоком уровне грунтовых вод. Глубина установки конструкции не более двух с половиной метров. Как правило, данные конструкции требуются для почвы с отличной поглотительной способностью (песчаная, суперпесчаная).

Материалы для изготовления колодцев

Сам резервуар создается из разных материалов. Например, может создаваться из прочного бетона. Такая конструкция представляет собой несколько колец, которые аккуратно укладываются друг на друга. Есть кирпичные дренажные колодцы. Они достаточно прочные и во многом удобные устройства. Но во время их обустройства необходимо внимательно изучить некоторые нюансы и тонкости работы. В итоге стоимость всей дренажной системы может значительно возрасти, так как требует помощи профессионалов в данном направлении. Некоторые могут даже сооружать колодцы из подручных средств. Но такой вид, к сожалению, прослужит не очень долго и может подвести в самый ответственный момент, так как ненадежен в применении.

Сегодня большим спросом пользуются пластиковые варианты. Они отличаются повышенной стойкостью к разного рода химическим веществам, не боятся изменений температуры. Кроме того, они очень удобны в транспортировке. Также их монтаж выполняется достаточно легко.

Установка дренажных колодцев

Количество данных гидравлических устройств на конкретной территории: приусадебный, дачный участок или место около дома непосредственно зависит от ее площади, а также от уровня залегания грунтовых вод. Сам по себе дренажный колодец — это емкость, имеющая несколько основных элементов. К ним относится шахта, люк, а также днище. Именно в эту часть по специальным правильно установленным трубам стекает грунтовая вода. При желании и возможностях справиться с монтажными работами по устройству выбранного колодца можно самостоятельно.

Преимущества покупки готовой к установке системы

В настоящее время есть отличная возможность приобрести дренажную систему без щебня Софтрок. Она отличается тем, что прекрасно подходит для врезки в любые колодцы, независимо от характеристик и разновидностей. Все, что потребуется от клиента, это только заглянуть на сайт компании Канатекс, внимательно ознакомиться с особенностями продукции и сделать выбор. Воспользоваться выгодными предложениями можно уже сейчас, не теряя времени. Оставляйте заявку на сайте. При возникновении некоторых вопросов вы можете сразу же позвонить по контактному телефону специалистам +7 499 — 647-40-37 (Москва). Вам обязательно предоставят необходимую информацию и при необходимости помогут подобрать дренажные блоки соответствующих характеристик.

Дренажный колодец — это… Что такое Дренажный колодец?

Поворотный дренажный колодец с установленной смотровой камерой.

Дрена́жный коло́дец — инженерное сооружение, значимый элемент системы закрытого дренажа. Дренажные колодцы используются для прочистки дренажной системы, наблюдения за ее работой, служат в качестве водоприемника при осушении территории.

Основные разновидности дренажных колодцев: поворотные, поглотительные и водоприемные.

Поворотные колодцы

Поворотным колодец называется потому, что устанавливается на повороте трубы дренажной системы (как правило, на втором) или в местах, где сходится несколько каналов. Через поворотные колодцы осуществляется очистка системы (например, струей воды) и надзор за работой системы дренажа. Поворотный колодец необходим для того, чтобы иметь удобный доступ к подводящему и отводящему участкам труб одновременно.

Поворотные дренажные колодцы могут быть как совсем небольших габаритов, так и достаточного размера для того, чтобы человек, забравшись внутрь, мог непосредственно инспектировать каналы, промывать систему и устранять возможные неполадки.

Поглотительные колодцы

Поглотительные (поглощающие, фильтрующие) колодцы сооружаются на осушаемой территории тогда, когда нет возможности вывести влагу в место понижения. Диаметр такого колодца, как правило, составляет полтора метра, глубина — не менее двух метров. Колодец засыпается гравием, щебнем, котельным шлаком, битым кирпичом или другим материалом, сверху застилается геотекстилем и укрывается грунтом. Наружные стены и основание колодца защищаются той же обсыпкой. Вода проникает в поглощающий колодец, фильтруется в нем и уходит в нижележащие слои почвы.

Поглотительные колодцы успешно используются на участках с небольшим объемом сточных вод (не более 1 кубометра в сутки) и преобладанием песчаного и супесчаного грунта.

Водоприемные колодцы

Водоприемные колодцы сооружаются в случаях, когда естественная емкость или водоем для сброса воды (овраг, канава, река) находятся на большом расстоянии от участка или отсутствует, а высокий уровень грунтовых вод или тип почвы не позволяет использовать поглотительные колодцы.

Водоприемный колодец представляет собой пластиковую емкость либо конструкцию из бетонных колец, защищенную от засорения и заиливания обсыпкой и геотекстилем.

Влага, которая собирается в водоприемном колодце, откачивается погруженным дренажным насосом за пределы участка — сбрасывается в удаленную канаву или естественный водоем или собирается в специальном бассейне для последующего полива участка.

Материалы для дренажных колодцев

Дренажные колодцы могут сооружаться из бетона (несколько бетонных колец, уложенных друг на друга). Более современный вариант — готовые колодцы из пластика или стеклопластика, которые позволяют существенно сократить объемы строительных работ. Их преимущества — небольшая масса, наличие всех необходимых отводов, легкость и высокая скорость монтажа.

См. также

Литература

Дренажный колодец, устройство и монтаж дренажного колодца своими руками

Дренажный колодец – это заглубленный резервуар для сбора воды, поступающей по дренажным трубам. Количество дренажных колодцев в дренажной системе определяется в зависимости от размеров и гидрогеологических условий участка, а конструкция дренажного колодца выбирается в зависимости от его предназначения.

Типы дренажных колодцев

Рассмотрим какие бывают дренажные колодцы, их назначение и отличия.

Поворотный дренажный колодец

Поворотные дренажные колодцы предназначены для периодической очистки полостей труб от скопившегося ила и песка.

Поворотные колодцы ставятся на поворотах трубопроводов дренажной системы – каждом втором, а также в местах соединения двух и более труб (дренов).

Поворотный колодец может быть предназначен для выполнения разных задач, и его глубина и диаметр зависят от этих задач. В тех случаях, если требуется осматривать производить профилактику, что предполагает работу человека внутри колодца, требуется устанавливать колодец диаметром более 100 см. Такие колодцы называют инспекционными. Если же задача состоит в периодической чистке подводящих и отводящих труб промывкой из шланга под напором, то достаточно будет установить колодец диаметром до 100 см.

Смотровой дренажный колодец

Смотровые дренажные колодцы необходимы для осмотров, плановых проверок, для возможности устранять последствия аварий в системе дренажа или сильных ливней. Такой колодец должен иметь размер, достаточный для того, чтобы человек смог осуществлять обслуживание системы, находясь внутри колодца. Кроме организации надзора за работой системы и доступа для очистки трубопроводов, смотровой колодец оборудован устройством для сбора взвеси ила, который попадает в подземную систему дренажа из почв. Дно колодца расположено ниже мест входа подводящих и отводящих труб и поэтому работает как пескоуловитель. Ловушка представляет собой сетку, которая и задерживает весь мусор.

Смотровые колодцы ставят в местах соединения двух и более дренажных труб, на поворотах трубопровода и не реже, чем через 45-50 метров, если участок трубопровода идет по прямой.

Поглотительный дренажный колодец

В случаях, когда в районе расположения участка нет естественного водоема, оврага или разрешенного водосброса в систему канализации, устраивают поглотительный, или фильтрующий, колодец. Такая установка возможна, если грунты участка состоят в основном из песков и супесей, а количество воды, которую необходимо отводить, составляет не более одного кубометра за сутки. По форме поглотительный колодец может быть круглым, диаметром до 1,5 м, или прямоугольным, размером не более 2*3 метра. Глубиной поглотительный колодец устраивается более 2 метров.

В поглотительном колодце должны быть:

резервуар, обсыпанный щебнем или гравием снаружи, для фильтрации
донный фильтр из щебня, гравия, битого кирпича или шлака высотой 30 см.
покрытие из слоя геотекстиля с засыпкой грунтом

Накопительный дренажный колодец

В тех случаях, когда установка поглотительного колодца невозможна, и некуда сбрасывать воду, в самой низкой, тупиковой точке участка устанавливают водоприемный, или накопительный колодец. Так же его называют коллекторным. Его задача – накопление воды из системы дренажа, с возможностью последующего использования.

Водоприемный колодец состоит:

емкость с водонепроницаемым дном и надежной крышкой
труба с обмоткой геотекстилем и засыпкой щебнем, для защиты
насос с шлангом и электрокабель для подключения

Материалом для дренажных колодцев служит бетон или пластик (полиэтилен обычный и высокоплотный, полипропилен или пластифицированный и непластифицированный ПВХ). Бетонные колодцы долговечны, прочны и надежны, но имеют недостаток — трудоемкость монтажа.

Пластиковые дренажные колодцы

Пластиковые колодцы состоят из гофрированной трубы с ребрами жесткости, которые прочно удерживают трубу в грунте.

Преимущества пластиковых колодцев:

простота монтажа и небольшой вес
возможность абсолютно герметично соединять ввод и вывод труб в колодцах простым способом
им не страшна коррозия
служат пятьдесят лет и более
сравнительно недороги, экологически безопасны

Монтаж дренажного колодца своими руками

Все колодцы складываются из следующих элементов:

камера, или рабочая часть колодца
днище
горловина с крышкой, или люком.

Необходимые материалы: гофротрубы диаметрами: для устройства смотровых колодцев не менее 920 мм, для поворотных – 340-460мм, для фильтрующих и накопительных – 690-700 мм.

Монтаж пластикового дренажного колодца

Последовательность сбора пластикового колодца:

отмерить нужную длину и отрезать часть гофротрубы. Для резки можно использовать обычную ручную пилу, распил делают по выступу гофры, в центре. Затем прорезать отверстия для ввода дренажных труб примерно на 0,5 м от низа будущего колодца, для этой работы удобно подойдет торцевая фреза. Вставить в отверстия резиновые уплотняющие манжеты или специальные переходы, состоящие из пластиковых муфт и резиновых уплотнителей.
присоединить к трубе дно, загерметизировать стыки битумной мастикой
выкопать яму для установки колодца, устроить подушку из песка толщиной 10 см, затем подсыпать щебнем, причем уплотнение дна ямы и слоя песка делать не нужно. Затем сделать проливку из цементно- песчаного раствора и после того, как раствор схватится, положить слой геотекстиля. Для фильтрующих колодцев дно не делают.
установить колодец и люк, присоединить трубы и насос. Засыпать колодец вокруг песком, смешанным с грунтом, мелким щебнем или гравием. Возможно использование местного грунта при условии, что он не тяжелый. Засыпка делается слоями с уплотнением каждого слоя.

Монтаж железобетонного колодца

Бетонный колодец монтируют при помощи спецтехники, используя готовые ж/б кольца и днище.

Возможно устроить дренажный колодец из покрышек от большегрузных или легковых автомашин. Больше всего такая конструкция подойдет для фильтрующего колодца.

Монтаж дренажного колодца из покрышек

Последовательность устройства колодца из покрышек:

выкапывают яму на глубину около двух метров и уплотняют дно, затем делают подушку из щебня или гравия на высоту 25-35 см.
укладывают в яму покрышки и засыпают щебень, гравий, битый кирпич или шлак для устройства фильтра
зазор между покрышками и стенками ямы засыпают щебнем или гравием
закрывают колодец грунтом по слою геотекстиля

Виды дренажных колодцев, их устройство и предназначение

В местностях, где грунтовые воды находятся близко к поверхности, строят дренажные системы. В зависимости от осушаемой площади, типа грунты и глубины и количества водяных потоков возможно сооружения двух видов дренажа:

Открытый способ.

Канавы для стока ливневых осадков;

Закрытая система.

На глубине укладывают систему дренов и смотровых колодцев.

Предназначение дренажных колодцев

Основное предназначение дренажного колодца – системное обслуживание и корректировка работы дренажной системы. Дно колодца закладывается на 40 см ниже, уровня входящих в него труб дренажа. Весной и осенью количество осадков заметно увеличивается, фильтры дренов могут засоряться, портиться пропускать внутрь взвешенные частицы глины, мусор. Все это стекает и скапливается на заниженном дне колодца. Через колодец проводят периодическую очистку дрена, удаляют грязь, скопившуюся на его дне.

Категории дренажных колодцев

В проекте дренажной системы, количество, место монтажа и категорию дренажного колодца закладывают, в зависимости:

от реальных характеристик почвы;
уклона дренажной системы;
взаимного расположения труб;
уровня и вида грунтовых вод.

Смотровой, ревизионный

Их назначение – профилактика, осмотр и очищение дренажной системы. Они бывают круглого и прямоугольного сечения. Размеры должны обеспечивать спуск человека и возможность его работы. Радиус отверстия от 40 до 80 см. Конструкция обеспечивает доступ к дренажу в любое время, позволяет быстро устранять аварийные ситуации. Вход в колодец закрывается крышкой.

Смотровые дренажные колодцы проектируют в местах , где дрены стыкуются под углом, в местах схождения нескольких труб, где система повышается, меняет уклон.

Поглотительный, фильтрующий, отводной

Предназначаются для накапливания избыточной воды. По трубам жидкость стекает в глубокий колодец, и затем просачивается в грунт.

Малый диаметр (Ø 70 – 150 мм) отверстия и значительная глубина. Дно на значительном углублении. В самом низу закладывается фильтр из щебня, гравия высотой от 1 до 3 м. Верхний уровень фильтра должен находиться на 4 – 6 м. ниже уровня дрен. Максимальная площадь фильтра колодца до 6 м².

Водоприемный, накопительный

Обустраивают на самом низком уровне осушаемого участка. Водоприемные конструкции сооружают в местах, где нет возможности построить поглотительный колодец. Вся жидкость из дренажной системы накапливается в колодце. Затем её откачивают при помощи насосов. Вода может сбрасываться в близь лежащий водоем, для полива приусадебного участка, направляться в систему очистки и в водопровод.

Материалы для сооружения дренажного колодца

Материал для сборки дренажного колодца должен:

обеспечивать герметичность;
надёжные характеристики прочности;
гарантировать долгосрочную эксплуатацию;
иметь простую технологию монтажа.

На протяжении многих лет, дренажные системы сооружались из железобетона. Новые материалы позволили ускорить и облегчить работы. В настоящее время, большую часть дренажа проектируют и строят с использованием пластиковых труб и колодцев.

Бетонные кольца

Они производятся на специализированных предприятиях, выпускаются разного диаметра. Монтаж требует применения строительных кранов, спецтехники. Для колодцев большого диаметра нужно проектировать фундамент.

Пластиковые колодцы

Пластик имеет высокую химическую инертность, повышенные сроки эксплуатации. Малый вес облегчает и ускоряет процесс монтажа, не требует вызова строительной техники.

Сухих колодцев — все, что вам нужно знать

Фото: istockphoto.com

Если ливневая вода хлынет с вашего двора на соседнюю лужайку после каждого сильного дождя — вымыть клумбу и вырубить канаву — вы можете вероятно, ожидайте стука в дверь от одного очень недовольного соседа. Но проблемы с соседями будут наименьшей из ваших проблем. Из-за неконтролируемых ливневых вод вы снова и снова можете ожидать эрозии и локальных наводнений. Сухие колодцы — лишь одно из средств, с помощью которых домовладельцы могут собирать ливневые стоки и контролировать их.Однако они подходят не всем, поэтому читайте дальше, чтобы определить, будет ли это лучший дренажный раствор для вашего двора.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

Когда сухие колодцы могут помочь

Представьте себе большую автостоянку с твердым покрытием. Еще до того, как появилась стоянка, дождь равномерно пропитал почву. Теперь, когда идет дождь, вода больше не может стекать, поэтому она стекает в самую нижнюю часть парковки.Вскоре вода собирается в лужи, и — если застройщик не предусмотрел контролируемый отвод воды — она выйдет за бордюр и выветрит почву за ним.

Тот же принцип работает и в вашем собственном дворе: дождь падает на вашу крышу, стекает в желоба, а затем устремляется из водосточной трубы туда, где он может стекать в почву. Даже вода после легкого дождя может накапливать силу при выходе из водосточной трубы.

Вот тут-то и пригодится сухой колодец. При удачной установке сила тяжести направляет воду в самую низкую точку двора, где был закопан сухой колодец.Это дает сточной воде место для сбора до тех пор, пока она постепенно не растворяется в почве, вместо того, чтобы каскадом течь по поверхности газона и скапливаться в депрессивных местах.

Обратите внимание, что хотя сухие колодцы обычно собирают стоки с крыши, они также могут использоваться для перемещения серой воды (относительно чистая вода, расходуемая раковинами, ваннами, стиральными и посудомоечными машинами).

Фото: istockphoto.com

Подходит ли сухая стена для вашей собственности?

В некоторых застройках от домовладельцев может потребоваться установка одного или нескольких сухих колодцев, чтобы уменьшить воздействие на муниципальные ливневые стоки.Если сухие колодцы не требуются в месте вашего проживания, вы можете использовать тестирование почвы вместе с советом местного строительного управления, чтобы определить, поможет ли сухой колодец вашей установке.

Самым важным фактором при определении того, выиграет ли ваш двор от этой подземной установки, является скорость инфильтрации вашей почвы или то, как быстро вода может полностью впитаться в почву. Чтобы рассчитать эту скорость, вы проведете тест на просачивание (перколяцию) в своем дворе — процесс, который включает в себя вырытие ямы (или множества ям), заполнение их водой и затем запись скорости, с которой вода просачивается в землю. .Подробные инструкции по выполнению теста на перхотирующую способность на вашем собственном участке можно получить в местном офисе расширения.

Место, где вода быстро стекает, может быть хорошим кандидатом для сухого колодца; в то время как домовладельцы, у которых на участке тяжелая глинистая почва и более медленный дренаж, вероятно, должны будут найти другой вариант отвода ливневой воды.

Размеры и материалы

Если местные постановления не регулируют размер и количество сухих колодцев, стандартной практикой является установка по одному на каждый водосточный желоб.Дополнительные сухие колодцы могут потребоваться, если элементы вашего ландшафта создают проблему с дренажом, например, сток с подъездной дороги или большого внутреннего дворика.

В идеале сухие колодцы должны быть достаточно большими, чтобы собирать сток, не переполняясь при типичных дождях. В зависимости от среднего количества ливневой воды, которое вам необходимо контролировать, вы можете установить сухой колодец размером всего пару футов в глубину и диаметр или несколько футов шириной и несколько футов глубиной.

Тип сухого колодца, который вы выбираете для установки, может сильно различаться в зависимости от суммы, которую вы собираетесь инвестировать.Они охватывают весь спектр: от недорогих, выкопанных вручную ям, облицованных проницаемой ландшафтной тканью и набитых камнями, до высококачественных резервуаров из перфорированного бетона или полиэтилена. Посмотрите примеры на The Home Depot и Amazon, чтобы понять, с чем вы имеете дело. Независимо от того, какой стиль вы выберете, вы можете накрыть сухой колодец дерном для маскировки или открытой решеткой для удобного наблюдения.

Основы установки сухого колодца

Предполагая, что ваша почва прошла испытание на содержание перхоти, вы захотите разместить один или два сухих колодца на пути естественного дренажа ливневой воды через ваш двор, но сохраняя безопасное расстояние от фундамента вашего дома, нет короче 12 футов.Чтобы вода не образовывала колеи после того, как она покидает водосточную трубу, вы можете установить простую канаву (траншею, заполненную гравием), ведущую к сборной яме или французскому водостоку. В вашем проекте также должны быть предусмотрены меры по рассеиванию лишней воды, которая возникает во время дождя, вызывающего переполнение вашего колодца, например, переливная труба, ведущая в ливневую канализацию.

Позвоните в DigSafe по телефону (811), чтобы узнать местонахождение подземных коммуникаций, прежде чем копать, и обратитесь в местную строительную администрацию, чтобы узнать, нужно ли вам разрешение.Установка сухого колодца может быть самостоятельным проектом, но это также относительно быстрая работа для профессионального подрядчика по ландшафтному дизайну.

Вопросы технического обслуживания

Многие сухие колодцы годами функционируют без проблем, но иногда отложения и мусор, смытые вместе со стоком, могут забивать стенки колодца и снижать способность сухого колодца рассеивать воду. Увы, единственное лекарство от засоренного сухого колодца — это перекопка и переупаковка котлована. Однако еще до того, как вы столкнетесь с такой проблемой, вы можете помочь продлить срок службы сухого колодца, регулярно очищая желоба и желоба, чтобы удалить грязь и мусор на раннем этапе — еще до того, как они попадут в колодец. Если вы используете сухой колодец для сточных вод, установите фильтр на сливную линию и часто очищайте его, чтобы удалить ворсинки и мыльную пену, которые в противном случае могли бы засорить его.

Проблемы с дренажем?

Как установить сухой колодец за 6 шагов

Описание проекта

Навык

5 из 5 Жесткий Копать глубокую яму — тяжелая работа

Стоимость

70 долларов за сухой колодец, 125 долларов за камень и другие материалы

У нас есть водосточная труба, которая сбрасывает дождевую воду на переднюю дорожку, которая зимой превращается в ледяной покров.Есть ли способ решить эту проблему?

— Табби Маккарти, Оланте, Канзас

Roger Cook отвечает: Мокрая дорожка — это не только опасность поскользнуться, она способствует повреждению морозного пучка, который может разрушить тротуар. Если вы не можете переместить водосточную трубу, направьте воду под прогулку к сухому колодцу на лужайке.

Что такое сухой колодец?

Roger Cook ответов: Эта перфорированная пластиковая бочка с открытым дном, которая находится в яме и окружена камнями, улавливает воду, стекающую с вашей крыши, и позволяет ей медленно растворяться в земле.Ваша дорожка будет более сухой, а ливневые стоки будут менее перегружены.

Чтобы определить, сколько сухих колодцев вам понадобится, введите площадь вашей крыши и тип почвы в калькулятор NDS, Inc. Когда вы будете готовы начать копать, следуйте инструкциям. После того, как вы закончите, оборудуйте желоба защитными кожухами, чтобы сухой отсек не заполнялся мусором.

6 шагов к установке сухого колодца

Шаг 1. Выкопайте яму и траншею

Фото Райана Беньи

Выйдя из водосточной трубы на расстоянии не менее 10 футов от фундамента (и 3 футов от любой границы участка), выкопайте яму шириной и глубиной около 4 футов. С помощью лопаты с длинной ручкой проложите туннель под тротуаром и выкопайте траншею глубиной 1 фут и шириной 6 дюймов, которая постепенно спускается к отверстию. Перекопайте почву на брезент. Сохраните дерн, чтобы залатать дыру.

Шаг 2. Выровняйте отверстие

Фото Райана Беньи

Выровняйте отверстие тканью для ландшафта, вырезанной из рулона длиной 6 футов. Материал не дает почве забивать камни вокруг сухого колодца.Оставьте достаточно ткани снаружи отверстия, чтобы вы могли закрыть камни после установки сухого колодца.

Шаг 3. Установка трубы

Фото Райана Беньи

Купите достаточно труб из ПВХ диаметром 4 дюйма, чтобы протянуть их от конца водосточной трубы до точки на 14–16 дюймов в отверстии. Также купите колено и переходник для водосточной трубы (на рисунке). Удалите имеющееся колено из нижней части водосточной трубы. Затем соедините детали всухую и уложите трубу в траншею.Как только у вас получится хорошее прилегание, склейте детали вместе с помощью ПВХ-цемента.

Шаг 4: Проверьте высоту

Фото Райана Беньи

Труба должна иметь уклон в сторону сухого колодца дюйма на фут пробега. Уровень 2 фута покажет зазор ½ дюйма под одним концом, когда его удерживают ровно. Отрегулируйте шаг, добавляя или удаляя почву под трубой. Когда шаг установлен, прикрепите переходник к водосточной трубе с помощью винтов из нержавеющей стали для листового металла, а затем засыпьте вокруг трубы.Обрежьте противоположный конец, если он слишком длинный.

Шаг 5: Установка сухого колодца

Фото Райана Беньи

Соберите сухой колодец, затем с помощью молотка выбейте все дренажные отверстия диаметром 1½ дюйма и одно из отверстий диаметром 4½ дюйма. Зачерпните в яму слой промытого круглого камня толщиной дюйма глубиной 6 дюймов. Установите сухой отсек в отверстие и наденьте порт на трубу из ПВХ. Отцентрируйте сухой колодец и заполните его камнем, пока не дойдете до верхнего края.

Шаг 6. Установите эмиттер перелива

Фото Райана Беньи

С помощью сабельной пилы прорежьте 4-дюймовое отверстие в крышке сушильного колодца и наденьте крышку. Возьмите 4-дюймовую трубу и приклейте эмиттер перелива, который позволяет стечь ливневой воде. Обрежьте трубу так, чтобы верх эмиттера находился на уровне земли, когда труба приклеена к крышке. Накройте сухой отсек ландшафтной тканью, а сверху посыпьте землей и дерном.

Инструменты

ливневых дренажных колодцев | Защита подземных источников питьевой воды от подземной закачки (UIC)

На этой странице:

Что такое колодец ливневой канализации?
Чем не является колодец ливневой канализации?
Почему EPA регулирует колодцы для ливневой канализации?
Каковы минимальные федеральные требования к колодцам ливневой канализации?
Каковы передовые методы управления ливневой канализацией?

Эта страница поможет владельцам и операторам:

Определить, есть ли у вас колодец для ливневой канализации
Узнайте, как соблюдать правила для колодцев для ливневой канализации
Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом собственниками и операторами колодцев ливневой канализации являются:

Государство, племена и местные органы власти
Государственные и частные учреждения
Торгово-промышленные объекты
Общественные объединения
Частные лица

Что такое колодец для ливневой канализации?

Колодцы ливневой канализации класса V используются для подземной инфильтрации с целью управления стоком поверхностных вод (дождевая вода или таяние снега).Дренажные колодцы ливневых вод могут иметь различную конструкцию и часто называются именами, включающими:

Сухие колодцы
Скважины пробуренные
Галереи проникновения

Названия могут вводить в заблуждение, поэтому важно отметить, что колодцы для ливневой канализации, как и любые другие колодцы, определены в правилах МСЖД (40 CFR144. 3) как:

Просверленный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Системы инфильтрации ливневых вод с трубопроводами для улучшения возможностей инфильтрации соответствуют определению UIC для скважины класса V.

Ливневая вода течет в бетонную камеру. В камере есть время для осаждения твердых частиц. Ливневая вода проходит через матрицу, абсорбирующую масло, прежде чем попасть в камеру инфильтрации, где она может быть подвергнута дополнительной предварительной обработке.

В 1999 году EPA завершило исследование скважин класса V с целью получения исходной информации для использования Агентством для оценки рисков для подземных источников питьевой воды (USDW), создаваемых скважинами класса V.В исследовании описаны 23 категории колодцев V класса, в том числе колодцы ливневой канализации, и дана их характеристика:

Использование
Место нахождения
Число
Возможное влияние на доллары США
Нормативные требования

Начало страницы

Чем не является колодец ливневой канализации?

Некоторые типы инфильтрационных систем не соответствуют определению колодцев для ливневой канализации класса V. Обычно это:

В самой широкой точке поверхности больше, чем в глубине, или
не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
не включают подземные компоненты, которые сбрасывают флюиды в недра.

Поверхностные водохранилища ливневых вод обычно не считаются скважинами класса V, если они не включают выкопанные, пробуренные или забивные стволы или включают подземную систему распределения жидкости.

Следующие вопросы можно использовать, чтобы определить, может ли ваша система инфильтрации ливневых вод регулироваться как колодец для ливневой канализации класса V.
Вопросы:	Если ваш ответ «Да» …	Если ваш ответ отрицательный…
1. Используете ли вы систему сбора ливневых вод, которая основана на инфильтрации для сбора и удаления ливневых стоков?	Переходите к вопросу 2.	У вас нет колодца для ливневой канализации класса V.
2. Разводится ли ваша система инфильтрации под землей?	Переходите к вопросам с 3 по 6.	У вас нет колодца для ливневой канализации класса V.
3.Состоит ли ваша система инфильтрации ливневых вод из просверленной или забивной шахты, вырытой ямы или траншеи глубже, чем ее ширина? 4. Используется ли для инфильтрации естественная воронка, сухой колодец или дренажная яма? 5. Включает ли он какие-либо подземные трубопроводы, перфорированные трубопроводы, дренажные плитки или любые другие подземные компоненты, которые сбрасывают жидкости в недра? 6. Включает ли оно какие-либо промышленные устройства для проникновения ливневых вод, такие как хранилище, камера или другое устройство, предназначенное для улавливания и просачивания ливневых стоков под поверхностью земли?	Если ответ на любой из этих вопросов утвердительный, значит, у вас есть колодец для ливневой канализации класса V и вы подпадаете под требования класса V. Просмотрите следующий раздел о колодцах для ливневой канализации и зеленой инфраструктуре, чтобы узнать больше о методах управления ливневыми водами , которые считаются зеленой инфраструктурой, и методиках управления ливневыми водами, которые считаются колодцами класса V.	У вас, вероятно, нет колодца для ливневой канализации класса V.

Начало страницы

Колодцы ливневой канализации и зеленая инфраструктура

Защита поверхностных и грунтовых вод требует эффективной интеграции Закона о чистой воде и SDWA.Признавая, что некоторые методы инфильтрации ливневых вод регулируются как скважины класса V в рамках программы UIC, EPA выпустило меморандум, в котором разъясняется, какие методы инфильтрации ливневых вод соответствуют определению скважин класса V Агентства по охране окружающей среды. Меморандум от июня 2008 года включает Руководство по идентификации скважин класса V, предназначенное для помощи менеджерам ливневых вод в определении того, какие методы / технологии инфильтрации ливневых вод могут быть отрегулированы как скважины UIC класса V.

Почему EPA регулирует использование колодцев для ливневой канализации?

Закон о безопасной питьевой воде (SDWA) требует, чтобы EPA защищало USDW от инъекций.EPA установило минимальные стандарты для устранения угроз, исходящих от всех нагнетательных скважин, включая колодцы для отвода ливневых вод.

Закачка ливневых вод вызывает беспокойство, поскольку ливневые воды могут содержать нефть или другие органические соединения, которые могут нанести вред USDW. Другие потенциально вредные загрязнители включают:

Осадок
Питательные вещества
Металлы
Соли
Микроорганизмы
Удобрения
Пестициды

Начало страницы

Каковы минимальные федеральные требования к колодцам ливневой канализации?

В этом разделе изложены минимальные федеральные требования к колодцам для ливневой канализации.Некоторые штаты подали заявку и получили полномочия по реализации программы UIC класса V в своем штате, включая надзор за ливневыми дренажными колодцами, и могут иметь более строгие требования.

Посетите страницу разрешающего органа, чтобы узнать, какое агентство контролирует скважины класса V в вашем штате. Вы обязаны выяснить, каковы конкретные требования в вашем штате.

Колодцы ливневой канализации класса V «разрешены по правилам», что означает, что они могут эксплуатироваться без индивидуального разрешения до тех пор, пока:

Впрыск не угрожает USDW
Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения

Требования к подаче инвентаря зависят от штата.Требуемая инвентарная информация обычно включает:

Название и местонахождение объекта
Название и адрес юридического лица
Право собственности на имущество
Характер и тип нагнетательных скважин
Рабочее состояние скважин

Для получения дополнительной информации посетите страницу с минимальными требованиями или обратитесь в разрешительный орган.

Если у вас есть новый колодец для ливневой канализации, вы должны связаться с органом, выдающим разрешения, до начала строительства.

Что касается существующих колодцев для ливневой канализации, вы должны немедленно прекратить использование колодца и обратиться в разрешительный орган, чтобы узнать, что вы должны делать. В большинстве случаев вам потребуется:

Заполните форму инвентаризации
Подождите до 90 дней, пока программа UIC не авторизует вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Разрешение на использование колодца истекает после того, как вы правильно закрыли колодец. Надлежащее закрытие скважины, также называемое ликвидацией, — это процедура, гарантирующая, что скважина не будет подвергать опасности USDW в будущем.В зависимости от конструкции скважины, надлежащее закрытие скважины может включать:

Засыпка чистым засыпным материалом
выемка грунта
Снятие корпуса
Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Начало страницы

Каковы передовые методы управления ливневой канализацией?

Лучшие методы управления (BMP) — это физические, структурные и управленческие методы, которые предотвращают или сокращают загрязнение USDW.Правильная конструкция и расположение колодца для ливневой канализации сводят к минимуму вероятность случайного или обычного загрязнения в результате плохой эксплуатации или неправильного использования.

Есть пять основных категорий BMP для ливневых дренажных колодцев BMP, которые могут быть реализованы по отдельности или в комбинации. К пяти общим категориям относятся:

Расположение
Дизайн
Эксплуатация и обслуживание
Образование и информационно-пропагандистская деятельность
Правильное закрытие (закупорка и оставление)

Пригодность и эффективность BMP варьируются в зависимости от типа, конструкции, настройки и режима работы скважины.Проконсультируйтесь с вашим органом, выдающим разрешения, для получения дополнительной информации и сведений о BMP для конкретных местоположений.

Начало страницы

ливневых дренажных колодцев | Защита подземных источников питьевой воды от подземной закачки (UIC)

На этой странице:

Эта страница поможет владельцам и операторам:

Определить, есть ли у вас колодец для ливневой канализации
Узнайте, как соблюдать правила для колодцев для ливневой канализации
Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом собственниками и операторами колодцев ливневой канализации являются:

Государство, племена и местные органы власти
Государственные и частные учреждения
Торгово-промышленные объекты
Общественные объединения
Частные лица

Что такое колодец для ливневой канализации?

Сухие колодцы
Скважины пробуренные
Галереи проникновения

Просверленный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Использование
Место нахождения
Число
Возможное влияние на доллары США
Нормативные требования

Начало страницы

Чем не является колодец ливневой канализации?

В самой широкой точке поверхности больше, чем в глубине, или
не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
не включают подземные компоненты, которые сбрасывают флюиды в недра.

Следующие вопросы можно использовать, чтобы определить, может ли ваша система инфильтрации ливневых вод регулироваться как колодец для ливневой канализации класса V.
Вопросы:	Если ваш ответ «Да» …	Если ваш ответ отрицательный…
1. Используете ли вы систему сбора ливневых вод, которая основана на инфильтрации для сбора и удаления ливневых стоков?	Переходите к вопросу 2.	У вас нет колодца для ливневой канализации класса V.
2. Разводится ли ваша система инфильтрации под землей?	Переходите к вопросам с 3 по 6.	У вас нет колодца для ливневой канализации класса V.
3.Состоит ли ваша система инфильтрации ливневых вод из просверленной или забивной шахты, вырытой ямы или траншеи глубже, чем ее ширина? 4. Используется ли для инфильтрации естественная воронка, сухой колодец или дренажная яма? 5. Включает ли он какие-либо подземные трубопроводы, перфорированные трубопроводы, дренажные плитки или любые другие подземные компоненты, которые сбрасывают жидкости в недра? 6. Включает ли оно какие-либо промышленные устройства для проникновения ливневых вод, такие как хранилище, камера или другое устройство, предназначенное для улавливания и просачивания ливневых стоков под поверхностью земли?	Если ответ на любой из этих вопросов утвердительный, значит, у вас есть колодец для ливневой канализации класса V и вы подпадаете под требования класса V. Просмотрите следующий раздел о колодцах для ливневой канализации и зеленой инфраструктуре, чтобы узнать больше о методах управления ливневыми водами , которые считаются зеленой инфраструктурой, и методиках управления ливневыми водами, которые считаются колодцами класса V.	У вас, вероятно, нет колодца для ливневой канализации класса V.

Начало страницы

Колодцы ливневой канализации и зеленая инфраструктура

Почему EPA регулирует использование колодцев для ливневой канализации?

Осадок
Питательные вещества
Металлы
Соли
Микроорганизмы
Удобрения
Пестициды

Начало страницы

Каковы минимальные федеральные требования к колодцам ливневой канализации?

Впрыск не угрожает USDW
Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения

Требования к подаче инвентаря зависят от штата.Требуемая инвентарная информация обычно включает:

Название и местонахождение объекта
Название и адрес юридического лица
Право собственности на имущество
Характер и тип нагнетательных скважин
Рабочее состояние скважин

Заполните форму инвентаризации
Подождите до 90 дней, пока программа UIC не авторизует вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Засыпка чистым засыпным материалом
выемка грунта
Снятие корпуса
Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Начало страницы

Каковы передовые методы управления ливневой канализацией?

Расположение
Дизайн
Эксплуатация и обслуживание
Образование и информационно-пропагандистская деятельность
Правильное закрытие (закупорка и оставление)

Начало страницы

ливневых дренажных колодцев | Защита подземных источников питьевой воды от подземной закачки (UIC)

На этой странице:

Эта страница поможет владельцам и операторам:

Определить, есть ли у вас колодец для ливневой канализации
Узнайте, как соблюдать правила для колодцев для ливневой канализации
Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом собственниками и операторами колодцев ливневой канализации являются:

Государство, племена и местные органы власти
Государственные и частные учреждения
Торгово-промышленные объекты
Общественные объединения
Частные лица

Что такое колодец для ливневой канализации?

Сухие колодцы
Скважины пробуренные
Галереи проникновения

Просверленный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Использование
Место нахождения
Число
Возможное влияние на доллары США
Нормативные требования

Начало страницы

Чем не является колодец ливневой канализации?

В самой широкой точке поверхности больше, чем в глубине, или
не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
не включают подземные компоненты, которые сбрасывают флюиды в недра.

Следующие вопросы можно использовать, чтобы определить, может ли ваша система инфильтрации ливневых вод регулироваться как колодец для ливневой канализации класса V.
Вопросы:	Если ваш ответ «Да» …	Если ваш ответ отрицательный…
1. Используете ли вы систему сбора ливневых вод, которая основана на инфильтрации для сбора и удаления ливневых стоков?	Переходите к вопросу 2.	У вас нет колодца для ливневой канализации класса V.
2. Разводится ли ваша система инфильтрации под землей?	Переходите к вопросам с 3 по 6.	У вас нет колодца для ливневой канализации класса V.
3.Состоит ли ваша система инфильтрации ливневых вод из просверленной или забивной шахты, вырытой ямы или траншеи глубже, чем ее ширина? 4. Используется ли для инфильтрации естественная воронка, сухой колодец или дренажная яма? 5. Включает ли он какие-либо подземные трубопроводы, перфорированные трубопроводы, дренажные плитки или любые другие подземные компоненты, которые сбрасывают жидкости в недра? 6. Включает ли оно какие-либо промышленные устройства для проникновения ливневых вод, такие как хранилище, камера или другое устройство, предназначенное для улавливания и просачивания ливневых стоков под поверхностью земли?	Если ответ на любой из этих вопросов утвердительный, значит, у вас есть колодец для ливневой канализации класса V и вы подпадаете под требования класса V. Просмотрите следующий раздел о колодцах для ливневой канализации и зеленой инфраструктуре, чтобы узнать больше о методах управления ливневыми водами , которые считаются зеленой инфраструктурой, и методиках управления ливневыми водами, которые считаются колодцами класса V.	У вас, вероятно, нет колодца для ливневой канализации класса V.

Начало страницы

Колодцы ливневой канализации и зеленая инфраструктура

Почему EPA регулирует использование колодцев для ливневой канализации?

Осадок
Питательные вещества
Металлы
Соли
Микроорганизмы
Удобрения
Пестициды

Начало страницы

Каковы минимальные федеральные требования к колодцам ливневой канализации?

Впрыск не угрожает USDW
Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения

Требования к подаче инвентаря зависят от штата.Требуемая инвентарная информация обычно включает:

Название и местонахождение объекта
Название и адрес юридического лица
Право собственности на имущество
Характер и тип нагнетательных скважин
Рабочее состояние скважин

Заполните форму инвентаризации
Подождите до 90 дней, пока программа UIC не авторизует вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Засыпка чистым засыпным материалом
выемка грунта
Снятие корпуса
Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Начало страницы

Каковы передовые методы управления ливневой канализацией?

Расположение
Дизайн
Эксплуатация и обслуживание
Образование и информационно-пропагандистская деятельность
Правильное закрытие (закупорка и оставление)

Начало страницы

больших и малых. Как установить. ОК использовать?

Будет ли у вас во дворе работать сухая камера?

Сухой колодец используется для быстрого переноса излишков поверхностных вод в глубь почвы. Это может быть просто яма, выкопанная с помощью экскаватора для ямок. и заполненный гравием и песком, или такой сложный, как сборный бетонный рукав, опускаемый в большую яму и подаваемый по дренажным трубам.

Перед тем, как поместить в сухой бокс, обязательно проведите тест на перколяцию или «перк-тест», чтобы увидеть, будет ли сухой бокс работать в ваших почвенных условиях. Используя экскаватор для выбоин или почвенный шнек, выкопайте яму небольшого диаметра глубиной четыре фута. Я понимаю, что это сделать непросто, но легче в установке дренажных элементов, которые в конечном итоге не работают с вашим типом почвы.

Обратите внимание на типы грунта, выходящие из ямы — Насколько глубокий грунт? Какая текстура почвы? Текстура почвы определяет, как быстро вода впитается в грунт.Способность почвы поглощать воду называется просачиванием почвы. Почвы, содержащие баланс крупных и мелких частиц — лучший тип для дренажа или просачивания воды. Почва, содержащая большое количество глины не лучший выбор для дренажа, и вам, возможно, придется копать глубже, чтобы преодолеть слой глины.

Для проведения теста на перхоти выберите место на пути планируемой дренажной системы, где вы все равно надеетесь найти сухой колодец. (см. шаг 3).Выкопайте яму с помощью экскаватора или почвенного шнека. футов глубиной. Если грунтовые воды сразу заполняют яму, значит, у вас высокий уровень грунтовых вод, и необходимо рассмотреть другой дизайн дренажа.

Выкопав яму, налейте в яму 5 или более галлонов воды. Обратите внимание на время, необходимое для стекания воды из отверстия. Снижение уровня воды на один дюйм за три минуты считается очень хорошим. Если вода стекает очень быстро, немедленно добавьте еще 5 галлонов воды, чтобы убедиться, что это не просто сухая, жаждущая почва.

Если вода стекает очень медленно или к следующему утру остается в яме без падения уровня, просачивание почвы считается плохой. и сухие колодцы не должны быть частью вашего плана дренажа. Вам нужно будет спроектировать свою дренажную систему таким образом, чтобы она могла сливаться в канаву, бордюр или другое. расположение под гору.

Как построить небольшую простую сухую камеру

Иногда небольшой сухой колодец может устранить небольшое мокрое пятно на лужайке, или их цепочка на дне французского водостока может устранить необходимость протяженной дренажной системы с выходом в канаву или другой водосточный желоб.

К счастью, их легко построить. Вот как сделать небольшой простой сухой колодец, чтобы слить воду с единственного сырого пятна на лужайке:

Возьмите экскаватор или шнек и настройте его на копание ямы диаметром от 6 до 8 дюймов. Выкопайте яму глубиной не менее 4 футов, измеренной от поверхность земли.
Приобретите рулон тканевого рукава для дренажной трубы, который обычно продается в строительных магазинах и магазинах строительных материалов. 4-дюймовый рукав работает если вы можете сохранить диаметр отверстия не намного больше 6 дюймов, в противном случае лучше всего использовать 6-дюймовую гильзу.Вот некоторые типичный тканевый дренажный рукав.
Отрежьте ткань сливной втулки длиной около 8 футов. Завяжите узел на одном конце.
Загрузите несколько горстей мелкого гравия в тканевую трубку. Опустите завязанный гравием конец трубы вниз до дно лунки сухого колодца.
Помощник держит открытым конец тканевой трубки и заполняет ее мелким гравием. Иногда шевелите тканью чтобы убедиться, что трубка растягивается, чтобы заполнить яму, а гравий оседает.
Продолжайте заполнение до уровня примерно 8 дюймов от уровня земли. Завяжите узел в верхней части рукава и обрежьте лишнее. материал. Заполните оставшуюся часть ямы до верха большим количеством мелкого гравия.

Вот статья с подробным описанием примера того, кто использовала небольшие простые сушилки для сушки сырого двора. Было бы даже лучше, если бы он использовал тканевые сливные рукава.

При объединении струны и сухих колодцев с французским водостоком вы можете использовать наш метод построения простых сухих колодцев путем выкапывания из дно французского водостока на общую глубину четыре фута. См. Рисунок.

Как построить большой сухой бокс

Перед тем, как построить большой сухой бокс , убедитесь, , что ваша почва обладает способностью к просачиванию. Большой сухой колодец можно используется как центральное место сбора для дренажных линий, питающихся из нескольких зон.

Есть много способов построить большие сухие колодцы. Следующие онлайн-статьи помогут вам начать работу, но вы можете обнаружить, что это лучше всего доверить подрядчику по дренажу или земляным работам.

Бетонные секции для сухого колодца

Пластиковая сухая камера

Что такое сухой колодец? Дренажная система своими руками

Вода — это то, что нам всем нужно, чтобы выжить. Это дает нам питание, увлажнение и прохладу в жаркий день. Но слишком много хорошего — это уже не хорошо. Никому не нужен затопленный двор.

Посмотреть в галерее

Сухой колодец может быть идеальным решением проблем с дренажом, которые могут возникнуть у вас во дворе.Рассмотрите один, если у вас есть бассейн с водой во дворе, потому что их легко построить и они быстро эффективны!

Что такое сухой колодец?

Сухой колодец — это подземное сооружение, которое избавляется от нежелательной воды, выводя ее на новое место. Сухие колодцы покрывают пористыми стенками. Этот тип системы позволяет воде просачиваться сквозь стены и уводить ее дальше под землю.

Сухие колодцы часто строят в подвалах, на стоянках и во дворах. Они питаются от силы тяжести и могут быть присоединены к более чем одной трубе или источнику.Также здесь нет одного выхода, поскольку крошечные пористые отверстия расположены по всей системе.

Это позволяет выпускать медленно и стабильно, не требуя особого обслуживания. Хотя часто требуется большой резервуар или резервуар, чтобы вода всегда могла вытечь. Например, во время дождя резервуар наполняется быстро, если он недостаточно быстро сливается.

Посмотреть в галерее

Как построить сухой колодец

Большинство сухих колодцев представляют собой ямы, заполненные гравием и мусором. Поскольку они заполнены ямами, для воды не так много места.Чаще всего ямы бывают довольно большими. Но другой способ обойти это — через камеру.

Эту камеру или резервуар можно зарыть под землю с проделанными в ней отверстиями, чтобы создать пористую стену. Когда вы строите такой сухой колодец, у воды будет больше времени и пространства для выхода, чтобы она могла справиться с более сильной погодой.

Поскольку сухие колодцы заглублены, а земля над ними твердая, вы можете построить их практически где угодно. Они не будут замечены и не займут место на суше. Вот отличный способ построить собственный сухой колодец у себя во дворе.

Шаг 1: Размещение сухого колодца

Убедитесь, что сухой колодец находится на расстоянии не менее 10 футов от вашего дома и не менее 3 футов от границы участка. Это гарантирует безопасность вашего дома и отсутствие проблем с соседями.

Шаг 2. Выкопайте яму

Используя лопату с длинной ручкой, выкопайте яму примерно 4 фута глубиной и 4 фута шириной. Вы также можете рыть траншеи в любом месте, которое не будет стекать в яму естественным путем. Французские водостоки идеально подходят к сухим колодцам.

Шаг 2: Добавьте барьеры

Не наземные барьеры, а барьеры от сорняков. Влагозащитные барьеры не нужны, потому что это нормально, если вода стекает по пути вниз. Но барьер от сорняков должен выстилать яму, чтобы сорняки не прорастали в колодце.

Шаг 3: Размещение труб

Здесь вы добавляете трубы в любые созданные вами траншеи. Если у вас есть внутренний дворик или что-то подобное, неплохо было бы сделать под ним слив, чтобы вода не собиралась. Затем добавьте последнюю трубу, подвесив ее на фут или около того над отверстием.

Шаг 4: Заполните отверстие

Вы можете либо купить камеру для слива, либо заполнить все это камнями. На самом деле камера может быть дешевле, хотя есть отличные варианты для разных типов гравия. В любом случае вам понадобится немного гравия.

Шаг 5: Добавьте больше отверстий

Если вы не купили специальную камеру сухого колодца и используете ведро или что-то подобное, то добавьте много отверстий со всех сторон, чтобы из сухого колодца стекала вода.

Шаг 6: Закройте отверстие

После того, как вы закончите, вы можете добавить сверху газон, гравий или даже сад.Просто убедитесь, что у вас есть доступ к сухому колодцу и что он расположен ровно. Так не будет аварий и незаметно.

Когда устанавливать сухой колодец

Посмотреть в галерее

Иногда бывает трудно решить, когда пора добавить сухой колодец. Но ответ довольно прост. Если у вас во дворе лужа, то сухой колодец — отличный способ избавиться от нее естественным путем.

Сухие колодцы обычно соединяются с какими-либо дренажами, которые могут перемещать воду в сухой колодец.Затем он может попасть в землю оттуда. Сухие колодцы пригодятся как во дворах с грунтом, так и с бетонными площадками.

Сухие резервуары

Для сухих резервуаров не так много разных вариантов, поскольку большинство материалов для сухих скважин являются пластиковыми. По крайней мере, для самой камеры. Соедините его с гравием и барьерами, и у вас будет хорошая просушка. Вот несколько вариантов резервуаров, которые вы можете заказать онлайн.

NDS FWAS24 50 гал. Комплект для сухой скважины Flo Stormwater

Это резервуар, который большинство людей используют для своих сухих колодцев.Это 50 галлонов и 4 фута шириной. Если вы можете найти аналогичный вариант в магазине рядом с вами, сделайте это, потому что это безопасный вариант, который подходит для большинства сухих колодцев.

В камере этого типа вам, вероятно, потребуется проделать отверстия. Не все из них, но достаточно, чтобы система могла стекать. Следуйте инструкциям, прилагаемым к резервуару, для достижения наилучших результатов с вашей системой.

Пластиковый желоб TUF-TITE

Это меньший вариант, но он работает точно так же.Это просто и добавляет немного дополнительного места для отдыха воды, пока она сливается. TUF-TITE не всегда доступен в Интернете, но это популярный вариант, который можно приобрести в хозяйственных магазинах.

Дренаж этого типа обычно требует дополнительных отверстий для хорошего дренажа, и он слишком мал для дворов, которые получают много воды каждый год. Однако с достаточным количеством отверстий в нужных местах он хорошо сочетается с остальной частью сухого колодца.

Ливневой сток FSD-3017-12BKIT

Другой хороший небольшой вариант для небольшого наддува — это ливневой сток.Его можно закопать, как и другие водостоки, но в нем будет содержаться лишь небольшое количество воды. Если вы замечаете только небольшие лужи на сухом колодце, это может быть все, что вам нужно.

Но если вы заметили большие лужи, то вам понадобится что-то побольше. Выберите вариант NDS, описанный выше, если вы хотите быть уверенным, что ваш сток достаточно большой, чтобы вода никогда не образовывала луж во дворе.

StormDrain FSD-3017-20BKIT-6

Другой хороший ливневой сток, который больше, чем другие, — это 20-дюймовый вариант.Это хорошая ливневая канализация среднего размера, форма которой позволяет разместить ее в любом сухом колодце, даже в большом.

Вы можете создавать свои собственные отверстия или использовать то, что у них есть, чтобы пробить вам их. Помните, что вам не нужно позволять воде застывать, потому что камера предназначена только для того, чтобы освободить больше места, которое не занято гравием.

Техническое обслуживание сухого колодца

Поскольку сухие колодцы можно размещать с отводом желоба или без него, техническое обслуживание вашего сухого колодца отличается от технического обслуживания других.Вот несколько вещей, которые вы можете сделать, чтобы ваш сухой колодец оставался в хорошей форме.

Очистите желоба — если ваш сухой колодец прикреплен к желобам, что является обычным явлением, убедитесь, что вы держите их в чистоте. Очищайте их еженедельно или ежемесячно с апреля по ноябрь каждого года.
Не допускайте образования кучи снега — в зимние месяцы регулярно проверяйте наличие повреждений снегом и льдом. Не позволяйте ему скапливаться на трубах или дренажных системах. Лед может ослабить трубы, независимо от того, из какого материала они сделаны.
Очистите трубы — это в первую очередь при возникновении проблем. Если слив не работает должным образом, возьмите хорошую змею и хорошо прочистите слив. Если труб нет, то нужно будет проверить камеру.
Убедитесь, что об этом знают все — не хвастаться, хотя это тоже нормально! Но убедитесь, что все, кто ходят по вашему двору, знают, где находится сухой колодец. Небольшое движение не повредит, но слишком большое может навредить.

Часто задаваемые вопросы о сухих колодцах

Вот наиболее часто задаваемые вопросы о сухих колодцах.

Являются ли сухие скважины незаконными?

Не в большинстве случаев, но в Калифорнии сухие колодцы используются с осторожностью из-за опасений, что они могут вызвать попадание загрязняющих веществ в грунтовые воды, что повлияет на весь штат.
