Что такое ростверк в строительстве: что это такое? Его виды и особенности

Содержание

Особенности монолитного ростверка и его применение в строительстве

Проектирование и заливка фундамента является ключевым моментом в строительстве любого здания, в том числе и в возведении индивидуальных домов. Мы уже писали ранее о ленточном фундаменте, столбчатом, монолитном, а также уделяли внимание вопросу, как укрепить старый фундамент дома.

Данная статья будет посвящена свайным фундаментам, его конструкциям. В частности, мы разберем устройство ростверка и наиболее распространенные его конструкции, этапы работ по монтажу ростверка. В нашей статье вы найдете также схемы свайно-ростверкового фундамента и схему фундамента с монолитным ростверком.

Что такое ростверк? Его применение и основные виды

Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

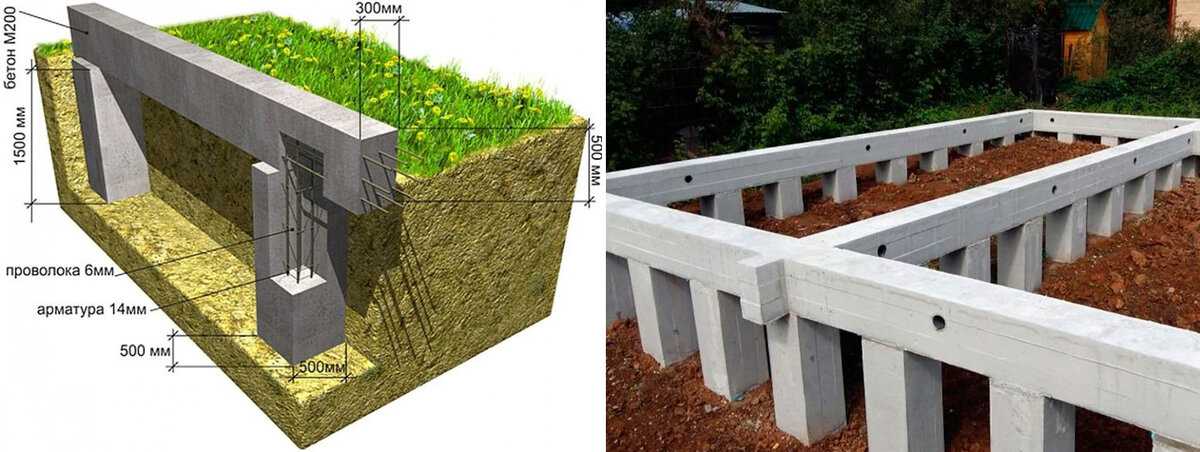

: схема фундамента с монолитным ростверком

Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также

свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.

При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.

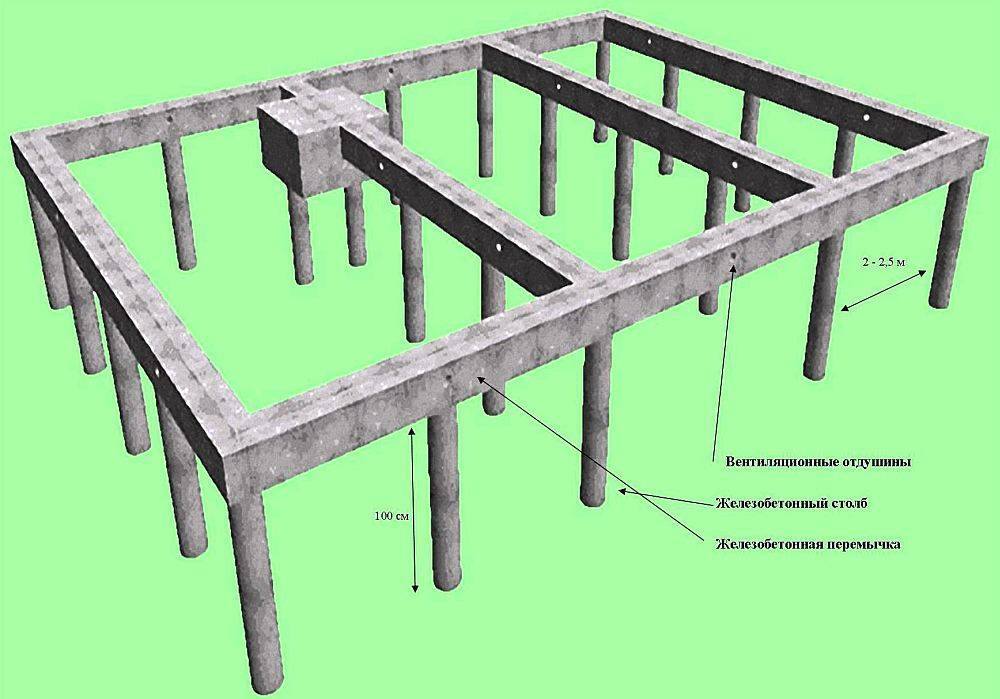

: свайно-ростверковый фундамент

Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка. Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

: типы растверков

Сборный

Используется при проектировании и строительстве крупногабаритных объектов, требующих быстрого возведения – промышленных зданий, с/х зданий, а также многоэтажек. Каким бывает сборный вид конструкции, вы можете видеть на рисунке. Представляет собой взрослый аналог конструктора «лего». Отлитые по специальной технологии детали (со шпоночными соединениями и замками) собираются затем строителями в единую конструкцию. Сборные элементы поэтапно устанавливают на поверхность выравнивающей подсыпки (песок, щебень). В процессе или по завершению сборки такой вид верхней части фундамента подвергается омоноличиванию. Следует отметить, что удовольствие это дорогое, требует также наличие тяжелой спецтехники, поэтому для строительства частных жилых домов не применим.

Монолитный ростверк, его устройство и план работ по заливке

Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

: ростверок монолитный

Создание фундамента:

1.Буровыми агрегатами бурят скважины
2.Устанавливают пространственный каркас арматуры для каждой сваи
3.Производят бетонирование свай
4.Устраивают ростверк

Этапы работ по монтажу ростверка кратко можно изложить так:

Выставление опалубки
Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
Процесс укладки бетонной смеси.

Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки.

На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.

Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.

Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.

Виды ростверка

Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т. д.

В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.

Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.

Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.

Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.

что это такое, какой бывает, устройство, назначение и расчет

Содержание

1 Что такое ростверк и для чего он нужен?
- 1.1 Виды по признакам
2 Материалы для изготовления
- 2.1 Железобетон
- 2.2 Металл
- 2.3 Дерево
- 2.4 Бетон
3 Какие бывают?
- 3.1 Высокий (надземный)
- 3. 2 Повышенный (наземный)
- 3.3 Низкий (подземный)
4 Где применяется?
- 4.1 Фундамент для забора
- 4.2 Свайный куст
5 Зависимость типа ростверка от свай
6 Размеры и габариты
7 Нормативная документация

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Что такое ростверк и для чего он нужен?

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

[stextbox id=’info’]Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.[/stextbox]

Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

Место. Ростверки укладывают на землю, заглубляют или подвешивают.
Материал. Используется дерево, металл, бетон или железобетон.
Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание —

главная задача, которую решает ростверк.

Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

типа фундамента;
нагрузки на фундамент;
типа грунта;
высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

преимущества — прочность и легкость монтажа;
недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

преимущества — жесткая и надежная конструкция;
недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

преимущества — конструкции легкие и недорогие, быстрый монтаж;

недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

преимущества — простота и дешевизна;
недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

[stextbox id=’alert’]Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов.[/stextbox]

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

три сваи треугольником;
четыре сваи квадратом;
пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.

Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

[stextbox id=’warning’]Советуем почитать: Виды и этапы строительства столбчатых фундаментов[/stextbox]

Нормативная документация

[stextbox id=’info’ defcaption=»true»]Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов.[/stextbox]

Для расчетов и соблюдения строительных норм используются следующие документы:

СНИП 3.02.01-87 Земляные сооружения.
СП 50-101-2004 Организация оснований зданий.
СП 24.13330.2011 Фундаменты свайные.
СНиП-2.02.01.83 Основания зданий и сооружений.
ГОСТ24022-80 Железобетонные фундаменты.
ГОСТ 24476-80 Железобетонные сборные фундаменты.

[stextbox id=’warning’]Еще по теме: Калькулятор фундамента онлайн с расчетами всех основных параметров[/stextbox]

Свайные фундаменты с ростверками удобны, у них отличная несущая способность, устраивать их можно в любых гидрогеологических условиях. Дополнительным преимуществом таких конструкция является минимальная подготовка строительного участка и небольшой объем земляных работ.

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, который обычно устанавливается у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

Деревянные
Сталь
Железобетон

1. Фундамент под ростверк

Фундамент под ростверк изготавливается из деревянных досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

По аналогии с деревянным ростверком фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом слое, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм поддерживается со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверк

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Почему ростверковый фундамент хорош для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строить до того, как у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Разобьем процесс возведения ростверкового фундамента на две части-

Проектирование
Строительство

1. Проектирование

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Спроектируйте ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкапывается котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, присущих ростверковому фундаменту. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборные железобетонные ростверки.

Другая проблема связана с ограничением использования. Ростверковый фундамент не подходит для многоэтажного дома. Возможно, нам придется построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства.

Конструкция проще, но при проектировании может потребоваться помощь профессионала, который ранее проектировал то же самое.

Фундамент ростверка — Проектирование, монтаж и типы — Портал гражданского строительства

Какой ростверковый фундамент?
Ростверковые фундаменты изготавливаются из одного, двух и более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большую площадь. Он находится в нижней части столбцов. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Эта форма фундамента обычно поддерживает тяжелые строительные колонны, опоры и леса.

Несмотря на то, что фундамент и ростверк кажутся одинаковыми, это не так. Ростверк распределяет огромные нагрузки по обширным площадям подобно тому, как фундамент распределяет нагрузку от конструкции к земле.

Использование ростверкового фундамента:

Ростверковый фундамент используется, когда нет твердой скальной почвы, и матовый фундамент невозможен.
Глубокие котлованы для ростверкового фундамента не требуются. В результате это рентабельно.
Фундамент-ростверк позволяет безопасно переносить тяжелые строительные нагрузки.
Фундамент ростверк используется в основном проекте под ЛЭП и фундамент под телефонную вышку.

Расчет фундамента ростверка:

Расчет нагрузок и моментов от надстройки для расчета фундамента ростверка. Исходя из этого, необходимо определить критическую площадь фундамента для достаточного допустимого давления на грунт. Разделим это пространство, чтобы определить количество и размер каждого слоя ростверка.

Затем слой должен быть спроектирован таким образом, чтобы он выступал из края слоя над ним. Это определит, насколько большие балки должны выдерживать изгибающие моменты и поперечные силы. Ростверк нельзя заливать бетоном и порядком, так как это деморализует совместное действие балки и бетона. Методы конструкции и нагрузки должны соответствовать требованиям проектирования.

Особенности ростверкового фундамента:

Этот фундамент обычно выполняется в виде монолитной железобетонной конструкции. Металлический каркас обеспечивает устойчивость (стальной фундамент для гриля)
Решетка соединяет весь фундамент в единую конструкцию, обеспечивая равномерное распределение веса дома и всех свай.
Между балками ростверка предусмотрен зазор не менее 800 мм для удобства заливки и уплотнения бетона.
Глубина бетона под нижним ярусом поддерживается на уровне 150 мм.
Бетонный наполнитель удерживает балки на месте и предотвращает ржавление, поскольку не несет нагрузки.

Монтаж фундамента ростверка:

Должен быть построен и установлен каркас монолитного монолитного ростверка.
Опалубка представляет собой прямоугольные желоба из обрезных досок шириной, равной минимальной толщине стены дома, и высотой 1 фут.
Минимальное расстояние между рамой и стенкой опалубки должно быть одинаковым, а арматура должна быть связана одной и той же вязальной проволокой.
Между каждым ростверком должно быть предусмотрено расстояние от 6 до 8 дюймов, а внутри опалубки с помощью вязальной проволоки должен быть установлен каркас из соединений арматуры.
Далее бетономешалкой нужно приготовить бетон и залить в опалубку в непрерывном цикле. Фундамент ростверка должен быть установлен на расстоянии от 25 мм до 30 мм, а бетон должен быть тщательно залит, чтобы исключить пустоты.
После заполнения поверхность необходимо выровнять и дать высохнуть, после чего опалубку можно снять. Фундамент заложен.

Типы ростверкового фундамента:

1. Деревянный ростверковый фундамент:

Фундамент деревянный поставляется для сильно тяжелых каменных стен деревянных колонн. Этот фундамент особенно эффективен во влажных помещениях, где несущая способность грунта низкая, а нагрузка на грунт ограничена 50-60 кН/м2. Стальные балки заменены деревянными досками и балками.

Рис. 1: Фундамент деревянного ростверка
Предоставлено с сайта researchgate.net

Между деревянными стыками бетон отсутствует. Однако бетонное основание стального ростверка заменено деревянным настилом из деревянных досок. Основание котлована выровнено. Нижний слой состоит из деревянных досок шириной 20-30 см и толщиной 5-7,5 см, установленных вплотную друг к другу без зазоров.

На этом слое под прямым углом устанавливается деревянная балка того же сечения, что и деревянный столб. Затем под прямым углом к ходу балок укладывается еще один слой досок. Верхний слой досок может быть толщиной 7,5-10 см. Толстый и перекрывающий всю ширину стены цоколь, поверх которого возводится каменная стена.

1. Фундамент стального ростверка:

Фундамент стального ростверка состоит из стальных балок, также известных как балки ростверка, предлагаемых в одинарном или двухуровневом исполнении. Верхний ярус двухслойного ростверкового фундамента строится под прямым углом к нижнему ярусу. Распорки толщиной 20 мм с разделителями из труб диаметром 25 мм удерживают на месте балки ростверка каждого яруса. Балки располагаются на достаточном расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними. Минимальный зазор в 8 см считается наиболее оптимальным. Расстояние между полками балок должно быть в полтора-два раза больше ширины полки, но не более 30 см.

Рис. 2: Фундамент из стального ростверка
Предоставлено: civicconcept. com

Если балки будут расположены дальше друг от друга, существует риск того, что бетонное заполнение не будет работать монолитно с балками, что приведет к разрушению фундамента. Минимальное покрытие 10 см сохраняется на внешних краях внешней балки. Над верхней полкой верхнего яруса для защиты балок от коррозии. Под нижнюю балку бетонное покрытие должно быть толщиной не менее 15 см.

Преимущества ростверка:

Установка занимает меньше времени и требует меньше ресурсов.
Снижает передачу тепла от дома через фундамент, поскольку не распыляется на промерзшую землю.
Снижает количество вибраций в доме (очень актуально, если дом построен близко к автомагистралям).
Установка балок ростверка занимает меньше времени и требует меньше ресурсов.
Этот тип фундамента может поддерживать значительные конструкции, такие как колонны и подмости.
Может распределять вес по большей площади.

Недостатки ростверкового фундамента:

Этот фундамент требовал установки свай большого диаметра.
Необходимо нагреть и заполнить пустое пространство между стальными балками. В связи с этим требуются квалифицированные кадры.
Для устройства ростверка требуется раскопка большей площади, что увеличивает стоимость строительства.
Этот тип фундамента чувствителен к подъемному давлению.
Конструктивное устройство основания колонны иногда может быть изменено при строительстве ростверкового фундамента.

Заключение:

Для больших площадей вместо заливного бетона обычно применяют ростверковые фундаменты. Из-за незамысловатого процесса монтажа ростверковый фундамент экономит время. Фундамент-ростверк сооружается для решения самых разных строительных задач. В результате фундаменты-ростверки подходят для различных строительных применений.

Ссылки:

1. Махаджан, Б. (2021, 17 июня). Гриляжный фонд | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка. Гражданские концепции; civiconcepts. com. https://civiconcepts.com/blog/grillage-foundation
2. Лид, К. (2020, 12 ноября). Фундамент для ростверка – виды, преимущества и недостатки гражданское лидерство; www.civillead.com. https://www.civillead.com/grillage-foundation/
3. Раджпут, К. (2021, 21 августа). Гриляжный фонд | Виды ростверкового фундамента | Особенности ростверкового фундамента. Гражданские джунгли; сайт CivilJungle.com. https://civiljungle.com/grillage-foundation/
4. Сатиш. (2020, 11 мая). Фундамент ростверка – виды и установка [Civil Planets]. Гражданские планеты; www.civilplanets.com. https://civilplanets.com/grillage-foundation/
5. Ростверковый фундамент: виды, конструкция, преимущества – Конструктор. (2022, 13 января). Конструктор; theconstructor.org. https://theconstructor.org/building/grillage-foundation-types-construction/560853/
6. Что такое решетчатый фундамент? Конструкция и преимущества. (н.д.). ПРОДЁГИ; www.prodyogi.com. Получено 18 марта 2022 г. с https://www.prodyogi.com/2021/03/what-is-grillage-foundation.
