Что такое кабель ввг: Кабель ВВГ — технические характеристики кабеля ВВГ: расшифровка, сечение провода ВВГ

ВВГ — технические характеристики, применение

Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.

В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.

ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.

Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.

Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.

В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.

Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв.

мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.

Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.

В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.

Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)

Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16.705-499-2010, разработанных ОАО «ВНИИКП».

В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.

Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.

Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.

0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.

В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

Кабель силовой ВВГнг(А)-LS

Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16.К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.

В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.

Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.

Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.

Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.

При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

Провод ВВГ – расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которыми обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, сфера его применения практически не ограничена. Главное – это подобрать правильное сечение.

Сфера применения

Провод марки ВВГ предназначен для использования в бытовых и промышленных электроцепях, с напряжением до 1000 Вольт. Чаще всего такой провод рекомендуют для домашней электропроводки при использовании скрытого и открытого методов укладки, а также при монтаже за гипсокартонными перекрытиями.

Ограничением на использование кабеля ВВГ является укладка его под землю, так как мягкая наружная изоляция не сможет защитить провод от грызунов или механических повреждений, что могут возникнуть вследствие смещений почвы. При необходимости его использования для прокладки подземных коммуникаций, следует укладывать кабель в трубу или другую жесткую изоляцию.

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

• нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
• нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
• нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
• если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Маркировка количества, расположения и формы жил

После буквенных обозначений, маркировка кабеля содержит цифровые, показывающие количество токопроводящих жил и их количество, например – 3 х 25 обозначает что в кабеле 3 отдельные жилы каждая из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности делаются с одной жилой уменьшенного сечения. Это обусловлено тем, что не всегда нулевой или заземляющий провод нужен такого же сечения, как и фазные, а с его уменьшением при монтаже больших электросетей экономия становится существенной. Соответственно, использование проводника меньшего сечения отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка при одной уменьшенной жиле будет выглядеть как 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил по 2,5 мм² и одной 1,5 мм².

Следующая характеристика, отображаемая в маркировке – использование в кабеле одно проволочных или многопроволочных жил, для чего применяются обозначения «О» — жесткий или «М» — гибкий провод. Также указывается их форма, которая может быть круглой или секторной – «К» или «С», соответственно.

Полная маркировка выглядит как ВВГ 3 х 2,5 мс + 1 х 1,5 мс(N) – 0,66 ТУ – как она может расшифровываться, в таблице на рисунке:

Маркировка, обозначающая одно или многопроволочные жилы, а также их форму, может не наноситься, если используются жилы равного сечения, площадью меньше 16 мм²

Технические характеристики

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

• Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
• Рекомендуемая температура использования – от -50 до +50 С°.
• Разрешается использование при влажности воздуха до 98%.
• Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
• Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
• Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
• Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
• Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

На что обращать внимание при выборе

Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

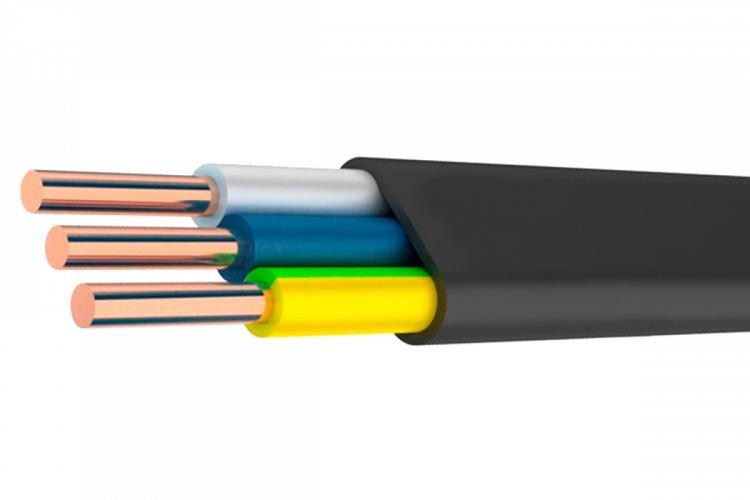

Кабель ВВГ-П: цена, технические характеристики, расшифровка

Есть вопросы? Звоните сейчас!
+7 (937) 20-111-02 или отправьте запрос
Работаем: пн-пт с 8:00 до 20:00
Гарантируем самую низкую цену, бесплатную доставку, заявленное качество, полный комплект документов.

1. Расшифровка кабеля ВВГ-П.
В – ПВХ изоляция
В – ПВХ оболочка
Г – отсутствие защитного покрова («голый»)
П — плоский

2. Элементы конструкции кабеля ВВГ-П.
Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483, номинальным сечением до 16 мм2 включительно.
Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку.
Изолированные жилы уложены в одной плоскости.
Оболочка — из ПВХ пластиката, в кабелях марки ВВГнг-П из ПВХ пластиката пониженной горючести.

3. Область применения кабеля ВВГ-П.
Кабель ВВГ — П предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки ВВГ-П не распространяют горение при одиночной прокладке, кабели марки ВВГнг-П не распространяют горение при прокладке в пучках.

Класс пожарной опасности по ГОСТ 53315-2009:
— П1.8.2.3.4

Срок службы кабеля составляет 30 лет.

4. Маркоразмеры.
ВВГ-П 2х1,5(ож)-0,66

ВВГ-П 2х1,5+1х1,0(ож)-0,66

ВВГ-П 2х1,5(ож)-0,66

ВВГ-П 2х2,5(ож)-0,66

ВВГ-П 2х2,5+1х1,5(ож)-0,66

ВВГ-П 2х2,5(ож)-0,66

ВВГ-П 2х4(ож)-1

ВВГ-П 2х4(ож)-0,66

ВВГ-П 2х6(ож)-1

ВВГ-П 2х6(ож)-0,66

ВВГ-П 2х10(ож)-0,66

ВВГ-П 2х16(ож)-1

ВВГ-П 3х1,2(ож)-0,66

ВВГ-П 3х1,5-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х2(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х4(ож)-0,66

ВВГ-П 3х6(ож)-0,66

ВВГ-П 3х10(ож)-0,66

ВВГ-П 4х1,5(ож)-0,66

ВВГ-П 4х2,5(ож)-0,66

Кабель медный силовой ВВГ нг LS

Как купить кабель ВВГнг LS?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т. д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести кабель ВВГ нг LS в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

---

ВВГ нг  LS: применение и характеристики

Силовые кабели ВВГ предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Расшифровка силового кабеля ВВГ:

• В — материал оболочки «В» — означает, что оболочка изготовлена из поливинилхлорида;
• Г — гибкий (голый) означает что броня поверх оболочки отсутствует;
• НГ — не распространяющий горение;
• LS — означает «Low Smoke», то есть по-русски низкий уровень дыма.

Наиболее полно и правильно нг LS читаются как  «изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымо- выделением»

Существует также аббревиатура FRLS, что означает «Fire Resistance Low Smoke», то есть устойчивый к огню и с низким дымовыделением. По сути это та же аббревиатура что и «нг LS».

Техническое описание кабеля:

Кабель ВВГнг производится, как одножильным, так и многожильным. Токопроводящие жилы — медные. Они могут быть однопроволочными или многопроволочными, круглой или ромбовидной формы. Изоляция жил выполняется из ПВХ-пластиката, внешняя оболочка кабеля — из ПВХ-пластиката пониженной горючести, без защитного покрова, как говорилось выше. Жилы кабеля ВВГнг скручены, при этом двухжильные кабели имеют жилы одинакового сечения, трех-, четырехжильные имеют все жилы одинакового сечения или одну жилу (нулевую), меньшего сечения. Для скрученных изолированных жил обязательно заполнение промежутков из ПВХ-пластиката, которое накладывается одновременно с оболочкой.

Изолированные жилы кабеля ВВГнг имеют разную расцветку: нулевые выполняются в изоляции голубого цвета, жилы заземления — с оболочкой желто-зелёной расцветки. Цветовая маркировка силовых кабелей может быть сплошной или в виде продольной полосы. Также допускается маркировка жил цифрами.

Условия эксплуатации

Кабель ВВГнг LS предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 90%. В рабочем режиме предельная длительно допустимая температура нагрева жил кабелей составляет +65° С, а в аварийном режиме или в режиме перегрузки ее величина может достигать +85° С. При коротком замыкании (до 3 сек) максимальная допустимая температура нагрева жил -+180° С. Прокладка и монтаж кабелей ВВГнг без подогрева производится при температуре не ниже -15°С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.   Срок службы — 30 лет.

Силовой кабель ВВГ, ВВГнг, ВВГнг LS для электропроводки

Всего страниц: 2

Код: CN870

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN59

Кабель силовой алюминиевый АВВГ 2*6 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности …

Код: CN873

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN874

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN871

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN875

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN58

Кабель силовой алюминиевый АВВГ 2*10 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 63 Ампер. АВВГ 2х10 применяют для прокладки без ограничения разност…

Код: CN865

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN866

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN872

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN876

Кабель силовой алюминиевый АВВГ предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер. АВВГ 2х6 применяют для прокладки без ограничения разности…

Код: CN63

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на о…

Код: CN66

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN863

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN867

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору. ..

Код: CN62

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на о…

Код: CN830

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на о…

Код: CN67

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN864

ВВГнг-LS используют для стационарной прокладки в сетях с переменным напряжением до 1000 Вольт частотой 50 Герц. Кабелем ВВГнг-LS сети электроснабжения в зданиях и сооружениях, в том числе используют для групповой прокладке в кабельных соору…

Код: CN1960

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на о. ..

Код: CN823

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на о…

Всего страниц: 2

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Кабели ВВГ и КВВГ при поверхностном изучении идентичны – изготавливаются по одной технологии; токопроводящие жилы – медные; изоляция и внешняя оболочка из поливинилхлорида пластиката; электрические характеристики — одинаковые.

Однако,  кабели имеют разное определение, разную стоимость, разные сферы применения:

ВВГ – силовой кабель, предназначенный для передачи и распределения электрической энергии.

КВВГ — контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках.

Кабели КВВГ могут эксплуатироваться в условиях агрессивной среды, кабели ВВГ не могут использоваться даже для подземной прокладки.



Столь большое различие в использовании  определяется конструктивными особенностями этих кабелей. Рассмотрим кабели ВВГ и КВВГ с одинаковым сечением и количеством токопроводящих жил: ВВГ 3х2,5 и КВВГ 3х2,5.



Цветовая маркировка изоляционной оболочки:

В кабеле КВВГ токопроводящие жилы скручены, в каждом повиве обязательно счетная жила — синего цвета, жила направления – красного цвета. Третья жила в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары.

В кабеле ВВГ расцветка изоляционной оболочки одинаковая. Жила заземления может быть выполнена сечением меньшего диаметра, чем все остальные токопроводящие жилы.



Максимальная температура нагревания жилы:

Кабель КВВГ – 70⁰С.

 Кабель ВВГ – 80⁰С.



Эластичность:

Кабель КВВГ – изгиб до 4 внешних диаметров.

Кабель ВВГ – изгиб до 10 внешних диаметров.



Ключевым, самым существенным отличием кабелей ВВГ и КВВГ является толщина изоляции, так как толщина защитных слоёв влияет как на сферу применения кабеля, так и на номинальное рабочее напряжение:

Номинальная толщина изоляции кабеля КВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,7 мм.

Номинальная толщина изоляции кабеля ВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,8 мм.

Номинальная толщина внешней оболочки кабеля КВВГ: 1,2 мм.

Номинальная толщина внешней оболочки кабеля ВВГ: 1,5 мм.



Требования ГОСТа к тестовым испытаниям:

Кабель КВВГ должен выдерживать напряжение до 2,5 кВ в течение 5 минут.

Кабель ВВГ должен выдерживать напряжение до 3 кВ в течение 10 минут.



Вывод: менее стойкая к пробивному напряжению изоляции кабеля КВВГ исключает полную идентичность кабелю ВВГ.

Замена кабеля ВВГ кабелем КВВГ невозможна.

Замена кабеля КВВГ кабелем ВВГ возможна при условии нежёстких эксплуатационных условий. Следует учитывать, что кабель ВВГ несколько дороже кабеля КВВГ за счёт более высокой толщины изоляции токопроводящих жил и оболочки.



Принципиальное отличие «ВВГ» от «ВВГ-п»

Силовые провода типа ВВГ (ВВГ-п) применяются в устройствах стационарного типа. Они используются для обеспечения передачи и (или) распределения электроэнергии.

Продукция  данного вида может применяться для обустройства кабельных  линий в воздушном пространстве при отсутствии угрозы повреждения провода, а также может использоваться для исполнения различных кабельных силовых линий, как в сухих, так и сырых помещениях, шахтах, каналах, тоннелях, коллекторах и прочих производственных помещениях. Специфические условия исполнения обеспечивают их эксплуатацию в помещениях с явной опасностью затопления, с признаками коррозионной активности, взрывоопасных, а также пожароопасных зонах. Монтаж линий может осуществляться в любой плоскости.

Все для сада: шланги xhose недорого в Москве

Конструкция

Конструктивно все кабели данного типа изготавливаются на базе медных однопроволочных токопроводящих жил, как правило, круглого сечения,  которые заключены в специальную изоляцию. Единичные изолированные жилы укладываются в параллельных плоскостях и закрываются оболочкой из половинилхродного пластиката.

Кабели ВВГ-п являются одной из разновидностей проводов типа ВВГ. Главное их отличие заключается в конструкции исполнения.

Принципиальное отличие

Принципиальное отличие кабелей ВВГ-п (плоские) от ВВГ определяется следующим:

• Плоскость укладки жил. Токопроводящие жилы ВВГ уложены в параллельные плоскости и заключены в изолирующую конструкцию круглой формы. А изолированные жилы проводов ВВГ-п  исполнены в одной плоскости и заключены в плоскую изолирующую конструкцию. Символ «п» и обозначает —  плоскую форму.
• Количество токопроводящих жил. В кабеле ВВГ-п, как правило, количество жил ограничено тремя единицами, в то время как в ВВГ, количество жил может выполнено в количестве  до шести штук.
• Сечение жил. Конструктивно провода ВВГ-п изготавливаются из жил единого сечения, как правило, круглой формы. В то время как токопроводящие жилы ВВГ могут выполняться как круглого сечения, так и сегментного сечения. В многожильных проводах ВВГ могут быть установлены жилы различного сечения. К примеру, трехжильный провод может включать в себя одну жилу меньшего диаметра (заземление или ноль).

Особенности применения ВВГ-п

Таким образом, кабель ВВГ-п в силу своего специфического конструктивного исполнения имеет более узкий спектр применения.  Величина номинального сечения жил может равняться не более 16 квадратных миллиметров включительно. Они используются для исполнения линий питания как в сухих, так в помещениях с повышенной влажностью, на кабельных эстакадах, Кроме этого, они применяются для обустройства кабельных трасс на открытых участках, подверженных воздействию атмосферных явлений. Они устойчивы к распространению горения при условии одиночной прокладки, а кабеля ВВГ-п с маркировкой «НГ» также устойчивы к распространению горения в условиях пучковой прокладки. Провод ВВГ-п не рассчитан на использование в кабельных трассах, которые расположены в траншеях (в земле).

Изоляция жил выполнена в разноцветных тонах. К примеру, нулевые жилы облачены в изоляцию светло – синего (голубого) оттенка, которая также может иметь соответствующие цифровые обозначения. А жилы заземления исполнены с двухцветной изоляцией (желто-зеленого оттенка) и обозначаются цифрой «0».

Диапазон эксплуатационных температур кабеля: — 50 °С  …. +50 °С. Провода устойчивы к воздействию повышенной влажности равной 98% в окружающей среде с температурой около +35 °С.

Номинальное сопротивление изоляции составляет 12 Мом при сечении жилы 1,5 кв. мм, 10 Мом – при 2-4 кв. мм, 9 Мом – при 6 кв. мм и 7 Мом – при 10 кв. мм. Данные показатели рассчитаны на длину кабеля равную 1 км при температуре +20 °С.

Отличие данных кабелей необходимо понимать также при разработке дизайна интерьера квартир, поскольку геометрия кабеля сильно влияет на внешний вид места проводки, а соответственно, и на весь дизайн интерьера квартиры. Для многих дизайн квартиры очень важен, поэтому чем отличается самый популярный кабель для проводки в квартире лучше знать каждому.

.

Vvg кабель с изоляцией из ПВХ с оболочкой из ПВХ многожильный силовой кабель

Кабель ВВГ Многожильный силовой кабель с ПВХ изоляцией в ПВХ оболочке

1. Структура кабеля:

-Жилы — медные одножильные или многопроволочные сечением от 1,5 до 35,0 мм

— изоляция жил — ПВХ
— оболочка — ПВХ

Заявление

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих на 0. Номинальное напряжение переменного тока 6 или 1 кВ, частота 50 Гц.

Соответствие требованиям

У У 31.3-05758730-024-2002, ГОСТ 16442-80, МЭК 502

Опции

ВВГнг (куртка из негорючего ПВХ)
ВВГнд (куртка из негорючего ПВХ)

2. Спецификация :

Тип	Обозначение	Приложение
VV	Медный провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ	Для прокладки в помещении, в туннеле или кабельной траншее, не выдерживает внешних механических нагрузок.Одножильный кабель нельзя прокладывать в магнитопроводе
ВЛВ	Алюминиевый провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ
VY	Медный провод с ПВХ изоляцией, силовой кабель с полиэтиленовой оболочкой
ВЛИ	Алюминиевый провод с изоляцией из ПВХ, силовой кабель в полиэтиленовой оболочке
VV22	Медный провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ	Для прокладки в помещении, в кабельной траншее или прямо в земле, выдерживает внешние механические силы, но не выдерживает тянущее усилие
VLV22	Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ
VV23	Медный провод, с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой
VLV23	Алюминиевый провод с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой
VV32	Медный провод с изоляцией из ПВХ, армированный стальной проволокой, силовой кабель с изоляцией из ПВХ	Для прокладки в помещении, в кабеле или прямо в земле, способный выдерживать внешние механические силы, но неспособный выдерживать большие тяговые усилия
VLV32	Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ
VV33	Медный провод, стальной провод с ПВХ изоляцией, армированный, силовой кабель с полиэтиленовой оболочкой
VLV33	Алюминиевый провод с изоляцией из ПВХ, армированный стальной проволокой, силовой кабель с полиэтиленовой оболочкой
Примечание: армированные одножильные кабели используются только для D. C. система. Что касается системы переменного тока, следует использовать немагнитный армированный материал

ООО «Энергетек»

ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка из ПВХ, негорючие
ВВГнг-ХЛ, АВВГнг-ХЛ
Кабели силовые холодостойкие.

СТРОИТЕЛЬСТВО

1. CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

2. ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).

3. ПРЯЖКА — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

4. ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке.
Кабели ВВГнг не растекаются горением при прокладке пучков.

НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 — кабели ВВГ на 0,66 кВ
35 3371 26 — кабели ВВГ на 1,0 кВ
35 3371 27 — ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 — кабели ВВГнг на 1,0 кВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С …………………………………….. до 98%
Температура прокладки и монтажа без предварительного нагрева, не ниже …………………..- 15 ° С
Минимальный радиус изгиба при прокладке кабеля:
Кабели ВВГ одинарные. основной …………………………………………. ………………………………… 10 наружных диаметров
Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 внешних диаметров
многожильных кабеля ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
Расчетный ток переменного тока напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ ……………………………….. …………………………………………………. 3 кВ
для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
Строительная длина кабеля с сечениями основной жилы:
от 1,5 до 16мм2 . ….. ………………………………………….. ……………………………….. 450 м
от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м

Кабель ВВГ с круглой жилой

Количество и условный сектор жил, мм²	Наружный диаметр кабеля, мм		Масса кабеля 1 км / кг
	0.66 кВ	1 кВ	0,66 кВ	1 кВ
1х1,5	4,8	5,0	35	37
1х2.5	5,2	5,4	47	49
1х4	5,8	6,2	65	70
1х6	6.3	6,7	86	91
1х10 одноядерный	7,3	7,5	129	132
1х16 одноядерный	8.9	9,1	200	204
1х16	9,3	9,5	207	211
1х25 одноядерный	10. 4	10,6	300	305
1х25	10,7	10,9	305	309
1х35 одноядерный	11.4	11,6	396	401
1х35	11,7	11,9	395	400
1х50 одноядерный	13.1	13,3	551	557
1х50	13,4	13,6	570	576
2х1.5	7,3	7,7	67	80
2х2,5	8,1	9,1	90	107
2х4	10	10.8	141	152
2х6	11	11,8	185	197
2х10 одноядерный	13	13.4	274	281
2х16 одноядерный	14,9	15,3	399	406
2х16	15. 8	16,2	411	419
2х25 одноядерный	18,6	19	622	631
2х25	19.2	19,6	631	641
2х35 одноядерный	20,6	21	816	827
2х35	21.2	21,6	815	826
2х50 одноядерный	24,4	24,8	1156	1168
2х50	25	25.4	1195	1207
2х70		28,2		1569
2х95		32		1990
2х120		35.2		2488
2х150		38,4		3118
2х185		42		3698
2х240		47.8		4815
3х1,5	7,7	81	86	92
3х2. 5	9,2	9,6	132	139
3х4	10,6	11,4	187	202
3х6	11.7	12,5	251	267
3х10 одноядерный	13,8	14,2	379	388
3х16 одноядерный	15.8	16,2	561	571
3х16	16,8	17,5	577	589
3х25 одноядерный	19.8	20,2	878	891
3х25	20,4	20,9	890	903
3х35 одноядерный	21.9	22,4	1163	1177
3х35	22,6	23	1159	1174
3х50 одноядерный	26	26.4	1653	1670
3х50	26,6	27,1	1708	1726
3х2,5 + 1х1,5	9.9	10,4	155	163
3х4 + 1х2,5	11,5	12,1	221	235
3х6 + 1х4	12. 7	13,7	300	320
3х10 + 1х6	15,1	15,6	449	462
3х16 + 1х10 одноядерный	17.4	18,3	671	700
3х16 + 1х10	18,2	18,7	700	715
3х25 + 1х16 одноядерный	21	22.2	1043	1065
3х25 + 1х16	21,7	22,2	1056	1072
3х35 + 1х16 одноядерный	23.7	24,2	1351	1369
3х35 + 1х16	23,7	24,1	1342	1360
3х50 + 1х25 одноядерный	27.6	28,1	1914	1934
3х50 + 1х25	28,3	28,8	1970	1991
4х1.5	9	9,5	119	127
4х2,5	9,9	10,4	164	172
4х4	11. 5	12,5	236	255
4х6	12,7	13,7	319	340
4х10 одноядерный	15.1	15,6	488	500
4х16 одноядерный	17,4	18,3	727	757
4х16	18.9	19,3	765	780
4х25 одноядерный	21,8	22,2	1140	1156
4х25	22.5	23	1155	1173
4х35 одноядерный	24,6	25	1540	1558
4х35	25.3	25,8	1534	1553
4х50 одноядерный	28,7	29,1	2158	2180
4х50	29.4	29,9	2232	2254
5х1,5	9,8	10,3	147	156
5х2,5	10.8	11,4	203	213
5х4	12,6	13,7	293	316
5х6	14	15	397	422
5х10 одноядерный	16. 6	17,2	607	622
5х16 одноядерный	19,6	20,1	925	942
5х16	20.8	21,3	952	971
5х25 одноядерный	24,4	24,9	1446	1467
5х25	25.2	25,7	1466	1488
5х35 одноядерный	27,1	27,6	1920	1943
5х35	27.9	28,4	1913	1937
5х50 одноядерный	31,7	32,2	2693	2719
5х50	32.5	33	2784	2812

Кабели ВВГ с секторной жилой

Количество и условный сектор жил, мм²	Наружный диаметр кабеля, мм		Масса кабеля 1 км / кг
	0.66 кВ	1 кВ	0,66 кВ	1 кВ
3х70		26,2		2267
3х95		29.2		2885
3х120		31,6		3574
3х150		34.8		4543
3х185		37,8		5411
3×240		42.2		7010

Amazon.com: Кабель USB C — HDMI, Кабель HDMI VVG Type-C (совместимый с Thunderbolt 3) для домашнего офиса, 6 футов 4K 30 Гц, совместимый с MacBook, Dell XPS 15/13, Hp, Samsung Galaxy S20, Surface Книга и многое другое: Industrial & Scientific

Порт HDMI, подключенный к кабелю монитора 4K для UHD TV, без задержки передачи.
Увеличенное дублирование или расширение экрана UHD.
Expansion: спортивные мероприятия, просмотр фильмов, игры, просмотр фотографий и альбомов прямо с вашего устройства (например, Macbook Pro): вам не нужно беспокоиться о нестабильных проблемах Wi-Fi.
Подключи и работай, играй дома на большом экране.
Качественная внешняя оболочка, стабильная передача данных.
Качество изображения сверхвысокого разрешения 4K.
Стабильная и широкая совместимость, поддержка различных машин (тип usb c 3.1), стабильное соединение, хорошая надежность и отсутствие проблем при долгосрочном использовании.Кабель для передачи данных
Usb c hdmi может одновременно выводить фильмы и четкие изображения с высоким разрешением до 4K.
Его также можно использовать в бизнес-залах, например, на презентациях.
Легко носить с собой, прочный, мягкий и портативный.
Нет проблем с выездными встречами, школьной работой, офисом.

Обратите внимание:
1,4K UHD (3840x2160p): разрешение и частота обновления также определяются производительностью устройства (при отображении контента 4K убедитесь, что устройства ввода и вывода поддерживают разрешение 4K).
2. НЕ совместим с Sony Xperia и Sharp AQUOS.
3. Проверьте СПИСОК СОВМЕСТИМЫХ. Если при использовании возникнут проблемы, мы поможем их решить.

Если вашего устройства нет в списке, сообщите нам об этом по электронной почте.
Список совместимых (неполный список):
Ноутбук:
Apple MacBook Pro 2016 и новее
MacBook Air 2018 и новее
Samsung: Galaxy BooK, NoteBooK, Galaxy Tab S4
Lenovo: Yoga900, Yoga910, Yoga920
ThinkPad X1Carbon
Dell XPS 15/13
Surface Go, Surface Book 2
HP Envy 13, HP Spectre X360, EliteBook
Huawei MateBook и другие.
Телефоны и планшеты (неполный список):
iPad Pro (2020/2018)
Samsung: Galaxy S20 Ultra / S20 / S20 + / S10 + / S9 (+) / S8 (+) / Note9 / 10 +
Huawei Mate 10 / Mate 10 Pro / P20 / P20 Pro / Mate20 / 20X / 20 Pro / 20 Rs и другие.

Содержимое упаковки:
1 * Кабель USB типа C — HDMI
1 * Послепродажное обслуживание.

Кабель силовой ВВГ. Виды, характеристики. »Металлургпром

Выбрать и заказать проволоку ВВГ в интернет-магазине ПРО100КАБЕЛЬ.Здесь доступны разные виды кабельной продукции по доступным ценам.

Кабель ВВГ довольно популярен для прокладки к передаче и распределению электроэнергии. Высококачественные характеристики делают кабель этого типа востребованным при передаче напряжения до 1000 вольт при частоте 50 Гц. Аговино монтируют в помещениях с разным уровнем влажности, а также на открытом пространстве. Широко используется там, где есть большая вероятность возгорания. Часто кабель ВВГ используется в бытовых и промышленных целях.Для использования в бытовых целях стоит защитить его, используя втулку из металла или гофру.

Что такое?

ВВГ состоит из медных жил, жила имеет изоляцию из поливинилхлорида. Сам шнур тоже утеплен этим материалом, не защищен.

Может состоять из пяти проводов (максимальное количество жил), изолированных друг от друга. Если в кабеле не одна жила, каждая из них помечается определенным цветом.

• • • Нулевой провод должен быть зеленого цвета с белым рисунком.

Земля обычно желтая с рисунком зеленого цвета.

• Фаза может быть любого другого цвета.

видов кабеля ВВГ.

Стандартный силовой кабель с маркировкой ВВГ. Различные модификации обозначаются буквами в аббревиатуре. ВВГнг — негорючий вид кабеля. Чаще всего этот тип кабеля ВВГ монтируют в помещении или пространстве, подверженном возгоранию. Следующие разновидности выражаются добавлением букв к аббревиатуре ВВГнг.

ВВГнг-LS.

В этом типе кабеля изоляционный материал исключает возникновение дыма в процессе горения.

ВВГнг-LSLTx.

Здесь пластифицирован изоляционный материал. Этот материал не образует дыма при пожаре и почти не поддерживает горение. Отличительной чертой такого кабеля может быть его работоспособность даже во время пожара. Используется для прокладки линий переменного и постоянного тока.

Vvhnh-HF.

Оболочка такого кабеля ВВГ изготовлена ​​из пластика с пониженным добавлением хлора.Исходя из этого, дым, образующийся в процессе горения, не имеет такого сильного токсического действия.

ВВГнг-ФРЛС.

Тросы этого типа обеспечивают повышенную защиту двух ремней. Часть ленты — слюда, которая придает ей особую прочность. Проводник сможет выжить в случае взрыва.

Характеристики силового кабеля ВВГ.

Кабель ВВГ обладает основными характеристиками, которые делают проводник необходимым для прокладки различных линий.

• Можно монтировать кабель при температуре -15 градусов Цельсия.
  • Использовать кондиционер при температуре от -50 до +50 градусов Цельсия.
    • Сохраняет огнестойкость в течение полутора часов.
      • Работает при перегрузке при температуре до +90 градусов Цельсия, коротком замыкании до + 150- + 250 градусов, в нормальном состоянии от +70 градусов.

Кабельная продукция от ПРО100КАБЕЛЬ.

Выбрать и заказать провод ВВГ в интернет-магазине ПРО100КАБЕЛЬ.Здесь доступны разные виды кабельной продукции по доступным ценам. PRO100KABEL продает продукцию напрямую от производителя, что избавляет клиента от необходимости оплачивать услуги посредника.

Китай AVVG, ВВГ, с изоляцией из сшитого полиэтилена в оболочке из ПВХ с 3 жилами Производители и фабрики силовых кабелей — размеры, цена

Подробная информация:

1. Высоковольтный силовой кабель из сшитого полиэтилена / ПВХ
2. Алюминиевый или медный проводник с изоляцией из сшитого полиэтилена Изолированный армированный кабель
3.0,6 кВ ~ 1 кВ ~ 35 кВ

4. Надежное качество, лучшая цена
5. Высокая пропускная способность, быстрая доставка

Описание:

1. Применение	Силовые кабели для электрических сетей, под землей, на открытом воздухе и в кабельных каналах .
2. Тип	YJV / YJLV, YJSV / YJSLV, YJV32 / YJLV32, YJSV32 / YJSLV32, YJV22 / YJLV22, YJSV22 / YJSLV22.
3. Стандарты	ASTM, BS6622, IEC и т. Д.
4.Проводник	, многожильный медный провод класса 2 согласно BS EN 60228: 2005 (ранее BS6360)
5. Экран проводника	Полупроводящий материал
6. Изоляция	XLPE (сшитый полиэтилен) Тип GP8 согласно BS7655
7. Изолирующий экран	Полупроводящий материал
8. Металлический экран	Индивидуальный и общий медный ленточный экран согласно BS6622
9.Наполнитель	Волокна ПЭТФ (полиэтилентерефталат)
10. Разделитель	Связующая лента
11. Подложка	ПВХ (поливинилхлорид) Тип TM1 по BS7655
12. Армирование	Одноядерный: Армированный алюминиевой проволокой (AWA) Многожильный: армированный стальной проволокой (SWA)
13. Оболочка	ПВХ (поливинилхлорид) Тип TM1 по BS7655
14. Цвет	Красный или черный или как клиенты Запрос
15.Номинальное напряжение	19000/33000 В
16. Температурный режим	От 0 ° C до + 90 ° C

Минимальный радиус изгиба:

• Одноядерный: 15 x общий диаметр
  Три сердечника: 12 x общий диаметр
  (один сердечник 12 x общий диаметр

• и 3 сердечника 10 x общий диаметр

• , где полосы расположены рядом

• к стыку или концевым заделкам, при условии, что изгиб

• тщательно контролируется за счет использования бывшего в употреблении)

Качество превыше всего, мы уделяем этому большое внимание.

Хорошее качество и конкурентоспособная цена будут вашим лучшим выбором.

Выбирайте то, что вам нравится, мы предложим вам лучшие цены.

Любые запросы или вопросы, пожалуйста, свяжитесь со мной свободно!

Shandong New Luxing Cable Co., Ltd , основанная в 1999 году. Штаб-квартира расположена в городе Цзинань, столице провинции Шаньдун, зарегистрированный капитал составляет 16,5 миллионов долларов США, юридический представитель Ван Сючжэнь. Наш завод расположен в зоне экономического развития Линьи, занимающей площадь более 60 акров.

Видео-шоу:

1) Введение в компанию: https://youtu.be/j-bfOk2gCFY

2) Многожильный медный провод: https://yout / QT-b7M9YkLw

3) Плетеный медный провод: https://youtu.be/3-fP1OOuPA4

4) Кабельная машина: https://youtu.be/h6kE4ofeiWA

9) Arduino

9) : https://youtu.be/Clu5e7LW_l8

6) Экструдированный ПВХ в оболочке, изоляция: https: // youtu.be / 3c93OxsKmBw

Мы в основном производим

300/500 В 450/750 В электрический провод	Проводник переменного тока
AA 0 В с ПВХ изоляцией Кабель с изоляцией из ПВХ
Кабель с изоляцией из сшитого полиэтилена 600/1000 В	Проводник ACSR
Кабель питания от 1,8 / 3 кВ до 26/35 кВ	OPGW
подземный кабель с армированным покрытием кабель
Кабель управления и контрольно-измерительные кабели	Резиновый кабель

Производственная база

Строгий тест качества (испытание на устойчивость / испытание на эксцентриситет)

Сертификаты

Партнер по сотрудничеству

Посещение клиента

Международные выставки

Свяжитесь с нами

Hot Tags: avvg, vvg, 3х жильный силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке, Китай, производители, завод, размеры, цена, продажа

Кабели — Electraline

Постановление о строительных изделиях (CPR) Норматив для кабелей

Наши кабели соответствуют новому нормативу CPR, который требует:
• Маркировка CE
• Декларация характеристик качества (DoP)
• Проверка нотифицированными органами NB
Новые кабели имеют совершенно иное поведение при возгорании по сравнению с существующими кабелями, чтобы свести к минимуму риски для людей и имущества за счет уменьшения опасности возгорания.

Хомут подвесного электрического кабеля

в термоусадочной пленке.

Более 40 наименований всего в одном метре!

Расположение одинарных или двойных роликовых конвейерных кабелей с описательной этикеткой кабеля.

Кабель H07V-U

Провод применяется для стационарного электрооборудования в осветительных и электрических сетях, а также для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), частотой до 400 Гц или напряжением постоянного тока до 1000 В. .

H07V-K Кабель

Провод применяется для стационарного электрооборудования в осветительных и электрических сетях, а также для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), частотой до 400 Гц или напряжением постоянного тока до 1000 В.

Кабель ВВГ

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих на 0.Номинальное напряжение переменного тока 6 или 1 кВ, частота 50 Гц.

Кабель NAYY-J

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих от номинального переменного напряжения 0,6 или 1 кВ, частоты 50 Гц.

Кабель ABC

Провод предназначен для ответвлений магистральных воздушных линий электропередачи и для настенной прокладки.Номинальное напряжение: 0,6 / 1 кВ. Частота: 50 Гц.

NYM Кабель

Для стационарной установки. Используется на открытом воздухе, в сухой, влажной и влажной среде, на открытом воздухе и в скрытых помещениях, а также в кирпичной кладке и бетоне, не подходит для заливки в затвердевший или сжатый бетон.

Кабель Hi-Fi

Кабели для HI-FI инсталляции.

Коаксиальный кабель

Кабели для TV / SAT, TVCC и TV удлинители.

Телефон

Кабели для подключения телефонов и домофонов.

Информатика

Кабели для компьютеров LAN и патчкорды.

Кабель сигнализации

Кабели сигнальные для установки сигнализации.

Применение силовых кабелей ВВГ и ним

Кабель ВВГ

Широкое распространение ВВГ обусловлено высокими характеристиками, безопасностью и надежностью, а также невысокой ценой. Кабель ВВГ способен выдерживать как палящий мороз, так и ту же жару, может эксплуатироваться в условиях повышенной влажности, имеет огнестойкие и дымовые свойства, не поддерживает горение.

Используется для передачи и распределения электроэнергии в сетях напряжением 0,66 и 1 кВ и частотой 50 Гц. То есть спектр применения достаточно широк и для электростанций, и для жилых или производственных помещений, почти наверняка по качеству проводки в вашей квартире с помощью этого кабеля. Благодаря самозатухающей оболочке из ПВХ можно использовать в помещениях с повышенными требованиями пожарной безопасности.

Проволока ВВГ имеет 1-5 медных жил круглого или кругового сечения. Они могут быть одинакового размера или с более тонким проводом заземления или нулевой фазой.И отдельные провода, и кабель имеют оболочку из ПВХ. Земля обычно обозначается желто-зеленым цветом, а нулевая фаза имеет синий или синий цвет.

Оболочка устойчива к солнечному свету, что означает, что она подходит для уличного (открытого) складирования без каких-либо ограничений. Обратите внимание, Вас также могут заинтересовать кабельные каналы ДКС оптом и другое профоборудование и аксессуары, ссылка есть на сайте ДКС. Москва.

Кабель NYM

Кабель Nym аналогичен кабелю ВВГ и также широко применяется для ленточных осветительных и силовых цепей напряжением до 660В и частотой 50 Гц.В отличие от ВВГ кабель NYM имеет закругленный наполнитель из невулканизированной резины, который объединяет пряди, и поэтому может использоваться в местах, где есть сжатие кабеля.
