Что такое цоколь здания: это часть стены или фундамента возводимого дома

это часть стены или фундамента возводимого дома



Когда разговор заходит о цокольной части фундамента дома, перед многими встает вопрос, а что собой представляет эта строительная конструкция, и зачем нужен цоколь вообще. В первую очередь необходимо отметить, что цоколь фундамента – это не обязательно часть фундамента, хотя она располагается именно над ним.

Это может быть и часть стены. И ее основная задача (то есть для чего она нужна) – защита стен от воздействия наружных факторов, которые негативно влияют на техническое состояние строительных элементов дома. При этом цоколь выполняет и чисто эстетическую функцию, если его правильно оформить.

Разновидности

Ответив на вопрос, что такое цоколь, можно переходить к разбору его видов. Существует три вида цоколя дома: западающий, выступающий и равный по ширине стены.

Западающий

Свое название западающий цоколь получил потому, что его ширина относительно ширины стены здания меньше. То есть, он как бы находится под козырьком, образованным нижней кромкой стеновой конструкции. Именно поэтому считается, что такая конструкция имеет более эффективную защиту от негативного воздействия внешних факторов. Особенно это относится к атмосферным осадкам.

Плюсом такого расположения еще является и тот факт, что после облицовки плоскости цокольной части нет необходимости устанавливать защитный козырек, предназначение которого – защита гидроизоляционного слоя. То есть, сама гидроизоляция, уложенная между стеной и цоколем, будет выполнять свое прямое назначение – защита материалов, из которых возведена стена здания, от капиллярного воздействия влаги, поднимающейся по фундаменту.

В справочном пособии к СНиП II-22-81 в разделе 3.15 четко оговаривается, что стена может выступать за пределы фундамента на расстояние не более 60 мм (6 см).

Выступающий

Выступающий цоколь – это конструкция, которая по ширине больше ширины стены. Обычно ее сооружают, если по проекту дома закладывается утепленный подвал. То есть, толщина подвальной стены играет главную роль в плане снижения теплопотерь за счет толщины уложенного материала.

Такой вариант имеет большую несущую способность, но на его сооружение уходит много стройматериалов. Поэтому такую конструкцию стараются использовать лишь при возведении тяжелых зданий в несколько этажей. Но самый большой недостаток этого цокольного сооружения заключается в том, что часть конструкции всегда располагается вне защиты стены. А значит, к ее отделке и гидроизоляции – особое внимание, что увеличивает стоимость самого сооружения.

В одной плоскости со стеной

Устройство цоколя этого вида – это одна общая плоскость, поэтому такой дом смотрится не очень привлекательно. К тому же, как и в выступающем варианте, нет защиты горизонтальной гидроизоляции, которая разделяет цокольную часть со стеной.

Встречаются проекты таких домов сегодня редко, потому что даже с чисто экономической стороны это не оптимальный вариант. И если проект дома с цоколем, сооружаемым вровень со стеной, все же был выбран, стараются его высоту делать не очень большой. Кстати, о высоте цоколя над землей.

Высота

Не все частные застройщики, которые возводят дом своими руками, уделяют внимание высоте цоколя. Многие считают, что даже незначительная величина этого показателя достаточна, чтобы говорить о полной защите остальных конструктивных элементов здания. И это ошибка, ведь

высокий цоколь – это защита от проникновения внутрь дома влаги, поднимающейся по капиллярам материалов фундамента, а значит, это долгосрочная эксплуатация всей постройки.

Что касается размеров высоты цокольной части, то многое будет зависеть от того, из какого материала будет сооружаться здание, каковы его габариты, тип почвы и другие факторы. Но существуют определенные нормы, которые надо учитывать, отвечая на вопрос, какая высота необходима для конкретного случая.

1. Стандартное одно — или двухэтажное строение из кирпича – высота цокольной части должна быть в пределах 30 — 40 см.
2. Под любой деревянный дом закладывается элемент высотою 60 — 90 см.
3. Если в доме запланирован подвал, то высота этой части варьируется в пределах 1,5 — 2,0 м.

Говорить о таком показателе, как минимальная высота цоколя, не приходится. Как было уже сказано выше, эта размерная характеристика никакими нормативами не обозначена. Но в справочном пособии к СНиП II-22-81 в разделе 3.39 сказано точно, если цокольная часть фундамента будет облицовываться плитами, то высота надземной части не должна быть меньше 600 мм (60 см). То есть, этот размер и есть оптимальная высота цоколя.

Материалы

Виды цоколей можно разделить по материалу, из которого они сооружаются. В принципе, здесь три основные разновидности: бетонный цоколь (имеется в виду монолитный), кирпичный и блочный.

Ввиду того, что цокольная часть – это продолжение фундамента, то она должна быть такой же прочной, как и нижняя часть общей конструкции. Поэтому сегодня чаще используют монолитный цоколь из бетонного раствора, сборный из камня или ЖБИ.

Хотя надо отдать должное, что вся европейская и российская архитектура 18 — 19 веков, касающаяся цокольной части фундамента – это кирпичная кладка. Прошли века, а она до сих пор стоит. Это говорит о возможности использовать цельные кирпичи в сооружении цокольной конструкции.

Правила сооружения

Самый распространенный вариант, который сегодня используется для строительства частных домов, монолитный цоколь. По сути, это всего лишь продолжение фундамента, а точнее, это сам фундамент, который заливается выше уровня поверхности грунта. Сооружение состоит в том, что:

• Сначала выкапываются траншеи под стены дома.
• На дно засыпается песчаная или гравийная подушка.
• Устанавливается опалубка так, чтобы ее верхняя кромка была на уровне высоты закладки цоколя.
• Устанавливаются армирующий каркас.
• Заливается бетонный раствор, который и формирует монолитную конструкцию основы здания.

То есть, в этом случае получается так, что заливка цоколя – это есть заливка фундамента. Что касается сборной конструкции из кирпича или блоков, то здесь вся технология отличается от предыдущей значительно. Во — первых, устройство цоколя данного вида – это две его части, разделенные между собой гидроизоляционным слоем. В предыдущей технологии заливки этого не было. Во — вторых, подземная часть – это лучше монолитная конструкция или собранная из камня или ЖБИ, верхняя – это кирпичная или блочная кладка.

Что касается сборного фундамента из готовых железобетонных изделий, то очень важно учитывать тот факт, что между цокольной и фундаментной конструкцией

рекомендуется заливать армопояс. По сути, это небольшой толщины бетонная стяжка. Внутрь которой укладывается каркас из стальной арматуры в одну или две решетки. А значит, класть сам цоколь надо будет именно на эту ленточную конструкцию. По этой технологии требуется нанесение двух гидроизоляционных слоев:

1. Между фундаментом и армопоясом.
2. Между последним и цокольным элементом.

Что касается кладки цоколя на фундамент, то данный процесс ничем от технологии сооружения кирпичных или блочных стен не отличается. Кладка проводится с перевязью элементов и с использованием кладочного цементного раствора (марка М — 75 минимум). Толщина которого варьируется в пределах 2 — 5 см.

Если дом большой в несколько этажей, то через каждые четыре ряда укладываемых кирпичей рекомендуется уложить армирующую сетку. Углубляясь в вопрос, как выложить цоколь, необходимо учитывать несколько правил кладки:

1. Кирпичи не только являются элементами цоколя, это в свою очередь и выравнивающий материал. С помощью которого подготавливается ровная плоскость под возведение стен дома.
2. Кладка производится изменением расположения соседних кирпичей. То есть, одни укладываются ложком, другие тычком. Вариантов расположения немало, можно выбрать любой.
3. Кладку проводить так, чтобы швы в соседних рядах располагались на одной линии.

Казалось бы, правила просты, но, когда сооружается цоколь дома своими руками, о них нередко забывают. Что приводит к снижению прочности конструкции, а соответственно снижается ее несущая способность.

И еще несколько требований, которые определяют ответы на вопрос, как правильно сделать цоколь.

1. Ровность цокольного сооружения контролируется с кладкой каждого кирпича или блока. Контроль производится строительным уровнем и натянутыми нитями (леской), определяющих уровни кладки по высоте и горизонтали. То есть, выравнивать фундамент цоколем надо обязательно.
2. В цокольной части обязательно оставляются отдушины для вентиляции подпола. Их размер определяется площадью основания и расстоянием между отверстиями.
3. Оптимальный вариант – если точно подогнать размеры фундамента под кратность кирпичных элементов. Чем меньше половинок и четвертинок кирпичей в конструкции, тем лучше.

Фундамент (цоколь) из кирпича или блоков лучше использовать под легкие постройки каркасного или щитового типа. Под каменные строения лучше заливать монолит.

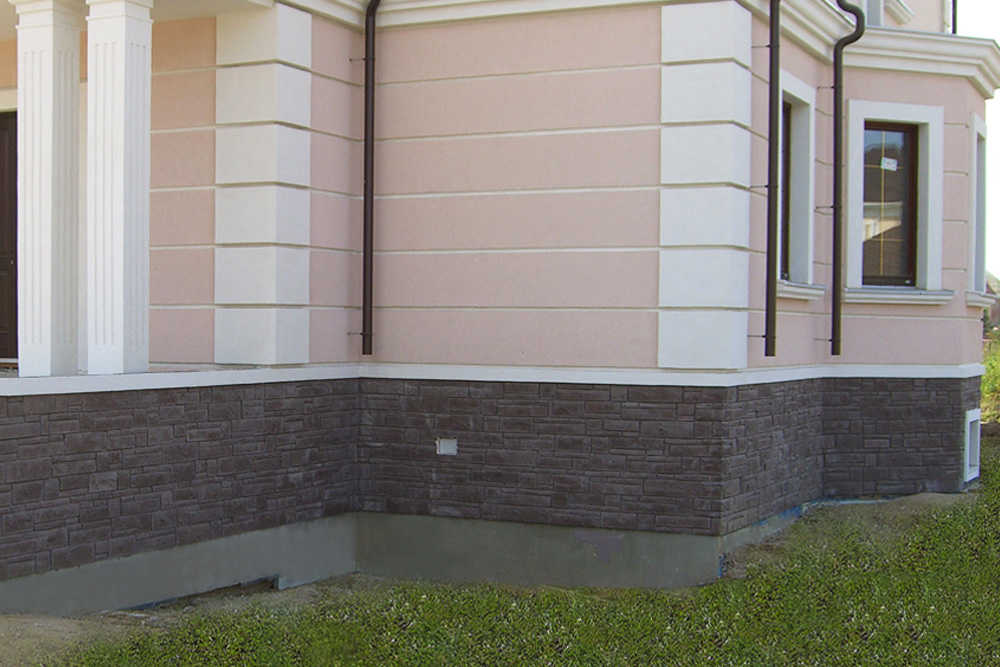

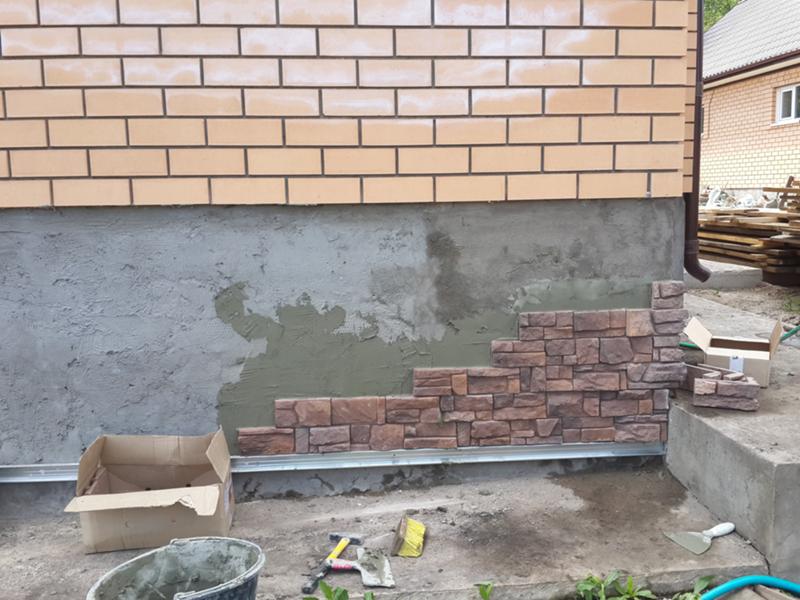

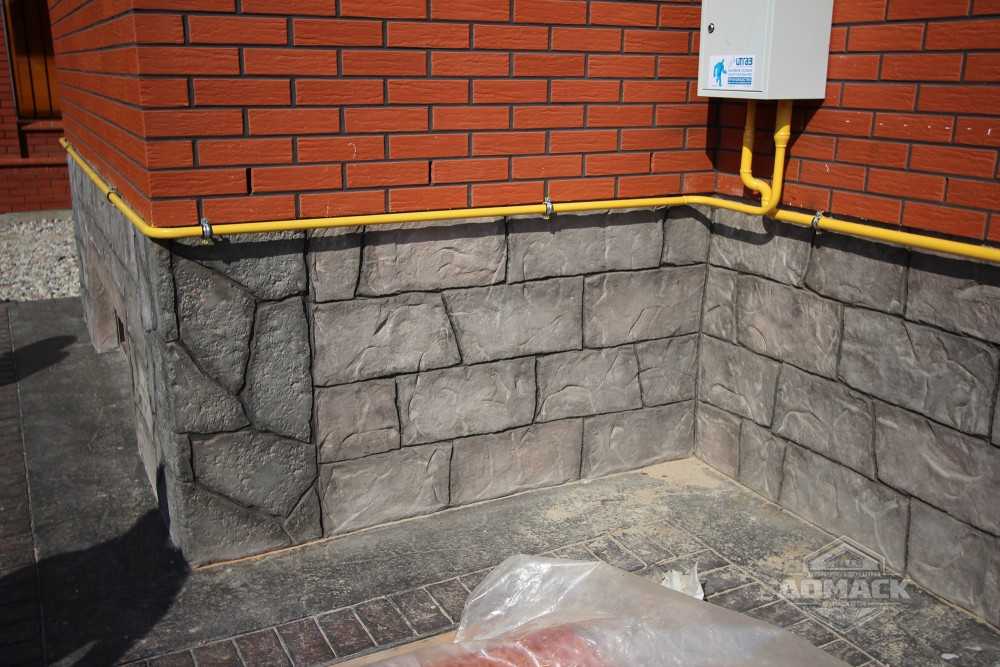

Облицовка

Переходим к последнему вопросу, чем закрыть цоколь или из чего можно выбрать отделку. В принципе, выбор огромен. Но надо учитывать, что основное требование к отделочному материалу – это его возможность противостоять внешним нагрузкам. В основном это касается природных нагрузок: атмосферные осадки, солнце, ветер, высокие и низкие температуры.

Поэтому небольшой список материалов, которые сегодня чаще остальных используют в отделочных работах:

• Облицовочный кирпич.
• Камень.
• Клинкер.
• Керамогранит.
• Декоративные бетонные плиты.
• Сайдинг.
• Штукатурные смеси на основе цемента.

Но необходимо добавить, что в таких видах, как выступающий и ровный со стенами цоколь, надо учитывать еще один декоративный элемент, который несет на себе кроме декоративной и защитную нагрузку. Это отливы, которые защищают облицовку от атмосферных осадков.

Они устанавливается по верхней горизонтальной плоскости цокольной части.

Видео

Заключение по теме

Перед тем как сделать цоколь фундамента вокруг дома своими руками, необходимо разобраться в проекте. А именно – какой вид этого элемента здания заложен. Именно от вида цокольной части начинают отталкиваться, сооружая сам фундамент и стены. Но надо добавить, что устройство цоколя – это не всегда отдельная архитектурная часть.

В монолитной конструкции это единый с фундаментом элемент, неотъемлемый от общего сооружения. И, как считают строители, такая конструкция более прочная и надежная с большой несущей способностью. Поэтому когда перед заказчиком ставится вопрос, из каких материалов простроить дом, надо сразу оговаривать и вид цокольной части.

Прочитать дополнительную информацию про утепление цоколя вы можете здесь.

Цоколь дома. Назначение и устройство цоколя в доме

Цоколь — одна из наиболее уязвимых частей дома. Именно поэтому, часто возникают вопросы, как лучше всего защитить цоколь от влаги и холода, как выбрать конструкцию, материал, из которого он будет создан, материал отделки. Обо всем этом и пойдет речь в данной статье.

Понятие «цоколь» в строительстве дома

Слово «цоколь» происходит от итальянского «zoccolo», что означает подножие строения, которое находится на фундаменте. Иначе говоря, фундамент имеет продолжение, которое возвышается над уровнем земли на 50-70 см, и, таким образом, получается переходная стенка от фундамента к наружным стенам дома. Вот она и называется цоколем.

Основное назначение цоколя — это создание преграды от проникновения влаги в конструкции дома. Однако цоколь не только защищает от влаги и холода, его внешний вид во многом определяет архитектурное решение здания и влияет на общее впечатление от вашего дома. Здание смотрится гораздо красивее, если у него высокий цоколь, при низком цоколе или, тем более, при его отсутствии, здание выглядит приземистым.

Общие моменты устройства цоколя

Если в доме есть подпол, то цоколь играет роль ограждающей и защищающей его стены. Если полы устроены по грунту, то цоколь, как подпорная стенка, воспринимает на себя давление засыпки и нагрузки со стороны стен.

Давление на цоколь нагрузок от стен и давление обратной засыпки

• Минимальная высота цоколя должна быть не меньше, чем 50 см, в домах с цокольным этажом высота цоколя может достигать 1,5-2 м.

При устройстве цоколя обязательно устраивают так называемые продухи для вентиляции подполья или подвала. Для этого в цоколе делают защищенные сеткой отверстия (размер: приблизительно 15х25 см) не ниже 15 см от уровня грунта (1 отверстие на 3 погонных метра фундамента). При заморозках отверстия нужно закрыть.

Параметры продуха в цоколе

•  Не обязательно устраивать цоколь между столбчатыми опорами сооружений легкого типа: на верандах, крыльце, в сараях, на террасах.
  При отсутствии цоколя в этих местах будет происходить постоянное проветривание, и это снизит влажность воздуха в подполье.

Отсутствие цоколя в части крыльца

Рассмотрим, как устраивается цоколь при разных видах фундамента.

Устройство цоколя при ленточном фундаменте

На ленточных фундаментах цоколь может быть выполнен:

• Из бетонных блоков;
• Из монолита;
• Из кирпича.

Устройство цоколя из бетонных блоков


Схема цоколя из бетонных блоков

Их размеры должны быть не меньше высоты цоколя. И нежелательно, чтобы возникали горизонтальные швы. Наружную поверхность цокольных блоков можно сделать различной: гладкой, рельефной, облицевать камнем, керамическими плитками, щебнем.

Существуют нормы по весу блоков в зависимости от способа монтажа: при ручной укладке вес блоков не должен быть выше 100 кг; при использовании рычагов из бревен или стальных труб и наличия монтажных петель масса блоков может быть до 500 кг.

Устройство монолитного цоколя

Цоколь из монолитного железобетона

Монолитный бетонный цоколь делают при помощи опалубки, куда заливают жидкий цемент, и после заливки бетона получаем и фундамент и цоколь. Можно придать различную фактуру наружной поверхности монолитного бетонного цоколя, если в опалубку заложить резиновые коврики, гофрированный стеклопластик и др. Бетонную поверхность после распалубки очищают, заделывают все пустоты и щели, покрывают жидким цементным раствором. Для армирования стенок применяют сетки с ячейками 150–250 мм из проволоки диаметром 5–6 мм, для продольного армирования используют стержни диаметром 12 мм с хомутами диаметром 5 мм.

Устройство цоколя из кирпича

Кирпичный цоколь дома

Для кладки цоколя используют полнотелый кирпич М-50. Высота цоколя от четырёх рядов кирпичей и выше. Отделку цоколя из кирпича можно делать естественным камнем, плиткой, сайдингом (описание отделки цоколя см. ниже).

Устройство цоколя на плитных фундаментах

В качестве цоколя может быть использован верх плитного фундамента.

Например:

Верх ребристой фундаментной плиты в качестве цоколя дома


Цоколь из части фундаментной плиты

Или цоколь выполняют из монолитного железобетона. О плитных фундаментах бо0лее подробно можно прочитать в статье Фундамент дома. Выбор типа фундамента дома.

Устройство цоколя при столбчатом фундаменте

Считается, что устройство цоколя здания на столбчатых (свайных) фундаментах процесс особенно трудоемкий и ответственный. Роль цоколя при столбчатых и свайных фундаментах выполняет ростверк* и  и забирка*, представляющие собой балки или плиты, между столбами или сваями.





Цоколь из ростверка при столбчатом фундаменте

*забирка — стены, устраиваемые между столбами; *ростверк — стены, устраиваемые над столбами.

Цоколь может быть сделан в виде забирки.

Забирка – самый простой вид цоколя, который устраивается между столбами фундамента. Она служит для защиты подпольного пространства от пыли, влаги, снежных заносов. Чаще всего забирка используется в деревянных домах, со столбчатым фундаментом. Обычно забирку делают из того же материала, что и столбы.

Деревянный цоколь при столбчатом фундаменте в доме из дерева

Чаще всего забирку углубляют в грунт на 30-50 см, затем оштукатуривают цементным раствором. При глинистых почвах под забиркой устраивают песчаную подушку 15-20 см глубиной. Минимальная толщина забирки зависит от материала:

• бутовая кладка — 20-30 см;
• кирпичная кладка – ½ — 1 кирпич;
• армированный бетон — 10-12 см.

Для вентиляции подвального помещения в забирке оставляют отверстия (продухи) размером 140×140 мм (1 отверстие на 3 погонных метра фундамента) на 150 мм выше уровня земли. В эти отверстия можно вставить форточки, которые закрывают на время холодов.

На пучинистых грунтах и при наружных стенах из кирпича или мелких блоков цоколь стоит делать в виде железобетонной перемычки.

Цоколь из железобетонных перемычек при столбчатом фундаменте на пучинистом грунте

Перемычка — это конструкция, которая воспринимает нагрузку от участка стены, расположенной над проемом. Для повышения устойчивости столбчатых фундаментов и для устройства опорной части цоколя между столбами делают ростверк. Железобетонный ростверк, укладываемый поверх столбов, может служить опорной частью цоколя при каменных и кирпичных стенах. Выполняют ростверк и в виде рядовой перемычки, армированной 4-6 арматурными стержнями диаметром 10-12 мм, уложенными по слою бетона толщиной 70 мм. Высота рядовой перемычки должна составлять 1/4 пролета, но не менее 4 рядов кладки. Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки. Вариант столбчатого фундамента с ростверком из типовых элементов показан на рисунке выше. При деревянных постройках функцию ростверка может выполнять деревянная обвязка из бревен и бруса. При этом пространство между отмосткой и обвязкой, ростверком заполняют забиркой.

Если вы устраиваете монолитный цоколь, то желательно учесть, что он не должен опираться непосредственно на пучинистый грунт. Специалисты обычно советуют оставить свободное пространство (10-15 см) между грунтом и цоколем, которое впоследствии закрывают асбестоцементными листами, кирпичом, отделкой или непучинистым грунтом.

Высокий цоколь-ростверк при столбчатом фундаменте на пучинистом грунте

Устройство гидроизоляции цоколя

В цокольной части обязательно нужно создать гидроизоляционный слой на высоте 15-50 см от земли, но ниже пола помещения. Гидроизоляционный слой не даст продвигаться атмосферной и грунтовой влаге по капиллярам стен. Обычно это слои рубероида на мастике или слой цементного раствора: при сухом грунте делают цементно-песчаную стяжку толщиной 2-3 см; при влажных грунтах по стяжке укладывают 2-3 слоя рубероида или толя, на сухую стяжку эти слои наклеиваться могут горячей мастикой. Подробнее об этом можно посмотреть в статье Устройство гидроизоляции фундаментов, подвалов, цоколя.

Для дополнительной защиты цоколя от атмосферной влаги (снега, дождя) по всему периметру цоколя ставят защитный экран из железобетонных плит или асбоцементных листов (см.рис. 12).

Виды конструкций цоколя

По отношению к наружной стене цоколь может быть западающим, выступающим, находиться в одной плоскости со стеной.

Виды цоколей

Не все существующие конструкции считаются одинаково рациональными.

Западающий цоколь наиболее распространенный и более защищен от механических повреждений, от дождя, косых дождей, обеспечивает быстрый сток воды со стен, так как он находится глубже стены. Он более экономичен: имеет меньшую толщину (см.рис.), то есть меньше нужно строительных материалов. Этот вид цоколя не требует слива и выглядит эстетически, так как выступ скрывает слой гидроизоляции.

Но в некоторых случаях западающий цоколь устроить нельзя, например, если требуется сделать его более толстым из-за погодных условий, или стены дома тонкие, и т.п. Устройство выступающего цоколя оправдано, если в доме тонкие наружные стены, а также, если есть теплое подполье: подземный этаж, подвал. Такой цоколь шире, чем толщина наружных стен. Выступающий цоколь будет являться защитой подполья от холода. Выступающий цоколь больше, чем западающий, подвергается и механическим воздействиям, и атмосферным, так как выступает вперед. У выступающего цоколя нужно сделать защиту гидроизоляции и слив по периметру здания.

Цоколь, устроенный в створе стены, то есть на одном уровне с ней, строители обычно делать не рекомендуют, так как гидроизоляционное покрытие остается открытым и незащищенным от внешних воздействий. При такой конструкции материал гидроизоляции виден снаружи и выглядит неэстетично.

Материалы для устройства цоколя

Виды материалов для цоколя

Цоколь участвует в формировании внешнего вида дома, поэтому на то, из чего сделают цоколь, влияет материал и текстура стен. Для выступающего цоколя нужно выбирать материалы, которые не нуждаются в отделке и отличаются большой прочностью: красный кирпич, натуральный камень, бетон.

Если стены здания гладкие, то на их фоне цоколь из кирпича выглядит очень эстетично. Можно так же облицевать его камнями или бетонными плитами. Под кирпичные стены дома обычно используют такой цоколь: бетонные фундаментные блоки, облицованные плитками из природного камня; железобетонный цоколь; цоколь, облицованный полнотелым кирпичом марки 50 МРЗ.

Цоколь подвергается действию грунтовой влаги, атмосферных осадков, сменам циклов замораживания и оттаивания. Материал цоколя должен быть долговечным, практичным, морозостойким. Поэтому цоколь выкладывают из прочных материалов: камень, бетон, кирпич.

• Наиболее долговечным считается цоколь из монолитного бетона. Лучше его возводить сразу по всему периметру дома без вертикальных и горизонтальных швов. Цоколь из монолитного бетона делают в опалубке. Для строительства такого цоколя используют специальные высокопрочные цементы марки 300-400. Усилить и упрочнить цоколь можно арматурным каркасом из труб, уголков или проволоки. Затем бетонную поверхность чистят, заделывают пустоты и щели и покрывают жидким цементным раствором. Можно покрасить, но краска на цоколе держится недолго. При достаточной толщине цоколя в качестве опалубки можно использовать кладку из искусственного или натурального камня.
• Цоколь из бетонных блоков. Ряды бетонных блоков укладывают с перевязкой, монтируя блоки на цементный раствор. Разнообразие типоразмеров бетонных блоков невелико, при возведении цоколя могут появиться некратные блоки, незакрытые блоками места заполняют монолитным бетоном.
• Цоколь из природных камней используют при ленточном фундаменте.

Вид цоколя из природного камня

Каменные цоколи изготовляют из естественного камня на цементном растворе. Технология возведения каменного цоколя требует профессиональных навыков. На фундамент сначала выкладывают основание по ширине равное ширине цоколя. Кладку каменного цоколя начинают с возведения углов: здесь укладывают самые крупные камни.

При кладке камни максимально сближают между собой (для этого стараются применять камни постелистой формы – то есть обладающие большим процентом ровной поверхности), между ними пространство заполняют цементным раствором. Весь массив кладки должен расчленяться вертикальными швами. Ровняют стену по шнуру «причалке», натянутому между угловыми камнями. Чтобы увеличить прочность кладки, швы между камнями перевязывают. Верхнюю плоскость цоколя ровняют слоем раствора или поясом из монолитного бетона. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая допускается в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

• Цоколь кирпичный. Обычно используется красный полнотелый кирпич марки 50 Мрз (по морозостойкости). Силикатный кирпич не устойчив во влажной среде и разрушается под воздействием влаги. В местностях с температурой зимой -30 С толщина кирпичного цоколя должна быть в полтора — два кирпича.


Виды цоколя из красного кирпича

Кирпичную кладку цоколя следует дополнительно защитить. Для этого иногда применяют железнение: поверх стандартного штукатурного раствора наносят в чистом виде цемент и растирают его мастерком. Можно покрывать кирпичный цоколь и гидрофобизирующими составами: они защищают цоколь от влаги на молекулярном уровне. Иногда после оштукатуривания кирпичного цоколя его красят. В этом случае можно использовать краски на силан-силоксановой основе, которые имеют схожие с гидрофобизаторами свойства: пропускают пары влаги, а воду не пропускают. Есть и другой вариант – специальные высокостойкие краски для цоколя. Красиво выглядит кирпичный цоколь, после покраски хлорокисной краской с пигментом, у которого швы разделаны хлорокисной краской без пигмента, т. е. белого цвета. Для защиты кладки можно использовать гидрофобизирующие составы. Они надежно оберегают цоколь от влаги на молекулярном уровне, и, кстати, при этом не изменяют цвет и фактуру материала.

Утепление цоколя

Через цокольные перекрытия, расположенные над неотапливаемыми подвалами и подпольями, происходят существенные потери тепла. В этом случае от качества теплоизоляции зависят не только затраты на отопление дома, но и возможность создания комфортной среды обитания. Поэтому цоколь нужно утеплять.

Утепление цокольной части дома

Для утепления цоколя используют материалы, имеющие близкое к нулю водопоглощение и способные сохранять теплозащитные свойства во влажной среде. Этим требованиям удовлетворяют материалы, имеющие замкнутые поры — чаще всего применяют экструдированный пенополистирол. Для монтажа пенополистирольных плит используют клеи и мастики, которые не содержат такие компоненты как ацетон, сольвент и т.п, так как они растворяют полистирол, также вместо горячих битумных мастик применяют холодные. При утеплении цоколя теплоизоляционный материал располагают с наружной стороны. После того как жесткий утеплитель приклеивают к цоколю с помощью клеящей мастики, его затем оштукатуривают по сетке.

Пример утепленного цоколя для деревянного дома

Утепление цоколя в деревянном доме

Конструкция данного цоколя состоит из: отмостки, покрытия из кровельного железа, войлока, штукатурки, плинтуса, рубероида, теплого бетона* на половину высоты венца, цементной стяжки, шлака, утрамбованного грунта и гудрона. Теплый бетон на 1/2 высоты венца состоит из 1 части цемента, 1 части извести, 9 частей мелкого шлака.

В частном строительстве распространено недорогое и сравнительно несложное устройство цоколя, которое называют «завалинка».

Цоколь-«завалинка»

Отделочные материалы для цоколя

Можно скрыть цоколь, если облицевать его тем же материалом, что и стены. Но поскольку цоколь подчеркивает архитектуру здания, его принято подчеркивать отделкой.

Существуют определенные правила отделки цокольной части. При выборе сочетаний цветовых оттенков при создании архитектуры дома стоит принять во внимание, что цокольная часть должна иметь более темные тона, чем стены и сочетаться с цветом крыши. При проведении отделки цоколя стоит руководствоваться принципом сочетания близких между собой цветов или же контрастных оттенков. Но эти правила подходят только в случае, если вы не планируете создать экстравагантное строение. Если выше цоколя будут стены бревенчатые дома, из бруса или гладкие, оштукатуренные, то цокольную облицовку лучше выполнить из натурального или искусственного камня, который зрительно утяжелит здание.

Рассмотрим несколько вариантов устройства отделки западающего цоколя.

Вариант отделки цоколя из бетонных блоков натуральным камнем-булыжником

Цоколь из бетонных блоков декорированный натуральным камнем-булыжником

Рассмотрим вариант, когда стена дома кирпичная. Подбирают камни с плоской поверхностью и толщиной до 10 см, булыжник можно также наколоть кувалдой. Первый ряд кирпичной кладки стены должен выступать над бетонным блоком цоколя на половину длины кирпича (на 12 см), поэтому важно, чтобы облицовочный камень не выступал за стену.

Вокруг цоколя, на ширину 50-70 см и на глубину 10 см, лопатой вынимают грунт. В траншею засыпают щебень или гравий, затем поливают обильно водой и через час-два трамбуют, создавая «подушку» под откосы вокруг дома («подушка» должна быть устроена на уровне грунта). Сначала выкладывают нижний ряд. Камень и цоколь смачивают водой. Мастерком набрасывают цементный раствор на цоколь по площади, соответствующей размеру камня. Камень поворачивают плоской поверхностью наружу и вбивают его, постукивая молотком, в раствор.

Камень своим нижним краем должен опираться на «подушку» из щебня. Плоская поверхность камня должна быть параллельной плоскости цоколя. Затем так же крепят второй камень, и так укладывают весь первый ряд вдоль цоколя. Около суток ожидают, пока раствор застынет (если сухая погода), затем приступают ко второму ряду. Эти камни упираются на первый ряд.

Раствором заполняют образовавшиеся пустоты, стараясь, чтобы он не попадал на поверхность камня (если все же раствор попал на камень, нужно дать ему немного затвердеть, а затем сухой жесткой щеткой счистить). После закрепления очередного ряда производят «расшивку швов», что означает применить металлическую расшивку для разглаживания раствора между камнями. Чтобы облицовка выглядела объемной, швы должны «западать» относительно поверхности камня на сантиметр вглубь. Если какие-то камни будут иметь толщину меньше средней, то под них нужен более толстый слой цемента, чтобы сохранить все камни в одной плоскости. Так укладываются все ряды. В сухую погоду те ряды, которые были уложены раньше, поливают водой. Облицевать цоколь можно и другими натуральными камнями, к примеру, доломитовым камнем.

После окончания последнего ряда начинают создавать для оттока воды от дома откос под углом 5-10 градусов от цоколя к грунту. При устройстве откоса в цементный раствор вколачивают камни, подгоняя друг к другу таким образом, чтобы образовалась ровная горка. Все пространства между камнями должны быть заполнены раствором цемента.

Вариант отделки цоколя из жидкого бетона натуральным камнем-булыжником

Бетонный цоколь декорированный натуральным камнем-булыжником

Нужно приготовить опалубку. Подобранные камни выставляют внутри опалубки плоской поверхностью к стене опалубки, и фиксируют цементом. После установки первого ряда, его заливают бетоном. Через два-три часа снова выставляют ряд камней вплотную к стенке опалубки, и снова их заливают бетоном. В течение дня выстраивается до полуметра камней. Таким образом, получится цоколь, сразу облицованный камнем. Опалубку снимают через несколько дней. Поверхность облицовочного камня очищают. Готовят цементный раствор с определенным колером и заполняют им пространство между камнями, через несколько часов мастерком расшивают швы, затем очищается наружная поверхность.

Фасад цоколя должен соответствовать архитектурному облику здания, поэтому можно украсить цоколь. Например, при приготовлении бетонной смеси добавляют цветной цемент или истолченный красный кирпич. Есть еще вариант оформления фасада цоколя: после снятия щитов опалубки, ее затем снова собирают, только сделав пошире. Между цоколем и опалубкой образуется зазор, туда засыпают керамзит, перемешанный с водоцементным раствором (водоцементный раствор — 0,7 — 0,8, керамзит -5 частей), и проливают цементной водой. Вместо керамзита можно взять гранитный щебень, мраморную крошку и др. При обработке цоколя применяют профили, руст, в результате чего он приобретает декоративную облицовку.

Вариант отделки цоколя сайдингом

Для отделки цоколя из разных материалов многие производители предлагают цокольный сайдинг– это фасадные панели, которые очень точно имитируют природный материал. Производится такой сайдинг из полимеров. Его назначение — защита цоколя от воздействия внешней среды. Цокольный сайдинг имеет толщину панели более 2 мм, его удобно использовать для облицовки цоколя уже существующих зданий. Малый вес цокольного сайдинга и привлекательный внешний вид позволяют использовать его для облицовки цоколя, труб, переходов и пр. Цокольный сайдинг может легко устанавливаться на любые поверхности благодаря простой системе крепления с помощью шипов и зажимов (рис.20):

Соединение сайдинг-панелей

Если поверхность цоколя ровная, монтаж некоторых видов сайдинга можно вести без обрешетки. Если поверхность неровная, то монтаж сайдинга проводят на обрешетку из металлических профилей (таких же как при монтаже гипсокартона).

Крепление сайдинг-панелей на металлические профиля

В процессе эксплуатации панели сжимаются и расширяются, поэтому при монтаже цокольного сайдинга нужно оставлять возможность панелям слегка двигаться, это необходимо также для отвода конденсата. Гвозди забивают ровно по центру отверстия, при этом он должен не доходить до поверхности на 3-5 мм. Обрешетку вешают на подготовленную стену: чистую, без поломок. Если вы прибиваете горизонтальные элементы, необходимо делать это от середины к краю, а вертикальные элементы прибивают от верха к низу.

Углы оформляют сайдингом, согнутым под нужным углом. Для этого его нагревают с неокрашенной стороны (до темп. +120°С). Нужно учесть, что сгиб цокольного сайдинга должен отступать на 1-2 см дальше, чем линия угла здания.

Линия сгиба сайдинг-панели

Монтаж цокольных панелей несложен, поэтому ими можно отделать цоколь любой конструкции. Цена цокольного сайдинга в среднем составляет 12 дол/м2.

Для защиты цоколя по всему периметру дома устраивается отмостка, о которой можно прочитать в статьях Вопросы и ответы по гидроизоляции частных домов и Отмостка. Устройство отмостки дома. Ширина отмостки не менее 600 мм, уклон – 2–3% по направлению от стены сооружения. Материалом для отмосток служат бетон, асфальт, реже применяется мощение из натурального или искусственного камня.

Устраивая цоколь, вы защитите подпольные помещения, а также стены своего дома от неблагоприятных внешних воздействий, холода и влаги. А, кроме того, цоколь играет немаловажную роль в создании общего вида вашего дома.

Внимание: Цены актуальны на 2009 год.

Подвалы в зданиях — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 31 марта 2022

См. полная история

Содержание 1 Введение 2 Новейшая история 3 Преимущества подвалов 4 Нижние стороны подвалов 5 разрешений 5.1 Разрешение на строительство 5. 2 Строительные нормы 5.3 Закон о стенах для вечеринок 1996 г. 5.4 Право на поддержку 6 Руководство 7 Ограничения 8 Статьи по теме Проектирование зданий 9 Внешние ссылки

Подвал – это часть здания, частично или полностью находящаяся ниже уровня земли.

Утвержденный документ B строительных норм Великобритании, Пожарная безопасность, том 1 Жилые дома, определяет «подвальный этаж» как «этаж, пол которого в какой-то точке находится более чем на 1200 мм ниже самого высокого уровня земли, примыкающего к жилым домам». внешние стены.

Термин «подвал» иногда используется взаимозаменяемо с термином «подвал» и может относиться к любому подземному пространству, используемому для размещения, хранения, парковки автомобилей, служебных помещений и т. д.

Однако в Утвержденном документе F «Вентиляция» говорится, что в отношении жилых помещений подвал: «…является жилым помещением или полезной частью жилого помещения (т. е. жилой комнатой), расположенным частично или полностью под Нижний этаж.’ Принимая во внимание, что подвал «… является частью жилища, расположенной частично или полностью ниже уровня земли, и отличается от подвала тем, что он используется только для хранения, отопления или других целей, кроме жилья».

В викторианскую и эдвардианскую эпохи, когда была доступна дешевая рабочая сила, под зданиями обычно строили подвалы, но с началом Первой мировой войны темпы строительства резко упали. После войны количество домов с прислугой сократилось, поэтому потребность в дополнительном жилье значительно сократилась.

В 1920-е и 30-е годы, с улучшением общественного транспорта, стало доступно больше земли под застройку, и поэтому потребность в строительстве подземных подвалов почти исчезла.

В настоящее время подсчитано, что менее 2% новых домов строятся с подвалами. Однако в таких городах, как Лондон, из-за спроса на жилье, цены на землю и стоимости переезда строятся или переоборудуются под жилые помещения подвальные помещения. Это вызывает озабоченность в некоторых районах, где начинают строить очень большие многоэтажные подвальные помещения, что может причинить значительный ущерб соседям в течение длительного периода времени.

Дополнительную информацию см. в законопроекте о планировании (подземная застройка) и законопроекте о земляных работах в подвале (ограничение разрешенной застройки).

Потенциальные преимущества подвалов включают:

• Увеличение площади пола без увеличения площади здания или существенного влияния на размер сада.
• Увеличение площади для поддержки растущих семей без необходимости переезжать.
• Полуподвальные помещения могут хорошо использоваться на участках с уклоном, поскольку строительство подвала отменяет необходимость выравнивания участка.
• Если существующий дом расположен в чувствительном районе, например, в районе исключительной природной красоты, где существуют ограничения на застройку, строительство подвала может позволить добавить дополнительное пространство, которое в противном случае было бы запрещено.
• Дома с подвалами могут иметь повышенную энергоэффективность, поскольку в подвале будет меньше открытых внешних стен.

Трудности включают:

• Значительные затраты на земляные работы, подземные работы в замкнутых пространствах и гидроизоляцию.
• Разрушение, вызванное земляными работами.
• Трудности с обеспечением естественного освещения, вентиляции, дренажа, доступа и путей эвакуации.
• Существует вероятность того, что гидроизоляция может выйти из строя, что может быть сложно и дорого исправить.
• Может быть трудно найти консультантов и подрядчиков, поскольку они могут быть обеспокоены потенциальными будущими судебными разбирательствами, если подвал обрушится.

Ситуация с планированием будет зависеть от точного характера предлагаемой застройки, поэтому рекомендуется связаться с местным органом планирования для консультации перед подачей заявки.

Если имеется подвальное помещение, которое предполагается переоборудовать в жилое помещение, вряд ли потребуется разрешение. Это при условии, что оно не отделено от основного жилища, его использование существенно не меняется и световой колодец не вводится.

Если новый цокольный этаж должен быть создан в результате земляных работ, связанных с крупными работами, созданием отдельного жилья или изменением внешнего вида, вероятно, потребуется разрешение на планировку.

Для работ в здании, внесенном в список памятников архитектуры, скорее всего, потребуется согласие.

Для любых работ в подвалах или строительства новых подвалов применяются строительные нормы и правила, которые охватывают такие области, как вентиляция, дренаж, высота потолков, гидроизоляция, электропроводка, водоснабжение, средства эвакуации и т. д. Дополнительную информацию см. в строительных нормах.

Если предполагается проведение работ в здании, имеющем смежные стены или общие стены, может применяться Закон о стенах для вечеринок 1996 года. Дополнительную информацию см. в разделе «Действие стены вечеринки».

В случае примыкания владений может существовать взаимное право поддержки как земли, так и зданий. Это может относиться к зданиям, которые соединены, зданиям, опирающимся на прилегающую землю, и к самой земле. Это означает, что в случае проведения работ на земле, зданиях, подпорных стенах, земляных работах и ​​т. д. или в случае сноса строений право на содержание прилегающих земель должно быть сохранено.

Дополнительную информацию см. в разделе Право на поддержку.

Информационный центр по подвалам содержит подробные инструкции по многим аспектам строительства, гидроизоляции и проектирования подвалов.

Обеспокоенность по поводу сбоев, вызванных строительством подвалов, и тенденция к увеличению подвалов-«айсбергов» в таких городах, как Лондон, привели к попыткам ввести ограничения, такие как Закон о земляных работах в подвалах (Ограничение разрешенной застройки) и Законопроект о планировании (подземной застройке).

В августе 2016 года город Вестминстер ввел новый кодекс строительной практики со средним сбором в размере 8000 фунтов стерлингов на строительство подвалов и новую «подземную команду», чтобы помочь уменьшить воздействие строительных работ на подвалах.

Заместитель лидера Роберт Дэвис сказал: «Мы заступаемся за местных жителей, многие из которых сочли бурное строительство подвалов в последние годы адским. Правильно, что те, кто хочет строить подвалы, должны внести свой вклад в эту новую услугу, которая поможет смягчить негативные последствия. Городской совет Вестминстера поддерживает правильный рост и не против любой застройки подвальных помещений, но они должны осуществляться с учетом интересов местных жителей и окружающей среды».

• Ангстлок.
• Земляные работы в подвале.
• Земляные работы в подвале (Ограничение разрешенной застройки) Счет.
• Оценка воздействия на подвал.
• Подвал или погреб.
• Гидроизоляция подвала.
• Строительство пристройки.
• Строительные нормы и правила.
• Пространство для обхода.
• Люк.
• Как построить гараж.
• Как построить крыльцо.
• Темница.
• Планирование (подземное развитие) Билл.
• Разрешение на планирование.
• Ремонт.
• Право на поддержку.
• Безопасная комната.
• Стяжка.
• Основание.
• Подземный.

• Подвальный информационный центр.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Подвалы в зданиях — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 31 марта 2022

См. полная история

Содержание 1 Введение 2 Новейшая история 3 Преимущества подвалов 4 Нижние стороны подвалов 5 разрешений 5. 1 Разрешение на строительство 5.2 Строительные нормы 5.3 Закон о стенах для вечеринок 1996 г. 5.4 Право на поддержку 6 Руководство 7 Ограничения 8 Статьи по теме Проектирование зданий 9 Внешние ссылки

Подвал – это часть здания, которая частично или полностью находится ниже уровня земли.

Утвержденный документ B строительных норм Великобритании, Пожарная безопасность, том 1 Жилые дома, определяет «подвальный этаж» как «этаж, пол которого в какой-то точке находится более чем на 1200 мм ниже самого высокого уровня земли, примыкающего к жилым домам». внешние стены.

Термин «подвал» иногда используется взаимозаменяемо с термином «подвал» и может относиться к любому подземному пространству, используемому для размещения, хранения, парковки автомобилей, служебных помещений и т. д.

Однако в утвержденном документе F «Вентиляция» предполагается, что в отношении жилых помещений подвал: «. ..является жилым помещением или полезной частью жилого помещения (т. е. жилой комнатой), расположенным частично или полностью под Нижний этаж.’ Принимая во внимание, что подвал «… является частью жилища, расположенной частично или полностью ниже уровня земли, и отличается от подвала тем, что он используется только для хранения, отопления или других целей, кроме жилья».

В викторианскую и эдвардианскую эпохи, когда была доступна дешевая рабочая сила, под зданиями обычно строили подвалы, но с началом Первой мировой войны темпы строительства резко упали. После войны количество домов с прислугой сократилось, поэтому потребность в дополнительном жилье значительно сократилась.

В 1920-х и 30-х годах, с улучшением общественного транспорта, стало доступно больше земли под застройку, и поэтому необходимость в строительстве подземных подвалов почти исчезла.

В настоящее время подсчитано, что менее 2% новых домов строятся с подвалами. Однако в таких городах, как Лондон, из-за спроса на жилье, цены на землю и стоимости переезда строятся или переоборудуются под жилые помещения подвальные помещения. Это вызывает озабоченность в некоторых районах, где начинают строить очень большие многоэтажные подвальные помещения, что может причинить значительный ущерб соседям в течение длительного периода времени.

Дополнительную информацию см. в законопроекте о планировании (подземной застройке) и законопроекте о земляных работах в подвале (ограничение разрешенной застройки).

Потенциальные преимущества подвалов включают:

• Увеличение площади пола без увеличения площади здания или существенного влияния на размер сада.
• Увеличение площади для поддержки растущих семей без необходимости переезжать.
• Полуподвальные помещения могут хорошо использоваться на участках с уклоном, поскольку строительство подвала отменяет необходимость выравнивания участка.
• Если существующий дом расположен в чувствительном районе, например, в районе исключительной природной красоты, где существуют ограничения на застройку, строительство подвала может позволить добавить дополнительное пространство, которое в противном случае было бы запрещено.
• Дома с подвалами могут иметь повышенную энергоэффективность, поскольку в подвале будет меньше открытых внешних стен.

Трудности включают:

• Значительные затраты на земляные работы, подземные работы в замкнутых пространствах и гидроизоляцию.
• Разрушение, вызванное земляными работами.
• Трудности с обеспечением естественного освещения, вентиляции, дренажа, доступа и путей эвакуации.
• Существует вероятность того, что гидроизоляция может выйти из строя, что может быть сложно и дорого исправить.
• Может быть трудно найти консультантов и подрядчиков, поскольку они могут быть обеспокоены потенциальными будущими судебными разбирательствами, если подвал обрушится.

Ситуация с планированием будет зависеть от точного характера предлагаемой застройки, поэтому рекомендуется связаться с местным органом планирования для консультации перед подачей заявки.

При наличии подвального помещения, которое предполагается переоборудовать в жилое помещение, вряд ли потребуется разрешение. Это при условии, что оно не отделено от основного жилища, его использование существенно не меняется и световой колодец не вводится.

Если новый подвал должен быть создан путем раскопок, связанных с крупными работами, созданием отдельного жилья или если изменяется внешний вид, вероятно, потребуется разрешение на планировку.

Для работ в охраняемом здании, скорее всего, потребуется согласие.

Для любых работ в подвалах или строительства новых подвалов применяются строительные нормы и правила, которые охватывают такие области, как вентиляция, дренаж, высота потолков, гидроизоляция, электропроводка, водоснабжение, средства эвакуации и т. д. Дополнительную информацию см. в строительных нормах.

Если предполагается проведение работ в здании, имеющем смежные стены или общие стены, может применяться Закон о стенах для вечеринок 1996 года. Дополнительную информацию см. в разделе «Действие стены вечеринки».

В случае примыкания владений может существовать взаимное право поддержки как земли, так и зданий. Это может относиться к зданиям, которые соединены, зданиям, опирающимся на прилегающую землю, и к самой земле. Это означает, что в случае проведения работ на земле, зданиях, подпорных стенах, земляных работах и ​​т. д. или в случае сноса строений право на содержание прилегающих земель должно быть сохранено.

Дополнительную информацию см. в разделе Право на поддержку.

Информационный центр по подвалам содержит подробные инструкции по многим аспектам строительства, гидроизоляции и проектирования подвалов.

Обеспокоенность по поводу сбоев, вызванных строительством подвалов, и тенденция к увеличению подвалов-«айсбергов» в таких городах, как Лондон, привели к попыткам ввести ограничения, такие как Закон о земляных работах в подвалах (Ограничение разрешенной застройки) и Законопроект о планировании (подземной застройке).

В августе 2016 года город Вестминстер ввел новый кодекс строительной практики со средним сбором в размере 8000 фунтов стерлингов на строительство подвалов и новую «подземную команду», чтобы помочь уменьшить воздействие строительных работ на подвалах.

Заместитель руководителя Роберт Дэвис сказал: «Мы заступаемся за местных жителей, многие из которых сочли бурное развитие подвалов в последние годы адским. Правильно, что те, кто хочет строить подвалы, должны внести свой вклад в эту новую услугу, которая поможет смягчить негативные последствия. Городской совет Вестминстера поддерживает правильный рост и не против любой застройки подвальных помещений, но они должны осуществляться с учетом интересов местных жителей и окружающей среды».

• Ангстлок.
• Земляные работы в подвале.
• Земляные работы в подвале (Ограничение разрешенной застройки) Счет.
• Оценка воздействия на подвал.
• Подвал или погреб.
• Гидроизоляция подвала.
• Строительство пристройки.
• Строительные нормы и правила.
• Пространство для обхода.
• Люк.
• Как построить гараж.
• Как построить крыльцо.
• Темница.
• Планирование (подземное развитие) Билл.
