Анкерный болт двухраспорный, обзор. WikiСтатья.

Анкерный болт двухраспорный является разновидностью анкер-болта и применяется в тех же самых областях строительства, но выдерживающий много большие нагрузки, чем стандартный.

Особенности конструкции двухраспортного анкера

Анкерный болт двухраспорный также как и стандартный состоит из шпильки, гайки-головки, шайбы и уже двух распорных втулок. Изготовляют данный крепеж из углеродистой стали с последующим покрытием антикоррозионного слоя (оцинковка).

На литую шпильку насажены две распорные втулки с продольными прорезями, которые в результате монтажа упираются в стенки твердого строительного материала. Именно за счет увеличения площади «вживания» элементов крепежа в бетон, камень и другое основание получаемое крепление способно выдерживать более значительные нагрузки.

Конусная часть на конце анкера при завинчивании гайки перемещается вверх по шпильке, способствуя распиранию кромок втулки.

Нижняя втулка имеет также конусную часть и тем самым служит распором для второй втулки. Шестигранная гайка при закручивании вытягивает литую шпильку с конусной частью на противоположной стороне от гайки, которая выполняется по стандартам ГОСТ, DIN. Таким образом, специального инструмента для монтажа не требуется.

Прессованная шайба служит для увеличения площади соприкасания к прикрепляемому материалу, распределяя напряжение, которое возникает при ввинчивании анкера.

В чем главное преимущество двухраспорного анкера?

Данный крепеж предназначен для надежной эксплуатации тяжеловесных конструкций, а также тех элементов, которые находятся под постоянным напряжением. Из сравнительной таблице ниже видно, что на сайте ГОСКРЕП можно купить двухраспорные анкеры размерами, начиная с М10х100 и до М25х350.

Сопоставляя анкер-болты одного размера, имейте ввиду, что рабочая вырывающая нагрузка двухраспортного в 6-8 раз выше аналогичных стандартных.

Сравнительные данные анкерного болт стандартного и двухраспорного:

Рабочая сила на вырыв (бетон В25)
/ Масса прикрепляемой конструкции
Превышение
технических
характеристик
двухраспорного
над стандартным
стандартный и
двухраспортный:
Размер 10 х 150 1,7 кН 11,5 кН в 6,76 раз
173 кг 1 173 кг
Размер 12 х 300 2,5 кН 21,7 кН в 8,68 раз
255 кг 2 212 кг

Преимуществом также можно назвать быстроту установки и возможность демонтажа.

Применять анкерный болт двухраспорный следует именно в плотном несущем основании, где принцип работы раскливания будет работать. Прочность узла / крепления будет зависеть напрямую от прочности материала основания.

Стоимость крепежного изделия соответствует качеству и это необходимо учитывать в расчетах смет.

Область применения двухраспорного анкера

Статус более надежного крепежа расширяет границы применения двухраспорного анкера до промышленных масштабов и «ответственного строительства». Наиболее ярким примером является фиксация производственных станков и другого оборудования, находящихся под действием постоянной вибрации. Двухраспорный анкер позволяет значительно уменьшить подобные механические напряжения.

Усиленный анкер-болт будет незаменим, когда требуется установить тяжеловесные конструкции / элементы на небольшом участке несущей поверхности. Альтернативное решение — использовать несколько менее надежных метизов, которые суммарно обеспечили бы достаточную прочность — может оказаться неэффективным из-за особенностей условий эксплуатации.

Как уже было сказано выше, данный крепеж применяется для высоконагруженных соединений в таких материалах, как бетон и природный камень. Однако, если в бетоне наблюдаются трещины, расчетную нагрузку необходимо сократить на 40% во избежания вырывания.

Установка двухраспорного анкер-болта

Монтаж крепежа прост, но не следует пренебрегать практическими требованиями. Рассмотрим их более подробно на каждом этапе установки.

1. Подготовить отверстие
в несущей поверхности
с помощью перфоратора
Диаметр отверстия должен быть
чуть меньше диаметра анкера
Сверло не должно быть кривым
во избежание «гуляния» диаметра отверстия
Сободное пространство не позволит крепежу плотно расклиниваться
в основной материал и надежно держать нагрузки.

Узкое отверстие достаточно обработать повторно таким же диаметром сверла,
но избегать рассверливания.
2. Очистить отверстие
от строительной пыли
Используйте строительный пылесос,
насос иди резиновую грушу
3. Вбить анкер в подготовленное
место крепления
Используйте молоток
4 . Затянуть анкер-болт
до отказа гаечным ключом
Во время затяжки болта проводится
распирание втулок: крепление
фиксируется в рабочем материале
Если затянуть болт слишком сильно, это повлечет разрушение материала. Со временем небольшие
трещины в процессе эксплуатации увеличатся, и анкерный болт вырвет из отверстия.
Если затянуть недостаточно, сила скрепления крепежа с рабочим материалом будет мала,
что также приведет к вырыванию и разрушению соединения. Используйте динамометрический ключ!
5. Открутить гайку с шайбой и
прикрепить конструкцию;
закрутить вновь гайку
Шпилька уже плотно установлена
в несущем материале;
закрутите гайку, завершая монтаж.
Крепко установив сначала анкерный болт в несущий элемент,
можно избежать некачественного крепежа тяжелой, габаритной конструкции.

Схема последовательного монтажа (на примере стандартного анкер-болта):

Применение двухраспорного анкерного болта — оптимальное решение для крепления тяжелых и подверженных постоянным механическим
воздействиям элементов в плотные несущие конструкции такие, как бетон и природный камень.


Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа

.

Маркировка анкера содержит из-за наличия метрической резьбы букву «М«, а также «диаметр» и «длину«: например, М6х40, М12х250, М20х300.

Маркировка анкеров

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Назначение: для установки в бетон, газобетон, природный камень. Используется для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х120 74 14 74
М10х130 77.5 13 77.50
М10х150 85 12 85
М10х65 60 17 60
М10х80 71 15 71
М10х95 79 13 79
М12х100 93. 85 11 93.85
М12х120 103.5 10 103.50
М12х135 133 8 133
М12х140 138.95 8 138.95
М12х150 138.95 8 138.95
М16х140 220 5 220
М16х180 275 4 275
М16х200 320 4 320
М20х160 383 3 383
М20х200 500 2 500
М6х40 9. 98 101 9.98
М6х65 15 67 15
М6х95 18 56 18
М8х105 39.32 26 39.32
М8х120 42.8 24 42.80
М8х50 21.85 46 21.85
М8х80 40 25 40

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х100 43.83 23 43.83
М10х110 45 23 45
М10х120 50 20 50
М10х130 53 19 53
М10х140 56 18 56
М10х150 60 17 60
М10х55 38.46 27 38.46
М10х60 33.3 31 33. 30
М10х80 36.33 28 36.33
М10х85 38.33 27 38.33
М12х100 90 12 90
М12х110 74.33 14 74.33
М12х120 77.73 13 77.73
М12х140 88.33 12 88.33
М12х150 108 10 108
М12х160 105.17 10 105.17
М12х180 60 17 60
М12х200 126. 5 8 126.50
М12х300 186 6 186
М12х65 47.2 22 47.20
М12х80 60 17 60
М14х250 221 5 221
М14х300 267 4 267
М16х111 150 7 150
М16х150 200 5 200
М16х200 238 5 238
М16х400 233. 5 5 233.50
М20х250 247.5 5 247.50
М20х300 291.5 4 291.50
М20х350 341.5 3 341.50
М20х400 400 3 400
М25х250 391.5 3 391.50
М25х300 470.5 3 470.50
М25х350 549.5 2 549.50
М8х100 31. 8 32 31.80
М8х45 15.3 66 15.30
М8х60 20.5 49 20.50
М8х80 26.2 39 26.20
М8х90 28.9 35 28.90

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х125 60.67 17 60.67
М10х130 66.67 15 66.67
М10х140 66.67 15 66.67
М10х150 68 15 68
М10х180 86.6 12 86.60
М10х200 100 10 100
М10х250 150 7 150
М10х40 28.22 36 28. 22
М10х50 27.17 37 27.17
М10х60 32 32 32
М10х77 40 25 40
М10х95 47.5 22 47.50
М10х97 47.5 22 47.50
М12х100 52 20 52
М12х129 83.25 13 83.25
М12х130 83.25 13 83.25
М12х150 110 10 110
М12х180 130 8 130
М12х200 147 7 147
М12х250 188 6 188
М12х280 209 5 209
М12х300 218. 47 5 218.47
М12х60 51 20 51
М12х65 51 20 51
М12х75 60.6 17 60.60
М12х99 52 20 52
М14х100 86 12 86
М14х120 88 12 88
М14х150 118.4 9 118.40
М14х200 163 7 163
М14х250 195 6 195
М16х110 135 8 135
М16х150 240 5 240
М16х180 217 5 217
М16х220 260 4 260
М16х250 290 4 290
М16х65 91 11 91
М20х107 247. 7 5 247.70
М20х151 248.25 5 248.25
М20х200 405 3 405
М20х250 500 2 500
М20х300 568 2 568
М6,5х36 8.7 115 8.70
М6,5х56 12.62 80 12.62
М6,5х75 17.4 58 17.40
М8х100 33 31 33
М8х120 37. 5 27 37.50
М8х25 22.4 45 22.40
М8х40 13.5 75 13.50
М8х65 22.4 45 22.40
М8х85 27.5 37 27.50

Назначение: для монтажа подвесных конструкций, креплений строительных лесов в бетон, полнотелый кирпич, природный камень

Маркировка/Обозначение крепежа: HA / HL / HX

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х100 71.33 15 71.33
М10х120 80.7 13 80.70
М10х50 46.5 22 46.50
М10х60 51.6 20 51.60
М10х80 61.6 17 61.60
М12х100 87.67 12 87.67
М12х130 133.1 8 133.10
М12х70 91. 4 11 91.40
М14х70 75.1 14 75.10
М16х110 208.5 5 208.50
М16х130 216.5 5 216.50
М16х80 162 7 162
М8х40 24.3 42 24.30
М8х45 25.5 40 25.50
М8х60 30 34 30

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т. п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М6х40 10.5 96 10.50
М6х60 15.62 65 15.62

Применение: для ответственных креплений в бетоне без трещин, в кирпичной кладке (металлических балок перекрытия, фасадных систем, металлических лестниц, оборудования, подвесных инженерных коммуникаций)

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10 24 42 24
М12 48 21 48
М16 79.17 13 79.17
М6 6.25 160 6.25
М8 79.17 13 79.17

Применение: крепление воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, ненесущих, декоративных, защитных конструкций

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10 13.5 75 13.50
М12 26 39 26
М5 4.1 244 4.10
М6 4.1 244 4.10
М8 7.8 129 7.80

Применение: для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот)

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М4х32 6.3 159 6.30
М4х38 7.34 137 7.34
М4х46 7.34 137 7.34
М4х54 7.34 137 7.34
М5х37 12 84 12
М5х52 29.6 34 29.60
М5х65 16 63 16
М6х37 15.76 64 15. 76
М6х52 29.6 34 29.60
М6х65 25.34 40 25.34
М6х80 30.4 33 30.40

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
6х60 11 91 11

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера.
К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Болт строительный с двойной пассивацией тех характеристики

При этом распоры начинают расклинивать оболочку, обеспечивания повышенную прочность крепления. Двураспорный анкер изготовлен из оцинкованной желтопассивированой стали.

Технические характеристики анкерных болтов

Анкер используется для крепежа в полнотелых крепких материалах: в бетоне, камне, полнотелом кирпиче. Для крепления в пустотелом кирпиче или пустотных блоках вместо двухраспорного анкера рекомендуется использовать анкерный болт с гайкой. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра.

В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше.

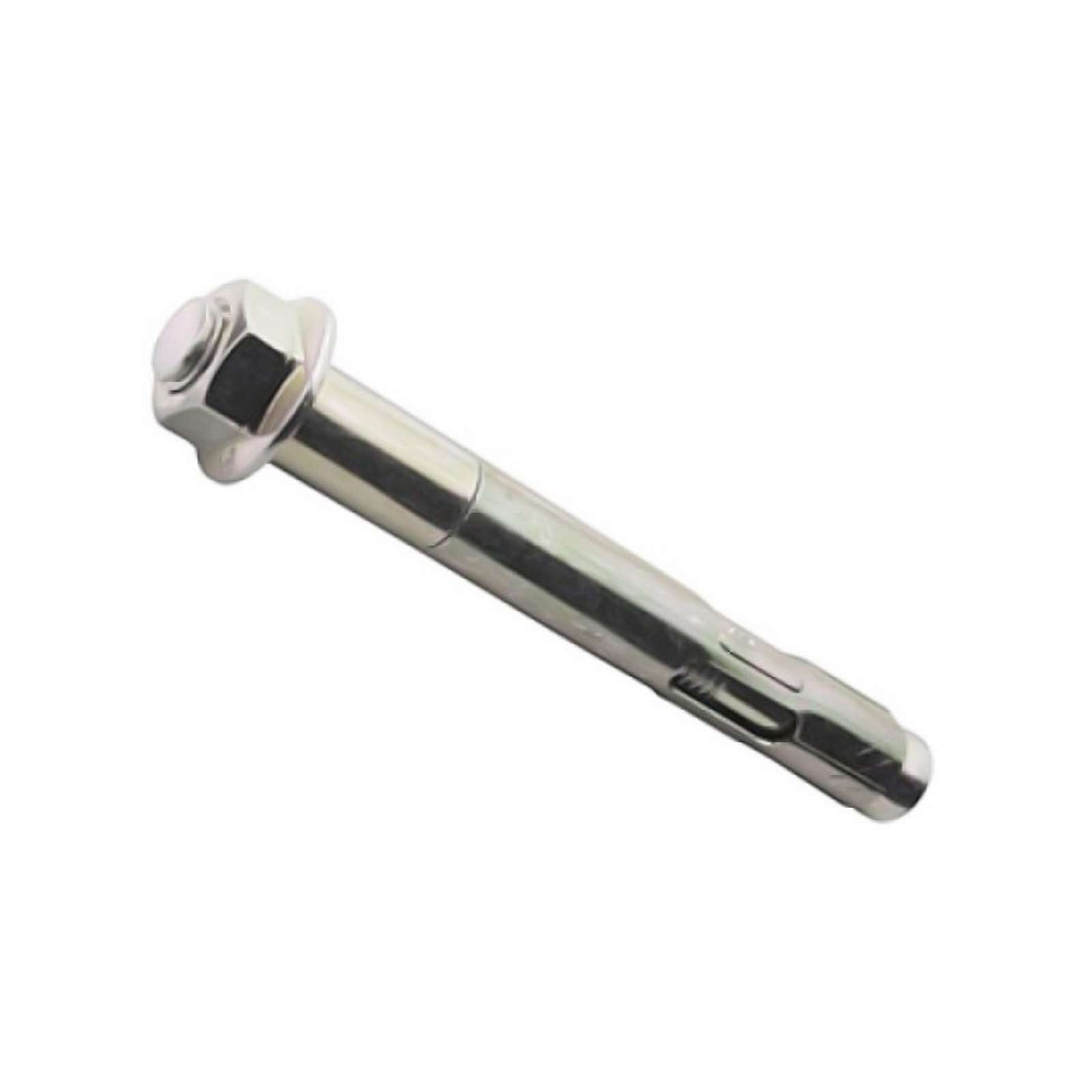

Анкерный болт с гайкой – для крепления тяжелых конструкций!

Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции. Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором.

Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Фундаментные болты Тип 2.1

Компания Nedwals производит высокопрочный нестандартный крепеж, крепеж ГОСТ, металлоконструкции. Сотрудничаем со строительными компаниями как подрядная организация.
Завод Nedwals предлагает купить фундаментные болты тип 2.1 оптом мелким и крупным. Собственные производственные мощности позволяют производить фундаментные болты размерами М12-М56 от 300мм до 2800мм (можно длинее по индивидуальным заказам). Фундаментные болты тип 2.1 соответствуют ГОСТ 24379.1-80 или ГОСТ 24379.1-2012.
Срок производства: от 1 дня (зависит от объёма заказа, для уточнения информации позвоните в офис компании Nedwals)
Доставка фундаментных болтов 2.1 ГОСТ 24379.1-2012 и ГОСТ 24379.1-80: Завод Nedwals производит доставку по всей России. Так же возможен самовывоз.

Диаметр резьбы: 12-56 мм
Длинна 300-2800мм.
Комплектация по ГОСТ:
Шпилька — 1шт.
Шайба — 1шт.
Плита анкерная — 1шт.
Гайка — 4шт.

Для размещения заявки свяжитесь с нами по телефону: (383) 284 44 40. Заявку можно отправить на [email protected], либо заполните форму для расчета стоимости изделия.

Фундаментные болты купить

Купить фундаментные болты хорошего качества по оптимальной цене можно у нас. Мы работаем с 2000 года. Высокоточные станки с ЧПУ позволяют реализовать производство фундаментных болтов высокой точности и в больших объемах. Специализация компании высокопрочный крепеж, а значит фундаментные болты можно заказать из высокопрочных сталей, что обеспечит надежность конструкций и долгий срок службы. Цена на фундаментные болты зависит от объема заказа, перенастраивать станок для производства 10 болтов ни кто не будет, это не целесообразно. Поэтому купить фундаментные болты можно заказав объем от нескольких тысяч фундаментных болтов. Бывают варианты, когда фундаментные болты остаются на складе не распроданными. На сайте эта информация ни как не фигурирует, поэтому если Вам необходимо купить фундаментные болты звоните в офис компании Nedwals возможно что-то есть на остатках в небольших объемах или заказ от 1 дня но уже оптом (опт мелкий, средний и крупный).
Завод Недвальс не ограничивается производством фундаментных болтов тип 2, конечно же мы производим фундаментные болты всех типов (Тип 1.1- Тип 6.3).

Если Вы хотите построить надежную конструкцию, советуем Вам не покупать дешевые фундаментные болты, лучше посмотрите в сторону Российского производства высокопрочных фундаментных болтов. Часто покупая дешевую систему крепежа, люди думают, что сэкономили, но потом приходится переделывать, а к сожалению, с фундаментными болтами такой фокус зачастую невозможен. Визуально красивый блестящий фундаментный болт ни как не говорит о его надежности и какие нагрузки он в действительности может выдержать.
Собственное производство, собственные помещения, а так же собственный офис компании при производстве, и надежные поставщики металла, позволяют держать цены на должном уровне, обеспечивая высокую надежность производимой продукции.

Фундаментные болты часто используются при строительстве домов, ангаров и т.д. Фундаментный болт выполняет важную функцию, насколько он будет надежным зависит от его прочности. Для производства фундаментных болтов используется высококачественная сталь. Чтобы повысить прочность и устойчивость к коррозии можно заказать оцинковку – эту услугу завод Nedwals тоже предоставляет. Таким образом поверхность фундаментного болта становится более защищенной от воздействия внешней среды.



Изготовленный по ГОСТ 24379.1-2012 фундаментный болт типа 2.1 – широко используемый в строительной среде крепежный элемент, представляющий самый маленький по размерам метиз из 2 исполнения продукции. Компания Nedwal’s предлагает заказчикам из Новосибирска и других регионов страны производство первоклассных крепежных изделий для фундамента в соответствии с государственными нормами, а также по низким ценам.

Фундаментные болты: преимущества и особенности использования

Соединения для фундамента отличаются от всех креплений, используемых в этой сфере, повышенной прочностью, на фоне которой возникают преимущества:

  • огромная несущая способность – выше, чем у остальных элементов;
  • широкий модельный ряд – кроме фундаментных болтов 2. 1, существует еще как минимум 6 классических видов для решения разных строительных задач;
  • часть болтов можно использовать в процессе возведения фундамента, другие – после его заливки, а третьи – для ремонта существующих конструкций;
  • размеры изделий существенно разнятся – если исполнение 2.1 не может превышать длины в 1,8 м, то 2.3 может изготавливаться длиной до 5 м!

И все эти преимущества дополняются приемлемой ценой, подходящей для фирм с разным бюджетом.

Недостатки фундаментных болтов на фоне их преимуществ кажутся не столь весомыми и легко корректируются выбор похожих элементов. Так, анкерные метизы для фундамента можно использовать только для тех целей, для которых они изготовлены, это не универсальная продукция. Определенная сложность заключается и в монтаже изделий – необходимо обладать навыками, опытом и знаниями для грамотной и точной установки фундаментного болта, ведь ошибки здесь недопустимы.

Конструкционные особенности болтов 2. 1

В отличие от большинства других метизов, фундаментные болты тип 2.1 снабжаются анкерной плитой, в которую монтируются в процессе создания фундамента. В комплектацию стандартного 2.1 входит: шпилька, шайба, анкерная плита и 4 гайки для фиксации с обеих сторон. Минимальная резьба – 16 мм, тогда как максимальная достигает 48 мм при длине болта в 2,8 м. Масса изделия во многом зависит от используемого материала, но среднее значение достигает 51 кг.Фундаментные болты типа 2.1 считаются универсальным видом крепежного изделия для соя. Анкерная плита обладает большими размерами для эффективного упора и распределения нагрузки в процессе стягивания.

Важно! Метизы типа 2.1 предназначены для монтажа в фундамент перед бетонированием с закладкой анкерной пластины.

К особенностям анкерной продукции можно отнести:единения широкопрофильных строительных конструкций. Концы у такого крепежа – прямые, без разветвлений, сужений или расширений:

  • тип 2. 1 можно использовать в процессе монтажа;
  • в отличие от 2.2 и 2.3 первый тип считается самым компактным;
  • размер и толщина анкерной плиты также определяются ГОСТом на фундаментные болты.

В компании Nedwal’s можно заказать изготовление фундаментных болтов в Новосибирске – срок поставки от 8 часов!

Другие виды фундаментных болтов

При изготовлении фундаментных болтов учитывается масса параметров: размеры, назначение, класс прочности, нанесенное покрытие для защиты. Для обеспечения разных монтажных задач применяются болтовые соединения, отличающиеся друг от друга функциями и характеристиками. Так, фундаментные болты ГОСТ 24379.1-2012 по конструктивным особенностям могут быть следующими:

  • Изогнутые. Один из концов шпильки, входящей в комплект болтового соединения, изогнут под прямым или округлым углом. Эти крепления не превышают в длину 180 см. Используются преимущественно в случаях, когда высота фундамента не зависит от положения болта.
  • Составные с анкером. В противовес классической конструкции оснащаются муфтой для соединения 2 составных частей анкера. Таким путем монтируются конструктивные элементы поворотом или надвиганием.
  • Обычные с анкерной плитой. В отличие от предыдущего варианта, имеют только анкерную плиту внизу резьбового соединения, крепятся гайками, муфта по центру отсутствует. А длина такого крепежа может достигать 5 м для монтажа несущих конструкций, металлических изделий.
  • Прямые. Традиционная модификация из шпильки и гайки длиной до 140 см. Это широко распространенные фундаменты болты, которые не рассчитаны на длительные и постоянные деформационные нагрузки, а ставятся они в готовый бетон. Крепят прямой анкер цементным или клеевым раствором.
  • Съемные. Изделия широко используются в заливных фундаментах и могут дополняться сварной, плоской или литой анкерной плитой. Применяются при установке прокатного оборудования, которое в процессе работы подвергается большой динамической нагрузке. Также главным показанием к использованию такого анкера считается то, что в будущем болты придется менять.

Среди нестандартных анкерных вариантов крепежа можно выделить распорные болты с коническим концом, которые предназначены для установки в готовый фундамент с предварительным сверлением в нем отверстий. Крепится болт с помощью разжимной цанги или цементного раствора. Идеально походит для возведения конструкций, подвергающихся высокой вибрационной нагрузке.

Фундаментные болты типа 2.1 относятся к прямым изделиям с анкерной плитой, но за счет небольших размеров могут использоваться не только для установки металлоконструкций, но и для монтажа навесного оборудования.

Маркировка высокопрочных фундаментных болтов 2.1

Резьбовые метизы, как и множество других элементов для крепежа, подлежат обязательной маркировке, по которой можно определить класс прочности изделия. Так, высокопрочные фундаментные болты ГОСТ 24379.1 – изделия, маркировка которых начинается с класса 88, 9. 8, 10.9 и 12.9. Также существуют сверхпрочные изделия, показатель которых равен 14.9.

Прочность металлического крепежа учуивается при разработке любого проекта строительства и возведения конструкций. Параметр считается важнейшим, за счет него определяется выносливость и качество всего объекта.

Чтобы понять, что означает класс прочности фундаментных болтов типа 2.1, достаточно взглянуть на его простую расшифровку:

  • первая цифра – это предельная нагрузка на растяжение, при котором болт способен полностью разорваться. При подсчетах формула определяется так: первая цифра делится на 0,01, а полученное значение соответствует МПа, или Н/кв. мм;
  • вторая цифра – указывает на напряжение, при котором болт изогнется, если на него оказывается давление. Определяется умножением первой цифры на вторую и на 10, измеряется также в МПа, или Н/кв. мм.

При выполнении расчетов эти параметры должны рассчитываться с определенным запасом прочности, который обычно формируют в 2-3 кратном значении.

Тонкости изготовления по чертежу заказчика

В компании «Недвальс» можно заказать производство фундаментных болтов в Новосибирске типа 2.1, ориентируясь на требования ГОСТ 2.109-73. Мы принимаем как электронные, так и бумажные варианты, в том числе эскизные чертежи «от руки» с примерными пропорциями и точными техническими параметрами.

Важно! Для изготовления фундаментных болтов типа 2.1 требуется конструкторский чертеж металлоизделия, выполненный так: изображение, указание размеров, определение технических требований.

Под техническими требованиями понимают методы производства и контроля качества, а также выбор технологических приемов, необходимых для обеспечения этих требований. В случае необходимости эксперты «Недвальс» предлагают заказчикам бесплатные консультации по выбору требуемых параметров.

Тонкости установки болтов в фундамент

Чтобы металлоконструкция или строительный объект служили долго и исправно, монтировать фундаментные болты типа 2. 1 нужно в строгом соответствии с заявленными рекомендациями. В большинстве случаев они ставятся в фундамент до заливки цемента, но после сбора арматурного каркаса.

Важно! Крепление анкерных болтов выполняют сваркой или проволокой, главное требование к этому процессу – строгое соблюдение вертикальности и определенных расстояний между болтами.

Учитывают и высоту установки метизов, так как из фундамента они должны выходить лишь на определенную часть. Далее следуют технологии:

  1. Верхнюю резьбовую часть накрывают полиэтиленом для защиты от бетонного раствора.
  2. Заливают фундамент, выжидают время, установленное ГОСТом для застывания цемента.
  3. Монтируют оставшуюся часть крепежа.

Но существует и другой путь, используемый в некоторых случаях. Тогда метизы устанавливают в недавно подготовленный бетонный раствор, строго контролируя вертикальность и глубину погружения строительной шпильки.

Прямой анкер, к которому относятся фундаментные болты типа 2. 1 с анкерной пластиной, ставится после застывания бетона и вмонтированной в него анкерной плиты. А вот технология монтажа простых прямых болтов, конусных конструкций методика может дополняться дополнительными шагами. Например, при креплении распорных или муфтовых механизмов отверстия в дальнейшем дополнительно заливают цементным раствором для защиты от пустот.

В компании Nedwal’s можно заказать изготовление фундаментных болтов типа 2.1 в любых количествах и для решения широкого спектра монтажных задач. Продукция проходит несколько ступеней контроля качества: в процессе производства, перед и после нанесения защитного покрытия, в отделе контроля качества перед отправкой заказчику. Мы располагаем собственными экспедиторами для доставки товара прямо на место строительства!

Фундаментные болты Тип 4.2

Заказать фундаментные болты Тип 4.2 ГОСТ 24379.1-2012, можно оставив заявку на сайте или позвонив в офис компании Nedwals.

Для размещения заявки свяжитесь с нами по телефону: (383) 284 44 40. Заявку можно отправить на [email protected], либо заполните форму для расчета стоимости изделия.



Качественный фундаментный болт типа 4.2 от момента создания чертежа и плана до установки в бетонное основание проходит долгий путь. И чтобы конструкция была надежной, долговечной, важно учитывать все нюансы: разработки по чертежу заказчика, изготовления, хранения и установки. Компания Nedwal’s помогает в реализации каждого из этих этапов, обеспечивая клиента всем необходимым.

В каталоге завода можно найти все фундаментные болты ГОСТ 24379 1-2012, включая типы с 1 по 6. Для изготовления используются рекомендованные стандартом марки стали и цинковое покрытие, нанесенное с помощью современных технологических устройств.

Почему использование болтов не имеет альтернатив?

При строительстве зданий и других крупных объектов применение фундаментных анкерных групп не имеет аналогов по надежности, долговечности и простоте установки. Но этот тип метизов используется не только для скрепления элементов объекта. Фундаментные болты тип 4.2 созданы специально для установки тяжеловесного оборудования путем крепления его к фундаменту.

Такой выбор не случаен, ведь каждый элемент, вне зависимости от типа его исполнения, обладает рядом преимуществ:

  • широкий размерный ряд – длина от 15 см до нескольких метров, но это актуально в основном для вида фундаментных болтов в целом;
  • разнообразие конструкций – крепежные метизы выпускаются составными, изогнутыми, разжимными, прямым;
  • можно подобрать конструкцию по методу установки – до или после устройства фундамента, а также для замены устаревших болтов;
  • непревзойденная несущая способности – никакой элемент крепления не может так долго противостоять нагрузкам и оставаться целым, как фундаментный болт;
  • доступная стоимость – даже при выборе легированных сталей, предназначенных для использования в агрессивной среде, цены на фундаментные болты 4.2 остаются невысокими.

Но нужно быть честными, ведь у каждого строительного материала и элемента есть как свои сильные, так и слабые стороны. Анкерные крепления отличаются тем, что после изготовления могут использоваться только там, для чего созданы. Их нельзя применять иначе, поэтому остатки партии придется утилизировать или переработать.

Важно! Отдельного внимания заслуживает вопрос монтажа фундаментных болтов тип 4.2. Это дело нельзя доверять неопытным строителям, так как технология требует знаний, навыков и строго соблюдения.

В остальном же традиционный фундаментный анкер не имеет ни недостатков, ни существенных сложностей в выборе или установке.

Изготовление фундаментных болтов тип 4.2: виды, характеристики

Фундаментные болты тип 4.2 относятся к составным конструкциям и представлены в дополнительных 2 исполнения – 1 и 3. Второй тип отличается крупным размером шпильки, но меньшим, чем у 3 варианта. При этом анкерная пластина обладает конусообразной формой.

Важно! Метиз используется для монтажа тяжелого оборудования: электротехнического, кузнечно-прессового, прокатного и других промышленных агрегатов.

Применение метизов актуально в любых ситуациях, когда на фундаменте нужно закрепить оборудование, подвергающееся серьезным вибрационным и динамическим нагрузкам. Главное их преимущество – в возможности замены по мере износа. Для монтажа используется методика установки анкерной пластины до бетонирования, а шпильки – после.

Типоразмер болтов зависит от особенностей их применения. Номинальный размер резьбы – 56 мм, а максимальный – 125. При этом длина ввинчиваемого конца может быть не менее 180, но не более 370. Чем больше диаметр, тем крупнее фундаментный болт.

Особенности производства по чертежам заказчика

Как и другие метизы, изготовленные по ГОСТ 24379 1, фундаментные болты типа 4.2 компания «Недвальс» производит по чертежам заказчика с некоторыми нюансами:

  • они не должны противоречить требованиям ГОСТ 2.109-73, в котором указаны требования к конструкторской документации;
  • выполнять можно на бумаге или в электронном виде;
  • эскиз можно составлять от руки с примерными пропорциями и параметрами;
  • однако конструкторский чертеж должен содержать точные технические параметры, а потому выполнять его можно только инженер с квалификацией;
  • чертеж должен содержать наглядное изображение, требования и точные размеры, а также способ изготовления и методы контроля качества фундаментного болта 4. 2.

Разработка чертежа занимает мало времени, если есть специально обученный персонал. Компания Nedwal’s предлагает клиентам разработку документации с последующим применением ее для производства.

Какие еще существуют виды болтовой продукции по ГОСТу?

Согласно ГОСТ 24379 1, фундаментные болты изготавливаются в самых разных исполнениях:

  • Изогнутые. Шпилька в них не прямая, а в форме крюка или буквой «Г». Гайки используется две. Максимальная длина изогнутых болтов достигает 180 см. Используются они для крепления ЖБИ и металлических объектов. Также важно, чтобы высота фундамента не была связана с глубиной закладки анкера.
  • С плитой. Это анкерный тип болтов, у которого на одном конце есть анкерная плита, закладываемая в бетон и закручиваемая гайкой по шпильке. Длина таких композиций достигает 5 м. Они широко применяются для монтажа тяжеловесных оснований при строительстве зданий. При этом высота основания может зависеть от глубины заделки.
  • Составной болт. Как и случай выше, относится к прямым анкерным группам и оснащается плитой. При этом для крепления присутствует муфта, соединяющая 2 части шпильки. Так происходит стяжка компонентов. Сначала в бетон ставят ту часть шпильки, на которой находится муфта, а затем вкручивают закрепляемый объект и вторую часть болта.
  • Съемные метизы. Устанавливаются в заливной фундамент вместе с анкерной плитой. Используется в каменных, бетонных и кирпичных основания для крепежа прокатного оборудования и другой тяжеловесной техники, подвергающейся серьезным вибрационным и динамическим нагрузкам.
  • Прямые болты. Это простые модификации длиной до 140 см. Рассчитаны на монтаж в готовом фундаменте без деформационных нагрузок. После высверливания отверстий устанавливается шпилька, а далее заливается клеевой цементный состав.
  • Распорные метизы. Обладают коническим концом и монтируются путем забивания. Фиксация происходит путем разжимания цанги или заливкой клеевого состава. Можно применять при повышенных вибрационных нагрузках на объект.

Классифицировать фундаментные болты 4.2 можно и по другому принципу – по способам использования. Так, расчетные анкеры – это детали, которые принимают и передают возникающую нагрузку на фундамент. А конструктивные – те, которые рассчитаны на защиту установленных элементов от смещения и сдвигов.

Какая сталь используется для изготовления продукции?

При производстве фундаментных болтов в Новосибирске применяется маркированная сталь в соответствии с ГОСТом. Выбор материала зависит от условий эксплуатации объекта:

  • для обычных условий без повышенных вибрационных и динамических нагрузок применяются общие стали;
  • при температурах до -40 можно использовать ВСт3кп2 и ВСт3пс2, а также марку Ст20;
  • для тяжелых условий эксплуатации до -65 градусов подходят высоконадежные легированные стали 09Г2С-8, 10Г2С1-6.

Используются и другие формы легированных конструкционных сталей. А обязательным условием для защиты болтов считается их обработка цинковым покрытием.

Компания Nedwal’ использует при производстве высокопрочных фундаментных болтов типа 4.2 собственный оцинковочный цех. В нем специалисты реализуют методы покрытия в соответствии с рекомендованной ГОСТом методикой.

Высокопрочные фундаментные болты: как еще их используют?

У каждого метиза есть своя узкая специализация. Но, в отличие от саморезов или бытовых болтов, фундаментный крепеж не может быть использован повсеместно. Так, фундаментные болты тип 4.2 имеют крайне ограниченную сферу и изготавливаются по проекту заказчика для определенной задачи.

Но, если посмотреть на всю группу анкерных композиций, то можно выделить широкую сферу их использования:

  • применяются при монтаже зданий и сооружений из металла и железобетона совершенно любой конфигурации;
  • используются для обустройства фундаментной подушки;
  • незаменимы в создании надежной облицовки зданий и фасадов;
  • повышают надежность крепления техники и оборудования в бытовых и промышленных условиях;
  • помогают в восстановительных работах по фундаментам из разных материалов: бетона, ЖБИ, металла, кирпича, камня.

Возможно это за счет широкого размерного ряда – с помощью небольших болтов с крюком, расширяющимся концом или с анкерной плитой можно монтировать вещи параллельно или перпендикулярно земле.

Почему крепление с помощью болта надежнее клепок и сварки?

Если взять небольшое оборудование или предмет интерьера, который не поддается динамическим и вибрационным нагрузкам, то его можно закрепить клепкой или сваркой.

Важно! Фундаментные болты устойчивы к нагрузкам на излом, сжатие и растяжение. Они также не развинчиваются под вибрацией за счет надежной глубокой фиксации.

Ни сваривание, ни заклепки не способны обеспечить столь высокую прочность и устойчивость при креплении несущих конструкций, многотонных объектов и оборудования промышленного масштаба.

А в компании Nedwal’s можно заказать высокопрочные, надежные фундаментные болты типа 4.2, выполненные не только строго по чертежам клиента, но и в соответствии с передовыми правилами и требованиями ГОСТа.



Фундаментные болты Тип 3.2

Заказать фундаментные болты Тип 3.2 ГОСТ 24379.1-2012, можно оставив заявку на сайте или позвонив в офис компании Nedwals.

Для размещения заявки свяжитесь с нами по телефону: (383) 284 44 40. Заявку можно отправить на [email protected], либо заполните форму для расчета стоимости изделия.



Производство фундаментных болтов типа 3.2 в Новосибирске требует строго соблюдения ГОСТов. И выполнить эти предписания можно только при наличии соответствующего оборудования и квалифицированного персонала, работающего с ним. Важной особенностью крепежа, изготавливаемого по ГОСТ 24379.1-2012, считается возможность конструирования по чертежам заказчика. Компания «Недвальс» помогает клиентам с разработкой проектов и обеспечивает изготовление продукции в полном соответствии с ними.

Почему именно фундаментные анкерные группы?

В современном строительстве фундаментные болты ГОСТ 24379. 1-2012 сложно заменить другими метизами. И связано это с их непревзойденными преимуществами на фоне других методов монтажа тяжеловесных конструкций:

  • они изготавливаются в самых разных размерах – от 15 см до 5 м для определенных подтипов и исполнений;
  • несущая способность фундаментных болтов типа 3.2 и аналогичных изделий настолько высока, что ни один другой метод не способен сравниться с ними;
  • стоимость изделий отличается дешевизной, однако при их производстве применяются только первоклассные легированные и конструкционные стали;
  • анкерные группы выпускаются в разных исполнениях: изогнутые, прямые, составные, распорные;
  • по устойчивости к внешним воздействиям им тоже нет равных за счет использования первоклассных сталей и покрытий;
  • устанавливать метизы можно до и после заливки бетона – зависит от типа болта.

При этом недостатков у этих конструкций не так много. Первый связан с тем, что монтировать фундаментные болты типа 3. 2 нельзя без определенных навыков и опыта. Технология установки требует соблюдения тонкостей и рекомендаций, строго следования показателям. Вторым недостатком, весьма условным, считается неуниверсальность метизных изделий: применять их в других отраслях промышленности или строительства, не для тех, для которых они изготовлены, нельзя.

Фундаментные болты, используемые в строительстве, пока что не находят альтернативных решений. Их прочность, стоимость, долговечность и непоколебимая устойчивость перед динамическими, сдвиговыми и вибрационными нагрузками просто не оставляет другого выбора покупателям!

Конструкционные особенности болтов типа 3.2

Традиционный фундаментный болт тип 3.2 – это составная конструкция, номинальная резьба которого начинается от 56 мм и достигает 140 мм. Это обусловливает его размеры, возможность производства тяжеловесных конструкционных метизов для крепления больших объектов.

Важно! Составной болт содержит: 2 шпильки, 1 шайбу, анкерную плиту, 1 муфту, 4 гайки.

Допустимо изготовление по чертежам при условии их составления опытным инженером.

Классификация фундаментных болтов

Чтобы в полной мере оценить преимущества и понять сферы использования фундаментных болтов типа 3.2, а также других исполнений, можно ознакомиться с видами их классификаций. Так, один из способов определения типа фундаментного анкера – по предназначению. Они могут быть рамковыми, опорными, многофункциональными.

Также разделяют метизы по конфигурации: целостные, составные, кривые и прямые. Другая классификация предполагает деление по типу установки:

  • Распорные. Метизы выпускаются вместе с длинной шпилькой, колпачком в форме втулки и конуса. Они ввертываются в фундамент, после чего под действием давления расходятся и надежно удерживаются, как на распорках, внутри. Их также называют гильзовыми или втулочными и применяют преимущественно на очень жестких материалах.
  • Забивные. Используются фундаментные болты в крепких конструкциях. Устанавливаются вместе со штырями при сборе верхних воздухозаборников, коробов. Перед забиванием скобы делают пробоину, куда заколачивают анкер, обводят ободом.
  • Рамные. Применяются для обустройства проемов дверных и оконных. Это небольшие болты, обычно не превышающие в длину 15 см.
  • Разжимные. Также применяются в строительстве для крепления небольших деталей: стеллажей, освещения, карнизов. Они не обладают высокой несущей возможностью, но удерживают вес лучше саморезов с дюбелями.
  • Химические анкеры. Уникальная разработка, появившаяся позднее большинства других конструкций. Это полужидкий элемент, который быстро затвердевает и получает очень высокую прочность.

Вместе с этой классификацией существуют и другие способы разделения фундаментных болтов ГОСТ 24379.1 по типу.

Конструкционные особенности метизов

По конструкционным особенностям удается получить возможность подбора анкеров, отвечающих разным задачам и целям. Бывают они такими:

  1. Изогнутые. Сюда относятся в первую очередь фундаментные болты типа 1.1 и 1.2. Они состоят из 2 гаев, шайбы и шпильки с крюком, прямым изогнутым концом. Длина такого анкера может достигать 180 см. Применяются они преимущественно при монтаже конструкций из армированного и плотного бетонного состава.
  2. С анкерной плитой. Эта разновидность отличается наличием анкерной плиты. За счет плиты достигается высокая стабильность и надежность изделия, а длина его может достигать 5 м. Анкерная плита монтируется до заливки бетона.
  3. Составные с анкерной плитой. Фундаментный болт типа 3.2 относится к этому виду изделий. Он предназначен для стягивания элементов, которые монтируются надвижкой или поворотом. Шпильку с муфтой устанавливают в бетон, а сверху ставят механизм и вторую часть шпильки.
  4. Прямые. Это простые метизные изделия, которые состоят из гайки, штыря и шайбы. Используются преимущественно в размере 140 см. Ставятся в твердый фундамент, не рассчитанный на деформационные нагрузки. Фиксируют установленный болт клеевым раствором.
  5. Съемные. Предназначены для установки в заливной фундамент. Оснащаются литой, плоской или сварной анкерной плитой. Такая конструкция позволяет ставить шпильки в очень плотные каменные, а также бетонные и кирпичные кладки. Применяются преимущественно для монтажа прокатного оборудования, так как способны выдерживать динамические нагрузки и легко подлежат замене.

Классифицировать изделия можно и по такому показателю, как условия эксплуатации. Расчетные анкеры предназначены для взаимодействия с нагрузкой, передаваемой от оборудования. Они эффективно распределяют ее по фундаменту. Второй тип – конструктивные фундаментные болты. Они обеспечивают стабильность при работе механизмов, препятствуя сдвигу.

В чем отличия фундаментного болта от анкерного?

Часто в строительной практике под этими терминами понимаются примерно одинаковые изделия. Однако между ними есть некоторые отличия. Так, фундаментный болт состоит из прута, на одном конце которого нанесена резьба, а на другом – есть приспособление, которое фиксирует всю конструкцию.

Анкерные болты предполагают наличие закладных деталей, чаще всего – анкерных плит. Фундаментный болт типа 3.2 относится к анкерной группе и может называться анкером. Очень часто под понятием «анкерные болты» понимаются все фундаментные изделия в общем.

Виды используемых сталей для производства

Выбор стали для изготовления фундаментного болта в Новосибирске столь же важен, как определение параметров на момент составления чертежа будущей конструкции. В большинстве случаев используют следующие марки:

  • Конструкционная углеродистая качественная сталь 20 с аналогами российских Ст15 и Ст25. Металл рассчитан на применение в широких температурных условиях. В химическом составе присутствует до 2% примесей.
  • Конструкционная углеродистая сталь обычного качества ВСт3пс. Применяется для конструкций, не поддающихся сдвиговым и вибрационным нагрузкам в нормальных условиях эксплуатации.
  • Усиленные конструкционные низколегированные стали. Это марки 10Г2С1 и 09Г2С. Предназначены для использования в агрессивных средах при температурах вплоть до -70 градусов.

Высокопрочный крепеж, изготовленный из легированных сталей, нуждается и в соответствующей защите. А для этого применяется цинкование.

Какая оцинковка используется для фундаментных болтов

В компании Nedwal’s есть собственный цех цинкования, в котором эксперты выполняют обработку металлоизделий разными защитными методиками. Наиболее распространенный – это способ холодного цинкования.

Важно! Холодная оцинковка проста в реализации, позволяет быстро создавать покрытия, процент покрытия достигает 93%.

Однако холодная оцинковка способна защитить далеко не все конструкции, и тогда на помощь приходят более сложные и надежные методы: термодиффузионное и гальваническое цинкование. Отличаются они тем, что связываются со сталью фундаментных болтов типа 3.2 буквально на молекулярном уровне. Однако у каждого из них есть свои плюсы и минусы.

Способ установки анкерных болтов 3.2

При монтаже фундаментных болтов применяется методика двойной установки. Сначала при соблюдении технологии плиты закладываются в подготовленный фундамент, но до заливки бетона. Важно четко их выровнять, чтобы все изделия соответствовали уровню последующего крепления.

Когда заливают бетон, верхние части шпилек защищают с помощью мягких материалов, например, полиэтилена. Это необходимо для предотвращения попадания смеси на резьбу, ведь при последующем накручивании второй части составного болта могут возникнуть проблемы сцепления.

Когда фундамент застынет, устанавливают вторую часть конструкции и продолжают монтаж строительного объекта. В целом, эта процедура при должных навыках занимает немного времени, но дает куда более надежный результат, чем применение других методик установки оборудования.

Типы болтов

— Руководство по покупке Thomas

Болты

представляют собой механическую застежку, которая имеет внешнюю резьбу и соединена с гайкой, которая предназначена для вставки через отверстия и использования для соединения деталей с использованием момента затяжки. В отличие от винтов, которые также являются крепежными деталями с внешней резьбой, болты требуют наличия гайки для правильного функционирования и просверливаемого отверстия, в которое можно вставить болт.

В этом видео мы обобщили несколько типов болтов:

Основные типы обычно используемых болтов включают:

  • Анкерные болты
  • Болты глухие
  • Болты каретки
  • Болты с двойным концом
  • Болты с проушиной
  • Болты с шестигранной головкой
  • Машинные болты
  • Болты с пятью головками
  • Болт с полукруглой головкой
  • Болты плечевые
  • Болты с головкой под торцевой ключ
  • Болты с Т-образной головкой
  • U-образные болты

Болты производятся в соответствии с рядом стандартов, обеспечивающих единообразие размерных характеристик и материалов. При указании стандартных болтов размерные параметры следует указывать в соответствии с таблицами стандартов, установленных ANSI / ASME. Эти параметры включают:

  • Номинальный размер в дробном или десятичном эквиваленте
  • Число ниток на дюйм
  • Общая длина
  • Материал
  • Отделка

Дополнительную информацию о крепежных винтах см. В нашем руководстве по типам винтов.

Анкерные болты

Анкерные болты — это болты, которые предназначены для крепления конструктивного элемента или компонента к бетонной плите или заливному фундаменту.Анкерные болты могут быть предварительно установлены на место во время заливки бетонной конструкции, как и в случае плиты, используемой поверх залитого фундамента дома. Или анкеры могут быть прикреплены после того, как бетон затвердел, с помощью операции сверления для создания канала, в который можно вставить анкерный болт.

Болты глухие

Глухие болты относятся к типу болтов, который позволяет использовать крепеж в тех случаях, когда приложение не позволяет получить доступ к обеим сторонам болта для затягивания или затяжки болта. Простым примером этого является обычный болт с рычагом, который используется для крепления предметов к стене в месте между опорными балками.

Болты с квадратным подголовком

Болты с квадратным подголовком представляют собой самоблокирующиеся болты, обеспечивающие определенный уровень безопасности за счет использования куполообразной головки для скрытого монтажа, которая обеспечивает доступ для снятия или ослабления этих болтов только со стороны болта с гайкой. Под куполообразной головкой болта находится квадратная секция, которая может быть вставлена ​​в соответствующий квадратный вырез, чтобы обеспечить функцию самоблокировки, которая позволяет затягивать болт со стороны гайки без необходимости удерживать головку гаечным ключом.

Болты с двойным концом

Двухсторонние болты иногда называют шпильками и имеют резьбовую часть на каждом конце болта без традиционной головки. Один конец предназначен для ввинчивания в подходящее отверстие, на которое нарезана сопряженная резьба, а другой конец имеет резьбу для поддержки гайки. Внешний вид аналогичен стержню с резьбой, но традиционно не имеет резьбы по всей длине стержня и может иметь разную резьбу на каждом конце.

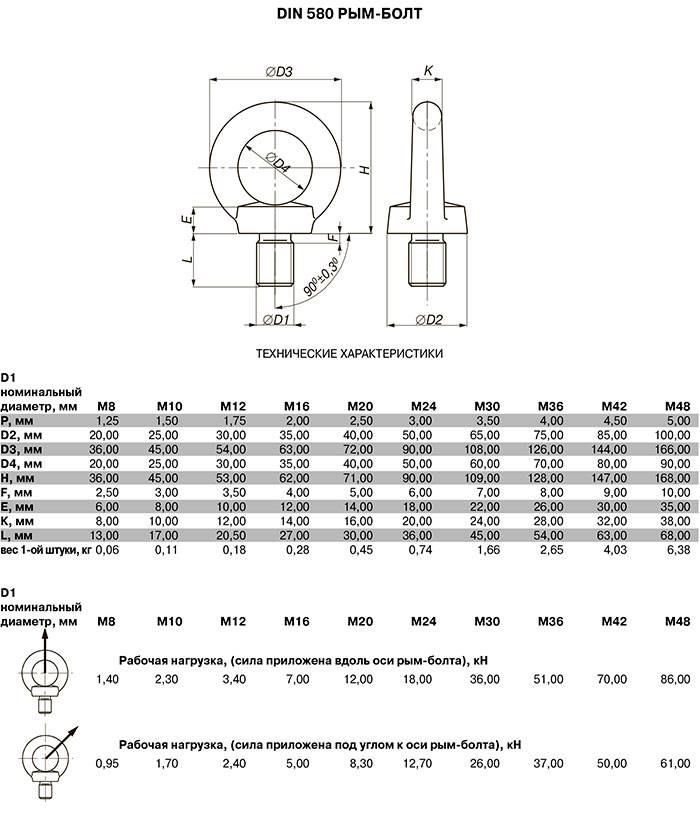

Болты с проушиной

Болты с проушиной имеют полностью закрытый или частично закрытый конец с петлей вместо традиционной головки болта.В некоторых случаях петлю можно использовать для подъема объекта, к которому прикреплен рым-болт. Некоторые рым-болты не предназначены для подъема, а могут использоваться для аккуратной прокладки проводов, кабелей или других подобных элементов во избежание случайного столкновения. Болты с проушиной могут предлагать дополнительные возможности в зависимости от состава материала и отделки — некоторые подходят для низкотемпературных операций, а другие не отражают свет и поэтому будут сливаться с фоном.

Болты с шестигранной головкой

Болты с шестигранной головкой, также называемые болтами с шестигранной головкой, представляют собой очень распространенную форму болтов, которые доступны в стандартных дюймовых и метрических размерах. Как следует из названия, эти болты имеют шестигранную головку, которую можно затягивать гаечным ключом или головкой. Болты с шестигранной головкой могут иметь полную резьбу или иметь буртик без резьбы.

Машинные болты

болтов машины используются для крепления вместе два кусков материала, и похожи на шестигранные болты, за исключение того, что они не будут иметь скошенную точку и не предназначены с поверхностью шайбы, несущей на нижней стороне головы. Обычно они доступны как с шестигранной, так и с квадратной головкой.

Болты с пятью головками

Болты с пятиугольной головкой представляют собой пример болта с защитой от несанкционированного доступа, который может использоваться в приложениях, где желательно снизить вероятность того, что человек, вооруженный стандартными инструментами, сможет ослабить или удалить болт. Если головка болта имеет форму пятиугольника, на этих болтах нельзя будет использовать стандартные ключи или наборы головок.

Болт с полукруглой головкой

По внешнему виду похожи на болты с квадратным подголовком, болты с круглой головкой не имеют квадратного конуса под куполообразной головкой болта и обычно используются для соединения дерева. Более мягкая природа древесины позволяет болту прижиматься к поверхности дерева и захватывать за счет трения, чтобы предотвратить вращение болта при затягивании гайки.

Болты плечевые

Болты с буртиком, также называемые болтами для снятия изоляции, имеют участок болта с резьбой меньшего диаметра, чем буртик болта (участок болта между головкой и началом резьбовой части). Болты с буртиком полезны для работы в качестве вала или оси, которые могут содержать вращающуюся часть, например подшипник или втулку.

Болты с головкой под торцевой ключ

Болты с головкой под торцевой ключ, также называемые винтами с головкой под торцевой ключ, имеют утопленную головку, которая затягивается с помощью шестигранного ключа или шестигранного ключа. Тип головки этих болтов может варьироваться от цилиндрического профиля до типа с потайной головкой с плоской головкой и формы с выпуклой головкой, в зависимости от желаемого использования. Более глубокая утопленная головка с внутренним шестигранником дает возможность увеличить крутящий момент, прилагаемый к этим крепежам, при минимальном риске снятия изоляции или повреждения головки.

Болты с Т-образной головкой

Т-головка болты или Т-слот болты имеют головки конструкцию, которая позволяет ему быть вставлена ​​в прорезь или углубление, тем самым обеспечивая болт на месте, чтобы предотвратить его от поворота, когда крепежная гайка затянута. Т-образные болты используются для закрепления топливных баков на месте, где доступ к обеим сторонам крепежа может быть невозможен во всех случаях. Болт с Т-образной головкой может быть подан в канал в машине, называемый гусеницей с Т-образным пазом, и может использоваться для закрепления объекта в любом месте по длине канала.

U-образные болты

U-образные болты — это крепежные детали, имеющие форму буквы U, которые содержат резьбовые части на каждом конце болта, на которых размещены кронштейн монтажной пластины и крепежные гайки. В то время как большинство U-образных болтов имеют полукруглый профиль, некоторые имеют прямоугольную форму. Они используются в самых разных сферах — от опорных труб до автомобильных приводов и выхлопных систем. Некоторые конструкции включают резиновое покрытие, предотвращающее износ от движения металла по металлу.В другие конструкции U-образного болта добавлены толстые резиновые прокладки для уменьшения эффекта вибрации и снижения шума. Неметаллические конструкции также доступны для использования в приложениях, где существует риск контакта U-образного болта с проводом, находящимся под напряжением.

Сводка

В этой статье представлен краткий обзор некоторых распространенных типов болтов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для болтов

Прочие «виды» статей

Больше из оборудования

»Глоссарий по болтам

AASHTO Американская ассоциация государственных служащих автомобильных дорог и транспорта наблюдает за продвижением транспортной политики и стандартов для отрасли.

анкерный болт Стальной стержень или стержень, один конец которого предназначен для встраивания в бетон, а другой конец имеет резьбу и выступает для крепления материала к бетону.Бетонный конец может быть прямым, с изогнутым крюком, кованной головкой или сварной насадкой для противодействия силам, действующим на анкерный болт.

отжиг Описывает процесс нагрева и охлаждения стали для смягчения твердости, вызванной производством или предыдущей термообработкой.

ASD Расчет допустимого напряжения (в соответствии с 9-м изданием AISC)

ASTM Американское общество испытаний и материалов — ведущая организация по разработке стандартов.Портленд Болт участвует в качестве члена с правом голоса в Комитете ASTM F16 по крепежным изделиям. Этот комитет имеет юрисдикцию в отношении более 60 стандартов крепежа.

средняя толщина покрытия Определяется либо как значение, полученное аналитическими методами, либо как среднее значение определенного количества локальных измерений толщины, которые равномерно распределены по значительной поверхности.

пруток Это пруток из углеродистой и легированной стали, который производится из горячекатаных или литых заготовок с размерами поперечного сечения, которые имеют относительно постоянный размер.

Подшипниковое соединение Болтовое соединение, в котором предполагается, что поперечные усилия передаются болтом, опирающимся на стороны отверстий в соединяемом материале. Часто обозначают на чертежах знаком «X» (т.е. A325-X), который исключает резьбы из плоскости сдвига, или «N» (например, A325-N), который включает резьбы в плоскости сдвига.

испытание на изгиб Это испытание предназначено для определения ударной вязкости или пластичности застежки. Обычно это выполняется путем изгиба крепежа по оси или на круглой оправке.

болт Крепежный элемент с головкой и внешней резьбой, предназначенный для сборки с гайкой.

Проверка твердости по Бринеллю Это распространенный метод определения твердости металлических изделий. Испытание проводится путем вдавливания твердосплавного шарикового индентора в поверхность испытуемого образца. Результирующее вдавливание измеряется, и число твердости по Бринеллю рассчитывается по формуле, которая делит испытательную силу на вдавливание. Стандарты для этого теста определены в ASTM E10.

винт с головкой под ключ Крепеж, изготовленный методом холодной штамповки, с более жесткими допусками на размер, чем болт горячей ковки.

углеродистая сталь Металлический сплав, основными элементами которого являются углерод и железо. Содержит другие микроэлементы в неопределяемых количествах.

сертификация Процедура и действие по письменной проверке соответствия процесса или материала набору применимых стандартов. Это помогает обеспечить составные продукты как для производителя, так и для конечных пользователей.

зажимная нагрузка Также называемая начальной нагрузкой или предварительным натягом, создается, когда к болту прикладывается натяжение и приводит к равному усилию и измерению сжатия двух частей. Обычно он рассчитывается как 75% минимальной испытательной нагрузки.

холодное формование Обработка материала путем пропускания металла через различные штампы при температуре ниже температуры рекристаллизации. Большинство крепежных изделий массового производства используют эту технику и требуют больших объемов производства с длительным сроком выполнения заказа.

сжимающая нагрузка Нагрузка, которая стремится сжимать или укорачивать элемент.Значение прочности на сжатие может зависеть от степени деформации.

Коррозионная стойкость Описывает способность крепежа противостоять коррозии в определенных условиях. Горячее цинкование — это экономичный способ обеспечить высокий уровень защиты от коррозии для различных областей применения и условий окружающей среды.

нарезанная резьба Метод нарезания резьбы, получаемый путем удаления материала с поверхности с помощью инструмента для резки формы.

разрушающее испытание Испытание для определения механических свойств материала или поведения предмета, которое приводит к разрушению образца или предмета.

дистрибьютор Лицо или организация, которые покупают крепежные изделия с целью их перепродажи. Обычно они специализируются на определенной отрасли и имеют стандартные крепежные детали. Дистрибьютор может изменять или не изменять крепеж перед перепродажей.

пластичность (крепежные детали с внешней резьбой) Мера способности крепежа деформироваться до точки разрушения. Изготовлены подвергнутые механической обработке испытательные образцы для оценки удлинения металла и уменьшения площади.Чем ниже отношение указанного минимального предела текучести к указанному минимальному пределу прочности на растяжение, тем выше пластичность крепежа.

удлинение Измеряет изменение длины в процентах от исходного размера.

экстензометр Это устройство измеряет линейную деформацию застежки, чтобы определить удлинение при растягивающем напряжении в контролируемой среде испытаний.

рым-болт Болт, один конец которого представляет собой замкнутое или открытое кольцо с резьбовым стержнем.

застежка Механическое устройство, которое удерживает или соединяет два или более компонентов в определенных положениях относительно друг друга и часто описывается как болт, гайка, заклепка, винт, шайба или деталь специальной формы.

идентификационная маркировка крепежа Штамп, краска или другой постоянный идентификатор, который может включать в себя информацию о производителе и применимые марки для целей сертификации.

производитель крепежа Организация, производящая из необработанной стали крепеж, отвечающий установленным стандартам.

качество крепежа Соответствие крепежа техническим характеристикам допускам на размеры, механическим свойствам и другим требованиям, установленным применимыми стандартами.

спецификация застежки Точное изложение установленных требований, которым должна удовлетворять застежка, ее материал или обработка. Он также указывает процедуру, используемую для определения того, удовлетворяются ли указанные требования. Сюда входят такие спецификации, как ASTM A194, A449, F1554 и SAE Grade 2.

стандарт крепежа Документ, в котором подробно описываются атрибуты готового крепежа и включаются такие характеристики, как геометрия, материал или химический состав, термообработка, отделка, размер партии для испытаний и упаковка. Примеры могут включать такие организации, как: Industrial Fastener Institute (IFI) и Американский национальный институт стандартов (ANSI).

испытание крепежа Определение или проверка того, что крепежный элемент соответствует требованиям спецификации.

ковка Процесс формовки необработанной стали заданной формы.Некоторыми примерами кованых изделий могут быть болты с шестигранной головкой, вилки и штифты.

трещины при ковке Они могут возникать во время изготовления крепежных деталей при операциях резки или ковки и располагаться на верхней части головки или на приподнятой периферии болтов с зазубринами.

истирание Это может произойти, когда крепеж из нержавеющей стали затягивается, тонкий слой оксида на поверхности стали может соскоблить, что приведет к свариванию гайки и шайбы.В разобранном виде свариваемый материал может быть порванным и изъеденным.

острие буравчика Термин, который описывает конус, который полностью нарезан резьбой под углом от 45 до 50 градусов и обычно встречается на стяжных винтах.

обозначение марки Постоянная маркировка, обозначающая спецификацию, используемую для изготовления застежки. Это укажет на соответствующий материал, механические свойства и другие критерии, использованные для изготовления болта.

анализ тепла Химический анализ данного тепла, производимый производителем, который определяет процентное содержание его элементов.

термостойкость Это описывает степень, в которой болт сохраняет заданные свойства, измеренные путем воздействия на материал определенной температуры и окружающей среды в течение определенного времени.

болт с шестигранной головкой Это относится к болту, изготовленному по ANSI B18.2.1, и имеет другие допуски, чем винт с шестигранной головкой.

высокопрочные болты Термин, который используется в коммерческих целях для обозначения болтов ASTM A325 или A490, которые в основном используются в строительстве.

высокотемпературные болты Болты, специально изготовленные из жаропрочных сплавов для выдерживания растягивающих нагрузок при температурах от 500 ° F до 1800 ° F. Обратитесь к ASTM A193 для получения дополнительной информации.

горячее цинкование Процесс погружения крепежных изделий в ванну с расплавленным цинком на контролируемый период времени для получения заданного веса или толщины покрытия. Это экономичный метод производства стальных изделий с высокой коррозионной стойкостью.

водородное охрупчивание Процесс, при котором высокопрочная сталь становится хрупкой и разрушается после поглощения водорода. Это может произойти при попытке оцинковать высокопрочные болты (например, ASTM A490, ASTM A354 BD). Это может произойти во время кислотной промывки перед цинкованием.

IFI Институт промышленных креплений — это торговая ассоциация североамериканских производителей крепежных изделий. Компания активно поддерживает стандарты на крепежные изделия и является партнером ASTM, ASME, SAE и других организаций по разработке спецификаций.Стандарты на дюймовые крепежные детали (2003 г.) являются ведущим справочником по техническим характеристикам механических крепежных изделий.

LRFD Расчет коэффициента нагрузки и сопротивления (в соответствии с 3-м изданием AISC)

Механически обработанный образец Это испытательный образец, подвергнутый механической обработке от полноразмерного крепежного изделия до определенных размеров для стандартизации результатов испытаний; часто указывается, когда полноразмерная застежка не может быть обоснованно или практически испытана. Этот тест используется для определения удлинения и уменьшения площади.

Отчет об испытаниях материалов Документ, подтверждающий соответствие сырья установленным требованиям и включающий результаты механических испытаний и химических анализов.

механически оцинкованный Описывает технику нанесения покрытия, заключающуюся в нанесении холодного цинкового порошка на болты с помощью холодной сварки или финишной обработки.

механические свойства Характеристики крепежа, связанные с его реакцией на приложенные нагрузки; эти свойства могут быть свойствами основного сырья или результатом производственного процесса.

гайка Изделие с внутренней резьбой, предназначенное для использования на внешней или наружной резьбе, такой как болт или шпилька, с целью затягивания или сборки двух или более компонентов.

пассивация Процесс образования оксидной пленки на поверхности нержавеющей стали путем химической обработки для повышения коррозионной стойкости крепежных деталей из нержавеющей стали. Этот процесс обычно выполняется после того, как сталь была подвергнута термической обработке (т.е. горячей ковке).

рассол Процесс удаления поверхностных оксидов химическим путем.

простой Описывает крепеж, не имеющий дополнительных покрытий или отделок, таких как цинк, горячее цинкование или краска. Также называется «черный».

пробная нагрузка (крепежная деталь с внешней резьбой) Прилагаемая растягивающая нагрузка, которую крепежный элемент должен выдерживать без каких-либо признаков остаточной деформации или разрушения. Испытательная нагрузка обычно рассчитывается как 90-93% минимального предела текучести.

пробная нагрузка (крепежная деталь с внутренней резьбой) Осевая нагрузка, приложенная к болту или резьбовой оправке, которая должна поддерживаться гайкой без признаков отслоения резьбы или разрушения.

условное напряжение условное напряжение — это величина напряжения (на кривой напряжение-деформация), при которой материал превысит предел упругости / пластичности. Другими словами, он начинает постоянно настраиваться на дальнейшее напряжение. 0,2% — это смещение от нормальной кривой напряжения / деформации (линия, проведенная параллельно нормальной кривой — смещение 0.2% деформации).

закалка Процесс термообработки погружения стали в жидкую среду для ее быстрого охлаждения, обычно в воде или масле.

закалочные трещины Неровности поверхности в виде неравномерного или беспорядочного рисунка на поверхности застежки, которые могут возникать из-за чрезмерных термических или трансформационных напряжений во время термообработки застежки.

Корпус с уменьшенным диаметром Крепежная деталь, диаметр корпуса которой не меньше минимального делительного диаметра резьбы и не больше минимального полного диаметра корпуса.

уменьшение площади Разница между исходной площадью поперечного сечения образца для испытаний на растяжение и его минимальным поперечным сечением после разрушения образца для испытаний.

рулонная резьба Метод нарезания резьбы, при котором используются матрицы для смещения, а не удаления материала для создания резьбы. Часто используется в сочетании с корпусом уменьшенного диаметра.

испытание на вращательную способность «rocap» Испытание, при котором болт собирается в стальном соединении или устройстве для измерения натяжения с помощью смазанной гайки и затягивается до не менее 10% от испытательной нагрузки болта.После первоначальной затяжки гайка поворачивается на заданные градусы вращения, и значения крутящего момента получаются для обеспечения надлежащей работы.

SAE Крепежные детали для крышек спецификации Общества инженеров автомобильной промышленности, обычно используемые в автомобилях, оборудовании и машинах.

винт Механический крепеж, предназначенный для навинчивания путем поворота головки в резьбовое отверстие или для образования собственной резьбы во время установки.

прочность на сдвиг Максимальная нагрузка, приложенная к оси крепежа, которая может выдержать до отказа.

Площадь напряжения сдвига Площадь, перпендикулярная оси крепежа, которая определяется корневым диаметром (малым диаметром) болта или винта с внешней резьбой.

соединение с критичным скольжением Высокопрочный болт зажимает соединяемые детали таким образом, что усилие сдвига сопротивляется трением между частями, а не сдвигом в корпусе болтов. Это часто обозначается на чертежах как «SC» (т.е. A325-SC).

нержавеющая сталь Сталь, в которой основным легирующим элементом является хром от 10% до 30%.Также могут быть добавлены другие легирующие элементы, такие как никель и молибден.

деформационное упрочнение Повышение прочности и твердости в результате холодной обработки стали. Это также ссылка

Анализ болтовых соединений | MechaniCalc

ПРИМЕЧАНИЕ. Эта страница использует JavaScript для форматирования уравнений для правильного отображения. Пожалуйста, включите JavaScript.


Болтовое соединение является одним из наиболее распространенных методов соединения — другие распространенные методы соединения включают клепку, сварку, прессовую посадку, штифты, шпонки и клеи.Основные компоненты болтового соединения включают резьбовой крепежный элемент, а также детали, которые необходимо соединить вместе (зажимные детали , ). Болтовое соединение работает, создавая начальную силу зажима («предварительную нагрузку») на соединение путем ввинчивания крепежа либо в гайку, либо в резьбу, которая была нарезана на одной из частей. Этот предварительный натяг гарантирует, что зажатые детали остаются в контакте и сжатии на протяжении всего срока службы соединения.

Шайбы обычно используются в стыках и служат для многих целей.Они сводят к минимуму попадание головки болта и гайки в зажимаемые детали и помогают при затяжке. Поскольку отверстия под болты могут иметь острые края или заусенцы, используются шайбы для защиты галтели под головкой болта от царапин, поскольку это критическая область, подверженная поломке. Шайбы также служат для распределения предварительного натяга и приложенного усилия на большей площади как на головке болта, так и на поверхностях зажимаемых деталей. Это снижает напряжения в подшипниках, помогает предотвратить вытягивание и помогает предотвратить повреждение поверхности зажимаемых деталей.

Содержание

Размеры резьбы

При анализе соединения необходимо знать характерные размеры как внешней резьбы, так и внутренней резьбы. Размер резьбы указывается на основе номинального (основного) диаметра и либо числа витков резьбы на дюйм (для унифицированной дюймовой резьбы), либо шага (для метрической резьбы). Размеры резьбы для крупной и мелкой резьбы можно найти в таблицах, расположенных в любом стандартном руководстве по проектированию станков, а также в таблицах размеров резьбы в Приложении.Шаг, P — это расстояние между нитками. Когда шаг выражается в дюймах, он связан с резьбой на дюйм, TPI, следующим образом:

TPI = 1 / P

Размеры резьбы (внутренняя и внешняя резьба):

Символ Единицы США Единицы СИ
Номинальный (большой) диаметр d nom в мм
Число ниток на дюйм TPI в -1
Шаг -п. в мм

В таблицах ниже представлены уравнения для некоторых представляющих интерес размеров профиля резьбы как для унифицированной дюймовой резьбы, так и для метрической резьбы ISO.В случае метрической резьбы профиль резьбы основан на параметре H, высоте основного треугольника. Значение H связано с шагом резьбы P следующим образом:

Внешняя резьба (болт) Размеры:

Уравнение, единицы США [дюймы] Уравнение, метрические единицы [мм]
Малый диаметр
d m.ext = d nom — 1.299038 / TPI

(Справочник по машинам)

d m.ext = d nom — 1,226869 · P

(Шигли)

Диаметр шага
d p.ext = d nom — 0,64951905 / TPI

(ASME B1.1, Раздел 10.1p)

d p.ext = d nom — 0,75 · H = d nom — 0,64951905 · P

(Справочник по машинам)

Размеры внутренней резьбы:

Уравнение, единицы США [дюймы] Уравнение, метрические единицы [мм]
Малый диаметр
д м.внутр = d ном — 1.08253175 / TPI

(ASME B1.1, раздел 10.1s)

d m.int = d nom — 1,25 · H = d nom — 1,08253175 · P

(Справочник по машинам)

Диаметр шага
d p.int = d nom — 0.64951905 / TPI

(ASME B1.1, раздел 8.3)

d p.int = d nom — 0,75 · H = d nom — 0,64951905 · P

(Справочник по машинам)

Наружная резьба (болт) Зоны:

В приведенных выше таблицах единицы измерения США указаны в дюймах, а метрические единицы — в миллиметрах.

Предварительный натяг

Болты устанавливаются с предварительным натягом, который гарантирует, что элементы соединения остаются зажатыми и находящимися в состоянии сжатия на протяжении всего срока службы соединения. Предварительный натяг также важен для соединений с циклической нагрузкой. Предварительная нагрузка увеличит среднее напряжение, но уменьшит переменное напряжение.

Значения предварительной нагрузки

Предварительный натяг обычно указывается в процентах от предела текучести материала болта S ty .Чтобы рассчитать силу предварительного натяга в процентах от предела текучести, используйте:

F PL =% yld · S ty A t

где% yld — процент текучести с предварительным натягом, S ty — предел текучести, а A t — площадь растягивающего напряжения.

Как правило, сила предварительного натяга должна быть не меньше максимальной растягивающей силы, которая будет приложена к соединению. Это гарантирует, что зажатые детали всегда будут в контакте и сжатии.Поскольку некоторая часть растягивающего усилия, приложенного к соединению, будет действовать, чтобы ослабить сжатие в зажатых частях, соединение будет разъединяться при значении приложенной силы, которое несколько выше, чем предварительная нагрузка. Это будет обсуждаться в следующем разделе.

Поскольку растягивающее усилие, которое будет приложено к соединению, диктует требуемый предварительный натяг, максимальная полезность болта достигается за счет его предварительного нагружения до максимально возможного значения. Пластичность материала болта определяет, насколько близко к пределу текучести болт может быть предварительно нагружен.Шигли и Линдебург рекомендуют следующие (консервативные) значения предварительной нагрузки:

где F proof — пробная нагрузка застежки. Соотношение между испытательной нагрузкой и пределом прочности таково:

F proof = S proof A t

Согласно Шигли, предел текучести примерно равен 85% предела текучести при растяжении, S ty . Исходя из S proof = 0,85 · S ty , рекомендуемая сила предварительного натяга как функция предела текучести составляет:

Учитывая, что приведенные выше значения являются консервативными, общее практическое правило заключается в том, чтобы предварительно нагружать крепеж до 2/3 предела текучести (т.е.е. % yld = 66,7%).

Релаксация предварительной нагрузки

Существует множество факторов, которые могут привести к «ослаблению» или потере предварительной нагрузки, приложенной во время установки. Колебания температуры приведут к расширению и сжатию соединительных элементов и могут вызвать увеличение или уменьшение силы предварительной нагрузки в зависимости от относительного удлинения и укорочения между застежкой и зажатыми частями. Если предварительный натяг достигается путем приложения крутящего момента к болту или гайке, это приведет к скручиванию крепежа, которое будет действовать, увеличивая натяжение болта и, следовательно, усилие предварительного натяга.Со временем это скручивание рассосется и вызовет ослабление силы предварительной нагрузки. Другие факторы, способствующие ослаблению предварительной нагрузки, включают в себя заделку и ползучесть.

Расслабление предварительного натяга можно уменьшить за счет использования механизмов фиксации резьбы, включая стопорные клеи, стопорные гайки, стопорные шайбы, стопорную проволоку и стопорные шарики / заплатки. Barrett предлагает комплексное описание механизмов блокировки резьбы.

Согласно Руководству по машинному оборудованию, ослабление предварительного натяга происходит в течение нескольких часов после установки, и, как правило, достаточно допуска на потерю предварительного натяга в размере примерно 10%.

Неопределенность предварительного натяга

Точность предварительного натяга, применяемого во время установки, сильно зависит от используемого метода затяжки. Следующая таблица адаптирована из Barrett, MIL-HDBK-60 и из Руководства по машинному оборудованию:

Метод затяжки Точность
По ощущениям ± 35%
Динамометрический ключ ± 25%
Отворот гайки ± 15%
Шайба указателя нагрузки ± 10%
Удлинение болта ± 3-5%
Тензодатчики ± 1%
Ультразвуковое зондирование ± 1%

Момент для достижения предварительного натяга

Многие из распространенных методов затяжки достигают усилия предварительного натяга за счет приложения крутящего момента к гайке или головке болта.При затяжке крепежа динамометрическим ключом, что является одним из самых простых и распространенных методов, считается, что крепежный элемент затянут должным образом после достижения указанного момента. В этом случае необходимо определить значение крутящего момента, необходимое для достижения желаемой силы предварительной нагрузки в болте. Этот крутящий момент рассчитывается с использованием:

T = K T d nom F PL

где d nom — номинальный диаметр болта, а F PL — сила предварительного натяга болта.K T — коэффициент крутящего момента, рассчитываемый по формуле:

где r t — средний радиус резьбы (эффективное место, в котором действует трение резьбы), r c — средний радиус втулки (эффективное место, в котором действует трение на поверхности подшипника), f t — коэффициент трения между поверхностями резьбы, f c — коэффициент трения между поверхностями втулки (поверхности подшипника), λ — угол подъема, а α — половина угла резьбы (α = 30 °, согласно ASME B1.1, 10.1б). Барретт дает хорошую таблицу коэффициентов трения.

Значение r t рассчитывается как половина среднего диаметра болта, который представляет собой среднее значение малого диаметра и номинального диаметра:

Площадь воротника площадь опорной поверхности части существ вращается во время установки (либо гайка или головка болта). Ширина по плоскости гайки обычно в 1,5 раза больше номинального диаметра. В этом случае средний радиус воротника рассчитывается как:

Угол упреждения λ рассчитывается по формуле:

где l — шаг на оборот (= 1 / TPI).

Shigley предоставляет таблицу коэффициентов крутящего момента, основанную на состоянии болта, которая адаптирована, как показано ниже. Если состояние болта неизвестно, для K T рекомендуется значение 0,2.

Состояние болта К Т
Без покрытия, черная отделка 0,30
оцинковка 0,20
со смазкой 0.18
с противозадирным покрытием 0,12

Из-за множества переменных, которые влияют на значение коэффициента крутящего момента, любой метод затяжки, который измеряет силу предварительного натяга косвенно через значение крутящего момента, будет по своей сути неточным. Именно по этой причине при использовании динамометрического ключа возникает большая погрешность в точности предварительной нагрузки.


Воспользуйтесь нашим калькулятором болтовых соединений, основанным на методике, описанной здесь.

  • Расчет напряжений болтового соединения
  • учитывает предварительную нагрузку, приложенную осевую нагрузку и приложенную поперечную нагрузку

Жесткость сустава

Шарнир можно рассматривать как набор пружин. Детали внутри рукоятки действуют как набор последовательно соединенных пружин, а рукоятка и болт действуют как параллельные пружины. Шов можно смоделировать, как показано ниже. Обратите внимание, что в показанном ниже шарнире рукоятка состоит только из 2 частей; однако количество частей не ограничивается двумя, и каждая часть в соединении будет представлена ​​пружиной.

Каждая пружина на рисунке выше имеет жесткость:

где A — площадь, E — модуль упругости материала, L — длина.

Жесткость болта

Когда соединение собрано правильно, весь стержень болта будет находиться в захвате вместе с некоторой длиной резьбы. Жесткость хвостовика определяется по формуле:

где A nom — номинальная площадь болта, E bolt — модуль упругости материала болта, а L shank — длина стержня болта.

Жесткость резьбовой части в захвате определяется по формуле:

где A t — площадь растягивающего напряжения, а L thd.g — длина резьбовой части внутри рукоятки.

Хвостовик и резьбовая часть болта будут действовать как пружины, включенные последовательно, так что эффективная жесткость части болта в захвате определяется выражением:

Согласно ASME B18.2.1, номинальная длина резьбы болтов дюймовой серии определяется по формуле:

Длину стержня болта можно определить по:

L хвостовик = L — L штырь

Длина резьбы в рукоятке определяется по:

L тыс.г = L г — L хвостовик

, где L г — длина ручки.

Жесткость захвата

Жесткость захвата определяется расчетом на основе упрощенного метода конуса давления, представленного Шигли. Этот метод предсказывает распределение давления по толщине захвата. Конус давления для соединения можно визуализировать на диаграмме ниже.

Часть детали внутри конуса давления называется усеченным конусом .Каждая часть рукоятки будет содержать 1 или 2 усеченных пирамиды. Жесткость отдельного усеченного конуса определяется:

где d — внутренний диаметр усеченного конуса, D — наименьшее значение внешнего диаметра усеченного конуса, t — толщина усеченного конуса, E — модуль упругости материала, а α — угол конуса давления. Шигли рекомендует значение 30 ° для α.

Высота прижимного конуса зависит от длины захвата, L g , которая представляет собой общую толщину деталей, зажимаемых в соединении (см. Рисунок выше).В соединении с гайкой прижимной конус начинается под головкой болта и заканчивается под гайкой. В этом случае диаметры усеченного конуса легко определить по диаметрам опорных поверхностей. В резьбовом соединении конус давления начинается под головкой болта и заканчивается в резьбовой части последней пластины. Согласно Шигли, эффективная толщина захвата конечной плиты определяется как:

L ‘ g.p2 = min (t, d nom ) / 2

где t — толщина листа, а d nom — номинальный диаметр болта.Диаметр усеченного на конце конуса давления принимается равным 1,5 · d ном.

Жесткость захвата рассчитывается с учетом того, что усеченные концы действуют как последовательно соединенные пружины:

Приблизительная жесткость захвата

Шигли предлагает уравнение, которое вычисляет правильную жесткость захвата в случае, если каждая часть в захвате имеет одинаковый модуль упругости:

В уравнении выше, Е представляет собой модуль упругости материала, L г является длина захвата, α представляет собой угол усеченного (30 °), г ЬН представляет собой диаметр опорной поверхности под головкой болта, и d — внутренний диаметр усеченного конуса.

Значение d может быть либо номинальным диаметром болта (для более приблизительного результата), либо диаметром отверстия в самой центральной части соединения (для более точного результата).

Если все части в захвате имеют одинаковый модуль упругости, то жесткость захвата, рассчитанная с использованием приведенного выше уравнения, будет такой же, как жесткость захвата, рассчитанная с использованием полной процедуры. Однако, если детали имеют разные модули упругости, близкого приближения все же можно достичь, вычислив эффективный модуль упругости для захвата:

где E p — модуль упругости детали в рукоятке, а L p — толщина детали в рукоятке.

Еще более упрощенное уравнение для жесткости захвата можно найти, если предположить, что диаметр головки болта на 50 процентов больше, чем номинальный диаметр болта (т.е. d bh = 1,5 · d nom ):

Болтовые соединения стальных и мостовых конструкций

  • Инструменты для болтов
    • Цилиндры для натяжения болтов
      • Тип ES, одноступенчатый
      • Тип SES, одноступенчатый, простой
      • Тип ESH, одноступенчатый, с полым поршнем
      • Тип ESX, одноступенчатый, с быстрой заменой
      • Тип MS, многоступенчатый -ступенчатый
      • Тип MSH многоступенчатый, полый поршень
      • Тип Twin
      • Тип Сегмент
      • Большой масштаб
      • Система документации
      • Калибровка цилиндра натяжения болта
      • Принадлежности
    • Гидравлические гайки
      • Принадлежности
    • Гидравлические динамометрические ключи
      • Тип CX
      • Тип D-Flex
      • Тип DRS
      • Тип DKS
      • Принадлежности двухшланговый
      • Принадлежности одинарный шланг
      • Тестер статического крутящего момента
    • Гайковерты
      • Тип EDS электрические
      • Тип ADS с батарейным питанием
      • Тип PDS пневматический
      • Тип MDS механический al
      • Принадлежности
      • Тестер динамического крутящего момента
      • Измеритель крутящего момента для гайковернов ITH
    • Гидравлические насосы для цилиндров натяжения болтов
      • Series Hydro-MAX
      • Series Eco-MAX
      • Series Micro-MAX
      • Series Aero-MAX
      • Series Travel-MAX
      • Series Lever-MAX
    • Гидравлические насосы для динамометрических ключей
      • Hydro-DAX V-series
      • Hydro-DAX V18 аккумулятор
      • Aero-DAX 19
      • Ручной насос DA 16
    • Системы контроля и контроля
      • Система документации PD / PSD
      • Калибровка цилиндра натяжения болтов
      • Тестер статического момента
      • Тестер динамического крутящего момента
      • Моментометр
  • Проектирование
    • Проектирование
    • Инновации и качество
    • Инжиниринговые услуги
  • Крепежные изделия
      900 13 Стандартные крепежные элементы
    • ITH Круглые гайки RMS / RMZ
    • Системы крепления IHF
    • Натяжная гайка
  • Обслуживание
    • Обслуживание клиентов
    • Услуги по сборке
    • Обучение инструментам ITH
    • Аренда инструментов
  • Промышленные решения
    • Газ И паровые турбины
    • Ветровые турбины
    • Дизельные и газовые двигатели
    • Гидроэнергетика
    • Электростанции
    • Компрессоры и насосы
    • Редукторы
    • Краны
    • Строительство и горнодобывающая промышленность
    • Морское и морское строительство
    • Нефть и газ
    • Сталь Строительство
    • Сталелитейные заводы
  • ITH
    • О компании ITH
    • Карьера
    • Новости
    • Карта сайта
  • Контакты
    • Контактный лист
  • Промышленные решения
    • Газовые и паровые турбины
    • Ветряные турбины
    • Дизельные и газовые двигатели
    • Гидроэнергетика
    • Электростанции
    • Компрессоры и насосы
    • Редукторы
    • Краны
    • Строительные машины
    • Морские и морские работы
    • Нефть и газ
    • Стальные конструкции
    • Сталелитейные заводы
  • Новости
  • Об ITH
    • Портрет компании
    • Работник в ITH
    • Социальная ответственность
  • Контакт
    • Контактный лист
  • Карта сайта
Прямой контакт: + 49 291-9962555
Поиск по ключевому слову
en ру Это fr es де ае JA

DS PZInż: обзор, характеристики, сравнение

Предлагаемый проект среднего танка, разработанный в моторном отделении завода «Национальный машиностроительный завод» (Dział Silnikowy PZInż) в конце 1930-х годов в Польше.Эта машина представляла собой дальнейшее развитие танка 10TP и должна была отличаться подвеской Christie, усиленной броней и более мощным вооружением. Большинство узлов танка было уничтожено во время бомбардировок промышленных районов Варшавы в 1939 году.

Нация Польша Польша

Уровень Уровень V

Тип Средний танк Средний танк

Стоимость Кредиты 365 000 Опыт 13 230

Собрание военных руководств США: бесплатные тексты: бесплатное скачивание, заимствование и потоковая передача: Интернет-архив

Темы: стрельба, подрыв, капсюль, взрывчатка, проволока, прикрепление, устройство, мины-ловушки, неэлектрические, сборка ,…

favouritefavorite (8 отзывов)
Темы: предохранитель, граната, труба, самодельное, капсюль, взрывчатка, металл, дыра, проволока, диаметр, самодельные боеприпасы, …

Темы: стрельба, противник, огонь, метры, взрыватель, удаление, позиция, проволока, мина, камуфляж, нажимная пластина, …

Темы: противник, команда, тыл, штык, слева, атака, контратака, фаза, рука, цель, левая нога, левая…

Темы: снайпер, команда, цель, враг, винтовка, антенна, стрельба, оружие, метры, дальность, огневая позиция, …

Темы: взвод, враг, командир, патруль, команда, рейнджер, огонь, отряд, действия, охрана, сержант взвода, …

Темы: устройство, взрывчатое вещество, смазка, оценка, смесь, органическое, двигатель, испытание, предмет, материал, полный…

Темы: толпа, пистолет, газ, оружие, полиция, тип, рука, бой, стрельба, нож, члены мафии, газовые гранаты, слеза …

Темы: боевые действия, спецназ, силы, враг, боевые действия, особые, театр, операции, оперативный, район, отряд, партизанский …

Темы: карта, сетка, рельеф, контур, метры, навигация, расстояние, азимут, карты, рисунок, особенности местности ,…

Темы: снайпер, цель, снайперы, команда, враг, дальность, винтовка, стрельба, оружие, метры, снайперская винтовка, стрельба …

Темы: воспламенитель, задержка, предохранитель, смесь, зажигание, материал, кислота, контейнер, воспламенитель, зажигательные вещества, задержка …

Темы: sfod, миссия, операции, батальон, разведка, разведка, цель, sfods, оперативный ,…

Темы: пациент, острый, тяжелый, боль, респираторный, симптомы, инфекция, дифференциал, лихорадка, кожа, нервная …

Темы: снег, выживание, помощь, вода, лавина, сигнализация, морской, воздушный, холода, горный, студенческий …

Темы: снайпер, цель, противник, патруль, местность, снайперы, цели, дальность, ученик, наблюдение, дальность…

Темы: солдат, фитнес, упражнения, физический, солдат, мускулистые, мышцы, тренировка, тело, повторы, …

Полевое руководство армии США № FM 3-55.93 Операции по наблюдению за подразделениями на больших расстояниях 2009-06-23. Предисловие xiii Краткое описание изменений xv Глава 1 ОПЕРАЦИИ ПОЛНОСПЕКТРА 1-1 Раздел I. ВИДЫ И КОМБИНАЦИИ АРМИЧЕСКИХ ОПЕРАЦИЙ 1-1 Четыре типа армейских операций 1-1 Разведка 1-2 Раздел II.ОТДЕЛЕНИЯ РАЗВЕДКИ И НАБЛЮДЕНИЯ ЗА ПЕХОЙ 1-2 Характеристики 1-2 Миссии и организации 1-3 Раздел III. КОМПАНИЯ ПО ДАЛЬНЕМУ НАБЛЮДЕНИЮ 1-3 Основные миссии 1-4 Вторичные миссии 1-4 Сравнение со специальными …
Темы: Армия США, Полевое руководство, Военное наблюдение — США, Оперативное искусство (Военная наука) …

Отчет Розуэлла: Дело закрыто. Содержание Предисловие Руководство для читателей v Введение i РАЗДЕЛ ПЕРВЫЙ. Катастрофы с летающими тарелками и инопланетные тела 5 1.1 «Места крушения», сценарии и методы исследования 11 1.2 Падение манекена с воздушного шара на большой высоте 23 1.3 Полеты на воздушном шаре на большой высоте 37 1.4 Сравнение показаний свидетелей с деятельностью ВВС США 55 РАЗДЕЛ ВТОРОЙ Отчеты о телах в полевом госпитале армии Розуэлла 75 2.1 «Пропавшие» медсестра и педиатр 81 2.2 Самолет …
Темы: США. Военно-воздушные силы, Неопознанные летающие объекты — Наблюдения и встречи — Нью-Мексико —…

favouritefavoritefavorite (Отзывов: 1)
Темы: снег, лыжи, лыжи, холод, одежда, местность, тело, палки, холодная погода, лыжные палки, вес тела, глубина…

Темы: винтовка, сетка, прицелы, глушитель, контрснайпер, мишень, центр, прицел, стрелок, оптический прицел, плоский …

TM 9-237 Теория и применение сварки 1967-11-06 «Это техническое руководство опубликовано для персонала, занимающегося сваркой и другими операциями по соединению металлов при производстве и техническом обслуживании оборудования.Он содержит информацию, как указано ниже … »Оцифровано AHEC (Коллекции наследия армии США) http://www.carlisle.army.mil/ahec/
Темы: Техническое руководство, Пайка и пайка — Руководства, руководства и т. Д. , Пайка — Справочники, руководства, …

Коллекция военных мануалов США

11,45311K

23 декабря 2002 г. 12/02

по Соединенные Штаты.Департамент армии и Департамент ВВС и Департамент ВМФ

тексты

глаз 11,453
избранное 15
комментарий 0

FM 4-25.11 Первая помощь 2002-12-23 «Это руководство отвечает потребностям обучения по оказанию первой помощи отдельным военнослужащим. Поскольку медицинский персонал не всегда доступен, немедицинские военнослужащие должны в значительной степени полагаться на свои собственные навыки и знания методов жизнеобеспечения. чтобы выжить на интегрированном поле боя. В этой публикации описывается как самопомощь, так и помощь другим военнослужащим (помощь напарникам). Что еще более важно, в ней подчеркиваются быстрые и эффективные действия по поддержанию жизни …
Темы: Первая помощь, США.- Военно-морской флот — Справочники, руководства и т.д., Армия США, США. — ВВС …

Темы: город, противник, огонь, операции, постройки, пехота, поддержка, бой, батальон, взвод, рота …

Полевое руководство армии США № FM 5-426 Carpentry 1995-10-03. СОДЕРЖАНИЕ Глава 1. Строительные чертежи 1-1 Архитектурные символы, условные обозначения линий и условные обозначения материалов 1-1 Рабочие чертежи 1-2 Планы участка 1-3 Уровни 1-4 Планы этажей 1-4 Детальные чертежи 1-7 Разделы 1- 7 Детали 1-10 Чертежи деревянного каркаса 1-10 Легкий деревянный каркас 1-12 Тяжелый деревянный каркас 1-17 Глава 2.Планирование строительства и материалы 2-1 Планирование 2-1 Метод строительства на месте 2-1 Метод панелей 2-2 Материалы 2-3 Пиломатериалы 2-3 …
Темы: Армия США, Полевое руководство, Плотницкие работы, США. Армия, США. — Армия — Справочники, …

FM 23-71 Rifle Marksmanship 1964-07-27 «Это руководство представляет собой учебное руководство по развитию и поддержанию навыков стрельбы из винтовки у отдельных солдат и применимо как к ядерной, так и к неядерной войне.»Оцифровано цифровой библиотекой Объединенной исследовательской библиотеки, Центр по объединенным вооружениям армии США http://cgsc.cdmhost.com/cdm/
Темы: Стрельба, США. — Армия — Огнестрельное оружие — Справочники, руководства и т. Д. США. Армия, …

Темы: партизаны, военные, арка, силы, засада, армия, враг, патруль, войска, партизаны, малые победы, …

Темы: физическое, фитнес, мышцы, тюлень, сила, флот, упражнения, тренировка, таблица, растяжка, ведущий партнер…

Темы: подрыв, заряд, снос, детонация, рисунок, взрывчатое вещество, капсюль, заряды, стрельба, взрывчатые вещества, …

.

Добавить комментарий

Ваш адрес email не будет опубликован.
