Мотопила или бензопила «Дружба» одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко А.Г. более шести десятков лет назад.

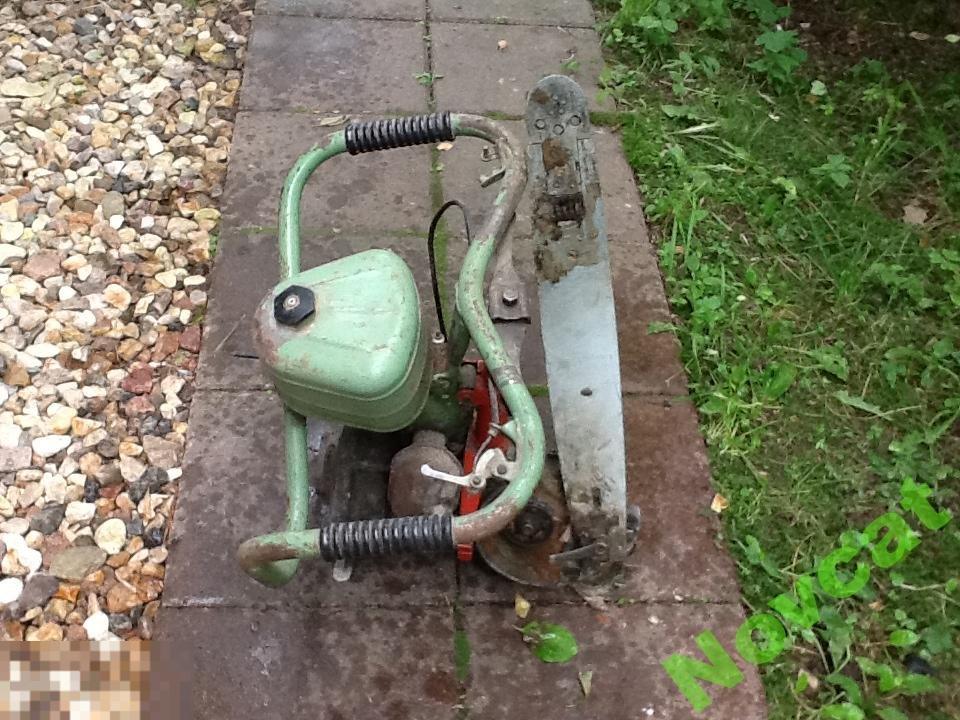

Бензопила Дружба: устройство, обзор моделей и преимущества

Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики:

  • наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с воздушным охлаждением и рабочим объёмом 94 куб. см;
  • мощность 4 л/с;
  • редуктор состоит из корпуса и двух конических шестерен;
  • для смазки двигателя используется смесь на основе масла и бензина;
  • выполнение двигателя и пильного аппарата бензопилы представлено независимыми узлами, объединяемыми между фланцевым соединением и фиксируемым хомутом.

Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.

Относительно недавно стартовая модель была оснащена совершенно новым карбюратором КМП-100-У, что дало пиле название «Дружба-4м-Электрон» и «Дружба-Алтай». Несмотря на достойные технические характеристики, модель не нашла очень широкого распространения в других странах.

Основные недостатком пилы «Дружба» является её значительный вес, составляющий12 кг, а также наличие съёмного тросового стартера, которые не слишком удобен в применении и достаточно часто теряется. Кроме всего прочего, конструкция не имеет многих защитных элементов, способных обеспечивать безопасность работы, включая кнопку «Стоп», тормоз на цепь, а также функцию Anti-kick. Однако, конструкционная простота и невысокая стоимость, в сочетании с высокой производительностью, сделали этот агрегат очень популярным.

Как собрать бензопилу Дружба (видео)

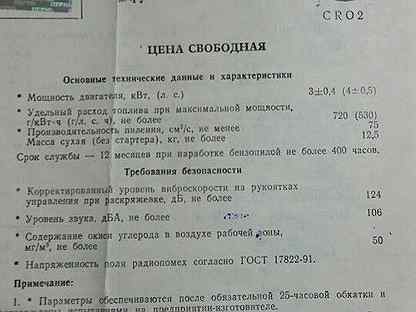

Технические характеристики бензопил Дружба

В зависимости от модификации, технические характеристики бензопилы «Дружба» могут варьироваться, что нужно обязательно учитывать при выборе оборудования и его обслуживании в процессе эксплуатации.

Параметры и характеристики

«Дружба-2»

«Дружба-4М Электрон»

«Дружба-5Э»

Мощность устройства

2,2 кВт

2,94 кВт

3,7 кВт

Показатели частоты вращения

3200 об/мин

5200 об/мин

6200 об/мин

Наличие автоматической цепной смазки

Отсутствует

Присутствует

Присутствует

Наличие электронного зажигания

Отсутствует

Присутствует

Присутствует

Объём бака смазочной системы

240 мл

240 мл

240 мл

Длина шины

45 см

45 см

45 см

Вес агрегата

12,5 кг

12,5 кг

11,7 кг

Габаритные размеры

46х50х86,5 см

46х50х86,5 см

46х46х88 см

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

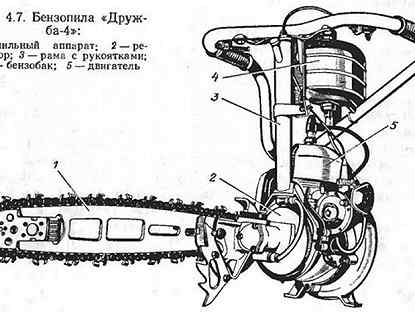

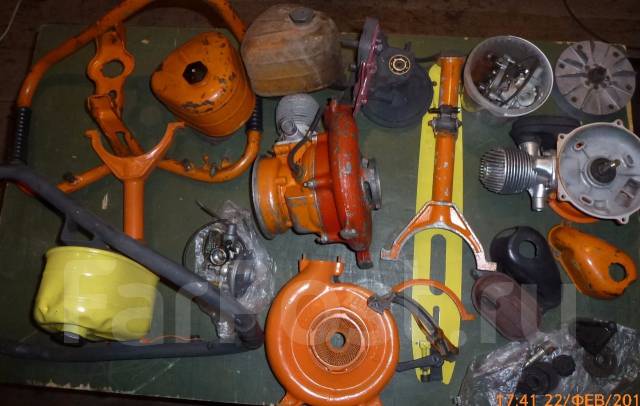

В состав бензопилы «Дружба-4М Электрон» входит:

  • двигатель;
  • редуктор;
  • рама;
  • пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
  • съемный стартер;
  • система питания;
  • смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

  • проблемы со смазочной системой;
  • проблемы с любыми узлами двигателя;
  • поломка самого двигателя;
  • проблемы с контактным зажиганием;
  • полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

  • если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
  • перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
  • быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
  • перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Регулировка карбюратора пилы

Если избыточное количество топливной смеси устранено, а работоспособность устройства не восстановлена, то требуется отрегулировать карбюратор и осуществить чистку глушителя. Чтобы выполнить самостоятельную регулировку карбюратора, необходимо воспользоваться следующими несложными рекомендациями:

  • прокрутить до упора топливный винт;
  • отвинтить топливный винт ровно на три оборота;
  • максимально прочно закрутить воздушный винт;
  • отвинтить винт на пару строгих оборотов;
  • выполнить уплотнение при помощи герметика или обернуть переходную муфту тонкой жестяной полоской.

Как работает бензопила Дружба (видео)

Проверить на прочность, надёжность и герметичность все соединения. Если двигатель бензопилы Дружба» сохраняет работоспособность исключительно на подаче малых оборотов, а при наличии значительной нагрузки агрегат быстро глохнет, то при правильно отрегулированном карбюраторе следует обратить внимание на систему глушителя. Как правило, такая проблема связана с засорением этого узла. Особенно часто засор искрогасителя глушителя наблюдается в следующих случаях:

  • применение для заливки в топливную систему смеси с некачественным маслом;
  • применение для заливки в топливную систему смеси с повышенным содержанием масла;
  • применение для заливки в топливную систему смеси, содержащей не предназначенного для такого типа двигателя масла.

При обнаружении причины сбоя в работоспособности пилы, необходимо демонтировать глушитель и тщательно его прочистить при помощи любых моющих средств, после чего просушить посредством фена. Обязательным условием является замена топливной смеси на оптимальный состав, который рекомендован к использованию производителем оборудования и прописан в прилагаемой к бензопиле инструкции по эксплуатации.

О технике безопасности

Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:

  • проверка герметичности топливной системы;
  • проверка закрепления цилиндра;
  • проверка закрепления карбюратора;
  • проверка закрепления глушителя;
  • проверка затяжки стального крепежа снаружи;
  • смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
  • смазка троса стартера литолом-24;
  • очистка сетки воздушного фильтра на карбюраторе.

Следует помнить, что при засорении межреберного цилиндрового пространства вызывает значительное снижение охлаждения, сильный перегрев и ускоренный износ рабочей поверхности. Через 24 часов наработки должна производиться частичная разборка с последующим тщательным удалением нагара.

При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:

  • запрещается осуществлять работы одной рукой;
  • рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток;
  • перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров;
  • работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры;
  • необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.

Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.

Бензопилы Дружба — устройство, характеристики, карбюратор

Бензопилы марки Дружба выделяются своей надежностью, выносливостью и неприхотливостью к качеству горючего. Эти инструменты отечественного производства часто используются для выполнения сложных задач в строительстве и на валке леса. Во время эксплуатации они показывают высокую скорость работы и способность распиливать древесину любого типа.

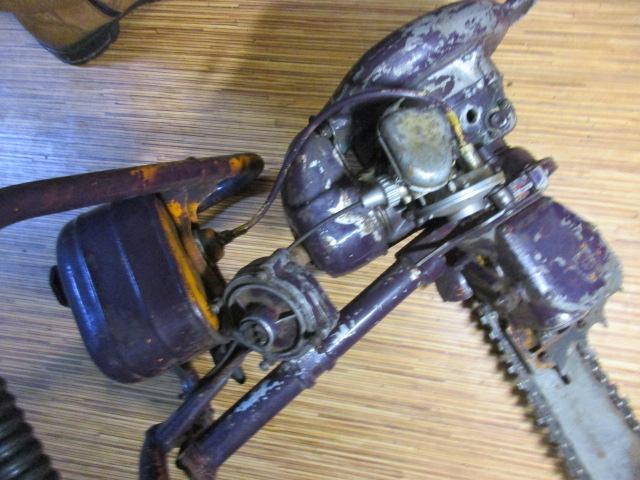

Устройство бензопилы Дружба

В базовую комплектацию каждой модели Дружба входит мощный отечественный бензиновый мотор марки МП-1. Этот двигатель выделяется высокой выносливостью, хорошими тяговыми параметрами, солидным запасом крутящего момента и высоким рабочим ресурсом. Двигатель этой марки не нуждается в дорогом обслуживании и не требует частой замены деталей.

Для охлаждения мотора отечественный завод-производитель предусмотрел в устройстве инструмента эффективную систему принудительной циркуляции воздуха. За запуск мотора отвечает надежный ручной стартер. При работе детали ДВС смазываются маслом, которое оператор добавляет в бензин при смешивании топливной смеси. Для очистки воздуха, который подается в карбюратор, отвечает долговечный поролоновый фильтр.

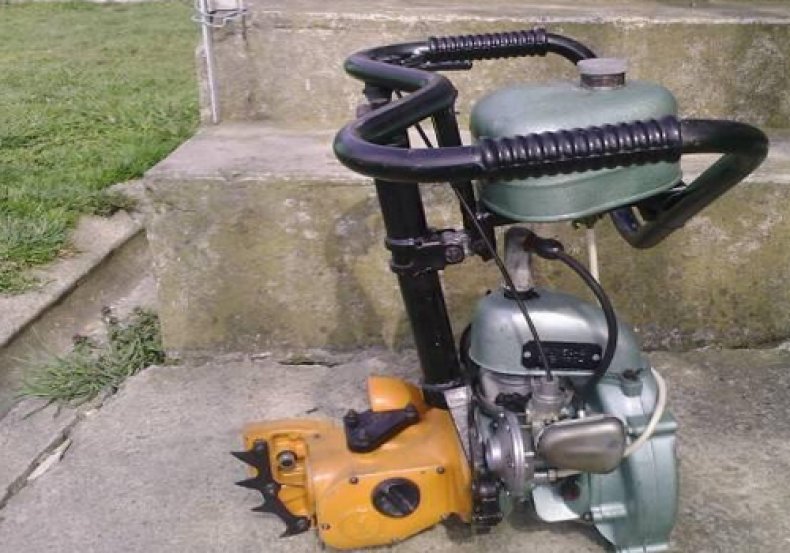

Для связи пильной гарнитуры с мотором в устройстве пилы предусмотрены фланцевые соединения. Они фиксируются хомутом, который крепится на рукоятке пилы. Это необычное конструктивное решение дает возможность владельцу инструмента поворачивать шину с цепью под любым необходимым для работы углом. Кроме того, эта компоновка дает возможность быстро отсоединить двигатель пилы для дальнейшего изготовления различных самоделок.

Каждая модель Дружба оборудована стандартным 2-камерным карбюратором. Для генерации свечи в устройстве пилы отвечает электронная система зажигания и свеча. Для подавления шума работающего двигателя модель оснащена базовым глушителем, отведенным в сторону от оператора.

За образование и стабильную передачу крутящего момента от мотора на цепную гарнитуру отвечает редуктор. Для его изготовления производитель использует качественную закаленную сталь, покрытую защитным хромированным сплавом. Это значительно увеличивает рабочий ресурс механизма и повышает его устойчивость перед нагреванием и ржавчиной.

Технические характеристики модели

Большой популярности среди населения моделям Дружба удалось достичь за счет отличных технических параметров. У моделей Дружба 2 и Дружба 4 они практически одинаковы. Единственная разница лишь в мощности двигателя – бензопила Дружба-2 оборудуется мотором, мощностью 2100 Ватт, в то время как бензопила Дружба-4 комплектуется ДВС, мощность которого составляет 2600 Ватт.

Остальные характеристики моделей включают:

  • вместительность резервуара для заправки топливной смесью – 550 мл;
  • емкость бака для смазки цепи – 260 мл;
  • длина используемой шины – 45 см;
  • шаг штатной пильной цепи – 0,325 «;
  • масса в рабочем виде – 12 кг.

При объеме двигателя в 94 см3 максимальная скорость вращения коленчатого вала бензопилы составляет 5200 об/мин.

Регулировка карбюратора бензопилы Дружба

Необходимость настройки карбюратора пилы возникает из-за длительного использования топливной смеси, приготовленной в неправильном соотношении ее компонентов. В руководстве по эксплуатации модели указано, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть, в 1 л бензина нужно разбавлять 65 мл моторного масла. Если не придерживаться этой пропорции, то возникнут проблемы с  цилиндро-поршневой группой и системой зажигания инструмента. В результате свечу начнет заливать маслом, и увеличиться количество потребляемого инструментом горючего.

Перед регулировкой карбюратора нужно осмотреть бензиновый клапан. Вполне возможно, что во время работы он сместился вовнутрь, в результате чего мотор пилы начал работать с перебоями. Если клапан на своем месте, нужно приступать к регулировке карбюратора.

Инструкция по ремонту выглядит следующим образом:

  1. Вначале нужно завести инструмент и дать ему поработать на холостых оборотах;
  2. Далее потребуется до конца закрутить топливный болт, после чего отвернуть его на 3 оборота в обратную сторону;
  3. Затем нужно до конца закрутить воздушный регулировочный болт. Как только мотор пилы начнет работать на максимальных оборотах, болт потребуется отвернуть на 2 оборота в обратную сторону.

https://www.youtube. com/watch?v=VNTZAEF02Qc

После настройки нужно заглушить двигатель и снять защитный корпус. Далее потребуется проверить все имеющиеся уплотнители. Оператору следует убедиться в том, что внутри конструкции инструмента не образуется подсос воздуха. После этого можно установить защитный корпус и продолжить работу с инструментом.

Как выставить зажигание на бензопиле Дружба?

Проблемы, которые возникают в контактной системе зажигания пилы, зачастую связаны с механическими повреждениями инструмента. В результате ударов нарушается дистанция между маховиком и магнето пилы.

Регулировка расстояния между деталями должна выполняться в таком порядке:

  1. Сначала потребуется снять защитный корпус инструмента, и почистить внутреннее пространство от скопившейся пыли;
  2. После этого нужно установить штатный поршень бензопилы в его изначальное положение;
  3. Далее потребуется проверить величину зазора. Согласно инструкции, он должен составлять не менее 0,3 мм. Если эта величина меньше, то ее потребуется увеличить. Для этого нужно открутить винт крепления, и отодвинуть магнето на нужное расстояние от катушки;
  4. После этого нужно закрутить крепежный винт и снова проверить зазор.

Чтобы избежать проблем с контактным зажиганием бензопилы Дружба в дальнейшем, его потребуется переделать на бесконтактное.

Что можно сделать из бензопилы Дружба?

Нестандартный метод крепления двигателя в устройстве инструмента дает его владельцу возможность сделать на основе мотора различные полезные самоделки из бензопилы Дружба. После их использования двигатель всегда можно снять и установить обратно на бензопилу.

Мопед из бензопилы Дружба

Основой для сборки самодельного велосипеда с двигателем служит мотор от бензопилы Дружба. Для передачи крутящего момента от ДВС на ведущее колесо используется обыкновенная велосипедная цепь, установленная на зубчатую пару.

Для безопасного передвижения по горной местности велосипед с двигателем от бензопилы Дружба потребуется оборудовать надежными амортизаторами и тормозной системой.

Для сборки такого транспортного средства лучше всего использовать редуктор, передаточное число которого составляет 18:1. Этот элемент даст возможность передвигаться на мопеде со средней скоростью обычного велосипеда.

Мопед из бензопилы Дружба выделяется простой своей конструкции. При необходимости его владелец может выполнить быстрый ремонт транспортного средства, используя для этого только гаечный ключ и отвертку.

Мотоблок из бензопилы Дружба

Для изготовления мотоблока потребуется собрать надежную раму. Для ее изготовления подойдут металлические уголки и трубы, которые нужно предварительно покрасить. Готовая рама будет иметь форму куба, углы в котором должны составлять 32×32 мм.

Двигатель потребуется закрепить на верхних поперечных каркасных углах. Между рамой и мотором нужно постелить толстый слой резинового покрытия, которое будет гасить вибрации от двигателя. Топливный бак потребуется закрепить немного ниже, используя для этого кронштейны.

Готовый мотоблок будет передвигаться на заранее изготовленных колесных опорах. Последние нужно закрепить при помощи валовых ходовых подшипников, которые должны быть установлены на продольных уголках.

В итоге у изготовителя должен получиться надежный мотоблок, в котором центр тяжести будет располагаться над колесными опорами. При необходимости оборудование можно утяжелить, установив груз в передней части опорной рамы.

Снегоход из бензопилы Дружба

Основой самодельного снегохода служит опорная металлическая рама. Двигатель нужно установить в передней части каркаса, надежно закрепив его мощными болтами.

Для управления самоделкой ее потребуется оборудовать стандартным рулевым управлением, к которому нужно вывести ручку газа и педаль тормоза. Снегоход из бензопилы Дружба также должен быть оснащен надежными амортизаторами.

Для передвижения самоделки можно выбрать гусеничный механизм или ходовую часть, скомбинированную из гусениц и лыж. Для передачи крутящего момента от мотора на ходовую часть снегоход потребуется оборудовать центробежным сцеплением с цепью и поликлиновым ремнем.

Чтобы повысить тягу на вал привода гусеничного механизма нужно установить шестерню с диаметром больше размера привода пилы Дружба.

Лодочный мотор из бензопилы Дружба

Мотор для резиновой лодки – это одна из самых простых самоделок. Основная задача изготовителя – передать усилие от двигателя на винт. Трансмиссия для лодочного мотора не нужна. Тем не менее, для самоделки потребуется выточить прочный переходник, который будет монтироваться между ведущей шестерней бензопилы и гребным валом.

Изготовителю нужно продумать надежную защиту для внутренних деталей мотора. Все его запчасти должны быть помещены в пластиковый корпус, внутрь которого не будут попадать брызги воды.

Мотокультиватор из бензопилы Дружба

Культиватор из бензопилы должен быть оборудован крепкой опорной рамой, к которой будут крепиться все остальные детали самоделки. Для изготовления рамы нужно использовать предварительно окрашенные металлические уголки и трубы.

Ходовая часть культиватора должна состоять из пары небольших колес, которые можно взять от старой детской коляски. Для передачи крутящего усилия от мотора на колеса используется редуктор, цепь и шестерни.

Мотор нужно надежно закрепить в передней части рамы. В задней ее части потребуется установить груз. Он будет давить на колеса, что сделает культиватор более устойчивым при работе на рыхлой почве.

Пилорама из бензопилы Дружба

Самодельная пилорама даст изготовителю возможность получать различные строительные материалы. В дальнейшем оператор сможет распускать на доски крупные бревна, а также заготавливать большие объема древесины для печного отопления.

Для сборки пилорамы потребуется крепкий каркас. На нем неподвижно устанавливается бензопила. При работе бревно будет лежать неподвижно, а пила – ровно распиливать его без косых швов и виляний в стороны. Чтобы иметь возможность регулировать толщину получаемых досок, самодельную пилораму потребуется оборудовать кареткой с четырьмя подъемными винтами. При работе пила будет крепиться в каретку, а оператор сможет регулировать толщину досок, поднимая или опуская последнюю.

Косилка из бензопилы Дружба

Для изготовления косилки своими руками потребуется подготовить самодельные корпус и защитный кожух, небольшие колеса, а также нож. Последний можно взять от старой бензиновой косы или от ненужной газонокосилки.

Режущий нож потребуется прикрепить в нижней части корпуса. Для передачи усилия от двигателя на режущий элемент лучше всего использовать редуктор. Сам мотор от бензопилы Дружба нужно закрепить в центре косилки – это сделает самоделку сбалансированной и устойчивой.

Для удобства при эксплуатации конструкции ее потребуется оборудовать длинной П-образной рукояткой. Верхнюю центральную часть последней нужно покрыть прорезиненным материалом, который будет препятствовать проскальзыванию рук оператора.

Готовая косилка выделяется экономичностью и простотой в использовании. В среднем за час работы самоделка будет потреблять не более 0,5 л топлива.

Лебедка из бензопилы Дружба

Для сборки лебедки потребуется сварить прочную раму. В задней части каркаса нужно закрепить двигатель и барабан, на который будет наматываться трос. Для передачи усилия от ДВС пилы Дружба на барабан лучше всего воспользоваться редуктором, который нужно прикрепить к двигателю хомутами.

Для буксировки предметов самодельную лебедку потребуется оборудовать якорем. Для его изготовления нужно использовать металлические уголки. Края последних следует предварительно заострить. К раме якорь должен крепиться при помощи шарниров. Для подъема якоря потребуется использовать стальной держатель.

Готовую лебедку нужно проверить. Сначала самоделку следует протестировать при подъеме небольших грузов. Если при проверке трос наматывается на барабан равномерно, а сама лебедка не издает посторонних шумов, значит, конструкция полностью готова к использованию.

Характеристики и Советы по неисправностям Видео

Технические характеристики

Поскольку пила уже совсем не новая, её характеристики сильно устарели и значительно уступают современным бензопилам.

Справка. В настоящее время большая часть бензопил еще работает, и является любимым инструментом среди жителей не только нашей страны, но и соседних. Все это из-за того, что в середине двадцатого века изобрели эту надежную модель бензопилы.

Характеристики бензопилы:

  • Весит пила около двенадцати килограммов, чтобы ей было удобно работать, весь вес равномерно распределен;
  • Длина шины сорок пять сантиметров;
  • Шаг цепи около трех десятых дюйма;
  • Работает бензопила на бензине АИ-92 и на масле для двигателей 2Т;
  • В топливный бак входит пол литра топлива;
  • Двести шестьдесят миллилитров вмещается в масляной бак;
  • Только у модели дружба 4А была возможность автоматически смазываться.

Характеристики двигателя:

  • Двигатель МП-1 имеет один цилиндр, карбюратор, охлаждение воздухом и является двухтактным;
  • Объем работы составляет порядка девяносто четырех кубических сантиметров;
  • Мощность у двигателя около трех киловатт;
  • Коленвал осуществляет порядка 5200 оборотов за минуту;
  • Смазывается двигателем бензином и маслом;
  • С пильной гарнитурой соединяется фланцевым способом, которое закрепляется хомутом.

Благодаря фланцевому соединению, узел, который перестал работать можно легко заменить. К тому же это соединение способствует поворачиваться гарнитуре пилы на нужный угол.


Характеристики бензопилы:

Бензопила Дружба: обзор моделей, технические характеристики и руководство по ремонту

Мотопила или бензопила «Дружба» одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко А.Г. более шести десятков лет назад.

Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.

Пила бензиномоторная Дружба-4М Электрон Руководство по эксплуатации

Пила бензиномоторная Дружба-4М Электрон. Руководство по эксплуатации.

Полная версия по okt. snkv@mail. ru, 8-905-66-20-362
Пила бензиномоторная
Дружба-4М Электрон
Руководство по эксплуатации
1
СОДЕРЖАНИЕ
1 Назначение изделия 2
2 Технические характеристики 2
2. 1 Бензопила в сборе 2
2. 2 Двигатель 2
2. 3 Заправочные объемы и эксплуатационные материалы 3
2. 4 Основные данные для регулировки и контроля 3
3 Устройство и работа 3
3. 1 Двигатель 4
3. 1. 1 Система зажигания 4
3. 1. 2 Система охлаждения 5
3. 1. 3 Система выпуска 5
3. 2 Редуктор 5
3. 3 Рама 5
3. 4 Пильный аппарат 6
3. 5 Стартер 6
3. 6 Система питания 6
3. 7 Смазочная система пильного аппарата 7
3. 8 Органы управления 7
4 Руководство по эксплуатации 7
4. 1 Общие указания 7
4. 1. 1 Расконсервация бензопилы 7
4. 1. 2 Монтаж бензопилы после извлечения ее из упаковки я 8
4. 1. 3 Обкатка новой бензопилы 8
4. 2 Требования безопасности 8
4. 3 Техническое обслуживание 11
4. 3. 1 Приготовление топливной смеси 11
4. 3. 2 Подготовка бензопилы к работе 11
4. 4 Порядок работы 12
4. 4. 1 Общие требования 12
4. 4. 2 Пуск и остановка двигателя 12
4. 4. 3 Особенности эксплуатации бензопилы в зимних условиях 13
4. 4. 4 Использование по назначению 13
4. 5 Регулировочные работы 14
4. 5. 1 Регулировка холостых оборотов двигателя бензопила 14
4. 5. 2 Регулировка двигателя на максимальную мощность 15
4. 5. 3 Регулировка муфты сцепления на начало включения 15
4. 5. 4 Регулировка натяжения пильной цепи 15
4. 6 Обслуживание бензопилы 16
4. 6 1 Профилактические работы 16
4. 6. 2 Осмотр и проверка 16
4. 6. 3 Демонтаж (разборка) и монтаж (сборка) бензопилы 18
46. 4 Демонтаж и монтаж двигателя 18
4. 6. 5 Демонтаж шатунно-поршневой группы 19
4. 6. 6 Демонтаж картера двигателя 20
4. 6. 7 Демонтаж и монтаж помехоподавляющего устройства 20
4. 6. 8 Демонтаж и монтаж редуктора 20
4. 6. 9 Указания по ремонту 20
4. 7 Хранение 21
5 Текущий ремонт (возможные неисправности, причины
и способы их устранения) 22
2
Бензопилой пользоваться только после полного ознакомления с руководством по
эксплуатации.
Настоящее руководство содержит краткое техническое описание устройства, правила
эксплуатации и технического обслуживания бензиномоторной пилы «Дружба-4М Электрон»
(далее—бензопила).
Гарантийные обязательства заводом выполняются только при соблюдении правил
эксплуатации и технического обслуживания бензопилы, изложенных в настоящем руководстве.
Небольшие расхождения между иллюстрациями в руководстве и Вашей бензопилой
возможны в связи с совершенствованием ее конструкции.
При возникновении предложений и замечаний обращайтесь на предприятие-изготовитель
по адресу: Российская Федерация, 614990, г. Пермь, ул. Дзержинского, 1, ФГУП «Машзавод им.
Ф. Э. Дзержинского».
Контактный телефон: (3422) 39-80-81, факс (3422) 39-86-17, по вопросам приобретения и
сервисного технического обслуживания обращайтесь по телефону (3422) 39-80-17, 39-89-85,
факс 182-371.
1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Бензопила «Дружба-4М Электрон» предназначена для валки и раскряжевки деревьев,
заготовки и распиловки дров.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2. 1 Бензопила в сборе «Дружба-4М
Электрон»
Сухая масса бензопилы без стартера, кг 12, 5
Движение бензопилы при валке справа налево
Производительность пиления, cм2/с 75
Скорость резания при частоте вращения
коленчатого вала=5000—5400 мин-1
(расчетная), м/с 9, 6
Система смазки пильной цепи автоматическая
Взвешенное суммарное виброускорение на рукоятках
бензопилы, м/с2, не более
13, 67
Уровень звука дБА, не более 105
Габаритные размеры:
длина 865
ширина 460
высота 500
2. 2 Двигатель
Диаметр цилиндра 48
Мощность двигателя после 25-часовой обкатки
в эксплуатации, кВт, (л. с. ) 3 (4±0, 5)
Расход топлива на режиме максимальной
мощности, г/кВт-ч (г/л. с. ч. ), не более 720 (530)
3
2. 3 Заправочные объемы и эксплуатационные материалы
Место заправки и смазки Кол-
во, л
Кол-
во, г
Наименование материала
Топливный бак 1, 5 — Смесь автомобильного бензина А-72 или
неэтилированного Нормаль 80 ГОСТ Р 51105
с моторным универсальным маслом М-8В
ГОСТ 10541-78 в соотношении согласно 4. 3. 1
Бак смазочной системы 0, 24 — Масло моторное универсальное М-8В — летом,
пильного аппарата смесь масла с автомобильным бензином –
(3 частя масла + 1 часть бензина по объему) —
зимой
Полость зубчатого зацепления
шестерен редуктора
50—60 Литол-24 ГОСТ 21150-87 или консталин-1
ГОСТ 1957-73
и корпуса подшипников
большой шестерни
Полость привода масля 20—30 То же
ного насоса
Полость стартера Масло моторное универсальное М-8В ГОСТ
10541-78 5—10 капель
Втулки шарнирного соеди То же, по 2—3 капли
нения и ось рычага управления
дросселем
2. 4 Основные данные для регулировки и контроля
Размер зазора между электродами свечи зажигания, мм 0, 6-0, 7
Расстояние «А» от торцев зубьев храповика двигателя до торца
фланца крышки картера (рисунок 2), мм 22, 2—23, 5
Размер зазора между рычагом управления дросселем
карбюратора и рукояткой рамы при полном открытии дросселя,
мм.
— с ограничителем мощности 15—20 (КМП-10ОАР)

Бензопилы Дружба — устройство, характеристики, видео, самоделки

Среди опытных садоводов бензиновые пилы марки Дружба пользуются популярностью из-за своей универсальности, выносливости и высокой пригодности к ремонту. Модели этой марки максимально просты в повседневной эксплуатации и не требуют специализированного ухода. Кроме того их можно использовать в качестве надежной основы для самостоятельной сборки различных самоделок.

Устройство бензопилы Дружба

Бензопилы советской марки Дружба начали выпускаться в 1955 году. Они характеризовались улучшенной, как для того времени, конструкцией. Преимущества заводского устройства и главные отличия инструментов Дружба от тогдашних аналогов заключались в высокой плотности установленных деталей и свободному доступу к главным из них. Это значительно упрощало самостоятельный ремонт техники бренда Дружба и позволяло устанавливать новые запчасти даже в полевых условиях.

Основа штатной конструкции бензопил Дружба заключалась в тяговитом и оборотистом двигателе. Мощность силового агрегата зависела от модификации бензоинструмента. Устаревшие модели, как бензопила Дружба-2, комплектовались двигателями с большим объемом цилиндра, но с меньшей мощностью. В отличие от них современные модификации оснащены экономичными ДВС с меньшими объемами встроенных цилиндров, но с более высокими мощностными параметрами.

В устройстве старых модификаций не предусматривались некоторые функции, которыми оснащены практически все современные модели. К примеру, бензопила Дружба-4 не укомплектована антивибрационной системой, механизмом облегченного запуска или узлом газораспределения. Тем не менее даже эти модели сегодня активно используются опытными садоводами и вальщиками.

Привод старых модификаций марки Дружба включал редуктор, который играл основную роль в работе всего механизма. Элемент требовал постоянной смазки, которая облегчала его работу и не допускала перегрева при работе под повышенными нагрузками. В комплектацию новых бензопил Дружба редуктор не входит. Вместо него в заводское оснащение бензоинструментов включено зажигание, состоящее из барабана, возвратной пружины и 6-зубой ведущей звезды.

Для обработки древесины все модификации марки Дружба комплектуются режущими органами, состоящими из увеличенной шины и заостренной цепи. Они адаптированы для эксплуатации в сложных погодных условиях, поэтому могут выдерживать интенсивный нагрев и охлаждение без риска деформации и потери режущих свойств. Смазка гарнитуры в устаревших модификациях марки Дружба производилась вручную – чаще всего для этого использовалось отработанное масло. Производить эту процедуру требовалось примерно 1 раз на каждый час активной работы. В современных бензопилах этого бренда предусмотрена автоматическая смазка шины и цепи. Для этого в заводское устройство каждой модели включена масляная помпа.

Бензопилы производства марки Дружба комплектуются прочными корпусами. В устаревших моделях корпуса изготовлены из стали – это делало цепные инструменты более тяжелыми и неудобными в эксплуатации. Еще одна типичная проблема тех модификаций заключалась в своеобразном исполнении рукояток. Они располагались сверху, что позволяло распиливать древесину только в поперечном направлении. Современные бензопилы этого бренда лишены старых недостатков. В комплектацию каждой из них входят ударостойкий пластиковый корпус и эргономично расположенные прорезиненные рукоятки.

Технические характеристики старой и современной бензопилы

Рабочие параметры бензоинструментов марки Дружба зависят от их конструктивных особенностей и периода выпуска. Ниже приведем примеры технических характеристик, сравнив устаревшую бензопилу Дружба-2 производства СССР и современную модификацию – Дружба-2С, выпущенную в России.

Название моделиДружба-2Дружба-2С
Мощность2,99 л. с.3,3 л. с.
Максимальная скорость работы ДВС3200 об/мин8700 об/мин
Топливный бак1,5 л0,55 л
Длина шины50 см45 см
Шаг цепи0,404″0,325″
Рабочий вес с гарнитурой и заправленными баками13,8 кг5,8 кг



Обе модели также существенно различаются между собой по уровню шума. Бензопила Дружба-2 создает значительное звуковое давление – оно составляет 115 дБ при работе мотора под максимальными нагрузками. Современная модель Дружба-2С работает гораздо тише – уровень ее шума не превышает 107 дБ.

Регулировка карбюратора бензопилы Дружба

К основным причинам необходимости срочной настройки карбюратора бензопил марки Дружба относятся:

  • перебои в подаче топлива;
  • излишние объемы подаваемого карбюратором горючего;
  • сбои в процессе приготовления смеси горючего и воздуха – в этих случаях топливная система всасывает слишком большое или недостаточное количество воздуха.

О порядке действий во время регулировки карбюратора бензопилы Дружба подскажет ее инструкция по ремонту. Алгоритм действий оператора должен быть таким:

  1. На пиле с заглушенным и остывшим мотором винты, отвечающие за количество горючего и воздуха, нужно поочередно повернуть до упора. После этого каждый из винтов необходимо повернуть на 2–3 полных оборота в обратном направлении;
  2. После прогрева силового агрегата на слух или при помощи тахометра нужно выставить те положения винтов, которые обеспечат максимально стабильную работу двигателя;
  3. В результате мотор бензопилы Дружба должен работать тихо, без перебоев и рывков, а цепь не должна произвольно вращаться на шине.

Чтобы снизить периодичность настройки карбюратора, нужно заправлять бензопилу правильно приготовленной топливной смесью. Пропорция бензина и масла для бензопилы Дружба должна составлять 1:20, то есть в 1 л горючего нужно разбавлять не менее 50 мл моторного масла.

Как выставить зажигание на бензопиле Дружба?

В перечень признаков, способных подсказать о необходимости настройки зажигания пилы Дружба, входят:

  • проблемы с запуском холодного и горячего двигателя – мотор не включается после многочисленных манипуляций с тросом стартера;
  • произвольное отключение мотора при нажатии на акселератор;
  • потеря тяги – мотор сбавляет обороты и глохнет при выжатом рычаге газа.

В конструкцию бензопилу Дружба входит 3-шпильковая колодка, отвечающая за образование импульса и подачу искры для воспламенения топливной смеси в цилиндре. На катушке производителем нанесена метка в виде горизонтальной линии.

Соответствующая метка есть на корпусе штатного картера. Чтобы настроить зажигание бензопилы, нужно совместить обе метки и затянуть крепления.

Что можно сделать из бензопилы Дружба?

Высокая мощность, внушительный запас тяги и надежность комплектующих бензопил Дружба позволяют энтузиастам собирать на их основе различные приспособления. В отличие от своих фирменных аналогов, готовые самоделки из бензопилы Дружба более просты в эксплуатации и плановом обслуживании. Кроме того их легко ремонтировать, используя для этого практически любые подручные средства.

Мопед из бензопилы Дружба

Это двухколесное транспортное средство позволяет преодолевать небольшие расстояния без больших финансовых затрат. Для сборки агрегата изготовителю потребуется полностью исправный двигатель от бензопилы Дружба, редуктор с нужным передаточным числом, топливный бак, тормозная система от старого мопеда и органы рулевого управления.

Мопед из бензопилы Дружба должен обладать устойчивым каркасом. Опорную раму можно сварить из стальных труб или воспользоваться уже готовой металлической конструкцией. Ведущим в устройстве мопеда будет заднее колесо. Для его подключения к мотору от пилы нужно подготовить 2 звездочки, которые будут подключаться друг к другу при помощи цепи или приводного ремня.

Органы управления для самодельного мопеда можно взять от старого велосипеда. К рулю потребуется прикрепить тормозные рычаги, которые будут соединяться с колодками при помощи тросов.

Для удобства во время эксплуатации велосипед с двигателем от бензопилы Дружба необходимо оборудовать сиденьем, которое будет крепиться к раме при помощи рессор. Позади сиденья можно установить небольшой багажник для перевозки малогабаритного груза.

Мотоблок из бензопилы Дружба

Готовый к эксплуатации двигатель от советской бензопилы можно взять за основу малогабаритного мотоблока. По характеристикам самодельная сельхозмашина почти не будет уступать рыночным аналогам.

Для изготовления мотоблока своими руками потребуется небольшой каркас, в центре которого должна располагаться стальная платформа. На нее нужно установить двигатель и бензобак от бензопилы Дружба. К нижней части каркаса необходимо приварить мост с двумя крупными пневматическими колесами. Для передачи усилия от ДВС на колеса самодельным мотоблок нужно оборудовать трансмиссией. Лучше всего, чтобы передаточный механизм мог работать в двух режимах – на 1 передней и 1 реверсивной скоростях.

К передней и задней частям мотоблока нужно приварить сцепные механизмы, которые послужат связующими звеньями между агрегатом и навесным оборудованием. В дальнейшем на самодельный мотоблок можно будет устанавливать плуг, оборудование для посадки и сборки картофеля, прицеп и другие приспособления.

Снегоход из бензопилы Дружба

В основу самодельного снегохода должна быть вложена крепкая опорная рама. Для ее изготовления конструктору потребуются прочные металлические швеллера и трубы. В местах их крепления нужно дополнительно приварить металлический растяжки, которые придадут конструкции жесткости.

Для передвижения снегоход из бензопилы Дружба нужно оборудовать лыжами в передней и гусеницами в задней частях агрегата. Для связи мотора от бензопилы Дружба и гусениц изготовителю потребуется сборный маслонаполненный редуктор.

Для более комфортной эксплуатации самоделку потребуется укомплектовать 2-местным сиденьем, перед которым будет располагаться рулевое управление. На рукоятки нужно вынести кнопку зажигания, тормозные рычаги и тумблер блокировки самопроизвольного запуска.

Лодочный мотор из бензопилы Дружба

Для сборки лодочного мотора на основе бензиновой пилы конструктору потребуется металлическая труба, в которую должен быть помещен жесткий приводной вал. На конце вала необходимо установить гребной винт, который будет получать усилие от двигателя и приводить в движение лодку.

Готовый мотор можно использовать для установки на резиновые плавсредства, общий вес которых вместе с пассажирами и грузом не должен превышать 250 кг. Средняя скорость движения лодки будет составлять 20–25 км/ч.

Мотокультиватор из бензопилы Дружба

Для самостоятельной сборки культиватора изготовителю потребуется предварительно подготовленный двигатель с мощностью от 3,5 до 5 л. с. В двигателе нужно заранее поменять воздушный и топливный фильтра, а также выставить регулировки карбюратора и зажигания.

Для установки двигателя к раме каркаса нужно приварить стальную платформу, усиленную металлическими ребрами жесткости. Под нижней частью платформы должен располагаться мост с двумя небольшими пневматическими колесами. Позади платформы с мотором необходимо приварить 2 длинные трубы, которые будут играть роль рукояток.

Для возможности установки на культиватор разного прицепного оборудования к передней его части потребуется приварить сцепной механизм. Он должен состоять из металлического треугольника, а также регулирующего и фиксирующего болтов. Благодаря такой сцепке оператор сможет устанавливать на культиватор плуг, борону, фрезы и картофелесажалку.

Пилорама из бензопилы Дружба

Для изготовления пилорамы владельцу бензопилы Дружба потребуется заранее сделать опорную раму. Ее можно сварить из металлических труб, швеллеров и растяжек. На готовый каркас необходимо установить основание, напоминающее большую толстую столешницу.

Для роспуска бревен на ровные доски изготовителю необходима направляющая, которая должна состоять из нескольких металлических уголков. За распил древесины в устройстве пилорамы будет отвечать шина и цепь от бензопилы Дружба. Для лучшей устойчивости перед вибрацией гарнитуру потребуется закрепить внутрь стального короба. Готовую пилораму можно будет использовать для роспуска бревен длиной от 1 до 2,5 м.

Косилка из бензопилы Дружба

Основу косилки из советской бензопилы будет составлять небольшая металлическая рама, состоящая из стальных труб, уголков и металлической пластины. Пластина будет играть роль платформы для ДВС, поэтому ее нужно заранее оборудовать ребрами жесткости.

В задней части косилки нужно приварить 3 стальные трубы, предварительно сваренные между собой в виде буквы «П» – они будут играть роль рукоятки. На боковые трубы конструктору потребуется вынести акселератор, тормозные рычаги и кнопку пуска.

Под платформой для двигателя необходимо расположить рабочий шнек, оборудованный заостренными стальными лезвиями. Во время нажатия на акселератор они будут вращаться, равномерно скашивая сухую и свежевыросшую траву.

Лебедка из бензопилы Дружба

Для сборки лебедки из бензопилы Дружба изготовителю потребуется небольшой каркас размерами 35 см в длину и 20 см в ширину. В задней части каркаса нужно закрепить мотор от бензопилы. Перед ним необходимо установить металлическую шпулю, на которую должен быть намотан усиленный металлический трос.

Для подключения шпули к мотору к ее боковой части необходимо приварить ведомую звезду. При этом ведущая звездочка должна быть прикреплена к коленвалу силового агрегата. Для удобства при эксплуатации к мотору потребуется подключить кнопку включения – при ее нажатии мотор начнет вращать шпулю, а она в свою очередь будет наматывать трос и вытягивать крюк с прикрепленным к нему грузом.

Инструкция по эксплуатации бензопилы Дружба. Общие принципы работы с бензопилой, фото, видео.

1.ОБЩАЯ ЧАСТЬ. 1.1.Бензомоторные пилы типа «Дружба», «Урал», «Электрон» и др. являются механизированным инструментом и предназначены для валки и раскрыжовки деревьев и обрезки толстых сучьев при расчистке трасс линий электропередач.


Советы

Задача: Какую модель бензопилы посоветуете для дачных работ?

Решение: Если сучки-ветки отрезать — Макита, посерьезнее — Хускварна, у меня 435, доволен. Если живете в деревне и дрова пилите себе и соседям но всю зиму — Штиль.

Хускварна — оптимальная середина, как мне кажется.

Не экономьте на масле для бензина и для цепи, прикупите две (минимум, у меня их пять, под разные работы) цепи в запас, точите цепи, чтоб были острыми — и проработает она у вас долго.



Своими руками

В последнее время популярность бензопил увеличилась, поскольку их цена стала приемлемой для рядовых дачников. Но стоит помнить уважаемые посетители сайта, чем ниже цена бензопилы, тем чаще она ломается.

Сейчас очень часто стали продавать китайские подделки бензопил таких марок как Штиль (Stihl) и Хускварна (Husqvarna). Конечно, когда тебе предлагают бензопилу Штиль за низкую цену, то соблазн очень велик, тем более подделку стало отличить очень трудно. Не покупайте китайских подделок! Не стоят они того, чтобы их постоянно ремонтировать! Не пожалейте денег, и купите бензопилу от официального дилера, чтобы не мучатся с ней в будущем (можно сдавать в гарантийный ремонт бензопил).

Как сделать ремонт бензопилы своими руками? В данной статье мы рассмотрим, как сделать ремонт бензопил с двигателем внутреннего сгорания.

Наиболее частые причины поломки бензопилы:
Порвалась цепь
С этим пунктом все достаточно легко – надо просто заменить цепь у бензопилы.

Бензопила не заводится
Заводится, но сразу же глохнет
Не работает на полную мощность
На этих пунктах остановимся подробней. Причин, почему ваша бензопила не заводится достаточно много.

Во-первых, нужно проверить уровень топлива. Если с ним все в порядке, смотрим пусковой механизм. Если и с ним все хорошо, то обязательно стоит проверить свечу. Для того чтобы проверить надо выкрутить и посмотреть на свечу. Свеча должна иметь зазор 0.5 мм., необходимый для нормальной работы бензопилы. Обратите внимание, сухая свеча или нет. Если на свече нет признаков топлива, то причина поломки кроется скорей всего в карбюраторе. Возможно, он чем то забился. Тогда его обязательно необходимо снимать и прочистить.

Если вы установили новую свечу, прочистили карбюратор, но все равно бензопила не заводится, тогда нужно смотреть цилиндропоршневую группу (ЦПГ). Грубо говоря, это то благодаря чему ваша бензопила работает. Наша задача вытащить цилиндр внутри, которого установлен поршень. Если он имеет характерные задиры либо сколы, то его нужно менять. Если внутри цилиндра вы тоже увидели царапины или задиры, то его тоже надо поменять. Также цилиндр можно отдать на расточку или под ремонтный размер.

Также стоит проверить состояние поршневых колец. Они должны плотно облегать на поршне. Вам нужно вставить поршень в цилиндр и покачать его за верхнюю точку. Если он болтается, то возможно он сносился, и не будет выдавать вам хорошей компрессии.

Если вы все-таки решились на ремонт бензопилы своими руками, то будьте аккуратны, а еще лучше доверить свою бензопилу в надежные руки наших специалистов.

Цепные пилы становятся все более популярными в быту. Поэтому производители, чтобы не проиграть в конкурентной борьбе, вынуждены вводить в их конструкцию технические решения, упрощающие работу и повышающие комфорт и безопасность. Обычно случается так: новинка сначала появляется на профессиональном оборудовании от именитого бренда, а спустя несколько лет ее можно встретить и на бытовых аппаратах небольшой мощности. Тенденция тут такова: пила должна быть легко и быстро обслуживаемой, с использованием минимума инструментов.

Европейские экологические нормы, вступающие в силу с 2012 года, подстегнули новый виток развития двигателей. Обычный двухтактный мотор с точки зрения выхлопа нормам не соответствует. В качестве одного из средств уменьшения в выхлопе многие европейские производители начали выпускать модели, оснащенные катализатором. Однако катализатор — достаточно дорогой и капризный элемент, снижающий мощность двигателя. Часто используют четырехканальную технологию, при которой можно добиться оптимального смешивания бензина с воздухом и, соответственно, уменьшить выброс вредных веществ. Активно используется появившаяся несколько лет назад система продувки цилиндра, пр

Техническое обслуживание бензопилы Дружба

Инструменты, оборудование и техника
Рекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.


______________________________________________________________________________

Было замечено, что мотор бензопилы Дружба 4 устойчиво работает на холостом ходе и высоких оборотах. При попытке пилить, мотор сразу глохнет. Перед запуском двигателя карбюратор был промыт. Оказалось, в фильтре отстойнике образовался лёд, и на половину прикрыл отверстие, после прочистки всё нормализовалось. Вопрос, как и от чего такая зависимость?

У тебя старый карбюратор КМП-100. У него качество смеси регулируется только на холостом ходе винтом. Причем этот винт при закручивании смесь обедняет — наверное, перекрывает отверстие с топливом. Я как ни пытался его настроить, у меня он на работу вообще не влияет — думаю, какой-то канал не досверлен или еще чего. Мне кажется, там должно быть в колодце с иглой отверстие, из которого топливо для холостого хода забирается. Подгибанием лепестка клапана регулировать карбюратор трудно — если клапан нормальный, то регулировка будет только в сторону обеднения и будет нестабильной. Это потому что расход будет ограничиваться сечением клапана и положение бензобака/пилы будет сильно влиять, так что это скорее нештатная регулировка. В штатном режиме клапан не должен влиять на качество смеси, а должен в любом режиме пропускать достаточно топлива, а сечение должно ограничиваться главным жиклером. Клапан вроде и настраивать положено так — чтобы при нажатии мембраны подача топлива открывалась, а при отпускании — полностью перекрывалась. Кстати, разобрался, зачем на старом карбюраторе винт вверху — это для наполнения мембранной камеры бензином/выпуска воздуха перед стартом, чтобы пила в любом положении работала. В КМП-100АР его нет, поэтому, чтобы по максимуму наполнить камеру, лучше пилу наклонить вперед (ну получается тарелкой мембраны почти вниз) и нажать мембрану, воздух через главный жиклер стравится. Если так не делать, то пила при большом наклоне глохнуть может. Еще иглой можно качество регулировать, но у нее только 2-3 положения. Но для КМП-100 другим особо нельзя регулировать.

С пилой Дружба 2 такая проблема: пропил уводит вправо у редуктора сильно, а на конце шины пилит почти прямо. Пилка уже давняя. Может, кто сталкивался с такой проблемой, или идеи какие есть, куда посмотреть подскажите?

На шину смотри, не равномерно выработана — необходимо или перевернуть шину или выровнять стачиванием.

Пила Дружба 4, 1982 г, катушка жигулевская, поршень и кольца новые зазор 0,3 мм опережение 4мм свеча 0,5мм заводка отлично минут пять-десять режет отлично потом работает нестабильно при попытке резать глохнет но снова заводится отлично. Как исправить?

Добавь топлива винтом Н, 1/4 оборота.

Подскажите сколько магнитов на маховике бензопилы Дружба-4 контактная? можно ли ставить 4 магнита?

3 магнита и один противовес, маховик с электронного зажигания нельзя ставить.

Бензопила Дружба 2. Первичный дефект — запуск, 3-4 пыха и заглохло, с сетки воздухофильтра капает бензин, свеча залита. Что можно сделать?

Снимаем карбюратор, отвинчиваем 6 винтов. Диафрагма в порядке, но в рабочей камере куча грязи, песчинки, соринки — снимаем клапан. соринки на резинке клапана. Промываем кистью, опрыскиваем очистителем пены (ацетон) протираем до блеска. Ставим клапан на место, убеждаемся в герметичности продувая ртом. проверяем герметичность подключив топливный шлаг. Продуваем карбюратор насосом или компрессором. Собираем. Запускаем пилу, проверяем на оборотах, холостом ходу и переходных режимах (при резком сбросе и резком наборе газа. При необходимости регулируем качество смеси винтом, обороты холостого хода винтом на гашетке. Пила должна работать.

Может кто-нибудь сможет подсказать по регулировке муфты сцепления пилы на начало включения?

Данная регулировка на бензопиле Дружба 2 производится в тех случаях, когда муфта сцепления сведет» на холостых оборотах двигателя (пильная цепь перемещается по шине). Муфта сцепления сведет» чаще всего в связи с потерей упругих свойств ее колец в результате перегрева их при длительной пробуксовке на высоких оборотах. Восстановление упругих свойств у колец производится методом наклепа, рихтовкой по их наружному диаметру на оправке, диаметр которой меньше внутреннего диаметра кольца на 10—15 мм. Рихтовка производится острым бойком молотка поперек кольца, равномерно по всему периметру. На концах колец делать меньшую вытяжку. В результате рихтовки зазор взамке кольца значительно уменьшается. Боковой разбег концов кольца в замке устраняется выгибанием от руки.

В ремонте бензопила б/п Дружба 4М с интересным признаком работы. При работе примерно 10-15 мин. глохнет, пропадает искра напрочь. После остывания (примерно 20-30мин) 10-15 мин. работает отлично, и снова с начала. Проблема с зажиганием, вопрос — есть ли какая-то закономерность что в зажигании может так работать, или может быть что угодно, лучше поменять целиком?

Это электронное зажигание перегревается, похоже. Стоит попробовать поменять магнето. все равно в магнето не влезть — там все залито чем-то. Починить трудно говорят.

В эксплуатации бензопила Дружба 4М с электронным зажиганием, работала идеально, в прошлом году перестала заводиться, поменял магнето, конденсатор — не помогло. Разобрал просушил магнето в солнечный день, промучился, не было искры. катушку менял и контакты, почистил — ну все не в какую. потом нашёл причину — плохой контакт конденсатора с проводом катушки, исправил, искра появилась. заливаю бензин под свечу где-то 2 мл. шприцом, а хлопка нет. не загорается — искра вроде нормальная. Правда зажигание устанавливал. так скажите — правильно или нет: выставил ВМТ, выставил зазор в контактах 0.25, повернул коленвал по часовой стрелке, чтобы от ВМТ поршень ушёл на 4.2.мм. это как я понимаю, момент зажигания, контакты начинают размыкаться — так все же правильно сделал или нет? А реально, какой зазор в контактах? И еще на новой контактной группе не совпадают контакты т.е. что шляпка к шляпке, хотя посмотрел по старой, там тоже они не совсем совпадают, но правда немного поровнее. Это может влиять на зажигание?

Момент опережения — он только всегда до ВМТ. Судя по всему, ты сделал очень позднее зажигание. Не доходя 2-4 мм до ВМТ. Небольшие ошибки в зазоре в контактах, опережении не влияют критически на заводимость. Насколько я понимаю, величина зазора влияет на мощность искры. Ты сильно им не обременяйся, но все же стремись к штатному. Но есть факторы, которые влияют на зазор. Это в основном люфт в подшипнике коленвала. Если люфт огромный, то и зазор а контактах может гулять, что приводит к нестабильной работе. Более важный параметр это опережение зажигания. Но и здесь можно ошибиться на 1 мм по ходу поршня, это не страшно. Но более не желательно. Его грамотно настроить можно только с помощью стробоскопа по заранее нанесенным меткам на маховике.

Подскажите, кто как стопорит коленвал бензопилы Дружбы 2 для отворачивания гаек сцепления или маховика?

Со стороны сцепления — отвёртку в отверстие диска, да за ребро какое-нибудь зацепиться. Со стороны маховика — стопорил родным плоским ключом из ЗИПа, со стороны воздуховода, в одном из положений он очень хорошо фиксирует, только надо следить, чтобы ключ находился у самого основания лопаток маховика. Потом натягивал гайку не слишком сильно с родным съёмником под ней и бил через стержень в торец вала молотком.

Как правильно отрегулировать натяжение пильной цепи на б/п пиле Дружба 4?

Эта регулировка производится после установки новой пильной цепи на шину, а также в процессе работы бензопилой, т. к. пильная цепь (особенно новая) при работе вытягивается, и натяжение ее ослабевает. Натяжение цепи регулировать в следующей последовательности: Ослабить крепление шины к редуктору, отвернув гайку. Вращая винт натяжного устройства, натянуть пильную цепь так, чтобы при оттягивании нижней ветви цепи от шины в средней ее части кромка соединительного звена цепи находилась на расстоянии 5—10 мм от кромки шины. Натянутая цепь должна перемещаться по шине от руки. Новая пильная цепь на новой не обкатанной шине может от руки не перемещаться. Это не является дефектом. После кратковременной обкатки пильного аппарата на средних оборотах (3—5 мин.) подвижность пильной цепи на шине будет восстановлена. Завернуть гайку устройства натяжного.

Подскажите, какие параметры гайки на коленвал со стороны сцепления бензопилы?

М14х1 высота 4мм. такая же гайка крепит ведущую звездочку цепи.

Подскажите по контактной бензопиле Дружба 4 Электрон. Проблема такая: заводится с первого, второго раза, на холостых работает нормально, мощность вроде нормальная, а вот начинаешь пилить, и как только пилу заворачиваешь от себя — глохнет, замучился, может кто-то знает причину?

Если пилу, работающую без нагрузки, «завернуть» тоже заглохнет? По теории мотор глохнет, если нечему или гореть или зажечь. Причем обычно при отказе системы зажигания мотор глохнет «резко» а при отказе системы питания дергается в конвульсиях, но сразу не глохнет. Так что инспектировать вам нужно систему зажигания и питания. С зажиганием проще — проверьте искру в «завернутом» положении пилы.

У меня в эксплуатации пила Дружба 2 с 1974 года. Много она ломалась по-разному, но сейчас проблема в следующем — ставлю новую свечу, заводится отлично, но стоит спалить бака 2 бензина (смесь делаю 20/1) и исчезает искра, свеча вся мокрая с нагаром, прокаливаю свечу – заводится, но работает недолго. ситуация повторяется, ставлю опять новую опять 2-3 баки и все. Причем свечу, когда бы я не выкрутил она все время мокрая, подскажите, в чем причина и как ее исправить?

Уменьшить зазор в свече до 0.5 мм, если зажигание контактное — зачистить и отрегулировать прерыватель.

Пила Дружба 4, зажигание контактное, карбюратор кмп-100 АР. Были заменены сальники, прокладки картера, топливный шланг, катушка, конденсатор. Собрал, залил нового бензина, подергал – завелась, но только если держишь газ, холостого хода нет. Ну ладно, на утро завел — кончился бензин, решил разобрать настроить зажигание — настроил, собрал. Карбюратор почистил. Сейчас искра отменная — яркая. Не заводиться —
свечу вытаскиваю, а она влажная. Затем нажал на кнопку обогатителя, пока бензин не полился из карбюратора, в это время наклонил пилу, отжал полностью дроссель и она схватила. И заглохла. Подскажите, пожалуйста, что делать?

Переливает. Дело явно в карбюраторе. Возможно, нужно подогнуть клапан под мембраной.

Кто знает, какие нужно сделать профилактические работы по обслуживанию пилы б/п Дружба Электрон?

Рекомендуется для техобслуживания бензопилы Дружба Электрон проводить следующие операции: подтянуть крепеж пружины рамы; смазать втулки шарнира и подтянуть; заменить пружины шарнира при их изломе; заменить шарнир при износе отверстий под втулки; проверить и при необходимости подтянуть крепление маховика и муфты; очистить от нагара глушитель; заменить или восстановить глушитель при разрушении; заменить ведомую звездочку, имеющую значительный износ роликового подшипника; заменить пильную шину, имеющую сколы направляющих пазов; восстановить или заменить бензобак рамы при обнаружении негерметичности; заменить руль при затвердевании или отсутствии резины на рукоятках; заменить корпус редуктора при изломе отражателя опилок или отражатель у редуктора со съемным отражателем; заменить изолятор при наличии трещин и изломов.

Вот решил сделать капитальный ремонт двигателя бензопилы Дружба. Решено поменять: Подшипники КВ, Сальники, (все прокладки), коленвал с шатуном и ЦПГ в сборе! Предлагают и нового образца цилиндр и старого. Подскажите в чём их разница? Может, стоит сразу прикупить новый карбюратор (сейчас КМП-100А)? Кто что скажет, какой посоветуете, может от других каких-то бензопил?

По мотору: цилиндр нового образца — это под карбюратор КМП100У, старого под КМП100АР. Таким образом, переход на другой цилиндр потребует и другого карбюратора, в магазинах кстати есть переходник позволяющий поставить на цилиндр нового образца, карбюратор старого образца КМП100АР с хомутом. другие мембранные карбюраторы именитых фирм Wolbro, Tilloston, Zama дорогие и потребуют изготовления переходников.
