Плиты перекрытия армирование: схемы и примеры

Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами. Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта. Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

  1. Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
  2. После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
  3. Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
  4. На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

  • в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
  • в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
  • по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
  • в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

  • используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
  • обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
  • производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
  • используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
  • применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
  • сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.

Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, – надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

  • продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
  • отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
  • уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
  • повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
  • увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
  • пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;
Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет
  • уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
  • отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
  • равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

  • повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
  • увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

  • бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
  • стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.
Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

Также потребуются следующие материалы, инструменты и оборудование:

  • отожженная проволока для соединения арматурных стержней;
  • специальное приспособление для связывания арматуры;
  • влагостойкая фанера или доски для изготовления опалубки;
  • оснастка для изгибания арматурных заготовок;
  • болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Рассчитываем монолитную плиту под увеличенную нагрузку

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

 По результатам расчетов определяются следующие характеристики:

  • толщина железобетонного перекрытия;
  • сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

  1. Произведите замер расстояния между несущими стенами.
  2. Разделите полученную величину на 30.
  3. Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

Подсчет количества рядов арматурных прутьев

Количество уровней армирования определяется в зависимости от толщины перекрытия:

  • одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
  • двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

Конструкция и чертеж верхнего перекрытия

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

  • габариты армирующей решетки;
  • размеры и сечения арматурных прутков;
  • профиль используемых стержней;
  • метод соединения арматуры;
  • интервал между арматурными прутьями;
  • конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Дополнительное армирование плит перекрытий – подготовительные мероприятия

Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:

  1. Выполнить прочностные расчеты.
  2. Разработать схему усиления.
  3. Определить потребность в стройматериалах.
  4. Подготовить материалы и инструмент.
  5. Нарезать арматурные заготовки.
  6. Приготовить щиты для сборки опалубки.

Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.

Пример армирования монолитной плиты перекрытия

Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.

Порядок действий:

  1. Соберите щитовую опалубку.
  2. Герметизируйте щели.
  3. Нарежьте арматуру.
  4. Свяжите двухъярусную решетку с ячейкой 20х20 см.
  5. Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.

Как армировать плиту перекрытия – пошаговая инструкция

Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

  1. Нарежьте арматурные заготовки требуемых размеров.
  2. Свяжите силовую решетку нижнего яруса.
  3. Расположите ее с зазором 30-40 мм до поверхности опалубки.
  4. Надежно закрепите вертикальные прутки.
  5. Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Подводим итоги

Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.

Что такое армопояс под плиты перекрытия, и зачем он нужен?

Постоянные сильные нагрузки на несущие стены могут стать причиной их деформации, могут появиться трещины, что повлечет за собой опасность нахождения в таком строении. Чтобы не допустить возникновение такой ситуации, под плиты перекрытия устанавливают специальную конструкцию, которая называется армопояс. Что это такое и как делается, об этом мы расскажем в данной статье.





Что такое армопояс?

Фактически, эта такая конструкция из арматуры, залитая бетоном, которая идет по всем несущим стенам. Сама конструкция является монолитной, что означает, что она неразрывна. Главной целью установки армопояса является увеличение прочности и надежности конструкции, защита стен от воздействия погодных явлений, размытия грунта под зданием.



Пояс из арматуры принимает на себя всю нагрузку при малейшей деформации конструкции и передает её на фундамент, равномерно распределяя нагрузку. Если вы строите дом из материалов, которые не устойчивы к изгибанию, то вам необходимо сделать армопояс. Больше всего нагрузка идет от крыши и плит перекрытия, что может привести к появлению трещин.



Какие бывают виды арматуры и их особенности

Как правило, армопояс классифицируют по его положению в здании:

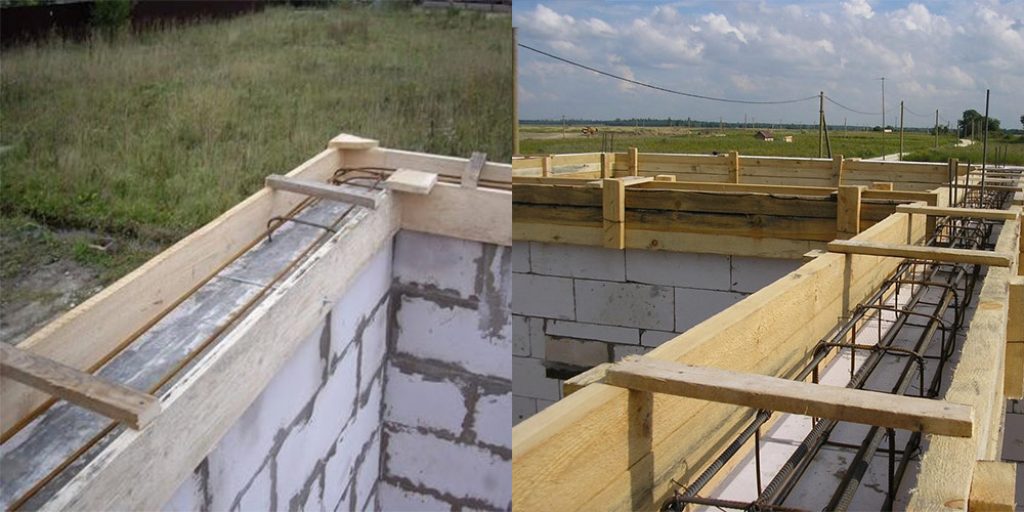

  • Межэтажный – его делают между верхним и нижним этажом и закрывают плитами перекрытия.

  • Цокольный – традиционно устанавливается под все несущие конструкции и служит для уравновешивания нагрузки на фундамент.

  • Разгрузочный – ставится под крышей. Значительно упрощает процесс установи установки строп.

  • Ростверк – это составная часть свайно-ростверкового фундамента, возводится сверху заранее установленных свай.



В каких случаях необходим армопояс?

Можно не делать армопояс, только если все стены выполнены из кирпича, а сам фундамент расположен ниже уровня промерзания почвы. Однако, существуют ситуации, когда без монолитного пояса не обойтись:

  • Постройка ведется из блоков ячеистого бетона.
  • Возведение здания проходит в районе с повышенной сейсмоактивностью.
  • В месте постройки есть проблемы с повой.



Бытует мнение, что заменить армопояс можно просто кирпичами, выложив их таким же образом по плите перекрытия. Это не так, кирпичи принимают нагрузку точечно, соответственно, и распределяют её так же.

Если замерять прочность, то она будет в пользу каркаса из арматуры. Именно благодаря арматуре, стены получают устойчивость к изгибу.



Что нужно для сооружения пояса из арматуры?

Нужно всего два компонента:

  • 4 прута арматуры, которые будут иди по всей длине пояса, диаметр арматуры должен быть до 14, связывается между собой арматура при помощи проволоки.
  • Для заливки используется бетон марки минимум М250. Заливка производится в заранее подготовленную опалубку.



В установке есть два пути: можно сделать её несъёмной или съёмной.







Пошаговая инструкция по установке армопояса

Работа по установке конструкции состоит из 5 шагов:

  1. Изначально нужно убрать рабочую область от лишнего мусора.
  2. Подготавливается опалубка по всему периметру.
  3. Устанавливается каркас из арматуры.
  4. По периметру внешних стен устанавливается утеплитель.
  5. Последним этапом является заливка бетоном.





Армирование свайно-растверкового фундамента

Так называемый ростверк, по факту является цельной конструкцией из бетона, которая стоит на опорах, возвышаясь на высоту до 50 см. Ширина самого же монолитного пояса может быть до 1.2 метров. Эта конструкция служит основой для стен.





Второй уровень армопояса

Принято делать пояс именно в стенах цокольных этажей, это позволяет распределить нагрузку, которая направлена вертикально. Высота пояса варьируется в пределах от 20 до 40 см, а ширина напрямую зависит от ширины самой стены.





Армирование под мауэрлат

Технология ничем не отличается от армирования между этажами. Если в качестве перекрытий выступают балки из металла или дерева, то армопояс можно делать только по внешним стенам здания, а если применяются плиты перекрытия, то нужно делать пояс по всем стенам.





Что советуют профессионалы?

Что бы получить качественный пояс, нужно строго соблюдать следующие правила:

  • Перед заливкой армопояса бетоном нужно убедиться, что каркас стоит четко посередине. Снизу устанавливаются подкладки на высоте до 5 см. Убедитесь, что железо не будет контактировать с окружающей средой, это вызовет появление коррозии. Арматура должна быть залита бетоном полностью.

  • После заливки нужно обязательно уплотнить смесь, для этого применяют специальные погружные вибраторы.

  • Для более быстрого и успешного застывания бетона рекомендуется закрыть пояс плёнкой.
  • Заливка должна быть осуществлена в один заход, это придаст конструкции жесткости;

Соблюдая вышеперечисленные правила можно добиться не только качественного армопояса, который будет поддерживать стены, но и продлить срок службы всего здания.



Если вам необходимо заказать железобетонные изделия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

Что такое армопояс под плиты перекрытия, и зачем он нужен?

Постоянные сильные нагрузки на несущие стены могут стать причиной их деформации, могут появиться трещины, что повлечет за собой опасность нахождения в таком строении. Чтобы не допустить возникновение такой ситуации, под плиты перекрытия устанавливают специальную конструкцию, которая называется армопояс. Что это такое и как делается, об этом мы расскажем в данной статье.





Что такое армопояс?

Фактически, эта такая конструкция из арматуры, залитая бетоном, которая идет по всем несущим стенам. Сама конструкция является монолитной, что означает, что она неразрывна. Главной целью установки армопояса является увеличение прочности и надежности конструкции, защита стен от воздействия погодных явлений, размытия грунта под зданием.



Пояс из арматуры принимает на себя всю нагрузку при малейшей деформации конструкции и передает её на фундамент, равномерно распределяя нагрузку. Если вы строите дом из материалов, которые не устойчивы к изгибанию, то вам необходимо сделать армопояс. Больше всего нагрузка идет от крыши и плит перекрытия, что может привести к появлению трещин.



Какие бывают виды арматуры и их особенности

Как правило, армопояс классифицируют по его положению в здании:

  • Межэтажный – его делают между верхним и нижним этажом и закрывают плитами перекрытия.

  • Цокольный – традиционно устанавливается под все несущие конструкции и служит для уравновешивания нагрузки на фундамент.

  • Разгрузочный – ставится под крышей. Значительно упрощает процесс установи установки строп.

  • Ростверк – это составная часть свайно-ростверкового фундамента, возводится сверху заранее установленных свай.



В каких случаях необходим армопояс?

Можно не делать армопояс, только если все стены выполнены из кирпича, а сам фундамент расположен ниже уровня промерзания почвы. Однако, существуют ситуации, когда без монолитного пояса не обойтись:

  • Постройка ведется из блоков ячеистого бетона.
  • Возведение здания проходит в районе с повышенной сейсмоактивностью.
  • В месте постройки есть проблемы с повой.



Бытует мнение, что заменить армопояс можно просто кирпичами, выложив их таким же образом по плите перекрытия. Это не так, кирпичи принимают нагрузку точечно, соответственно, и распределяют её так же.

Если замерять прочность, то она будет в пользу каркаса из арматуры. Именно благодаря арматуре, стены получают устойчивость к изгибу.



Что нужно для сооружения пояса из арматуры?

Нужно всего два компонента:

  • 4 прута арматуры, которые будут иди по всей длине пояса, диаметр арматуры должен быть до 14, связывается между собой арматура при помощи проволоки.
  • Для заливки используется бетон марки минимум М250. Заливка производится в заранее подготовленную опалубку.



В установке есть два пути: можно сделать её несъёмной или съёмной.







Пошаговая инструкция по установке армопояса

Работа по установке конструкции состоит из 5 шагов:

  1. Изначально нужно убрать рабочую область от лишнего мусора.
  2. Подготавливается опалубка по всему периметру.
  3. Устанавливается каркас из арматуры.
  4. По периметру внешних стен устанавливается утеплитель.
  5. Последним этапом является заливка бетоном.





Армирование свайно-растверкового фундамента

Так называемый ростверк, по факту является цельной конструкцией из бетона, которая стоит на опорах, возвышаясь на высоту до 50 см. Ширина самого же монолитного пояса может быть до 1.2 метров. Эта конструкция служит основой для стен.





Второй уровень армопояса

Принято делать пояс именно в стенах цокольных этажей, это позволяет распределить нагрузку, которая направлена вертикально. Высота пояса варьируется в пределах от 20 до 40 см, а ширина напрямую зависит от ширины самой стены.





Армирование под мауэрлат

Технология ничем не отличается от армирования между этажами. Если в качестве перекрытий выступают балки из металла или дерева, то армопояс можно делать только по внешним стенам здания, а если применяются плиты перекрытия, то нужно делать пояс по всем стенам.





Что советуют профессионалы?

Что бы получить качественный пояс, нужно строго соблюдать следующие правила:

  • Перед заливкой армопояса бетоном нужно убедиться, что каркас стоит четко посередине. Снизу устанавливаются подкладки на высоте до 5 см. Убедитесь, что железо не будет контактировать с окружающей средой, это вызовет появление коррозии. Арматура должна быть залита бетоном полностью.

  • После заливки нужно обязательно уплотнить смесь, для этого применяют специальные погружные вибраторы.

  • Для более быстрого и успешного застывания бетона рекомендуется закрыть пояс плёнкой.
  • Заливка должна быть осуществлена в один заход, это придаст конструкции жесткости;

Соблюдая вышеперечисленные правила можно добиться не только качественного армопояса, который будет поддерживать стены, но и продлить срок службы всего здания.



Если вам необходимо заказать железобетонные изделия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

Создание армопояса под плиты перекрытия: фото и видео

Армопояс – что это? Этот вопрос интересует многих, кто начинает строительство. Итак, армированный пояс – это слой железобетона, который выкладывается под плиты перекрытия вдоль внешних стен сооружения по всему периметру. Предназначается он для повышения прочности несущих перегородок и сохранения здания в первозданном виде даже во время проседания или сдвига грунта. Армопояс должен быть цельным и ни в коем случае не прерываться. Так ли он нужен? Можно ли обойтись без подобной конструкции? Как его сделать? Об этом и многом другом будет рассказано в представленной статье.

Для чего нужен армопояс?

После того как стало ясно, что это такое армопояс, необходимо выяснить для чего же он нужен и нужен ли он всегда? Армированный пояс предназначается для увеличения сопротивления сооружения к неравномерной усадке здания и грунта, сильным порывам ветра, большим перепадам влажности и температур. При установке армопояса под плиты перекрытия он берет все имеющиеся и возникающие нагрузки на себя (см. фото).

Если здание построено, например, из газосиликатных блоков и на нем устанавливается крыша, монтаж ее креплений обязательно будет осуществляться точечно, чего данный материал не терпит. Чтобы стены остались на месте им необходимо придать жесткости и равномерно распределить нагрузку, которую создают крепления. В таком случае армированный пояс просто необходим. Если здание многоэтажное, армопояс кладется следующим образом: сначала возводятся стены первого этажа, затем делается армированный пояс, далее кладутся плиты перекрытия, затем возводятся стены второго этажа и т.д.

Создание опалубки

Рассмотрим процесс создания армопояса более детально (см. видео). Обычно его ширина равна ширине стен здания, а высота составляет примерно 30 сантиметров. Опалубка изготавливается из деревянных досок шириной, такой как высота армированного пояса, и толщиной около 2 сантиметров. Нижняя их часть прикрепляется к стене при помощи саморезов, а между собой доски крепятся при помощи небольших деревянных отрезков, которые монтируются с внешней стороны опалубки. Чтобы опалубка не расходилась, когда ее зальют бетонным раствором, с шагом около 1 метра доски необходимо скрепить поперечинами.

Некоторые специалисты рекомендуют при монтаже делать опалубку для армопояса под плиты перекрытия примерно на 3 сантиметра уже стены, а остальное пространство заполнять теплоизоляционным материалом, что сделает меньшей потерю тепла через бетон.

Образование арматурного каркаса

Для устройства арматурного каркаса обычно используются прутья диаметром около 1 сантиметра. А создается он непосредственно в опалубке, так как готовая конструкция является слишком тяжелой для переноса. Для начала делается первая «лесенка», которая состоит из двух продольных прутьев, которые должны идти вдоль всей стены и поперечных прутьев, размещенных с шагом около 60 сантиметров. Далее делается еще одна, точно такая же «лесенка». Затем они соединяются между собой, образуя параллелепипед. Объединять прутья между собой можно либо при помощи проволоки для вязки арматуры, либо с помощью сварочного аппарата.

Полученный арматурный каркас для создания армопояса под плиты перекрытия необходимо поднимать над поверхностью примерно на 5 сантиметров. Также он должен отступать от боковых стенок примерно на 5 сантиметров. Из этого следует, что его ширина обычно не должна превышать 20 сантиметров. Размещаться арматурный каркас должен строго горизонтально, что необходимо проверять при помощи строительного уровня (см. фото). После того как все вышеперечисленные требования будут соблюдены, можно переходить непосредственно к заливке армопояса под плиты перекрытия.

Особенности заливки

Для создания армопояса под плиты перекрытия обычно используется смесь песка, цемента и щебня. Раствор заливается в опалубку чаще всего ведрами или другими подобными сосудами. После того как опалубка станет полной, смесь необходимо будет немного утрамбовать чтобы избавиться от пустот. Сделать это можно при помощи специального инструмента. Стоит отметить, что заливать опалубку необходимо беспрерывно, чтобы раствор не успевал затвердевать, а также не образовывались отдельные шары, между которыми в будущем могут пойти трещины. Сверху бетонный раствор необходимо тщательно разравнивать.

После всех вышеперечисленных действий конструкцию необходимо оставить в состоянии покоя примерно на неделю, после чего опалубку можно аккуратно разобрать. Таким образом, получается надежный армопояс (см. фото), на который запросто можно класть плиты перекрытия и не бояться того, что здание может дать усадку.

Армопояс, нужен ли армопояс

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно - можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Основные задачи армопояса

Армопояс выполняет следующие функции:

  • Повышение пространственной жесткости сооружения
  • Распределение нагрузок на фундамент (а значит, и на все конструкции здания) от неравномерных подвижек грунтов основания при просадке и морозном пучении
  • Надежное опирание и распределение усилий от мауэрлата и плит (балок) перекрытий на стены из пористых хрупких пеноблоков, газоблоков или блоков теплой керамики

В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием. Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.

Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.

Цокольный армопояс

Цокольный или фундаментный армопояс, выполняемый по верхнему обрезу фундамента, нужен для домов из ячеистобетонных блоков, но необходимость этого пояса жесткости определяется конструкцией фундамента и несущей способностью подстилающих грунтов. Если грунты основания прочные (скальные, крупнообломочные, уплотненные крупные пески без насыщения водой) и не склонные к пучению, а также в случае, когда фундамент выполняют в виде плавающей плиты, то армопояс под нижний ряд блоков не обязателен. В случаях, когда в основании участка находятся просадочные или слабые грунты (мелкие и пылевидные пески, торфянные, лессовые, суглинистые и глинистые при высоком уровне грунтовых вод), армирующие пояса необходимы.

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

Междуэтажные перекрытия, под которые необходимы армопояса

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.

Армирование стен в доме - устройство армопояса

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки – 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Как сделать армопояс

  • 1 Виды
  • 2 Инструменты и материалы
  • 3 Изготовление арматурной сетки/каркаса
  • 4 Опалубка
  • 5 Ростверк
  • 6 Цокольный армопояс
  • 7 Межэтажный
  • 8 Под мауэрлат
  • 8. 1 Крепление мауэрлата
  • 9 Армопояс для газобетона
  • 10 Видео

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

С

Сварная арматурная сетка, панели и маты - для строительства бетонных перекрытий

Сварная арматура - незаменимая арматурная сетка для бетона, используемая в современном строительстве. Он изготовлен из высокопрочной стальной проволоки, сваренной точечной сваркой в ​​квадратную или прямоугольную сетчатую структуру, предварительно изготовленную для использования с бетонными элементами. Сварные проволочные панели производятся оцинкованными перед сваркой или оцинкованными после сварки. Две обработки позволяют получить различную отделку арматуры сварной сетки.

Армирующая сварная сетка обычно производится в соответствии со стандартными ссылками, что упрощает идентификацию объекта, контроль качества и управление. Сварная проволока изготавливается в листах или рулонах, что обеспечивает быстрый и простой процесс установки на месте.

Хотя обычно используется в поверхностных слоях (бетонные плиты перекрытия на насыпи) и бетонных дорогах, сварная металлическая сетка также может использоваться в подвесных плитах перекрытия , бетонных стенах, водопропускных трубах / водостоках и композитных кирпичных / бетонных подпорных стенах.

Подробная информация:
Обработка поверхности арматурной сварной сетки: гальваническое цинкование или горячее цинкование.

Материалы: Проволока из низкоуглеродистой стали, проволока из нержавеющей стали и арматурная проволока.

Характеристики: ровная поверхность, прочная структура, точное раскрытие и т. Д. Он обладает хорошими свойствами устойчивости к коррозии и окислению.

Использование: Он широко используется в строительстве, пищевой промышленности, сельском хозяйстве и т. Д.Например, он применяется при железобетонных конструкциях, армировании плит перекрытий, армировании кирпичных стен, утеплении полов и т. Д.

Технические характеристики с отверстием в сетке и калибром проволоки:

Сетка

Диаметр проволоки.

дюймов

В мм

Калибр провода

В мм

1 дюйм × 1 дюйм

25 мм × 25 мм

14 # - 11 #

2.0мм - 3мм

2 "× 1"

50 мм × 25 мм

14 # - 8 #

2,0 мм - 4 мм

2 "× 2"

50 мм × 50 мм

14 # - 8 #

2,0 мм - 4 мм

3 дюйма × 2 дюйма

75 мм × 50 мм

14 # - 6 #

2. 0 мм - 5 мм

3 дюйма × 3 дюйма

75 мм × 75 мм

14 # - 6 #

2,0 мм - 5 мм

4 дюйма × 2 дюйма

100 мм × 50 мм

14 # - 4 #

2,0 мм - 6 мм

4 дюйма × 4 дюйма

100 мм × 100 мм

14 # - 4 #

2.0 мм - 6 мм

5 дюймов × 5 дюймов

125 мм × 125 мм

14 # - 4 #

2,0 мм - 6 мм

6 дюймов × 6 дюймов

150 мм × 150 мм

14 # - 4 #

2,0 мм - 6 мм

Примечания: Concreate поставляет сварные проволочные армирующие ткани различных размеров и из различных материалов. Индивидуальный заказ рассматривается по детальным запросам. Мы также поставляем нестандартные сварные сетки специального типа для армирования бетона, такие как усиление сварных стержней тяжелого типа, арматура арматурного каркаса и формы из гнутой сварной проволоки для конкретных применений, таких как армирование трубопроводов и каналов, а также для других условий работы. Добро пожаловать, свяжитесь с нами по [email protected]

Сетка нестандартная и гнутая для армирования бетона

Стальную проволоку или стальной пруток можно сваривать в специальных размерах (ширине, длине и расстоянии) в соответствии с конкретными требованиями каждого проекта, чтобы получить максимальную выгоду.Она также может быть согнуты в различные формы для армирования подпорной стены, парапет, структура трубы, люк, коробка водопропускных и канал.

Вам нужна дополнительная информация о продуктах для армирования бетона? Свяжитесь с нами сейчас.

Арматурная ребристая сетка, используемая для бетонных пешеходных дорожек и плит перекрытия

Сетка с ребрами жесткости также называется сварной сеткой с ребрами жесткости.С ребристым профилем он может идеально улучшить сцепление с бетоном и минимизировать растрескивание бетона, которое может возникнуть в результате усадки бетона. Армирующая сварная ребристая сетка подходит для использования в различных областях, таких как бетонные пешеходные дорожки, промышленные и коммерческие грунтовые плиты, сборное панельное строительство, плиты для жилых домов и фундаменты.

RRM-01: Сетка ребра жесткости прямоугольного сечения.

Характеристики сетки ребер жесткости

  • Материал: углеродистая сталь или нержавеющая сталь.
  • Обработка поверхности: оцинковка.
Таблица 1: Общие характеристики армирующей ребристой сетки
Арт. Продольная проволока (мм) Поперечная проволока (мм) Вес (кг / лист)
WRRM01 11,9 при 100 7,6 @ 200 157
WRRM02 11,7 при 100 7,6 @ 200 131
WRRM03 9. 5 @ 100 7,6 @ 200 109
WRRM04 8,6 при 100 7,6 @ 200 94
WRRM05 7,6 при 100 7,6 @ 200 79
WRRM06 6,75 @ 100 7,6 @ 200 68

Характеристики ребристой арматурной сетки

  • Высокая прочность и жесткость.
  • Улучшить сцепление с бетоном.
  • Свести к минимуму растрескивание бетона, которое может возникнуть в результате усадки бетона.
  • Устойчив к коррозии и ржавчине.
  • Прочный и долгий срок службы.

Применение арматурной сетки

  • Бетонные дорожки.
  • Плиты грунтовые промышленные и торговые.
  • Сборное панельное строительство.
  • Плиты и опоры жилые.

РРМ-02: Бетонная плита 2-го этажа.

RRM-03: Фундамент ребристый.

Запрос на наш продукт

Когда вы свяжетесь с нами, пожалуйста, предоставьте подробные требования. Это поможет нам дать вам действительное предложение.

Детализация армирования в перекрытиях | Деталь армирования в плите RCC

Инженер-проектировщик должен взять на себя ответственность за обеспечение структурной безопасности проекта, деталей, проверку заводского чертежа.

Детализация также является важной частью любого строительства, так как безупречная детализация инженерных проектов требуется на этапе планирования и проектирования для надлежащего выполнения работ, а также для обеспечения безопасности конструкций.Неисправные соединения или детали могут привести к разрушению.

Детализация играет важную роль для стальных конструкций, а также для элементов RCC, поскольку она остается переводом всех математических выражений и результатов уравнений.

Для часто используемых элементов RCC детализация может быть разделена на плиты с отверстиями или без них (прямоугольная, круглая, непрямоугольная пирамидальная плита, треугольная и т. Д.) Балконная плита, плита чердака, угловая плита и т. Д.

Балки - С открытыми ножами или без них.(Мелкие и глубокие балки)
Колонны - (Прямоугольные, L-образные, Т-образные, круглые, восьмиугольные, крестообразные и т. Д.)
Фундаменты.

Детализация гравитационных нагрузок отличается от боковых нагрузок, особенно для СЕЙСМИЧЕСКИХ СИЛ.

Для восстановления и укрепления поврежденных конструкций необходимы различные типы деталей.

Для точного ПОДРОБНОГО ОПИСАНИЯ необходимы следующие процессы: -

DO’S-GENERAL
Создавайте точные чертежи, маркируйте каждую полосу и показывайте ее форму для точности

Поперечное сечение подпорной стенки свернут мгновенно за счет размещения засыпки грунта, который содержит ¼” диам вместо 1-1 / 4” диам. Ошибка может произойти из-за того, что диаметр стержня арматуры надлежащего диаметра был покрыт размерной линией.

  • При необходимости создайте спецификацию гибки стержня.
  • Укажите идеальное покрытие-прозрачное покрытие, номинальное покрытие или эффективное покрытие для усиления.
  • Выберите подробное расположение отверстия / отверстия и предоставьте достаточно подробностей для армирования только около отверстий.
  • Используйте общедоступные стержни и спирали.Для одного элемента конструкции количество стержней различных размеров должно быть наименьшим.
  • На чертеже должна быть четкая информация о марке стали.
  • Деформированные стержни должны содержаться на концах.
  • Показывать растянутые детали в углах, пересечениях стен, балок и стыков колонн, а также в параллельных местах.
  • Следует избегать блокировки стержней в точках пересечения стержней и следить за тем, чтобы все были в узде. Может быть правильно размещен.
  • В случае связанных стержней, соединение внахлест собранных стержней должно производиться путем сращивания по одному стержню за раз; такие отдельные соединения в пакете должны располагаться в шахматном порядке.
  • Убедитесь, что загнутые и загнутые стержни могут быть размещены и имеют соответствующую защиту бетона.
  • Обозначьте все компенсирующие, строительные и усадочные швы на планах и предоставьте подробную информацию о таких швах.
  • Расположение строительных швов должно оставаться в точке минимального сдвига примерно в середине или около середины.Он развит вертикально, а не наклонно.

Чтобы прочитать всю статью, посетите www.engineeringcivil.com/presentation-on-reinforcing-detailing-of-r-c-c-members.html

Обширная техническая библиотека для изолированных бетонных опалубок Logix

Противопожарная стена над линией крыши PDF JPG DWG DXF
Отступ к соседней стене PDF JPG DWG DXF
ICF Парапетная плоская крыша на стальной балке с открытой стенкой с изоляцией PDF JPG DWG DXF
Парапет ICF с плоской крышей на стальной балке с открытой перемычкой PDF JPG DWG DXF
ICF Парапетная плоская крыша на деревянных балках и пенопласте PDF JPG DWG DXF
ICF Парапет плоская крыша на деревянных балках и металлическом перекрытии PDF JPG DWG DXF
ICF Парапет плоская крыша с опорой для настила PDF JPG DWG DXF
Плоская крыша парапета ICF с железобетонной панелью PDF JPG DWG DXF
Парапет ICF с металлическим ригелем и облицовкой из кирпича PDF JPG DWG DXF
Внутренняя стена, поддерживающая стальную балку с открытой перемычкой PDF JPG DWG DXF
Металлические панели крыши PDF JPG DWG DXF
Палуба Rood на стальной балке с конической вершиной Logix PDF JPG DWG DXF
Деталь шпателя PDF JPG DWG DXF
Разделительная стена PDF JPG DWG DXF
Наклонная крыша против Logix PDF JPG DWG DXF
Стальная односкатная крыша и сборная железобетонная крыша PDF JPG DWG DXF
Стальная дека на Logix с огнезащитным герметиком PDF JPG DWG DXF
Стальная дека на Logix PDF JPG DWG DXF
Деревянный парапет на деревянных балках и металлической крышке PDF JPG DWG DXF
Деревянный парапет на деревянных балках PDF JPG DWG DXF
Деревянный парапет с открытыми стальными балками PDF JPG DWG DXF
Деревянный парапет с железобетонной крышей PDF JPG DWG DXF
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
