Анкер под крестовую отвертку - Морской флот

Для крепления оконной рамы к бетонной стене инженеры разработали специальный металлический анкер. Так как он в основном служит для крепления металлопластиковых окон с рамами, его стали называть «рамным». На рынке можно встретить различные модели такого крепления. По мнению многих специалистов, рамный анкер можно считать универсальным крепёжным элементом. Поэтому он всегда остаётся популярным и востребованным.

Сфера применения приспособления

Одними из самых популярных крепёжных изделий считаются анкерные болты. Благодаря своей универсальности, а также отличным техническим характеристикам, они используются в креплениях самых сложных конструкций, независимо от их массы и размеров.

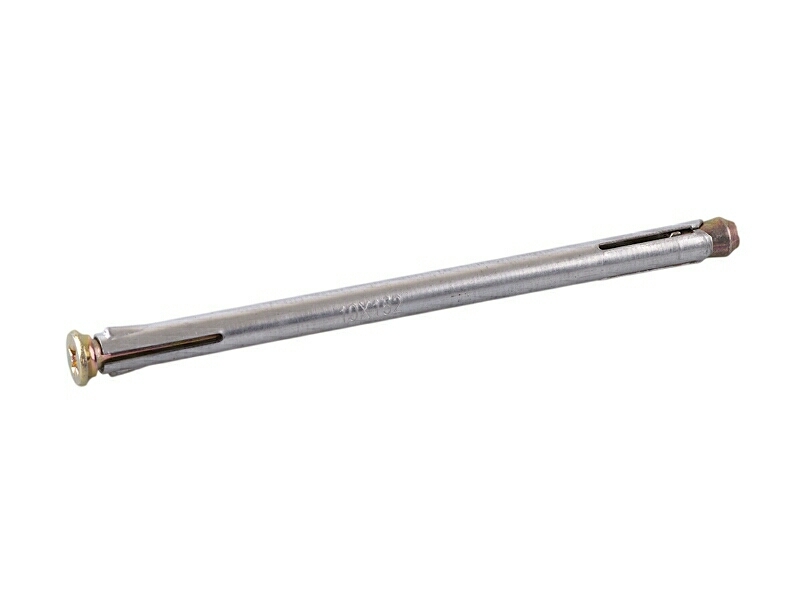

Первоначально металлический рамный анкер применялся для установки оконных рам. Сегодня область применения такой детали стала намного больше. Строители и ремонтники пользуются такими анкерами для фиксации отделочных материалов, установке деревянных брусьев.

Особенности конструкции и принцип действия

Оконный анкер имеет определённые технические возможности, зависящие от его конструкции. Перед тем как начать проводить монтажные работы, необходимо помнить, что такой анкер не предназначен для больших нагрузок. Он не сможет удержать вес, превышающий 30 кг.

Важнейшим элементом этой конструкции является стальная втулка, имеющая продольные прорези. Из них получаются своеобразные лепестки, которые разжимаются, когда устанавливается крепёжное изделие. Чтобы происходило разжимание лепестков, боковую часть втулки оснастили конусной гайкой.

Накручиваясь на винт, она давит на втулку, лепестки начинают разжиматься. Диаметр втулки увеличивается, она плотно сцепляется с поверхностью монтажного отверстия, возникает надёжное соединение. Для облегчения работуы с распорной втулкой верхняя часть винта оборудована прорезями для фигурной отвёртки.

Чтобы шляпка рамного анкера полностью входила в установочное отверстие, боковая поверхность головки сделана конусной формы. Поэтому для работы с этими крепёжными деталями необходимо, кроме сверления отверстий, предусмотреть специальный «потай», куда спрячется головка болта.

Правила выбора крепежной оснастки

Чтобы правильно выбрать рамный анкер, требуется учитывать несколько важных технологических параметров и определённых факторов:

  • Обычно такие детали изготавливают из качественной углеродистой стали. Иногда используют латунь. Выбирая анкер, нужно обратить внимание на его поверхность. Она должна иметь цинковое антикоррозийное покрытие.
  • Латунные изделия не обладают высокой прочностью. Поэтому они покупаются для монтажа не очень тяжёлых предметов.
  • Размер рамного анкера зависит от массы изделия. При большом весе резьбовая шпилька должна иметь большой диаметр и большую длину.
  • Очень важно, чтобы толщина распорной втулки превышала 0,8 мм. Если этот размер будет меньше, крепление будет ненадёжным. Качество такого болта оставляет желать лучшего.

В действующих нормативных документах особо оговариваются важнейшие параметры таких болтов:

Наиболее популярным диаметром втулки считается 8 мм. Он подходит к большинству строительных конструкций. Когда требуется создать более надёжное крепление, устанавливают рамные анкеры, у которых диаметр шпильки равен 10 мм. Такие детали рассчитаны на большие статические, а также динамические нагрузки.

Длина шпильки также подверглась стандартизации. Современная промышленность выпускает изделия, длина которых находится в диапазоне 72—172 мм.

Как выполняется установка

Для проведения монтажных работ необходимо иметь следующие инструменты:

Чтобы провести монтаж оконной рамы, требуется выполнить несколько технологических шагов. Причём все они должны проходить в определённой последовательности:

  1. Сначала нужно установить раму на распорки.
  2. Затем проводится выравнивание рамы относительно горизонтали и вертикали.
  3. Для фиксации раму крепят с каждой стороны клиньями, которые плотно забиваются молотком.
  4. Отмечаются места крепления. Для этого от верхнего угла отмеряют 30 см и наносят первую отметку. Аналогично действия повторяют с нижней частью. Указанный размер носит рекомендующий характер. При необходимости он может быть увеличен или уменьшен.
  5. В деревянной раме сверлится сквозное отверстие. В него вставляется анкер и закручивается отвёрткой. Расширение крепёжного изделия происходит с нескольких сторон. Верхняя часть расширяется шляпкой, нижняя — конусообразной гайкой.
  6. На финишном этапе все образовавшиеся щели тщательно заделывают высококачественной монтажной пеной.

Если установка рамного анкера выполнена с соблюдением всех технологических требований, можно говорить о создании надёжного крепления оконной рамы. Такая деталь способна выдержать огромные нагрузки. Она создаст прочное соединение деталей, изготовленных из разного материала.

В магазине можно встретить несколько сотен различных видов креплений, которые используются в различных областях. Один из них – рамный анкер. Его создали для крепления дверей и оконных рам к кирпичному или бетонному основанию, именно благодаря этому он получил свое название «рамный». Сегодня этот вид анкера используется для установки дверных коробов и металлопластиковых окон.

Что такое рамный анкер?

Это крепежный элемент, используемый для монтажа дверных коробов, рам и блоков из различных материалов: железобетона, природного камня, бетона и полнотелого кирпича. Рамный анкер похож на гильзу с коническим элементом, шурупом и потайной головкой. После того как шуруп ввинчен, гильза расклинивается.

Особенности конструкции и принцип работы

В составе рамного анкера полая гильза, винт с метрической резьбой и конусообразной втулкой. Когда винт закручивается, в тело анкера втягивается втулка. В результате стенки рамного дюбеля распирает в отверстии, и благодаря этому обеспечивается высокая надежность крепления деталей. Рамные дюбели изготавливаются в двух вариантах: со сферической или потайной головкой.

Области применения анкера

Анкер, который также называют рамным дюбелем, используют при креплении деревянных и пластиковых оконных рам, для монтажа дверей и при других работах, когда нужно выполнить скрытый монтаж дверной коробки или другого элемента.

Металлический рамный анкер

Чаще всего этот вид крепления используется при монтаже окон. Металлический рамный анкер состоит из разрезанной стальной втулки, винта со шпицем и конной гайки. Он предполагает только сквозной монтаж. При изготовлении этих анкеров используют металлы только качественных сортов, которые могут выдержать большие нагрузки.

А здесь статья про стяжку пола с керамзитом.

Как правильно выбрать анкер?

Как только вы выбрали необходимый крепеж, можно приступать к выбору рамного анкера. При этом важно помнить о трех важных параметрах:

  • материал, из которого изготовлен анкер. Это может быть обычная или нержавеющая сталь, материал с оцинкованным напылением, латунь. Выбор зависит от особенностей среды применения крепежного элемента.
  • качество распорной втулки – главной части анкера. Уделите особенное внимание ее толщине: она должна быть более 0,8 мм, если показатели меньше, анкер считается некачественным.
  • длина шпильки. Выбор крепежного изделия по этому параметру зависит от задач, которые ему нужно выполнить.

Диаметр и длина болта имеют несколько параметров: 8х72 мм (72 – длина шпильки, а 8 – диаметр втулки). Максимальные размеры: 8х172 мм.

Монтаж

Чтобы провести монтаж, понадобятся инструменты: перфоратор, крестовая отвертка и молоток. Расскажем, как использовать рамный анкер на примере монтажа оконной рамы. Монтаж проводится в несколько этапов:

  1. Выставите раму на распорках, выровняйте оконный блок относительно вертикальной и горизонтальной плоскостей, закрепите с двух сторон клиньями, которые нужно забить молотком как можно плотнее.
  2. Выберите и отметьте места для крепления. После того как рама плотно зафиксирована, приступите к определению мест для рамных анкеров. Обычно крепежи располагаются в 30 см от верхнего и нижнего угла блока, но это не обязательные условия.
  3. Просверлите деревянную раму насквозь, затем вставьте в отверстие рамный анкер и закрутите его отверткой. Крепежное изделие расширится с двух сторон: с одной – шляпкой, с другой – конусообразной гайкой. После этого щели заделываются монтажной пеной.

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

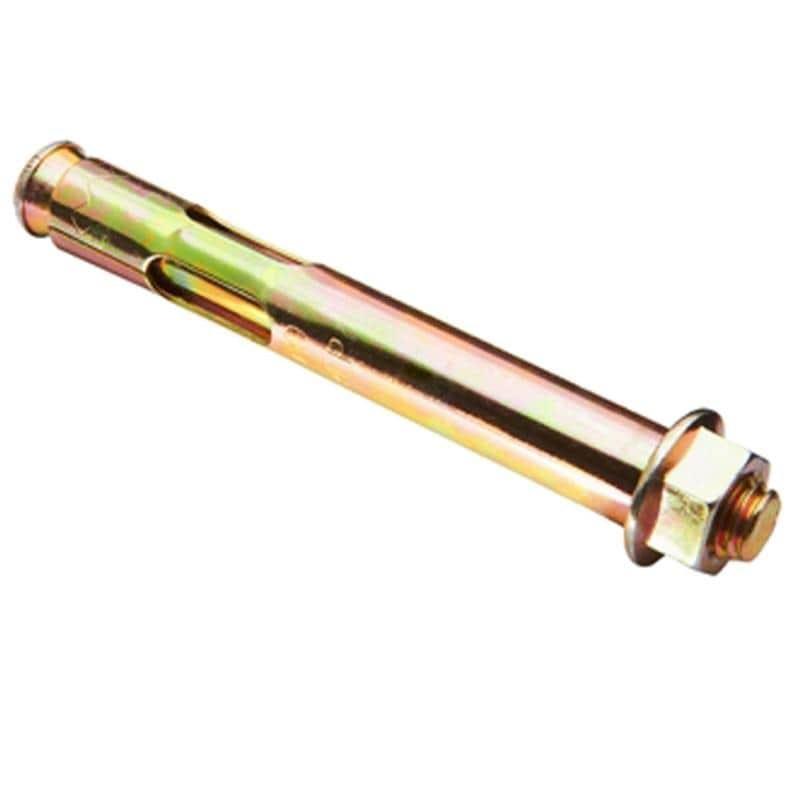

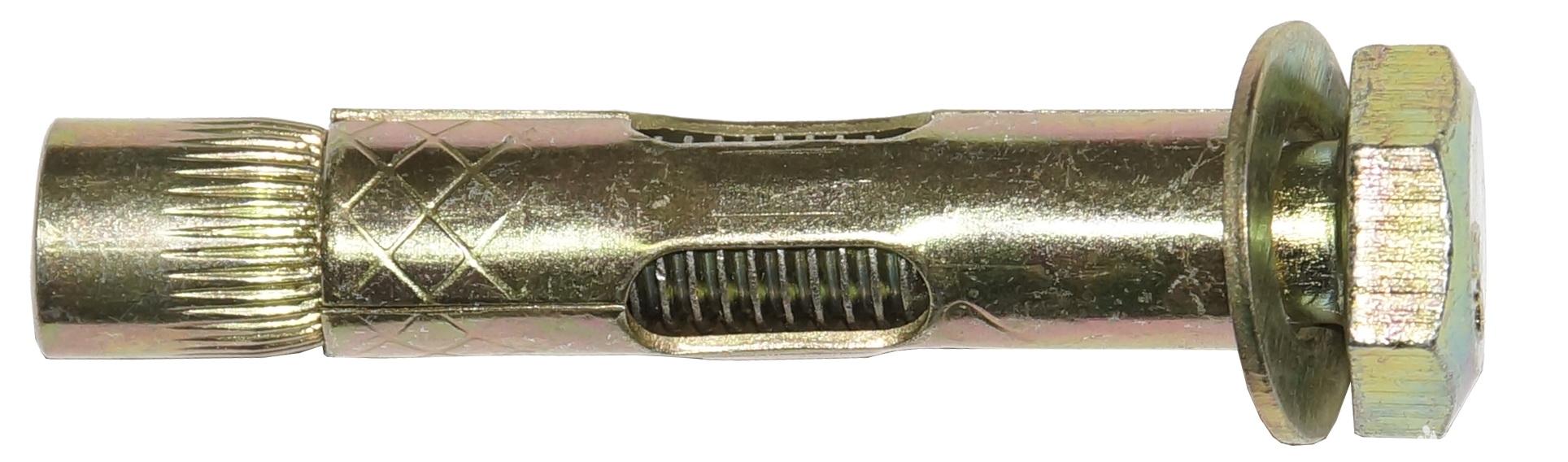

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм.
    В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

Анкерный болт с гайкой фото

Анкерный болт с крюком фото

Анкерный болт с кольцом фото

Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Рамный анкер (металлический рамный дюбель): размеры и монтаж

Такое изделие, как анкер рамный, является одним из типов крепежных элементов, представленных на современном отечественном рынке в огромном разнообразии. Однако именно этот анкер, как признают многие специалисты, является наиболее универсальным крепежом, чем и объясняется его высокая популярность.

Анкер рамный – простой и одновременно универсальный крепеж

Где используется

Анкерные болты сегодня являются одним из наиболее популярных типов крепежных изделий, что связано с их уникальными техническими характеристиками и широкой универсальностью, позволяющей использовать такие элементы для крепления самых различных конструкций и предметов разных габаритов и массы.

Свое название металлический рамный анкер получил потому, что изначально использовался для качественного и надежного монтажа оконных рам и дверных коробок. Сегодня металлический рамный дюбель (другое название рамного анкера) по-прежнему задействован в монтаже оконных и дверных конструкций, но сфера его применения значительно расширилась.

Закрепление дверной или оконной рамы – типичные примеры использования рамных анкеров

Специалисты, работающие в сфере строительства и ремонта, обратили внимание на универсальность конструкции такого анкерного болта распорного типа, а также на высокую надежность фиксации, которую он обеспечивает, и стали активно использовать его для монтажа отделочных материалов, элементов строительных конструкций, а также предметов различного назначения. В частности, особую популярность этот анкер приобрел при монтаже деревянных брусьев на поверхностях различного типа.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

Устройство рамного анкера

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Применение для монтажа рамных анкеров отверток с фигурной рабочей частью делает такой процесс удобным и позволяет эффективно выполнять его даже в труднодоступных местах.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание

Правила выбора

Выбирая анкерный болт рамного типа, следует учитывать не только размеры монтируемого с его помощью предмета, но и целый ряд других параметров. Сложность выбора такого крепежного изделия заключается еще и в том, что на современном рынке есть продукция, которая отличается очень невысоким качеством.

Чтобы не оказаться в ситуации, когда приобретенный оконный анкерный болт не устроил вас по каким-либо параметрам, при его выборе следует ориентироваться на следующие факторы.
  • В качестве материала изготовления рамных анкеров преимущественно используются углеродистая сталь и латунь. При выборе крепежного изделия, изготовленного из углеродистой стали, следует обращать внимание на наличие цинкового покрытия на его поверхности, которое обеспечивает защиту крепежа от коррозии. Болты из латуни, которая является менее прочным материалом, чем сталь, выбирают для монтажа менее ответственных и не слишком тяжеловесных предметов.
  • Выбор размеров рамного анкера (длина и диаметр резьбовой шпильки) зависит от того, какого веса изделие вы собираетесь зафиксировать при помощи крепежа. Чем больше вес предмета, тем более длинной и толстой должна быть резьбовая шпилька.
  • Качество изготовления распорной втулки – важный параметр, на который следует обращать особое внимание. Толщина стенок такой втулки по всем правилам изготовления рамных анкеров не должна быть меньше 0,8 мм. В противном случае говорить о качестве и надежности такого крепежного изделия не приходится.

Такие размеры рамного анкера, как диаметр распорной втулки и длина резьбовой шпильки, оговариваются в положениях нормативных документов. Самым ходовым диаметром втулки анкерного рамного болта является 8 мм, такой размер считается наиболее универсальным. В отдельных случаях, когда необходимо обеспечить большую надежность фиксации, используются анкеры со шпилькой диаметром 10 мм, которые способны выдерживать значительные статические и динамические нагрузки.

Что касается длины шпильки, то она тоже нормируется положениями соответствующего стандарта. Длина шпильки рамных анкеров, выпускаемых современной промышленностью, начинается с размера 72 мм, а максимальное значение данного параметра соответствует величине 172 мм.

На чертеже указаны параметры рамного анкера. Ниже в таблицах даны их числовые значения

Технические характеристики рамных анкеров диаметром 8 мм

Технические характеристики рамных анкеров диаметром 10 мм различной длины

Эффективность использования анкерных болтов обеспечивается и качеством материала, в который они монтируются. Так, если материал конструкции, в которую устанавливается анкер, полнотелый и отличается плотной структурой без внутренних дефектов, то и крепление будет надежным.

Особенности монтажа

Надежность и долговечность крепления, выполненного при помощи анкерного болта рамного типа, также зависит от того, насколько правильно выполнен монтаж. Прежде всего, следует приготовить инструменты, без которых выполнить такую процедуру будет практически невозможно. Такие инструменты несложно найти практически в любой домашней мастерской. Сюда относятся:

  • перфоратор, при помощи которого будет выполняться отверстие для монтажа рамного анкера;
  • бур, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки крепежного изделия;
  • отвертка с крестовой рабочей частью, при помощи которой винт анкера будет закручиваться в распорную втулку;
  • молоток, необходимый для того, чтобы забить анкерный элемент в предварительно подготовленное отверстие.

Кратко о монтаже рамного анкера

Более подробно познакомиться с процессом монтажа, выполняемого при помощи анкера рамного типа, можно на примере установки рамы в оконный проем. Алгоритм выполнения такой процедуры выглядит следующим образом.
Этап 1: Установка рамы в проем и ее фиксация при помощи распорок

Раму, которую вы собираетесь надежно зафиксировать в оконном проеме, необходимо предварительно выставить, используя для этого деревянные распорки. Выставляя раму, следует тщательно выровнять ее элементы относительно горизонтальной и вертикальной плоскостей при помощи обычного строительного уровня. Распорки или клинья, которые используются для предварительной фиксации рамы, можно забивать молотком. Если при выставлении рамы обнаружены какие-либо недочеты, то на стадии предварительной фиксации их достаточно легко устранить, подбивая клинья и передвигая оконную конструкцию в нужном направлении.

Схема крепления пластикового окна

Этап 2: Разметка мест для выполнения сверления и подготовка углублений («потая»), в которых будут размещаться головки винтов

После того как оконная рама надежно зафиксирована в проеме при помощи распорок, можно приступать к разметке мест, в которых будут просверлены отверстия для размещения анкеров. Если вы собираетесь закрепить при помощи таких элементов раму небольшого размера, то вполне достаточно будет четырех болтов, а для более габаритных конструкций количество крепежных изделий необходимо увеличить.

Существуют общепринятые требования, согласно которым размещать анкерные элементы следует на расстоянии 30 см от верхнего и нижнего краев оконной рамы (при необходимости положение крепежей можно откорректировать). Если в оконных рамах, которые вы собираетесь устанавливать, производитель не предусмотрел углублений для размещения головок анкерных винтов, то их следует выполнить самостоятельно, используя для этого сверло соответствующего диаметра.

Установочные параметры рамных анкеров диаметром 10 мм

Этап 3: Монтаж крепежных элементов

После того как все вышеописанные манипуляции выполнены, можно приступать непосредственно к монтажу рамных анкеров. Для этого необходимо в намеченных местах просверлить деревянную раму насквозь, углубившись сверлом в поверхность оконного проема на требуемую глубину.

Сверление монтажного отверстия под анкер

Подготовленные отверстия желательно очистить от строительной пыли и кусочков раскрошившегося материала. Только после этого можно вставлять рамные анкерные элементы, пропустив их через раму. Вставленные в подготовленные отверстия анкеры надо затянуть, используя для этого отвертку с крестовой рабочей частью. После того как вы затянете головки винтов, внутренние распорные втулки разожмутся, обеспечив надежное крепление всей конструкции в оконном проеме.

Последнее, что вам необходимо сделать, чтобы завершить монтаж оконного блока, – это заделать щели между рамой и поверхностью проема монтажной пеной.

Анкерные болты по бетону - разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

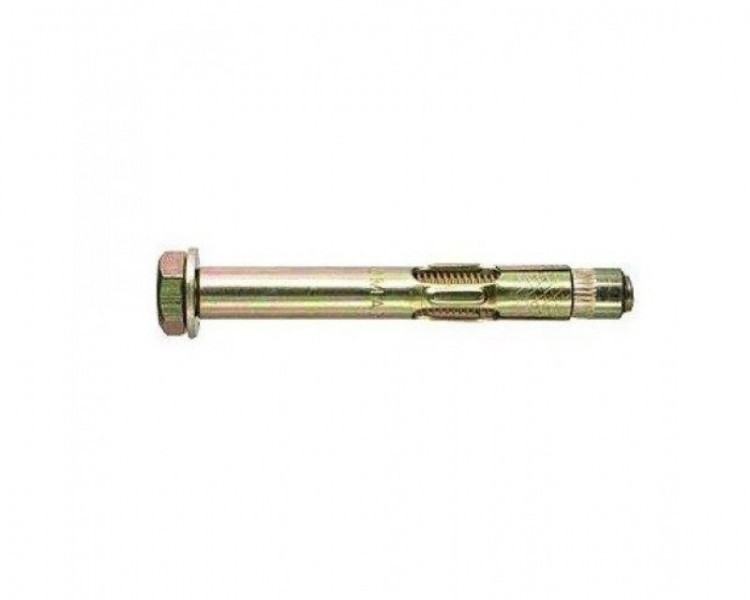

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.
  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже


Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей


Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление сейфа к бетонному полу

В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Анкерный болт с потайной головкой

Анкерная техника – большая категория крепежных металлических изделий (метизы), к которой относится анкер-болт и его разновидность: анкерный болт с потайной гайкой, или как его ещё называют – анкер-болт с потайной головкой. Конструкция анкерного болта с потайной головкой похожа на обычный анкер. Визуальное различие между ними только в головке - у анкер-болта она шестигранная. Метрическая резьба такого анкерного изделия варьируется от М6 до М12, а длина может составлять от 100 до 330 миллиметров. Как и многие другие крепежные метизы, анкер выполнен из углеродистой стали с цинковым (желто-пассированным) покрытием, что повышает его устойчивость к коррозии. За счет такого покрытия стали анкер-болт можно использовать не только при внутренних, но и при наружных монтажных работах. По своим прочностным характеристикам он ничем не отличается от обычного анкерного болта и является надежным и прочным крепежом.


Применение анкерных болтов с потайной головкой


Уникальность конструкции анкерного болта с потайной головкой заключается в том, что его головка не выступает над поверхностью материала основания. Это может означать только одно – такой вид крепежного метиза используют там, где необходимо скрыть крепеж, чтобы он не выступал за поверхность основания и не мешал другим конструкциям. Поэтому анкерный болт с потайной головкой широко применяется в современном строительстве при монтаже оконных рам, дверных коробов, облицовочных материалов. Рекомендуемое основание для анкер-болта  – бетон, полнотелый кирпич, строительный или природный камень. Надежность и прочность крепления конструкций при монтажных работах с использованием анкера гарантировано только с применением качественных метизов. Поэтому к выбору анкеров нужно подходить ответственно, ведь от качества этих изделий будет зависеть прочность, долговечность и надежность всей конструкции в целом.


Принцип работы


Для начала работы с анкерным болтом в потай-головкой нужно точно выбрать место его установки, потому что демонтаж этого крепежного изделия невозможен. Затем следует просверлить отверстие в поверхности материала-основания соответствующей глубины и диаметра, которое очищается от пыли и грязи. Следующий этап: установка анкерного болта в подготовленное отверстие. Для этого, при необходимости, можно использовать молоток. После установки в отверстии нужно его жестко зафиксировать в нем. С помощью отвертки вкручивается потайная головка анкер-болта и конусообразный наконечник двигается в её сторону, распирая при этом муфту по продольным прорезям, образуя так называемые «лепестки», которые упираются в стенки отверстия и обеспечивают надежное крепление. Анкерные болты с потайной головкой, как и любые другие виды крепежных изделий всегда в наличии в интернет-магазине компании «Krepej». Консультанты и специалисты компании всегда готовы помочь с выбором качественного крепежа.

Размер Диаметр сверла (мм) Макс. толщина прикреп. материала (мм) Мин. глубина сверления (мм) Макс. нагрузка на вырывания (кН) Кол-во в упак. (шт)
8х40 8 13 27 1,2 120
8х60 8 33 27 1,2 100
8х80 8 53 27 1,2 60
10х75 10 36 37 1,7 50
10х102 10 65 37 1,7 40



Анкер рамный – назначение и применение, монтаж крепежа + видео

Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. Наш сегодняшний обзор затронет один из типов крепежных деталей, имя которому – анкер рамный, давайте поближе с ним познакомимся.

Анкер – классификация и сфера использования

По неподтвержденным статистическим данным считается, что Россия за один квартал, а это всего-то три месяца, способна поглотить порядка 15 тысяч тонн всевозможных анкерных креплений. Наш монтажный элемент находится в этом списке чуть ли не в первых рядах. Объясняется это просто: столь популярным данный вид крепежа сделали его технические характеристики и довольно обширная сфера применения.

Но изначально такой крепеж был предназначен для крепления оконных рам и дверных коробок к бетонному и кирпичному основанию. Именно благодаря своему назначению такой дюбель и получил классификацию «рамный». На сегодняшний день крепеж соответствует своим непосредственным техническим характеристикам, и большая часть такого вида дюбелей применяется для установки металлопластиковых окон и дверных коробок из различного материала.

Но благодаря своей универсальности на вышеперечисленных задачах применение анкера не закончилось. Как оказалось, такой крепеж идеально подошел для монтажа деревянного бруса и реек к различным основаниям. К примеру, очень удобно использовать такой анкер при монтаже деревянного бруса при устройстве пола на небольшой квадратуре, на практике это может быть обычный балконный блок, полы которого вы хотите сделать из дерева.

Анкер-дюбель как ключевой элемент конструкции

Не лишним будет знать, как работает такая технология крепежа, какие элементы выполняют основные задачи в работе этого монтажного элемента. Все те же технические характеристики предупреждают нас о том, что данная конструкция предназначена для малых нагрузок за счет своих слабых удерживающих свойств. Поэтому слишком тяжелые предметы крепеж может не выдержать, ориентируйтесь на то, что один такой анкер способен выдержать нагрузку до 30 килограмм.

Конструкция нашего крепежа включает в себя металлическую втулку, которая методом распора заклинивает крепеж в стене или в полу, благодаря имеющимся на втулке ребрам она не имеет возможности провернуться во время монтажа, тем самым обеспечивается качественное сцепление в отверстии. Распирает втулку конусообразная гайка, которая накручивается на основание.

Также для удобного монтажа на шпильке имеется шляпка с прорезями под фигурную отвертку. По правилам монтажа шляпка должна прятаться в материал и не выпирать, для этого она тоже выполнена в виде конуса и легко входит в заранее подготовленный «потай». Обычно все крепежи такой конструкции монтируются широкой фигурной отвёрткой в форме креста, что значительно облегчает монтаж в труднодоступных местах.

Рамный металлический анкер – делаем правильный выбор

Позволим себе предположить, что вы уже определились, для каких целей вам нужен крепеж, и теперь дело за малым – купить нужную деталь и произвести монтаж. Но выбор монтажных болтов – это тоже ответственный момент, тем более что в настоящее время существует большое количество некачественного товара, и если это касается анкерных крепежей, то нам обязательно нужно учитывать некоторые моменты, а именно:

  • Материал, из которого изготовлен крепеж. Анкер может быть сделан из различных металлов, как правило, это может быть обычная сталь, сталь с оцинкованным напылением, нержавеющая сталь, а также латунь. В зависимости от среды применения, нужно выбрать соответствующий крепеж.
  • Длина шпильки. В каждом отдельном случае длина определяется на основании задач, которые должен выполнять крепеж.
  • Качество распорной втулки. Это, пожалуй, главный технологический параметр всего крепежного элемента. Толщина втулки, на основании существующих требований, должна быть не менее 0.8 миллиметров, а если толщина металла втулки будет меньше, вы рискуете получить некачественное крепление.

Что касается длины и диаметра рабочей области болта, тут есть определенные стандарты: обычно отсчет начинается с размера 8×72 миллиметра, где 8 – это диаметр втулки, а 72 – длина шпильки. Максимальная длина крепления равна 8×172 миллиметра. В некоторых случаях диаметр втулки может составлять 10 миллиметров, это уже считается усиленным крепежом, соответственно, нагрузки на такой анкер увеличиваются.

Не забывайте брать во внимания материал, в котором вы планируете проводить монтаж. Такой дюбель будет качественно держаться в полнотелых материалах, таких как бетон, полнотелый кирпич. В рыхлых материалах удерживающая сила намного слабее.

Правила монтажа элемента крепления

Давайте теперь рассмотрим основные правила монтажа нашего дюбеля на конкретном примере. Ведь от соблюдения всех технических условий установки анкера зависит, как в дальнейшем будет держаться закрепленный нами элемент конструкции, будь то дверная коробка или деревянный брус, на который мы собрались повесить тяжелый ковер. В первую очередь нам необходимо подготовить инструмент, с помощью которого мы проведем монтаж.

Для этого возьмем перфоратор, бур для него, диаметром 8 миллиметров, и еще нам понадобится крестовая отвертка, чтобы закрутить крепежную шпильку, а также приготовьте молоток, без него нам не обойтись. В качестве примера мы рассмотрим установку оконной рамы с последующим использованием нашего рамного крепежа. Итак, приступим и поэтапно пройдем все шаги монтажа оконного блока.

Как правильно установить элемент крепления - пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.

Шаг 2: Размечаем места крепления, делаем "потай"

Теперь, когда мы плотно зафиксировали раму, нужно разметить места, в которых будут находиться наши крепежные болты. Обычно четырех креплений вполне достаточно для небольшого кухонного окна, но если придется столкнуться с широким оконным проемом, то количество крепежа можно увеличить. По стандарту места установки дюбелей – это 30 сантиметров от верхнего и нижнего угла оконного блока. Если вам такой стандарт не подходит, вы можете его изменить. Касательно "потая", на некоторых оконных рамах он уже имеется, но если у вас нет такого углубления, сделайте его сами, высверлив отверстие на высоту шляпки дюбеля.

Шаг 3: Монтаж крепежного элемента

Дальше все просто, если у вас деревянная рама, то сверлом, которое мы приготовили, сверлим раму насквозь, при этом углубляемся в бетоне на нужное расстояние. После вставляем по всему периметру в готовые отверстия наши болты и затягиваем их крестовой отверткой. Крепеж будет разжиматься с обеих сторон в бетоне и оконной раме, с одной стороны – конусообразной гайкой, с другой – шляпкой. После того, как все болты закручены, заделайте щели по периметру окна монтажной пеной, и на этом установка оконного блока закончена.


Оцените статью: Поделитесь с друзьями!

Как использовать и откручивать винты для крепления к стене

Анкерные винты используются для подвешивания легких и полутяжелых предметов на стену, таких как большое зеркало, настенная полка или зеркало. Анкеры для шурупов полезны, потому что они позволяют повесить предметы практически в любом месте, не ища шпильки, в которую можно вставить винт. Еще одно большое преимущество анкеров-шурупов - гибкость: вы не ограничены жестким расстоянием между шпильками, обычно 16 дюймов по центру.

Что еще более важно, анкерные винты предназначены для предотвращения того, чтобы вес объекта вырывал из стены гвозди или шурупы, создавая неприглядные отверстия и создавая потенциальную угрозу безопасности.

Некоторые анкерные винты, входящие в комплект поставки многих продуктов бесплатно, не подходят для этой работы. В этих случаях стоит приобрести более качественные и недорогие анкеры-шурупы в местном магазине или хозяйственном магазине. После того, как они исчерпали себя и больше не нужны, они могут стать помехой в стене: выступами, которые улавливают свет под малым углом и которые чрезвычайно трудно удалить.

Узнайте, как правильно установить анкерные болты, а также как их устранить, когда они послужили своей цели.

Смотреть сейчас: как установить 3 типа анкерных винтов

Как установить анкерные болты

Легкие изделия часто продаются с винтами и пластиковыми гильзами, уже в упаковке. Предметы средней тяжести, такие как зеркала или стеллажи, следует подвешивать с помощью болтов.

Если подвешиваемый объект особенно хрупкий или ценный, подумайте о приобретении крепких шурупов для стен, таких как Toggler SnapSkrus. Эти самоуправляемые рукава поставляются с собственными винтами и выдерживают до 65 фунтов каждый в гипсокартоне.Несмотря на то, что SnapSkrus довольно дорого стоит, он обеспечивает более стабильный анкер, чем вставные пластиковые анкеры с гильзой, которые предоставляются бесплатно с некоторыми продуктами.

Но если предмет довольно легкий и не особо ценный, то анкерные винты с пластиковой втулкой подойдут, потому что они по-прежнему обладают хорошей прочностью на сдвиг.

Ель / Тереза ​​Кьечи

Правильный вес

Когда анкерные винты выходят из строя, это часто происходит из-за того, что установщик неправильно оценил вес объекта.Определите вес объекта с помощью весов или ознакомившись с упаковкой. Приобретите соответствующие наборы анкеров и винтов. На этикетке на коробке будет указан максимальный вес, который может выдержать набор анкеров и винтов.

Вообще говоря, картины и предметы общим весом не более 15 фунтов можно повесить с помощью пластиковых винтов и анкеров-муфт или анкеров для гипсокартона с металлической резьбой. Зеркала и картины со стеклом очень тяжелые, и для них потребуются самые прочные анкеры, которые вы можете купить.

Просверлите отверстие сверлом

Инструменты: анкер, отвертки с плоским шлицем, шурупы, дрель и биты, молоток или киянка, плоскогубцы.

Ель / Марго Кэвин

Заманчиво проделать первое отверстие с помощью гвоздя, поскольку это создает меньше беспорядка, чем сверление. Но необходимо сверло, чтобы пробить достаточно места для анкерной гильзы.

  1. Выберите размер сверла немного меньше размера анкера
  2. Осторожно просверлите отверстие дрелью.
  3. Забейте анкер в предварительно просверленное отверстие с помощью киянки или молотка
  4. Просверлите винт.
Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Хорошее практическое правило - делать отверстие меньше, чем вы думаете. Если он окажется слишком маленьким, его всегда можно увеличить. Но если он слишком большой, нет возможности уменьшить его размер. Единственный вариант на этом этапе - просверлить еще одну дыру в другом месте.

Постучите до конца и добавьте винт

Посадка должна быть достаточно плотной, чтобы ее можно было слегка постучать. Но если она будет слишком тугой, рукав будет деформироваться. Осторожно вставьте пластиковый анкер в стену с помощью молотка или резинового молотка. Нажмите прямо внутрь; любое постукивание под углом приведет к изгибу рукава.

Вставьте винт в анкер и медленно вкрутите его. Если используется анкер для гипсокартона с резьбой, вкрутите его с помощью отвертки с крестообразным шлицем. При использовании якоря с коленчатым рычагом навинтите рычаг на винт примерно на 1/4 дюйма от конца.

Протолкните тумблер через отверстие в стене. Переключатель издаст щелчок, когда он откроется с другой стороны стены. Затяните винт до упора, но не затягивайте слишком сильно, иначе вы рискуете повредить гипсокартон.

Как удалить анкерные болты

Почти так же важно, как и установка дюбелей, как их удалить, не повредив стену. В вашем распоряжении два метода. Если первый метод окажется слишком сложным, переходите к следующему.

  1. Выверните винт отверткой или дрелью.
  2. Подденьте анкер отверткой с плоским шлицем.
  3. Вытащить анкер плоскогубцами.
Ель / Марго Кэвин Ель / Марго Кэвин Ель / Марго Кэвин

Подсказка

Если стеновой анкер невозможно снять, не повредив гипсокартон, лучше всего вбить его в стену и накрыть, а затем покрасить. Это должно быть только на 1/8 дюйма ниже поверхности.После того, как анкер будет хорошо утоплен, покрыть его составом для гипсокартона и закрасить.

Выбор и использование всех типов стеновых анкеров

Используйте правильный якорь ... если стоит висеть, стоит висеть прямо !!

Каждый день ... где-то ... что-то близкое и дорогое падает с чьей-то стены или потолок! С этой целью мы предлагаем этот сборник информации, букварь как это были переживания и общие разум, чтобы помочь вам сохранить ВАШИ настенные ковры на своем месте!

(Даже если вы думаете, что знаете все , что нужно знать о якорях, там может быть что-то здесь и для вас!)

Что такое якорь?

Анкер - это застежка, которая может прикрепить возражать другому в ситуациях, когда винты, гвозди, клеи или другие простые крепежные детали либо непрактично, либо неэффективно.Две общие поверхности, на которых можно использовать анкеры: 1) на очень жестком поверхности, такие как бетон и 2) на полых поверхностях, таких как двери, стены и потолки ... особенно там, где нет удобной деревянной стойки или балки за поверхность.

Есть много стилей якорей, каждый из которых имеет свои сильные и слабые стороны ... буквально! Анкер, который крепок при установке в гипсокартон, может быть не таким прочным в бетоне. Или виза наоборот! Возможно, самая большая проблема с якоря почти все "чувствуют" сильные, когда впервые установлены.Однако со временем анкер, который не подходит к стене материал в конечном итоге ослабнет, что приведет к повреждению стены, вашего подвешивания и все, что было под ним!

Эта путаница усугубляется производителями, которые продавать вешалки для полотенец, шкафчики и другие «подвесные» предметы с анкерами. которые недостаточно сильны для работы. В интересах «экономии», наименее дорогие анкеры иногда включаются без каких-либо инструкций относительно безопасности, альтернативные способы крепления.

Какой вес может выдержать якорь? Это зависит насколько вы доверяете моему заявлению об отказе от ответственности...

Пытаетесь меня прижать, а? Хотел бы я сказать вам точно, но сила любого якоря зависит от ряда переменных, таких как 1) тип объекта подвешивание, 2) тип поверхности, на которой установлен анкер, 3) состояние поверхность ... и, конечно же, 4) тип якоря!

Например, вы можете успешно повесить антикварное зеркало весом 25 фунтов с винтом в пластиковом дюбеле (в гипсокартоне) , где сила направлена ​​вниз .Тот же анкер и винт могут не выдержать 25-фунтовый шкаф , если шкаф имеет тенденцию тянуть якорь наружу ... что означает уничтоженные ценности !! Это все родственник. То есть сила.

Я буду включать некоторые данные о нагрузке на каждый тип якоря, но примите это скорее как меру относительного прочность между типами анкеров ... не правило или твердое указание! Если ваша стена конструктивно слабая, была отремонтирована, повреждена водой и т. Д., Это невозможно узнать истинную силу без тестирования на месте. Конечно, дело Тебе, потому что ты там, а я здесь!

Типы анкеров и их применение ...

Все анкеры можно разделить на два основных типа ... распорные анкеры и Анкер для пустотелых стен .

1) Расширительные анкеры используются в толстых твердых материалах ... бетон, кирпич, раствор, металл или даже дерево. Они работают за счет расширения, когда винт или болт в них ввинчивается.Если вы что-нибудь помните о якорях расширения, запомни это ...

Крепление распорных анкеров зависит от материала, в который они установлены !!

Если дюбель устанавливается в мягкий материал (например, гипсокартон), он может показаться сильным, но не обманывайтесь ... сила минимальна и в конечном итоге он ослабнет и / или вырвется, если на него будет оказана слишком большая нагрузка.

2) Анкеры для пустотелых стен , с другой стороны, не подходят для твердых материалов. Вместо этого они предназначены для использования в тонких материалах или на полых стенах. У каждого из них есть уникальный способ растекания в полости стены. После распространения якорь нельзя протянуть через меньшее монтажное отверстие. В прочность анкера пропорциональна размеру "распространение"!

Это основы ... теперь давайте посмотрим на некоторые конкретные якоря. от наименее сильного к наиболее сильному. Мы рассмотрим конкретные бетонные анкеры в другой статье.

Дюбели пластиковые (и прочие)

Пластиковые распорные анкеры - одни из наиболее часто используемых ... и злоупотребляли ... стеновыми анкерами. Они доступны в нескольких размерах и дизайны (см. рисунок). Пластиковые анкеры большего размера подходят для винтов большего размера и поэтому имеют большую удерживающую способность. Тем сильнее «ребристые» анкеры обеспечат наибольшую прочность захвата, независимо от материала стен.

Когда винт вставлен в пластмассовый анкер, он расширяется, оказывая усилие на материал, в который он установлен.Как и все распорные анкеры, это самый прочный при использовании в твердом материале , таком как бетон. Их сила даже ограничены бетоном, потому что пластик не является неразрушимым ... поэтому они может вырваться из-за поломки анкера! (Для этого конкретного приложения есть распорные анкеры из свинца ... на рисунке выше в левый верхний угол. Подробнее в будущей статье о бетонных анкерах!)

Установка пластикового анкера - это вопрос , сначала сделав отверстие для анкера в поверхности.Это можно сделать с помощью дрели в твердой материалы, либо шило в гипсокартон. Я всегда предпочитал использовать шило в гипсокартон, так как не образуется пыли. Однако, если вы предпочитаете использовать сверло выберите старое, изношенное сверло, если оно у вас есть. Гипсокартон - это очень абразивен и затупит хорошее сверло!

Затем просто вдавите анкер в отверстие до тех пор, пока он не встанет на одном уровне. поверхность. Желательно, чтобы отверстие было немного меньше, чем максимальная ширина анкера, поэтому при необходимости постучите по анкеру заподлицо с помощью молоток.Осторожно ... если отверстие слишком маленькое, анкер будет свернуть, когда вы нажмете это!

Пластиковые дюбели в целом являются наименее прочными всех анкеров, обсуждаемых здесь, с фактической силой отрыва около 30 фунтов в бетоне, но всего 10 фунтов в гипсокартоне (в зависимости от анкера и размер винта).

К сожалению, многие люди используют пластиковые анкеры в гипсокартоне, когда они не должны.

Когда можно безопасно использовать пластиковый анкер в гипсокартоне?

  • Когда нагрузка небольшая, а сила перпендикулярна якорь.На пластиковые анкеры можно повесить довольно тяжелые картины или зеркала, надеть трос или крючки для подвешивания картин на анкерный винт. Использовать по возможности два анкера и винты ... дополнительная прочность В любом случае желательный плюс - это хорошая практика развешивания картинок. Спросите любого профессионального фоторамщика !!
  • Чтобы "стабилизировать" или стабилизировать настенную подвеску, удерживается в первую очередь другим, более сильным якорем. Этот метод Подвешивание полезно на вешалках для полотенец или карнизах, у которых есть два близко расположенных дыры.Используйте прочный якорь, например, тумблер в верхнем отверстии и пластиковый анкер в нижнем отверстии. (Подробнее по этому вопросу в «переключает»).
  • Никогда не используйте пластиковый дюбель в потолке под любым обстоятельства, если вы не вешаете что-то очень легкое, например дымовая сигнализация! Вы пожалеете!

Удаление дюбель ...

Если это еще не вытащил ... частично вставьте винт в анкер и вытащить это.Покачивание при вытягивании может помочь высвободить якорь. THE ВИНТ, я имею в виду!

Анкер для гипсокартона с резьбой

Известен под торговыми марками, такими как EZ-Ancor (это не опечатка !!) или Zip-It , г. Этот тип анкера представляет собой большую гайку с внешней резьбой и острием на конец! Большие нити предназначены для прочной фиксации в гипсокартоне и будут используйте винты для листового металла №6 или №8.

Установить эти анкеры , рекомендуется сначала пробить шилом небольшое отверстие размером с «точку» в гипсокартоне.Хотя они предназначены для "самозапуска", при условии, что это стартовое отверстие будет даст вам более точную установку. Затем прикрутите анкер к гипсокартону. отверткой с головкой Филиппа, пока головка не прижмется к стене поверхность. Их также можно установить с помощью шуруповерта или обычного источника питания. дрель с насадкой-отверткой. Поверхность гипсокартона может искажать, рвать или слегка "выгибать" при установке анкера ... это это совершенно нормально и этого следовало ожидать.

Как видно из рисунка (слева), заостренный конец металлической версии расползается в стене при установке длинного шурупа.Это распространение не добавляет сила к якорю ... точки только уходят с дороги винт! В Фактически, точки могут быть сломаны перед установкой, если меньше проникновения в стена желательна. Вам потребуется предварительно просверлить отверстие немного большего размера для большие нитки, чтобы схватить гипсокартон.

Анкеры для гипсокартона с резьбой доступны как из нейлона, так и из металла. На мой взгляд, забудьте о нейлоновый тип. Они не очень прочные и с большей вероятностью сломаются, когда установлены, чем металлические.Разница в цене настолько мала, что я не понимаю, зачем их производят. Я думаю (выберите один) либо кто-то еще нравится их ИЛИ всегда есть рынок для более дешевого продукта!

Насколько прочны анкеры с резьбой? У них немного больше удерживающей силы в гипсокартон, чем пластик якоря расширения ... что не ... но не более того. Наверное, о удвоить силу ... от 15 до 25 фунтов в хороший день. В целом они предназначены для те же несущественные подвесы для легких нагрузок, как пластиковые дюбели, и не следует полагаться в критические приложения.

Удаление резьбового анкера ...

Вставьте отвертку в головку анкера и поверните против часовой стрелки. пока якорь не освободится. «Точки» распространения могут увеличивать отверстие немного по мере их выхода. Часть игры!

Переключатели для гипсокартона с резьбой

Это «старший брат» резьбового анкера для гипсокартона. Они сочетать простоту установки резьбового анкера с некоторыми из сила переключателя.

Для установки сначала прикрутите тумблер к стене.Как и ты на графике видно, что рычаг, похожий на рычаг, поворачивается перпендикулярно якорю. как винт установлен. Затем переключатель тянется к внутренней части стена, пока она не будет заподлицо со стеной.

При правильной установке они довольно прочные ... до 40 фунтов или более. То есть при правильной установке! Я использовал их на четырех и только четыре раза. В каждом случае не менее половины анкеров вышло из строя одним из двух способов ... либо "тумблер" не поворачивался и затяните винт ИЛИ винт снимает тумблер.И меня заставили ... пока стиснув зубы ... использовать стандартный тумблер, чтобы заменить его. Итак ... снова цитирую только личный опыт ... Я не могу рекомендовать этот тип переключения в его настоящий дизайн.

Снятие резьбовых фиксаторов гипсокартона ...

Переключатель не подпружинен, поэтому удаление винта не обязательно позволю убрать тумблер. Когда винт удален, металлический тумблер может упасть без падения . Опять же, может и нет. Так возможно, вы не сможете удалить этот переключатель.У вас есть несколько опции ...

С помощью отвертки поверните анкер против часовой стрелки, чтобы отвинтить это от стены. Если переключатель препятствует дальнейшему удалению, используйте ножницами или кусачками, чтобы отрезать голову от тела. Фу! Корпус анкера упадет в стену. Затем вы можете 1) отремонтировать отверстие с помощью легкой шпаклевки или гипсокартона или 2) использовать настоящий переключатель в старое отверстие для переустановки подвеса, если стена не слишком повреждена.

Если вы не можете разрезать резьбовую перемычку для гипсокартона, можно вместо этого постучите им по стене, вставив в него отвертку и ударив по конец отвертки молотком.Растирайте осторожно, но твердо, пока якорь находится под поверхностью. Если вы продолжите нажимать, вы в конечном итоге полностью протолкните анкер через стену. Если вас устраивает косметический ремонт и не хотите ничего вешать в том же месте, коснитесь голову немного под поверхность гипсокартона и заделайте отверстие с помощью легкая шпаклевка или состав для гипсокартона.

Пластиковые анкеры с крыльями

Этот специальный тип пластмассового анкера представляет собой компромисс между прочностью и стоимостью. Они намного дешевле в производстве, чем металлические анкеры, но предлагают больше чем вдвое больше прочности пластиковых дюбелей.

Для установки сначала просверлите отверстие подходящего размера в гипсокартон. Затем сложите крылья друг к другу и надавите на якорь. через стену. В комплекте с анкером поставляется специальный заостренный инструмент, который используется, чтобы подтолкнуть центр крылья так, чтобы они как следует разложились в стене. Якорь не будет функционируют должным образом, если этого не сделать, даже если ввинчивается !! Если у вас нет инструмента, небольшая отвертка вставленный в отверстие для винта, будет выполнять ту же работу.После того, как винт установлен, крылья плотно прижаты к стена.

Поскольку эти анкеры полностью изготовлены из пластика, они должны быть установлен с некоторой осторожностью. Слишком большая сила может разорвать отвинтить их или, что еще хуже, свернуть крылья. Если они потянут сквозь стену они оставят после себя большую дыру. Слишком сильное затягивание винтов во время установки или использования слишком большого винта также может обрываться резьба, что ослабляет анкер.

Однако с учетом этих недостатков они по-прежнему являются достойным выбором. для полотенцесушителей и других полотен среднего веса.Они должны уметь поддержка от 25 до 35 фунтов каждый в гипсокартоне ... достаточно для большинства полотенцесушителей, туалета держатели для бумаги и другие завесы среднего веса. К моему удовольствию, некоторые "просвещенные" производители теперь начинаем поставлять этот тип якорь с держателями для полотенец и держателями для туалетной бумаги. Надеюсь, будет больше следовать примеру!

Удаление пластикового якоря с крылышками ...

Слегка заверните винт в головку анкера и тянуть. Это должно быть бесплатно. Если он слишком сильно сопротивляется, вы можете использовать Сверлом 1/4 дюйма и просверлите головку анкера.Тело якорь упадет в стену.

Анкер для полых стен с гильзой ... он же Молли Болтс

Болты Molly представляют собой интересный с механической точки зрения анкер. Они сочетают в себе простоту установки из пластика. распорный анкер с гораздо большей прочностью. Самые большие молли могут вместить До 50 фунты.

По сути, болт молли добавляет прочную резьбу к любому материалу, к которому он прикреплен. Таким образом, все, что установлено с молли может быть установлен и снят несколько раз без потери сила.Просмотр графики на Слева верхняя часть молли предназначена для работы с очень тонкими материалами. Этот стиль обычно используется для добавления поддержки полым дверям для подвешивания полотенца. решетки, крючки для одежды и даже дверные ручки-пустышки.

Вторая и третья молли называются «ведущими молли», второй предназначен для гипсокартона толщиной 1/2 дюйма, а третий - для 5/8 дюйма. толстый гипсокартон. У них обоих есть комбинированное металлическое / пластиковое острие, которое якобы позволяет вбивать их в гипсокартон с помощью молотка. Не рассчитывайте на это! Позже ...

Самая низкая молли на графике - это молли оригинального стиля ... без точки! Молли бывают размеров от 1/8 дюйма до 1/4 дюйма (это размер винта). Как и в случае с большинством анкеров, используйте самый большой размер, который подойдет для поставленная задача, так как чем больше молли, тем больше сила!

Чтобы установить молли , сначала просверлите отверстие диаметром в желаемом месте. Предварительное сверление важно даже при использовании "приводных моллин". так как они могут погнуться или деформироваться, если стена будет слишком твердой.Для меньшего mollys, можно использовать шило, чтобы сформировать отверстие, как описано для установки пластикового расширения якоря (вверху).

Вбивайте молли в отверстие до тех пор, пока головка не окажется заподлицо. с гипсокартоном. У Молли металлические «зубы», которые сжимают гипсокартон, и важно, чтобы эти зубцы были прочно вмонтированы. Затем поверните винт Молли по часовой стрелке. Это подтянет основание молли к внутрь стены при расширении металлических ножек. Совет ... хотя большинство молли Винты имеют комбинированную крестообразную / шлицевую головку, используйте шлицевую отвертку... Phillips может выскользнуть и повредить стену! Перестань болтать, когда ты почувствуете сильное сопротивление, и верхняя часть молли плотно прижалась к стена. График (слева) показывает то, что вы не видите ... внутри стены.

Существует инструмент, похожий на плоскогубцы, известный как . сеттер молли , который можно использовать для расширения молли без использования отвертки. Инструмент вытягивает головку винта прямо наружу, разгибая ноги. Этот инструмент действительно экономит время для профессионала, но он дороговато для выходных молли установщик! Графика к справа показывает NH, теряющий еще одну молли во время демонстрации.О ... человечность!

Возможно, лучшая причина использовать этот инструмент вместо отверткой, нет ли на головке молли "кручения" или скручивания. Головка болта молли имеет два острых наконечника, которые впиваются в гипсокартон, чтобы удерживать его на месте, пока вы поворачиваете винт. К сожалению, поворот винта может привести к вращению молли, особенно если место установки отремонтировать перед ИЛИ, если вы устанавливаете молли на твердую поверхность, например, на пустотелая дверь. С помощью инструмента вы можете установить молли практически на любой поверхность... гипсокартон, дерево или даже металл! (На твердых поверхностях можно гнуть остриями внутрь, чтобы плотнее прилегать.)

Удаление анкера с гильзой или молли-болта ...

Mollys не так просто удалить, как пластиковые анкеры или фиксаторы, так как расширение постоянный. Но есть несколько хитростей ..

Попробуйте снять головку с болта молли ...

Иногда можно скрутить верх молли открутите болт, вставив один конец маленьких плоскогубцев в отверстие для болта а другой стороной возьмитесь за внешний край верха.Откиньтесь назад и вперёд и (если вам повезет) верх освободится без особых повреждений стена. Отверткой вдавите корпус молли в стену, оставив вам достаточно чистую дыру.

В качестве альтернативы, можно в стену вбить ...

Если вы не собираетесь ничего вешать в том же месте, поместите отвертку или набор гвоздей на головку молли и осторожно постучите по ней. пока он не протолкнется под поверхность стены. Затем отремонтируйте стену с помощью легкая шпаклевка или состав для гипсокартона.Как новенький!

Если вы хотите повторно использовать отверстие для переключателя , коснитесь якоря через стену. Затем выберите коленчатый болт, размер которого позволяет легко охватить зияющая дыра!

Или вы могли бы осмелиться и попытаться высверлить молли . Выберите очень острое сверло размером как минимум в два раза больше, чем у молли. винт. Просверлите отверстие непосредственно в отверстии для винта, при этом сильно надавливая, чтобы молли не крутится. Если повезет, голова молли сломается освободите, и тело упадет в стену.Если удача закончилась, Молли могла начать крутиться в стене. Тогда ваш единственный вариант - нажать на него через стену и молитесь об избавлении !!

Традиционные стопорные болты и защелкивающиеся рычаги

Традиционные коленчатые болты - это Cadillac (или Lexus, если хотите) анкеров для полых стен. Они состоят из двух частей ... самого тумблера (который выглядит как пара подпружиненные металлические крылья) и прилагаемый машинный болт.

SnapToggle, с другой стороны, использует сплошную планку, а не шарнирные крылья, и имеет уникальную особенность сохранения положения резьбовой планки, так что вы можете удалить и переустановить болт. Подробнее о переключателе читайте в следующем разделе этой статьи.

Основные сведения о болтах ...

Болт стопорный имеют два размера ... по диаметру крепежного винта и по диаметру длина крепежного винта. Чем больше диаметр болта, тем больше и прочнее переключение, так как более крупные болты означают более мощные крылья переключения. Кроме того, чем дольше болт, тем толще материал, на который можно повесить или тем толще стена, в которой его можно использовать!

Тумблеры очень сильны."Маленький" 1/8 "тумблер может безопасно держать 30 фунтов. на гипсокартоне 1/2 дюйма ... переключатель 3/8 дюйма за 50 фунтов! Четыре 3/8 дюйма тумблеры могут легко удерживать большинство кухонных шкафов на твердой поверхности 1/2 дюйма гипсокартон (хотя в «реальном мире» вы должны вкрутить как минимум два винта в стеновая стойка, одна верхняя и одна нижняя)

То есть, пока стена достаточно крепкая ! Примечание в таблицах ниже предоставлено Powers Fasteners Inc., как кардинально отличается несущая способность болтов в стеновых панелях по сравнению с переключателями в пустотелых стенах из кирпичной кладки. Это потому что настенная панель выйдет из строя до переключения !! Имейте это в виду, когда с помощью этого типа крепежа на стеновых плитах !!

Тумблеры - это переключатели, которые лучше всего подходят для подвешивания к потолку чего угодно, тоже, например, висячие растения, мобильные телефоны и т. д. Основными исключениями будут «динамические» объекты, такие как потолочные вентиляторы, которые требуют крепления к структурные элементы. Кроме того, хотя чрезмерный вес не может сломать большой переключаться через потолок, сам потолок может оторваться от балки!

Чтобы установить рычаг , сначала просверлите отверстие в желаемом месте.Здесь таблица размеров сверл ...

Теперь пора собрать тумблер ...

Протолкните крепежный болт через объект сначала закрепите, затем закрутите тумблер на болт. Продвиньте переключатель далеко достаточно, чтобы болт проходил через корпус тумблера достаточно далеко. чтобы тумблер не поворачивался вбок (рисунок слева). В противном случае тумблер может неправильно открываться в стене. (графическая сцена справа).

Поднять объект в нужное положение и протолкните переключатель (и) через предварительно просверленное отверстие (отверстия), пока не услышите или чувствую, как тумблер открывается.Затем потяните за объект или за болт, чтобы при затягивании винта не допускайте вращения крыльев.

Одна проблема с переключателями заключается в том, что они не дают вам точного местоположения, как сделайте все остальные якоря, которые мы обсуждали. Итак, как только переключатель почти плотно, проверьте положение объекта, а затем полностью затяните тумблер. Не перетягивайте переключатель в гипсокартоне, иначе вы можете сломать переключатель или сломаться стена!

Уловки с тумблерами !!

1) На некоторых полотенцесушителях отверстия для болтов могут быть расположены очень близко к краю. Это может вызвать проблемы с переключателем из-за большого отверстия, необходимого для установить их. Чтобы сделать эту ситуацию работоспособной, сначала положите полотенце. планку и разметьте отверстия. Затем просверлите отверстие подходящего размера. «смещение» так, чтобы отверстие было полностью скрыто за штангой для полотенец, НО все еще позволяет винту молли быть в нужном месте.

Посмотрите на грубо нарисованную (но с любовью) графику ниже. Левый показывает контур вешалки для полотенец с переключателем в центре слева отверстие.Видите, как отверстие для переключателя выходит за пределы вешалки для полотенец? Сейчас на справа такая же вешалка для полотенец со смещением тумблера так, чтобы отверстие было спрятан вешалкой для полотенец. Отличный трюк, а?

2) Как упоминалось ранее, одна проблема со стандартными переключателями заключается в том, что они не затягивайте до точного места. Вместо этого вам нужно позиционировать их как они затянуты. Это может быть болью! Решение состоит в том, чтобы использовать вставьте в одно отверстие для обеспечения прочности и пластиковый дюбель в второе отверстие, чтобы переместить штангу в правильное положение.

Снятие коленчатого болта ...

Переключатели - это самый простой якорь для снятия. Просто снимите болт, который заставляет крыло клевант упасть в стену. Отремонтируйте стену или накройте отверстие с рисунком. Сделанный.

Удаление «зеленого» переключателя ... a.k.a. "Сохраните тумблеры !!"

Хотя они недорогие и (насколько мне известно) не находятся под угрозой исчезновения. якоря, я, тем не менее, был привлечен к ответственности за мое последнее заявление, поскольку обвиняется в «расточительстве».Есть способ сохранить переключатель в некоторых обстоятельства. Если вы вернетесь на несколько абзацев к моему руководству по "сборка тумблера", я упомянул, что вы должны закручивать тумблер далеко достаточно, чтобы крылья не скручивались в стороны. Вы можете сделать обратное, когда удаление переключателя, если объект, который вы вешаете, позволяет:

  1. Вытяните рычаг так, чтобы между крыльями переключателя возникло некоторое трение. и внутренняя часть стены.
  2. Отвинтите клеванту до тех пор, пока он почти полностью не выйдет из-под крыльев.
  3. Вставьте кусок проволоки в отверстие и надавите на крылышки, чтобы они под углом (рисунок справа).
  4. Вытяните крылья через отверстие.

Вы видите, насколько это настоящая операция «Руба Голдберга» ... плюс вы рискуете повредить вашу стену, саму стену ... все для того, чтобы единый комплект якорных крыльев.

Твоя копейка, твой выбор !!

SnapToggle ... уникальный переключатель, который меньше повреждает ваши стены!

SNAPTOGGLE (ранее называвшийся просто «The Toggler » ) - один из любимых якорей NH… прочный и простой в использовании. установить с помощью многоразового переключателя… в отличие от других болтов переключения!

Три больших плюса являются:

  1. Тумблерная часть тумблера, сплошная резьбовая штанга, не упадет в стену, если вам нужно извлечь болт.Он удерживается пластиковой втулкой, которая остается на месте при установке тумблера.
  2. Для SnapToggle требуется отверстие гораздо меньшего размера, чем для стандартного «крылатого» тумблера такого же размера. особенно важно при сверлении твердых материалов, таких как керамическая плитка, или для подвешивания небольших тяжелых или подверженных нагрузкам предметов, таких как штанги для полотенец или поручни.
  3. Из-за небольшого монтажного отверстия и прочной тумблера он немного прочнее и устойчивее к разрыву стены, чем стандартный шарнирный тумблер.

Сначала узнайте о них в Интернете ... затем попробуйте найти их в местном магазине. Быть предупрежден ... они не так широко доступны, как стандартные переключатели, но вы можете заказать их напрямую онлайн по адресу www.toggler.com !

У них есть много информации по установке и даже видео, демонстрирующее, как они работают.

Вернуться к статьям о застежках

Как установить болты с перекидной головкой

Планируете повесить тяжелый предмет на стену? Узнайте, как установить коленчатые болты.Болты с коленчатым рычагом, также известные как коленчатые анкеры, особенно полезны при установке в тяжелых условиях.

Что вам понадобится:

- Стопорные болты

- Карандаш

- Отвертка

- Кронштейны или крючки

- Уровень

- Power Drill

Переключатели работают, прикрепляя себя к задней части гипсокартон. Они отлично подходят для подвешивания тяжелых предметов на стеновых системах, таких как гипсокартон и штукатурка.

Шаг 1: Выбор правильного болта с рычагом

Обратитесь в Knapp Fasteners, продавец может помочь вам с приобретением правильного болта с рычагом, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

Вес и опора

Чтобы понять, какой размер болта выбрать; это зависит от размера болта и толщины гипсокартона.

Прочность коленчатого болта определяется длиной и диаметром его корпуса винта.

Диаметр коленчатых болтов:

• 1/8 дюйма • 3/16 дюйма • 1/4 дюйма • 5/16 дюйма • 3/8 дюйма • 1/2 дюйма

1/8 дюйма может выдерживать до 310 фунтов, при 3/16 дюйма, может выдерживать до 700 фунтов, а 1/4-дюймовый болт (в стене толщиной 1-1 / 2 дюйма) может выдерживать до 1390 фунтов.

Примечание: разные типы стен потребуются различные типы анкеров.

Рекомендация

Пластиковые анкеры; используются для легких предметов (менее 10 фунтов)

Самосверлящие (резьбовые) анкеры; используются для предметов средней нагрузки (от 10 фунтов до 25 фунтов)

Стыковые болты ; используйте для тяжелых условий эксплуатации (25 фунтов +)

* Для тяжелых условий эксплуатации, используйте также коленчатые болты, однако ввинтите непосредственно в шпильку

Шаг 2: сверление отверстия
  • Отметьте точку подвеса карандашом .

  • Лучше всего найти стеновую стойку. Если стойки нет, вам понадобится анкер.

  • Определите диаметр сверла; сложите крылья к голени и измерьте ширину загнутого конца.

  • Просверлите отверстие в соответствии с рекомендованным размером сверла.

  • Старайтесь не делать отверстие больше фланца на конце стержня, так как фланец должен прилегать к поверхности гипсокартона.

Шаг 3. Установка

Стопорные болты крыльев

  • Сложите крылья вместе, протолкните стойку через отверстие, включая крылья.

  • Вставьте болт в хвостовик после того, как впервые вставите его в предмет, с которым вы работаете.

  • С помощью отвертки или пальцев прикрепите крылья (за гипсокартоном) к задней части стены, одновременно затягивая болт другой отверткой.

  • Убедитесь, что вы поддерживаете натяжение, чтобы хвостовик не поворачивал болт.

  • Хвостовик не повернется, когда болт будет достаточно надежно закреплен, поэтому вы можете ослабить натяжение и завершить затяжку болта.

Стопорные болты для ремешка

  • Удерживая штангу на раме, проденьте ее через отверстие. Штанга автоматически встанет в положение перпендикулярно стене.

  • Сдвиньте колпачок вдоль рамы до тех пор, пока она не будет на одном уровне со стеной, затем отломите часть рамы, которая выходит за пределы стены.

  • Часть рамы остается в стене, удерживая колпачок на ручке.

  • Установите и вкрутите болт через колпачок в стержень.

Нужны коленчатые болты? Свяжитесь с нами. Мы не только предложим вам конкурентоспособные цены и отличное время выполнения заказа; мы поможем вам с приобретением подходящего болта, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

Свяжитесь с нами сегодня!

Телефон: 519-653-4558

Электронная почта: [email protected]

Ссылки: Вес и поддержка

Персонал, Д.(2010, 20 апреля). Руководство по ограничениям веса для болтов с рычагом. Получено 20 января 2020 г. с https://www.doityourself.com/stry/a-guide-to-weight-limits-for-toggle-bolts

Anchors Aweigh! Как вставить анкеры в стены

«Как ввернуть анкерные винты в стену?» - WYSK Reader Norma

NV: Отличный вопрос, а потом еще немного Norma… кстати, мне очень нравится ваше имя! А теперь вернемся к делу. Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Пластиковая втулка, самосверлящие, коленчатые, болты молли и т. Д.ФУ!

Прежде всего, мы заботимся о том, чтобы установить их правильно, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели ... это случилось с моим другом), в то время как наименьшее количество повреждений наших стен. Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «вгрызаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания.Без них гвоздь или шуруп просто крутились и вылетали из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не упало на пол кусками… или на вашу голову.

А что, если у меня стены оштукатурены?

Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются тумблерные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке болтов с рычажным механизмом и молли ниже.

Какой анкер для чего?

Анкеры рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой анкер использовать. Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите якорь, соответствующий весу или «долгу» того, что вы вешаете.

Общие практические правила…

  • Легкие, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры
  • Средние нагрузки, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( с резьбой)
  • Для тяжелых условий эксплуатации, от 25 до 50 фунтов (т.е.е. шкафа), используйте болт молли или тумблер
  • Мега тяжелый (например, кронштейн для телевизора с плоским экраном), вкрутите его прямо в стойку, добавьте штыревые болты для дополнительного крепления в зависимости от того, где находится объект на стене. Прежде чем продолжить, позвольте мне заявить, что существуют десятки типов якорей - слишком много, чтобы я мог их обсуждать. Я выбрал четыре наиболее распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.


    Как поставить анкеры в стены

    Якорь с пластиковой гильзой (неумышленный каламбур)

    • Отметьте точку подвеса карандашом
    • Возьмите набор гвоздей, шило или гвоздь и с помощью молотком забейте «пилотное отверстие» в стене
    • НЕ делайте отверстие шире, чем анкер
    • Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

    Примечание. закрепите якорь в стене, и он не войдет до конца, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

    Самосверлящий (резьбовой) Анкер A

    • Отметьте точку подвешивания карандашом
    • Ударьте заостренным концом анкера в стену молотком
    • Как только наконечник окажется в гипсокартоне отверткой ввинтите анкер заподлицо со стеной

    Установите анкер Molly-Bolt (полая стена)

    • Для остроконечных болтов-молли проделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной.
    • Для болтов молли без заострения просверлите отверстие в стене с помощью сверла рекомендуемого размера (для штукатурных стен лучшим методом является сверление отверстия. какой тип анкера)
    • Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
    • После затяжки вытащите винт из втулки; Теперь вы можете подвесить свой объект через это закрепленное отверстие, используя этот болт

    Установите болт с откидной головкой Анкер

    Примечание. Болты с откидной головкой следует использовать только для подвешивания тяжелых предметов, подходящих для этого типа анкера.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

    • Отметьте точку подвешивания карандашом
    • Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
    • Проденьте болт через отверстие в том, что вы вешаете (например, кронштейн), затем резьба на рычаге так, чтобы его концы были обращены к головке винта
    • Сожмите рычаг в закрытом положении и вбейте болт вместе с переключателем и всем остальным в стену
    • Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не захватит заднюю часть со стены; затяните до упора


    Важные вещи, которые нужно знать…

    • Если объект очень тяжелый, сама стена может разрушиться до того, как будет зафиксирован анкер.
    • Если сверлить в стене, не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
    • При сверлении в ванной комнате или примыкающей к одной стене помните, где находятся смесители, чтобы не задеть водопроводную трубу

    Теперь вы готовы повесить купленную полку. месяцев назад… якоря трепещут!


    Есть вопрос «сделай сам»? Спросите эксперта!

    Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

    Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте женщинам, которых вы должны знать.

    Fix-It Friday - эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, бывшей ведущей программы Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе. Одноименное спутниковое радио.Еженедельная колонка призвана вдохновить женщин - воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров - с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

    Как использовать и устанавливать анкеры для гипсокартона: советы профессионалов

    Итак, у вас есть какие-то предметы, которые можно повесить, но вы не хотите, чтобы они в конечном итоге упали со стены и разлетелись на миллион частей? Какой-нибудь анкер для гипсокартона, вероятно, станет вашим лучшим другом. Обычно у вас есть анкеры с пластиковыми втулками, саморезные анкеры с резьбой, болты молли и анкеры с коленчатыми болтами.Все они выполняют одну и ту же общую задачу, расширяя гипсокартон, надкусывая или захватывая его. Если вам интересно, как использовать или установить анкеры для гипсокартона, у нас есть для вас основы.


    Какой анкер для гипсокартона выбрать?

    Как правило, выбор анкера для гипсокартона зависит от веса предмета, который вы хотите повесить. Хотя на самом деле существует множество типов анкеров для гипсокартона, некоторые из них встречаются чаще, чем другие. Для краткости мы остановимся на некоторых наиболее распространенных типах.

    • Менее 10 фунтов: анкер с пластиковой муфтой
    • От 10 до 25 фунтов: самосверлящие резьбовые анкеры для гипсокартона
    • От 25 до 50 фунтов: болты с защелкой, болты молли или традиционные коленчатые болты
    • Более 50 фунтов: защелкивающиеся, коленчатые болты , или ввинтить в настоящую шпильку

    Есть некоторые анкеры для гипсокартона, рассчитанные на 100 фунтов и более. Используйте их с осторожностью и проверьте их, прежде чем вешать на них дорогие предметы.

    Как использовать анкер для гипсокартона

    Установка анкера с пластиковой гильзой

    • Карандашом отметьте точку, где вы хотите повесить то, что вы пытаетесь повесить.
    • Просверлить / проделать пилотное отверстие. Для этого вы можете использовать любой набор инструментов, хотя вам нужно сделать пилотное отверстие меньше, чем ширина анкера. Если пилотной биты нет в комплекте, на упаковке будет указано, какой размер использовать.
    • Вставьте анкер в пилотное отверстие и вставьте его на место до тех пор, пока головка анкера не будет на одном уровне со стеной. Лучше всего использовать резиновый молоток, но подойдет и небольшой гвоздодер.
    • Используйте отвертку, чтобы установить винт. Вы можете использовать дрель, но действуйте медленно, чтобы не переусердствовать.

    Установка самосверлящего резьбового анкера

    • Отметьте точку подвеса.
    • Резиновым молотком или молотком слегка вбейте анкер в стену, пока не доберетесь до резьбы.
    • Используйте отвертку, чтобы вкрутить анкер в стену, пока его головка не будет на одном уровне с гипсокартоном. Опять же, если вы решите использовать дрель, действуйте медленно и будьте осторожны.
    • Установите винт на нужную глубину с помощью той же отвертки или дрели.

    Анкеровка с помощью болтов Molly

    Обычно у вас есть два варианта, когда дело доходит до болтов Molly или «анкеров для полых стен»: заостренные и не заостренные.Анкеры с тупым концом без заострения требуют, чтобы вы просверлили пилотное отверстие в гипсокартоне. Заостренные наконечники не требуют пилотного отверстия; вы можете просто вставить их на место молотком. Вы также можете найти болты с зазубринами. Эти зазубрины захватывают поверхность гипсокартона и не дают якорю проворачиваться в отверстии.

    • Отметьте место, где вы хотите повесить вещи.
    • Если требуется пилотное отверстие, просверлите его. Посмотрите на упаковке, какой размер вам понадобится для пилотного отверстия.
    • После вставки затяните болт в втулке молли. Это заставит ножки расшириться и захватить другую сторону гипсокартона.
    • После того, как вы затянете болт молли, вытащите винт из втулки и свесьте прямо с головки винта.

    Установка анкера для гипсокартона с поворотным болтом

    Если вам нужно повесить более тяжелые предметы, но вы не можете найти стенной гвоздь, на который можно было бы повесить его, можно спасти положение с помощью анкерных болтов. Конечно, есть несколько вещей, о которых нужно знать, прежде чем начать.Во-первых, вам нужно просверлить отверстие, через которое проходят переключатели. Для этого потребуется отверстие, ширина которого превышает ширину головки винта, поэтому болты с шарнирным соединением действительно могут использоваться только в сочетании с кронштейном, который закроет отверстие. Кроме того, хотя эти анкеры для гипсокартона могут выдерживать изрядный вес, ваш мягкий гипсокартон выйдет из строя, если вы возьмете на него слишком большой вес.

    • Отметьте точку подвеса.
    • Просверлите отверстие достаточно большого размера, чтобы через него можно было проскальзывать в сложенном положении.Инструкции производителя на боковой стороне коробки с коленчатыми болтами должны дать вам необходимые спецификации для ширины сверл.
    • Вставьте болт в кронштейн, который вы будете прикреплять к стене. Затем навинтите рычаг на болт так, чтобы наконечники были обращены к головке винта.
    • Сожмите тумблер и протолкните и тумблер, и болт сквозь стену. Когда переключатель откроется с тыльной стороны гипсокартона, он откроется и зацепится за стену.
    • Затяните болт до плотной посадки.

    Установка Snaptoggles

    Мы любим Snaptoggles даже лучше, чем болты Molly или болты переключения. Причина проста - вы можете вывернуть болт и снова вставить его при необходимости. Это дает огромное преимущество перед традиционными болтами. По нашему мнению, они также устанавливаются проще, чем болты Молли, хотя для этого нужно выполнить несколько шагов:

    • Просверлить отверстие нужного размера.
    • Проденьте металлический канал Snaptoggle через отверстие.
    • Сожмите концы ремней и потяните одной рукой, пока металлический канал не окажется позади стены.
    • Вращайте колпачок с храповым механизмом вдоль ремней другой рукой, пока фланец колпачка не будет на одном уровне со стеной.
    • Поместите большой палец между ремнями у стены, толкая большим пальцем из стороны в сторону, отстегивая ремни на уровне фланца колпачка.
    • Вуаля - поместите предмет, вставьте обработанный болт и затяните до плотного прилегания.

    Что делать, если отверстие под анкер в гипсокартоне слишком велико?

    Иногда вы случайно просверлите отверстие под анкер в гипсокартоне. В этом случае у вас есть несколько вариантов:

    • Возьмите более крупный анкер для гипсокартона
    • Примените шайбу, если используете стандартный болт с шарнирным соединением
    • Если вы используете анкер с резьбой, и болт или винт кажутся слишком маленькими, возьмите больший один и посмотрите, сможете ли вы получить надежную посадку.

    Конечно, вы можете избежать большинства этих проблем, следуя указаниям для рекомендуемых битов.Мы также рекомендуем сверлить как можно прямее и не «расширять» отверстие при сверлении. Это сохраняет все в намеченном размере. Если вы просверлите слишком большое отверстие, вы рискуете позволить анкеру для гипсокартона вращаться, когда вы вставляете шуруп.

    Какой размер направляющего отверстия лучше всего подходит для анкеров для гипсокартона?

    Самое замечательное в анкерах для гипсокартона то, что они в значительной степени говорят вам, какой размер отверстия следует просверлить. Для рекомендуемых нами анкеров Snaptoggle и FlipToggle требуется сверло диаметром 1/2 дюйма.Для саморезов для гипсокартона можно вообще отказаться от сверла.

    Обратите внимание на обратную сторону упаковки и купите в магазине лучшее сверло, когда получите анкеры для гипсокартона.

    Насколько глубоко просверлить направляющие отверстия для анкеров для гипсокартона

    Имея дело с любым типом анкера для гипсокартона, требующим предварительного просверливания, вам действительно нужно беспокоиться только о нескольких вещах. Во-первых, вы рядом со стойкой или просто просверливаете полость в гипсокартоне? Во-вторых, вы сверляете внешнюю блочную стену или есть другие потенциальные препятствия?

    Как правило, вам нужно только пройти через гипсокартон - это очень простой и быстрый процесс.Если, однако, вам нужно иметь дело с гвоздиком, вы можете выбрать анкер, который также может при необходимости врезаться в древесину. Вы должны убедиться, что глубина вашего отверстия соответствует анкерному креплению для гипсокартона, по крайней мере, с дополнительной 1/8 дюйма, чтобы учесть любое выступание винта с тыльной стороны.

    При работе с внешними блочными стенами рекомендуется попытаться подобрать хотя бы одну сторону полосой обшивки. Мы обнаружили, что винты Tapcon длиной 3 дюйма отлично удерживают блочные стены, если вы следуете инструкциям и правильно их устанавливаете.

    Случайные забавные факты

    • Ваш гипсокартон выйдет из строя раньше, чем подавляющее большинство анкеров для гипсокартона. Дело в том, что вам, вероятно, не следует использовать анкеры для гипсокартона для крепления вашего нового 65-дюймового UHD-телевизора к стене. Вы захотите найти карнизы для этого проекта, иначе вас ждет очень печальный день.
    • Анкеры для гипсокартона бывают различной длины. Вам будет полезно знать, какой на самом деле толщина вашего гипсокартона, чтобы вы могли соответствующим образом планировать.
    • Существуют направляющие для измерения сверл.Если вы не знаете размер своего анкера, вы можете использовать руководство по измерению сверл, чтобы подобрать размер. Вы хотите, чтобы ваше пилотное отверстие было немного меньше, чем якорь, который вы планируете в него бросить.
    • Хотите закрепить и гипсокартон, и стойки, но не хотите покупать целую коробку анкеров? Существуют анкеры для гипсокартона и шпильки, и они потрясающие. Кроме того, если они случайно наткнутся на шпильку, это не повредит якорь.
    • Существует множество других разновидностей анкеров для гипсокартона, и некоторые из них являются лучшими версиями перечисленных здесь.Возьмем, к примеру, эти якоря Driller Toggle от Cobra. Они работают аналогично болтам, о которых мы говорили, но для них не требуется пилотное отверстие. Дело в том, что исследуйте секцию анкеров для гипсокартона в вашем хозяйственном магазине. Вероятно, вы найдете более рациональные подходы к некоторым классическим дизайнам.

    Если у вас есть какие-либо советы, рекомендации, вопросы о том, как использовать анкер для гипсокартона, не стесняйтесь оставлять их в разделе комментариев ниже.

    Анкеры-гильзы: руководство для покупателя

    Что такое анкерные гильзы?

    Анкер-гильза - это быстрая, простая и адаптируемая система анкеровки кладки.Они предназначены для работы с различными материалами и для приложений, подверженных сейсмическим нагрузкам. Когда болт крепления затягивается, он расширяется относительно основного материала, создавая прочное соединение и способный распределять несущий вес.

    Правильный ремонт вашего проекта имеет решающее значение для обеспечения его эффективности и долгого срока службы. Анкеры-рукава часто являются постоянными приспособлениями, и выбор подходящего для работы увеличивает потенциал вашего проекта.

    В этом руководстве мы расскажем о различных типах анкеров-муфт, процессе их применения и наиболее эффективных вариантах использования, чтобы помочь вам выбрать правильное крепление для вас.

    Когда использовать анкеры-гильзы?

    Анкеры-гильзы универсальны. Они могут использоваться для легкого или сверхпрочного крепления, поэтому могут применяться в таких проектах, как установка радиаторов в доме, но также могут использоваться для гораздо более крупных операций, таких как закрепление балок настила.

    Эти анкеры могут использоваться в различных базовых материалах, таких как бетон, кирпич и блоки.Конструкция креплений определит, где их можно использовать, с анкерами-гильзами из нержавеющей стали, более подходящими для наружных влажных сред, и оцинкованными анкерами для сухих помещений внутри помещений.

    Нержавеющая сталь обладает антикоррозийными свойствами даже в морской среде, тогда как цинкование редко выдерживает длительные внешние условия. Они хорошо подходят для использования внутри помещений вдали от стихий.

    Существуют различные типы анкеров-гильз (объяснены ниже), что означает, что их применение становится более разнообразным.Другие применения этих креплений также включают присоединение осветительных приборов к бетонным стенам или потолку, прикрепление дверных коробок и закрепление электрических распределительных коробок.

    (свободная гайка анкера гильзы, S / S)

    Как установить анкеры-гильзы?

    Прочная связь между креплением и бетоном обеспечивается трением. Вот почему правильная установка анкера-гильзы имеет решающее значение для прочности проекта.

    Следуйте нашему руководству по установке, чтобы каждый раз обеспечивать надежное соединение.

    Просверливание отверстия

    Сначала разместите материал, который вы хотите закрепить, и отметьте места анкерных отверстий продукта на бетоне. Если имеется достаточный зазор для сверления отверстий, изделие можно оставить на месте. Это позволяет более точно позиционировать.

    Затем с помощью перфоратора просверлите отверстия в бетоне в месте отверстия под болт изделия.

    Размер отверстия имеет решающее значение. Отверстия должны быть указанного диаметра для анкера, который вы планируете использовать, и как минимум на 1/2 - 1 дюйм глубже, чем предполагаемая глубина крепления.Длину анкеров измеряют снизу гайки и промывают до кончика.

    Для обеспечения надлежащей глубины отверстия в большинстве перфораторов есть ограничитель глубины. В противном случае оберните биту лентой на сертифицированной длине.

    Затем очистите отверстие. Это такой важный шаг перед установкой анкера-рукава. Это обеспечивает правильную установку и гарантирует, что анкер будет иметь максимальную удерживающую способность. Он будет равномерно прилегать непосредственно к стенкам отверстия, а не попадать в соприкосновение с препятствующими обломками.

    Попытайтесь удалить всю потенциальную пыль и мусор с помощью проволочной щетки , пылесоса или сжатого воздуха.

    Установка анкера-гильзы

    Эти крепления предварительно собраны. Вставляя анкер, расположите гайку так, чтобы она была на одном уровне с верхушкой резьбы. Это гарантирует, что резьба не будет повреждена при установке.

    Удерживая гайку, вставьте корпус анкера через отверстие для продукта в основной материал.

    Постучите по анкеру молотком до тех пор, пока гайка и шайба не будут на одном уровне с фиксатором.

    Сначала затяните гайку рукой. После установки с помощью инструмента анкеры-гильзы удалить нельзя, поэтому важно сначала затянуть вручную, чтобы убедиться, что положение вас устраивает.

    Доволен? Для затяжки используйте гаечный ключ или отвертку (гаечный ключ для шестигранника или желудя и отвертку с соответствующей головкой для анкера с круглой или плоской головкой). Поверните три-пять раз, пока не будет достигнут установочный момент. Не перетягивайте, так как это ухудшит качество затяжки.

    Расстояние

    Итак, сколько анкеров-гильз вам нужно? Слишком большое количество креплений, расположенных слишком близко друг к другу, может снизить удерживающую способность.Они должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и быть не ближе пяти диаметров от края без опоры.

    Не следует ли увеличить расстояние, когда условия крепления будут вибрировать или испытывать внезапный удар, так как это снизит взаимодействие сил, создаваемых внутри основного материала.

    (Головка анкерного болта с гильзой)

    Типы анкеров-гильз

    Существует два распространенных типа анкеров-гильз.Основными определяющими конструктивными особенностями якоря-гильзы, которые меняют его использование, являются тип головки, состав материала и диаметр.

    Гайка приводная

    Привод гайки обычно используется для дополнительной прочности. Он более распространен, чем его альтернатива с плоской головкой, и имеет множество вариантов отделки. Крепежные элементы из нержавеющей стали, такие как анкер-гильза A2 S / S или гайка из нержавеющей стали со вставной гайкой , устойчивы к коррозии и наиболее подходят для внешнего крепления.

    Анкеры-гильзы с головкой болта подходят для большинства типов бетона и кирпичной кладки, способны выдерживать средние нагрузки при правильном применении.

    Плоская головка Приводные анкеры с плоской головкой

    обычно используются, когда требуется ровная поверхность. Это делает вариант крепления анкера с потайной гильзой более подходящим для применений, где выступающие приспособления могут вызывать неудобства, например когда открывание дверей или навесного оборудования может быть прервано или чище, скрытые крепления являются определенным фактором.

    Анкеры с плоской головкой вставляются в отверстие с помощью подходящей отвертки (в отличие от гаечного ключа, используемого для крепления с гайкой).

    Все анкеры-гильзы на Крепления для анкеров , от с ослабленной гайкой до Головка CSK поставляются в различных размерах для соответствия вашему проекту.

    (Головка с анкерной гильзой CSK)

    Как выбрать поставщика крепежа?

    Anchor Fixings - специализированная компания с более чем 30-летним опытом, специализирующаяся на поставках стандартных и нестандартных креплений для строительной и смежных отраслей по всей Ирландии и Великобритании.

    Мы обеспечиваем индивидуальное и быстрое обслуживание с точным и надежным управлением учетной записью, чтобы убедиться, что у вас есть все необходимые расходные материалы для сокращения времени простоя и повышения производительности. Тем более, что мы можем доставить прямо на ваш сайт.

    Просмотрите наш ассортимент креплений и воспользуйтесь нашей простой в использовании корзиной запросов и получите от нас ценовое предложение в кратчайшие сроки.

    Не медлите, сотрудники Anchor Fixings и Boltz готовы помочь сегодня. Свяжитесь с нами сейчас по телефону +44 (0) 28 9084 2373 или по электронной почте [электронная почта защищена] .

    Вам нужна дополнительная информация по креплению?

    Ознакомьтесь с нашими предыдущими сообщениями в блоге:

    Эпоксидно-химическая смола - все, что вам нужно знать

    Саморезы для ДСП

    % PDF-1.4 % 16 0 объект > эндобдж xref 16 43 0000000016 00000 н. 0000001224 00000 н. 0000001327 00000 н. 0000001730 00000 н. 0000001936 00000 н. 0000002146 00000 н. 0000002445 00000 н. 0000002740 00000 н. 0000003382 00000 н. 0000003882 00000 н. 0000004600 00000 н. 0000004981 00000 н. 0000005532 00000 н. 0000006035 00000 н. 0000006209 00000 н. 0000006248 00000 н. 0000006469 00000 н. 0000006547 00000 н. 0000007106 00000 н. 0000007128 00000 н. 0000010707 00000 п. 0000010729 00000 п. 0000013953 00000 п. 0000013975 00000 п. 0000017448 00000 п. 0000017470 00000 п. 0000020615 00000 п. 0000020637 00000 п. 0000024314 00000 п. 0000024336 00000 п. 0000027411 00000 п. 0000027433 00000 п. 0000030803 00000 п. 0000030825 00000 п. 0000420689 00000 н. 0000426773 00000 н. 0000431424 00000 н. 0000434271 00000 н. 0000437354 00000 п. 0000440588 00000 н. 0000440726 00000 н. 0000001479 00000 п. 0000001709 00000 н. трейлер ] >> startxref 0 %% EOF 17 0 объект > эндобдж 18 0 объект @ 'D ^ \ nA ~ 15 КБ {) / U (^ SN2q]! TNf / 1) / P -12 / V 1 / Длина 40 >> эндобдж 57 0 объект > поток x $ / npNnˁ? Z ڊ ^ z # eO1 VqHf & -9fx {c + v vEwkQ79 (ۃ ÃDX * rl & lFwf7hʽ конечный поток эндобдж 58 0 объект 139 эндобдж 19 0 объект > эндобдж 20 0 объект > / ExtGState> / ColorSpace> >> эндобдж 21 0 объект } @ 4Ɣe1z "9Hos a \ rPZ = & 8c.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
