Анкера фото: 105 фото, описание и применение для бетона

Что такое анкер, основные виды анкеров



Что такое анкер, виды анкеров.

Стоит ли крепить что–нибудь на гвоздь к бетонной стене? Или существуют какие–либо более действенные способы крепежа? На эти и другие вопросы ответит данная статья, в которой рассказывается об актуальных крепежных приспособлениях — анкерах, разберемся, что же такое анкер и какие бывают виды анкеров. Ассортимент анкеров на рынке представлен неисчислимым множеством различных модификаций, пример:

• клинковый анкер KA;
• забивной анкер LAH;
• стержневой анкер RU;
• стержнеобразный анкер ТА;
• винтовой анкер RA;
• закладной анкер SORMAT, DRIVA;
• латунный анкер MSA;
• анкеры МТА, КВТМ, PFG, OLA, и так далее.

При проведении отделочных, ремонтных, или строительных работ обойтись без крепежных устройств невозможно. Таковыми могут являться шурупы или гвозди, то есть устройства, которые сами непосредственно, без каких–либо дополнительных деталей способны скреплять материалы и выдерживать соответствующую нагрузку.

Применять их можно к листам гипсокартона, древесине, или тонким элементами, сделанными из металла, фиксации, которая возникает между данными простыми крепежными деталями и основанием, хватает для эффективного закрепления и восприятия, приходящихся на данную конструкцию, нагрузок.

Однако если основание сделано из камня, бетона или кирпича и имеет большую (по сравнению с легкими материалами) твердость, то использование подобного крепления не сможет решить возникающие задачи. Для того, чтобы в этом убедится, достаточно просто  попытаться вбить гвоздь в стену из бетона, и сразу же станет понятна справедливость данного утверждения.

Анкер переводится с немецкого языка, как “якорь”, и данное название в полной мере объясняет принцип его функционирования. Крепежный элемент скрепляется с основным массивом не непосредственно, а с использованием дюбелей или анкеров, которые и созданы для того, чтобы появился нужный момент сцепления.

Вывод таков: крайне трудно провести конкретное разделение между дюбелем и анкером.

У нас сложилось такое мнение, что дюбелем или анкером является деталь, которая каким–либо (химическим или механическим) способом повышает скрепление между основным изделием, которое следует прикрепить и основанием. До уровня, при котором данные элементы способны перенести возложенную на них нагрузку. В общем, дюбель представляет собой более легкую разновидность анкера.

Основные виды анкеров

Областью применения анкеров при проведении строительных работ является крепление тяжелых конструкций. При проведении ремонтных работ в квартире анкерное крепление применяется в основном при фиксации оконных и дверных коробок, при прикреплении подвесных потолков, и также при установке люстр и светильников. Теперь понятно, что такое анкер. Перейдем к видам и местам применения с фото примерами.

Забивные анкеры латунные, стальные

Забивные анкеры LA, LAH. Это самый простой вид анкерного крепления, имеющий внутреннюю резьбу. Используется для монтажа в каменные, кирпичные или бетонные конструкции. Вставляется в заранее высверленное отверстие нужного диаметра и глубины. Отверстие для данного типа анкеров (как и для всех других) следует предварительно очистить. После того, как анкер вставлен в отверстие, он специальным приспособлением разжимается, с помощью чего достигается нужная степень сцепления. В след за этим внутрь анкера вкручивается подходящий по резьбе крепежный элемент. Так же к этому типу относится анкер MTA, который применяется для оснований имеющих внутренние полости.

Клиновые анкеры с гайкой

Клиновые анкеры KA. Бывают изготовленными с помощью разных технологий и бывают электроцинкованными KA, кислотоупорным KAH, и горячецинкованными KAK. Оснащены специальным клинком, который во время монтажа расширяется и закрепляется в отверстии. Позволяет делать сквозное крепление через монтируемый на основание материал. Вставляется в подготовленное отверстие, вбивается с помощью молотка и затягивается обычным ключом. К изделиям данного типа относят винтовые анкеры RAR–нержавеющий, или RA–электроцинкованный.

Эти виды анкеров оснащены винтом с утапливающейся головкой. Это позволяет использовать их при крепеже дверных и оконных коробок. В процессе закручивания винта анкерный клинок надежно закрепляется в крепежном отверстии.

Стержневые фиксаторы

Стержневой фиксатор RU работают по принципу клинового анкера, изготовлен для установки через несколько облицовочных и изоляционных слоев. Дополнительным качеством таких изделий является возможность делать его установку под небольшим углом к поверхности. Способ фиксации в гнезде расширяющимся клином применяется также в конструкции стержневого анкера TA. Данное изделие, оснащенное внутренней резьбой в комплекте со стержнем, который в случае необходимости можно подрезать, чтобы довести его до необходимой длины, можно применять для прикрепления нескольких слоев материалов. После забивания анкера в крепежное отверстие, фиксируемый элемент закрепляется на стержне с применением шайбы и гайки.

Анкеры PFG

Анкеры PFG оснащены внутренней резьбой и в ходе закручивания в них вставных деталей расширяются и эффективно фиксируются в гнезде. Анкер PFG можно применять в сочетании с  вставляющимся болтом IR, болтом с крюковой головкой AK, коническим болтом VR,  болтом оснащенным петлей SR или имеющим вставные гильзы IHH, IH. Данное анкерное крепление используется для проведения работ с твердыми основаниями.

Латунный анкер MSA

Конструктивной основой для данного вида анкера является бетон, камень или кирпич. Латунная гильза данного анкера MSA оснащена внутренней полостью, имеющей коническую форму (с резьбой), которая постепенно сужается к острию. С помощью этого сужения, в процессе затягивания винта гильза расширяется и плотно фиксируется своими не ровными стенками внутри крепежного отверстия, проделанного в основании.

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

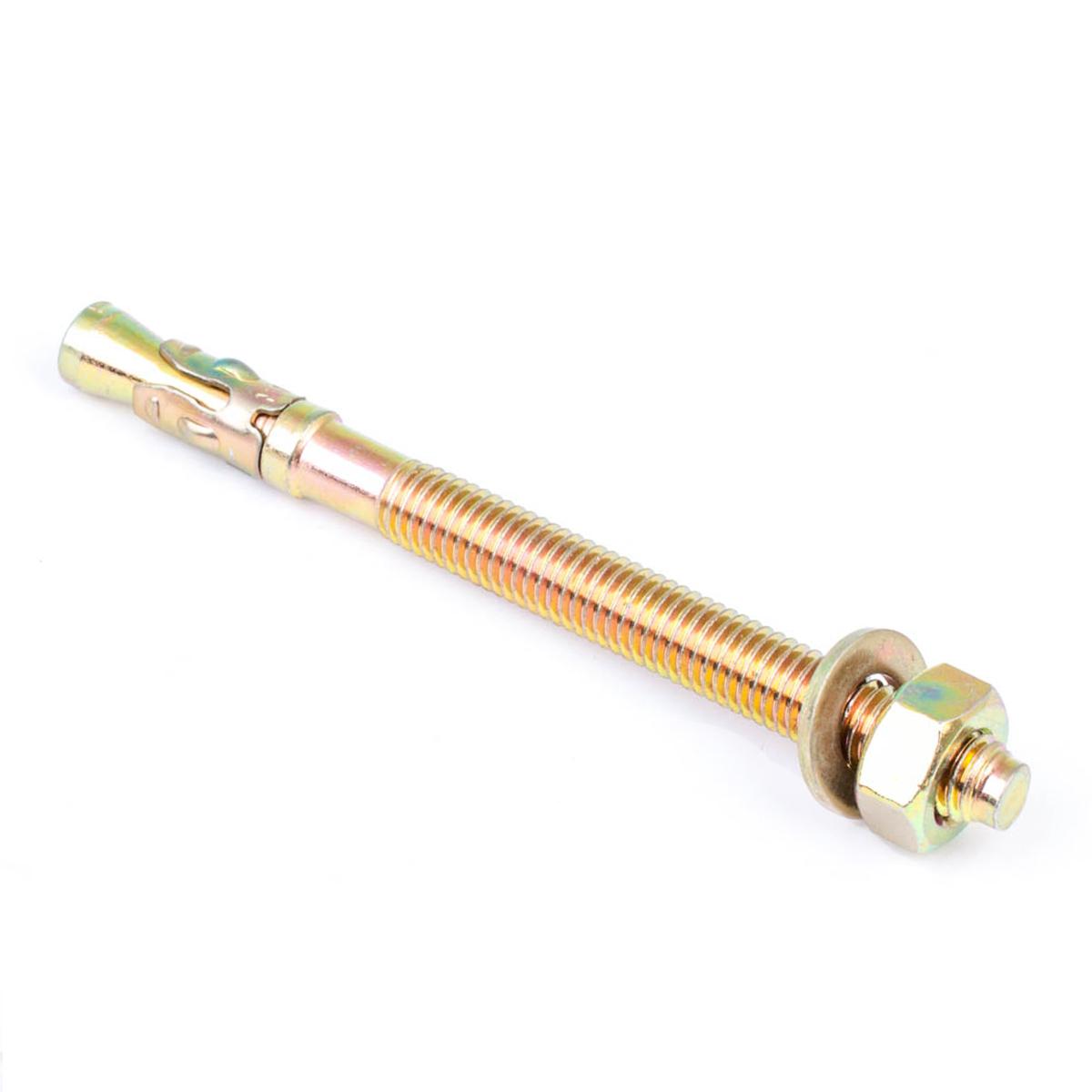

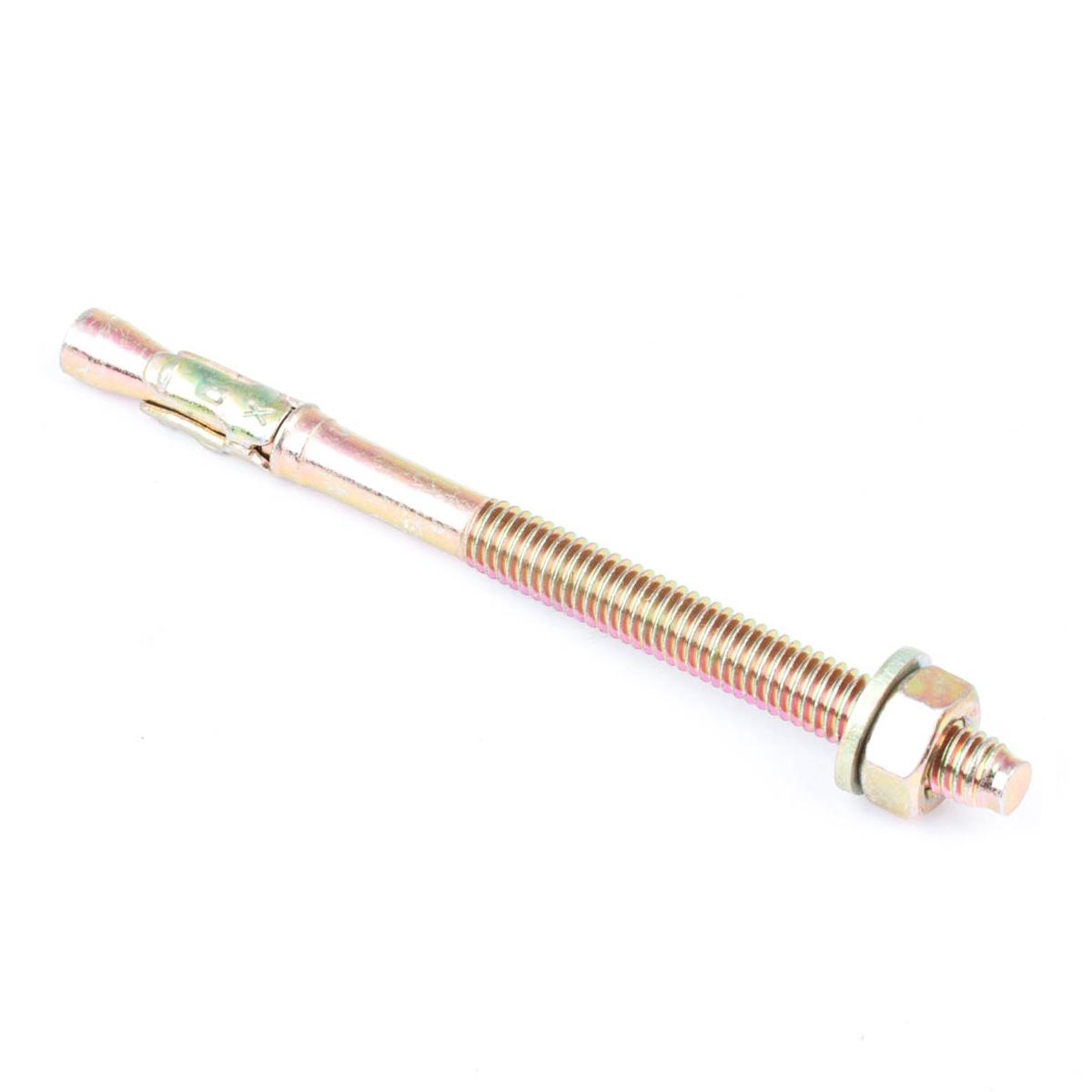

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

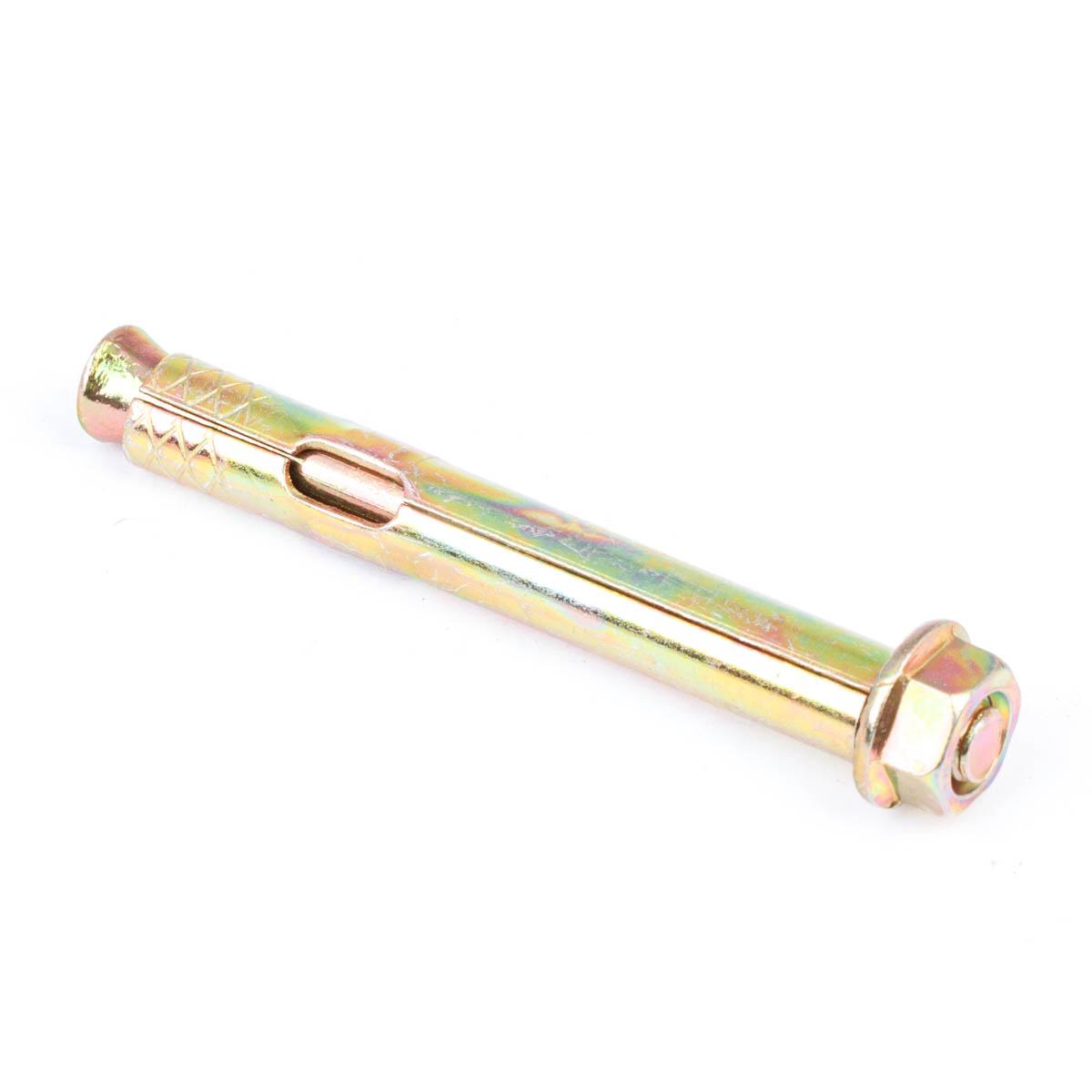

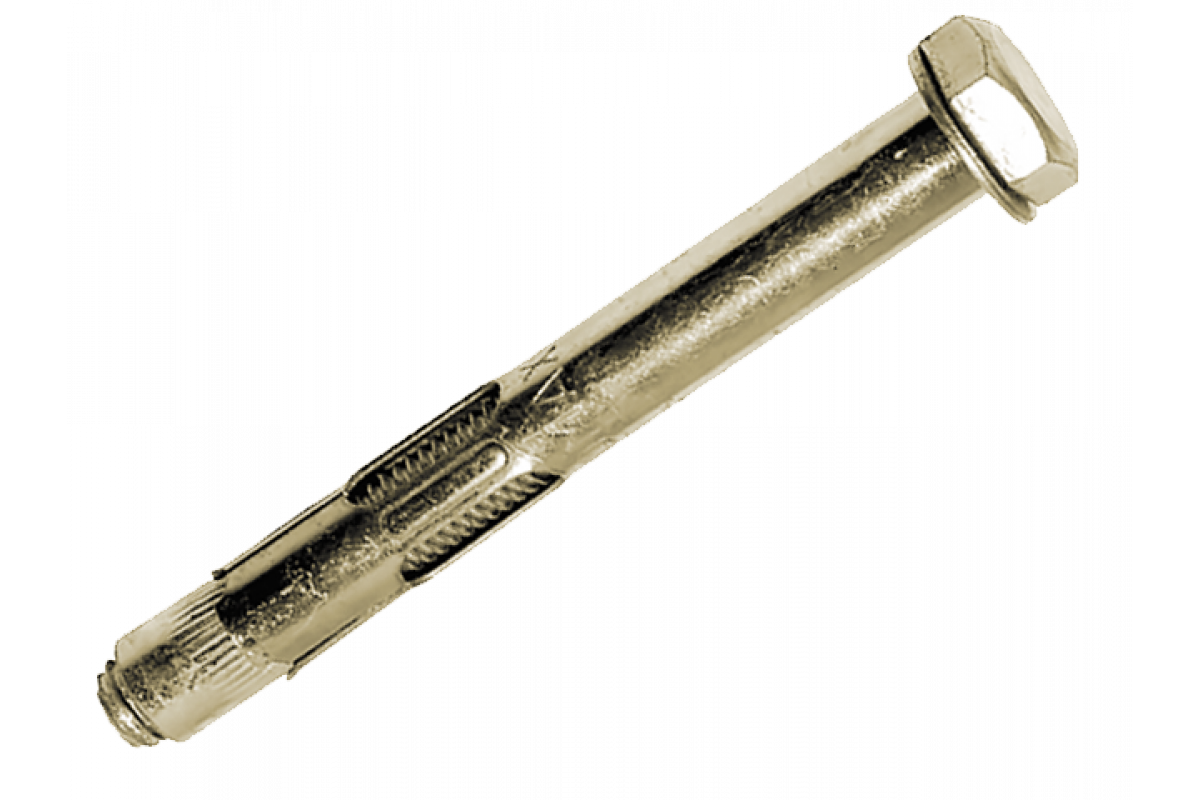

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

• 8×6×60 или 8/6×60;
• 12×10×100 или 12/10×100;
• 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

• первая цифра – внешний диаметр анкера, мм;
• вторая цифра – диаметр внутреннего болта, мм;
• третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

• HA – анкер с кольцом;
• HG – анкер с крюком;
• HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта	Особенности крепления, преимущества, недостатки	Область применения
1. Клиновой анкер (анкер-шпилька)	Особенность: универсальный крепеж. Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.	Для наружных работ в промышленном строительстве.
2. Винтовые анкеры	Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт.	То же
3. Складной пружинный анкер со шпилькой	Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера.	Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.
4. Рамный анкер	Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги. Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.	Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.
5. Анкер с подрезкой	Принцип действия тот же что и у клинового анкерного болта	Для крепления в твёрдых основаниях: бетон, камень.
6. Забивной анкер-клин	Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента. Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).	Для крепления в плотных основаниях.
7. Анкер-гильза (болт с гильзой)	Принцип действия: при закручивании болта происходит разжимание гильзы.	Для крепления в жесткие полнотелые основания.
8. Анкер-крюк или анкер с кольцом	Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°. Принцип действия: рамный и клиновый зажим.	Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона
9. Анкер со сменной пружиной	Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания. Может быть с крюком или кольцом.	Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.
10. Распорный анкер	Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается. Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.	Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.
11. Закладной анкер	Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать.	Анкер рассчитан на высокие нагрузки.

Общие характеристики механических анкерных болтов

1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):

2. Возможный диаметр стержня анкера – 6…20 мм.
3. Стандартная длина стержней – 45…220 мм.
4. Вес – 16…100 гр.
5. Вырывающая сила в бетоне — 10,5…18,3 кН.
6. Допустимый изгибающий момент — 5,2…25,7 Н´м.
7. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

• конструктивные или типовые;
• расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Анкер-клин потолочный. Размер 6х40 с фото. Характеристики. Описание

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепёж — анкер-клин. Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO. Наибольший интерес купить анкер-клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.

Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин — заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена. Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов.
Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала. Например, у HILTI это версии DBZ 6/4,5 и DBZ 6/35; у FISCHER — FDN 6/5 и FDN 6/35. Конструкцию и размеры анкер-клина 6х40 смотри ниже.

Назначение

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

• подвесных потолков

• вентиляционных систем

• металлических подконструкций

• фасонного (уголок, швеллер), полосового проката

• металлических листов

• перфорированных лент

• кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского — из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм.
Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

• в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

• отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

• прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

• ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

• распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

• допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

• минимальные осевые расстояния (обычно 200 мм)

• критические краевые расстояния (обычно 150 мм)

• максимальная толщина прикрепляемой детали

• эффективная глубина анкеровки

• минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры. Например,

• Анкер-клин HILTI DBZ 6/4,5

  DBZ — версия крепежного изделия

  6 — диаметр бура 6 мм

  4,5 — толщина прикрепляемой детали до 4,5 мм

• Анкер-клин FISCHER FDN 6/35 (6х65)

  FDN — версия крепежного изделия

  6 — диаметр бура 6 мм

  35 — толщина прикрепляемой детали до 35 мм

  65 — длина анкера 65 мм

• Анкер-клин 6х40 (китайского производства)
  6 — диаметр бура 6 мм
  40 — длина анкера 40 мм

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Что такое анкера в строительстве

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т. п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.



Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.



Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае  тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.



Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Также рекомендуем посетить:

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

• размер изделия;
• форма;
• наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

• кирпич;
• древесину;
• гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

• забивные;
• рамные;
• распорные;
• клиновые;
• с кольцом;
• болт с крючком;
• шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

• латунь;
• нержавеющая сталь;
• алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

• размер резьбы;
• диаметр;
• общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

• вырывающая сила — от 10,5 до 18,3 kH;
• изгибающий момент — от 5,2 до 25,7 Hm;
• крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

• колонн и опорных столбов;
• рамы с большим удельным весом;
• ограждения для балконов и лестниц;
• демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

• пробойники;
• АТР-клипы;
• шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

Химический анкер, его свойства и использование

Анкеровка представляет собой процесс закрепления различных конструкций на твердом основании — фундаменте, стенах или несущих опорах.

Анкер — это крепёжное изделие для фиксации различных конструкций, деталей, механизмов к несущему основанию. В зависимости от физики процесса различают два принципиально разных типа анкеров — механический и химический.

Механический анкер

Традиционные механические анкерные соединения работают за счёт сил трения, возникающих между телом анкера и внутренней поверхностью крепежного отверстия в основании, после того как металлические цанги или пластиковый дюбель встают враспор. Отдельный подвид анкеров работает за счёт упора на внутреннюю сторону пустотелых материалов или гипсокартона.

Подобные крепления получается чрезвычайно крепким — сила вырывания металлических анкеров, закрепленных в бетоне, может достигать 10-15 кН или 1000-1500 кгс.

Несмотря на ряд очевидных преимуществ — быстрый монтаж, отсутствие погодных и температурных ограничений при работе, механическая анкеровка имеет несколько существенных ограничений. Она создает высокое напряжение внутри материала и поэтому не подходит для использования в слабых и пористых основаниях — дереве, газо- и пенобетоне, а также в краевых зонах прочных бетонных конструкций.

Химический анкер

В отличие от механического химический анкер работает за счёт сил адгезии и трения, возникающих в точках контакта с микронеровностями отверстия. А также за счёт своей формы при применении в материалах с пустотами, например, в керамзитобетоне или щелевом кирпиче. В отдельных случаях, когда требуется закрепить конструкцию к ячеистому бетону, химический анкер — единственное доступное решение.

Химический анкер для бетона, кирпича, дерева или металла представляет собой жидкий двухкомпонентный состав, который выдавливается в отверстие основания и твердеет под воздействием воздуха.

Производители строительных смесей выпускают два основных вида химических анкеров — на основе полиэфиров, например, Sika® AnchorFix® -1, и на основе эпоксидных смол, например, Sika® AnchorFix® -3+.

Максимальная нагрузка на вырыв в бетоне при химической анкеровке достигает 70-75 кН или 7000-7500 кгс. Что в несколько раз превышает возможности механических анкеров.

Из-за того, что внутри основания не возникает дополнительных напряжений, такие анкеры позволяют эффективно закреплять конструкции в деревянных и пористых материалах, натуральном камне, газосиликатных кирпичах. И что немаловажно, химические анкеры отлично работают на краях основания и в тонких деталях — балках, перилах, свесах или карнизах. Поэтому данный вид крепления становится все более популярным среди строительных компаний.

Преимущества химического анкера перед традиционным

• Выдерживает большие нагрузки благодаря увеличению глубины анкеровки и диаметра анкера.

• Не создает дополнительного напряжения в бетоне и позволяет закреплять конструкции близко к кромкам основания.

• Подходит для применения на материалах с низкой прочностью.

• Подходит для крепления к кладке из пустотелого кирпича.

• Защита крепежа и основания от коррозии и воздействия агрессивных химикатов за счёт герметизации соединения.

• Закрепление арматурных выпусков для последующего замоноличивания или заливки железобетонных конструкций.

Как пользоваться химическим анкером

Подготовка основания

В материале основания сверлятся отверстия необходимого диаметра и глубины. После сверления необходимо выполнить трёхкратную очистку отверстия с помощью сжатого воздуха и круглой металлической щётки.

Важно! Нельзя применять для продувки масляные компрессоры. Частички масла, содержащиеся в струе воздуха, при попадании на внутреннюю поверхность отверстия ухудшат адгезию анкеровочного состава.

Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.

Нанесение анкеровочного состава

Химические анкеры выпускаются в форме капсул и картриджей или в наливном формате в вёдрах для анкеровки отверстий увеличенного диаметра — Sikadur®-42 HE.

Перед установкой химического анкера для пустотелого кирпича в проделанное отверстие вставляется специальная сетчатая гильза, препятствующая растеканию смеси внутри основания и повышенному расходу состава.

Составы картриджного и наливного типа не имеют ограничений и подходят для отверстий любого диаметра и глубины.

Компоненты химического анкера картриджного типа находятся в двух независимых контейнерах и смешиваются при выдавливании внутри носика-смесителя особой спиралевидной формы. Носик-смеситель вставляется на всю глубину отверстия, и с помощью пистолета-дозатора состав закачивается в направлении изнутри наружу, чтобы не образовывались воздушные пузыри. Затем в заполненное отверстие вставляется или вкручивается закладная деталь.

При использовании наливных химических анкеров компоненты смешиваются заранее в отдельной ёмкости.

Набор полной прочности

Эпоксидные анкеровочные составы твердеют в течение 7-70 часов. Быстротвердеющие полиэфирные составы твердеют заметно быстрее от 35 минут до 24 часов.

Время отверждения хим. анкера зависит от температуры окружающей среды, чем она выше, тем быстрее состав набирает прочность.

После полного отверждения можно приступать к монтажу строительных конструкций.

Компания Sika выпускает несколько видов анкеровочных составов на основе полиэфиров и эпоксидных смол, отличающихся высоким качеством для проведения работ по химической анкеровке. На выбор доступны составы картриджного типа — Sika® AnchorFix® -1 и Sika® AnchorFix® -3+, и наливного — Sikadur-12 Pronto и Sikadur®-42 HE.

Что такое «визуальный якорь» на вашем фото?

Санта-Моника, 2009

Представьте себе лодку в море, которая покачивается в океане. Без якоря он уплыл бы (и, возможно, был бы захвачен пиратами).

Каков ваш «визуальный якорь» в вашем кадре?

Сеул, 2009

Используйте ту же метафору для своих фотографий; ваш зритель смотрит на ваше изображение. Что такое «визуальный якорь», который удерживает их внимание от колебания? На чем вы хотите, чтобы ваш зритель сосредоточил внимание на вашем изображении? Если вы сделаете свои фотографии слишком сложными, ваш зритель расстроится и продолжит работу.

Вам нужен один центральный визуальный якорь, на котором будут останавливаться глаза вашего зрителя — чтобы сохранить его интригу. Это может быть один глаз, один жест, один цвет или один объект.

Если вы посмотрите на картины, то, как правило, есть «визуальные иерархии» с точки зрения предметов. Обычно объект на картине, который является самым большим и ближайшим к зрителю, — №1 (на переднем плане). Затем кто-то из среднего звена, который немного меньше, занимает второе место с точки зрения визуальной иерархии. Тогда кто-то на заднем плане (самый маленький человек) занимает третье место в визуальной иерархии.Обычно я считаю, что 3 объекта — это идеальное количество объектов в кадре, чтобы иметь достаточный интерес, не создавая слишком сложной фотографии.

Создание визуальной иерархии

Санта-Моника, 2010

Как бы вы создали визуальную иерархию на своих фотографиях?

Я обычно рекомендую, чтобы на ваших фотографиях был главный объект. Чтобы определить ваш основной предмет, спросите себя:

• Сфокусирован ли основной объект?
• Хорошо ли освещен основной объект?
• Основной объект резкий и не расплывчатый?
• Самый яркий человек в сцене — это главный объект?
• Смотрит ли основной объект мне в глаза?

Затем, как только вы определили основной объект, вы можете просто позволить другим второстепенным и дополнительным людям задержаться где-нибудь на заднем плане.

Для чего нужны визуальные якоря?

Центр города Лос-Анджелес, 2009

Всегда ли фотография нуждается в визуальной привязке? Не обязательно. Но я часто нахожу, что лучшие фотографии имеют сильный визуальный якорь.

Часто вы можете определить «визуальный якорь» во время съемки. В других случаях вы идентифицируете это постфактум , когда просматриваете свои фотографии дома.

Как бы то ни было, визуальные привязки — эффективный метод, когда дело доходит до «редактирования» (выбора лучших фотографий).

Узнать больше

Чтобы узнать больше о фотографии, посетите Фотография 101>

Статьи, посвященные уличной фотографии, можно найти на странице Street Photography 101>

.

бесплатных изображений якоря, скачать бесплатные изображения якоря PNG, бесплатные картинки в библиотеке клипартов

простой дизайн татуировки якорь

якорь клипарт

дизайн для вышивки крестиком якорь

якорь клипарт мультфильм

якорь картинки

простой базовый силуэт

якорь картинки

картинки черно-белый якорь

якорь клипарт черно-белый

якорь клипарт

эмблема

якорь логотип png белый

раскраска якорь

клип арт якорь с веревкой

якорные трафареты для резьбы по тыкве

серый якорь клипарт

якорь картинки

картинки

якорь клипарт

рисунок рисунок

чирок якорь картинки

якорь клип арт бесплатно

знак отличия старшего старшины флота

милый якорь клипарт

морской якорь прозрачный фон

якорь картинки

раскраска якорь

старинный якорь клипарт

простой якорь клипарт черно-белый

картинки

якоря с загрязнением

Якорь

якорь клипарт черно-белый

Раскраска

якорь

иллюстрация

перерыв в лодке

якорь клип арт бесплатно

якорь скачать бесплатный вектор

черно-белый якорь клипарт бесплатно

круг

главный якорь флота арт

gemi capas? PNG

векторный клипарт anker

золотой якорь клипарт

якорь картинки

иллюстрация

якорь без авторских прав

якорные силуэты

мультфильм пиратский корабль

картинки

пиратский корабль якорь клипарт

якорь клипарт черно-белый

штурвал корабля в png

якорных логотипов для автомобилей

якорь картинки

татуировок якоря новой школы

олд скул тату якорь

якорь картинки

Корабль

якорь силуэт с сердцем

крутых мятно-зеленых фонов

конехо де паскуа винтаж

парусник картинки

прозрачный фон якорь клипарт

Государственный университет Гранд Вэлли картинки

вензель

якорь клипарт черно-белый

эмблема

Важность якоря

Практически каждый знаком с концепцией якоря в морском смысле.Якорь предохраняет судно от дрейфа из-за течения или ветра. Он фиксирует сосуд в определенном положении. Хотя это легко понять, меньшее количество людей осознают необходимость аналогичной концепции в фотографии.

Мне нравится использовать широкоугольные объективы для пейзажной фотографии, но я также понимаю, что более широкое фокусное расстояние создает дополнительные композиционные трудности. Хотя широкое фокусное расстояние может создавать визуально захватывающие изображения, оно также может создавать действительно скучные, пустые изображения.Природа широкоугольных объективов заключается в том, что они создают ощущение пространства, расстояния. Это расстояние может действительно отделить зрителя от вашего объекта, если вы не будете осторожны. При использовании широкого фокусного расстояния невероятно важно закрепить изображение на сильном переднем плане.

Тропа на переднем плане этого изображения ведет вас к более грандиозной сцене.

Природа широкого угла означает, что он искажает перспективу ближайших к камере объектов.Существует ощущение удаленности от вашего фона, поэтому глазу нужно что-то поближе, чтобы привлечь его, прежде чем перейти к более грандиозной сцене за его пределами. Я уверен, что вы видели потрясающие изображения знаменитых горных хребтов, закатов, водопадов или дикой природы. Я хочу, чтобы у всех ваших фаворитов был небольшой объект на переднем плане. Узоры на льду или снегу, полевых цветах, камнях или опавших осенних листьях. Они служат визуальными якорями сцены. Без них изображение становится намного скучнее и менее грандиозным.

На нашей планете много красивых мест, но фотография, как и все остальное, в моде. Редко бывает, что у вас есть возможность запечатлеть то, что никогда раньше не фотографировалось. Тогда задача состоит в том, чтобы найти способ выделить свою работу из толпы. Закрепить свой образ чем-то уникальным — один из ключевых способов добиться этого. Возьмем, к примеру, новый One World Trade Center в Нью-Йорке. В него вложено невероятное количество эмоционального капитала из-за событий 11 сентября 2001 года.Итак, с момента завершения его уже сотни тысяч раз сфотографировали. Я хотел чего-то другого, и я увидел возможность, находясь в Бэттери-парке, дальше на острове Манхэттен. В большом городе зеленые насаждения в большом почете, поэтому, когда я увидел возможность снять башню с якорем из цветов в парке на переднем плане, я запрыгнул на нее и был счастлив, что у меня есть возможность взглянуть на нее с другой точки зрения. знакомое зрелище (изображение ниже).

Рассветы и закаты в Аризоне, на юго-западе Америки, захватывают дух, но их сложно запечатлеть из-за огромных открытых пространств.Это утро принесло великолепный восход солнца с прекрасным небом с нюансами. Я использовал 15-миллиметровый объектив, который мог уловить большую часть контекста, но чтобы сделать его визуально интересным, я как можно ближе подошел к группе кактусов cholla, которая отражала направленный утренний свет. Это в первую очередь привлекает ваше внимание, и по мере того, как ваши глаза перемещаются по сцене, вы прекрасно чувствуете глубину открытого пространства, потому что вы уже визуально привязаны к сцене.

Вот еще один пример из Онтарио, Канада.Это был первый снег зимой, а реки и озера еще не замерзли. Я снимал с длинной выдержкой, в которой есть много тонких деталей неба и яркие синие зимние тона. Но особенным его придают клочки снега, застрявшие среди растений у кромки воды на переднем плане. Они закрепляют изображение и придают ему глубину, а также обеспечивают несколько ярких точек на темной сцене.

Ваш якорь также может помочь вывести вас на место происшествия. В этой снежной сцене в холодный, ясный зимний день следы на переднем плане помогают провести ваш взгляд через сцену ниже.

Наконец, дорожка, которая закрепляет этот красивый осенний образ, в конечном итоге приведет вас к пожилой паре, идущей рука об руку. Название этого изображения — «Времена года», и использование якоря, чтобы вести взгляд по сцене, помогло мне рассказать историю и обеспечить некоторый эмоциональный резонанс.

Еще одна цель привязки — сделать сцену более привлекательной. Используйте широкоугольное искажение в своих интересах. Я ехал через Онтарио, знаменитый провинциальный парк Алгонкин в Канаде, и заметил прохладные ледяные каскады вдоль дороги.Я хотел добавить дорожный знак для большего визуального интереса. Обратите внимание, что это первое изображение, хотя и не искаженное, не представляет особого интереса.

Однако на этом втором изображении я подошел достаточно близко к этому знаку, и широкоугольный объектив, который я использовал, исказил. Искажение звучит плохо, но конечный результат здесь — более визуально интересное изображение, где знак помогает направить взгляд на сцену, где вы можете увидеть застывшие каскады вдоль дороги.

Вы также можете использовать это, чтобы рассказать свою историю.Я снял визуально пышную сцену, но хотел, чтобы мой ведущий рассказывал историю людей «Свалка в раю». Подойдя ближе к старой шине, она становится неестественно заметной, но, снимая ее с помощью широкоугольного объектива, я также могу передать более широкий контекст в одном кадре. У меня внезапно возникло изображение, к которому привязана причина, из-за привязки. Снимок с близкого расстояния шины, застрявшей в грязи, не произвел бы такого же визуального впечатления.

Еще один способ, которым якорь важен, — это предотвратить ощущение пустоты в сцене.Способ, которым длинная выдержка размывает воду, конечно, очень крутой, но это изображение выглядело бы очень пустым без ничего, кроме размытой воды. В нем не было бы какой-либо настоящей особенности. Но камни переднего плана, которые я включил в композицию, дают глазу возможность взглянуть, а это, в свою очередь, заставляет мозг ценить изображение в целом. Камни также указывают на остров вдалеке, создавая некоторую напряженность между маленькими камнями на переднем плане и большим камнем за ним.

Это всего лишь несколько примеров, которые помогут вам понять взаимосвязь между передним планом и фоном изображения. Передний план — это ваш якорь, и без этого якоря велика вероятность, что изображение будет дрейфовать. Хороший якорь поможет создавать сильные, визуально привлекательные изображения, которые помогут выделить вашу работу — и разве это не то, что мы все ищем?

Используете ли вы якоря в широкоугольной пейзажной фотографии? Поделитесь своими идеями в комментариях ниже.

Что такое «визуальный якорь» на вашем фото?

Представьте себе лодку в море, которая покачивается в океане. Без якоря он уплыл бы (и, возможно, был бы захвачен пиратами).

Каков ваш «визуальный якорь» в вашем кадре?

Используйте ту же метафору для своих фотографий; ваш зритель смотрит на ваше изображение. Что такое «визуальный якорь», который удерживает их внимание от колебания? На чем вы хотите, чтобы ваш зритель сосредоточил внимание на вашем изображении? Если вы сделаете свои фотографии слишком сложными, ваш зритель расстроится и продолжит работу.

Вам нужен один центральный визуальный якорь, на котором будут останавливаться глаза вашего зрителя — чтобы сохранить его интригу. Это может быть один глаз, один жест, один цвет или один объект.

Если вы посмотрите на картины, то, как правило, есть «визуальные иерархии» с точки зрения предметов. Обычно объект на картине, который является самым большим и ближайшим к зрителю, — №1 (на переднем плане). Затем кто-то из среднего звена, который немного меньше, занимает второе место с точки зрения визуальной иерархии.Тогда кто-то на заднем плане (самый маленький человек) занимает третье место в визуальной иерархии. Обычно я считаю, что 3 объекта — это идеальное количество объектов в кадре, чтобы иметь достаточный интерес, не создавая слишком сложной фотографии.

Создание визуальной иерархии

Как бы вы создали визуальную иерархию на своих фотографиях?

Я обычно рекомендую, чтобы на ваших фотографиях был главный объект. Чтобы определить ваш основной предмет, спросите себя:

Сфокусирован ли основной объект?
Хорошо ли освещен основной объект?
Основной объект резкий и не расплывчатый?
Самый яркий человек в сцене — это главный объект?
Смотрит ли основной объект мне в глаза?
Затем, когда вы определили основной объект, вы можете просто позволить другим второстепенным и дополнительным людям задержаться где-нибудь на заднем плане.

Для чего нужны визуальные якоря?

Всегда ли фотография нуждается в визуальной привязке? Не обязательно. Но я часто нахожу, что лучшие фотографии имеют сильный визуальный якорь.

Часто вы можете определить «визуальный якорь» во время съемки. В других случаях вы определяете это постфактум, когда просматриваете свои фотографии дома.

Как бы то ни было, визуальные привязки — эффективный метод, когда дело доходит до «редактирования» (выбора лучших фотографий).

Об авторе

Эрик Ким — уличный фотограф и преподаватель фотографии, в настоящее время живущий в Ханое, Вьетнам.Его жизненная миссия — производить столько фотографий с открытым исходным кодом, чтобы сделать фотообразование доступным для всех. Вы можете увидеть больше его работ на его веб-сайте и найти его в Facebook, Twitter и YouTube. Эта статья также была опубликована здесь и предоставлена ​​с разрешения.

изображений якоря | Видеооператоры — The Knot

Anchor Pictures запечатлели нашу свадьбу лучше, чем я мог когда-либо надеяться. Помимо просто фотографирования события, они действительно запечатлели чувства, настроение и радость, присутствующие в тот день.Двумя главными приоритетами для меня на тот день было получить потрясающий па …

рупий, чтобы все мои друзья могли насладиться и классные фотографии, чтобы запомнить его, и это именно то, что я получил! У нас было 2 фотографа, Мейсон и Саванна, так что мы получили два разных ракурса, стиля и перспективы на мероприятие. Помимо свадьбы и приема они также сфотографировали нашу репетицию, репетицию ужина и подготовку к свадьбе. (Я рекомендую все эти услуги, если вы можете. Все говорят, что ваша свадьба пролетает незаметно, и это очень верно!) Они также путешествовали по стране ради этого! У нас не было много конкретных фото-идей, мы просто хотели оставить это профессионалам, и я рад, что у нас это получилось.Мейсон и Саванна знают толк в идеальной обстановке, освещении и т. Д. Мы сделали «первый взгляд» на съемку перед церемонией, и они проделали прекрасную работу, настроив все и сделав это чрезвычайно запоминающимся. Они запечатлели все важные моменты церемонии, от мельчайших деталей и мимолетных выражений лица до ярких снимков всего окружения. Кроме того, помимо традиционных, формальных семейных и парных фотографий (которые были безупречными), у меня есть сотни откровенных фотографий всех, кто для нас важен, смеющихся, танцующих и прекрасно проводящих время.Думаю, моя мама выразила это лучше всего, когда сказала: «Каждый раз, когда я видела особенный момент, происходящий где-либо, я тянулась к камере, но Мейсон или Саванна уже были там, снимая это». В целом, Anchor Pictures действительно передали чувства и настроение самого важного дня в моей жизни, и я НАСТОЯТЕЛЬНО рекомендую их. (На самом деле, я порекомендовал их своей невестке на свадьбу, и она тоже их любила!) Есть достаточно трудных решений, связанных со свадьбой, но на этот раз — легко! Вы будете так счастливы, что выбрали Anchor Pictures.

Office Q&A: Как привязать файлы изображений в Microsoft Word

Если графика портит ваш документ Word, закрепите их на месте.

Изображение: jacoblund, Getty Images / iStockphoto

Иногда любимая функция может иметь неожиданные побочные эффекты и, следовательно, не поддерживать ваш стиль работы.

Рэйчел недавно столкнулась с этим при использовании сворачиваемых заголовков Microsoft Word в документе с большим количеством графических файлов.Сворачивание заголовка сместило графику. К счастью для Рэйчел, есть простая настройка, которая привязывает графику к окружающему тексту. Это означает, что графика останется там, где ее помещает Рэйчел, даже если она использует складные заголовки.

Я использую настольную версию Word в Office 365. Сворачиваемые заголовки не поддерживаются онлайн-версией Word. Вы можете использовать свой собственный файл или загрузить демонстрационный файл .docx.

СМ.: 20 профессиональных советов, как заставить Windows 10 работать так, как вы хотите (загрузка TechRepublic)

Проблема

Проблема Рэйчел была неприятной, как вы скоро увидите.Надуманный пример в Рисунок A имеет три заголовка; в каждом разделе есть текст, файл изображения и форма. Посмотрите, что происходит, когда вы сворачиваете заголовок: графика не привязана к окружающему тексту, поэтому они не перемещаются вместе с разделами. (Чтобы свернуть заголовок, щелкните его правой кнопкой мыши, выберите «Развернуть / Свернуть», а затем выберите «Свернуть заголовок».)

Рисунок A

Это может произойти при свертывании заголовков.

Это происходит, когда параметры макета не настроены для поддержки вашего стиля работы.То, что вы видите, не является неправильным и может не иметь значения, но это определенно неудобно для работы Рэйчел.

Решение — якорь

Решение проще, чем вы думаете. Выберите фигуру, и Word отобразит значок параметров макета, показанный на рис. B . Щелкните этот значок, чтобы получить доступ к нескольким параметрам макета. Обратите внимание, что параметр «Переместить с текстом» не выбран; выбран параметр «Исправить положение на странице». Это проблема. Просто выберите «Переместить с текстом» (при этом флажок «Исправить положение на странице» будет отменен).Повторите процесс для всех ваших фигур, и в следующий раз, когда вы свернете заголовок, фигуры переместятся вместе с текстом, как показано на рис. C .

Рисунок B

Доступ к параметрам компоновки.

Рисунок C

Фигуры остаются в своих секциях.

Параметр «Переместить с текстом» установлен по умолчанию. Есть и другие параметры макета, которые могут быть задействованы, поэтому, если это не сработает, щелкните ссылку «Узнать больше» в нижней части диалогового окна «Параметры макета», чтобы получить доступ к дополнительным параметрам.Чтобы настроить параметры, чтобы все было правильно, может потребоваться несколько попыток. Чтобы узнать больше о сворачиваемых заголовках Word, прочтите статью Как использовать сворачиваемые заголовки Word 2013.

Еженедельный бюллетень Microsoft

Будьте инсайдером Microsoft в своей компании, прочитав эти советы, рекомендации и шпаргалки по Windows и Office.Доставка по понедельникам и средам.

Зарегистрироваться Сегодня

Я отвечаю на вопросы читателей, когда могу, но нет никаких гарантий. Не отправляйте файлы без запроса; первоначальные запросы о помощи, поступающие с прикрепленными файлами, будут удалены непрочитанными.Вы можете отправить снимки экрана с вашими данными, чтобы прояснить ваш вопрос. Обращаясь ко мне, будьте как можно более конкретными. Например, «Пожалуйста, устраните неполадки в моей книге и исправьте, что не так», вероятно, не будет ответа, но «Можете ли вы сказать мне, почему эта формула не возвращает ожидаемых результатов?» мощь. Пожалуйста, укажите приложение и версию, которую вы используете. TechRepublic не возмещает мне затраты времени или опыта при оказании помощи читателям, и я не прошу плату у читателей, которым помогаю. Вы можете связаться со мной по адресу susansalesharkins @ gmail.com.

См. Также

Как добавить падающий снег на слайд PowerPoint (TechRepublic)

Настройка панели инструментов быстрого доступа Office для определенных файлов (TechRepublic)

Как защитить формулы Excel (TechRepublic)

Как скрыть данные Excel и читатели предупреждений (TechRepublic)

Нормализация внешних данных для доступа (TechRepublic)

Microsoft Office 365 для бизнеса: все, что вам нужно знать (ZDNet)

Чтобы сохранить конфиденциальность ваших данных в Интернете, нужно потрудиться.Эти приложения могут помочь (CNET)

Очистить ненужные файлы в Windows 7, 8.1 и 10 (Download.com)

Перенос текста и перемещение изображений в Word

Переместить или изменить положение изображения на странице в Word так же просто, как перетащить его мышью. Но иногда это не срабатывает. Ключ к получению желаемых результатов — выбрать Layout Options .

1. Выберите изображение.

2. Выберите значок Параметры макета .

3. Выберите желаемые параметры макета:

   • Чтобы поместить изображение перед текстом и установить его так, чтобы оно оставалось в определенном месте на странице, выберите Перед текстом (в разделе С переносом текста ), а затем выберите Исправить положение на странице .

   • Чтобы обернуть текст вокруг изображения, но при этом изображение перемещалось вверх или вниз при добавлении или удалении текста, выберите Квадрат (в разделе С переносом текста ), а затем выберите Переместить с текстом .

Дополнительные сведения и примеры переноса текста см. В разделе Перенос текста вокруг изображений в Word

.

Изображение, вероятно, находится за другим объектом, например, за блоком текста:

Чтобы выбрать изображение, используйте панель выбора:

1. Выбрать Дом > Выбрать > Область выбора .

2. В области Selection выберите изображение.

Чтобы немного переместить изображение, выберите изображение, затем, удерживая клавишу Ctrl, нажмите клавишу со стрелкой.

Чтобы переместить несколько объектов одновременно, сгруппируйте их вместе:

1. Выберите первый объект.

2. Удерживая нажатой клавишу Ctrl, выберите другие объекты.

3. Щелкните правой кнопкой мыши один из объектов, укажите на Группа , а затем выберите Группа .

   Совет: Если вы не можете сгруппировать или выбрать несколько изображений, возможно, макет вашего изображения встроен в текст.Если да, обратитесь к разделу «Открыть параметры макета», чтобы изменить макет изображения на любой вариант в разделе С переносом текста .

Для абсолютного контроля над выравниванием и позиционированием изображения используйте поле Layout для установки выравнивания относительно полей или столбцов, абсолютного положения в дюймах или относительного положения в процентах. Это удобно, когда вы хотите разместить изображение на определенном расстоянии от чего-то еще, например, от поля страницы.

1. Выберите изображение.

2. Выберите значок Параметры макета .

3. Выберите См. Еще , а затем выполните выравнивание и настройку положения на вкладке Положение .

   Если вы не можете выбрать ни один из параметров положения на вкладке Положение , выберите вкладку Перенос текста , а затем выберите любой вариант , кроме , в строке с текстом .

Если у вас есть несколько изображений, которые вы хотите перекрыть на странице, вы можете включить это в поле Макет .

1. Выберите изображение.

2. Выберите значок Параметры макета .

3. Выбрать Подробнее .

4. На вкладке Позиция в группе Параметры внизу установите флажок Разрешить перекрытие .

5. Повторите эти действия для каждого изображения, для которого вы хотите включить перекрытие.

Помимо выравнивания и позиционирования изображений на странице, вы также можете выровнять изображения относительно друг друга или других объектов на странице. Хотя выравнивание изображения по изображению недоступно из значка Layout Options или диалогового окна Layout , это обычная задача, которую вы можете выполнять при работе с позиционированием и выравниванием изображения.

1. Удерживая нажатой клавишу Ctrl, выберите каждый объект, который нужно выровнять.

2. Перейдите к Формат изображения или Работа с рисунками Формат > Выровнять , а затем выберите один из вариантов, например по центру, сверху или снизу.

Якорь объекта указывает, где находится изображение или объект по отношению к тексту в документе.Якоря не , а появляются для встроенных изображений ; встроенные объекты привязаны к тому месту в тексте, куда они были вставлены, и обрабатываются как любой текстовый символ — «в строке с текстом».

Все остальные параметры обтекания (квадрат, плотно, насквозь, сверху и снизу, за текстом, перед текстом) привязаны к определенному месту в документе; привязка указывает абзац, с которым связан объект. Выберите изображение, а затем щелкните значок Layout Options , чтобы узнать, как ваше изображение вставлено.

Примечания: Если вы выбрали изображение, которое не встроено в текст, но вы не видите привязку объекта, вы можете убедиться, что привязки отображаются двумя способами:

• Показать метки форматирования На вкладке Home в группе Paragraph выберите Show / Hide ¶ .

• Всегда показывать привязки Выберите Файл > Параметры > Показать , а затем выберите Привязки объекта .

Поскольку привязки — это просто визуальная индикация относительного положения изображения на странице, их нельзя удалить.Однако, попробовав различные варианты обтекания текстом, вы найдете всю необходимую гибкость при размещении изображения, независимо от его привязки.

Дополнительные сведения и примеры обтекания текстом см. В разделе Обтекание текстом рисунков в Word.

Если вы хотите, чтобы изображение оставалось на месте, даже если текст вокруг него был удален, вы можете заблокировать его привязку:

1. Выберите изображение.

2. Выберите значок Параметры макета .

3. Выберите См. Еще , а затем выберите Заблокировать привязку .

   Примечание: Поскольку привязки не используются для изображений, размещенных в строке с текстом, блокировка привязки и все другие параметры позиционирования недоступны для встроенных изображений.

См. Также

Перенос текста вокруг изображений в Word

Поворот текстового поля, фигуры, объекта WordArt или изображения в Word

Сгруппируйте или разгруппируйте фигуры, изображения или другие объекты

Если вы вставили изображение в документ при использовании Word в Интернете, вы можете вырезать и вставить его, чтобы переместить в документ, и вы можете применить к нему форматирование абзаца, например вертикальный интервал и центрирование.Однако вы не можете переместить изображение, которое было вставлено при использовании настольной версии Word, если изображение имеет обтекание текстом или фиксированное положение на странице.

Если вы обнаружите, что не можете вносить изменения в изображение и у вас установлена ​​настольная версия Word, выберите Открыть в Word , чтобы открыть документ в Word и внести изменения в его макет.
