Анкер для газобетона: особенности выбора

Испытания прочности анкера, установленного в ячеистый бетон

Ячеистые бетоны все больше входят в наш быт, заменяя многие блочные материалы при малоэтажном частном  и массовом строительстве. Причин тому много, начиная от приемлемой стоимости, и заканчивая отличными теплоизоляционными свойствами.

Однако у этого материала есть один существенный недостаток – он хрупок, и не в состоянии справляться, со сколь-нибудь серьезными нагрузками. Относится это в первую очередь к блокам с малой плотностью, которые и используются для утепления.

По этой банальной причине  многие озадачиваются вопросом, как установить навесную технику на такие стены. Сегодня мы разберем механический и химический анкер для газобетона – посмотрим на их разновидности и основные свойства.

Содержание статьи

Типы анкеров

Химический анкер для газобетона после вырывания

Главная причина, по которой не подходят стандартные анкера, например, дюбель-шурупы – это слабая равномерная раскрываемость распорного элемента.

Газобетон достаточно легко крошится при нагрузках и внутреннем давлении, из-за чего крепление такого дюбеля может ослабнуть, и навешенная техника, а тем более мебель может обрушиться.

Это же касается и дюбель-гвоздей, забиваемых пневматическим пистолетом – они вообще не имеют распираемой части, и держатся только за счет прочности материала, в который забиты.

Разные размеры пор внутри блока

Как уже говорилось, блоки бывают различной плотности. Посмотрите на фото выше, чтобы увидеть это наглядно. Вариант Д600 выглядит явно прочнее, хотя это не самый плотный блок – самая прочная марка обладает плотностью 1200 кг/м³. В такие конструкции можно закручивать и стандартный крепеж, будучи уверенным, что он будет держаться надежно.

Совет! Отсюда сделаем первый вывод – чтобы определиться с типом анкера для газобетона предварительно узнайте его марку. Если данных нет, то лучше перестраховаться, взяв один из вариантов, которые мы сегодня рассмотрим.

Конечно их цена будет выше, но оно того стоит.

Механические анкера для ячеистого бетона

Анкерные болты для газобетона Hilti HPD

Механические анкеры для ячеистых бетонов часто называют бабочками, в виду визуального сходства расклиненного распорного элемента с этим насекомым.

Изготавливаются они металлическими, как тот, что показан выше, или имеют дюбель из пластика.

Как вы могли убедиться, просмотрев фото подборку, ассортимент механических анкеров достаточно велик, и это, мы еще не показали всего многообразия.

• Каждая из представленных моделей обладает определенной устойчивостью к вертикальным и горизонтальным нагрузкам, что обязательно нужно учитывать при подборе крепежа. Подобную информацию можно попытаться получить в магазине, заглянув в спецификацию, но по опыту знаем, что сделать это практически нереально в российских условиях. Поэтому, узнав массу навешиваемого груза, поищите нужные данные в интернете.
• Все анкера под пеноблоки отлично расклиниваются внутри этих изделий. Однако многие из таких конструкций могут повредить несущую лицевую часть блока при перетягивании. По этой причине производитель оснащает их специальной манжетой, каймой или меткой, которые позволяют ограничить затягивание.
• Все показанные модели могут успешно применяться для любых пористых материалов.
• Для крепления дверей и оконных рам применяются специальные модели анкеров, называемые рамными.

Рамные анкера для газобетона

• Если вам требуется установить какие-нибудь легкие конструкции, например, крепеж для воздуховодов, труб, различных декоративных стальных элементов, можно применять анкерные шурупы типа HUS-H.

Hilti HUS3-H6 – самонарезной анкер

Установка данных элементов интуитивно понятна:

• Сначала в нужном месте высверливается отверстие;
• В него, согласно типу, завинчивается или забивается дюбель;
• Закручивается винтовой элемент (гайка, саморез, болт).

Вот и вся процедура. Однако нужно помнить, что механические анкера не могут применяться под очень тяжелые грузы.

Химические анкера

Для этих целей служат химические анкера, которые после окончания монтажа становятся практически одним целым с блоком.

Смонтированный химический анкер в газобетон

Принцип работы такого анкера  мало чем отличается от механического, если не считать другой способ установки и свойства применяемого материала.

Плюсы

В качестве распорного элемента такого анкера выступает клеевой состав, которым заполняется монтажное отверстие. Внутрь устанавливается металлическая винтовая деталь, к которой можно крепиться снаружи. Подобное решение также подходит для любых пористых материалов.

Вот его преимущества и недостатки:

• Стенки высверленной гильзы не испытывают давления, и даже, наоборот, укрепляются клеевым составом. Если вы помните, то на фото с вырванным анкером вокруг клея остался прочно налипший бетон.
• Монтажное отверстие получается полностью герметичным.
• Приятная стоимость решения

Минусы

К минусам же можно отнести:

1. Достаточно продолжительное время застывания (до 48 часов) до момента, когда крепежом можно начинать пользоваться.
2. Неразборность соединения – клей вместе с сердцевиной застывает намертво. Единственный способ аккуратно извлечь выступающую часть – срезать ее болгаркой и зашпаклевать отверстие.

Именно последняя особенность заставляет прибегать к помощи такого решения, только при навесе особо тяжелых предметов (мебель, телевизоры и прочее). Кстати, в них можно погружать и куски арматуры для создания прочных связок с основанием.

Монтаж химического анкера

Виды заполнения

Масса, которой заполняются монтажные отверстия, может иметь разный химический состав.

Обычно она бывает:

• Эпоксидной;
• Эпоксиакрилатной;
• Винилэстеровой;
• Полиэстеровой.

Продаются подобные составы в тюбиках, либо капсулах.

От состава смеси зависит много факторов, некоторые из которых сейчас и озвучим:

Винилэстеровые смолы прекрасно подходят для фиксации тяжелых изделий, эксплуатирующихся при отрицательных температурах. Они прекрасно себя чувствуют при монтаже во влажных условиях, поэтому активно применяются на улице. В их составе отсутствует стирол, воздействие которого на человеческий организм считается вредным.

Эпоксидные смолы также очень популярны среди строителей, ведь они способны выдерживать самые большие и тяжелые предметы, например: различные защитные экраны, технологическое оборудование разного назначения, прочее. Монтируют такие анкера на газобетонные блоки, начиная с марки С20.

Состоят они из двух компонентов, которые смешиваются в определенной пропорции, после чего начинают активно твердеть.

• Эпоксидные химические анкера могут монтироваться в условиях высокой влажности и даже под водой;
• Как и прочие составы, они не создают внутреннего напряжения в конструкции из пенобетона;
• Подходят как для наружного, так и внутреннего применения из-за отсутствия стирола;
• Прочности сцепки хватает даже для применения гладких крепежных элементов.
• Он обладает очень высоким классом огнестойкости – R120, что означает, что при воздействии на состав открытого пламени, он будет в состоянии 120 минут не менять своих основных физических свойств.

Важно! Полиэстеровые составы также пригодны для использования внутри помещения и на улице. Они безвредны для здоровья человека, а также являются одними из самых быстросохнущих.

Скорость застывания химического анкера зависит, прежде всего, от его химического состава (может разниться от 15 минут до 48 часов) и окружающих условий (влажность, температура). Инструкция на упаковке подскажет вам точные сроки последующего монтажа навесных конструкций.

Схема монтажа химического анкера в пенобетон

Нюансы установки

Теперь давайте разберемся, как своими руками смонтировать химический анкер.

Способов существует два, не считая вариант с металлической гильзой, который подходит для пустотелых кирпичей.

• Первым делом высверливаем строго перпендикулярное отверстие под монтаж анкера.

Совет! Не рекомендуется сверлить с ударом, чтобы не нарушить целостность внутренней структуры гильзы.

• Затем при помощи ершика, маленькой щеточки или обычной медицинской груши (клизмы) извлекаем изнутри весь оставшийся мусор и пыль.
• Где-то на 3/4 заполняем отверстие инъекционным раствором – больше не нужно, так как его выдавит наружу при установке стержня.
• Ввинчиваем в клей крепежный элемент, следя за его центровкой и уровнем. Останавливаемся по достижении метки на резьбе. Излишки смеси аккуратно удаляем.
• Раствор остается сохнуть на время, указанное производителем состава.
• По высыхании на резьбовой крепежный элемент можно навешивать грузы и фиксировать их гайкой.

Усиленное соединение

Следующий метод технически не сильно отличается, но позволяет создать более прочное соединение – он подходит для более пористых материалов.

Для его реализации вам понадобится металлический ограничитель для сверла, чтобы не разрушить кромку блока.

• Высверливаем отверстие, предварительно установив ограничитель;
• Как только достигается нужная глубина, дрелью начинают делать круговые движения, чтобы создать внутри расширяющуюся полость, как на картинке выше.
• В остальном монтаж аналогичен – вычищаем отверстие от пыли, заполняем его отвердительной смесью, вставляем крепежный стержень, ждем высыхания.

Как видите, анкеровка газобетонных блоков не такое уж и сложное занятие, а учитывая мягкость этого материала и легкость, с которой он сверлится, работа, зачастую, выполняется еще легче и быстрее, чем классическими дюбель-шурупами на бетоне. Для более подробного знакомства с химическим анкером советуем ознакомиться с видео в этой статье.

химические и пластиковые изделия для газоблока

Известно, что газобетон – это достаточно легкий стройматериал и к тому же пористый. Легкость и пористость считаются основными и самыми главными достоинствами. Но все же данная структура обладает и своими недостатками – например, в таком блоке совершенно не будет держаться саморез, невозможно даже закрепить гвоздь. Поэтому для решения вопроса с крепежом в газобетон нужно забить анкер.

Особенности

Анкерный крепеж составляют две главных детали.

• Распорная часть, то есть та, что после монтирования меняет собственную геометрию, обеспечивая, таким образом, сильную фиксацию анкера прямо в толщу материала с пористой структурой. Если говорить о химических анкерах, то часть, находящаяся в не твердом состоянии, а жидком, легко просачивается внутрь пор, способствуя достаточно надежной фиксации.
• Стержень внутри, то есть та часть, что фиксируют в самой распорной части.

У распорной детали есть кайма и манжет, благодаря которым крепление не сможет провалиться в высверленные отверстия. Конструкция по длине своей бывает различной – начиная с 40 мм и заканчивая 300 мм. По диаметру же обычно не больше 30.

Разновидности

Анкера, которые используются для газобетона, по методике крепления разделяют на несколько отдельных типов:

• химические;
• механические.

Каждая из разновидностей имеет свои преимущества и недостатки, а также способы крепежа. Стоит отдельно остановиться на особенностях обоих типов.

Химические

По принципу фиксации каждый химический элемент основан на следующем, в такой пористый материал, как пенобетон или газобетон проникает связующий тип вещества, далее это вещество застывает и образует при застывании монолитное соединение. Данная система применяется нечасто, и все же без нее просто не обойтись, когда анкерам необходимо выдержать достаточно большую нагрузку. Одна капсула содержит полимеры с органическими смолами.

Рассмотрим, как провести грамотный монтаж.

• Для начала в пористом газобетонном стройматериале просверливают отверстие. Задействовать в этой работе лучше обыкновенную дрель.
• Ампулы вставляют в заранее просверленные отверстия, где содержатся специализированные химические составы.
• Необходимо разбить ампулы, а затем вставить в это же отверстие стержень из металла.
• Теперь остается дождаться момента застывания связующего элемента. Обычно на это выделяют несколько часов, а иногда и сутки.

Данная система обладает собственными достоинствами:

• возможность выдержать колоссальную нагрузку;
• под анкер совершенно не проникает сырость и влага;
• в месте крепления не возникнет мостиков холода;
• соединение получается герметичным.

Если перечислять недостатки данной конструкции, то отнести сюда можно невозможное осуществление демонтажа анкеров. Также стоит отметить, что подобная продукция достаточно дорога по сравнению с другими видами креплений.

Massa-Henke и HILTI – самые известные производства по выпуску химических крепежей. У изделий мировых изготовителей цена соответственно больше, зато здесь можно оставаться полностью уверенным в том, что качества монтажной системы останется на уровне.

Эпоксидные

Химические анкерные болты, созданные на основе эпоксидной смолы, используются во время монтажа на прочнейшую основу или основание, к примеру, на бетон. Эти болты со схожим эффектом могут удержать подвесные конструкции, которые прикреплены к бетонным поверхностям и не только, также болты отлично удерживают подвесную конструкцию, прикрепленную на балке перекрытия из железобетона. Нередко применяют эти изделия для крепления разнообразного оборудования.

Эпоксидный тип анкерных болтов обладает своими достоинствами.

• Осуществлять монтаж данных элементов возможно даже в воде либо при существовании влаги.
• Установку при помощи данных болтов можно производить внутри помещения или изнутри.
• В отверстии крепления локальный тип напряжения минимизируется, поэтому трещин в зоне анкерного соединения нет.
• В смоле не содержится стирола.
• Изделия используют как для закрепления гладких шпилек, так и для резьбовых. Данное свойство постоянно применяется при монтировании арматурного стержня.

На монтирование анкеров, изготовленных на «эпоксидке», также будет влиять воздух, вернее, его температура. Первое схватывание происходит в течение 10 минут, а далее время может затянуться до 180 минут. Полное затвердевание происходит через 10-48 часов. Только по истечении 24 часов конструкции могут нагружаться.

Полиэстровые

Такой тип достаточно обширно применяют для фиксации различных деталей подвесного фасада на газобетонную основу, также используют для монтирования светопрозрачного фасада, коммуникационной сети и инженерной. В виде стержня используют лишь шпильки резьбового типа, они могут быть металлическими или пластиковыми.

Чтобы получить ещё более прочное соединение, рекомендуют применять при сверлении отверстия специальное сверло конической формы. В полиэстровых смолах совершенно не содержится стирол, соответственно, такие смолы можно с уверенностью использовать для фиксирования подвесных деталей, расположенных в здании.

Механические

Достичь надежной фиксации при установке механических анкеров помогает распорка крепежных элементов, которая крепко удерживает тело анкера внутри пористого стройматериала. Обычно состоит такой крепеж из специальной трубочки, которую вставляют в отверстия. Она меняет собственную геометрическую форму в итоге вкручивания или в момент забивания внутреннего стержня.

Среди достоинств данного крепежа:

• анкера устанавливаются в твердь газобетона достаточно просто;
• много времени на монтирование системы не уходит;
• вся нагрузка в дальнейшем будет распределяться равномерно;
• после монтирования анкера к выполнению установки навесных элементов можно переходить сразу же;
• крепежная система всегда может быть демонтирована, когда появляется необходимость.

Несложно выполнять и установку стержней:

• для начала высверливают отверстие необходимого диаметра;
• далее вставляют трубочку внутрь готового отверстия;
• по завершении работ, нужно самостоятельно установить распорный вид стержня, то есть тот, что в любой момент можно и вкрутить, и забить.

Большинство крупных производителей, к примеру, HPD, HILTI или же Fisher GB, утверждают, что поставляют изделия с гарантированным качеством. Обычно такой тип анкеров изготавливают из достаточно прочных материалов – нержавеющей стали. И все равно эти изделия могут подвергаться окислению, а это, пожалуй, самый основной недостаток.

Если при возведении домов, которые строят из газоблока, необходимо использовать анкера, то есть гибкие связи. Отечественные компании-производители занимаются изготовлением данных крепежей.

Изготавливаются анкера из базальтопластикового стержня. Песчаное напыление на анкере позволяет добиться наилучшего сцепления с цементом. Кроме этого, гибкая связь, создаваемая из стального материала (нержавейки), выпускается немецкой компанией Bever.

К распространенному виду крепежей, которые применяются при работе с газобетоном, относят также анкер-бабочку. Фиксация данного изделия осуществляется при помощи сегментов-лепестков, они крепко фиксируются на газобетонном пористом стройматериале. Данный тип изделия поставляется производителем MUPRO.

Выводы

Несмотря на существующее мнение, по утверждению которого на пористом бетоне нельзя ничего зафиксировать, применение анкеров способно обеспечить действительно надежное монтирование. При этом химические системы крепежа могут выдержать довольно большие нагрузки. Вот только покупать изделия следует все же у проверенного производителя, который дает гарантию на всю свою продукцию.

Далее смотрите обзор анкера для газобетона Fischer FPX – I.

виды и особенности, обзор анкеров и крепежных шурупов

Пористая структура некоторых строительных материалов затрудняет фиксацию в них крепежа обычным способом. Специальные дюбели для газобетона позволяют прочно его зафиксировать в стене. Однако, чтобы они крепко вошли в газобетонную поверхность, необходимо знать их конструкционные особенности и при покупке уметь правильно выбирать.

Эффективные крепежи для газобетона

Тем, кто занимается строительством, хорошо известно, что блоки из газобетона имеют пористую структуру. По этой причине материал характеризуется хрупкостью. Однако такое свойство не мешает его часто использовать для возведения различных объектов, в том числе и жилых домов.

Основная сложность в эксплуатации строений из газобетона заключается в трудности при фиксации крепежных деталей в стене. В связи с этим обычные шурупы для выполнения таких работ не подойдут. Для ячеистой газобетонной поверхности необходимо подбирать специальные крепежи (дюбели). Они способны обеспечить достаточную несущую способность.

После фиксации крепежа для газобетонных блоков его можно вырвать только вместе с куском стены. Такие элементы бывают разных видов и работают по своим принципам, но они все справляются с основными задачами. Анкера помогают надежно и долговечно закрепить в газобетонной поверхности предметы, отличающиеся тяжелым весом.

Виды и особенности

Крепежное устройство дюбель представляет собой втулку с четырьмя «лепестками» и шероховатой поверхностью. При закручивании или забивании они начинают расширяться в пористой структуре газобетона. Зубцы и резцы в таком устройстве способствуют надежной фиксации. Особенно прочно их можно закрепить, когда зубцы двигаются по спирали и кончик шурупа не выходит за пределы дюбеля.

Крепежные элементы в зависимости от использованного материала могут быть:

• металлические — нержавеющие стальные, оцинкованные, латунь, алюминий, с добавлением антикоррозийного состава;
• пластиковые (полиэтилен, полипропилен, нейлон).

Первый вид считается наиболее надежным в эксплуатации. Они отлично подходят при сквозном и сложном монтаже. Однако у таких крепежей есть существенный недостаток — под длительным воздействием влаги начинают окисляться. Оснащают их опорными элементами, чтобы минимизировать риск проворачивания, проваливания внутри блоков из газобетона тяжелых метизов.

Крепежные элементы из пластика ценят за легкость, многофункциональность и устойчивость к процессам коррозии. Среди всех разновидностей лучшими считаются нейлоновые дюбели

Все эти крепежи разделяются на вбиваемые и вкручиваемые в зависимости от способа установки. Они подходят для монтажа без предварительного засверливания блоков, а также их фиксируют с помощью резьбы в заранее подготовленном отверстии.

По типу резьбы и фиксации элементов втулки могут быть стандартными с одинаковой длиной сечения и винтовой спиралью. Есть конусообразные метизы, которые расходятся в стороны лопастями при закручивании. Некоторые начинают расширяться при распоре конструкции.

А отдельную группу входят химические анкера. Их фиксация происходит за счет полимеризации специального состава. Очень удобны в работе, поскольку достаточно только заложить капсулу в подготовленное место.

Металлические дюбели

Эти крепежи являются огнестойкими, поэтому часто используются в объектах, где есть риск возгорания. У металлических дюбелей есть стопорный бортик, который еще называют «манжетой». В момент скручивания она предотвращает поворот вокруг своей оси втулки и не дает провалиться в стену. Чаще всего их производят из оцинкованной стали.

Металлический дюбель для газобетона находит применение при выполнении следующих работ:

• для установки техники и мебели с внушительным весом;
• фиксация трубопроводов, в том числе и самых сложных;
• крепление направляющих рассчитанных на установку листов ГКЛ.

Однако такие крепления из металла имеют свои недостатки. Со временем на них появляется разрушающая ржавчина. Лучшими считаются крепежи, выполненные из оцинкованной стали и по этой причине стоят дорого. Благодаря своим положительным качествам, часто используются повторно.

Фиксаторы из пластика и нейлона

Такие крепежи хороши тем, что на них не влияют процессы коррозии. Дюбель для газобетона пластиковый имеет особые спиралевидные ребра. Эта часть детали отвечает за максимальное сцепление с ячеистой структурой материала. Главное достоинство креплений из пластика — экологичность. К плюсам также относится устойчивость к агрессивным воздействиям окружающей среды.

Они отличаются низкой стоимостью, что делает их незаменимыми и всегда востребованными в работе с газобетоном. Несмотря на все положительные характеристики, для использования на фасадной поверхности они не подходят. Их существенный минус — плохая устойчивость к минусовой температуре. В зимнее время во время морозов такое крепление может легко лопнуть.

Варианты из нейлона также не подвержены коррозии. Однако они более износостойкие, чем аналоги из пластика. Их часто используют при выполнении наружных работ. Нейлоновый дюбель для газобетона считается намного крепче и долговечней. По стоимости они намного дороже, поэтому нечасто покупаются потребителями.

Высокая цена вполне оправдывается, поскольку характеристики фиксаторов позволяют применять для выполнения многих работ. Например, с их помощью делают монтаж оконных и дверных проемов. Это отличный вариант для крепления зеркал и установки осветительных приборов, если использовать крепеж с диаметром не более 12 мм.

Химический анкер

Нередко на газобетонной поверхности приходится крепить массивные предметы. В этом случае используются химические анкеры. Металлические дюбели по сравнению с анкерными болтами не смогут выдержать очень большой вес. Их направляют в подготовленное место с использованием специального клейкого состава.

Такой метод крепления дает 100% гарантию, что предмет большого объема будет надежно зафиксирован и продержится длительный период.

Разновидности по способу применения

Принцип действия крепежа может быть механическим или химическим. Здесь все будет зависеть от типа материала конструкции, где планируется вкрутить дюбель. Например, для работы с газобетоном стоит выделить несколько разновидностей.

Универсальные изделия подходят для установки в любую бетонную поверхность. Их выделяет распорное строение тела. В полнотелой стене он будет вести как простой крепеж, а в пористом покрытии свернется в особый опорный узел, чтобы плотно зафиксироваться. Его несущая способность ниже, чем у распорных, однако стоимость довольно высокая.

Для выполнения массовых монтажных работ обычно выбирают специальный дюбель-гвоздь для газобетона. Гильза у такого крепления является очень простой, всего с 2 распорками. Усов или зубчиков она не имеет. В процессе крепления втулки в нее ставят гвоздь, что исключает вкручивание винтовой части. Из-за этого ставят гильзу, чтобы не произошло прокручивания. По стоимости они недорогие, но и несущие свойства у них невысокие. По мнению мастеров, установить их просто и легко.

Рамные крепления выпускают из пластика и металла. Отличительной характеристикой этих крепежей можно назвать их строение в виде блинов. Благодаря этому, есть возможность уменьшить нагрузки на пористый блок. За счет таких свойств прочностные качества значительно улучшаются. Обычно такие крепления ставят в процессе монтажа оконных конструкций и направляющих дверных проемов.

Иногда применяют для пористых поверхностей теплоизоляционные изделия. Однако они рассчитаны только на малый вес и небольшие предметы, теплоизоляционные материалы. Больше всего их используют для крепления в стенах из кирпича.

Для установки легких предметов, декора также применяют саморезы по дереву. Часто в домашних условиях используются специальные гвозди для ячеистых строительных материалов.

Особенности выбора

Сейчас в продаже предлагается много видов анкеров, подходящих для работ с газобетоном. Какой лучше выбрать, будет зависеть от конкретного случая.

Например, для установки навесных зеркал и светильников желательно использовать нейлоновые крепления с диаметром не более 12 мм. При монтаже труб всегда применяют металлические изделия. Чтобы закрепить тяжеловесные предметы мебели, советуют монтировать специальные дюбеля из металла.

При работе на фасадной поверхности рекомендуется покупать специальные пластиковые крепежи, предназначенные для фасада. Рамные крепежи отлично подойдут для установки оконных и дверных рам.

Правильная установка таких крепежей даст возможность выдержать предметы с очень большим весом. Не стоит экономить на покупке качественных дюбелей, чтобы крепление получилось максимально прочным и надежным.

Химический анкер для газобетона, Установка химического анкера в газобетоне

Химический анкер для газобетона обеспечивает более надежное крепление благодаря адгезионным и когезионным силам, а проще говоря – благодаря молекулярному сцеплению клеевого состава химического анкера и газобетонным блоком. Химические анкера применяют не только для газобетона, пенобетона и других видов ячеистых бетонов, но и для всех видов щелевого и пустотного кирпича, дерева, натуральных и искусственных каменных материалов, бетона на легких заполнителях. Прочность соединений, получаемых посредством химических анкеров, значительно превосходит аналогичные характеристики для обычных распорных анкерных болтов. Испытания на усилия вырыва из пено- и газобетона показывают превышение нагрузки в 2-2,5 раза, причем увеличивается не только разрывная прочность анкера, но и устойчивость к динамическим и вибрационным нагрузкам.

По видам и конструкциям химические анкера для газобетона являются крепежными элементами, содержащими:

• Специальные клеевые составы;

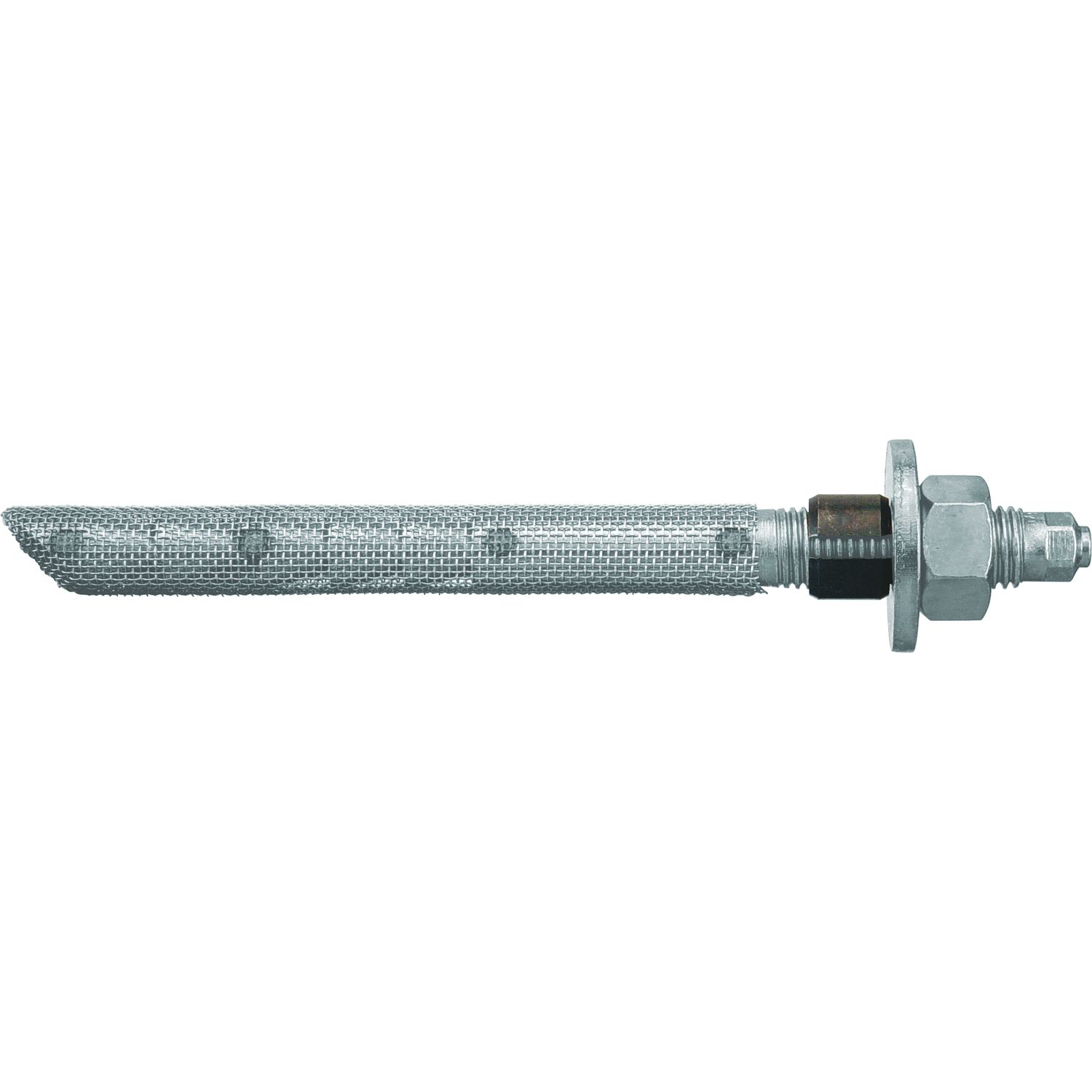

• Металлические резьбовые втулки;
• Шпильки с наружной нарезкой или обычные арматурные стержни периодического профиля.

Стальные детали химических анкеров изготавливают в зависимости от исполнения по нагрузке, из нержавеющей стали или оцинкованной. Анкерные крепления могут отличаться в зависимости от назначения. Особенности применения химических анкеров для газобетона те же, что и для других материалов: тяжелого бетона, кирпичной кладки и так далее: в засверленное отверстие нагнетают клеевой состав, затем происходит твердение и полимеризация, и в итоге получается исключительно прочное и надежное соединение без местных растягивающих усилий. В пористых строительных материалах, таких как газобетон и пенобетон, жидкие клеевые массы проникают и заполняют все поры и полости структуры, связываясь с материалом основы и химически, и физически. После полимеризации формируется надежное крепление металлических элементов – болтов, шпилек, арматурных стержней и других деталей, с основой. Анкерам химического типа сегодня не названа альтернатива, особенно если требуется надежно закрепить тяжелые и габаритные предметы на стене или перегородке из пористого или пустотелого материала, поэтому и растет популярность химических анкеров для частного строительства и ремонта.

Клеевые составы внутри отверстий не расширяются при твердении и полимеризации, и не приводят к появлению расклинивающего и распирающего местного усилия, поэтому применимы химические крепления на любых блоках и конструкциях из газобетона и пенобетона, даже при минимальных поперечных сечениях, скрепляемых или основных элементов. Соединения отличает высокая надежность, что подтверждается фактами использования химических крепежей для устройства козырьков в пористых бетонах. В тяжелых бетонах химические анкеры применяют при монтаже мостовых сооружений, а в строительстве домов – для балконных конструкций и других ответственных элементов.

Установка химического анкера в газобетоне

Принцип работы химического анкера в газо- и пенобетоне – адгезия компонентов клеящего состава к пористым поверхностям. На каждые 10 см глубины отверстия предельная нагрузка повышается на 150-200 кг, причем вне зависимости от диаметров резьбовых элементов анкера – шпилек и болтов. Чтобы еще более усилить несущую способность анкерного крепежа, для газобетона и пенобетона применяют конический тип отверстий – это дает возможность нагружать локальную точку крепления значительно – от 0,50 до 0,65 тн. Сверлят конические отверстия специализированными бурами, имеющими хвостовики. Если не нужно нагружать анкер так экстремально, то вполне обходятся и работой обычным сверлом, с простыми цилиндрическими отверстиями. Но зачистка от пыли обязательна в любом случае, причем требует применения оборудование – специального продувочного насоса или другого источника сжатого воздуха. Применяют и компрессоры для продувки, но должен быть установлен маслоотделитель.

После продувки и очистки отверстия в газобетоне полость заполняется клеевым составом посредством ампулы или туба-картриджа, затем устанавливается шпилька, которая должна быть строго перпендикулярна к поверхности блока. После проверки положения шпильки (болта, арматуры) иногда фиксируют анкерный элемент с помощью стальных клиньев. Применив в качестве анкерного элемента нержавеющие шпильки, получают крепеж, долговечность которого сравнима со сроками эксплуатации основного сооружения.

Кратко о правилах монтажа химического анкера в газобетон:

• Засверленный шпур должен превышать в диаметре анкерный болт или шпильку, как минимум на 2 мм в поперечном сечении; сверление в пористых материалах невысокой прочности проводят безударными способами (дрелью без перфоратора). Обычно для сверления применяют дополнительный кондуктор, обеспечивающий точную перпендикулярность шпура относительно поверхностей перегородок или стен; для устройства внутреннего конуса шпура применяют сверло с хвостовиком или качающиеся кондукторы, при этом важно, что входное отверстие сохраняет нужный диаметр. Специальные сверла с качающимся кондуктором позволяют делать шпуры формы усеченных конусов с углами вершины до 20 град. Такой шпур переносит часть усилия с анкерного заполнения на основу – стену или блок, в результате крепеж становится надежнее. Это особенно важно для анкеровки в материалах стен невысокой прочности, таких как пористые бетоны. Еще один вид буров для газобетона – полый бур – способствует облегченной зачистке шпура от частиц бетонной пыли;
• Продувка от строительной пыли обязательна, еще лучше очистка ершом с водой и последующей просушкой, после чего шпур еще раз продувают. Промывка требуется для материалов с закрыто-ячеистой структурой, к которым относится и автоклавный газобетон. Применяют специальные водные растворы с поверхностно-активными веществами (ПАВ), а образующуюся при промывке пену убирают из шпура продувкой сжатым воздухом. Чем чище пористая структура, и нет забитости пылью, тем сильнее будет проникновение клеевой массы и сцепление, и в итоге прочность крепежа;
• После подготовки отверстия почти все виды химических анкеров следует монтировать незамедлительно;
• Далее вставляют в шпур капсулу с клеевым составом и отвердителем, или эти компоненты дозированно выдавливают из туба-картриджа, возможно применение строительного шприца-дозатора. По расходу клея: его объем должен слегка превысить аналогичный объем шпура;
• В шпур вставляют крепежную деталь, и оставляют для твердения. Если все сделано по инструкции производителя, то после полной полимеризации вырвать металлический анкер из пористого бетона можно только с куском данного материала или конструкции.

Некоторые нюансы применения химических анкеров для газобетона

В домашнем применении удобны картриджи, состоящие из двух отсеков – с клеевой массой и отвердителем. Соединение происходит в направляющем конусе при инжекции смеси в отверстие. Можно использовать и обычные строительные шприцы-пистолеты. Рынок предлагает универсальный вид картриджей, так и специальные – для вклеек металлических элементов в бетонное основание. такие анкеры получили название инъекционных. Особенно популярны универсальные виды анкеров и тубы-картриджи, поскольку не нужно считать потребность в ампулах для заполнений конусовидных отверстий, имеющих расширение вглубь пористого газобетона. Такие отверстия предусматривают для выполнения крепления под значительные нагрузки, часто под тяжелую навесную мебель в газобетонную стену.

Химический состав анкеров для бетонных оснований включает ингибитор коррозии и раскислитель, что необходимо при креплении стальной арматуры в бетоне. Кроме того, консистенция составов для бетонов обычно более густая.

Применение картриджей для устройства анкера в газобетоне выгодно экономически и удобно, но имеет серьезный минус – контролировать заполнение шпуров-отверстий сложно. В пористых и пустотных (кирпич, керамоблок) основаниях происходит стекание густой массы под собственным весом. Этот недостаток минимизируют применением сетчатых втулок – одновременно сокращая расход клеевой массы и добиваясь равномерности распределения клея в просверленном отверстии. Сетчатых втулок имеется в продаже в ассортименте, и возможно нарезать втулки по месту из стальных сеток-втулок. Размеры втулок подбирают в зависимости от габаритов отверстий. Сетчатая втулка устанавливается в отверстие до заполнения клеевой массой, и улучшает равномерность распределения состава в пористом материале.

Aercon AAC Автоклавный газобетон

Вертикальные стеновые панели AERCON

Инструменты, необходимые для установки

Существует полный набор инструментов, специально разработанных для помощи в установке стеновых панелей Aercon и повышения производительности на стройплощадке. Для установки Aercon также потребуются следующие стандартные отраслевые инструменты:

Шаг 1

Проверьте расположение панелей на утвержденных рабочих чертежах Aercon и соответствующим образом доставьте панели на строительную площадку.

Шаг 2

Разгрузите связки панелей надлежащим образом, используя утвержденное разгрузочное оборудование. Защитите панели Aercon от дождя и водонасыщения, оставив их на поддонах вдали от стоячей воды. Избавьтесь от чрезмерного обращения, храните панели Aercon ближе к месту, где они будут установлены. Защитите панели Aercon при движении по неровной поверхности.

Шаг 3

Разметьте линии стен на плите здания по контрольным линиям, а также проверьте на месте все размеры и проемы.

Шаг 4

Прикрепите деревянную прямую кромку (2×4) к плите так, чтобы она была заподлицо с внутренней линией стены панели. Это будет служить руководством для установки панелей Aercon.

Шаг 5

Перед установкой панелей Aercon переместите кран на стройплощадке в оптимальное место, чтобы избежать чрезмерных простоев из-за слишком частого его перемещения. Присоедините утвержденное подъемное устройство к крановому тросу и начните установку.

Монтаж следует начинать с угла, стараясь плотно соединить панели Aercon.Стеновая панель поднимается с помощью зажима для стеновой панели WKV, который прикрепляется к панели и опускается на крупнозернистый раствор Aercon. См. Шаг 13 для альтернативного подъемного устройства.

Шаг 6

В верхнем углу плиты нанесите на всю ширину крупнозернистый раствор Aercon с помощью зубчатого шпателя для кладки. При необходимости используйте пластиковые прокладки вместе с крупнозернистым раствором, чтобы правильно выровнять плиту или опору до нужной высоты. Не используйте тонкослойный раствор только с крупными зернами для выравнивания плиты фундамента.

Шаг 7

Как только панель будет отрегулирована по отвесу и по уровню, прикрепите временные распорки от верхней трети панели вниз к полу. Следуйте рекомендациям OSHA относительно требований к временным распоркам.

Шаг 8

Смешайте тонкослойный раствор Aercon в чистой емкости для смешивания (5-галлонное ведро или ведро) в соответствии с инструкциями производителя. Консистенция смешанного раствора с тонким слоем должна быть такой, чтобы он легко протекал через зубья зубчатого шпателя, оставляя форму зубцов в слое раствора.Не следует использовать жидкий растворный помет. Перед смешиванием каждой новой партии промойте ведро или ведро, чтобы старый тонкослойный раствор не ускорил время высыхания новой смеси

Шаг 9

Прижмите вторую угловую панель к ранее установленной первой угловой панели, используя следующие акции

Первая

Нанесите тонкий слой раствора между головными стыками вертикальных панелей с помощью зубчатого шпателя. Либо поместите раствор с тонким слоем на устанавливаемую панель, пока она находится в исходном положении на земле, либо нанесите раствор с тонким слоем на ранее установленную панель перед установкой следующей.

Второй

Инструкция по установке подъемного механизма. Всегда проверяйте подъемное устройство с помощью калибровочного устройства, которое сопряжено с подъемным устройством, каждый день перед запуском и после каждого перерыва, который делает бригада. Переместите зажим к концу стенной панели, которую нужно поднять. Достаточно откройте зажим, в зависимости от толщины панели, повернув маховик против часовой стрелки. Поверните зажим на ручке на 90 градусов так, чтобы губки зажима находились в центре стеновой панели.Полностью прижмите внутреннюю сторону зажима к стеновой панели. Приложите усилие к зажиму, повернув маховик зажима по часовой стрелке до щелчка и появления зеленых окошек (больше не поворачивайте). Осторожно поднимите стеновую панель и переместите ее на место, где она должна быть установлена. Когда стеновая панель установлена ​​правильно, зажим можно ослабить, повернув маховик против часовой стрелки. Вертикальный шов между каждой панелью должен быть снят, а затем соскребан в ожидании следующей панели.

Третий

Поднимите панель и установите ее, сдвинув в боковом направлении как можно ближе к ранее установленной панели, а затем опустив на крупнозернистый раствор.

Шаг 10

Установите отвертку Helifix на перкуссионную дрель или к перфоратору в соответствии с инструкциями производителя и загрузите анкер. В углу установите анкеры Helifix через лицевую сторону стороны одной панели в конец панели, который находится в перпендикулярном направлении.Отцентрируйте анкер Helifix так, чтобы он проходил через середину перпендикулярной панели. Установите, как указано на Заводской чертеж, одобренный Aercon.

Шаг 11

Установите оцинкованные гофрированные гвозди в вертикальные швы, один на расстоянии 2 футов 0 дюймов от верха стены и один на расстоянии 2 футов 0 дюймов от низа стены по вертикали или по мере необходимости. Используя молоток (при необходимости можно использовать больше)

Шаг 12

Просверлите стальные дюбели, укрепляющие эпоксидную смолу, в существующую плиту в центре радиуса панели Aercon.Продолжайте устанавливать арматуру во всех местах в соответствии с чертежом конструкции.

Шаг 13

Повторите шаг 9 для последующих панелей. Убедитесь, что между панелями имеется плотный стык. Для вертикальных стыков панелей используйте тонкослойный раствор Aercon. При необходимости укрепите стены. Минимальное крепление должно быть через каждые три (3) панели.

Шаг 14

Установите арматурную сталь, предварительно смочите сердцевину и затем поместите бетон (текучий раствор) в вертикальную сердцевину согласно чертежам.Слегка постучите по арматуре, чтобы укрепить раствор, а затем удалите излишки стяжки.

Не используйте карандашный вибратор, так как это приведет к растрескиванию поверхности панели.

KGS Легкий блочный анкер — Rawlplug United Kingdom

Приложения

• Крепление легких стеллажей, кронштейнов и крючков
• Водопроводные трубы
• Газовые трубы
• Хомуты для кабелей и труб

Руководство по установке

1. Просверлите отверстие необходимого диаметра.
2. Вставьте анкер KGS в отверстие и вбейте в него.
3. Вставить винт необходимого диаметра в анкер через приспособление и затянуть.
4. Диаметр сверла зависит от прочности строительного материала на сжатие.Чем выше прочность на сжатие, тем больше диаметр сверла.

Загрузки

Нужны документы на другой товар? Посетите нашу техническую библиотеку.

пойти в библиотеку

Газоблок 3,6 Н 100 мм Одиночный

перейти к содержанию Перейти в меню навигации Wickes

• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь

Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад

• Магазин
  • Новое в
    • Ванные комнаты
    • Отопление
    • Кухни
    • Наружное освещение
    Просмотреть все Новое в
  • Кухни
    • Выставочный зал Кухни
      • Посмотреть все диапазоны
      • Продажа кухни
      • Кухня Галерея
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
      • Брошюра о кухне
      • Офисная мебель
    • Готовые кухни
      • Посмотреть все диапазоны
      • Кухонные гарнитуры
      • Мэдисон Кухня
      • Орландо Кухня
      • Дакота Кухня
      • Кухня Огайо
    • Кухонный гарнитур
    • Метчики
      • Все смесители для кухни
      • Кухонные моноблочные смесители
      • Смесители для кухни
    • Аксессуары
      • Ручки и ручки для шкафа
      • Хранение на кухне
      • Отопление и электричество
      • Ящики для кухни
      • Освещение Кухни
      • Краска для кухни
      • Плитка для кухни
    • Раковины
      • Раковины из нержавеющей стали
      • Керамические мойки
      • Раковины из гранита и композитных материалов
      • Установки для утилизации отходов
    • Бытовая техника
      • Духовки
      • Варочные поверхности
      • Плиты
      • Вытяжки
      • Холодильники и морозильники
      • Посудомоечные машины
    • Обувь для скинали
    • Шкафы
      • Кухонные гарнитуры
      • Декоративные панели
      • Двери для бытовой техники
      • Цоколи и карнизы
      • Винные шкафы
    • Столешницы и Тумбы
      • Столешницы из ламината
      • Столешницы из массива дерева
      • Подставки
      • Фартуки
      • Рабочие поверхности из инженерного дерева
      • Столешницы барной стойки
    Посмотреть все кухни
  • Ванные комнаты
    • Выставочный зал Ванные комнаты
      • Посмотреть все люксы
      • ПРОДАЖА ВАННОЙ
      • Галерея Ванной
      • Брошюра для ванной
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
    • Люксы с ванной
      • Мебель и шкафы
        • Мебель для умывальника
        • Шкафы и Хранение
        • Туалеты
        • Встроенная мебель для ванной
        • Модульная мебель для ванных комнат
        • Столешницы для ванной
        • Зеркала для ванной
      • Метчики
        • Все смесители для ванной
        • Смесители для бассейнов
        • Смесители для ванны
        • Шайбы для кранов и ремонт
      • Душевые и ограждения
        • Душевые кабины
        • Душ
        • Аксессуары для душа
        • Поддоны для душа
        • Душевые Панели
        • Прогулка в душевых и влажных помещениях
        • Шторки для ванной
      • Раковины
        • Мебель для умывальника
        • Раковины столешницы
        • Гардеробные Раковины
        • Пьедестал бассейнов
        • Настенные бассейны
        • Подставка для бассейна
      • Ванны и аксессуары
        • Все ванны
        • Прямые ванны
        • Душевые ванны
        • Панели для ванны
        • Отдельностоящие ванны
        • Двухсторонние ванны
        • Фигурные ванны
      • Туалеты и аксессуары
        • Все туалеты
        • Комбинированные туалеты
        • Сиденья для унитаза
        • Туалеты
        • Вернуться к стене туалета
        • Подвесные туалеты
        • Низкие и высокие туалеты
      • Аксессуары
        • Все аксессуары для ванной
        • Аксессуары для душа
        • Сиденья для унитаза
        • Зеркала для ванной
        • Полки для ванной
        • Держатели туалетной бумаги
      • Радиаторы для полотенец
        • Клапаны радиатора
        • Вертикальные радиаторы для полотенец
        • Горизонтальные радиаторы для полотенец
        • Электрические радиаторы для полотенец
        • Радиаторы для черных полотенец
        • Современные радиаторы для полотенец
      Посмотреть все ванные комнаты
    • Строительные материалы
      • Древесина
        • Строганная древесина с квадратными кромками
        • Обработанные пиломатериалы
        • CLS Studwork Древесина
        • Обработанный пиломатериал C16
        • Сушеные пиломатериалы в печи
        • Сушеный Пиломатериал C16
        • Доска для строительных лесов
      • Листовые материалы
        • Листы фанеры
        • Листы МДФ
        • Декоративные панели
        • Листы OSB
        • ДСП
        • Оргалит
      • Гипс и гипсокартон
        • Угловой бус и арочные углы
        • Ковинг
        • Соединения Соединения
        • Штукатурка
        • Гипсокартон
        • Ленты и клеи для штукатурки
        • Дюбели и крепления для гипсокартона
      • Цемент и агрегаты
        • Балласт и вспомогательная база
        • Цемент
        • Бетон
        • Строительство и ландшафтный дизайн
        • Декоративный камень и гравий
        • Миномет
        • Песок
      • Кровля
        • Битумные гофрированные листы
        • Стеклопластик и плоская кровля
        • Листы поликарбоната
        • Гофрированные листы ПВХ
        • Кровельный Войлок
        • Клеи и грунтовки для кровельного войлока
        • Черепица
      • Изоляция
        • Изоляция чердака
        • Изоляционная плита
        • Акриловые листы
        • Исключители проекта
        • Изоляция стен полостей
        • Трубы и куртки
      • Желоба и дренаж
        • Эффект чугуна
        • Канальный дренаж
        • Водосточные желоба большой емкости
        • Водосточный желоб Mini Line
        • Водосточные желоба круглой линии
        • Почва и вентиляция
        • Квадратная линия водостока
      • Облицовка
        • Внешняя деревянная облицовка
        • Наружное покрытие из ПВХ
        • Внутренняя деревянная облицовка
        • Внутренняя облицовка ПВХ
        • Оконные доски
      • Кирпичи, блоки и перемычки
        • Блоки
        • Кирпичи
        • Бетонные перемычки
        • Стальные перемычки
      • Фасции и софы
        • Фасции и крышки
        • Доски для Софита
        • Профили и стыки
        • Вентиляторы и крепления
      • Защита от воды и влаги
        • Курс защиты от влаги
        • Влагостойкие мембраны
        • Защита от наводнений
        • Жидкости для ремонта крыш
        • Жидкости для защиты от воды и влаги
      Посмотреть все строительные материалы
    • Двери и Окна
      • Внутренние двери
        • Двери из дубового шпона
        • Внутренние белые двери
        • Внутренние двери из сосны
        • Внутренние противопожарные двери
        • Внутренние застекленные двери
        • Внутренние двустворчатые двери
        • Внутренние французские двери
      • Внешние двери
        • Двери патио двойного сложения
        • Дверные навесы
        • Французские двери
        • Передняя и задняя двери
        • Гаражные двери
      • Дверные ручки и ручки
        • Ручки и ручки для шкафа
        • Дверные ручки
        • Наборы дверных ручек
        • Дверные петли
        • Дверные ручки
        • Дверные замки и защелки
      • Дверные рамы и крепления
        • Наружные дверные накладки и рамы
        • Облицовки и рамы межкомнатных дверей
        • Дверные уплотнения и дефлекторы
        • Дверные петли
        • Полосы и уплотнения противопожарных дверей
      • Окна
        • Окна из ПВХ
        • Кровельные окна
        • Деревянные окна
        • Туннели солнечного света
        • Карнизы
        • Оконные жалюзи
      • Встроенные двери шкафа
        • Дверные дорожки
        • Раздвижные двери на заказ
        • Модульная Гардеробная Мебель
        • Раздвижные двери для шкафов
        • Аксессуары для дверей шкафа
        • Гардеробы
      • Безопасность дверей и окон
        • Дверные болты
        • Полосы и уплотнения Firedoor
        • Замки
        • Безопасность и сигнализация
        • Безопасность окон
      • Зимние сады
        • Придерживайтесь консерваторий
        • Эдвардианские консерватории
        • Викторианские консерватории
      • Дверные звонки и куранты
        • Цифры и дверные аксессуары
        • Беспроводные дверные звонки и звонки
        • Дверные петли
        • Крючки
      • Гаражные ворота
        Посмотреть все двери и окна
      • Электрооборудование и освещение
        • Внутреннее освещение
          • Освещение для ванной
          • Потолочные светильники
          • Светильники
          • Люминесцентные светильники
          • Промывочные огни
          • Кухонные светильники
          • Прожекторы
        • Уличное освещение
          • Все наружное освещение
          • Садовые фонари низкого напряжения
          • Пост фонари
          • Огни безопасности
          • Солнечные огни
          • Настенные светильники
          • Рабочие огни
        • Выключатели и Розетки
          • Диммерные переключатели
          • Коммутаторы для помещений
          • Внутренние розетки
          • Наружные выключатели и розетки
          • Патрасы, задние ящики и заглушки
          • Умные переключатели и розетки
          • USB-разъемы
        • Электрооборудование
          • Кабель
          • Кабельный менеджмент
          • Тестеры цепей
          • Потребительские единицы
          • Дверные звонки и куранты
          • Аккумуляторы Duracell
          • Удлинители и кабельные барабаны
        • Лампочки
          • Все лампочки
          • B22 Лампочки
          • Лампочки E27 и E14
          • Лампочки G4 и G9
          • Лампочки GU10
          • Лампы для бытовых приборов
          • Компактные люминесцентные лампы
        • Портативное отопление и охлаждение

    Что такое автоклавный газобетон?

    Что такое автоклавный газобетон?

    AAC, который обеспечивает зданиям разнообразный вклад и который в современном мире является первым предпочтительным материалом для кирпичной кладки.

    • Это пористый и легкий строительный материал.

    • По объему 70-80% состоит из пор.

    • AAC — массивный материал с низкой плотностью.

    • Кроме того, это стеновой материал кладки с самой низкой теплопроводностью.

    Почему AAC?

    Широко используемый во всем мире благодаря своим высоким характеристикам, AAC производится во многих странах от США до Японии. Он используется в самых популярных зданиях самых престижных городов мира и удовлетворяет значительный рыночный спрос за счет повышения пожарной и сейсмической безопасности зданий благодаря своим высоким теплоизоляционным свойствам.

    Строительный материал, повышающий ценность проектов

    Благодаря своим превосходным свойствам, AAC используется в любых типах жилых, социальных и туристических объектов, а также коммерческих и промышленных зданиях благодаря своей экономической природе, качеству, комфорту и скорости это обеспечивает.

    Изоляция достигается с помощью AAC

    Большая часть потерь тепла в зданиях происходит на наружных стенах.
