Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека.

Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением. Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 — 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

• Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
• Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
• Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

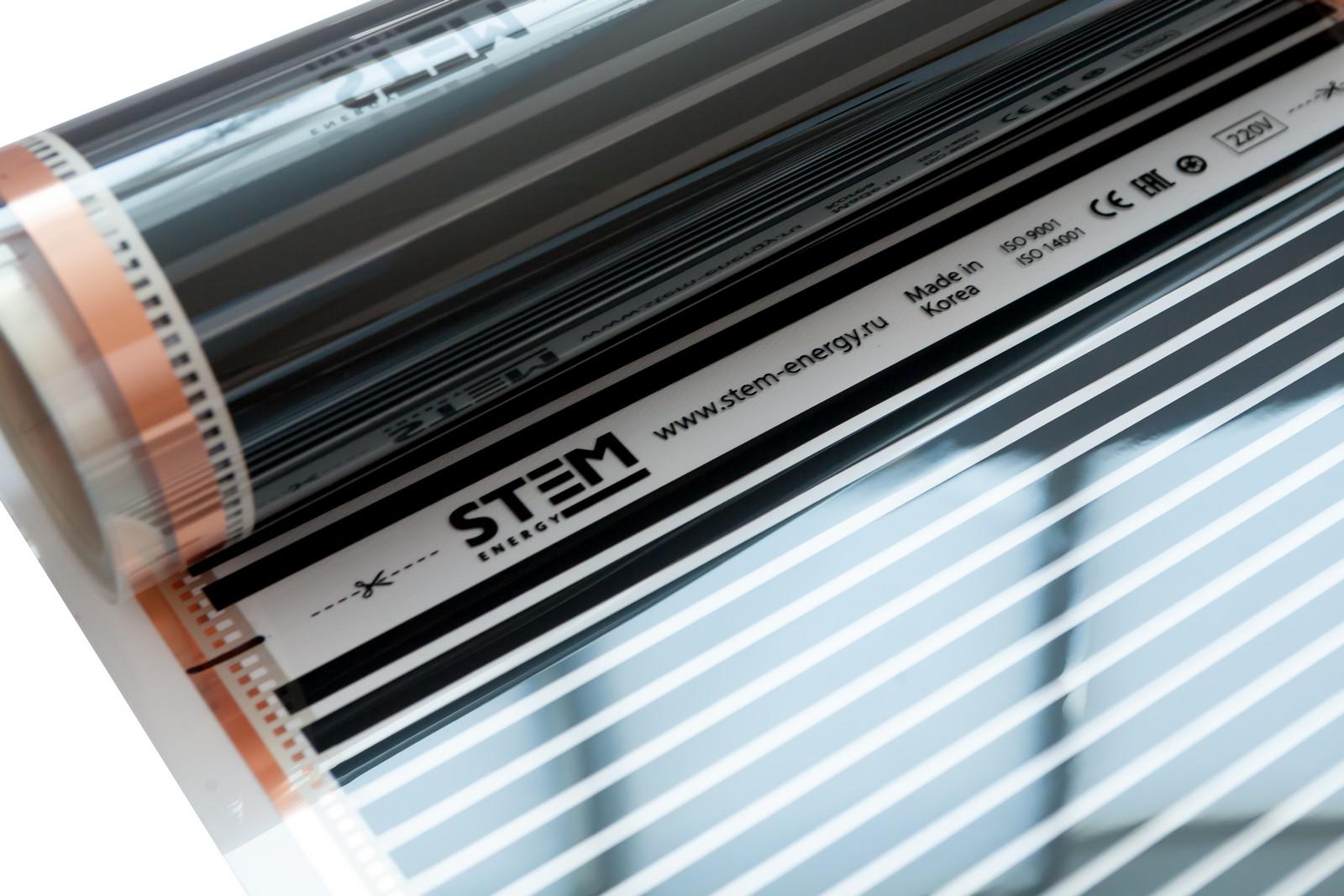

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см.
  Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась.

Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

• Материал подготовила: Инна Ясиновская

---

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет

Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т. д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество – излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.

Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

• Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
• Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
• Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
• Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
• Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.

Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

• ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
  Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
• Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.

Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

• Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
• Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
• Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
2. Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
3. Нагрев поверхности происходит очень быстро и равномерно;
4. Большой срок службы;
5. Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
6. Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

• Электропроводка;
• ИК пленка;
• Теплоотражающий материал;
• Датчики и регулятор температуры;
• Изоляция для пленки или гидроизоляция;
• Крепежные зажимы;
• Также в комплект входит инструкция по монтажу.

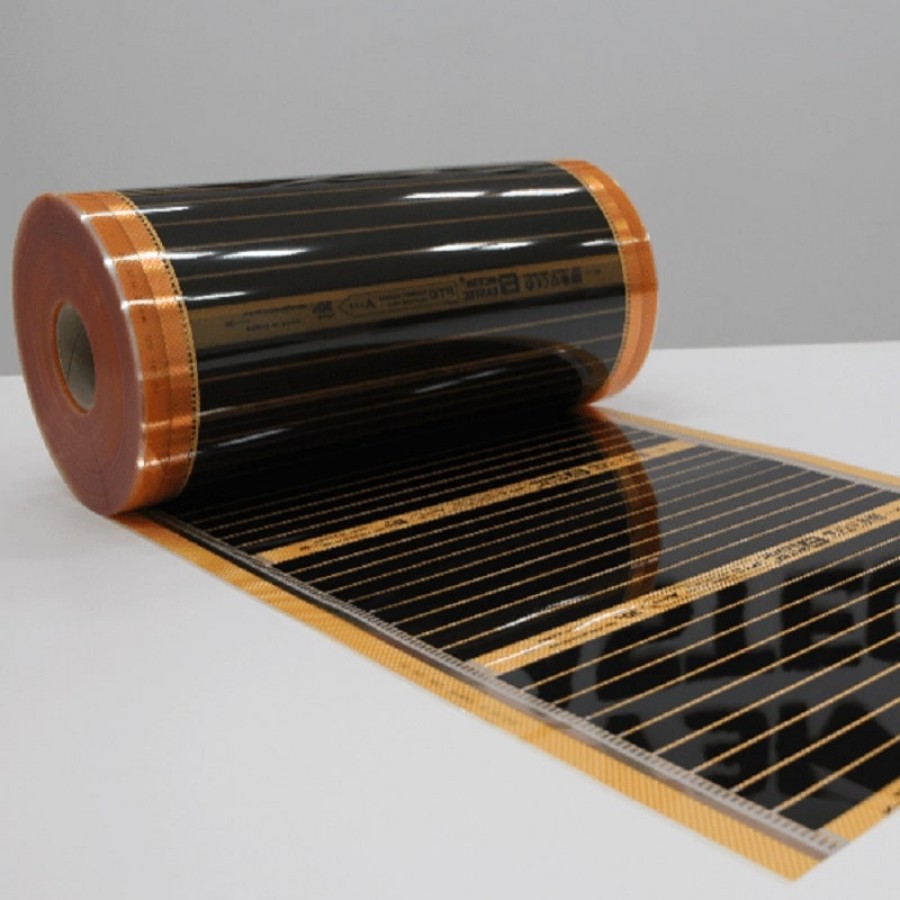

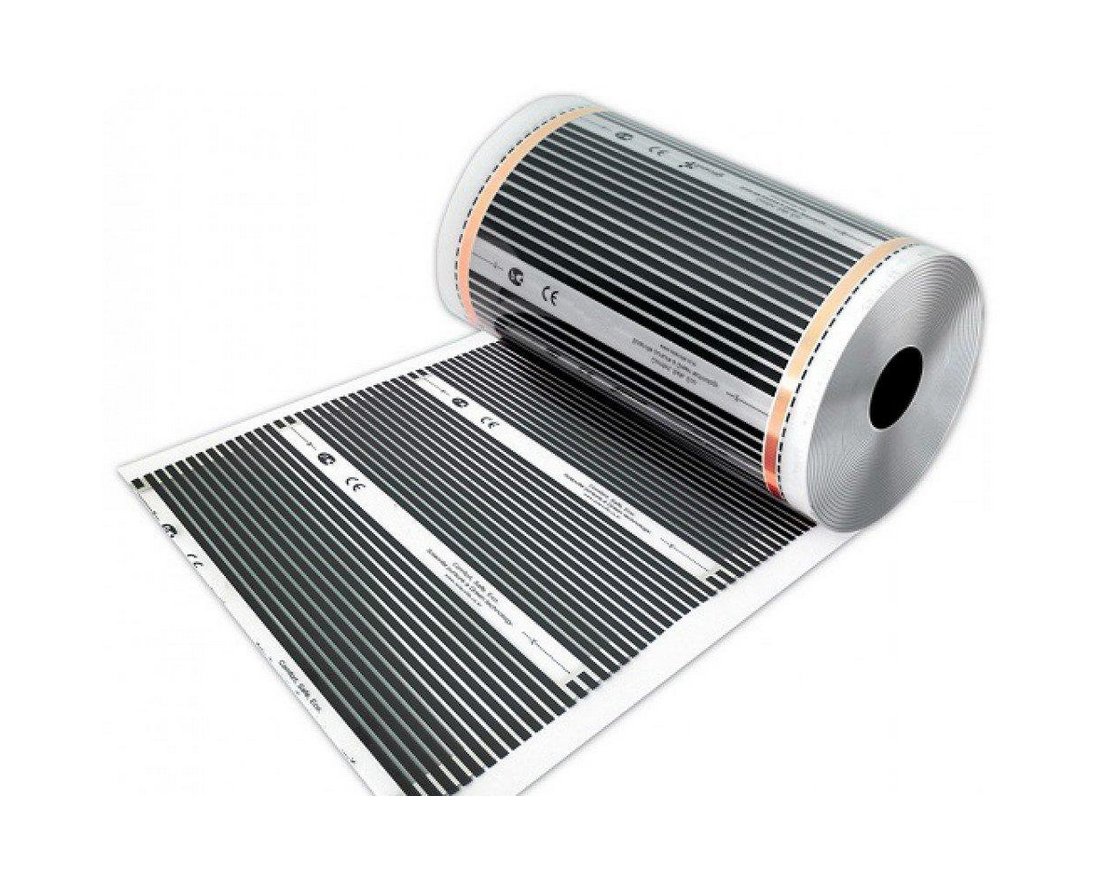

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:

• Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
• Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
• Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
• Терморегуляторы необходимой мощности с датчиком температуры.

Материалы, которые необходимо приобрести самостоятельно:

• Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
• Теплоизоляционный материал под нагреватель*
• Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
• В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.

Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:

• Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
• Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
• Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

Покрытие	Толщина, мм	Ограничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К)	7	32
	15	35
	20	40
Твердое дерево, например дуб (0,17 Вт/м*К)	7	31
	15	34
	20	38

---

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.

---

Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.

При монтаже руководствуйтесь исключительно инструкцией по монтажу.

---

Примечания:

• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

---

 Примечания:

• Монтаж аналогичен монтажу под ламинат
• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

Примечания:

• Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

монтаж, установка, укладка ИК пленочного пола, инфракрасная пленка на фото и видео

Содержание:

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 ^оС, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м². Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м², которая способна нагреваться до 40-45 ^оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

1. Бесшумная работа.
2. Простота установки (монтажа) монтажа.
3. Не снижает кислород в помещении.
4. Не издаёт запахов и вибрации.
5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

• Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

• Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

• Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

• Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

• Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

Читайте так же:

Фольгированный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Использование инфракрасных излучателей для обогрева жилых помещений — довольно новый вид отопления. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и установка теплой пленки для пола не требует специальных знаний и может использоваться довольно долго.

Сейчас в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, экономичный вид отопления становится все более популярным.О затратах на тепло начали задумываться не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортивные залы и т. Д. . Поэтому пленочный инфракрасный теплый пол, цена на который очень доступна для большинства потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке предлагается всего две разновидности такой системы отопления: угольная и биметаллическая.Первый — резистивный элемент. Он включает два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

Биметаллический состав состоит из тонкой полиуретановой пленки, внутри которой уложен запатентованный элемент, состоящий из двух слоев: первый — сплава меди со специальными добавками, а второй — алюминия, а также с примесью.

Описание и принцип работы

Укладывайте пленочный теплый пол под ламинат, плитку, паркет, линолеум и другие виды напольных покрытий.В качестве обогрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в местах контакта есть небольшой слой серебра для предотвращения горения, а толщина излучающего элемента составляет 0,4 мм.

Нагревательная пленка теплого пола подключается к электросети через специальный термостат, что дает возможность контролировать его работу и выбирать необходимый температурный режим.

Принцип работы такой системы отличается от уже знакомых нам видов отопления. Дело в том, что при обогреве помещений инфракрасный пол нагревает окружающие предметы, а не воздух.

Достоинства

Первое, что нужно сказать о самых важных особенностях, которыми обладает пленочный теплый пол под ламинат. Первое из них — это отсутствие необходимости производить предварительную цементную стяжку, а второе — повышенная экономия в плане расхода электроэнергии.

Основные преимущества пленочных полов:

● возможность укладки даже в помещениях с повышенной влажностью;

● абсолютная безопасность, гарантирующая полное отсутствие риска короткого замыкания и последующего возгорания;

● высокая производительность — 97%, что сегодня лучше, чем у других типов современных систем отопления;

● Простота монтажа, позволяющая укладывать материал самостоятельно без помощи профессионалов;

● Отличная совместимость практически с любыми напольными покрытиями;

● возможность установки системы не только на полу, но и на стенах, потолке и других поверхностях, включая ковры, картины, зеркала и т. Д.;

● отсутствует электромагнитное излучение;

● хорошая стойкость к различным механическим повреждениям; даже если пленка порвется, совсем не обязательно менять всю систему — достаточно будет заменить или отремонтировать только поврежденный участок;

● Простота и удобство в демонтаже при переезде на другое место жительства;

● Абсолютная бесшумность;

● Такой теплый пол выполнен из экологически чистых материалов.

Рекомендации по применению

Теплые полы с электропленкой практически не имеют существенных недостатков.Но чтобы они служили долго и радовали своим теплом, необходимо соблюдать несколько очень важных рекомендаций, данных самими специалистами:

● Не ставьте на пол слишком тяжелую мебель;

● он должен быть максимально открытым, иначе он начнет перегреваться, что приведет к порче не только покрытия, но и мебели в комнате;

● Не закрывайте место, где установлен датчик, измеряя температуру пола и воздуха, иначе он будет работать некорректно.

Необходимые материалы

Надо сказать, пленочный теплый пол руками монтировать достаточно просто. Но стоит помнить, что надежность и долговечность всей системы отопления будет зависеть от того, насколько грамотно она будет установлена.

Укладка пленочного теплого пола не требует большого количества инструментов. Достаточно пассатижей, ножниц, пустышки и отвертки с индикатором.

Дополнительно необходимо приобрести дополнительные материалы, такие как:

● полиэтиленовая пленка, необходимая для укладки под паркет или ламинат;

● оргалит или аналог;

● Пленка светоотражающая;

● Скотч бывает двусторонним или односторонним, в зависимости от условий, в которых выполняется укладка.

Подготовка к установке

При укладке теплоотражающего слоя профессионалы настоятельно не рекомендуют использовать для этой цели материалы, содержащие алюминиевую фольгу.

Теплый пол хорошо монтируется либо на пропилене, либо на лавсановом металлизированном основании. Для этого отлично подойдут мягкие теплоотражающие материалы, такие как инфрафлекс, изолет PLE-3003, пенофол и другие, толщиной до 5 мм.

Для начала необходимо подготовить все необходимые материалы:

● Термостат с датчиком, который определяет и устанавливает температуру пола;

● Термопленка необходимой длины;

● Электромонтажный комплект;

● Изоляционные и клеммные зажимы.

При укладке пленки Caleo рекомендуется использовать многожильный медный провод сечением 2 кв. мм при силе тока 16-22 А.

Непосредственно перед установкой необходимо спланировать место для размещения терморегулятора, пространство, где будет теплый пол, хорошо очистить от мусора с помощью пылесоса. уборщик или веник.

Площадь мощения

В первую очередь определите площадь основания, на которую будет укладываться теплый пленочный пол.Самый экономичный вариант укладки полос — их расположение вдоль стены по длине комнаты. Такое расположение поможет уменьшить количество не только точек подключения, но и проводов. При этом следует учитывать тот факт, что некоторые профессионалы советуют утеплять пол пленкой Caleo только в тех местах, где нет места для какой-либо мебели. Также ни в коем случае нельзя размещать на нем бытовую технику.

Расчеты

Перед установкой необходимо рассчитать мощность, которую будет потреблять теплый пол.Пленка Caleo имеет максимальную потребляемую мощность 0,22 кВт на 1 кв. Км. м, а термостат УТН-200 — 4 кВт.

Кроме того, необходимо проверить самый верхний индикатор тока в сети, протекающей через автоматический электрический выключатель. Также необходимо рассчитать энергопотребление помещения, где будет установлена ​​система инфракрасного отопления.

Профилактика специалистов: потребление каждого из кусочков термопленки не должно превышать отметки в 10 А.

Установка

Пленка укладывается на теплоотражающий материал. Но перед этим его необходимо нарезать полосками нужной длины. Сразу скажу, что в комплекте с напольной пленкой Caleo идет в рулоне. Он отмечен специальными линиями отреза через каждые 17,4 см. Длина одной полосы должна быть меньше параметров комнаты, так как с каждой стороны стены необходимо оставлять зазор около 10 см.

Положите пленку поверх теплоотражающей подложки рядами так, чтобы она покрывала всю поверхность, предназначенную для обогрева.А чтобы он не разошелся, прикрепляется к помещенному под ним материалу с помощью скотча.

Установка термостата и его подключение

Лучше всего это делать рядом с уже имеющейся электропроводкой. Но такой вариант подходит только в том случае, если не планировалось строительство отдельного специально для подключения инфракрасного пленочного теплого пола. Установка термостата может производиться как стационарно, так и подключаться к обычной розетке с помощью электророзетки.Оптимальное место его размещения — расстояние 20 см от уровня самого пола.

Термостат необходим для установки желаемого уровня температуры, программирования периодичности нагрева, а также для автоматизации времени включения и выключения системы теплого пола.

Сначала к нижней стороне нагревательной пленки где-то в середине второй секции подключается хорошо изолированный датчик температуры. Он состоит из небольшого термометра с головкой из полимерного элемента, припаянного к проволоке.

Затем для проводки с датчиком прорежьте отверстия. В том случае, если провод нужно согнуть, в пленке делают плавный виток, чтобы кабель не порвался в процессе эксплуатации.

Когда весь процесс установки датчика и подключения проводов завершен, переходите к монтажу самого регулятора. Специалисты советуют размещать основные части проводки под плинтусом.

Для подключения пленочного теплого пола к ламинату используйте тот же принцип подключения термостата, что и для других видов электрообогрева.А именно: с одной стороны прикрепляются провода от пленки, с противоположной — два контакта, подключенных к датчику, а проводка питания вставляется в два элемента, расположенных по центру. Системное заземление подключено к клемме, а не к клемме.

Тестирование

Перед тем, как пленочный теплый пол под ламинат сдать в эксплуатацию, необходимо проверить его работоспособность. Это необходимо сделать до того, как вы начнете укладывать на него финишное декоративное покрытие пола.Качество термопленки определяется отсутствием искрения и перегрева отдельных ее участков.

Если дефектов не обнаружено, то перед тем, как уложить ламинат сверху на теплый пол, его поверхность закрывают толстой полиэтиленовой пленкой не менее, чем 80 мкм. Защищает от случайного попадания жидкости в систему отопления. Он перекрыт полосами инфракрасной пленки.

Стоимость

Следует отметить, что в последнее время значительно вырос спрос на пленочные теплые полы, цена которых может существенно варьироваться в зависимости от производителя.Ежегодно на рынке появляются новые предложения от разных производителей. И среди такого разнообразия потребителю довольно сложно сделать выбор в пользу одного из них.

Начнем с бренда Caleo, существующего на рынке России дольше всего. Предлагает довольно широкий ассортимент своей продукции, а именно пленочный инфракрасный теплый пол, цена которого рассчитана на покупателей с разным достатком. Caleo — это не только самые простые и экономически выгодные, но и инновационные и саморегулирующиеся системы отопления: от второго поколения до эксклюзивного пятого.Кроме того, для удобства монтажа пленка выпускается разной ширины.

Стоимость комплекта, в который входят термопленка, контактные зажимы, электропроводка, битумная изоляция и инструкция по установке, может существенно различаться в зависимости от ширины, удельной мощности и длины пленки. Так, цена 1 погонного метра теплого пола Caleo шириной 50 см составляет от 1085 до 2320 рублей.

Американская компания Calorique, специалисты которой первыми разработали эту технологию, отличается высочайшей культурой производства.Делает пленку надежной электромагнитной защитой. У компании довольно сложная система контроля, полностью исключающая появление каких-либо бракованных товаров в продаже. Поэтому приобретая такой пленочный теплый пол, цена которого варьируется от 800 до 2030 рублей за 1 погонный метр, вы можете быть уверены в его безопасности и долговечности. В комплекте идет щит, заземление и гидроизоляция.

Принцип работы системы обогрева инфракрасным излучением практически одинаков для всех производителей, поэтому нет необходимости описывать каждую компанию, производящую такую ​​продукцию.Достаточно знать, что главными критериями выбора такого отопления являются качество и цена. Поэтому, прежде чем решиться на покупку инфракрасного теплого пола, стоит узнать цены на него во всех точках его продажи, так как стоимость одного и того же товара в разных магазинах может существенно различаться.

человек устанавливает новый деревянный ламинат на теплом пленочном полу. Фотография, картинки, изображения и сток-фотография без роялти. Image 82105497.

Мужчина устанавливает новый деревянный ламинатный пол на теплый пленочный пол.Фотография, картинки, изображения и сток-фотография без роялти. Изображение 82105497.

Мужчина устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом. Мужчина устанавливает новую деревянную систему отопления с инфракрасной пленкой на ламинатном полу дома.Теплый и холодный интерьер гостиной. Концепция качественного ремонта дома. Новая деревянная ленточная мерная пленка устанавливается на ламинат из твердых пород дерева с помощью молотка. Человек устанавливает инфракрасную систему отопления в помещении. Люди греются в доме.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6016 x 4016 пикселей | 50.9 см x 34,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6016 x 4016 пикселей | 50,9 см x 34,0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредит

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Heat Plus Premium | Тепло Плюс

Пленка Heat Plus Premium — это инфракрасная пленка со сплошным углеродным слоем. Используется как нагревательный элемент в системах отопления, обогрева и теплых полов. В сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и на стяжку под тяжелые керамические покрытия.Пленка премиум-класса — это пленка третьего поколения, созданная по технологии твердого углеродного осаждения. Благодаря многослойной структуре он не только обладает высокой устойчивостью к высоким температурам, но также высокой прочностью и надежностью. Также в покрытии пленки присутствует ионизирующий слой, который создает положительный ионизирующий эффект и улучшает микроклимат в помещении. Этот класс пленок технологически разработан для использования в качестве легких покрытий (ламинат, линолеум, паркет, ковролин и др.)) в местах, где блокируется тепло, и для укладки на стяжку под керамические покрытия. Во втором случае для крепления пленки и плитки используются специальные клеевые составы. Максимальная толщина пленки от 75 до 220 Вт на метр. Такая пленка хороша для обогрева помещений с большими тепловыми потерями, теплого пола в ванной или где-либо еще — где требуется более высокая температура пола, но также может успешно использоваться в помещениях, где не требуется высокая теплопередача. Принцип действия нагревательной пленки Heat Plus Premium основан на преобразовании электрической энергии в тепловое инфракрасное излучение.Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло. КПД пленочной системы отопления более 90% — это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла. Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем.Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель …), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении. Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus, всегда чувствуют себя тепло и комфортно не только благодаря теплу, но и процессу ионизации воздуха пленкой. Премиум-класс пленок от ТМ Heat Plus — это особо прочные и высокоэффективные инфракрасные пленки третьего поколения, которые по всем параметрам значительно превосходят класс Стандарт (полосатые инфракрасные пленки первого поколения).Нагревающий углеродный слой в пленках Premium более толстый и пластичный. А за счет непрерывного нанесения углеродный слой в 2 раза эффективнее, чем у стандартной пленки. Пленка по своей структуре более многослойная, технологически более прочная и надежная. Благодаря многослойности и новой технологии производства удалось значительно улучшить параметры безопасности использования. Так температура плавления пленки увеличилась на 100-120 градусов. Если сравнивать пленку Heat Plus Standart — этот показатель составляет 160 градусов, а у пленки Premium — 260-280 градусов.Инфракрасная нагревательная пленка Heat Plus Premium состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,5 мм, состоящую из 9 слоев (в отличие от аналогов, которые состоят из 2-3 слоев). Благодаря особой структуре минимизируются как перегрев пленок с высокой удельной мощностью, так и эффект локального блокирования тепла на самой пленке. Проще говоря, размещение на пленке мебели или других предметов не причинит ей никакого вреда. Ширина пленки Премиум — один метр.Конструкция пленки позволяет разделить ее на две полосы, каждая по 0,5 м. Благодаря этому существует гибкий подход к использованию полуметровой пленки в узких местах или в отопительных приборах, или для заполнения пространства. с метровой пленкой по возможности. Линии реза пленки делаются по ширине через каждые 20 см, но технологически возможно разрезать их на любые полосы и даже наискосок. Самая важная часть в конструкции инфракрасной пленки — это место контакта между токопроводящей медной шиной и углеродным нагревательным слоем.Надежный контакт обеспечивает серебряная шина, которая полностью покрывает площадь медного проводника и обеспечивает отсутствие воздушного зазора. Благодаря высокому качеству медного проводника достигается минимальное контактное сопротивление (0,1 Ом), что сводит к минимуму электрические потери на контактах.

Принцип действия, правила устройства

Пленочный инфракрасный теплый пол

Еще совсем недавно для отопления использовался только кабельный или водяной теплый пол. Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие — пленочный пол.Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.

Содержание

• Пленочная конструкция пола
• Принцип работы лучистого инфракрасного обогревателя
• Преимущества инфракрасной пленки
• Использование Системы пленочного отопления
• Совместимость с полом
• Инфракрасный теплый пол

• Подготовка к установке пленочной системы
• Процесс укладки инфракрасной пленки
• Подключение датчика температуры и терморегулятора

Конструкция пола из пленки

Что такое инфракрасный теплый пол — разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые выполнены по технологии Carbon NanoTube.

Инфракрасная пленочная конструкция пола

Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.

Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит функционировать.

Желательно установить в доме инфракрасный теплый пол — технические характеристики тому доказательство.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.

Принцип работы лучистого инфракрасного обогревателя

Инфракрасный теплый пол работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.

Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.

Принцип работы инфракрасного обогревателя

Особенности конструкции, установка теплого пленочного пола и принцип его работы исключает наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы — отрицательно заряженные ионы.

Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.

Преимущества инфракрасной пленки

Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола подразумевает отключение отопления, когда в помещении стало теплее.

Достоинства системы теплых полов: схема сравнения с работой центрального отопления

Необходимо перечислить основные достоинства такой пленки:

• равномерный обогрев помещения;
• энергосбережение;
• повышение эффективности использования энергоносителя по сравнению с конвективным типом обогрева;
• исключено охлаждение и перегрев помещения, а также замерзание самой системы;
• уменьшение запыленности помещения;
• полная независимость от графика центрального отопления;
стелс
• в салоне;
• расходы на техническое обслуживание не включены;
• нет чувства духоты;
• сохранение естественной влажности;
• тихая работа;
• простота сборки и разборки.

Использование пленочных систем отопления

Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.

Применение теплых полов в жилищном строительстве: для создания комфортной температуры отапливается самая необходимая зона.

Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.

Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.

Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки — например, для обогрева разного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.

Совместимость с полом

Инфракрасный обогреватель совместим со всеми типами полов. Система пленочного обогрева подходит для установки под светлые покрытия — ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.

Инфракрасное напольное покрытие, совместимое с любым типом напольного покрытия

Вместе с тем, при наличии у человека достаточного опыта проведения строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику. материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.

Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за его покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.

Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов Цельсия.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.

Инфракрасный теплый пол

Инфракрасная пленка может быть установлена ​​самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.

Подготовка к установке пленочной системы

Если вы планируете покрыть ковролин или линолеум, то подойдет любой вид утеплителя, толщина листа должна достигать всего 3 — 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, целесообразно использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.

Подготовка к устройству пленочного пола включает в себя обязательный этап — разработку схемы

При установке теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему для разметки инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.

Процесс укладки инфракрасной пленки

Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.

Схема подключения без перекрещивания проводов

Тогда стоит подключить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.

Стандартная инфракрасная установка пленки

Подключение датчика температуры и терморегулятора

Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.

Подключение термостата — заключительные работы

Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.

И только после этого можно приступать к укладке чистового паркета. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.

Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта.

Монтаж инфракрасного пленочного теплого пола своими руками

Монтаж теплого пола — Общие указания

Монтаж инфракрасного теплого пола Caleo

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого века. В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки.Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло. Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Так, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

• поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
Инфракрасный пол
• способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
• дарит свежесть и чистоту;
• практически нет э / м излучения, эти полы абсолютно безвредны для человека;
• несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
Инфракрасное излучение
• нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных версий: для одного требуется ниша в стене (нужно вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте его так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Приложите подкладочный шов к стыку, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если нет майлара. Это поможет согреться.

Монтаж теплой инфракрасной пленки ↑

При монтаже большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д. Тот факт, что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты под названием «крабы». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре теплая инфракрасная пленка выйдет из строя) сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно исправить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

Как спрятать проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы части не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве подложки следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

Ирландский поставщик электрических полов с подогревом — нагревательная пленка

Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

ВЫСОКОКАЧЕСТВЕННОЕ ОТОПЛЕНИЕ

Наша инфракрасная пленка полностью изменит способ обогрева вашего помещения.Продукт Termofol дает вам передовые технологии, сокращает время нагрева и снижает ваши ежемесячные счета. Пленка Therma обеспечивает максимальный комфорт, проста в установке. Предназначен для использования под ламинатом и керамической плиткой.

БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ

Поставщик полов с подогревом в Ирландии

Нагревательная пленка — очень эффективный продукт.Может использоваться для ламинатных или керамических полов, а также для стен и потолка. Инфракрасные излучатели положительно влияют на наше здоровье. Фольга создает теплую и дружелюбную среду, а также снижает потребление электроэнергии. Нашим преимуществом является быстрая установка, свобода дизайна, экономичность, отсутствие необходимости в обслуживании, возможность использования для первичного или вторичного отопления, низкие эксплуатационные расходы.

Сертификаты

Мы гордимся качеством производимой нагревательной пленки.

Здоровье

Тепло в дальнем инфракрасном диапазоне — это такое же тепло, которое вы чувствуете, когда находитесь на улице в теплый летний день.

Калькулятор

Сделайте расчет стоимости

Наше предложение

НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

Наша инфракрасная нагревательная пленка дает вам новейшие технологии в вашем доме.Чрезвычайно эффективная система идеально подходит для использования под ламинатом, керамической плиткой и камнем. Быстрая установка и контроль температуры с помощью наших термостатов. Мы гарантируем высочайшее качество производства и все сертификаты ЕС, одобренные CE.

ТЕРМОСТАТЫ

Наши стильные регуляторы термостатов могут использовать датчики температуры пола и воздуха для управления правильной и приятной температурой.Полностью запрограммирован и оснащен сенсорным экраном, а также доступен со встроенным модулем WI-FI.

ИЗОЛЯЦИОННАЯ ПОДЛОЖКА

Многолетний опыт в области теплых полов позволил нам производить очень эффективные изоляционные материалы.Наша изоляция имеет алюминиевое покрытие и пароизоляцию. Светоотражающая изоляция распределяет тепло по комнате и предотвращает попадание тепла в пол.

НАГРЕВАТЕЛЬНЫЙ МАТ

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Предназначен для общего обогрева пола или альтернативного обогрева теплого пола.

вплоть до 0% Меньше энергии над

0

лет на рынке вплоть до 0 лет гарантии вплоть до 0% довольные клиенты

ЧТО МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр

---

Сайт сторонний

Оценка / на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, генерируемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных теплых полов на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
5. Полоски углеродной пленки соединены параллельно. Это означает, что при повреждении все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без использования процесса мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

1. Углеродная пленка — это локальный источник тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м ² ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, более низкий срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменника или другого крупного оборудования в вашем доме — вы получите не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.
