Установка каркаса под гипсокартон: Правила создания каркаса для перегородок и потолков

Содержание

монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Содержание:

Что такое каркас и его назначение
Виды каркасов для гипсокартона
Разнообразие профилей для сборки каркасов на потолке
Подвесы и соединительные элементы
Крепежи для каркасов из металлопрофиля
Проектирование и выполнение расчета
Подготовка потолочной поверхности
Сборка ячеистого каркаса
Установка поперечного каркаса
Создание многоуровневого каркаса
Видео

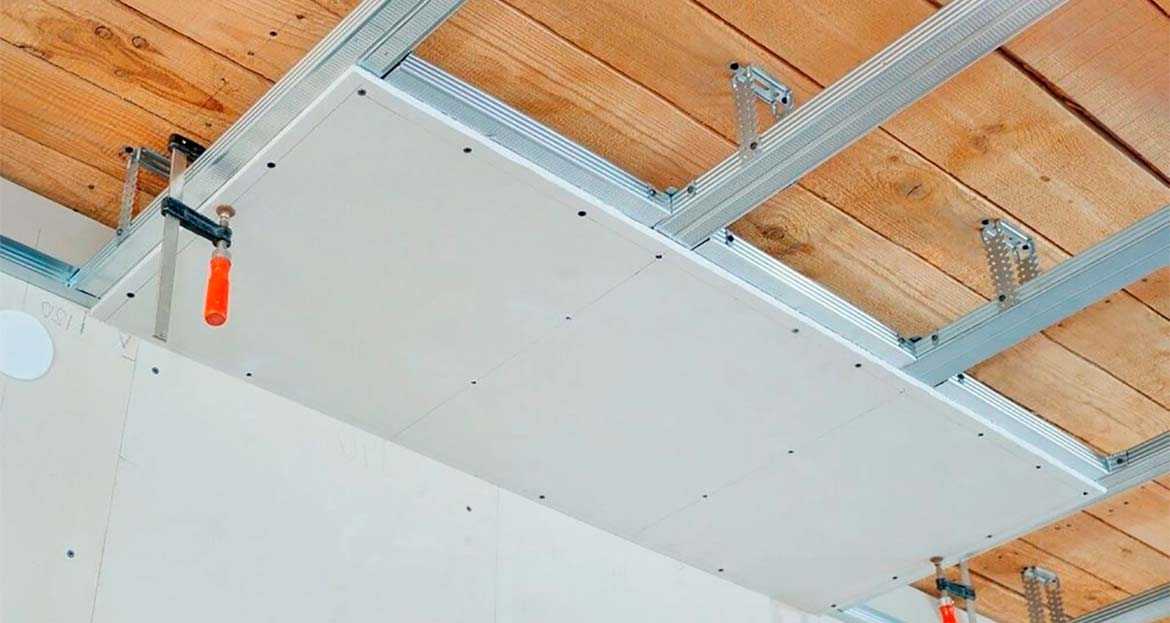

Сборка каркаса для потолочной конструкции из гипсокартонных плит является ответственным процессом, для выполнения которого требуется особая внимательность, поскольку от правильности монтажа зависит прочность создаваемого покрытия и его внешний вид.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

применяемый материал;
количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

профили;
подвесы и соединительные элементы;
крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.

Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Делая расчет требуемого количества материалов, следует помнить, что профили, подвесы и соединительные элементы нужно приобретать с запасом, составляющим 10 – 20%. Наличие резерва позволяет немедленно заменить испорченное или бракованное изделие.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

шурупы самонарезающие прокалывающие – марки LN9, LN9. 5, LN12 и т. д.;
саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Подвесы и каркас из металлопрофилей прикрепляют к потолочному перекрытию с использованием дюбелей или шурупов в зависимости от материала, из которого сделано черновое основание. Если подвесную конструкцию устанавливают в деревянном доме, то применяют саморезы, которые намного больше «клопов», соединяющих ее элементы.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры. Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции. При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Подготовка потолочной поверхности

Прежде, как сделать каркас для гипсокартона на потолок, следует подготовить перекрытие к монтажу подвесной системы:

Черновое основание очищают от остатков старых отделочных материалов.
Сначала снимают люстру и другие навесные предметы.
Поверхность очищают от разных загрязнений. Имеющиеся щели и трещины заделывают шпаклевкой. Основу грунтуют и потом обрабатывают антисептическим составом.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

уровень;
маркер и нить;
молоток;
шуруповерт;
перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости потребуется уровень и участие помощников.
После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
На стене фиксируют направляющие для нижнего уровня каркаса.
Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.

Установка каркаса под гипсокартон 👉 правила и рекомендации

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям. Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата.

Ремонт с применением ГКЛ

Содержание статьи

Материалы для каркаса
Инструменты для возведения каркасов
Монтаж деревянного каркаса под ГКЛ
Элементы металлического каркаса
Монтаж металлического каркаса под ГКЛ

Материалы для каркаса

Брус выбирается для работы, когда избыток древесины хорошего качества. Хоть и считается, что каркас из него дешевле, на деле это не совсем так – древесина дорожает с каждым годом.

Брус в качестве материала для каркаса под гипсокартон используют в помещениях с умеренной влажностью и нормальным температурным режимом. Его хорошо просушивают, а монтаж начинают после обработки антисептиком. В этом плане профиль выгоднее: он не гниет, его не побьет шашелем, ему не страшны перепады температур, он не размокнет, не потрескается и не рассохнется.

Лист гипсокартона на каркасе из бруса держится крепче, поскольку шурупы цепляются за дерево всей резьбой и плотнее сидят. Профильный вариант немного проигрывает в этом плане, но вопрос решается более частой установкой саморезов.

Каркас из бруса экологически чистый, зато из металлического профиля долговечен, его легче монтировать, а материал для него покупается в любом магазине. При этом, элементы каркасных конструкций предлагаются в ассортименте. Не приходится выдумывать свое – все стандартно.

👷‍♂️ Не менее важная информация по теме: Монтаж каркаса из металлического профиля на стену

Инструменты для возведения каркасов

Когда планируется каркас из деревянных реек, то готовят следующие инструменты:

Пилу.
Лобзик.
Молоток.
Шурупы и гвозди.
Рейки – брус.
Металлический уголок.

Виды профиля

Если каркас из профиля, то находят ножницы или ножовку по металлу. При любом варианте без уровня, отвеса, правила не обойтись. Кроме того, понадобятся:

шуруповерт;
дюбели;
дрель или перфоратор;
саморезы по металлу;
уплотнительная лента;
карандаш или маркер;
соединители разных типов;
подвесы;
профили.

Монтаж деревянного каркаса под ГКЛ

Поперечное сечение бруса должно быть не менее чем 40 на 70 мм – для вертикальных и опорных реек и 30 на 50 мм – для горизонтальных. Влажность дерева не превышает 15%. Предпочтителен выбор материала хвойных пород дерева.

Работу начинают с наброска схемы с указанием расположения дверных и оконных проемов. Затем подсчитывают необходимое количество листов гипсокартона, после чего приступают к монтажу опорных брусьев обрешетки к полу и потолку.

Начинают монтаж с пола с помощью дюбелей или гвоздей, если дом деревянный. Следующий этап – установка вертикальных распорок, между которыми затем монтируются горизонтальные. Вертикальные стойки устанавливают с шагом 60 см.

Сверху вертикальных стоек прибиваются горизонтальные, потом опять вертикальные и так далее. Горизонтальные тоже ставят с шагом 60 см. Каждый ряд обрешетки проверяют на вертикаль и плоскость уровнем. Выравнивают положение нижнего бруса на полу подкладыванием кусков дерева. Также регулируется правильное положение плоскости стены.

Проще сразу собрать каркас прямо на полу комнаты, если ее размер позволяет. В этом случае его ширина должна быть на 1 см меньше реальной ширины стены.

Деревянный каркас под ГКЛ

Элементы металлического каркаса

Основой являются профили – направляющие (UD) и несущие (CD). Первые нужны для создания контура каркаса под гипсокартон. Они играют роль «фундамента», в который вставляется и крепится профиль несущий, куда уже ложится ГКЛ.

Направляющий профиль стандартно с шириной 2,5 см и длиной 3 метра. Важно обращать внимание на его толщину – от нее зависит крепость каркаса. Более толстый подходит для стен, а тонкий – для потолка. Несущий профиль имеет широкую полку (6 см), глубину 2,5 см и длину 3 или 4 метра. Выпускается из листового металла разной толщины, которая также влияет на прочность сооружаемых конструкций.

Стоечный профиль используется только для каркаса стен. Потолочные, угловые и арочные профили применяются при сооружении соответствующих гипсокартонных конструкций. Арочный с вырезами, чтобы его легко гнуть. Ширина этих профилей варьируется от 5 до 15 см.

Основные виды саморезов, используемых при сборке каркасных конструкций, это крепежи длиной 9,5 мм («блошки» – с острыми кончиками), 25 и 35 мм. Рекомендуется брать стальные оцинкованные, то есть белого цвета.

Подвесы используются прямые – П-образные. Их тоже выбирают с оцинковкой. Еще есть так называемый быстроподвес. Устройство этого элемента позволяет регулировать высоту плоскости потолка. Используется исключительно, когда выполняется монтаж потолочных каркасов.

Соединительный элемент – «краб» или крестообразный соединитель. Его применяют для связки поперечно расположенных профилей (крест-накрест). Прямой соединитель используется для удлинения рейки.

Металлический каркас под ГКЛ

Монтаж металлического каркаса под ГКЛ

Начинают с разметки. Сначала определяют и наносят линии положения несущего профиля на полу и потолке. Для этого лучше использовать лазерный уровень. Линии отстоят от несущих поверхностей примерно на 10 см. Величина зависит от толщины профиля, листа гипсокартона, коммуникаций, теплоизоляции и кривизны стен.

Теперь устанавливают направляющие профили. Крепят их дюбелями с шагом не более метра. Далее наносят на стену разметку положения несущих профилей. Они располагаются через каждые 60 см.

Если нужна повышенная жесткость, то шаг установки уменьшать до 40 см.

После этого устанавливают подвесы. Начинают от пола на высоте 15 см и далее вверх с шагом не более 1 м. Мастера советуют ставить через каждые 60 см. На стандартную стену высотой 2,5 м придется три-четыре подвеса. Крепят их тоже дюбелями, предпочтительно с размером 6х60 мм. Далее вставляют вертикальные стойки в направляющие и крепят их маленькими саморезами (9,5 мм).

На видео можно ознакомиться с вариантом сборки каркаса под ГКЛ:

Следующий шаг – натяжка нити, которая покажет, насколько каждый стоечный профиль выдвинут или утоплен в плоскость. Нити натягиваются между крайними стойкам на уровне подвесов. Необходимо отрегулировать положение вертикальных профилей относительно нити и прикрутить их к подвесам. После этого плоскость проверяют двухметровым правилом.

Монтаж завершается установкой горизонтальных перемычек. Делать их допускается из стоечного профиля. Начинают установку снизу. Первая должна быть в 25 см от пола, последующие – через каждые 40-60 см. В процессе монтажа ушки соединительных «крабов» сразу загибают и прикручивают к профилю.

Каркас готов. Теперь начинают монтаж плит, затем выполняют их подготовку под финишную отделку и облицовку. Процесс несложный, но требует внимательности к мелочам и дотошности. Только тогда идеи дизайна не пропадут даром. Какой бы вариант вы ни выбрали: деревянный каркас под гипсокартон или металлический, главное, выполнять установку аккуратно и не спеша, чтобы выставить его ровно.

Как установить накладные рамы из гипсокартона с помощью компрессионных анкеров

Смотреть видео
Руководство для печати

В любом строительном проекте безопасные проемы требуют правильной установки дверной рамы. В этом видео мы покажем, как установить рамы с пуансонами и углублениями в проемах в кирпичной кладке.

Найдите нужную раму, сопоставив номер отверстия с номером на раме.
Измерьте ширину и высоту чернового отверстия, чтобы убедиться, что они соответствуют рекомендациям производителя.
Измерьте толщину стенки горловины рамы. Обязательно проверьте, где вертикальные шпильки встречаются с жаткой.
Наденьте головку рамы на верхнюю часть чернового проема и отцентрируйте ее в проеме.
Установите косяк петли, сдвинув его по стене под углом и вставив косяк в головку. Завершите выпрямление косяка, надев его на стену, убедившись, что гипсокартон входит в отверстие горловины рамы с обеих сторон стены.
Таким же образом установите ответную планку.
Вставьте распорку в пол проема. Убедитесь, что все четыре шпунта рамы касаются распорки. Это предотвратит скручивание рамы.
Равномерно закрепите компрессионные анкеры в каждом косяке. Используйте уровень и угольник, чтобы проверить отвес, квадрат и скручивание. №
Прикрепите основание шарнирного косяка к обеим сторонам стены с помощью прилагаемой анкерной системы. Повторите процесс для ответной планки и снимите траверсу, когда установка будет завершена.

Процедуры в этом руководстве являются только рекомендациями. Пожалуйста, соблюдайте все применимые строительные нормы и правила, стандарты и общепринятые правила, характерные для вашего географического положения.

Как установить полую металлическую раму из гипсокартона

На главную > Справочный центр > Информация о полой металлической двери > Как установить пустотелую металлическую раму из гипсокартона

Это руководство по установке внутренних полых металлических дверей коммерческого назначения в конструкции из гипсокартона.

Шаг 1. Проверка грубого открытия

Для установки полой металлической двери на стену с гипсокартоном, дверная коробка предназначена для охвата стены. Ваш черновой проем должен быть примерно на 1 дюйм выше высоты дверного проема и на 2 дюйма шире ширины дверного проема. Например, если ваша дверь имеет размеры 3 фута 0 дюймов x 7 футов 0 дюймов (36 дюймов x 84 дюйма), то ваш приблизительный проем будет 38 дюймов x 85 дюймов.

Шаг 2. Прикрепите нижние анкеры к полу

Вставьте нижние анкерные скобы в дверную раму заподлицо с нижней частью каждой дверной рамы.

Некоторые дверные рамы снабжены резьбовым отверстием в основании каждого дверного косяка в стандартном базовом анкере.

Этап 3: Установите косяк петли на место

Установите косяк петли дверной рамы по стене на место.

Шаг 4: Установите головку на место

Наденьте головку дверной рамы на стену. Обязательно вставьте металлические язычки на головке рамы в пазы в верхней части шарнирного косяка.

Шаг 5: Установка ответной планки на место

Наденьте ответную часть на стену. Обязательно вставьте металлические язычки на головке рамы в пазы в верхней части ответной планки.

Шаг 6: Отрегулируйте верхний анкер

Отрегулируйте анкер замка ручки в обоих косяках, поворачивая анкерный винт против часовой стрелки, пока анкеры не коснутся шпилек. Внешнее давление на шпильки заставляет скос закрываться и заклинивает дверную раму в проеме. Затягивайте до тех пор, пока рама не станет жесткой и надежной.

Шаг 7. Выровняйте головку

Выровняйте головку. В основании каждого косяка расположен уголок для прокладки на тот случай, если необходима вертикальная прокладка.

Шаг 8. Проверка косяков

Используя уровень, убедитесь, что косяки дверной рамы установлены вертикально.

Шаг 9: Закрепите нижний анкер

Закрепите анкер подоконника на шарнирном косяке с помощью гвоздей или шурупов.
