Деревянные двутавровые балки и перекрытия своими руками

В современном строительстве особую популярность набирает деревянная двутавровая балка своими руками. Такая технология не только экономит ваши деньги, но и обладает рядом существенных преимуществ. Эти конструкции широко используют при создании перекрытий между этажами, стропильных систем в строительных проектах частных и промышленных сфер. Стоит отметить, что производиться материал исключительно по мировым строительным нормам. В нашей статье мы более детально рассмотрим, что такое двутавровые балки, их виды, производство и технология монтажных работ.

Понятие двутавровые балки

Деревянные двутавровые балки – это такой строительный материал, который используется для возведения объектов каркасного типа

Деревянные двутавровые балки – это такой строительный материал, который используется для возведения объектов каркасного типа, обустройства перекрытий и создание кровель и мансард. Технология создания материала выполняется по следующей формуле: древесина + ОСБ+ древесина.

Такой состав дает возможность снизить недостатки дерева. Благодаря использованию двутавровых методов, можно повысить показатели прочности, приближая материал к бетонным и железобетонным изделиям.

Стоит отметить, что показатели деревянных балок, конечно, не смогут полноценно заменить бетонные и металлические изделия в промышленности. Согласитесь, ведь невозможно возвести такие объекты, как небоскреб или большой мост через реку с помощью балок из дерева. Тем не менее, такой материал относиться к числу самых востребованных в строительной индустрии.

Сферы применения двутавровой балки

При строительстве объекта с небольшой этажностью балки из дерева очень часто применяют в качестве несущих элементов

Деревянные двутавровые балки характеристики, которых обладают огромным количеством преимуществ над другими подобными изделиями, имеют расширенную сферу применения. Так, производство направлено на создание балок для проектов зданий каркасного, кирпичного и деревянного типов.

Также очень часто оборудование можно встретить в возведении постройки помещений коммерческой и промышленной сферы.

Рекомендуем к прочтению:

При строительстве объекта с небольшой этажностью балки из дерева очень часто применяют в качестве несущих элементов. В такой конструкции они принимают часть нагрузки на себя. Если использовать их для создания перекрытий и кровли, то по общим характеристикам можно приблизиться к брусовым, металлическим и бетонным плитам.

Внимание! При создании из двутавровых балок панелей стен, то повышается жесткость в четыре раза, в сравнение с каркасом из дерева. Таким образом, получается дом с высокой прочностью и особой легкостью.

Основные характеристики двутавровых балок

Деревянные двутавровые балки обладают основными преимуществами – прочностью, жесткостью и способностью выдерживать большие нагрузочные объемы

Деревянные двутавровые балки перекрытия своими руками или выполненные при помощи заводского оборудования, обладают такими основными преимуществами – прочностью, жесткостью и способность выдерживать большие нагрузочные объемы. Если правильно выдержать все нормы и требования к монтажным работам, то можно добиться такого результата, при котором отсутствуют скрипы и прогибы балочных элементов. Многочисленные отзывы подтвердили качество такого материала.

В условиях заводского производства балки изготавливаются в соответствие всем нормам и с использованием специализированного оборудования. После их изготовления каждое изделие получает сертификат качества. Такие изделия обычно имеют небольшую массу, поэтому монтажный процесс для них намного упрощен. В основе установки лежит стыкуемый механизм, поэтому выполнить сопряжение можно самостоятельно. Плюс к этому следует выделить основные преимущественные характеристики материала:

  • Изделия имеют небольшую массу до 40 кг, что способствует снижению нагрузки на основание дома;
  • Качество материала исключает возможные деформации и рассыхания, поэтому эксплуатационный период выше, чем у дерева;
  • Сращенный механизм балок не поддается процессу коррозии, как металлические компоненты;
  • Низкий уровень тепловой проводимости, повышает энергетическую сберегаемость дома. Поэтому расчет затрат на отопление покажет вам меньшие данные.
  • Если деталь изготовлена при помощи заводского оборудования, то она уже обработана специальными веществами, защищающими ее от насекомых и огня. Однако если вы балку своими руками, то следует дополнительную обработку выполнить самостоятельно.

Внимание! Конструкционные особенности двутавровых деталей позволяют провести коммуникации в их стенах. Таким образом, можно сэкономить площадь комнат.

Особенности монтажных работ

На сегодняшний день существует огромное количество видео и рекомендаций, как сделать монтаж двутавровых балок из дерева

На сегодняшний день существует огромное количество видео и рекомендаций, как сделать монтаж двутавровых балок из дерева. Мы вам расскажем о самом популярном и простом варианте установки изделий, заключающаяся в использовании кронштейнов. Такие крепежи производятся в симметрической форме. Противоположные стороны имеют закрепительные детали и пластины.

Рекомендуем к прочтению:

Стоит отметить, что двутавровые изделия обычно имеют разную длину – это зависит от общих габаритов пластин. Только от этого показателя производиться расчет, для определения необходимых параметров изделия. Далее нам следует закрепить кронштейны, на которых после мы начнем сращивать детали между собой в единую конструкцию.

Внимание! Первую балку следует укладывать наравне со стеной.

После того, как первый элемент будет вмонтирован, следует ввинтить шурупы. Далее, все детали следует вкрутить. Прикрепляем изделия к пластинам, а после — к стене. Так, как в результате процесса наши пластины немного деформируются на 90 градусов, то одна из них, вследствие действий, примыкает к перпендикулярной балке. Вторая же пластина прикасается к стенке, поэтому чтоб исправить эту проблему, следует сразу прикрепить ее крепежом.

Внимание! После монтажа двутавровой балки если расчет выполнен правильно, то конструкция войдет в паз, и она будет лежать на одном уровне со стеной.

Каркасные дома из деревянных двутавровых балок! Коттеджи, дачи и дома для постоянного проживания

УНИКАЛЬНАЯ ТЕХНОЛОГИЯ УСИЛЕННОГО КАРКАСА
I HOUSE
из деревянных двутавровых балок

ДВУТАВР

Двутавровое сечения дает точную геометрию и жесткость балки.
Использование балок не требует выравнивания стен.

МОНТАЖ УТЕПЛИТЕЛЯ

Утеплитель фиксируется между полками балки.
Подбирается размер балки для вашего проекта.

НАДЕЖНОСТЬ

Надежность как у каменного дома. Ощущение монолитности конструкции и гарантия 30 лет

Узнайте больше про эксклюзивные технологии строительства I HOUSE


Фото
построенных домов

1 из

SPA-комплекс
в ДНП «Альпийские луга»

Место строительства:

МО, Клинский район.

Особенности проекта:

Общая площадь – 123 кв.м
Спа-комплекс включает в себя: хамам, баню, массажный кабинет, зону отдыха и террасу.
Монтаж на готовый фундамент — 5 дней

Типовой дом поселка
«Сады Краснознаменска»

Место строительства:

МО, Краснознаменск.

Особенности проекта:

Общая площадь – 90 кв.м
В зале — пролет без опор 8 метров
Панорамные окна шириной 5 метров
Плоская эксплуатируемая кровля
Монтаж на готовый фундамент — 24 часа

Поселок «Полиновка»

Место строительства:

Волоколамское шоссе, МО.

Что сделано:

  • Проектирование и строительство всех домов поселка «под ключ», благоустройство территории.

Особенности проекта:

Сложные, ломанные крыши. Различные архитектурные проекты, объединенные одинм стилем.

Частный дом в п.Жуковка

Место строительства:

Рублево-успенское шоссе, пос. Жуковка.

Что сделано:

  • Строительство двух домов «под ключ».

База отдыха «Ленком»

Место строительства:

МО, Балащиха.

Что сделано:

  • Проектирование строительство базы отдыха «под ключ».

Особенности проекта:

Дома типа «гостиница» для многоместного проживания.

ДНП «Альпийские луга»

Место строительства:

Клинский район, МО.

Что сделано:

  • Проектирование и строительство дома-гостиницы на 7 номеров.

Особенности проекта:

В каждой комнате предусмотрен собственный с/у. Выполнение всех работ «под ключ».

Частный жилой дом

Место строительства:

МО, Дубна.

Особенности проекта:

Общая площадь – 223,1 кв.м
Гараж – 20,4 кв.м
Площадь крыльца и террасы – 28,3 кв.
Площадь застройки – 192 кв.м

Вы можете посетить любой из построенных нами домов и пообщаться с его владельцами.

Для этого Вы можете записаться на просмотр объекта.

Записаться на просмотр


Отзывы наших клиентов

Ольга Хан, заказчик НД-104

Очень довольны домом! Такая красота и очень тепло в доме. Всегда мечтала о больших окнах и большом деревянном доме. Спасибо большое нашему менеджеру Александру, котрой помог воплотить мою мечту.

Ольга

Если заказывать себе дом, то в «Каркас Комплект» нужно обязательно рассматривать в числе приоритетных застройщиков, так как компания давно на рынке, и свое дело знает! У нас уже несколько домов на улице ею построены, и очень достойно!

Денис, Истринский район МО

Хорошая фирма, имел возможность убедиться в серьезности их работы. Строили дом коллеге по работе, меня приглашали посмотреть за строительством и потом принять объект. Сделано все действительно на совесть, мне понравилось!

Никита

Живу в доме уже 15 лет, нет никаких проблем и сложностей в эксплуатации. За все время переклеил обои только. Что для меня важно очень важно — дом очень теплый и я его отапливаю без газа, электрическими обогревателями от общей сети в 9 Кв.

Сергей

Дом c усиленным каркасом – дом вашей мечты!

Узнайте цену дома вашей мечты – пришлите фотографию или понравившейся проект и узнайте его стоимость по технологии «I HOUSE»


Эксклюзивные технологии строительства

Высокая точность проектирования

Подробнее


Деревянные двутавровые балки

Подробнее


Фасадные термопанели

Подробнее


Лучший вариант отделки фасада дома — термопанели

За 20 лет строительства домов мы разработали идеальное решение для отделки фасада Вашего дома это — термопанели:

  • наша компания является родоначальником технологии термопанелей в России и занимается их заводским выпуском уже более 15 лет;
  • фасадные термопанели — являются уникальным продуктом 2 в 1, сочетающим в себе слой утеплителя и клинкерной плитки;
  • термопанели выпускаются на эксклюзивном немецком оборудовании по европейским стандартам;
  • мы предлагаем широкий выбор цветов и фактур фасадной плитки — более 700 вариантов;
  • только на нашем заводе мы изготавливаем домокомплект уже с фасадной отделкой;
  • термопанели является дополнительным звукоизолирующим и утепляющим слоем, который делает Ваш дом пассивным. Наши дома успешно эксплуатируются круглогодично без газового отопления;
  • при доступной цене термопанелей, вы получаете фасад дома с идеальной кирпичной кладке;
  • термопанели являются огнестойким материалом, что подтверждается испытаниями.

Подробнее о продукции термпопанели Вы можете ознакомиться тут.


Для отделки Вашего может быть применен любой фасадный материал (сайдинг, штукатурка, планкен, плитка, фибро-цементные панели и тп).


Стропильные фермы на МЗП

Подробнее


Монтаж всего за 5 дней

Подробнее



Высший стандарт экологичного дома

Значения дозы облучеия (ЭЭД) в домах из раличных материалов:

  • • деревянные здания — 500 мкЗв/год
  • • кирпичные — 600 мкЗв/год
  • • железобетон и монолит — 2 000 мкЗв/год

Норма составляет 1 000 мкЗв/год


Наши дома в 2,5 раза теплее
в сравнении с другими технологиями

А это значит вы экономите на отоплении дома 200 м2 — более 100 000 руб/год!

Технология усиленного каркаса I HOUSE

R (сопротивление теплопередаче) = 5,55 м2 С/Вт


ОБЫЧНЫЙ КАРКАСНЫЙ ДОМ (утепление 150 мм)

R (сопротивление теплопередаче) = 3,83 м2 С/Вт


ДОМ ИЗ ПЕНОБЛОКОВ (толщина стены 300 мм)

R (сопротивление теплопередаче) = 2,82 м2 С/Вт


Узнайте цену вашего дома или посмотрите наши типовые проекты ▼

Преимущества заказа дома в компании «Каркас Комплект»

Надежность изготовленных
конструкций. Построенные
дома успешно эксплуатируются
уже более 50 лет

Цена дома с усиленным каркасом
«I HOUSE» всего на 10% выше стоимости обычного
дома постоянного проживания,
возводимого на стройке

Уникальная технология
проектирования
и производства домов делает
их необыкновенно теплыми
– вы экономите на отоплении

Возможность исполнения
дома I HOUSE в любом
проекте Заказчика

Экологичность применяемых материалов (ГСП, утеплитель, древесина) и технологий

Отсутствие воздушной прослойки внутри панелей

Европейская технология, партнеры, стажировки и обучение персонала

Получить каталог проектов «Каркас Комплект»

Решили построить дом,
но еще ищете участок земли?

Партнесркие отношения и большой опыт в строительстве позволяют нам делать Заказчикам эксклюзивные предложения по земельным участкам.

Мы можем помочь Вам выбрать оптимальное место для строительства Вашего в компании «Каркас Комплект».

При заказе строителсьтва дома на выбранном участке — Вы не оплачиваете услуги по подбору земли.

Узнайте подробнее про доступные сейчас земельные участки


Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа. В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом. Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Содержание статьи

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

  1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

    Физико-механические свойства двутавровых деревянных балок

  2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

    Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

  3. Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

    Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

  4. Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

    Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балкиКраткое описание

NJ

Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.

NJH

Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.

NJU

Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.

БДК

Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.

БДКУ

По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.

СДКУ

Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.

БДКШ

Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.

СДКШ

Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

  1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
  2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

    Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

  1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

    Крепление с помощью кронштейнов

  2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

    Монтаж с упором на стену

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

  1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.

    Для полок двутавров используют древесину не ниже 1 сорта

  2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам.

    Между полкой и стенкой балки не должно быть щелей

  3. В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии.

    В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Цены на различные виды бруса

Брус

Заключение

Не бойтесь использовать современные строительные технологии, они дают возможность ставить долговечные и удобные дома при значительном уменьшении сметной стоимости. Двутавровые балки можно применять не только для перекрытия — их используют и при строительстве стропильной системы, несущих каркасов деревянных строений различного назначения и т. д.

Видео — Двутавровые балки перекрытия деревянные

К сожалению, отечественная строительная промышленность и технологии отстают от зарубежных на несколько десятилетий. То, что в развитых странах используется давно, для нас считается новинкой. Вы кратко узнали о физических характеристиках двутавровых балок, познакомились с технологией их изготовления и использования. Теперь следует воплощать свои знания в жизнь, начинайте с расчета стропильной системы, замените брусья двутавровыми балками перекрытия. Как делаются расчеты можно прочитать в статье на нашем сайте.

Балки двутавровые деревянные для перекрытий: устройство, преимущества и применение

В последние годы с появлением балок двутавровых деревянной морфологии ситуация в обустройстве перекрытий изменилась кардинально. Особенно это касается частного малоэтажного строительства. Двутавровые балки вообще в представлении не нуждаются: они давно применяется при возведении строительных конструкций. Однако применение их ограничивалось в основном сферой промышленного строительства, где двутавровому металлопрокату практически не находилось альтернативы.

Эволюция технологии и методов, по которым производятся деревянные балки двутаврового сечения, позволила получить элемент строительных конструкций с универсальными свойствами. Именно благодаря своей универсальности деревянные балки, имеющие в сечении двутавровую схему, получили распространение при возведении каркасных домов малой этажности. Незаменимы они при строительстве стояночных боксов, гаражей, бань и других построек хозяйственного назначения. С легкостью деревянные двутавровые балки интегрируются в конструкции из кирпича, газобетонных и пеноблоков, дерева.

Нормативные документы, строение и свойства деревянных двутавровых балок

Единственным нормативным документом, требования которого регламентируют промышленное производство несущих конструкций из древесных материалов, являются ТУ 5366-001-49828710-2001. Полки двутавров в соответствии с техническими условиями должны изготавливаться из деревянных брусьев различных сечений, а стенка — из OSB (в русской транслитерации ОСП) или фанеры.

Использование фанеры в производстве деревянных несущих элементов — абсолютно российская адаптация. Лидеры мирового производства несущих элементов из дерева для изготовления стенок используют исключительно влагостойкие модификации OSB (компании GP и Nascor) либо разновидности древесноволокнистых плит высокой плотности HDF (компания Steico).

Основным достоинством, которым обладает деревянный несущий элемент, произведенный в соответствии с ТУ 5366-001-49828710-2001, является соразмерность его прочностных характеристик и жесткости требованиям ГОСТ 20850, СНиП II-25-80, приложению 10 к СНиП 2.01.07-85. Соразмерность показателей прочности и жесткости с элементами стальных и железобетонных несущих конструкций обуславливает расширение строительных сфер, в которых применяются деревянные балки.

Устройство и свойства профильных несущих элементов из древесных материалов

Двутавровый профиль несущих конструктивных элементов вне зависимости от материала, из которого они изготовлены, имеет сечение, аналогичное букве «Н» повернутой на 90°. На этом сходство, которое деревянная двутавровая конструкция имеет со стальными балками, заканчивается. Инсинуации на тему аналогичности железнодорожным рельсам несостоятельны, их следует отнести к некомпетентности авторов, которые такие аналогии проводят.

Основное различие деревянных и стальных балок заключено в целостности физической структуры. Стальные двутавры представляют собой изготовленную горячей прокаткой цельную морфологическую структуру. Двутавры из древесных материалов — структура составная, отдельные элементы которой соединены между собой с применением клеящих компаундов. Техническими условиями в качестве адгезионных материалов предусмотрены фенолрезорциноловые либо аналогичные им по свойствам смолы.

Полки двутавров изготавливаются из брусков хвойных пород дерева с сортностью не ниже второго. Для заказной балочной продукции производитель может использовать отборные сорта древесины и брусья, произведенные по клеевой технологии. При использовании любого древесного полуфабриката влажность его должна быть не более 16%. Готовое изделие не может иметь влажность, превышающую 18%.

Стенка двутавра из дерева — полоса фанеры либо ОСП. Физико-технические параметры листового древесного материала должны находиться в соответствии с нижним допустимым уровнем качественных показателей для такого типа изделий. Понятно, что отслоения, вспученность, грибковые и плесневые проявления не допускаются.

Соединенные в единый комплекс полки и стенка образуют жесткую и прочную конструкцию, которая в 30 раз по жесткости и в 7 раз по прочности превосходит цельную балку равнозначного по площади сечения. Цена составных конструкций, превосходящая иногда стоимость балок для перекрытий из массива, нивелируется их малым весом, простотой в производстве монтажных работ.

Применение двутавровых деревянных балок

Свойства, которые имеет балка двутавровая из древесных материалов, предопределили ее применение при обустройстве практически всех перекрытий в малоэтажном и хозяйственном строительстве.

Неполный перечень применимости элементов несущих конструкций из древесных материалов содержит:

  1. Строительство сооружений каркасного типа. Перспективная технология строительства с применением каркасов как никакая другая требует внимательного отношения к несущим элементам. Двутавры из древесных материалов отвечают всем требованиям, которые к таким элементам предъявляются. Они могут выступать в роли формообразующих стоек, элементов перекрытий над оконными и дверными проемами.
  2. Выполнение перекрытий. Под перекрытиями в данном случае следует понимать чердачные, межэтажные и лаговые конструкции, на которые закрепляются черновые настилы. К примеру, потолочные поверхности могут быть выполнены из гипсокартонных листов, ОСП, досок. Поверхности, на которых планируется обустроить чистовой пол, выполняются в большинстве случаев из пиломатериалов хвойных пород. Балки перекрытия и двутавровые лаги должны быть рассчитаны с учетом всех изгибающих нагрузок, включая материалы для тепло- и звукоизоляции, декоративно-отделочные.
  3. Устройство стропильных систем. Жесткость, которую имеет двутавровая деревянная составная конструкция, обеспечивает суммарную прочность крыши, способную противостоять весьма значительным снеговым и ветровым нагрузкам. Монтаж легких элементов не требует применения грузоподъемной техники, а обусловленные конструкцией изделия строгие геометрические параметры обеспечивают беспроблемное обустройство сплошной либо разреженной обрешетки.
  4. Реконструкционные, восстановительные и ремонтные процессы. Двутавры из дерева при проведении такого рода мероприятий находят свое применение при замене лаговых систем, реставрации крышных конструкций. Большие преимущества деревянные двутавры имеют при строительстве мансард и пристроек к существующим сооружениям.

Нередко умельцы применяют при строительстве двутавры из дерева, сделанные своими руками. Понятно, что такие варианты имеют право на жизнь, но использовать их следует лишь в строениях, которые не имеют жилого либо другого важного назначения.

Преимущества составных деревянных двутавров

Отлаженные технологические приемы, применение кондиционных древесных полуфабрикатов и соответствующих клеевых компаундов обуславливают основные конкурентные преимущества деревянных двутавровых балок:

  1. Достаточную для обеспечения стойкости строительных конструкций прочность и жесткость.
  2. Отсутствие временных деформаций в виде прогибов, коробления, скручивания и вздутий.
  3. Небольшую, по сравнению с аналогичными по прочности балками, монтажную массу. Помимо возможности монтажа без привлечения грузоподъемных механизмов, применение деревянных двутавров снижает нагрузку на фундамент сооружения.

Грамотно рассчитанные геометрические размеры балок с учетом максимально допускаемых нагрузок, тщательная предмонтажная подготовка элементов конструкции — залог длительной, беспроблемной эксплуатации любого сооружения. Потенциал деревянных элементов несущих конструкций зданий и сооружений еще далеко не исчерпан. Появление новых технологий обработки древесины, комплексное использование полимеров и компаундов в сочетании с натуральными материалами сулит много интересных конструкционных решений.

Видео: двутавровые балки для перекрытия дома

Деревянные балки перекрытия двутавровые: способы их устройства

Деревянные двутавровые балки перекрытия

Если планируется строительство, реконструкция дома, коттеджа или бани, в которых предусматриваются деревянные перекрытия, то наверняка понадобятся двутавровые балки. Они используются также при ремонте крыш, устройстве мансард и перекрытия цокольных этажей дома. Двутавровые балки соответствуют строительным нормам (СНиП) и позволяют значительно сократить срок строительства. С их помощью делается настил пола и перекрытия кровли дома, это отличная замена тяжеловесным железобетонным конструкциям. В целом использование двутавровых балок из дерева является оптимальным вариантом, поскольку снижаются расходы, качество конструкций выше, а срок проводимых работ меньше. Монтаж их несложен, срок службы очень длинный, а экология натурального дерева бесспорна. В этой статье приведем описание типов двутавровых балок из дерева, их назначение и плюсы эксплуатации. [toc>

Технология производства и сферы применения

Для изготовления двутавровых балок, в соответствии со СНиП, используются хорошо просушенные брусья и ориентированно-стружечные плиты, называемые ОСБ или в латинской транскрипции OSB. Размеры сечения конструкции варьируются от 140 до 450 мм, выпускаются двутавры разной длины. Для изготовления применяется хвойное дерево, тщательно высушенное и отбракованное. Перекрытия по деревянным балкам получаются высокопрочные, сравнимые с железобетонными, и имеют длительный срок службы.

Балка опалубки перекрытий

Используются двутавры из дерева при проведении следующих работ:

  • cооружение перекрытия по деревянным балкам цоколей и между этажами дома;
  • строительство крыш — в стропильных системах;
  • строительство мансард;
  • сборка каркасного дома;
  • настил пола.
Применение двутавровых деревянных балок перекрытия

Двутавровые деревянные балки имеют особое специальное сечение в виде буквы «Н», положенной на бок. Как правило, они производятся на современном импортном оборудовании с использованием высокотехнологичных процессов и материалов. Сухой и проклеенный брус используется для изготовления поясов — верхней и нижней плоскости балки. Для перемычки, называемой стойкой, используется, как было упомянуто выше, прессованная плита ОСБ. Пропитанная специальным клеем ОСБ основа придает балкам огнеупорность и водооталкиваемость, в соответствии со СНиП.

Балка в разрезе

Настил пола отлично проводится с использованием двутавровых балок, а изделия для сборки домовых каркасов имеют высокое качество и не деформируются за весь срок службы. Деревянные конструкции не подвержены коррозии, в отличие от металлических аналогов. Подбор изделий необходимой конфигурации и длины, как правило, происходит во время заказа двутавровых балок у производителя. Завод-изготовитель проверяет соответствие изделий сертификации, СНиП и заявленным размерам.

Балки перекрытия двутавровые

Преимущества

Перекрытия по деревянным балкам, собранные из двутавров из-за своего небольшого веса не оказывают значительную нагрузку на опоры, при этом сами имеют высокую нагрузочную способность. Легкие и прочные деревянные изделия, в отличие от железобетонных, не требуют применения тяжелой грузоподъемной техники. Использовать их можно при любых климатических условиях. Конструкции, возведенные из деревянных двутавров, выдерживают сильные шквалистые ветра и сейсмические волны. Полностью отвечают СНиП. Настил пола, например, с их помощью делается намного быстрее, полы не пружинят и не скрипят.

Двутавровые балки перекрытия

Другие плюсы двутавровых балок:

  • экологичные;
  • огнеупорные;
  • имеют длительный срок службы;
  • повышенная прочность позволяет использовать на больших пролетах;
  • отсутствие изменений геометрических параметров: скручивания, деформации, усыхания;
  • полностью заменяет металлические элементы, обеспечивая ровный настил пола или перекрытие потолка;
  • универсальное, многофункциональное использование;
  • легкость и быстрота при монтаже;
  • небольшой срок проведения работ, экономия за счет этого трудозатрат;
  • возможность использования для настила пола без бетонной стяжки.
Деревянные двутавровые балки

Двутавровые деревянные балки без труда распиливаются, не требуя специальных пил. Уникальная прочность двутавров, тем не менее, позволяет проделывать необходимые отверстия, а конструкция удобна для прокладки внутренних коммуникаций.

Важно! Деревянное перекрытие из двутавров строго выдерживает заданные размеры, не поддаваясь воздействию природных осадков и перепадов температур в течение всего срока эксплуатации.

Стоимость балок невысока и зависит от их длины и высоты в сечении. Чтобы возвести чердачное перекрытие по деревянным балкам, лучше использовать деревянные двутавры, это обезопасит ваш дом от усадки, трещин и продлит срок его службы.

Деревянные балки перекрытия дома

Сравнительные характеристики

Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки: [table id=9 />

Распространенные виды двутавров

Каждый из производителей выпускает свои разновидности и типы двутавровых балок из дерева.

Двутавровая деревянная балка опалубки

Основные, соответствующие СНиП, разновидности представлены ниже:

  1. Двутавровое изделие серии БП. Применяется в конструкциях межэтажных перекрытий при возведении зданий с пролетами до 9,0 м. Высота варьируется от 190 до 460 мм. Пояс (брус наверху и внизу конструкции) 40×90 мм. Стойка из ОСБ толщиной 12 мм. Предельная длина 9000 мм.
  2. Двутавровое изделие серии БС. Применяется в качестве стропил.Диапазон высот выпускаемых изделий 190-410 мм, пояс 40×60, стойка 9.5мм, максимальная длина 8500мм.
  3. Стенная стойка серии СС. Применяется для строительства каркасных домов по «канадской» технологии. Играют роль основной стойки для монтажа наружной стены и внутренних перегородок. Выпускаются изделия с высотой от 130 до 250 мм, пояс 40×45, стойка — 9.6 мм, максимальная длина 8500мм.
Строительство дома на двутавровых деревянных балках

Расчет высоты сечения балок

Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.

Схема каркаса строения из двутавровых балок

Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил— 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.

Совет! Высоту двутавров и дистанцию между ними необходимо подбирать, отталкиваясь от длины пролетов, при устройстве перекрытий.

Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.

Деревянные двутавровые балки

Устройство полов деревянными двутаврами

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.

Межэтажное перекрытие с раскладкой деревянных двутавровых балок

Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.

Основаниепола из двутавровых балок

При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства — несколько слоев перекрытий, что значительно удорожает работы.

Совет! Наиболее оптимальным для полов с двутавровыми балками считается расстояние между ними в 400-600 мм. Тогда возможна замена на двутавры с меньшей высотой сечения.
Применение деревянной двутавровой балки при строительстве дома

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.

Крепление двутавровых балок

В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.

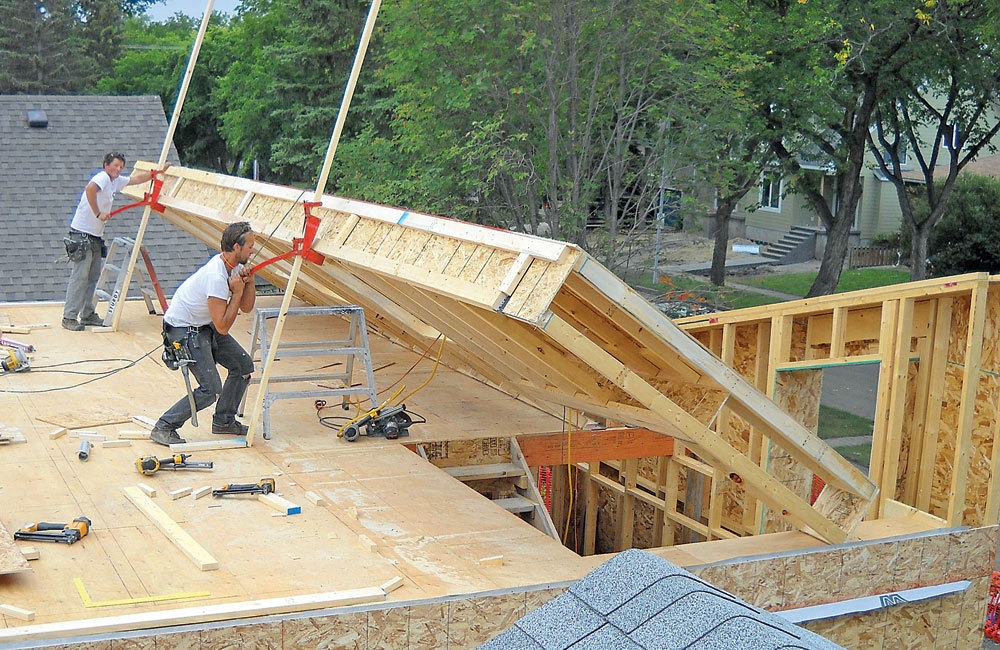

Каркасное деревянное строительство из двутавровых балок

Двутавровые балки из дерева


из чего их делают и какими они бывают?

  • О проекте
  • Система подбора подрядчика
  • Сотрудничество
Вход Вход ВСЕ КАТЕГОРИИ
  • Дом под ключ Дом под ключ
    • Деревянные дома Деревянные дома
      • Naturi
      • Post and Beam
      • Бревно ручной рубки
      • Брус обрезной
      • Двойной брус
      • Кело
      • Клееный брус
      • Лафет
      • Оцилиндрованное бревно
      • Профилированный брус
      • Сухой профилированный брус
    • Каменные дома Каменные дома
      • Арболит
      • Газобетон
      • Газосиликат
      • Керамзитобетонные блоки
      • Керамические блоки
      • Кирпич
      • Пеноблок
      • Теплоблоки
    • Каркасники Каркасники
      • Каркас
      • СИП панели
      • Фахверк
    • Комбинированные дома Комбинированные дома
    • Модульные дома Модульные дома
    • Монолитные дома Монолитные дома
  • Фундамент Фундамент
    • Забивные ж/б сваи Забивные ж/б сваи
    • Ленточный фундамент Ленточный фундамент
    • Монолитная плита Монолитная плита
    • Отмостка Отмостка
    • Свайно-винтовой фундамент Свайно-винтовой фундамент
    • Свайно-ростверковый Свайно-ростверковый
    • Столбчатый Столбчатый
    • Утепленная шведская плита Утепленная шведская плита
  • Внешняя отделка Внешняя отделка
    • Алюминиевые панели Алюминиевые панели
    • Архитектурные элементы Архитектурные элементы
    • Декоративная штукатурка Декоративная штукатурка
    • Дизайн внешней отделки Дизайн внешней отделки
    • Искуственный декоративные камень Искуственный декоративные камень
    • Камень Камень
    • Клинкер Клинкер
    • Конопатка сруба Конопатка сруба
    • Панели из искуственного камня Панели из искуственного камня
    • Покраска Покраска
    • Сайдинг Сайдинг
    • Теплый шов Теплый шов
    • Термодревесина, планкен для фасада Термодревесина, планкен для фасада
    • Термопанели Термопанели
    • Фиброцементные панели Фиброцементные панели
    • Черновая штукатурка Черновая штукатурка
  • Стеновой комплект Стеновой комплект
    • Деревянные дома Деревянные дома
      • Naturi
      • Post and Beam
      • Бревно ручной рубки
      • Брус обрезной
      • Двойной брус
      • Кело
      • Клееный брус
      • Лафет
      • Оцилиндрованное бревно
      • Профилированный брус
      • Сухой профилированный брус
    • Каменные дома Каменные дома
      • Арболит
      • Газобетон
      • Газосиликат
      • Керамзитобетонные блоки
      • Керамические блоки
      • Кирпич
      • Пеноблок
      • Теплоблоки
    • Каркасники Каркасники
      • Каркас
      • СИП панели
      • Фахверк
    • Комбинированные дома Комбинированные дома
    • Модульные дома Модульные дома
    • Монолитные дома Монолитные дома
  • Проектирование и дизайн Проектирование и дизайн
    • Дизайн внешней отделки Дизайн внешней отделки
    • Дизайн внутренней отделки Дизайн внутренней отделки
    • Дизайн интерьера Дизайн интерьера
    • Инженерные коммуникации Инженерные коммуникации
    • Ландшафтный дизайн Ландшафтный дизайн
    • Проектирование домов Проектирование домов
    • Теплотехнический расчет Теплотехнический расчет
  • Кровля Кровля
    • Водосточная система Водосточная система
    • Еврошифер (ондулин) Еврошифер (ондулин)
    • Зеленая кровля Зеленая кровля
    • Керамическая черепица Керамическая черепица
    • Композитная Композитная
    • Металлочерепица Металлочерепица
    • Мягкая кровля Мягкая кровля
    • Плоская кровля Плоская кровля
    • Сланцевая кровля Сланцевая кровля
    • Фальцевая кровля Фальцевая кровля
    • Цементно-песчаная черепица Цементно-песчаная черепица
    • Чердачная лестница Чердачная лестница
    • Шифер Шифер
  • Еще
    • Инженерные коммуникации Инженерные коммуникации
      • Вентиляция и кондиционирование Вентиляция и кондиционирование
      • Водоснабжение Водоснабжение
        • Бурение скважин
        • Водонагреватели

Engineered Beam Technology — Diamond C Trailers

Зажигалка — сильнее — Создана для доставки

Diamond C открывает новую эру в конструкции прицепов с помощью нашей технологии Engineered Beam Technology. Мы проектируем, конструируем и оптимизируем наши собственные двутавровые балки, защищенные патентами США, для каждой модели. Наши прицепы с технологией Engineered Beam GOOSENECK прочнее, но легче, и имеют лучшее соотношение прочности и веса среди всех гусиных шасси со стальной рамой на дороге. Мы также недавно внедрили эту технологию для выбора моделей прицепов DUMP и EQUIPMENT.

Но сначала немного истории…

Был 2015 год, и последние 30 лет мы, как и вся остальная отрасль, строили прицепы на гусиной шее. Мы приобрели стандартные двутавровые балки, нарезали их кубиками и добавили арматуру, чтобы сделать из них прочные прицепы. Хотя мы всегда гордились нашими трейлерами на гибкой шее, мы попали в место волнений. Мы знали, что должен быть , лучший способ .

Мы начали изучать динамику прочности двутавровых балок и быстро обратились за вдохновением к полуприцепам-платформам.На протяжении десятилетий производители полуприцепов создавали свои собственные двутавровые балки, адаптированные к каждой конфигурации прицепа. Они давно поняли, что стандартные балки — не лучшее решение для самых прочных и легких рам прицепов. Им нужны были более высокие балки с учетом пролета рам без лишнего веса, присущего более высоким стандартным балкам.

Те же принципы явно применимы к каркасу прицепов на гусиной шее, поэтому мы решили создать дизайн , инженер и построить наши собственные двутавровые балки.

Результатом после почти трех лет исследований и разработок стала линейка продуктов Fleetneck Engineered Beam. Мы с гордостью представили совершенно новые гусиная шею Engineered Beam на выставке NATDA 2017 и удивили мир бортовых прицепов с гусиной шеей. В 2019 году за наши усилия мы получили патент США .

Теперь у нас есть почти бесконечный контроль над формой балок. Мы можем оптимизировать характеристики стали, заставляя ее работать там, где она нам больше всего нужна.Нет мертвого груза. Никакого дополнительного подкрепления не требуется. Мы можем придать балкам контуры, оптимизирующие общий дизайн и функциональность, от ласточкин хвоста до высоты палубы. Наши балки — самых высоких и самых сильных в прицепах с гусиной шеей, с лучшим соотношением прочности к весу на дороге .

Перенесемся в 2020 год, и теперь мы внедряем технологию, лежащую в основе конструкции Engineered Beam, в остальную часть нашей линейки продуктов, начиная с прицепов для самосвалов и оборудования.Diamond C всегда был пионером в области инноваций прицепов и лидером в продвижении отрасли вперед, и наша конструкция балки, безусловно, не является исключением. Следите за новостями и обновлениями, а пока продолжайте прокручивать, чтобы узнать больше о том, как наша запатентованная конструкция балки помогает вашему трейлеру стать одним из лучших в мире.

Видеообзор Engineered Beam Story

Что, если однажды вы вообразили, что должен быть лучший способ? Что, если лучший способ, о котором вы мечтали, радикально отличался от того, что все знали? Что, если бы вам пришлось поставить свою карьеру и работу сотен людей вашей идеи — что это сработает и выиграет день? Что, если бы это сработало? Что, если это сделало возможным то, что раньше было невозможно? Что, если это откроет новые возможности и ускорит рост и успех членов вашей команды, клиентов и сообщества?

Подключайтесь к Джеффри и Джейкобу Крабб, которые рассказывают историю о том, как появилась технология Fleetneck Engineered Beam.

Характеристики

Спроектированные балки

Мы проектируем двутавровые балки, оптимизируем их и строим для каждой конфигурации прицепа, как это делали производители полуприцепов на протяжении десятилетий.

Наши рамы Engineered I-Beam выше, прочнее и легче, чем промышленные стандарты для палубных и бортовых прицепов. В зависимости от модели, ширина балок на наших прицепах GOOSENECK составляет от 14 до 18 дюймов, а на совместимых моделях прицепов DUMP и EQUIPMENT — от 10 до 12 дюймов.

Наша инженерная балка изготавливается с нуля собственными силами, что позволяет нам полностью контролировать размер балки, ее конфигурации и даже вес. Стенка балки разрезается и формируется перед тем, как сплошные цельные полки привариваются к верхней и нижней части стенки, создавая спроектированную балку.

Сталь

из стандартной стали изгибается и ломается при давлении 36 тысяч фунтов на квадратный дюйм, и здесь мы не пошли на компромисс; наши балки изготовлены из стали, рассчитанной минимум на 50 тысяч фунтов на квадратный дюйм, поэтому они отталкиваются независимо от того, какую нагрузку вы на них возложите.

Не верите? Загрузите прилагаемую листовку, в которой показан анализ напряжений, в котором сравниваются наши сконструированные балки с отраслевыми стандартами на двойном тандемном прицепе с гибкой стойкой.

СКАЧАТЬ СРАВНЕНИЕ ЛУЧЕЙ

Модель FMAX216 Gooseneck Trailer with 18 ″ Engineered Beam

Низкопрофильный прицеп для оборудования для экстремальных условий эксплуатации, модель LPX

Прицеп-самосвал модели WDT

с 16-дюймовой балкой

Низкопрофильный прицеп-самосвал для тяжелых условий эксплуатации LPD

изгиб

Дека и рама имеют небольшой изгиб в ненагруженном состоянии. При загрузке он изгибается по мере необходимости для выравнивания, но никогда не провисает, как в традиционных гусиная шея.

Прицеп со шкворнем, модель PX310

Модели, предлагаемые на

В настоящее время мы предлагаем технологию Engineered Beam Technology на следующих моделях (скоро появятся и другие) :

  1. Все прицепы серии Gooseneck FMAX Fleetneck
  2. Все прицепы серии Pintle Hitch PX
  3. Прицепы All Step Deck серии SDX
  4. Модели самосвалов: двухтандемный самосвал WDT, низкопрофильный низкопрофильный самосвал LPD и телескопические прицепы LPT
  5. Оборудование Модели: Низкопрофильный прицеп для оборудования для тяжелых условий эксплуатации LPX

Инженерная шея

Вы заметите, что наши гусиная шея сильно отличаются от обычных бортовых гусиных шеек прицепов.Это сделано намеренно. Наша изогнутая цельная конструкция 12 ″ Engineered Neck распределяет усилие по всей шее, поэтому нет концентрации напряжения в углах, как на традиционных гусиная шея. Эти Engineered Necks входят в стандартную комплектацию любого прицепа серии FLEETNECK с гусиной шеей, а также большинства наших прицепов с бампером, оснащенных нашим дополнительным пакетом обновления GOOSENECK PACKAGE.

Ознакомьтесь с нижеприведенными буклетами о стресс-тестах и ​​размерах Engineered Neck, в которых сравнивается наш Engineered Neck с традиционной двутавровой балкой на том же прицепе с гусиной шеей:

СКАЧАТЬ ФЛАЙЕР ДЛЯ СТРЕСС-ИСПЫТАНИЯ ШЕИ

Самосвал модели LPD

Модели, предлагаемые на

В настоящее время мы предлагаем технологию Engineered Neck для следующих моделей с включенным дополнительным ПАКЕТОМ GOOSENECK:

  1. Модели отвала: двухтандемный отвал с гусиной шеей WDT, низкопрофильный низкопрофильный отвал LPD и телескопический отвал LPT
  2. Модели оборудования: низкопрофильное оборудование для экстремальных условий эксплуатации LPX, сверхмощное оборудование EQT и наклонный прицеп HDT
  3. Полезные модели: TUT “ Техас »для грузовых автомобилей с тандемным мостом и для тяжелых условий эксплуатации EDU
  4. Автомобили-тягачи: модель MVC Multi-Vehicle Carrier

Видео с трейлером Engineered Beam

Листовка по проектированию балок

Принимая во внимание знаменательные достижения в том, как мы обрамляем наши прицепы теперь с использованием технологии Engineered Beam, мы решили оптимизировать общую конструкцию прицепа на гусиной шее, а не только раму. Поэтому мы решили сделать каждую часть нашей линейки прицепов Fleetneck GOOSENECK как можно лучше. Вы найдете решение проблем, интеллектуальный дизайн, включенный от ласточкин хвоста до ступенек палубы и везде между ними. Просмотрите флаер ниже для получения дополнительной информации.

СКАЧАТЬ ФЛАЙЕР Рамка луча

, Стоковые Фотографии и Роялти-Фри Изображения рамка луча

, Стоковые Фотографии и Роялти-Фри Изображения рамка луча | Depositphotos®Стопка железных балокФон золотой абстрактный узорМеталлическая балка изолированаБлестящая железная балкаРетро фонСтальная стальная конструкцияМеталлические балкиКрановый крюк, поднимающий стальную балкуМостовые опорные балкиЭлектрическая лампочка нарисована на черной доскеМеталлические балкиПустой фон с прожектором сцены.Абстракция синий лазерный лучБесшовные стальные балкиСтарая бумага с золотой рамкойМеталлические балкиСтальное каркасное зданиеСтроительство коммерческого здания на закатеМеталлические трубы, балки, уголки, швеллеры и квадратные трубы на белом фонеКонструкция из стального каркасаПоддержка над мостом, стальная конструкция крупным планомКрасный стальной каркас, широкая перспектива фасада здания видЭкологический деревянный домМеталлическая решетка из трубАбстрактный фон фильмаМеталлическая крыша ИнтерьерМостовые опорные балкиДеревянная крыша крыльца вид изнутриПромышленная стройплощадкаМеталлические аннотацииСтальные балки опорных балокПромышленный производственный цех стальная балкаСтальная балкаФотографии на канатеМеталлическая архитектурная конструкцияДеревянная опора на балках крыши изнутри Геометрия перспективы рисунок, эскизКрупным планом изображение подъемного крана кучу кирпичей на фоне голубого неба летом. Внутренние балки на деревянной конструкцииМеталлические трубы, балки, уголки, швеллеры и квадратные трубы на белом фонеСтальные двутавровые балкиНебо и траваЗаводский мостовой кранВнутри конструкции крыши с деревянными балкамиЭтапы строительства 3Металлические трубы.Промышленная стройплощадкаСтальные балки в современном коммерческом зданииСтена из дерева цвет планокПучки и бетонная конструкция 3D-рендерингКран, поднимающий бетонную балкуГранж фон и текстура.Новый дом внутри конструкцииДеревянные балки внутри зданияКарпентер, стоящий на балках крышиДеревянный каркас крышиСовременный интерьер домаВысотный рабочий на каркасе зданияПодвесной потолок, состоящий из гипсокартона

Klymit Air Beam надувает лист каркаса вашего рюкзака

Жесткий лист каркаса вашего рюкзака помогает переносить нагрузку на бедра для более удобной переноски на многие километры тропы.Но типичный каркас из пластика или пенопласта с закрытыми порами также добавляет некоторый вес к этой нагрузке и не обеспечивает комфорт. Как насчет рамочного листа, который вы взорвали?

Klymit утверждает, что его надувной лист каркаса Air Beam предлагает многочисленные сверхлегкие преимущества по сравнению с обычными листами каркаса рюкзака, при 3 унциях и толщине всего 3/4 дюйма.

Воздушная балка

Klymit изготовлена ​​из легкой ткани и надувается сжатым воздухом. По словам производителя, он легче многих листов рамы из-за использования сжатого воздуха, жестче, удобнее и обеспечивает свободу движений, повышенную регулируемость и оптимальную передачу нагрузки.Когда вы не несете груз, Air Beam можно использовать как подушку для сидения или дополнительную изоляцию для сна в лагере.

Air Beam весит 2,4 унции без ручного насоса и 3,3 унции с ручным насосом, который можно использовать для настройки давления воздуха. Air Beam имеет толщину всего 3/4 дюйма и предназначен для удержания груза ближе к спине пользователя для непосредственного переноса веса на бедра.

Габриэль Роадс и Мэтт Максфилд, соавторы концепции Air Beam, говорят, что оптимальное распределение нагрузки является одним из самых больших преимуществ Klymit Air Beam.

«Рамы рюкзака жесткие и предназначены для передачи нагрузок непосредственно на бедра, но, поскольку они жесткие, они передаются напрямую только тогда, когда тело находится в одном или ограниченном количестве положений», — сказал Роудс. «Используя сверхлегкие ткани и сжатый воздух, Klymit разработал каркас рюкзака, который передает нагрузку на бедра в более широком диапазоне положений, даже при завязывании обуви».

Klymit заключил партнерское соглашение с производителями сверхлегких упаковок CiloGear, Mountain Laurel Designs и совсем недавно Granite Gear, чтобы предложить листы каркаса Air Beam.

Версия CiloGear подходит для рабочих мешков объемом 45, 60 и 75 л, а также для Hauly аналогичного размера (рекомендованная розничная цена AirBeam 60 долларов). AirBeam Mountain Laurel Designs подходит для пакета Exodus FS. MLD также предоставляет инструкции о том, как обрезать подушку, чтобы она соответствовала рукавам подушек других рюкзаков (рекомендованная производителем розничная цена AirBeam 55 долларов США).

И начиная с этой осени Granite Gear представит Klymit Air Beam в своих пакетах Vapor Current (V.C.), включая Crown V.C. 60. Все пакеты Granite Gear Vapor Current в стандартной комплектации поставляются с вырезанной рамой из полиэтилена высокой плотности, которую можно снимать для поездок, когда нагрузка ниже 25 фунтов.Осенью 2012 года в пакетах будет предложена возможность обновления до Klymit Air Beam. Переход на Air Beam сэкономит 2 унции по сравнению с стандартной рамой из HDPE, сохраняя при этом номинальную нагрузку на уровне 35 фунтов (рекомендованная производителем розничная цена AirBeam: 49,95 долларов США).

Для сравнения: Granite Gear Crown V.C. 60 весит 1 фунт 13 унций без стандартного каркасного листа HDPE. Комбинированные балки Klymit Air Beam и Granite Gear Crown V.C. 60, вес 2 фунта 0,3 унции.

Вы использовали надувную балку Klymit Air Beam в своем сверхлегком рюкзаке?

Расскажите о своем опыте в обзоре снаряжения.

Лист рамы AirBeam CiloGear от Klymit Воздушная балка Granite Gear V.

Добавить комментарий

Ваш адрес email не будет опубликован.
