Фундамент для откатных ворот своими руками. Схема, чертеж, конструкция фундамента для откатных ворот. Подробный план устройства фундамента для откатных ворот.

Фундамент для откатных ворот своими руками.

Здесь мы рассмотрим как устроить фундамент для откатных ворот. Также рекомендуем сопутствующие статьи: схема откатных ворот, схема электропроводки для откатных ворот.
Откатные (сдвижные, раздвижные, отъездные) ворота устанавливаются на специальном фундаменте (закладной). Однако, на сегодняшний день уже есть альтернатива классическому фундаменту с присущими ему трудозатратами — это винтовые сваи.
На фото представлен фундамент для откатных ворот. На нём установлены откатные ворота без зашивки.

Это обстоятельство способствует тому, что столбы образующие проем практически не несут нагрузки, во всяком случае существенно меньше чем в случае распашных ворот.
Для начала рассмотрим схему-чертеж фундамента откатных ворот: Кликните чтобы увеличить.

Шаг первый: роем яму в сторону отката ворот длиной половина ширины проёма (L\2), если проем у Вас 4м, то длина фундамента будет 2м. Яму начинаем рыть от самого проема и вплотную к столбу. Ширина ямы 400-500мм, глубина 1000-1200мм — можно глубже, хуже не будет, но это если не жаль материалов. После того как котлован готов закрепляем в нем «банкетку» или закладную. Выглядит она следующим образом: Для бытовых ворот это швеллер №12-20 с приваренной к нему пространственной арматурной сеткой. Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств.

Кроме швеллера иногда используют те материалы, которые есть под рукой, например уголки 100х100 или сваривают два швеллера №8 или 10, вообщем конструкция должна быть адекватной.

Закладную выставляем так чтобы верхняя поверхность швеллера была в уровне чистого пола. Если уровень чистого пола находится выше реального на данный момент уровня земли, то необходимо выставить опалубку до уровня чистого пола.
После того как закладная зафиксирована, прокладываем гофры электропроводки и выводим их в нужном месте, фиксируем их, и заливаем котлован раствором, щебень добавляем по вкусу. В конце должно у нас получиться так:

После заливки фундаменту нужно дать выстояться неделю, а по СНИПу 28 дней.
Далее рассмотрим часто задаваемый вопрос по поводу закладных — как правильно их сделать. Закладные выводятся на поверхность столбов обращенную во двор. Размер закладной может быть любым, на наш взгляд оптимум это 50х50 или 60х60, просто нужно понимать что к ним привариваются нащельники, а это труба 60х30. Где же располагать закладные? Центр (осевая линия) закладной должна располагаться на расстоянии 100мм от края проёма.

Закладная обязательно должна быть связана с центральной трубой или арматурой столба, дабы исключить выпадение вместе с нащельником.
На фото пример правильно выполненых закладных. Делайте такие же, и будет Вам счастье.

Чертеж-схема установки нащельников откатных ворот: (кликните чтобы увеличить)

Второй нащельник крепится на дальний столб и ложится на столб на сторону 30. На него же крепятся уловители верхний и нижний.

На фото ниже показано как крепить уловители к нащельнику — лучше всего на сварку.

Места сварки необходимо закрасить во избежание появления коррозии.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Фундамент откатных ворот

Вес конструкции стандартных металлических откатных ворот 4х2 метра составляет около 500-600 кг. Такая масса оказывает сильное давление на фундамент ворот. А, при увеличении ширины ворот (помимо массы) увеличивается и плечо приложения этой силы — поэтому важнейшую роль при установке откатных ворот играет крепкий фундамент.

Фундамент откатных ворот бывает 2-х типов:

  1. Монолитный фундамент
  2. Фундамент на сваях

Вне зависимости от типа фундамента, плоскость для роликовых опор должна быть идеально ровной, широкой и неподвижной. Недопустимы даже малейшие перекосы в основании — ворота сместятся гораздо сильнее и перестанут попадать в пазы.

Если мы говорим о монолитном фундаменте, то конечно лучше всего проводить работы в тёплое время года и в местах где грунт меньше подвержен промерзанию.

На нестабильном грунте (суглинки, пучинистые, болотистые участки) или при высоком уровне грунтовых вод рекомендуем установить фундамент на сваях.

1. Монолитный фундамент

Первое что необходимо сделать — это выкопать яму для фундамента. Чтобы рассчитать размер ямы воспользуйтесь формулой приведенной ниже.

Вычислим размер фундамента

Длина = (Размер проёма ворот / 2) — 30 см.

Глубина = минимум 1,5 метра + 20 см на дренаж (песок).

Ширина = 50 см.

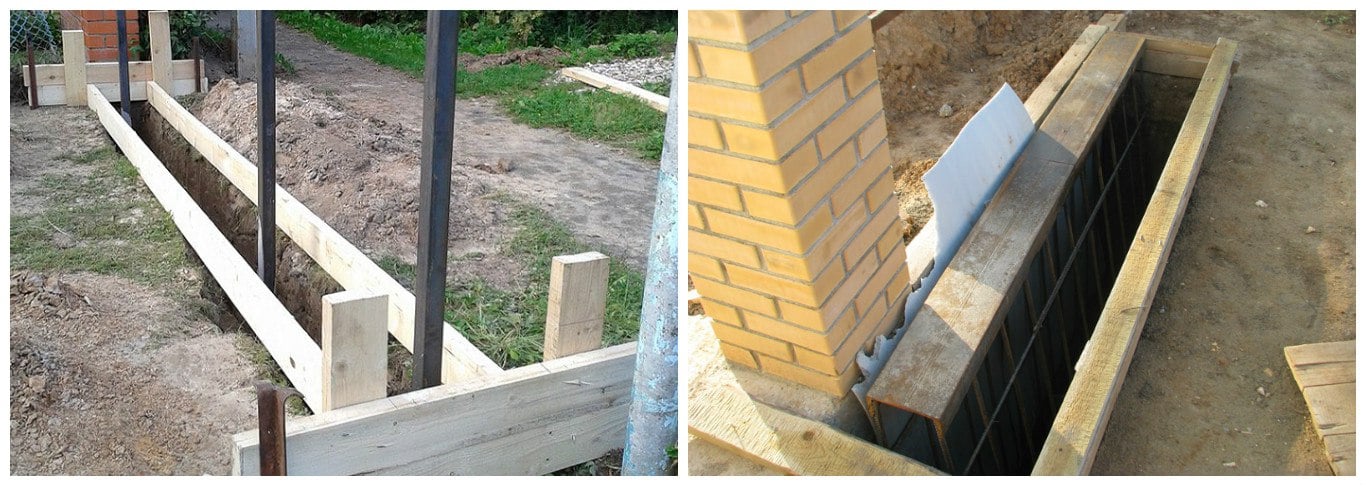

После того как яма готова, соорудите опалубку из дерева. Таким образом после заливки бетоном вы получите аккуратную форму фундамента и избежите осыпания стенок ямы при заливке.

Бетонный фундамент обязательно нужно укрепить металлическим каркасом (закладная). Закладная изготавливается из металлических прутьев, сетки или используются готовые закладные для откатных ворот. Закладную помещают в яму, выравнивают и закрепляют.

После того как вы установили закладную, нужно сделать ровное основание для откатных ворот. Его можно сделать 2-мя способами:

1. Основание из швеллера

Швеллер крепится к закладной и выравнивается «в ноль» относительно уровня ворот. К швеллеру впоследствии будет крепится монтажная пластина с опорными роликами и привод откатных ворот. Швеллер рекомендуется использовать толщиной не менее 16мм.

2. Основание из уголков + небетонируемая рама.

Уголки располагаются перпендикулярно воротам на расстоянии 20-30 см друг от друга. После заливки к ним приваривается небетонируемая рама с опорными столбами.

Тут важно отметить, что уровень пластин должен быть ниже «нуля» ворот на высоту небетонируемой рамы.

Бетонируемая опорная рама — это готовая конструкция основания и опорных столбов, которая сварена, оцинкована и покрашена порошковой краской на заводе. К раме уже приварены шпильки для монтажа роликовых опор.

Небетонируемая опорная рама — та же конструкция, только без бетонируемых закладных элементов. Приваривается к готовому фундаменту.

У такой конструкции есть ряд преимуществ, главное из которых — ворота становятся полностью независимыми от опорных столбов забора. Поэтому при сдвигах грунта у нас остается больше свободы действий для выравнивания.

Готовая бетонируемая рама

Также можно купить готовую конструкцию основания и закладных для откатных ворот (например Doorhan). В таком случае остаётся только грамотно установить её и произвести бетонирование.

Преимущества:

  • Скорость установки
  • Оцинковка и порошковая покраска в заводских условиях
  • Монолитность конструкции
  • Независимость от столбов проёма
  • Внешний вид

При установке готовой бетонируемой рамы, ворота будут отстоять от забора на длинну опорных столбов. Поэтому на противоположной стороне устанавливается столб-ловитель.

Кстати в таких опорных столбах очень удобно прокладывать питающий кабель для сигнальной лампы и фотоэлементов.

Заливка фундамента

  1. На дно ямы засыпаем слой песка около 20 см и утрамбовываем его. Это делается для того чтобы весной фундамент не «повело».
  2. Устанавливаем закладную (той конструкции которую вы выбрали) и выравниваем её по горизонтали и вертикали.
  3. Подводим кабель для питания привода, фотоэлементов и сигнальной лампы.
  4. Закрепляем конструкцию жгутами/скобами/сваркой и тд., чтобы при заливке бетоном элементы не сместились.
  5. Подготавливаем раствор бетона. Рекомендуемое соотношение: 1 часть цемента с маркой не ниже 500, 0.3 мелкого песка, и 0.2 частей щебня фракции 10 мм. Используйте бетон с высокими характеристиками прочности.
  6. Залить бетон в приямок. В процессе заливки утрамбовывать и распределять бетон равномерно по всей поверхности. Заливать бетон нужно до уровня монтажного основания (швеллера/уголков/опорной рамы).
  7. Застывание бетона. Прежде чем приступить к дальнейшим работам по установке откатных ворот, должно пройти минимум 48 часов, пока бетон не застынет. Приблизительно через неделю бетон становится максимально прочным.

Перед финальной заливкой фундамента убедитесь что вы подвели питание для привода, фотоэлементов и сигнальной лампы.

Если вы решились заливать фундамент зимой, то учтите, что бетон в минусовую температуру застывает дольше чем обычно — от 12 дней (для сравнения — летом от 5 дней).

2. Фундамент на винтовых сваях.

Обладает следующими преимуществами:

  • Можно устанавливать даже в зимнее время.
  • Подходит для нестабильного грунта.
  • Быстро устанавливается (не надо ждать осадки бетона)
  • Достаточно надежный, так как операется на глубину ниже промерзания.

Подробнее об этом типе фундамента мы расскажем в отдельной статье.

Как сделать фундамент для откатных ворот

Откатные ворота, являясь одной из самых надежных и прочных конструкций, в последнее время приобрели большую популярность. Установив их, можно не беспокоиться о безопасности своего дома и надолго забыть о ремонтных работах.

Однако важно правильно изготовить фундамент под ворота, так как это основа для опор, позволяющая створкам свободно двигаться. На фундамент приходится нагрузка всей конструкции, так что от правильности установки будет зависеть исправность ворот и продолжительность их срока службы.

Фундамент делает конструкцию удобной для использования, полностью раскрывая ее возможности. Если он установлен неправильно, то могут возникнуть проблемы в работе всей конструкции, а так же автоматики. Поэтому перед работой необходимо точно рассчитать величину, глубину и расположение элементов. Для нахождения оптимального решения пригодится схема или чертеж.

Подготовка к заливке фундамента для откатных ворот

Фундамент для откатных ворот трудно назвать стандартным, поэтому следует точно рассчитать его параметры, определить оптимальное место и затем уже приступать к выкапыванию траншеи.

Фундамент для откатных ворот чаще всего устанавливается с внутренней стороны конструкции, с краю от проездной линии. Раствор следует заливать с той стороны, в какую будет открываться створка. Так же необходимо следовать правилам, помогающим создать надежную конструкцию. Ширина фундамента должна быть не меньше половины ширины проема ворот, то есть более 60 см. Полезно знать глубину промерзания грунта, чтобы выкопать траншею ниже этого уровня.

Правильная разметка будущей траншеи

Данный этап очень важен, поэтому следует отнестись к нему достаточно серьезно. Схема фундамента под откатные ворота начинается с разметки места для ямы. Отмерьте расстояние, равное половине ширины проема. От забора отступите внутрь территории на 50 см. Таким образом, станет понятен фронт предстоящих работ, связанных с закладкой основы для конструкции.

Как подготовить закладной элемент?

Для фундамента понадобится швеллер, равный длине траншее, куда он устанавливается. Для этого берется арматура длиной 1 метр, которая приваривается к основанию в поперечном и продольном направлениях. Закладная всегда опускается в готовую яму арматурой вниз.

Роем траншею, закладываем каркас

После того, как схема фундамента для откатных ворот готова и продуманы мельчайшие детали, пришло время воплощать проект в реальность. Первым делом нужно выкопать траншею, соответствующую размерам ворот и месту их расположения. Затем следует соорудить арматурный каркас из металлических прутьев, сваренных между собой в виде решетки.

Каркас закрепляется строго горизонтально на 10 см ниже поверхности земли. Важно его хорошо зафиксировать, чтобы не произошло смещения во время заливки раствора. Чертеж фундамента откатных ворот будет способствовать правильной закладке каркаса и дальнейшей правильной эксплуатации конструкции.

Заливка раствора

Следующий этап – заливка заранее подготовленного бетонного раствора. Он не должен быть слишком густым или жидким. Для прочности и долговечности нужно добавить щебень. Для раствора используются следующие пропорции: два ведра песка и шесть аналогичных емкостей цемента. Если используется щебень, то его берется также два ведра. Смесь разводится с водой и тщательно перемешивается.

Яма заливается не полностью. 1/3 часть следует оставить, чтобы была возможность правильно разместить поперечные швеллеры, фиксирующиеся по сторонам арматурного каркаса. Когда швеллеры приварены к арматуре, то  фундамент для откатных ворот заливается полностью. Остается дождаться его полного высыхания, которое происходит в течение 7-14 дней в зависимости от времени года и погодных условий. Когда фундамент залит по правилам, то поперечные швеллеры хорошо выровнены и находятся на 5-6 см ниже проезжей поверхности. Поверхность должна быть идеально ровной.

Особенности установки швеллера

После того как фундамент под откатные ворота полностью высох, необходимо приварить основной швеллер и балку для электропривода. Здесь большое значение имеет учет толщины створок конструкции, что позволяет избежать препятствий во время их движения.

Перед установкой электропривода фиксируется закладная из металла. Для надежности она приваривается к колонне арматуры. Благодаря такому строению, фундамент приобретает дополнительную прочность. Для законченного внешнего вида видимую часть фундамента закрывают тротуарной плиткой.

Если вы решили установить откатные ворота и испытать все преимущества их использования, то понадобится определенный опыт и знания по заливке фундамента, составлению верных расчетов. Однако не всегда представляется возможным справиться с этим самостоятельно. Именно поэтому, если вы не уверены в своих силах, то лучше обратиться к специалистам. Они знакомы со всеми нюансами и профессиональными секретами, необходимыми для правильной закладки фундамента и последующего беспрепятственного функционирования откатных ворот. Мы готовы предложить свои услуги в этой области. Доверьте работу нашим профессионалам, которые не просто дадут ценные советы, но и безупречно выполнят работу с учетом всех индивидуальных пожеланий клиента и особенностей эксплуатации готовой конструкции.

Схема и чертеж фундамента для откатных ворот

Прежде чем приступить копать, вы должны иметь представление как выглядит схема фундамента под откатные ворота. Сейчас мы вам покажем, как выглядит схема фундамента, что и где у вас должно находится по отношению к проему.

Схема основания для откатных ворот

Ниже приведен пример чертежа для проема 4 метра

Глубина рассчитывается так, к глубине промерзания грунта (узнайте какой в вашем регионе) + 10 сантиметров. Для примера на схеме мы рассчитали для глубины промерзания 1200 мм.




Требования по расположению основания — смотрим на схему

1.    Находится впритык к забору
2.    Находится в одной линии с проемом
3.    Поверхность должна быть ровной без уклона.


Чертеж фундамента под разджвидные ворота  — 2 варианта


2 варианта чертежей устройства основания:

а) Стандартный фундамент
б) В две ноги



Вы можете использовать любой из них на выбор, нельзя назвать какой-то лучшим или худшим. Оба считаются правильными. Как правило первый вариант используют для утяжеленных конструкций весом от 500 кг.

Вариант б) менее трудозатратный и более экономный, так как меньше нужно копать и соответственно бетона потребуется меньше. Также для изготовления закладной вместо арматуры вы можете использовать трубу диаметром от 80-100. Если вам нужен чертеж арматурного каркаса или хотите узнать какой швеллер лучше подойдет, для этого советуем вам прочесть соответствующую статью.

Закладная (швеллер) для откатных ворот, чертеж, фото.

Как сделать ленточный фундамент своими руками

Размеры фундамента под откатные ворота 4,5,6 метров

Как установить закладную

Как правильно залить фундамент

Как установить закладные для столбов ворот

Фундамент для откатных ворот: правила монтажа

При покупке дачи или загородного участка, первым делом практически каждый владелец старается заняться обустройством ограждения и ворот. К тому же ворота должны быть красивыми, современными и максимально функциональными.

Поэтому к этой категории больше всего подходят откатные ворота. Для нормального функционирования конструкции откатных ворот требуется устройство хорошего фундамента.

Фундамент откатных ворот

Именно он является основным элементом в креплении конструкции, а значит, его устройство нуждается в особом подходе.

Чтобы сделать фундамент для откатных ворот, потребуется немного потрудится, хотя это того стоит.

Проектирование

Как для откатных ворот, так и для фундамента понадобится схема, в которой будут указаны все его параметры. Схема включает в себя: ширину, длину, глубину. К тому же в ней описываются все используемые материалы.

Также схема должна содержать доскональный чертеж со всеми размерами. Руководствуясь ими, вы сможете легко разобраться, что требуется делать в данной конструкции.

Чертежи фундамента откатных ворот

Подготовка инструментов и материала

Прежде чем сделать своими руками фундамент понадобятся такие инструменты:

  • бетономешалка;
  • сварочный аппарат;
  • лом;
  • строительный уровень;
  • рулетка;
  • лопата.

Также для него необходимы следующие материалы:

  1. Бетонный раствор, причем от его качества зависит прочность фундамента для откатных конструкций.
  1. Арматура, для армирования конструкции.
  1. Металлический швеллер, именно на него крепятся привод и консольные блоки для откатных ворот.

Схема ворот и фундамента под ворота

Изготовление фундамента

Перед его устройством своими руками, вам понадобится схема, в которой уже указаны все размеры.

  1. Для начала необходимо под него подготовить разметку ямы. От плоскости забора отступается около 50 см, это и будет ее ширина. Длина ее должна составлять ½ часть откатных ворот, чтобы они были по максимуму устойчивы.
  1. Затем своими руками выкапывается яма, ее глубина должна быть около метра, но не меньше глубины промерзания, в северных районах она может достигать 1,5 м.
  1. Далее на дно получившейся траншеи необходимо уложить подушку из песка и гравия, ее высота должна составлять 15 см. Когда сделанная своими руками траншея будет полностью подготовлена, нужно приступить к изготовлению закладного элемента под откатные ворота.
  1. Чтобы его сделать понадобится металлический швеллер 20 и отрезки арматуры (d14). Для сборки закладного элемента снова потребуется схема. Швеллер усиливает основание, ведь если фурнитуру установить прямо на фундамент, то конструкция не будет такой прочной из-за своего веса.
  1. Длина швеллера должна составлять длину траншеи, а арматурные стержни соответствовать ее глубины. Для сборки закладного каркаса, нужно по краям швеллера приварить арматуру по 4 штуки с каждой стороны. Чтобы арматурный каркас был как можно прочнее, его соединяют стальными перемычками, с той же самой арматуры.

Фундамент для откатных ворот

  1. Далее необходимо подготовить раствор. Сделать его своими руками совсем не сложно, особенно если имеется бетономешалка. Для этого необходимо учитывать такое соотношение: на 4 мешка цемента потребуется 0,5 куба песка и 0,3 куба мелкофракционного щебня.
  1. Перед заливкой своими руками, закладной элемент опускается в траншею. Затем с помощью уровня проверяется горизонтальность закладного каркаса, следите, чтобы замеры были сделаны точно, так как это в дальнейшем повлияет на работоспособность конструкции. Также нужно не забыть, что уровень фундамента, должен соответствовать уроню грунта.
  1. Потом можно своими руками начинать заливать фундамент. При заливке бетон утрамбовывается, чтобы не оставалось внутри воздуха. Также нужно учитывать, что закладной элемент не должен перекрываться раствором, потому как в дальнейшем ворота не смогут быть правильно установлены. Чтобы фундамент для откатных ворот достиг своей прочности, необходимо произвести выдержку около двух недель.

После того как фундамент полностью застынет можно начать устанавливать ворота. Как вы уже поняли, что сложного здесь практически ничего нет, и все работы легко выполнить без дополнительной помощи.

Cхема фундамента для откатных ворот


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



При монтаже раздвижных ворот наличие фундамента является обязательным. Фундамент предназначен удерживать значительный вес створки и обеспечивать беспрепятственное и надежное движение ворот. Можно соорудить его самостоятельно, ведь схема фундамента для откатных ворот очень понятна и проста. Обладая только базовыми знаниями в строительстве, можно вылить аккуратную и прочную основу для своих ворот, если пользоваться правильной схемой и соответствующими материалами.

Устройство фундамента под ворота

Первый этап: чертеж конструкции и подготовка места

Опытный строитель справится с такой работой и без схемы, а вот новичку она необходима, чтобы детально подготовиться к бетонированию. Стандартная схема включает арматурный каркас, швеллер и автоматику для ворот. Найти соответствующий чертеж не сложно, но главное – точно в нем разобраться. Одна упущенная деталь может привести к оседанию конструкции и постепенному разрушению бетона.

Итак, схема подготовки фундамента для откатных ворот подразумевает:

  • расчистку места для фундамента;
  • чертеж конструкции;
  • рытье траншеи;
  • сваривание каркаса.

С расчисткой места все понятно – для движения створки требуется свободное место вдоль ограждения изнутри участка. Ворота откатываются либо вправо, либо влево от проема, поэтому со стороны отката не должны расти деревья, кусты или быть еще что-то, мешающее ходу полотна ворот. Грунт должен быть ровный, очищенный от всего лишнего.

С чертежом конструкции нужно разобраться детальнее, чтобы понимать предназначение каждого элемента. Исходя из параметров створки. Высчитывают необходимые размеры фундамента. Чем больший вес у полотна ворот, тем глубже бетонируется фундамент, чтобы при движении ворота не расшатывали его. Минимальная глубина траншеи составляет 1,2 м, чаще всего делают 1,5 или 1,8 м. При ширине 50-60 см, длина фундамента должна составлять половину длины створки, а располагаться он должен вплотную к несущему столбу.

Стандартная схема фундамента под ворота

Край фундамента делают вровень со столбом, он не должен выступать в проем ворот. Для прочности фундамент армируют металлической П-образной решеткой, для которой используют арматуру сечением 16 мм. Сверху на решетку приваривают швеллер 200 мм, потом к нему будет крепиться консоль фурнитуры. И решетка, и швеллер выполняют важные функции, поэтому их использование при бетонировании является обязательным. Это обеспечит надежную эксплуатацию на очень длительный период. Теперь, когда откатные ворота схема фундамента детально изучены, можно рыть траншею.

Подготовка к бетонированию

Рытье траншеи – простой процесс, не требующий специальных знаний. Яма должна быть ровной и соответствовать параметрам.

Следующий этап включает сваривание каркаса, поэтому понадобится:

  • арматура 16 мм;
  • небольшие швеллера 180 мм;
  • швеллер 200 мм;
  • сварочный аппарат.

Сборка арматурного каркаса

Сначала сваривают между собой несколько длинных отрезков арматуры, чтобы получилась П-образная основа. Потом длинные пруты связывают короткой арматурой при помощи сварки. Полученную решетку опускают в яму, дно которой предварительно засыпано слоем песка. Установив каркас на песчаную подушку, его необходимо немного сдвинуть от края траншеи к забору и зафиксировать вертикально. Верх арматуры должен быть ниже линии грунта на 4-5 см, и при этом располагаться ровно по горизонтали. Даже небольшое смещение вниз или в сторону сделает конструкцию неровной и затруднит движение створки.

Например, если фундамент сместится вертикально, между полотном ворот и бетоном зазор будет неравномерным, что очень заметно. Горизонтальное смещение увеличивает зазор между ограждением и воротами. Поэтому, устанавливая каркас надо проверять его положение уровнем, а по завершению установки обязательно фиксировать распорками.

Так выглядит готовый каркас

Как показывает схема фундамента откатных ворот, соблюдение пропорций в каркасе и правильная установка гарантируют не только надежную службу всей конструкции, но и очень аккуратный вид ворот.

Технология заливки фундамента

Траншею с установленным каркасом заливают цементным раствором. Делать это нужно в два-три приема, давая подсохнуть предыдущему слою. Когда арматурная решетка залита раствором на три четверти, между выступающими частями каркаса продевают горизонтальные швеллера и, выравнивая их, надежно фиксируют сваркой. Теперь приваривают продольный швеллер, поверхность которого должна находиться вровень с грунтом. Заливают все раствором и оставляют высыхать.

Если все сделано правильно, схема фундамента под откатные ворота подобрана верно, а также использованы соответствующие материалы, то фундамент и сами ворота прослужат качественно и очень долго.

Видео по обустройству фундамента под сдвижные ворота

Фундамент под откатные ворота длиной 4 метра: схема

Сегодня большой популярностью среди застройщиков пользуются откатные ворота. Конструкцией такой системы предусмотрено наличие специального фундамента и закладной. Это связано с большой парусностью полотна таких ворот, особенно при сильных ветрах.

Поэтому необходимо соорудить фундамент под откатные ворота длиной 4 метра для того, чтобы обеспечить всей конструкции достаточную устойчивость и прочность.

Технология сооружения фундамента

Процесс установки таких ворот предполагает сооружение надежного основания. В зависимости от состава грунта, выбирается тип фундамента. Наиболее распространенным способом создания прочной основы раздвижной системе является бетонирование под опоры ее конструкции.

Технологией предусмотрены следующие строительные этапы:

  • Разметка участка;
  • Земляные работы;
  • Монтаж армирующего каркаса;
  • Установка закладной;
  • Бетонирование.

Все строительные работы должны проводиться в соответствие с разработанным проектом, предусматривающим использование определенных материалов и оборудования. Перед началом сооружения такой конструкции тщательно изучается состав грунта на участке.

Подготовительный этап

Профессиональные строители утверждают, что устойчивость откатных ворот и длительный срок их службы напрямую зависит от надежной и прочной бетонной основы. Она должна сооружаться по всем нормам, выдерживая технологические требования.

Правильно устроенный фундамент способен обеспечить всем механизмам бесперебойную и длительную эксплуатацию. Более тяжелой конструкции должна соответствовать более мощная «подушка».

Вначале производится разметка земельного участка, согласно плану.

Для устройства фундамента под откатные ворота длиной 4 метра необходима площадка размером половины проема такого портала. Соответственно, для четырехметрового проема нужно обеспечить участок под основание длиной приблизительно 2 м. Его ширину обычно делают 0,5 м. Размечается площадка под котлован с внутренней стороны ворот в стороне от проезда.

На практике, бетонное основание располагается с той стороны проема, в которую будет открываться створка ворот.

Разметка участка производится при помощи колышек, веревки или проволоки. Необходимо обеспечить прямые углы, проверить которые можно при помощи строительного угольника с длиной сторон не меньше 1 метра. Колышки вбиваются по углам, после чего натягивается веревка.

Этап земляных работ

После проведения разметки площадки приступают к выкапыванию котлована, глубина которого обычно выполняется в пределах 1,7 м, в зависимости от уровня промерзания почвы. Такие параметры определяются средними показателями климатических условий региона. Они обычно указаны в документах по строительной геофизике и климатологии.

Стандартные модели ворот такого типа рассчитаны на определенный размер котлована, минимальная глубина которого составляет 1,5 м при ширине 0,5 м.

Выкапывание ямы под фундамент можно производить как вручную, так и с применением специальной техники. Учитывая небольшие размеры котлована, такие работы лучше всего выполнять без привлечения технических средств.

Важно! Формирование такого котлована требует аккуратности и соблюдения точных размеров, что вполне возможно при использовании традиционного ручного инструмента.

На дно выкопанного котлована, который является основой для установки силовой рамы под конструкцию сдвижных ворот, укладывается подушка, состоящая из слоя гравия и песка. Ее толщина обычно составляет от 10 до 18 см. Также производятся работы по уплотнению равномерно уложенной подушки с тем, чтобы исключить вероятность проседания будущего основания.

Монтаж закладной

На практике, в качестве опоры для конструкции ворот лучше использовать швеллер, к которому приваривается каркас из арматуры. Такой элемент будет основой для роликового механизма и автоматики.

Монтаж закладной выполняется в несколько этапов, а именно:

  • Отрезание швеллера определенной длины;
  • Отрезание стоек из металлического профиля;
  • Приваривание к швеллеру перпендикулярных элементов из профильной трубы;
  • Обвязка закладной металлическим каркасом из прутьев;
  • Проверка конструкции на соблюдение перпендикулярности и горизонтальности балки.

Закладная является наиболее важным элементом фундамента ворот откатного типа, поэтому ее монтаж производится с четким соблюдением всех размеров и уровней. После монтажа такой конструкции нужно установить опалубку в вырытом под нее котловане.

Установка закладной и ее заливка бетоном

Главным условием таких работ является обеспечение верхней плоскости несущего швеллера нулевого уровня, которым считается поверхность дорожного покрытия в области обустраиваемого проема с внутренней стороны. Вся конструкция закладной опускается в оснащенный опалубкой котлован швеллером вверх.

Важно! Выставляя закладную в котловане, ее горизонтальность обязательно проверяется при помощи длинного строительного уровня.

Надежный фундамент под откатные ворота длиной 4 метра обеспечивается правильно смонтированной конструкцией закладной и ее установкой в котловане с четким соблюдением горизонтальности уровней.

Выравнивание такой металлической основы в яме производится при помощи распорок из бруса или прутьев. После успешной установки закладной производится заливка котлована бетонной смесью.

Раствор бетона можно изготовить самостоятельно либо заказать на профильном предприятии. Второй вариант более подходящий, поскольку изготовленная в заводских условиях смесь более однородна и эластична. Заливая раствор в котлован, необходимо производить его уплотнение, используя вибрационное устройство.

Видео-инструкция:

После заливки бетона следует еще раз проверить уровень несущего швеллера.

Самостоятельная направляющая для автоматических откатных ворот стр.

Хотя существует множество способов установки направляющих для откатных ворот, обычно все сводится к одному из двух вариантов. Болт или бетон дюйм.

Основы трека.
Возможно, два основных принципа планирования дорожки для откатных ворот — прямые и последовательные. Я говорю «последовательный», потому что не обязательно, чтобы дорожка была ровной слева направо, но она должна быть последовательной. Другими словами, если ваша подъездная дорожка имеет постоянный перепад с одной стороны на другую, скажем, на 200 мм, то выходная часть вашей дорожки также должна опускаться на 200 мм, чтобы вся дорожка, которая вдвое превышает длину проема ваших ворот, падала на последовательный 400мм.Никаких взлетов и падений, но плавный, постоянный спуск.

Straight — это в значительной степени здравый смысл. Центр вашей дорожки обычно должен находиться на расстоянии около 100 мм от направляющего столба или пирса для ворот толщиной 50 мм. Этот размер будет варьироваться в зависимости от конфигурации ролика толщины ворот.

Какой тип пути?
1. Гусеница с болтовым креплением — эта гусеница предполагает, что у вас есть поверхность, к которой можно прикрутить болтами. Обычно будет достаточно существующей бетонной подъездной дороги или, в некоторых редких случаях, хорошо обеспеченной и ровной кирпичной плитки, если транспортный поток не является интенсивным или постоянным. Я знаю профессиональных установщиков, которые предпочитают полностью уложить бетонный цоколь, а затем прикрутить дорожку болтами. Их аргумент заключается в том, что использование гусеницы с болтовым креплением дает им гибкость и позволяет заменять секцию в случае повреждения. Когда они прикреплены болтами к существующей подъездной дороге, нет ничего необычного в том, чтобы увидеть задний край рельсового пути или «сходящуюся» секцию с кронштейнами или опорами с интервалами в 500 мм, которые либо прикреплены болтами к существующей стене, либо забетонированы в точках основания. Это приемлемо в большинстве случаев, так как на этом участке не будет трафика.
2. Бетон в рельсовом пути — цельный бетонный цоколь — обычно 250 мм x 250 мм x двойная ширина ворот с заделанным бетоном в рельсе. При необходимости можно добавить армирование. Бетон в дорожке предназначен для простого вдавливания в бетон, и мне легче залить мой цоколь, получить мои базовые уровни, протолкнуть мою дорожку и закончить, однако многие предпочитают устанавливать дорожку с опорами перед заливкой, заливкой по трассе и просто добиваю позже. При заказе бетона необходимо знать, сколько и какого типа.Две смеси, которые мы используем чаще всего, известны как 20/20/80, что представляет собой стандартную смесь для фундамента, и 25/10/80, которая, как правило, немного легче в отделке, но более дорогостоящая. Чтобы рассчитать количество, умножьте ширину цоколя на его глубину и длину в метрах, чтобы получить кубический объем. Пример: мой цоколь 0,25 x 0,25 x 12 метров = 0,75 кубических метра. Теперь у вашей местной бетонной компании может быть минимальное количество, например, 1 кубический метр, но, по крайней мере, вы знаете, что у вас достаточно.


3. Цоколь бетонный, с возможностью завершения проезда.Это наиболее распространенный тип пути, который представляет собой просто бетонный цоколь, залитый для обеспечения чистоты проезжей части, будь то дорожка для укладки кирпичной тротуарной плитки или асфальт и т. Д. Для получения различных конечных результатов можно использовать несколько разных уровней (см. Ниже). Эта гусеница имеет максимальную прочность за счет армирования, а зона схода гусеницы также хорошо поддерживается арматурой.

КАК | Установка автоматических откатных ворот — Pearson + Projects

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность.Я заказал свои ворота в GetaGate, у которой есть широкий ассортимент алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они упрощают выполнение этого проекта домовладельцам и разнорабочим на выходных — с правильными продуктами и аксессуарами.

Шаг 1. Планирование и выбор ворот

Все подъездные пути индивидуальны, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы при открытии ворот.

Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой можно будет катиться через раздвижные ворота. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше). Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя поверхность стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для стойки улавливателя. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.

Шаг 3: Путь ворот

Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять. Используя тесьму или прямую кромку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы.Начните с нескольких винтов на каждой длине гусеницы, чтобы сначала зафиксировать их в нужном положении, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота плашмя на землю на что-нибудь мягкое. Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4. Направляющий кронштейн

После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособиться к тому, насколько далеко ваши ворота находятся от забора. — надежно закрепите кронштейн на стойке.

Шаг 5: Улавливатель ворот и стопор

Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути.Исправлено получение поста для получения ворот при закрытии.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот. Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с уловителем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

  • Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

  • Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

  • Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем, как прикрепить стойку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

  • Возможно, вам придется отрезать последнюю длину стойки по размеру ворот.

  • Последний этап подключения и включения мотора я согласовал с электриком.

Шаг 7: Вытащите пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

Универсальное решение для легких, средних и тяжелых откатных ворот |

Эта простая, но мощная система подходит практически для всех применений для откатных ворот. Герметичные подшипники и покрытые ролики позволяют избежать многих обычных проблем, связанных с обслуживанием и эффективностью из-за погодных условий. Они также помогают соответствовать стандартам безопасности ворот UL325 и ASTM F2200.

Вся продукция производится в Италии на заводе Fratelli Comunello , мировом лидере по производству фурнитуры для ворот . Техническое новшество в системе по сравнению с традиционными откатными воротами заключается в том, что все ворота консольно отрываются от земли без каких-либо роликов, движущихся по земле. Это обеспечивает свободное движение ворот на неровной поверхности и снижает износ ворот и любой установленной автоматики для ворот. Герметичные подшипники на каретке не требуют обслуживания или смазки. Кроме того, это придает воротам красивый чистый вид с минимальным количеством видимого оборудования.Это инженерное решение также уменьшает длину противовеса, что приводит к уменьшению общей длины затвора.

Нижняя направляющая доступна из оцинкованной стали, алюминиевой направляющей и нержавеющей стали и может служить решением для любого типа проекта роликовых ворот. Система откатных ворот DuraGates путем сварки или механического крепления ворот к нижней направляющей может использоваться с любым материалом ворот, таким как сталь, дерево, винил, алюминий, звено цепи и т. Д.

Выбор модели зависит от сочетания размера проема и веса ворот. Исходя из комбинации, к вашему проекту могут подойти несколько моделей. Чем тяжелее модель, тем меньше противовес (хвостовая часть ворот), что становится все более важным при ограниченном пространстве. Наш конфигуратор консольных ворот предоставит вам оптимальный выбор модели, включая размеры задней части ворот, положение кареток и необходимый размер фундамента.

Фурнитура в сочетании с рядом предлагаемых нами высококачественных автоматов для ворот является действительно долгосрочным и комплексным решением для любых консольных откатных ворот. Отправьте нам данные о ваших откатных воротах для получения индивидуальной конфигурации ворот
Запрос цены

Ворота подъездной дороги для деревянного забора или экранирующего материала

При строительстве подъездных ворот у вас есть два основных варианта: откатные ворота или распашные ворота.

Оба варианта являются отличными и могут быть полезными по разным причинам, но в зависимости от деталей вашего конкретного проекта один может быть лучше другого. Если вы не уверены, какой тип ворот вам нужен, прочтите приведенные ниже определения, чтобы решить, какой шаг предпринять дальше.

Давайте посмотрим на детали каждого:

Распашные: Распашные ворота отлично подходят для большинства коротких ворот и наиболее эффективны для ворот длиной 14 футов или меньше. Если ваши ворота 10 футов или меньше, построение одинарных ворот является жизнеспособным вариантом, предлагая устойчивую раму и небольшое сопротивление или сопротивление. Если ваши ворота будут автоматизированы, хорошей идеей будет использование резинового амортизатора или упора.Вы не должны проходить более 12 футов в длину с распашными воротами.

Если длина ваших ворот составляет 10 футов или более, строительство ворот с двойным приводом — лучший вариант для распашных ворот длиной от 10 футов до 20 футов. Если вашему забору не нужна автоматизация, вы можете построить 20-футовые ворота. Если ваши ворота будут иметь длину более 20 футов, мы рекомендуем раздвижные ворота с V-образной направляющей.

Раздвижные: Откатные ворота отлично подходят для ворот любой длины, но преимущества особенно проявляются при длине 14 футов и более.Fence Supply Inc. рекомендует использовать систему v-track, предлагая простой в установке и легко расширяемый вариант. Его можно открыть вручную без устройства открывания ворот, но можно добавить устройство открывания ворот в будущем. Он также останется устойчивым при сильном ветре. Если вы будете открывать ворота редко, например, несколько раз в месяц, тогда вам действительно не нужны автоматические ворота. Но если ваши ворота будут использоваться часто или их длина превышает 10 футов, мы рекомендуем использовать автоматические ворота.
__________________________________________________

V-образные ворота

При строительстве откатных ворот для деревянного забора мы рекомендуем использовать ворота с V-образным профилем, чтобы создать долговечные, хорошо построенные ворота, которые будут работать практически в любой ситуации. В этом варианте используется набор колес и направляющих роликов для плавного скольжения по устойчивой железной гусенице. Ворота с V-образным профилем обеспечивают стабильность и соосность, и они намного более эффективны по сравнению с некоторыми из обычно используемых самодельных вариантов, которые построены из железа с 1-дюймовым углом и плоских пластин.

Чтобы собрать и создать свои ворота с V-образной направляющей, мы рекомендуем следующие шаги:

1. Правильная установка столбов будет неотъемлемой частью строительства прочных и долговечных ворот. Для ворот высотой шесть футов используйте столб размером 4 x 4 x 10 футов.Для восьмифутовых ворот используйте столб размером 4 x 4 x 12 футов. Чтобы определить ширину, на которую вы закопаете стойки, измерьте все ваши материалы (направляющие ролики, стальную раму, дерево и т. Д.), А затем добавьте ½ дюйма.

Идеальная установка будет использовать 5 постов:

а. 1 фиксатор

г. 4 направляющих стойки

Минимальная рекомендуемая глубина для заглубления столбов — 3 фута. Эта глубина должна увеличиваться в плохих почвенных условиях.

Этот макет стойки обеспечивает наиболее надежную и безопасную установку.С четырьмя направляющими стойками ворота буквально заперты, и у них нет шансов упасть или соскользнуть с пути. Эта установка также делает практически невозможным подъем или снятие ворот.

2. Фундамент для вашей системы ворот с V-образным профилем жизненно важен для обеспечения правильной и эффективной работы ваших ворот. Важно, чтобы V-образная гусеница была как можно более ровной, чтобы V-образные колеса могли правильно скользить по гусенице. Компания Fence Supply Inc. рекомендует установить бетонный опорный бордюр шириной 12 дюймов и толщиной 6 дюймов в качестве фундамента под V-образной направляющей, где бы она ни была проезжая.

Если бетон не подходит для вашего проекта, вот несколько альтернатив:

  • Балка двутавровая со стойками
  • Асфальт. Этот вариант необходимо закрепить арматурным стержнем 3/8 дюйма. R-образная штанга должна быть забита на глубину 12 дюймов и заподлицо с V-образной направляющей и приварена к ней сваркой в ​​лужу. Этот вариант следует использовать только тогда, когда крепление к бетону невозможно. Срок службы этой опции будет определяться типом движения транспортных средств.

3. V-образная направляющая представляет собой специализированную предварительно отформованную сплошную полосу из оцинкованной стали.В V-образной направляющей предварительно просверлены отверстия каждые 12 дюймов.

4. На каждые ворота необходимо два клиновых колеса. Хотя дополнительные V-образные колеса могут показаться полезными, Fence Supply Inc. рекомендует никогда не использовать более двух V-образных колес, поскольку это на самом деле контрпродуктивно и может привести к нарушению центровки ваших ворот. Для шестифутовых ворот рекомендуется четырехдюймовое V-образное колесо Kodiak. Для восьмифутового затвора рекомендуется шестидюймовое V-образное колесо Kodiak.

5. Для ворот необходимо использовать четыре 6-дюймовых направляющих ролика.Также подойдут два регулируемых узла направляющих роликов. Присоедините направляющие ролики к стойке.

Стальные рамы для дерева или твердых поверхностей

Fence Supply Inc. верит в обеспечение прочной рамы с помощью оцинкованной рамы 2 x 2 дюйма. Это самый важный компонент долговечности вашей системы ворот. Для оптимальной легкости открывания и закрывания ворот дизайн чрезвычайно важен при рассмотрении вопроса об автоматизации ваших ворот. Следующее иллюстрирует идеальную конструкцию ворот:

  • Шесть футов в высоту: этот стиль имеет 3 горизонтальных направляющих и вертикальные направляющие, расположенные максимум на 8 футов по центру.Это обеспечивает оптимальную стабильность и структурную целостность.
  • Восьмифутовая высота: этот стиль включает в себя 4 горизонтальных направляющих и вертикальные направляющие, расположенные максимум на 8 футов по центру. Это обеспечивает оптимальную стабильность и оптимальную целостность.
  • При строительстве ворот размером более 25 футов, особое внимание следует уделить конструкции ворот. Пожалуйста, проконсультируйтесь с Fence Supply Inc. относительно ваших конкретных потребностей.
  • Рама, изготовленная из оцинкованной стали 2 ″ x 2 ″, обеспечивает долгие годы неприхотливого обслуживания.

Установить откатные ворота | Как вести

При установке откатных ворот вы можете выбрать различные варианты установки. Основываясь на многолетнем опыте и исследованиях, мы рекомендуем использовать эту систему для обеспечения стабильности, простоты и внешнего вида. Это подходит как для деревянных откатных ворот, так и для ворот из кованого железа / металла и выдерживает любую ширину и высоту. Основным преимуществом этого является то, что он исключает любую дополнительную сварку или изготовление на месте, поскольку все необходимые детали поставляются (с покупкой ворот или без нее).
ВАЖНО : Для каждой установки раздвижных ворот необходимы БЕЗОПАСНЫЕ КРАСКИ, где может произойти защемление. Это не входит в наши комплекты, но может быть добавлено.

Итак, давайте рассмотрим основы установки. Прежде всего, выбирая откатные ворота, убедитесь, что у вас достаточно места. Для проема среднего размера 10 футов (3 м 058 мм) вам потребуется дополнительно 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — следовательно, по крайней мере 3 м 958 мм слева или справа от привода. .Однако для больших проемов (скажем, 6 м) вам потребуется вылет примерно 1,6 м.

Во-вторых, большинство откатных ворот делятся на две части. Они скрепляются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая будет включать выступ. Кованые ворота спроектированы таким образом, что в закрытом положении спереди они выглядят как стандартные ворота, где виден весь край рамы и т. Д. Вам необходимо установить предохранительную кромку на открывающуюся и закрывающуюся заслонку ворот.Это гарантирует, что, если ворота поразят любого человека / объект, двигатель обнаружит это и остановится / обратится.

Вы получите 2 металлических приемных поста. Оба будут достаточно длинными, чтобы их можно было установить под землей. У них также будут сборные защелки для ворот (по 2 на столб). Они устанавливаются примерно на 150 мм вниз от верха столба и на 300 мм вверх от уровня земли, и для большинства откатных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край столба совпадал с краем существующей стойки / стены, а другой — в конце отведенного пространства.

Пост поддержки. Снова в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки / стены. Нейлоновые ролики (прикрепленные к опорной стойке) будут установлены в пределах «U» железнодорожных Thats, прикрепленном к скользящему вороту. Это гарантирует, что ворота остаются в вертикальном положении и легко открываются / закрываются. безопасности кромок должны быть установлена ​​по обе стороны от опорной стойки, как это улавливание области.

Трек.Мы рекомендуем (и только поставляем) дорожку в грунте, поэтому необходимо будет использовать бетон (или аналогичный). Длина будет равна ширине проема проезжей части (x2) плюс выступ ворот. Будет видна гусеница высотой около 20 мм. Для удобства открывания и закрывания направляющую устанавливайте как можно ровнее.

Колеса установлены в нижней части ворот. В этот комплект легко добавить автоматизацию — мы рекомендуем BFT Ares

.

Автоматические откатные ворота — надежно защитите вашу собственность сегодня

Правильно установленные откатные ворота обеспечивают очень высокий уровень безопасности, особенно от попыток взлома.Тот факт, что они скользят вбок, означает, что за воротами остается много места, где должны были бы работать обычные распашные ворота, что значительно упрощает парковку автомобилей и тому подобное. Откатные ворота могут быть очень легко изготовлены до очень широких размеров, и обычно для работы требуется только 1 электродвигатель, что позволяет сэкономить деньги по сравнению с 2 двигателями, необходимыми для пары распашных ворот.

Откатные ворота делятся на две категории; Консольные и гусеничные системы.

Для консольных раздвижных ворот не требуется земляной путь — это может быть выгодно там, где подъездные пути наклонены, подъезды с интенсивным движением или когда требуется минимальное нарушение поверхности подъездной дорожки.

Основное конструктивное отличие от гусеничной системы состоит в том, что консольная система имеет нижнюю направляющую специальной секции, в которую входят два набора закрытых роликовых колес, установленных на заранее определенном расстоянии и прикрепленных к большому бетонному основанию фундамента.

Консольные раздвижные ворота примерно на 1/3 длиннее гусеничных кареток, дополнительная длина действует как противовес, так что ворота могут свободно скользить вперед и назад, поддерживаясь на всей ширине открывания / закрывания роликовыми колесами в нижней части рельс.

На одном конце имеется блокирующая стойка, а на другом — упоры, чтобы ворота не могли выскользнуть из своих креплений и упасть. Часто нижняя передняя кромка имеет колесо, которое входит в направляющую / башмак для обеспечения правильного зацепления при закрытии.

Откатные ворота обычно удерживаются вправо с помощью направляющей и ролика, расположенного на средней или верхней высоте направляющей. Harrogate Automation разработала новую систему, которая позволяет поддерживать ворота с помощью внутренних роликов.Это делает дизайн менее индустриальным и повышает безопасность ворот, так как традиционные опорные конструкции обычно должны быть защищены дополнительными кромками безопасности

Автоматические ворота для проезда (проектирование и установка)

Если вы хотите обезопасить свою собственность с помощью автоматических ворот, вы пришли в нужное место.

Нейт Даунс из Empire Fence широко известен как лучший специалист в области систем ворот.

Работая с Empire Fence, вы получите выгоду от его опыта и обучения в качестве сертифицированного проектировщика автоматизированных систем ворот и сертифицированного установщика автоматических ворот.

Empire Fence устанавливает автоматические электрические ворота для домовладельцев, жилых кварталов, владельцев коммерческой и институциональной собственности по всей Оклахоме, Арканзасу и Канзасу.

Мы можем спроектировать ваши подъездные ворота, чтобы они соответствовали эстетике почти заборного типа…

В качестве альтернативы, ваши ворота могут быть установлены для закрепления проема в стене в каменной или каменной стене.

В этом посте мы рассмотрим общие стили ворот подъездных путей, оператора и варианты доступа.

Свяжитесь с нами, чтобы обсудить ваш проект ворот ›

Стили ворот подъездных путей

Подъездные ворота доступны в различных материалах и вариантах дизайна.

Давайте взглянем на несколько.

Металлические ворота доступа Ameristar

Металлические ворота для проездов — это распространенный вариант воротного типа.

Металлические ворота обеспечивают отличную безопасность и представлены в большом количестве стандартных стилей.

Сегодняшние металлические ворота изготавливаются из алюминия или стали и могут иметь вид кованого железа без затрат или требований по уходу, как у традиционного кованого железа.

Современные промышленные образцы с надежными функциями защиты также доступны в линейке продуктов Ameristar.

Ворота ограждения из звеньев роликовой цепи

Ворота ограждения из звеньев роликовой цепи могут быть идеальным решением, когда вам нужен широкий доступ к проезжей части на охраняемой территории.

Для откатных ворот требуется меньшая занимаемая площадь, поскольку они не распахиваются при открытии.

По этой причине откатные ворота особенно хорошо подходят для широких проемов.

Доступен с шлифовальными роликами или консольным способом, не требующим контакта с землей.

Ворота подъездной дороги FenceTrac

Ворота FenceTrac обеспечивают сверхпрочные и очень приватные ворота подъездной дороги.

Доступны как одинарные, так и двойные распашные ворота (и откатные ворота)…

… система FenceTrac предлагает больше вариантов дизайна, так как вы можете выбирать из множества вариантов заполнения.

Обратите внимание на двойные распашные ворота FenceTrac ниже, установленные для защиты нашего собственного объекта Empire Fence в Талсе.

Деревянные ворота подъездной дороги

Деревянные ворота используются реже, когда речь идет о подъездных воротах.

Но деревянные ворота могут быть более экономичным вариантом, особенно если вы предпочитаете управлять воротами вручную, а не с приводом.

Мы можем установить автоматические приводы ворот на деревянные ворота, используя металлический каркас в качестве основы для ворот.

Операторы ворот подъездных путей

Теперь давайте посмотрим на варианты операторов ворот.

Хотя некоторыми воротами можно управлять вручную, автоматические открыватели ворот обладают рядом преимуществ, которые облегчают жизнь.

Двустворчатые или одинарные распашные ворота

Распашные ворота особенно хорошо работают в тесноте, где не подходят откатные ворота.

В зависимости от ширины проезжей части вы можете выбрать одинарные или двойные распашные ворота.

К операторам относятся линейные приводы для бытового или легкого использования, а также операторы коммерческого и промышленного использования.

В этих одинарных распашных воротах используется привод с линейным приводом, который устанавливается непосредственно на стойку.

Вот еще один распространенный стиль привода распашных ворот.

Поворотный рычаг Harmonic — это оператор, устанавливаемый на подставке.

В нем используется вертикальный вал, который приводит в движение неподвижный поворотный рычаг.

Эти приводы созданы для широкого спектра применений: от легких жилых домов до тяжелых или промышленных ворот на тяжелых воротах.

Откатные (откатные) ворота

Для более широких подъездных путей или входных проемов можно использовать откатные ворота.

В раздвижных воротах используются опорные ролики, идущие параллельно воротам.

Некоторые откатные ворота оснащены опорным колесом напротив гусениц, в то время как другие являются консольными, чтобы не допускать контакта с землей.

Солнечный открыватель ворот

При поиске автоматических ворот большинство людей используют проводные электрические ворота.

Однако.

Солнечная энергия может использоваться в качестве автономного источника питания для ворот, установленных в удаленных местах или местах с ограниченным доступом к электроэнергии.

Оператор шлагбаумов

Ворота с шлагбаумом традиционно используются в коммерческих или институциональных приложениях для доступа к стоянкам или гаражам.

Опции включают тяжелый трубчатый рычаг, отрывной рычаг, автоматический подъем, ручное управление и т. Д.

Органы управления доступом к воротам

Для управления работой ваших ворот необходимы элементы управления доступом.

Диапазон систем от брелков для дистанционного управления связкой ключей до домофонов и полных систем контроля доступа к собственности.

Клавиатурный доступ к воротам

Клавиатурный контроль доступа к воротам предлагает простой метод открытия или закрытия ворот.

Дистанционное управление

Дистанционное управление открывателями ворот доступно с многокнопочными передатчиками и опциями брелка.

Телефонная система входа

Телефонная система или домофонная система входа дают вам больше контроля над доступом для коммерческих приложений или закрытых жилых комплексов.

Бесконтактный считыватель карт

Бесконтактный считыватель карт обеспечивает проверку разрешения доступа с близкого расстояния, когда посетитель предъявляет свой RFID-брелок или ключ-карту для входа.

Считыватель RFID-меток дальнего действия

Считыватели дальнего действия работают с клейкими метками или метками для подвешивания зеркал заднего вида для проверки транспортных средств на расстоянии без необходимости взаимодействия с водителем.

Портал доступа сообщества

Портал доступа сообщества обеспечивает полную систему управления доступом для одной или нескольких точек входа.

Компоненты автоматизации и безопасности

Каждое приложение ворот отличается.

Позвольте нам помочь вам с полной системой.

У нас есть несколько дополнительных аксессуаров, которые сделают вашу систему ворот более безопасной и эффективной.

Аксессуары для автоматизации включают в себя: монтажную стойку, комплект камеры, датчики, фотоглазок, магнитный замок, Wi-Fi, расширенный диапазон, резервный аккумулятор, бесконтактные карты, брелки и многое другое.

Бренды приводов ворот

Empire Fence предлагает услуги по ремонту и установке приводов ворот для ряда приводов ворот различных производителей.

Пусть поможет Empire

При проектировании автоматизированных ворот необходимо учитывать множество факторов.

Если вы или ваше сообщество хотите купить новые ворота…

… свяжитесь с нами, чтобы обсудить варианты.

Будем рады помочь!


Свяжитесь с Empire Fence

Компания Empire Fence of Tulsa, являющаяся региональным лидером в области установки и обслуживания автоматических ворот, готова помочь… предоставляя профессиональные услуги по доступной цене.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
