Фахверк — одна из надежнейших домостроительных конструкций, выдержавшая испытание временем. Технология Фахверк представляет собой систему несущих элементов: столбов и балок, выполненных из клеёного бруса. В основу наших домов положены проверенные временем проекты европейских фахверк домов премиум-класса. Мы взяли от них лучшее, оптимизировали производство, подобрали надежные комплектующие, и получили современные фахверк дом: светлый, просторный, теплый, экологичный.
Многолетний опыт проектирования, строительства и эксплуатации фахверковых домов с панорамным остеклением и каркасом из клеёного бруса в условиях Приморья и Урало-Сибирского региона позволил нам создать красивый, надежный, теплый, экологичный, современный дом выдерживающий сильные ветра, морозы, перепады температур и высокую влажность.
По многочисленным просьбам мы сняли видео, в которых, наглядно показываем конструктив дома.
Конструктив дома Сканди 134м2
Конструктив дома Модерн 110м2
Для несущего каркаса дома мы используем только сертифицированный клеёный брус премиум класса увеличенного сечения 252х270мм с запилом в чашку, который производится из северной хвойной древесины на немецком оборудовании Hundegger К 2i. Клеёный брус является основой дома и формируют жесткую, сейсмоустойчивую конструкцию, придаёт надежность и устойчивость зданию, а так же гарантирует отсутствие усадки.
Несмотря на своё изящество фахверк дом очень прочный, т.к основу составляет мощный силовой каркас из балок и стоек, изготовленных из клееного конструкционного бруса. Дома из него очень прочны, они выдерживают землетрясение до 7 баллов. Огнестойкость клееной древесины, в 2 раза выше, чем у металла. Силовой каркас здания, с помощью крепления шип-паз надежно соединяет в единое целое стеновые конструкции, цоколь, фундамент и кровлю. Для фиксации крепления все элементы каркаса стягиваются шпильками, что придаёт надежность и устойчивость зданию, а так же гарантирует отсутствие усадки
Дома выполнен по классической технологии фахверк, поэтому планировка дома свободная. Вы можете создавать максимально просторные помещения без каких-либо перегородок. Более того, при желании со временем, внутренняя планировка дома может быть вами легко изменена под новые потребности.
Остекление фахверка может достигать 60% от площади внешних стен дома, что безусловно является признаком элитного жилья.
Такое конструктивное решение «размывает» границы дома, способствуя единению человека и окружающего ландшафта. Дом дарит вам возможность круглогодично любоваться красивыми пейзажами через огромные панорамные окна-стены.
Нижняя обвязка на ж\б плиту.
Клеёный брус 140х250мм.с запилом в чашку согласно проекта КД.
Несущий, силовой каркас дома.
Клеёный брус с запилом в чашку согласно проекта КД. Угловые колонны 250 х 270 мм. Балки перекрытия \сдвоенные\ 2х 140 х 250мм. Стойки фасадные 180х250 мм Горизонтальные прогоны \сдвоенные\ 2х140 х 250мм.
Межэтажные перекрытия.
Балки перекрытия из клееного бруса \сдвоенные\ 2х140 х 250 мм. Лаги пола 2этажа из клеёного бруса 84х180мм. крепление в ласточкин хвост. Шаг между лагами 590 мм. под утеплитель.
Доска каркаса внешних стен
Сухая строганная доска 42х140мм для заполнения каркаса внеш стен базальтовым утеплителем.
Шаг стоек 590 мм под утеплитель.
Стропильная система.
Стропила из сухой, калиброванной доски 84х180мм. зарезанные под проект КД. Шаг стропило 590 мм. под утеплитель. Ветровая и карнизная доска клееная 42х252 мм
Устройство стен. Утепление.
Стены обычно заполняются экологичными, теплоизоляционными базальтовыми плитами Rockwool. Утепление крыши и пола первого этажа 200 мм, внешних стен 150 мм с перехлестом швов и может быть увеличено. Базальтовые плиты внутри и снаружи дома защищены специальными ветро влаго защитными и пароизоляционными мембранами с прослойкой алюминия, что предотвращает продувание дома и проникновения влаги.
Силовой Каркас. Узлы сопряжения.
Все детали силового каркаса изготавливаются в заводских условиях на сверхточной немецкой производственной линии.
Там же делаются все необходимые технологические пазы и отверстия. На стройплощадку привозят домокомплект заводского изготовления с запилом в чашку. Дом собирается, как конструктор, из готовых деталей домокомплекта, при этом необходимо не только установить все детали на свои места, но и соблюсти правильный порядок установки, произвести несколько этапов затяжки шпилек и выполнить дополнительный крепеж ответственных узлов.Поскольку все детали силового каркаса выполнены с высокой точностью сборка каркаса выполняется быстро при монтаже не используется подъемная техника. Внутренний конструктив дома хорошо виден в процессе строительства.
Несмотря на своё изящество дом очень прочный, т.
Деревянный каркас фахверка из клееного бруса очень прочный, но достаточно легкий, поэтому нагрузка на грунт гораздо меньше, чем у обычных домов. Это значит, что фахверк можно строить на недорогом ленточном или свайном фундаменте.
Кроме цены и скорости возведения наши дома выгодно отличает оригинальная архитектура и экологичность. В коттеджных поселках они смотрятся очень эффектно и вызывают живой интерес покупателей и застройщиков.
Срок изготовления домкомплекта 2.5 мес. Сборка дома производиться бригадой из 3-4-х человек за 1-2 мес. Доставка домокомплектов осуществляется по всей России и СНГ грузовым тентованным транспортом. Домокомплект помещается в одну грузовую еврофуру. Срок доставки 5-7 дн.
Наши Преимущества
Современное производство
Низкая стоимость
Брус сечением 250х270
Монтаж и сборка
Утепление дома
Остекление
Экологичность
Заявки
Заполните форму, чтобы получить бесплатную консультацию специалиста.
Какой фундамент лучше подходит?
Поскольку фахверк дом имеет небольшой вес в качестве фундамента можно применять свайный фундамент, который является самым бюджетным вариантом, но в последнее время в качестве фундамента всё чаще применяют ж\б плиту, которая несколько дороже, но имеет ряд неоспоримых преимуществ при возведении и эксплуатации дома, которые практически сводят на нет первоначальный выигрыш в цене.
Действительно первоначальная разница в цене свай и ж.
б плиты существенна. НО если после заливки ж.б плиты затраты на фундамент заканчиваются, то после забивки свай затраты только начинаются: т.к после монтажа свай вам необходимо приобрести сухой брус и смонтировать нижнюю обвязку по сваям, далее закупить пиломатериал и установить лаги пола и произвести подшива цоколя, приобрести и смонтировать черновой пол, выполнить утепление пола, смонтировать и утеплить все коммуникации, а в конце обшить свайный фундамент по периметру террасной доской, что бы спрятать «куринные ноги» под домом.
В результате стоимость свайного фундамента существенно вырастает. При этом если установка теплого пола на ж\б плиту не представляет проблем, монтаж теплых полов на свайный фундамент вызовет дополнительные затраты. Исходя из вышеизложенного мы настоятельно рекомендуем Заказчикам рассмотреть в качестве фундамента ж\б плиту.
Что входит в «теплый контур»?
В теплый контур входит монтаж силого каркаса из клеёного бруса, установка панорамно-безрамного остекление из энергоэффективного стеклопакетов и монтаж кровли.
После завершения сборки мы производим утепление всего дома по периметру, включая кровлю и стены, Теплоизоляционными плитами Rockwool, из каменной ваты на основе базальтовых пород. Утепление крыши 200 мм Стен 150 мм (плиты с перехлестом швов) Базальтовые плиты внутри и снаружи дома так же надежно защищены специальными гидро-ветро защитными пленками BIGBAND M и пароизоляционными энергоэффективными мембранами Изолайк FT с прослойкой алюминия, которые предотвращают продувание дома и проникновения влаги.
После завершения Теплого контура можно переходить к внешней и внутренней отделки дома, а так же монтировать инженерные системы.
В ваших фахверк домах не холодно?
Нет. За многие годы эксплуатации наши дома доказали, что прекрасно подходят для проживания в зимнее время. Многолетний опыт строительства и эксплуатации фахверковых домов в условиях Урало-Сибирского региона и Приморья позволил нам создать надежный, теплый, дом выдерживающий сильные ветра, морозы, перепады температур и высокую влажность.
Стены наших домов заполняются экологичными, теплоизоляционными базальтовыми плитами Rockwool. Утепление крыши и пола первого этажа 200 мм, внешних стен 150 мм с перехлестом швов и может быть увеличено. Базальтовые плиты внутри и снаружи дома защищены специальными ветро влаго защитными и пароизоляционными мембранами с прослойкой алюминия, что предотвращает продувание дома и проникновения влаги. Отсутствие мостиков холода и герметичность стен позволяют нашему дому в зимнее время сохранять комфортную температуру, а энергоэффективный 2х камерный стеклопакет толщиной 56 мм с тремя закаленными стеклами, теплыми рамками и заполнением Аргоном в 3 раза теплее обычного стеклопакета, который устанавливают в картирах.
Ваши дома выдерживают высокую влажность на побережье??
Во Владивостоке, неподалеку от морского порта нашими домами застраивается целый коттеджный поселок. Еще несколько домов стоят в Санкт-Петербурге, где то же высокая влажность. За многие годы от домовладельцев не поступало никаких жалоб.
Мы применяем только высококачественный клеёный брус, который при строительстве дома мы дополнительно обрабатываем спец.средствами и маслами, чтобы влага не смогла проникнуть внутрь древесины. После завершения стройки необходимо раз в 5 лет обновлять это покрытие и все, больше не требуется никаких действий по защите дерева от влаги.
Что значит «свободная планировка» дома?
Технология фахверк позволяет сооружать длинные пролеты, без перекрытий, что делает внутренние помещения просторными и позволяет эффективно осваивать всё пространство дома. Т.к внутренние перегородки не являются несущими вы можете передвигать или вовсе убирать их, координально изменяя планировку дома. Первоначальная планировка дома может, со временем, изменяться, в соответствии с вашими желаниями и новыми семейными потребностями. У вас есть возможность творчески развивать внутреннее пространство дома, воплощая в жизнь новые планы. Возможность трансформации внутреннего пространства дома — безусловное преимущество наших домов, вы как бы приобретаете дом на вырост, который со временем может внутренне изменяться, реализовывая ваши смелые дизайнерские идеи.
Именно поэтому Во всех наших домах возможна свободная планировка. Вы так же можете разработать свою планировку или запросить вариант у менеджера
Какая шумоизоляция применяется в ваших домах?
Внешние стены, внутренние каркасные перегородки и межэтажные перекрытия мы обязательно заполняем шумоизоляционным материалом: обычно мы применяем теплоизоляционные плиты Rockwool. Толщина во внешних стенах 150 мм. внутренние перегородки и межэтажные перкрытия 100мм. Обычно этой толщины вполне хватаем для отличной шумоизоляции. Кроме того мы применяем специальные шумоизляционные стеклопакеты, которые эффективно гасят шумы. Если всего этого покажется недостаточно мы предложим дополнительную шумоизоляции экологичными. древесными плитами ISOPLAAT
Этапы строительства дома по технологии фахверк
Записаться на консультациюЗаказать звонок
Москва +7 (495) 120 18 50+7 (903) 766 02 22 Санкт-Петербург +7 (812) 748 91 88+7 (905) 20 20 700 Новороссийск +7 (8617) 777 100+7 (929) 850 02 52
Рассчитать сметуЗаказать звонок
Москва +7 (495) 120 18 50+7 (903) 766 02 22 Санкт-Петербург +7 (812) 748 91 88+7 (905) 20 20 700 Новороссийск +7 (8617) 777 100+7 (929) 850 02 52
1
Устройство теплого фундамента по технологии УШП PRO
Устройство теплого фундамента по технологии «утепленная шведская плита» PRO с встроенным жидкостным теплым полом.
2
Прочный 3D каркас
В основе конструкции фахверка — прочный силовой 3D каркас из клееного бруса хвойных пород древесины (или LVL-бруса). Пространственный 3Д каркас — это мощная единая жесткая конструкция взаимосвязанных колонн (стоек, вертикальных элементов), балок (прогонов, горизонтальных элементов) и раскосов (диагональных элементов).3
Надежные межэтажные перекрытия
Скелет дома — жесткая стоечно-балочная конструкция с высокой несущей способностью — является настолько надежным, что позволяет выполнить межэтажное перекрытие в виде монолитной железобетонной плиты с встроенным водяным теплым полом.
4
Кровельная система из натуральной черепицы
Кровля выполняется из натуральной черепицы с правильной организацией ендов и примыканий, установкой системы снегозадержания, водосточной системы, отделкой свесов.
5
Утепление «глухих» секций фахверковых конструкций
Проемы между колоннами и балками заполняют натуральным минеральным базальтовым утеплителем 200 мм, создавая согласно архитектурному проекту «глухие» стены дома. Утеплитель укладывается небольшими сотами, что не позволяет ему двигаться или оседать внутри своей ячейки. Изнутри стены зашивают плитами osb, снаружи выполняют отделку деревом, штукатуркой или кирпичом.
6
Современные технологии остекления
Самая современная тенденция в архитектуре сегодня — безрамное панорамное остекление каркаса фахверкового дома. Направляющие выпиливаются прямо в балках, таким образом, сохраняется геометрия каркаса и максимально разгружается пространство.
Стеклянные стены в домах фахверк — это стеклопакет, представляющий собой цельную систему с повышенной звукоизоляцией, состоящую из:
-
наружное стекло — закаленное, 8 мм, с напылением StopSol, которое сохраняет максимальную прозрачность стекла, но при этом пресекает чрезмерный нагрев помещения в солнечные дни.
Закаливание обеспечивает пятикратную прочность и безопасность в случае разбития, не образуя крупных осколков.
-
камера стеклопакета заполнена аргоном, что снижает теплопотери всего стеклопакета.
-
внутреннее стекло — триплекс — стекло 5 мм / пленка PVB 0.38 или специальная смола в один или два слоя / низкоэмиссионное стекло 5 мм с напылением покрытия Top N, содержащего ионы серебра, которое способно «отражать» тепловую энергию обратно в помещение, что позволяет экономить затраты на отопление.
Закаливание обеспечивает пятикратную прочность и безопасность в случае разбития, не образуя крупных осколков.
Окна на северной стороне дома, террасные и балконные двери чаще всего выполняются энергосберегающими стеклопакетами в деревянных рамах.
Ограждения террас и балконов выполнены слайдерным остеклением, когда панели-триплексы крепятся с помощью рутелей к слайдеру точечно без использования несущих рам между панелями.
Мансардные окна Velux для обустройства подкровельного пространства не только функциональный элемент декора кровли, но и украшение любого интерьера.
7
Разводка инженерных коммуникаций
Разводка инженерных коммуникаций (вода, канализация, электроснабжение и отопление) в полу первого этажа с устройством стяжки пола с интегрированной системой жидкостных теплых полов.
Также на этом этапе закладывается система конвекторного отопления для зон с перефирийным остеклением.
8
Готовый дом по технологии фахверк
Дом по технологии фахверк построен. Пора переходить к внутренней отделке.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эти пространства называются
панели и заполнены каким-то неструктурным
материал, обычно называемый наполнителем. Это заполнение имеет
исторически состоял из разных плетей и мазни
техниками, кирпичами (кирпичная вырубка) или даже горизонтально подогнанными
доски (Post & Plank). Рамка в основном остается открытой на
Внешний вид здания, придающий ему характер
внешность.
Построен около 1500 г.
проживал вплоть до 1974, после чего был отремонтирован
до превращения в музей. Не так много (если вообще есть) сегодняшних
здания будут заселены более 450 лет, что на самом деле
говорит о деревянном каркасе как строительной технике в
Условия устойчивости и выносливости.
н.э. Название довольно вводит в заблуждение как опус
craticum означает «перегородка из тростника», поэтому в основном
то же, что плетень и мазня, что представляет собой просто технику штукатурки
а не конструктивный элемент.
структуры, разделенные на семь различных региональных стилей.Фахверковые и старые здания — Romoe Conservators Network
Реставрация старых фахверковых домов особенно требует глубоких знаний старых материалов, методов строительства и техники столярных работ.
Кроме того, для этого по-прежнему требуются хорошие знания статики.
Особенно в области реставрации фахверка даже небольшие ошибки могут рано или поздно привести к серьезному повреждению древесного материала и, как следствие, к высоким затратам на реставрацию. Предлагаем вам заглянуть в мир реставрации старого фахверка.
Основы фахверкового строительства

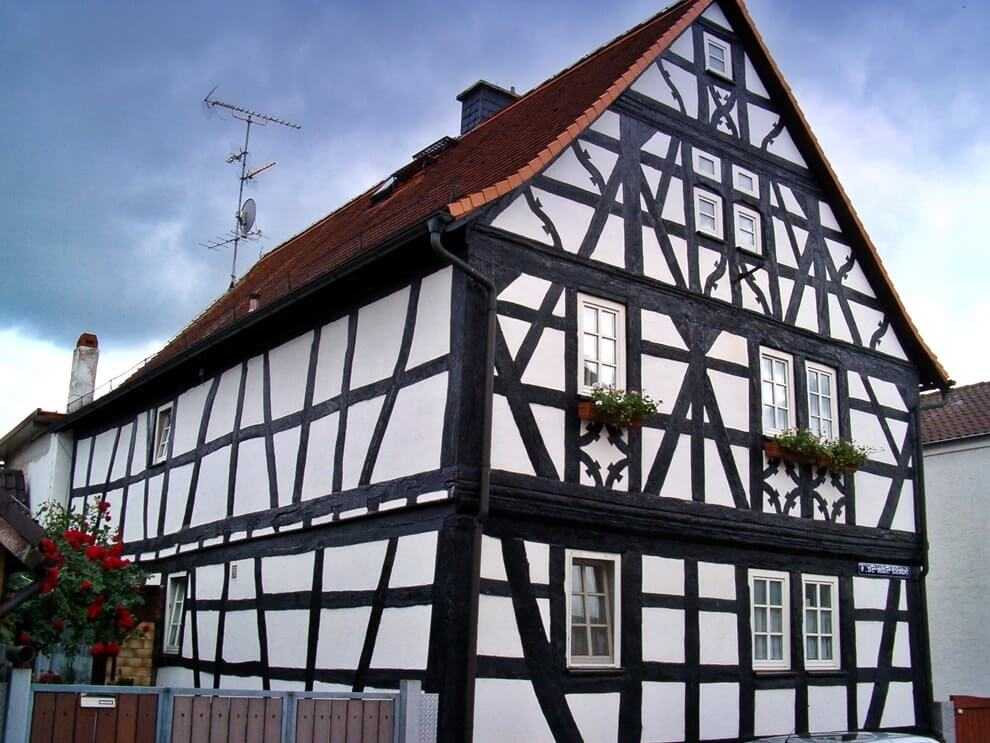

Фахверковые дома произошли от простых деревянных построек из свай и столбов. Фахверковые дома известны в Германии примерно с 13 века , и в настоящее время первым фахверковым домом в Германии официально считается старый фахверковый дом в Эсслингене, датируемый 1262 годом. В средние века изначально было принято вбивать деревянные столбы прямо в землю, что приводило к большим проблемам из-за гниения деревянных частей, соприкасающихся с землей.
